VLAN实例

2022-07-16 116 阅读1分钟


操作过程：

在交换机1中创建VLAN 10和VLAN 20。

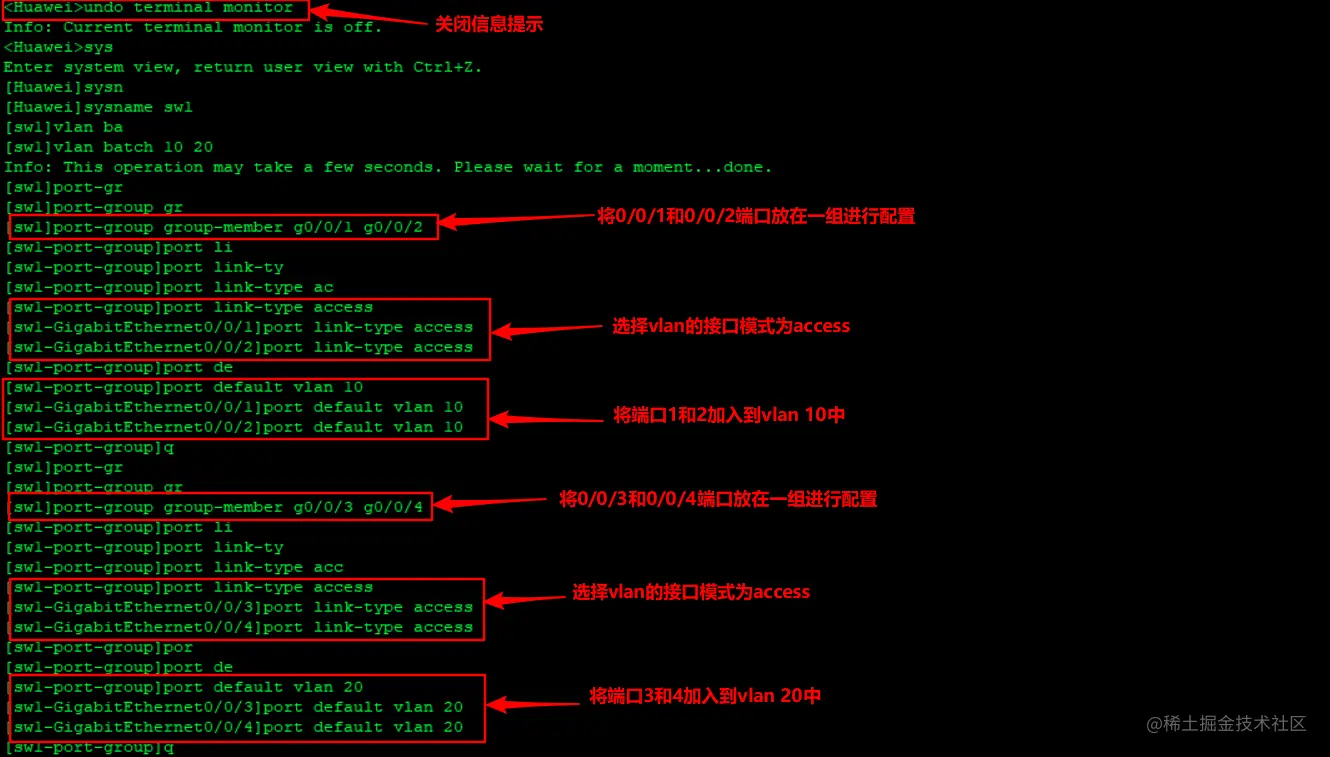

将端口1和端口2加入到VLAN 10当中。
将端口3和端口4加入到VLAN 20当中。


交换机1通过端口5连接到交换机2。

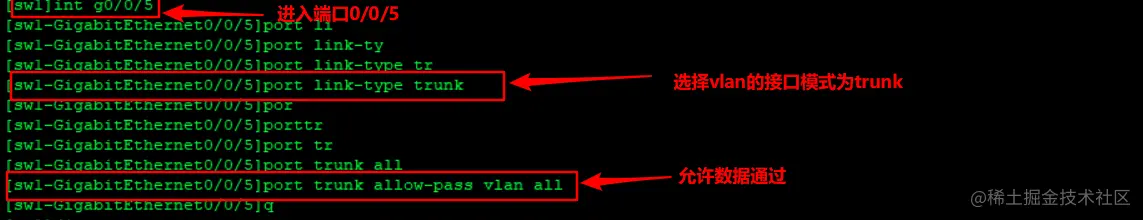

进入到端口5后，为端口5配置trunk模式的VLAN，并把允许数据通过开启。


在交换机2中创建VLAN 10和VLAN 20。
将端口1加入到VLAN 10中。
将端口2加入到VLAN 20中。
交换机2通过端口5连接到交换机1。

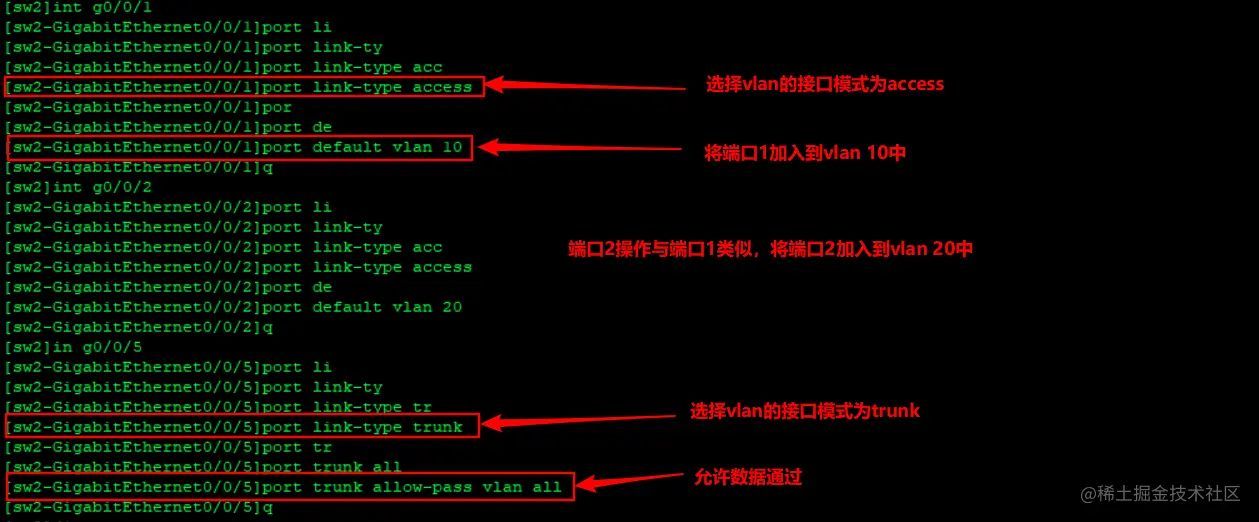

进入到端口5后，为端口5配置trunk模式的VLAN，并把允许数据通过开启。

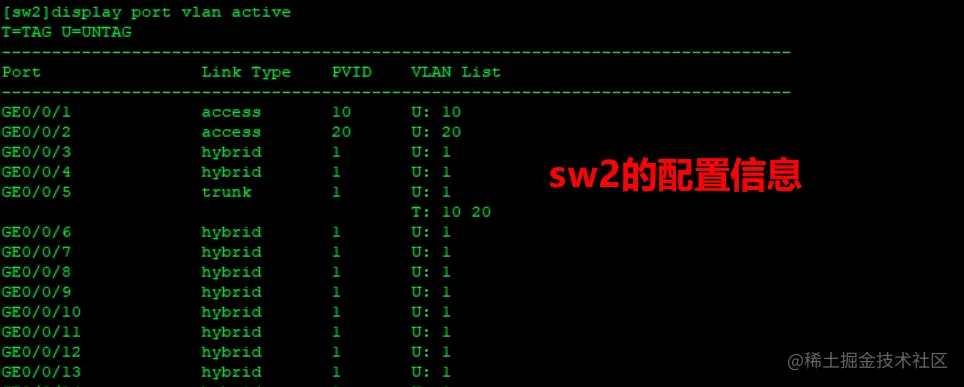

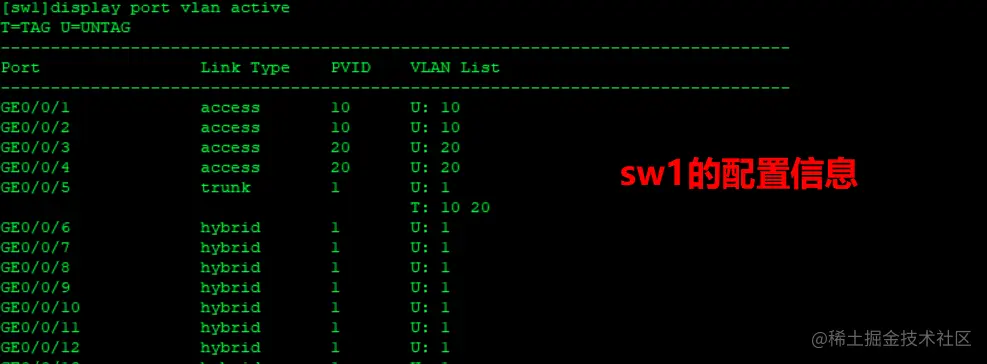

配置后信息如下：



结果：

通过PC1来ping：

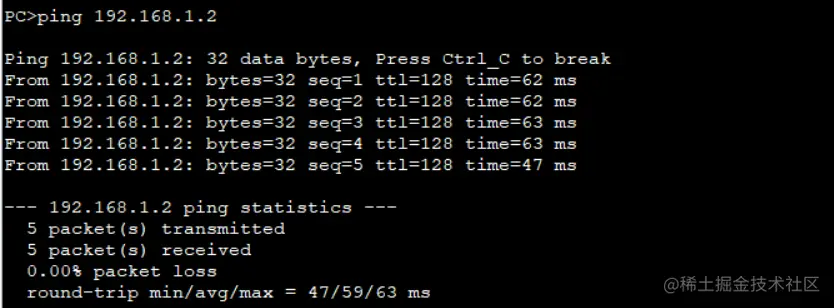

PC1来ping PC2能通。

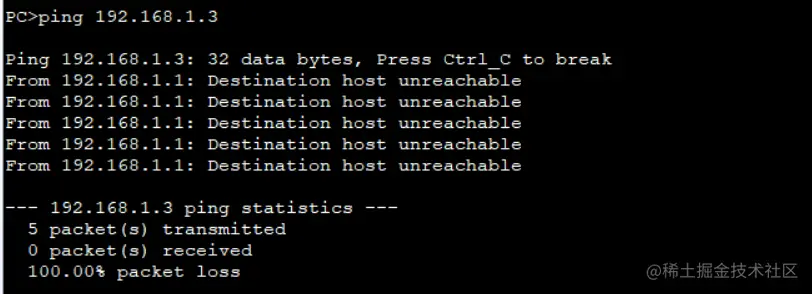

PC1来ping PC3不通。

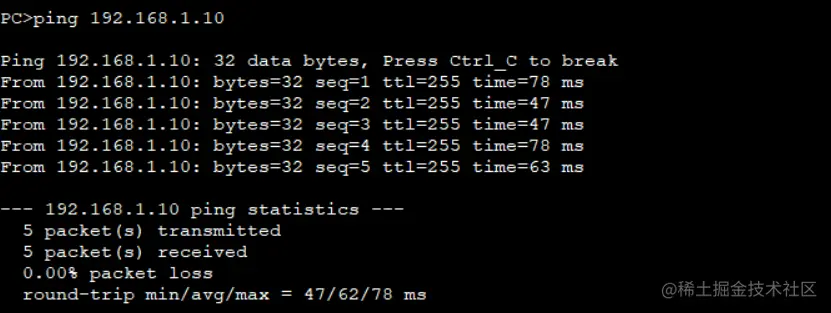

PC1来ping Server1能通。

PC1来ping Server2不通。

通过Server1来ping：

Server1来ping PC1能通。

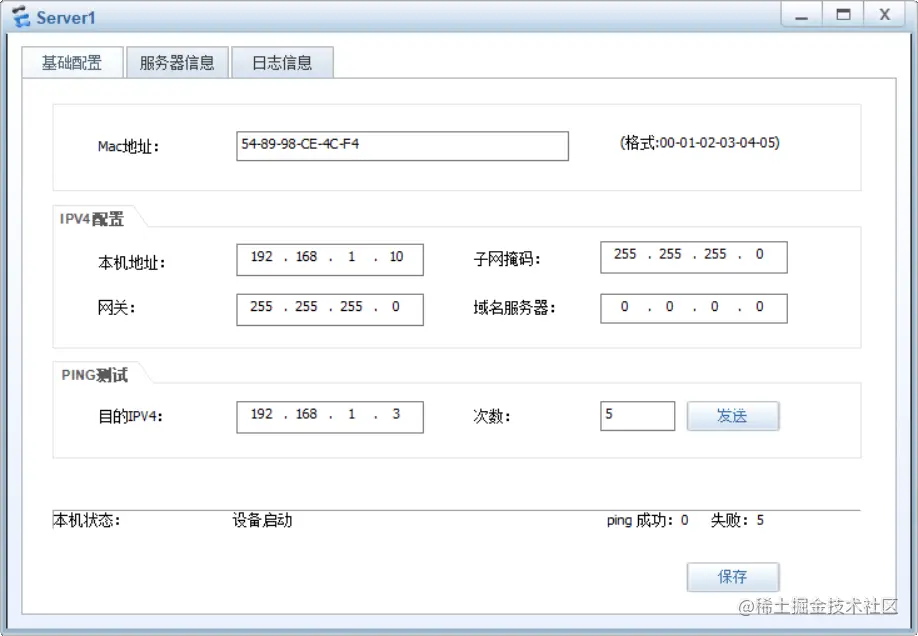

Server1来ping PC3不通。
