开篇

最近闲暇，在看《程序员的自我修养》这本书，发现真是一本宝藏书籍，很多地方之前并没有理解额很深入，看完豁然开朗。但是由于书籍本身是基于 Linux 或者 Windows 来书写的，在 Mac 上会有很多不一样的地方，同时也容易看完即忘，就写下来记录自己的总结和在 Mac 上的实践。

从源码到可执行文件，编译器分成了哪几步？

源文件

hello.c

#include <stdio.h>

int main() {
	printf("Hello World\n");
	return 0;
}

第一步：预编译

执行 gcc -E 预编译命令，得到预编译后的中间文件 hello.i

gcc -E hello.c -o hello.i

这里预编译做了什么事情呢？

  • #define 展开；
  • 处理所有 #if、#ifdef 等；
  • 处理 #include ，插入引入代码；
  • 删除注释；
  • 添加行号、文件名标识；
  • 这里特殊的是，#pragma 相关指令会被保留下来；

第二步：编译代码

将预编后的文件，从源码，生成汇编文件。

执行 gcc 命令，得到汇编文件 hello.s

gcc -S hello.c -o hello.s

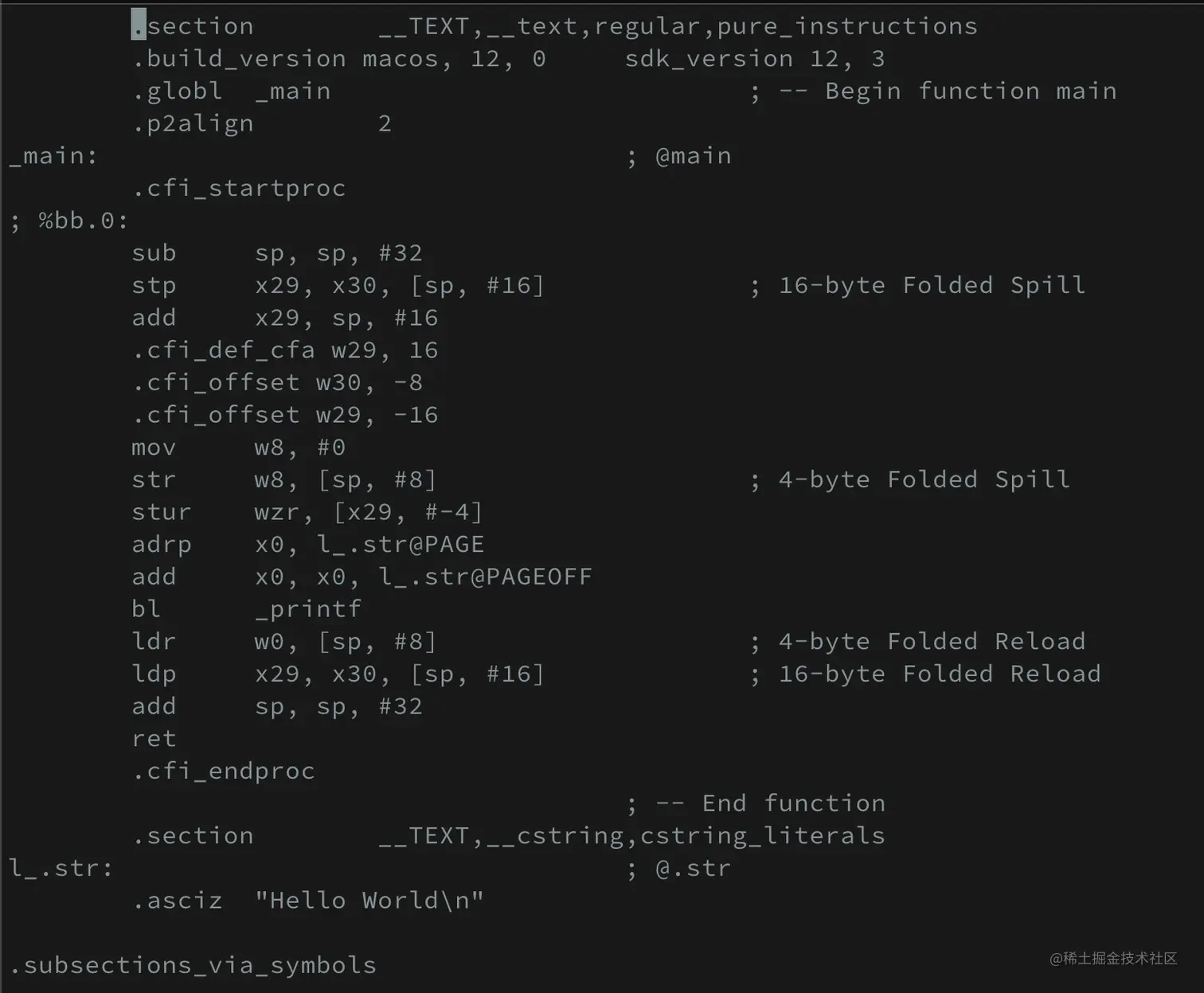

打开 hello.s 文件可以看到代码都被转换成了汇编：


第三步：汇编

将汇编文件，转换成机器可以执行的命令。

执行 as 汇编命令，得到目标文件 hello.o

as hello.s -o hello.o

第四步：链接

链接的目的是把程序多个相关的目标文件(.o)，编译到最终的可执行文件中，其中涉及到了未定义的符号确定、Section 段偏移纠正等等，比较复杂，具体在下一篇再详细展开。

这里我们执行 ld 命令进行链接操作（书籍原指令）

ld -static /usr/lib/crt1.o /usr/lib/crti.o /user/lib/gcc/i486-linux-gnu/4.1.3/crtbeginT.o -L /usr/lib/gcc/i486-linux-gnu/4.1.3 -L /usr/lib -L /lib hello.o --start-group -lgcc -lgcc_eh -lc --end-group /usr/libgcc/i486-linux-gnu/4.1.3/crtend.o /usr/lib/crtn.o

我们知道，命令的主要目的是将相关依赖的库在链接时绑定在一起，这里因为代码里包含了 stdio.h，所以文件都来源于 **Glibc 库，**但由于 MacOS 并没有移植 Glibc 库，这里就直接利用了 -v 这个命令在 Mac 下生成对应链接后的可执行文件，具体如下：

gcc hello.o -o hello -v

-v: gccto reveal all the commands executed in the compilation stage.

（Ref：stackoverflow.com/questions/2…）

第五步：执行

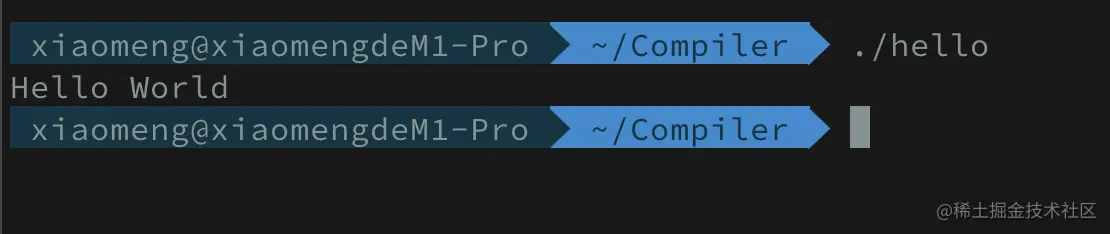

我们得到hello文件后，就可以通过 ./hello 来进行程序的执行, 从而程序运行结果。

Untitled 1.png

编译器做了什么

这里主要讲了，编译器在实际执行时，用到了哪些基本的技术，更贴近于我们上学时，了解的《编译原理》相关的内容。

因为不涉及到实践部分，这里就简单的总结下：

编译过程

截取了书上的示意图：

Untitled 2.png 大致分为：扫描、语法分析、语义分析、源代码优化、代码生成、目标代码优化几部分。

词法分析（扫描）

这里目的就是通过词法分析，将代码快速的进行扫描，分割成各种 Token，方便后续进行代码的处理。

语法分析

通过上下文无关语法，将所有的 Token 根据表达式，生成完整的语法树，常见的工具有 yacc。

（书本上的语法树示意）

Untitled 3.png

语义分析

语法分析，只解决了表达式的拆解，但是并没有去理解具体的代码含义，而语义分析就是为了解决这个问题而被引入，常见的包括对于类型匹配，类型转换等静态语义分析。经过语义分析，语法树所有表达式都被标识上了类型。

源代码优化（中间语言）

因为语法树并不好做代码优化，所以引入了中间代码，将语法树按照顺序转换成对应的中间代码格式，再针对中间代码进行编译层面的优化（常见的中间代码包括：Three-address Code、P-Code等）。

目标代码生成+优化

这里通过代码生成器和代码优化器，来分别进行代码的生成和优化工作。具体的例子这里就不详细描述了。

静态链接

因为不同的源码文件是独立编译，并生成对应的目标文件，而我们知道，一个程序包含了几百上千个文件，他们之间存在互相引用的关系，那这些文件之间，是如何能正确的在一起工作呢？这里就引入了 “静态链接“ 的概念。

在生成程序的最后一步，编译器会通过 “链接器”, 将相关的文件之间进行静态链接，包含了以下几个部分：

  • 地址和空间分配
  • 符号决议
  • 重定位

具体如何进行的，会在下一篇详细介绍。

目标文件

上一节，我们分析了代码如何从源码转换到目标文件的过程，那么目标文件长什么样子呢？

格式

目前主流的可执行文件，都是基于 COFF 格式而产生的变种，所以可以理解，大家都基本遵循了 COFF 的标准。例如 LInux 下为 ELF, Windows 下为 PE，而Mac下，则为 Mach-O 格式。

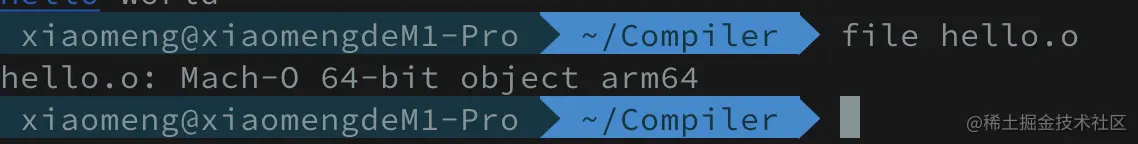

(图一） Untitled 4.png 按照书里描述，常见的 ELF格式，会细分为四种不同类型的文件：可重定位文件（.o)、可执行文件、共享目标文件(so、dll）、Core Dump文件。

那么Mac OS下，是什么呢？

我们可以看到 “可重定位文件” 在 Mac 上对应为 object 类型（如图一）；

“可执行文件” 在 Mac 上对应为 excutable 类型（如图二）;

“共享目标文件” 对应为 bundle 类型（如图三）；

“Core Dump” 文件对应 core 类型（如图四）。

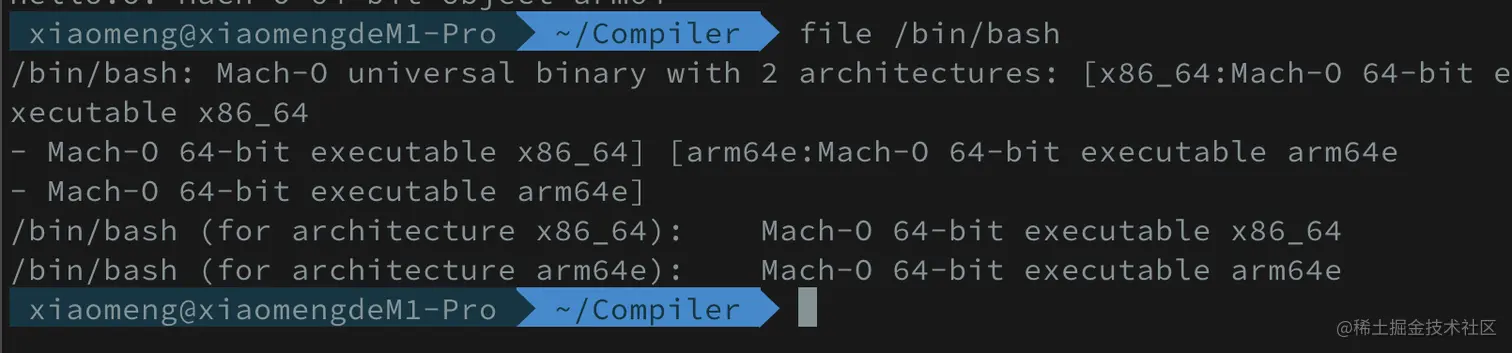

（图二） Untitled 5.png （我们平时的bash文件，在 M1 机器上实际上是包含了 x86 和 arm64 两个混合的结构）

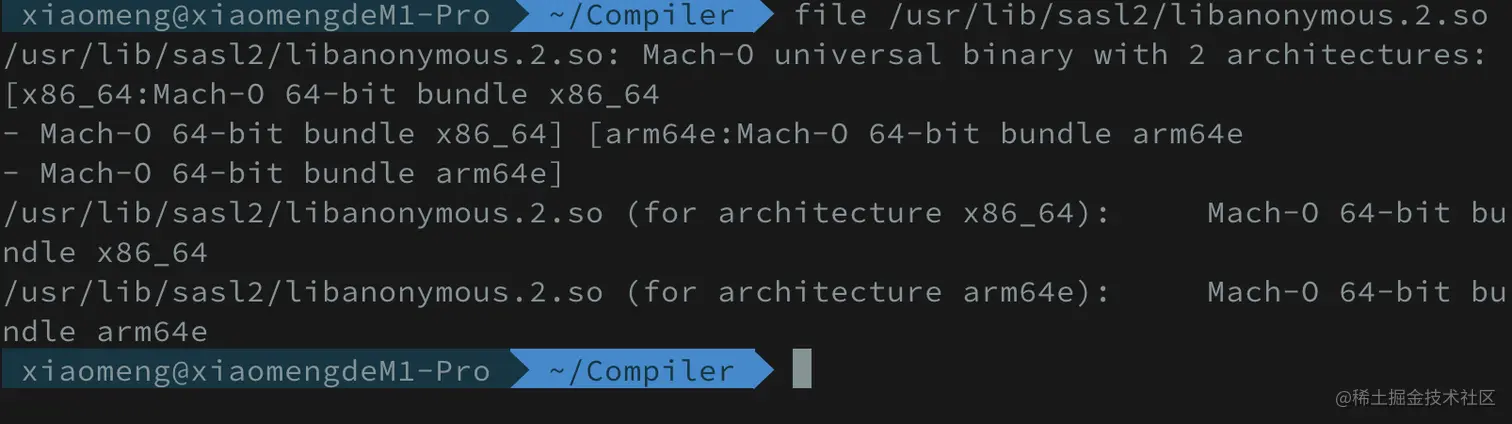

（图三） Untitled 6.png

(图四） Untitled 7.png 注： Mac 如何开启 Coredump:

sudo sysctl kern.coredump=1

具体参考：stackoverflow.com/questions/9…

M1下需要额外参考：developer.apple.com/forums/thre…

目标文件具体是什么

包含哪些内容呢？

  • 指令
  • 数据
  • 符号表
  • 调试信息
  • 字符串
  • …

通过 Section（段） 的形式存储（在 Mac 下又额外的引入了 Segement 结构）

常见的段，大部分我们都听过了：

  • 代码段：用于存放代码，常见名：”.code”、”.text”；
  • 数据段：用于存放全局变量和局部变量，常见名：”.data”；
  • bss段：未初始化的全局变量和静态变量预留的位置（预留的原因在于，在静态链接前，无法最终确定变量的结构，也就无法申请空间，详情在下一篇文章中会涉及）

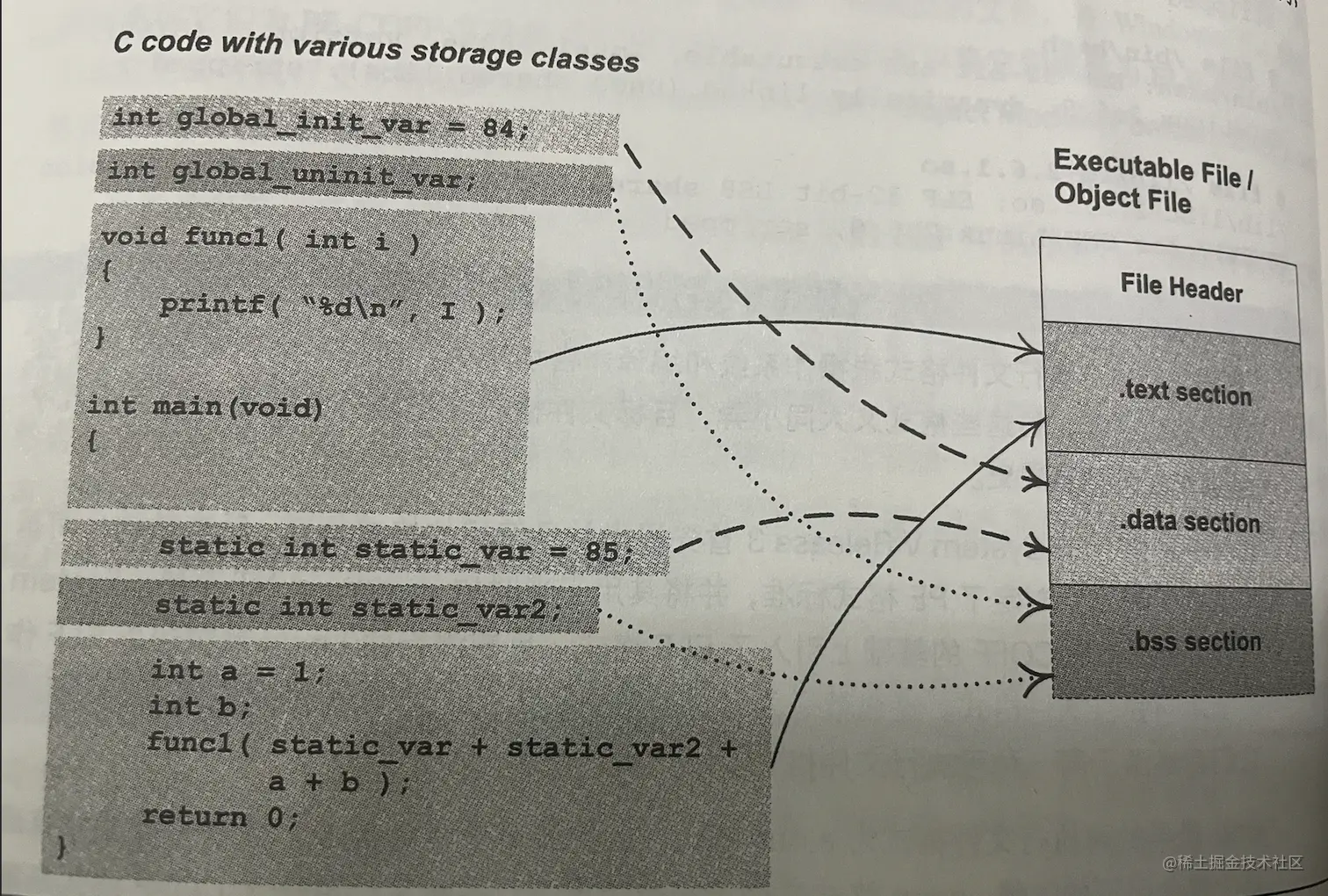

通过示意图会更清楚一些（来源书本）： Untitled 8.png

分析目标文件

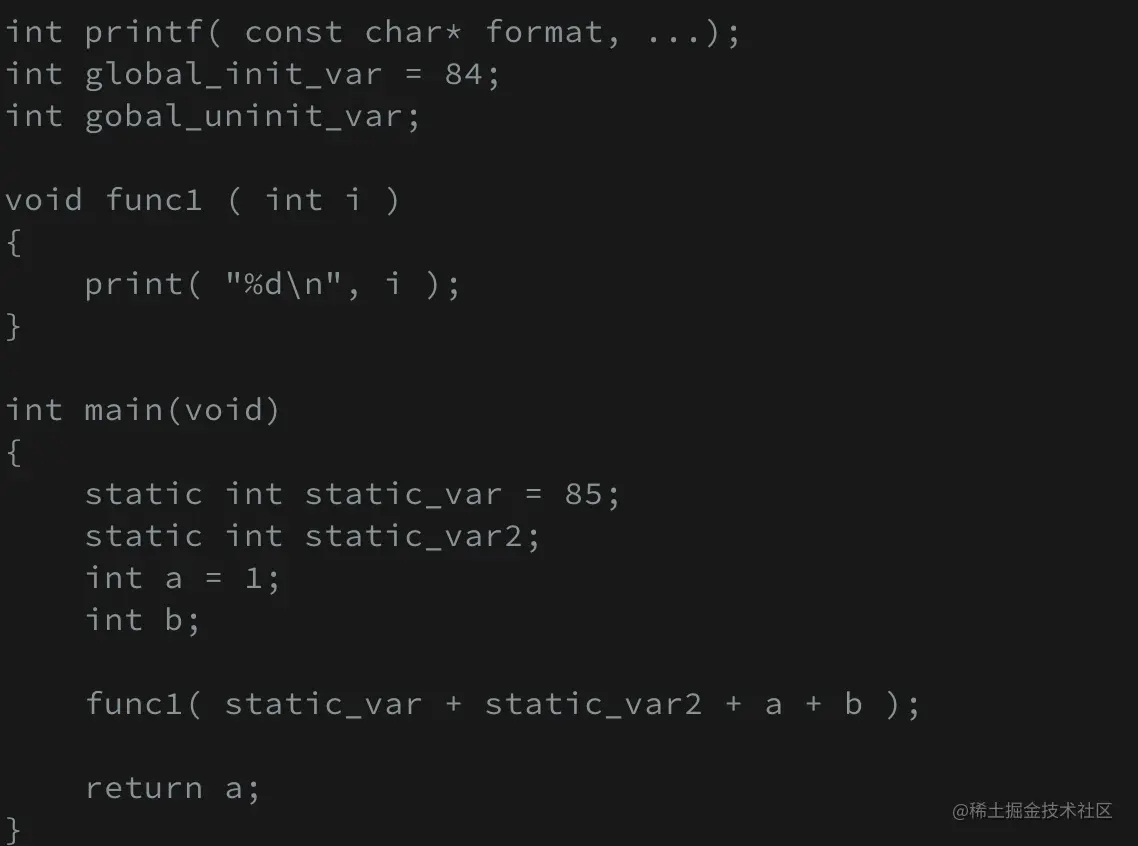

按照书里的示例，我们创建 SimpleSection.c 文件 Untitled 9.png

然后我们通过 gcc 编译，生成对应的 .o 文件

gcc -c SimpleSection.c

之后通 objdump 获取 .o 文件的结构来分析（-h 会只显示最基本的段信息）

objdump -h SimpleSection.o

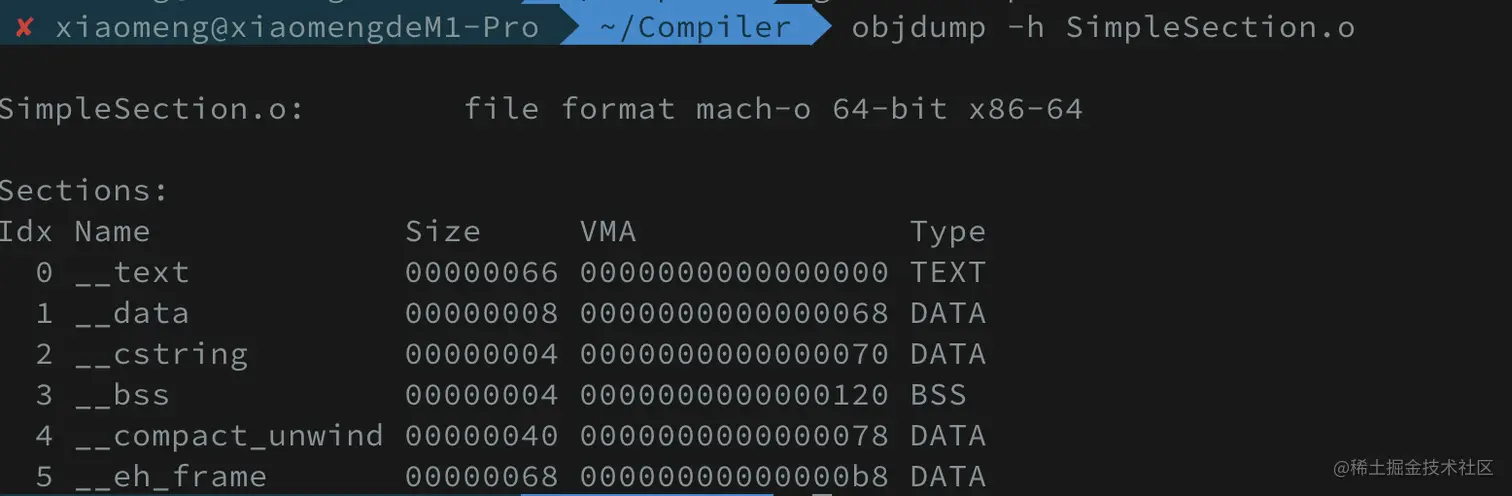

得到对应的文件格式如下： Untitled 10.png 这里，我们可以看到 SimpleSection.o 文件包含了代码段（TEXT)、数据段(DATA)、BSS段 几种类型。

但是对于 mach-o 文件，objdump 会比较有限，很多功能并不能很好的支持，Apple 提供了一个工具 otool 专门用于查看 mach-o 文件，类似于 objdump 对于 ELF 文件。具体的命令可以通过 man 查看。

man otool

这里我们重新用 otool 来分析 SimpleSection.o 文件：

(-l: Display the load commands，能够详细的打印出具体的 Section 信息)

otool -lV SimpleSection.o

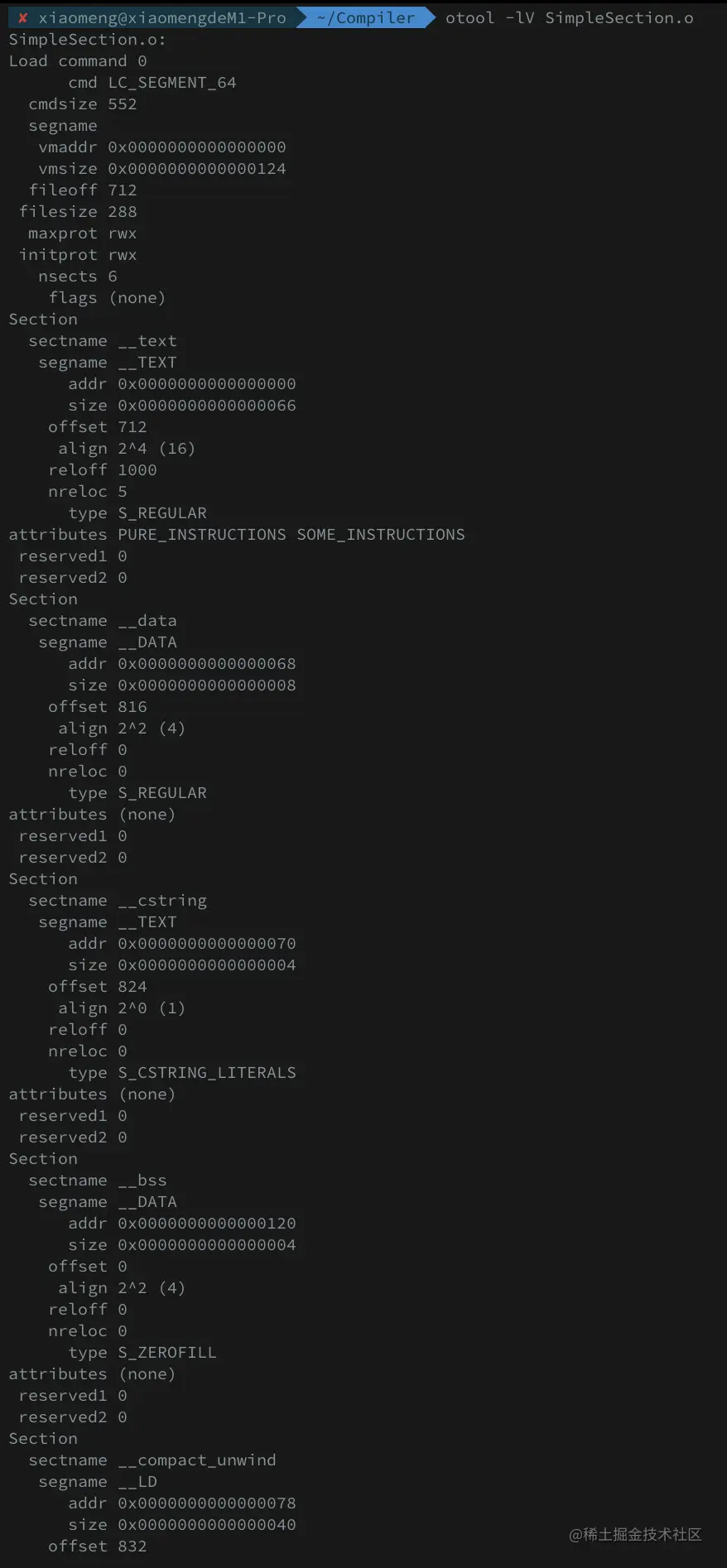

我们可以得到详细的 Section 信息： Untitled 11.png 内容比较长，只截取了部分，但基本上和 objdump 是一致的。

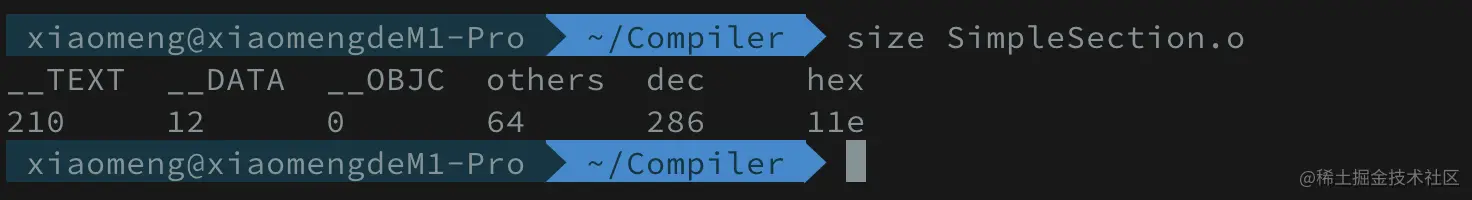

接下来，我们用 size 命令，可以查看每个段的长度(dec 和 hex 用于表示所有段总和的大小）：

size SimpleSection.o

Untitled 12.png 现在，我们来看看每种类型的段具体都是什么内容呢。

代码段

由于 objdump 相对通用，所以接下来尽可能依然使用 objdump 来查看，而不是 otool。

我们先通过 -d 来查看指令段的内容：

objdump -s -d SimpleSection.o

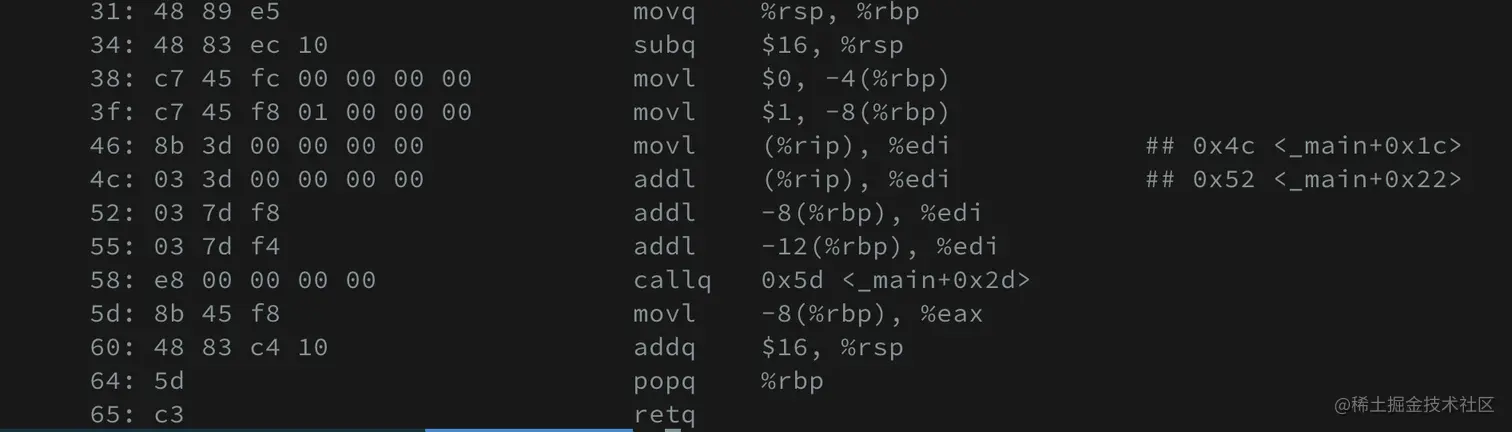

Untitled 13.png Untitled 14.png 可以看到，Text 段和 DATA 段的内容，以十六进制的方式打印出来，最左侧一列是偏移量，中间是十六进制内容，最后一列是 ASCII 码的形式。

而下半部分的反汇编结果，我们可以看到这部分内容正是我们代码里的 func 1() 和 main() 的指令内容。例如：0x55 对应了 func1 方法的第一条内容：push %ebp, 而0xc3 对应了 retq 指令（类似于ret函数返回指令）

数据段

同理，我们可以通过同样的命令，查看数据段的内容：

objdump -x -s -d SimpleSection.o

由于 Mac 下这条指令不能识别 mach-o 文件，可以使用 otool:

otool -dV SimpleSection.o

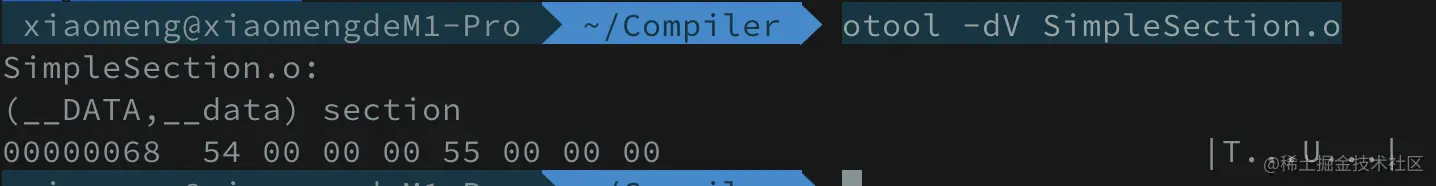

Untitled 15.png 这里可以看到 data的前四个字节为 0x54、0x00、ox00、ox00。转换为十进制就是: 84, 正是源码里的 global_init_varabal 变量对应的值（先后顺序由大端小端决定）。这里最后四个字节是0x55、0x00、0x00、0x00，对应的就是85, 也就是源码里的 static_init_var。

BSS段

仍然使用 otool 命令查看所有 Section

otool -lV SimpleSection.o

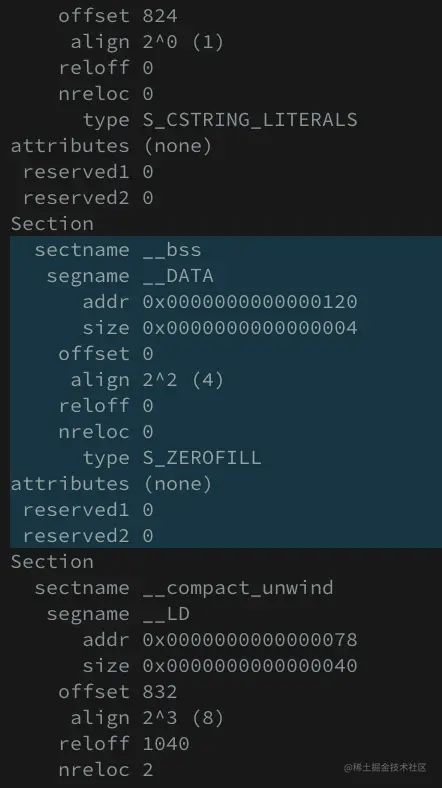

我们只关注其中的BSS段：

Untitled 16.png

其中可以看到 BSS 段只有 4字节，而不是两个变量占用的 8 个字节（global_uninit_var、static_var2），是因为global_uninit_var是全局变量，并且未定义的，无法确认清楚到底是什么类型，所以只能在链接后才会定义和分配空间，所以不在 bss 段内。

（static int x1 = 0; 这段代码虽然是已定义的 static 类型，但是由于值为 0，在优化时，会作为未定义放到 bss 段，而不是 data 段）

其他段

例子相对简单，并未包含太多其他段，所以按照书中，只列出一些常见的段：

  • rodata1 只读段
  • .comment 编译器版本信息
  • .debug 调试信息
  • …

系统中默认段名以 “.” 开头，但是允许我们自定义的段，参考代码：

__attribute__((section("TEST"))) int global = 42;

但实际 mac-o 对于 section 的 gcc 定义并非如书上所示，实际的代码应该更新为：

int global __attribute__((section("__DATA, TEST"))) = 42;

然后如之前的方法，我们查看目标文件的段信息： Untitled 17.png 可以看到已经包含了我们定义的 TEST DATA段了，其中占用空间为4字节，对应了 global 变量。

（自定义段的好处：我们可以把一些信息写入到自定义段中，因为段加载时在 main 函数执行之前，就可以解决比如某些模块加载太靠后，导致一些基础工具无法发现模块存在的问题）

Mach-O 文件

参考：geneblue.github.io/2021/01/04/…

文件头

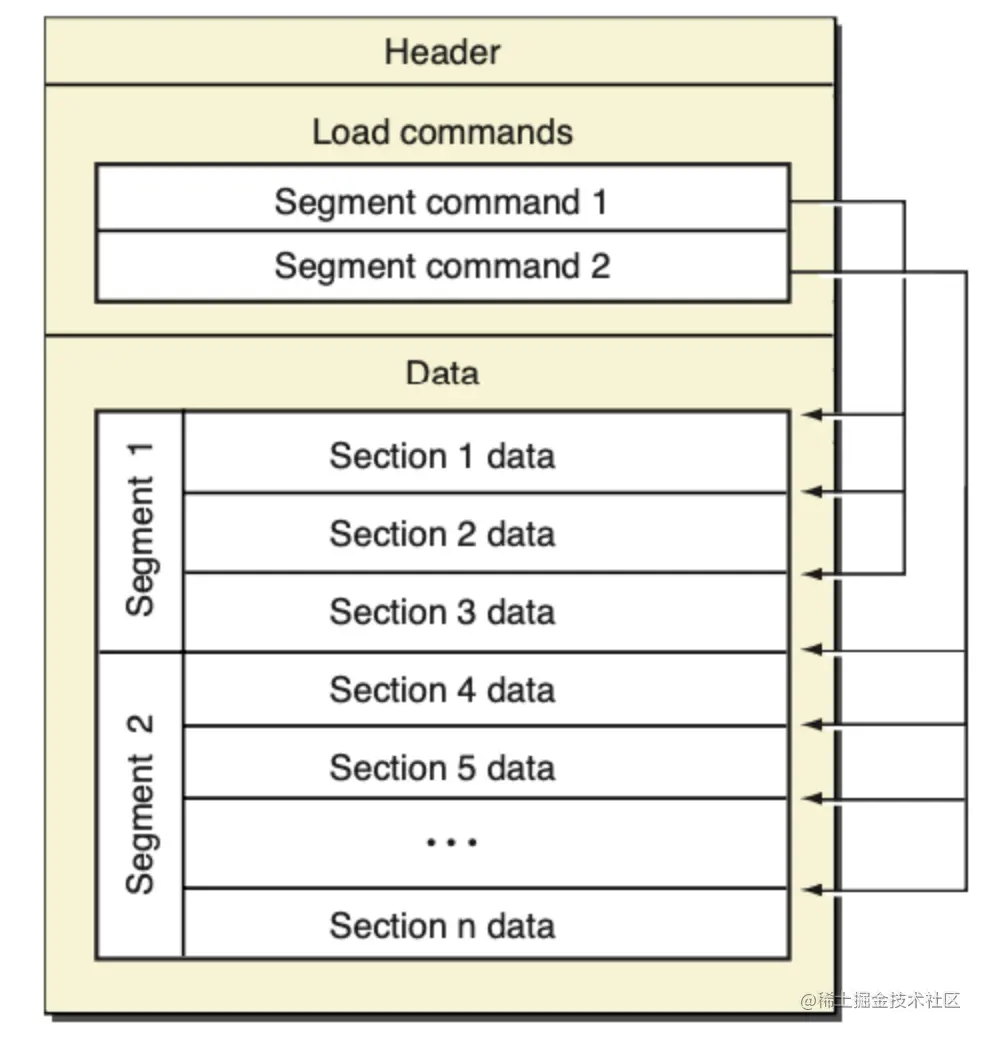

Untitled 18.png 基本和 ELF 大体类似，会多了一些 Load commands 信息。这里我们主要看 Header 和 Data 两部分，而 Data 相比于 ELF 文件多了 Segment 来组织 Section 信息。

注：Load Command 指定了文件逻辑结构还有文件在虚拟内存中的布局，每个 Load Command 结构都会以命令类型和当前 Load Command 结构大小开始,这里没有过多研究不在此展开。

struct load_command {
	uint32_t cmd;		/* type of load command */
	uint32_t cmdsize;	/* total size of command in bytes */
};

我们使用 SimpleSection.o 文件分析，通过 otool 查看目标文件的头部：

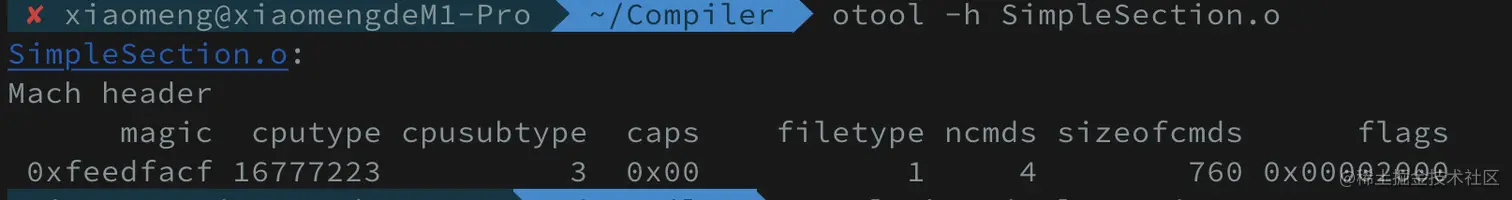

（Mach-O 文件） Untitled 19.png Untitled 20.png （ ELF 文件）

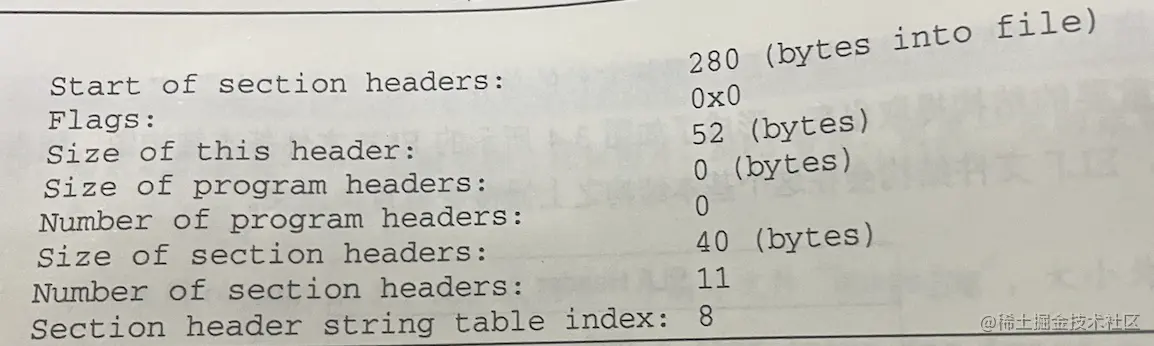

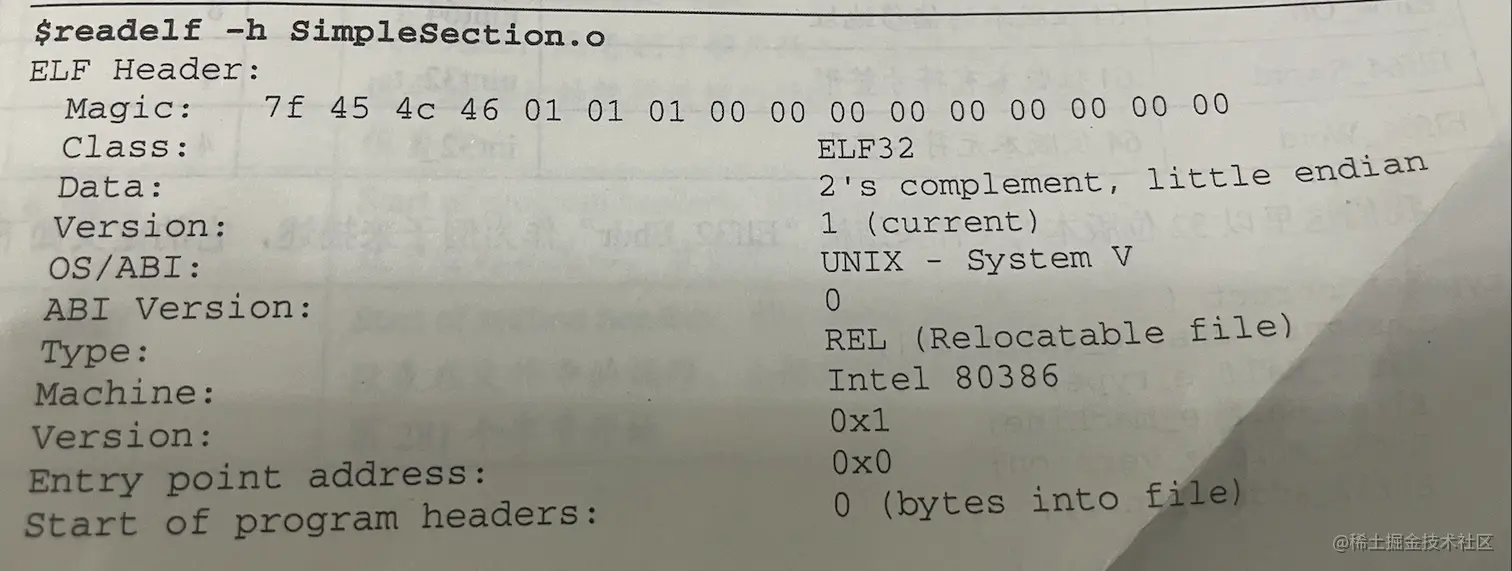

Untitled 21.png Untitled 22.png 可以看到相比于 ELF 的头部，mach-o 会简化不少。这里MACHO-64 的魔数值为 0xfeedfacf，CPU 类型为 x86_64, 文件类型为 OBJECT (目标文件)。

  • ncmds 和 sizeofcmds表示 LOAD_COMMAND结构数量，和所有 LOAD_COMMAND 结构大小总和，

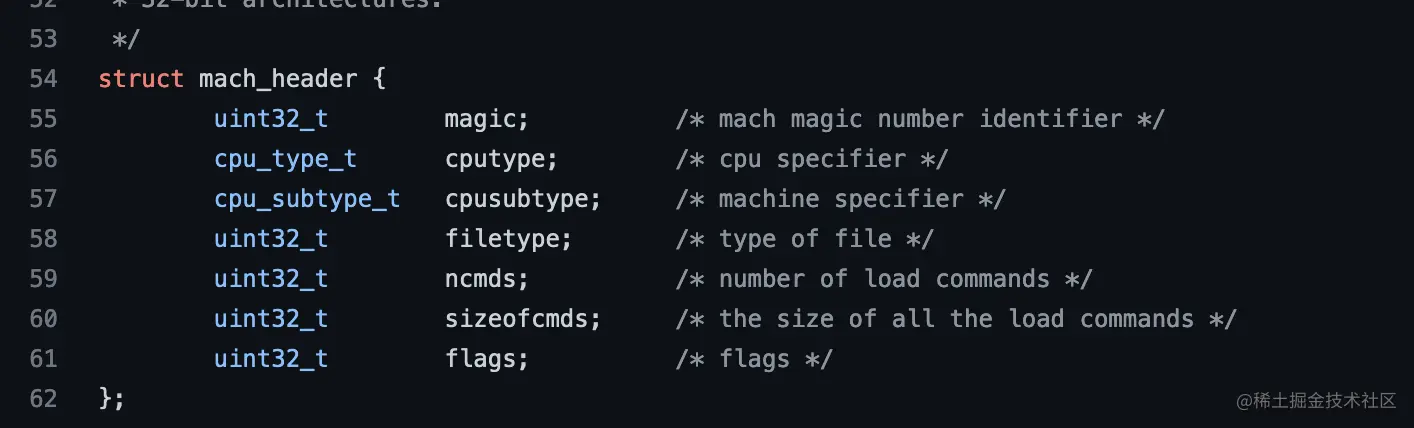

  • flags字段标识文件的各种属性，0x200000 代表标志 subsections_via_symbols，意思是可以将汇编中整块代码根据符号拆分成不同的区块，具体可以根据参考 Mach-O 的头文件结构（github.com/apple/darwi…）

Untitled 23.png

段表

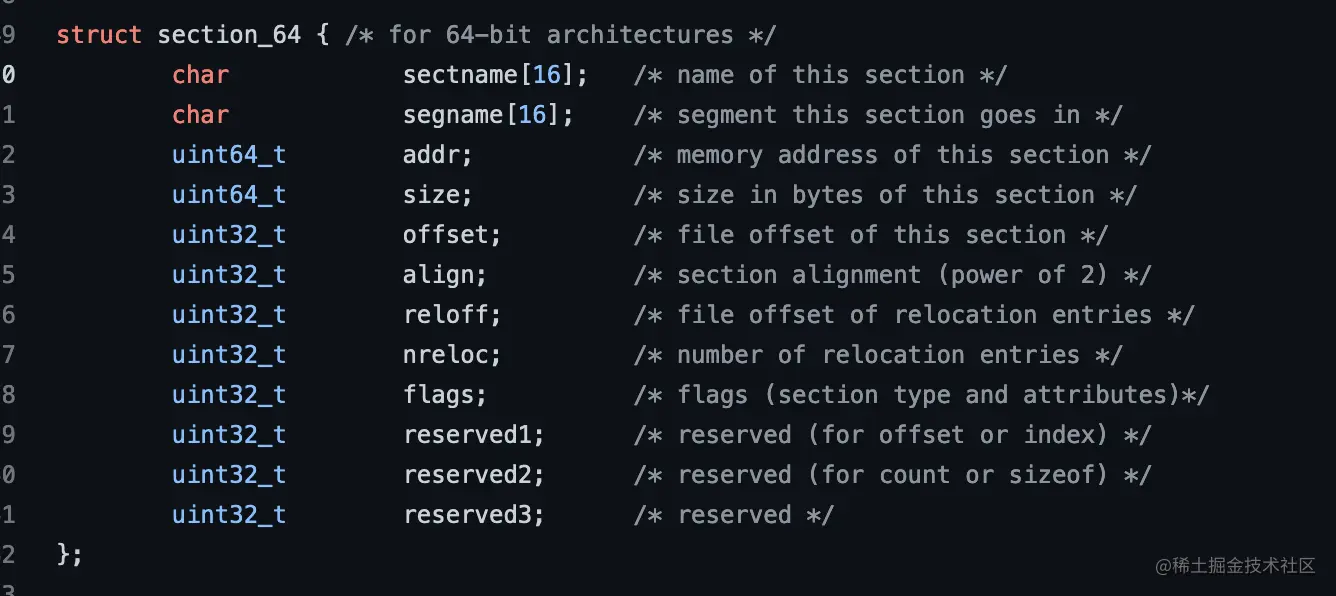

同样，我们可以查看 load.h 的源码，Section 段的定义如下： Untitled 24.png 基本结构和 ELF 的段表类似：

  • sectname: 段的名称；
  • addr: 段虚拟地址；
  • size： section的长度
  • offset: 段偏移，段在文件内的偏移地址；
  • align： 段地址对齐；
  • flags: 段的类型和其他属性；
  • …

重定位表

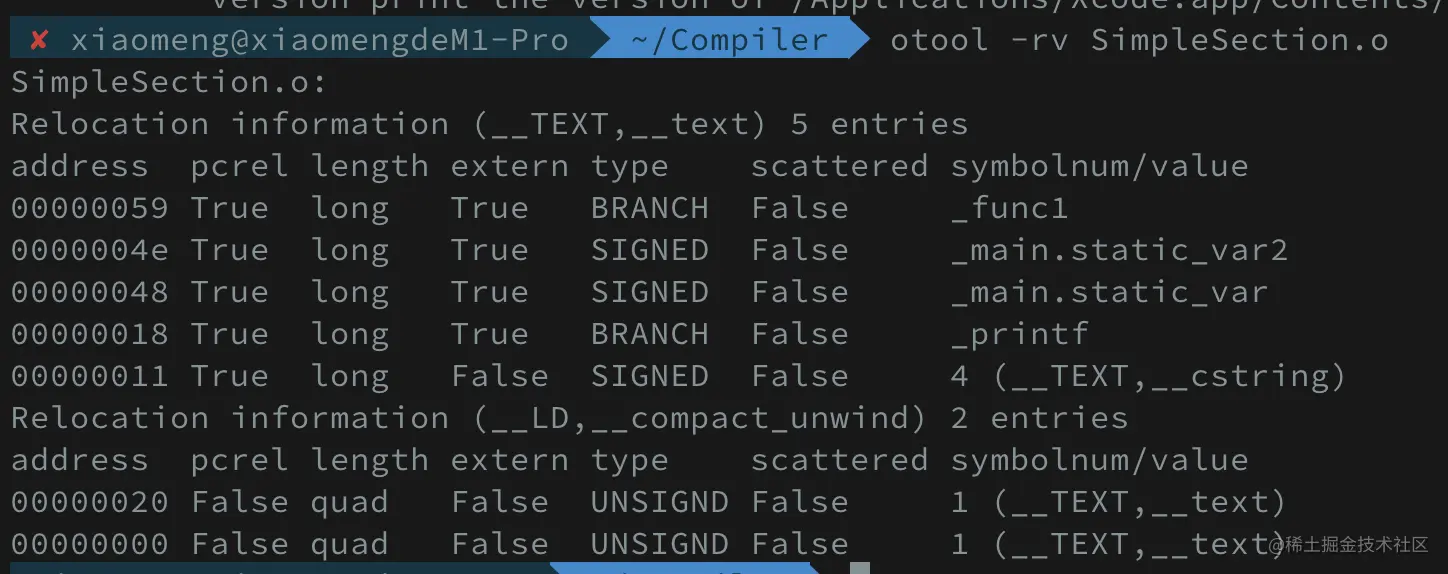

我们知道，多个目标文件，在链接的时候需要进行重定位，而定位信息都需要有一个表来进行存储，书里面展示了”.rel.text” 段，是针对 “.text” 段的重定位表，我们通过 otool 可以查看SimpleSection 中的重定向表信息： Untitled 25.png 可以看到 TEXT 的重定向表，其中相关信息定义：

blog.csdn.net/Px01Ih8/art…

  • address: 重定位的地址；
  • pcrel: 是否使用相对地址寻址；
  • length: 地址长度；
  • extern: true为符号表的索引，false为 section；
  • type: 指令操作；
  • scrattered: 底层数据结构；

文件包含了 4 个相关的定义，例如 printf 的定义就需要依赖重定向表。

字符串表

我们知道字符串在编译过程中，会有一个专门存储的表；常见做法是通过一个字符串集中存储的表，在使用时通过指针位移来达到查询的目的，我们只需要指明起始位置，不需要关心字符长度，字符串表通过”\0” 来自动进行分割。

（书本里的例子） Untitled 26.png 按照惯例，我们看下 SimpleSection 的字符串表是什么，这里我们先改造 SimpleSection，在 func1 方法中增加以下内容：

printf( "string Test") ;

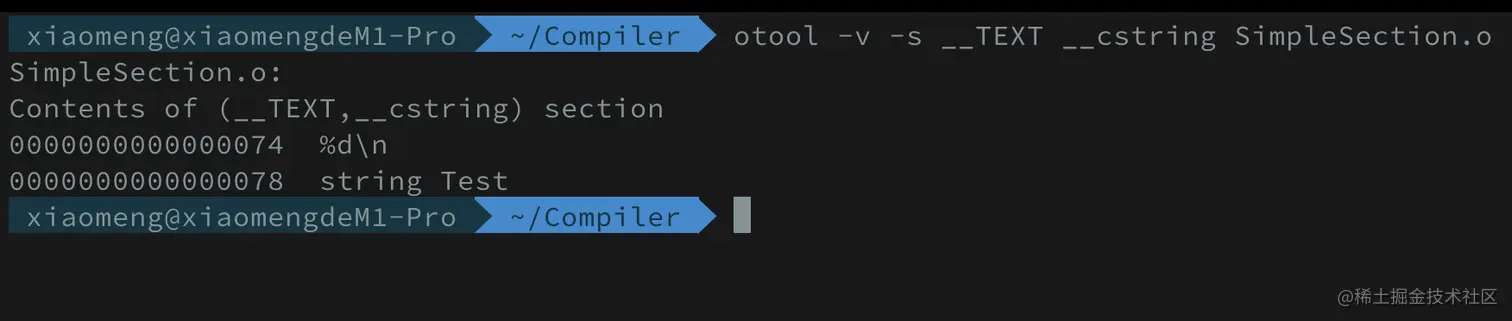

接着我们去看下符号表有什么： Untitled 27.png 可以看到，字符串表按照地址，存储了所有包含的字符串内容（%d\n 和我们后面加的 string Test)。

符号

函数和变量统称为符号，函数名和变量名就是符号名，在编译过程中，针对每一个目标文件，都有一个对应的符号表，本质上就是地址和符号之间的映射关系，在 iOS 我们常见的符号表开关也是类似的逻辑。我们可以看下 SimpleSection 哪些被存入了符号表中： Untitled 28.png

  • 这里我们发现 printf 被标注为 undefined 是因为还未进行相关的链接，编译器并不知道具体的实现；
  • 对于 func1 和 main 都是定义在代码内部的所以都存在于代码段；
  • global_init_var 是初始化了的全局变量，所以被存放在 DATA 段；
  • global_uninit_var 因为是未初始化的全局变量，所以作为 COMMON 类型，并没有存在 BSS 段;
  • main.static_var2 和 *main.static*var 因为是静态变量，所以符号名做了修改，这里 Mach-O 文件会在变量名前用方法名（main ）作为前缀，这里和 ELF 有所不同，ELF会对变量增加随机符号（如static_var2 会变成 static_var2.1534)，感觉 Mach-O 的方式更清晰。这里有雨static_var2并没有定义值，所以被放在了 BSS 段内。
  • global是我们特意写入Section 段 TEST 的变量；

符号修饰

不同的语言为了解决符号冲突的问题，发明了类似于命名空间等方法，但是由于历史原因，GCC还是会在符号前默认增加”_”。

为了解决命名空间不同的情况，增加了“函数签名”来进行区分，常见的修饰方法如图所示： Untitled 29.png C++基本都以_Z开头，如果有命名空间就增加 N 跟在 Z 后面，然后是空间名和方法名，每个都以长度开头（例如C的长度为1，所以就是1C），最后 E 结束。参数列表紧跟 E， 这里的 i 就代表了 int。

“extern C” 也采用了类似的方式来定义，例如 extern “C” int var; 就会被表示为：_ZN3varE。

但是这里注意，同样是C++，在 Visual C++，又产生了另一套标准，这里就不展开了。

弱符号/强符号

我们可以通过 GCC 定义符号为弱符号：

__attribute__((weak))

强弱符号我理解主要是为了规避多个文件之间重复定义的冲突问题。基本的规则：

  • 同名强符号多次被定义会报错；
  • 如果一个符号在目标文件是强符号，在其他地方是弱符号，会按照强符号的定义；
  • 如果多次定义都是弱符号，选择空间最大的。

同样对于引用，我们可以定义弱引用或者强引用：

__attribute__ ((weakref)) void foo();

弱引用的好处是，可以在编译时，即使foo方法没有定义，也依然不会报错，但是运行时会产生非法访问的问题。

调试信息

使用 GCC 时，我们可以通过 -g 参数增加调试信息，会产生一些 debug 段信息用来保存调试信息，现在调试信息的主流标准为 DWARF(Debug With Arbitrary Record Format)，这也是 iOS XCode 中默认使用的方式。
