VLAN
什么是VLAN
在解释vlan之前，我们不妨先举个例子，假如某个公司有三个部门，三个部门的计算机都连在同一个交换机上，当某个部门内部想要发布消息时，其他两个部门也可以收到，而vlan恰好可以解决这个问题。
vlan又叫虚拟局域网，主要作用是在逻辑上划分广播域，vlan类型又分为动态vlan和静态vlan，动态vlan的vlan id与主机的mac地址是绑定的，所以配置起来往往很麻烦，所以目前主流使用静态vlan，静态vlan将端口和vlan id绑定。
静态vlan种类：
-
access： 用于连接 主机和路由器 只允许 相同的vlan间通讯
-
trunk： 交换机和交换机之间 通讯
-
hybrid ：只有华为有，华为交换机的默认模式（手动）
VLAN的配置命令
建立单个vlan
vlan 10
一次性建立多个vlan
vlan batch 10 20 30 40
设置vlan的接口模式，将建立的vlan与端口相连
port link-type access
port default vlan 10
查看vlan 的一些基本信息
display vlan
创建一个临时组
port-group group-member 端口+端口
port-group group-member 端口 to 端口 （连续）
清除端口配置
clear configuration interface 端口
配置trunk
port link-type trunk
port trunk allow-pass vlan all
详细案例讲解VLAN配置

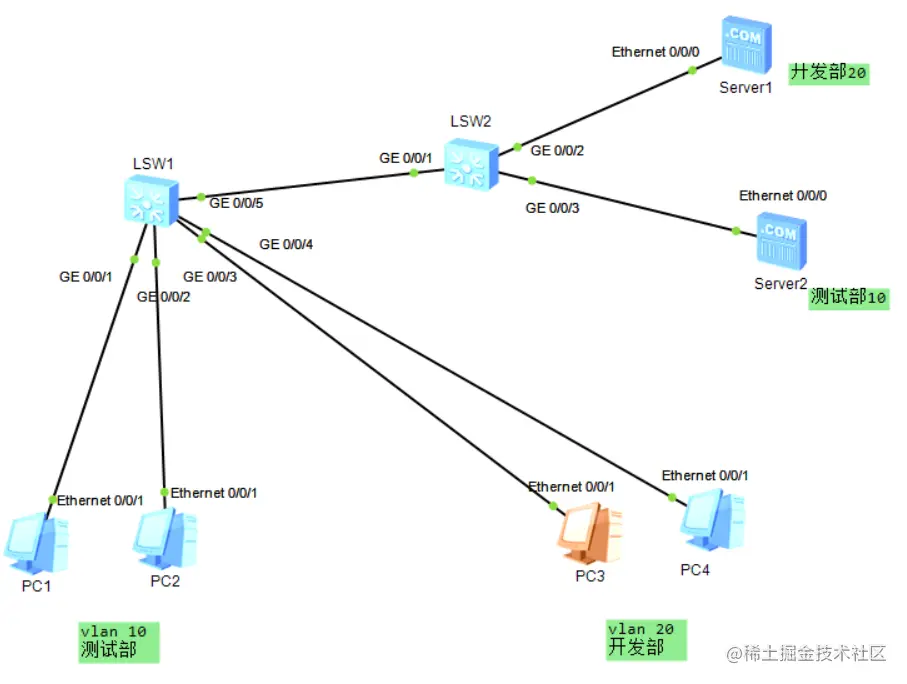

实验要求：测试部pc1，pc2要成功ping通测试部服务器， 开发部pc3，pc4要成功ping通开发部服务器
1.基础配置
- 配置pc1的ip：192.168.1.1/24
- pc2的ip：192.168.1.2/24
- pc3的ip：192.168.1.3/24
- pc4的ip：192.168.1.4/24
- 服务器1的ip：192.168.1.5/24
- 服务器2的ip:192.168.1.6/24
2.在LSW1中配置各接口的类型，并加入相应的vlan id
- vlan batch 10 20
接口1，2
- port-group group-member g0/0/1 g0/0/2
- port link-type access
- port default vlan 10
接口3，4
- port-group group-member g0/0/3 g0/0/4
- port link-type access
- port default vlan 20

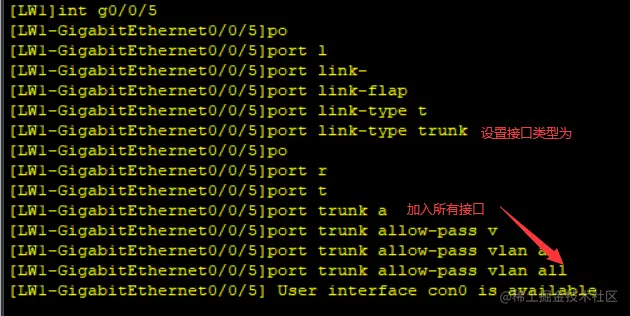

接口5
- int g0/0/5
- port link-type trunk
- port trunk allow-pass vlan all
3.在LSW2中配置各接口的类型，并加入相应的vlan id
- vlan batch 10 20
接口2
- int g0/0/2
- port link-type access
- port default vlan 20
接口3
- int g0/0/3
- port link-type access
- port default vlan 10

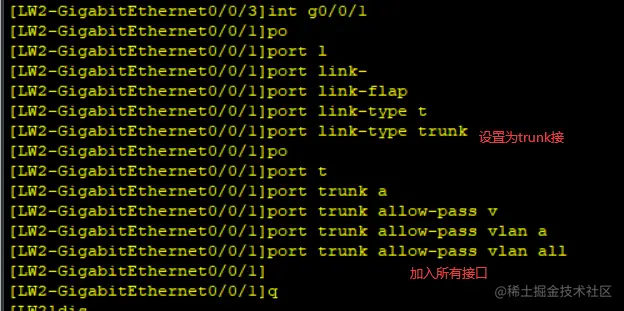

接口1
- int g0/0/1
- port link-type trunk
- port trunk allow-pass vlan all

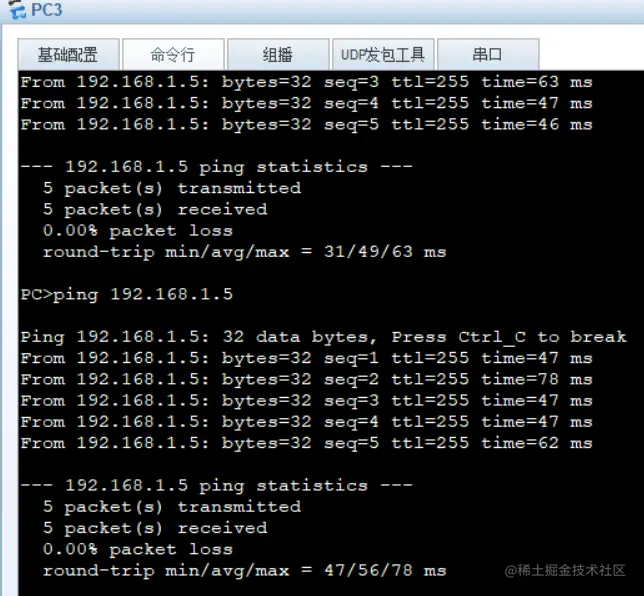

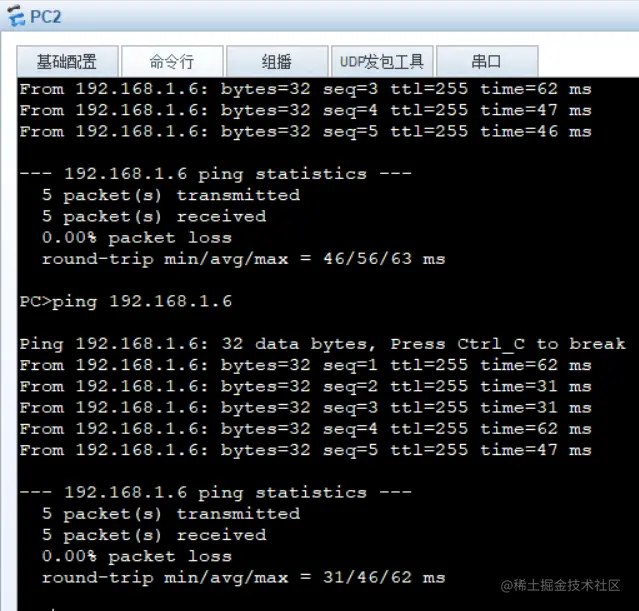

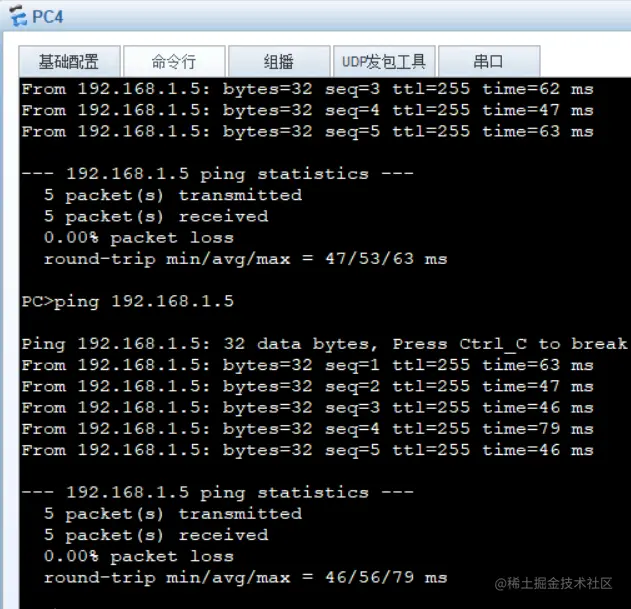

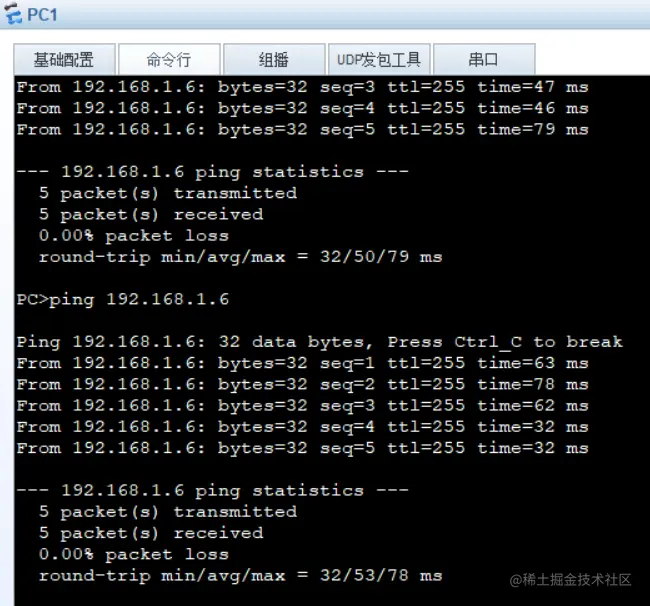

3.在pc1，pc2中ping服务测试部服务器，开发部pc3，pc4要成功ping通开发部服务器
实验总结
- 配置接口时注意接口类型，注意区分access，trunk接口的区别
- vlan只存在与交换机中
- 加入vlan时注意vlan id
