从上图可以看出，PhoneWindow继承自Window，Window通过setWindowManager方法与WindowManager发生关联。WindowManager 继承自接口ViewManager，WindowManagerImpl是WindowManager 接口的实现类，但是具体的功能都会委托给WindowManagerGlobal来实现。

3. 拧螺丝攻略

3.1 Window、WindowManager和WMS

Window是一个抽象类，具体的实现类为PhoneWindow，它对View进行管理。

WindowManager是一个接口类，继承自接口ViewManager，从名称就知道它是用来管理Window的，它的实现类为WindowManagerImpl。

如果我们想要对Window（View）进行添加、更新和删除操作就可以使用WindowManager，WindowManager会将具体的工作交由WMS来处理，WMS的的主要功能就是管理Window。

WindowManager和WMS通过Binder来进行跨进程通信，WMS作为系统服务有很多API是不会暴露给WindowManager的，这一点与ActivityManager和AMS的关系有些类似。

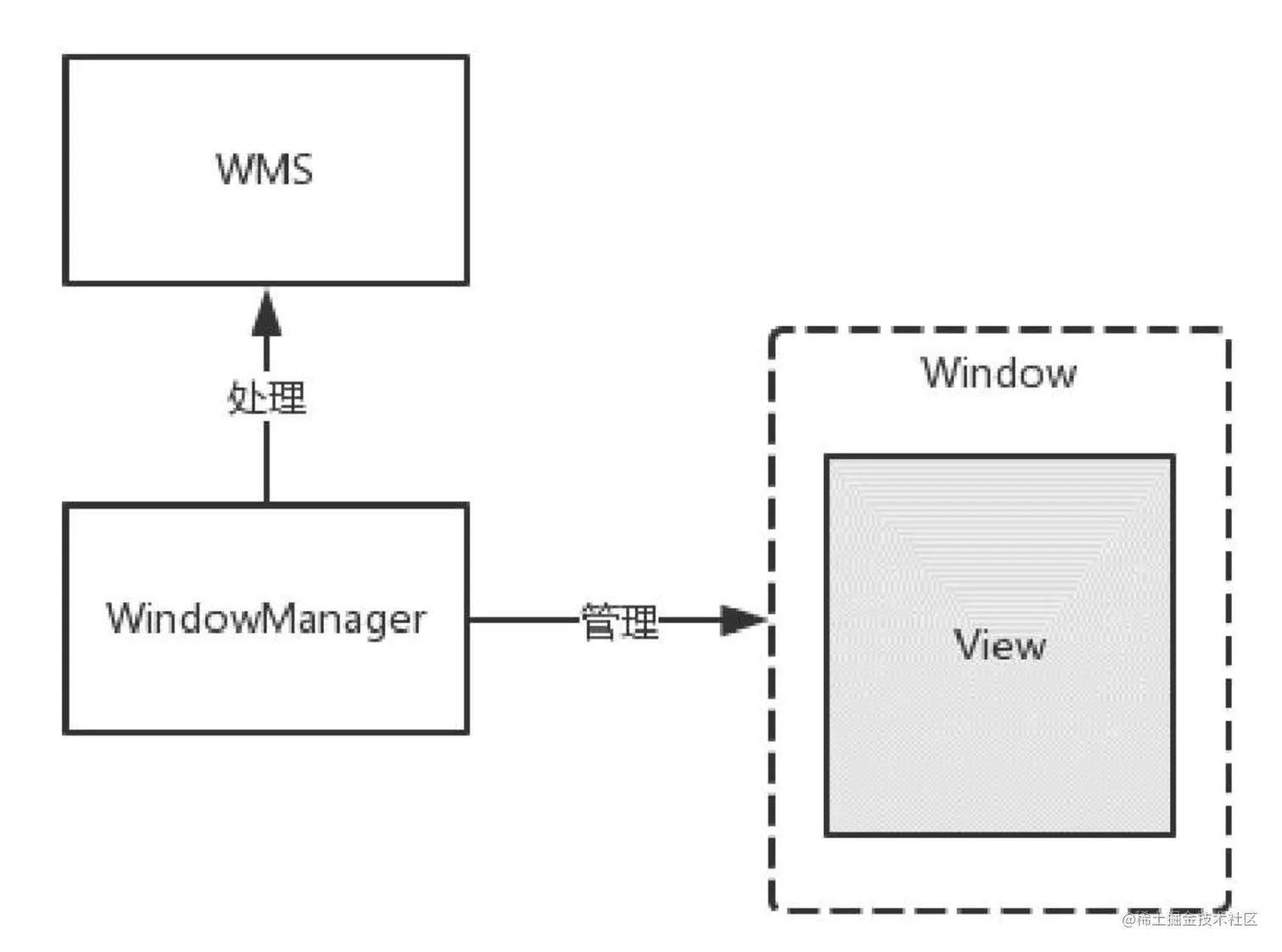

Window、WindowManager和WMS的关系可以简略地用下图来表示。Window包含了View并对View进行管理，Window用虚线来表示是因为Window是一个抽象概念，用来描述一个窗口，并不是真实存在的，Window 的实体其实也是View。WindowManager用来管理Window，而WindowManager所提供的功能最终会由WMS进行处理。

3.2 WindowManager的关联类

WindowManager 是一个接口类，继承自接口ViewManager，ViewManager 中定义了3个方法，分别用来添加、更新和删除View：

/** Interface to let you add and remove child views to an Activity. To get an instance
  * of this class, call {@link android.content.Context#getSystemService(java.lang.String) Context.getSystemService()}.
  *
  * 允许您向 Activity 添加和删除子视图的界面。要获取此类的实例，
  * 请调用 {@link android.content.ContextgetSystemService(java.lang.String) Context.getSystemService()}。
  */
public interface ViewManager
{
    /**
     * Assign the passed LayoutParams to the passed View and add the view to the window.
     * <p>Throws {@link android.view.WindowManager.BadTokenException} for certain programming
     * errors, such as adding a second view to a window without removing the first view.
     * <p>Throws {@link android.view.WindowManager.InvalidDisplayException} if the window is on a
     * secondary {@link Display} and the specified display can't be found
     * (see {@link android.app.Presentation}).
     *
     * 将传递的 LayoutParams 分配给传递的 View 并将视图添加到窗口中。
     * <p>针对某些编程错误抛出 {@link android.view.WindowManager.BadTokenException}，例如在不删除第一个视图的情况下向窗口添加第二个视图。
     * <p>如果窗口在辅助 {@link Display} 上并且找不到指定的显示（请参阅 {@link android.app.Presentation}），
     * 则抛出 {@link android.view.WindowManager.InvalidDisplayException}。
     *
     * @param view The view to be added to this window.
     * @param params The LayoutParams to assign to view.
     */
    public void addView(View view, ViewGroup.LayoutParams params);
    public void updateViewLayout(View view, ViewGroup.LayoutParams params);
    public void removeView(View view);
}

WindowManager 也继承了这些方法，而这些方法传入的参数都是View 类型，说明Window是以View的形式存在的。WindowManager在继承ViewManager的同时，又加入很多功能，包括Window 的类型和层级相关的常量、内部类以及一些方法，其中有两个方法是根据Window的特性加入的，如下所示：

/**
 * Returns the {@link Display} upon which this {@link WindowManager} instance
 * will create new windows.
 * <p>
 * Despite the name of this method, the display that is returned is not
 * necessarily the primary display of the system (see {@link Display#DEFAULT_DISPLAY}).
 * The returned display could instead be a secondary display that this
 * window manager instance is managing.  Think of it as the display that
 * this {@link WindowManager} instance uses by default.
 * </p><p>
 * To create windows on a different display, you need to obtain a
 * {@link WindowManager} for that {@link Display}.  (See the {@link WindowManager}
 * class documentation for more information.)
 * </p>
 *
 * 返回此 {@link WindowManager} 实例将创建新窗口的 {@link Display}。
 * <p> 尽管有此方法的名称，但返回的显示不一定是系统的主显示（请参阅 {@link DisplayDEFAULT_DISPLAY}）。
 * 返回的显示可能是此窗口管理器实例正在管理的辅助显示。将其视为此 {@link WindowManager} 实例默认使用的显示器。<p>
 * <p> 要在不同的显示器上创建窗口，您需要为该 {@link Display} 获取一个 {@link WindowManager}。
 * （有关详细信息，请参阅 {@link WindowManager} 类文档。）<p>
 *
 * @return The display that this window manager is managing.
 * @deprecated Use {@link Context#getDisplay()} instead.
 */
@Deprecated
public Display getDefaultDisplay();

/**
 * Special variation of {@link #removeView} that immediately invokes
 * the given view hierarchy's {@link View#onDetachedFromWindow()
 * View.onDetachedFromWindow()} methods before returning.  This is not
 * for normal applications; using it correctly requires great care.
 *
 * {@link removeView} 的特殊变体，在返回之前立即调用给定视图层次结构的
 * {@link ViewonDetachedFromWindow() View.onDetachedFromWindow()} 方法。
 * 这不适用于正常应用；正确使用它需要非常小心。
 *
 * @param view The view to be removed.
 */
public void removeViewImmediate(View view);

getDefaultDisplay方法能够得知这个WindowManager实例将Window添加到哪个屏幕上了，换句话说，就是得到WindowManager所管理的屏幕（Display）。
removeViewImmediate方法则规定在这个方法返回前要立即执行View.onDetachedFromWindow（），来完成传入的View相关的销毁工作。

Window是一个抽象类，它的具体实现类为PhoneWindow，PhoneWindow是何时创建的呢？在Activity 启动过程中会调用ActivityThread的performLaunchActivity 方法，performLaunchActivity方法中又会调用Activity的attach方法，PhoneWindow就是在Activity的attach方法中创建的，如下所示：

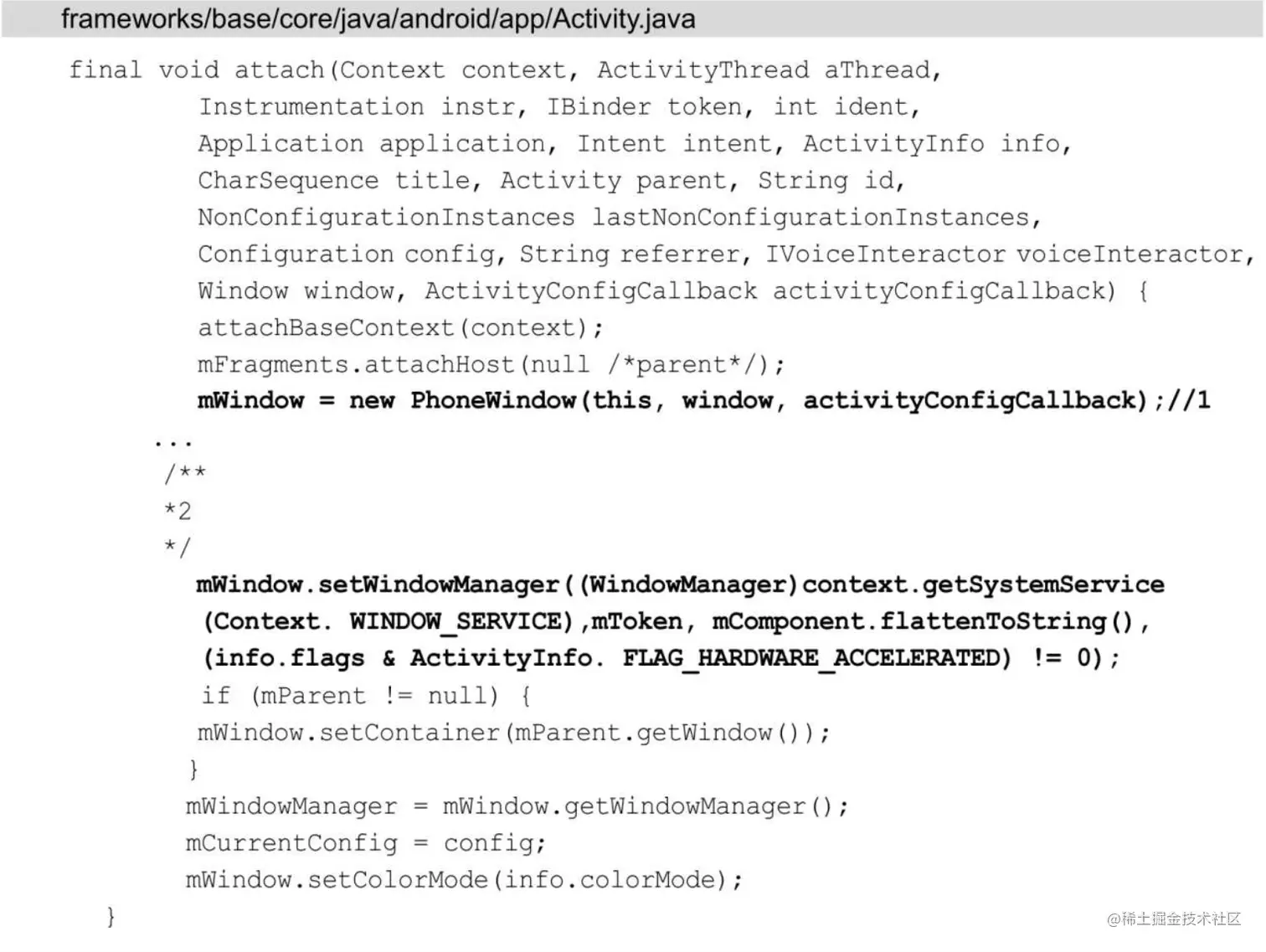

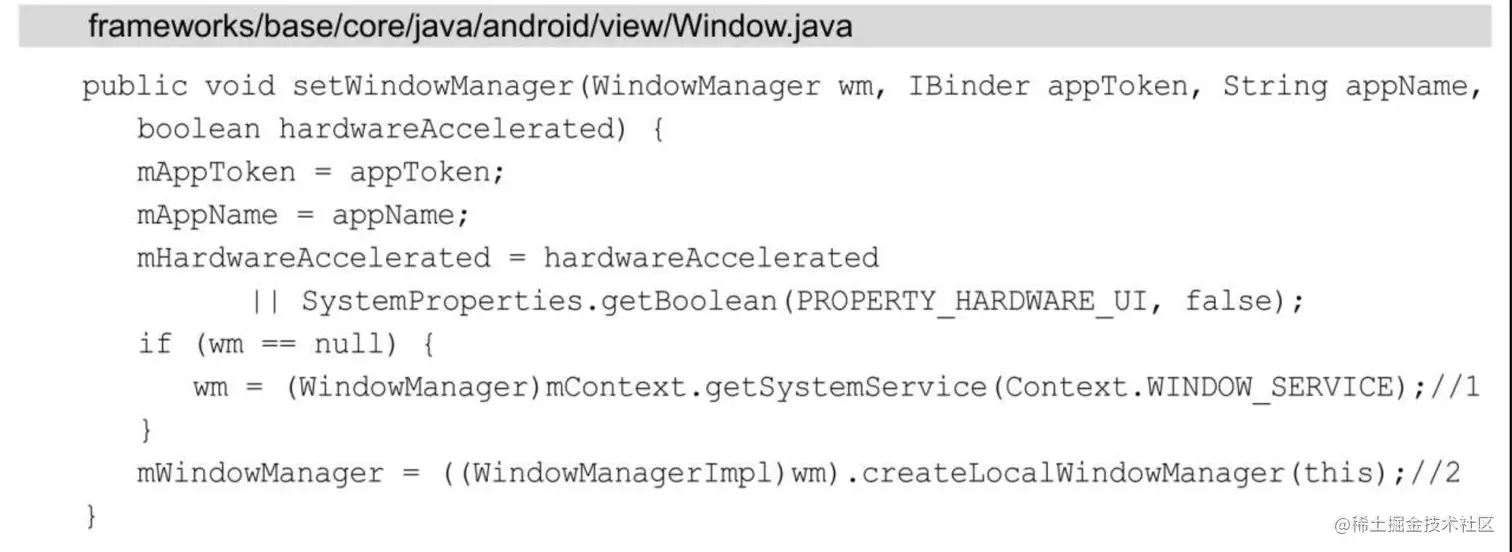

在注释1处创建了PhoneWindow，在注释2处调用了PhoneWindow的setWindowManager方法，这个方法在PhoneWindow的父类Window中实现。

如果传入的WindowManager为null，就会在注释1处调用Context的getSystemService方法，并传入服务的名称Context.WINDOW_SERVICE（值为window），具体在ContextImpl中实现，如下所示：

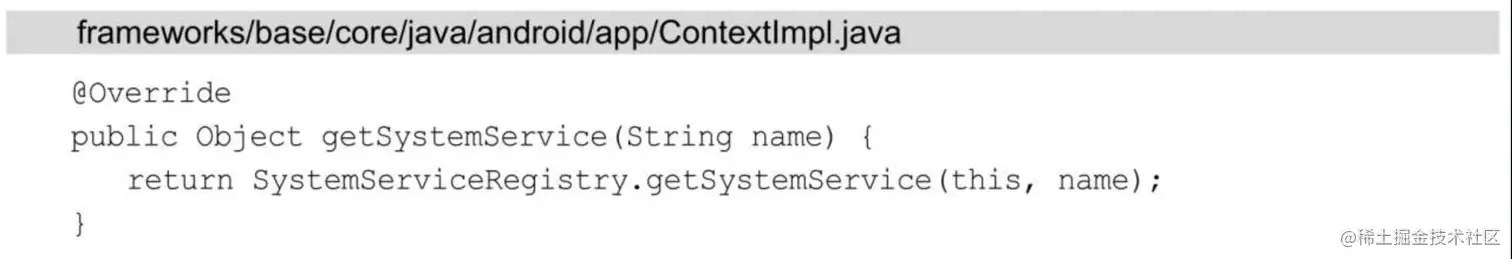

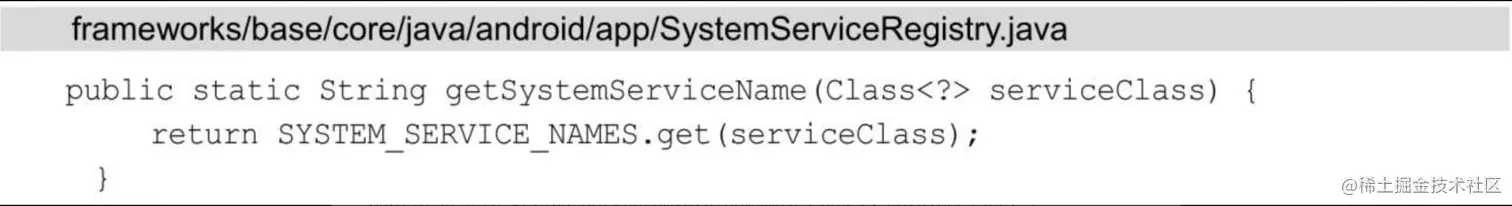

在getSystemService方法中会调用SystemServiceRegistry的getSystemServiceName方法：

SYSTEM_SERVICE_NAMES是一个HashMap类型的数据，它用来存储服务的名称，那么传入的Context.WINDOW_SERVICE到底对应着什么？我们接着往下看：

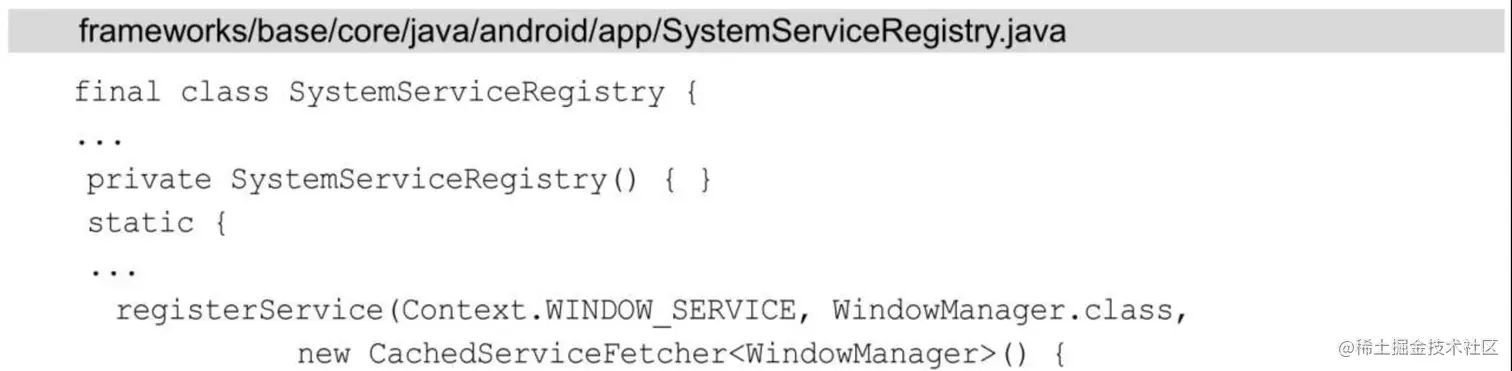

在SystemServiceRegistry 的静态代码块中会调用多个registerService方法。

registerService 方法内部会将传入的服务的名称存入到SYSTEM_SERVICE_NAMES中。

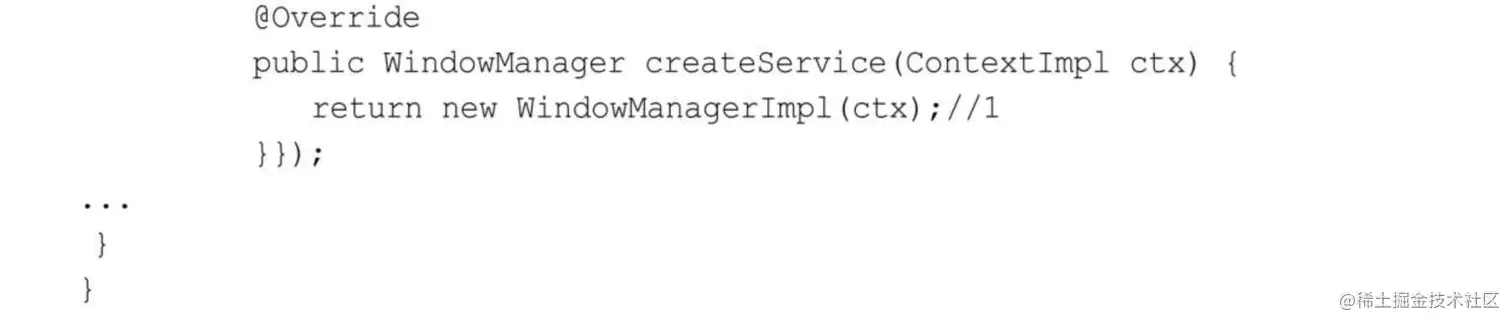

从注释1处可以看出，传入的Context.WINDOW_SERVICE对应的就是WindowManagerImpl实例，因此得出结论，Context的getSystemService方法得到的是WindowManagerImpl实例。

我们再回到Window的setWindowManager方法，在注释1处得到WindowManagerImpl 实例后转为WindowManager 类型，在注释2处调用了WindowManagerImpl的createLocalWindowManager方法：

createLocalWindowManager方法同样也是创建WindowManagerImpl，不同的是这次创建WindowManagerImpl 时将创建它的Window 作为参数传了进来，这样WindowManagerImpl就持有了Window的引用，可以对Window进行操作，比如在Window中添加View，会调用WindowManagerImpl的addView方法，如下所示：

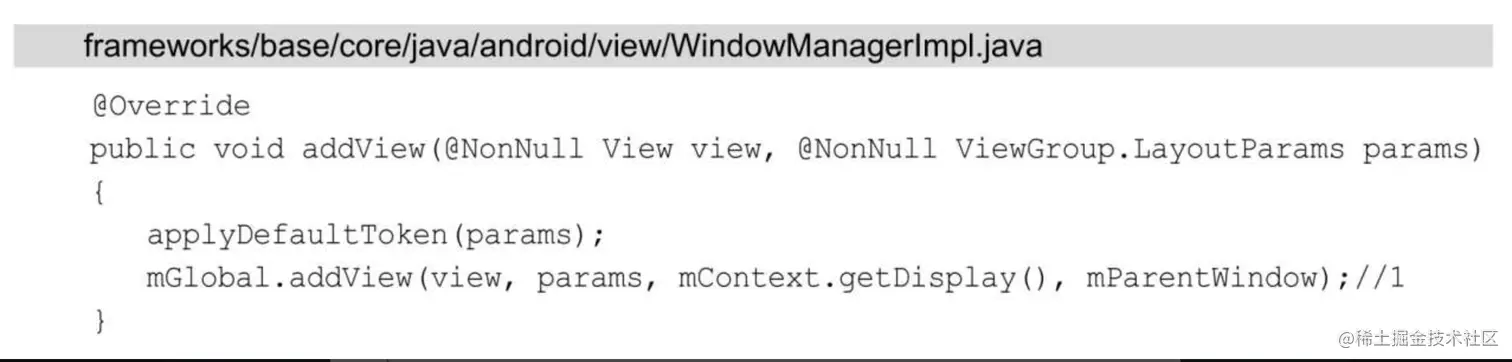

在注释1处调用了WindowManagerGlobal的addView方法，其中最后一个参数mParentWindow就是上面提到的Window，可以看出WindowManagerImpl虽然是WindowManager的实现类，但是没有实现什么功能，而是将功能实现委托给了WindowManagerGlobal，这里用到的是桥接模式。

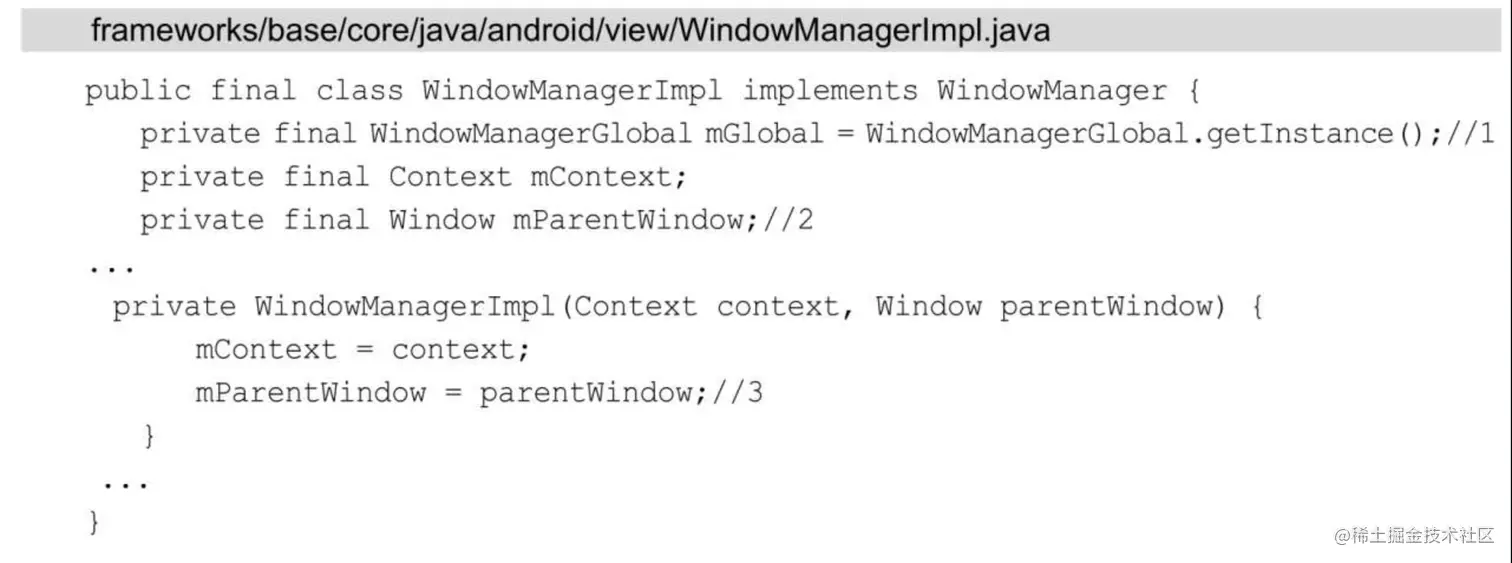

我们来查看在WindowManagerImpl中是如何定义WindowManagerGlobal的，如下所示：

在注释1处可以看出WindowManagerGlobal是一个单例，说明在一个进程中只有一个WindowManagerGlobal实例。

注释2处的代码结合注释3处的代码说明这个WindowManagerImpl实例会作为哪个Window的子Window，这也就说明在一个进程中WindowManagerImpl可能会有多个实例。

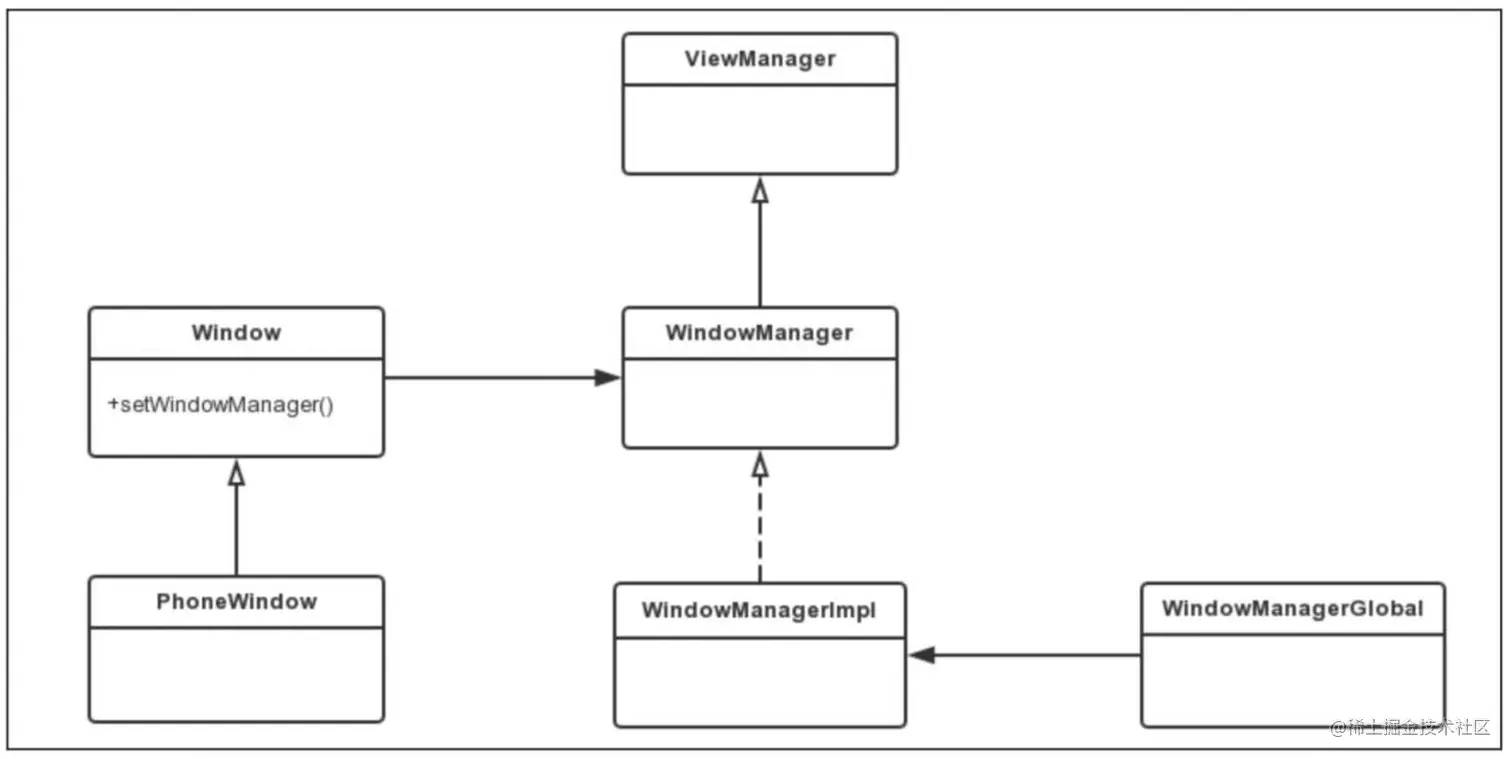

通过如上的源码分析，WindowManager的关联类如图所示。

3.3 Window的属性

WMS是Window的最终管理者，Window好比是员工，WMS是老板，为了方便老板管理员工则需要定义一些“协议”，这些“协议”就是Window的属性，它们被定义在WindowManager的内部类LayoutParams中，了解Window的属性能够更好地理解WMS的内部原理。Window的属性有很多种，与应用开发最密切的有3种，它们分别是Type（Window的类型）、Flag（Window的标志）和SoftInputMode（软键盘相关模式），下面分别介绍这3种Window的属性。

3.3.1 Window的类型和显示次序

Window 的类型有很多种，比如应用程序窗口、系统错误窗口、输入法窗口、PopupWindow、Toast、Dialog等。总的来说Window分为三大类型，分别是Application Window （应用程序窗口）、Sub Window（子窗口）、System Window（系统窗口），每个大类型中又包含了很多种类型，它们都定义在WindowManager 的静态内部类LayoutParams 中，接下来分别对这三大类型进行讲解。

3.3.1.1 应用程序窗口

Activity就是一个典型的应用程序窗口，应用程序窗口包含的类型如下所示：

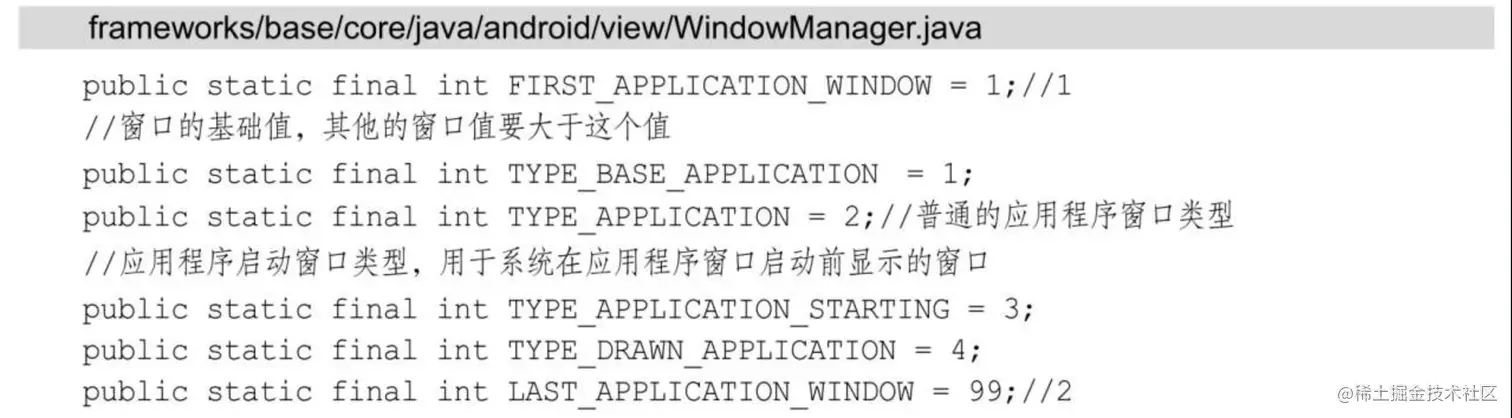

应用程序窗口共包含了以上几种Type值，其中注释1处的Type表示应用程序窗口类型初始值，注释2处的Type表示应用程序窗口类型结束值，也就是说应用程序窗口的Type值范围为1～99，这个数值的大小涉及窗口的层级。

3.3.1.2 子窗口

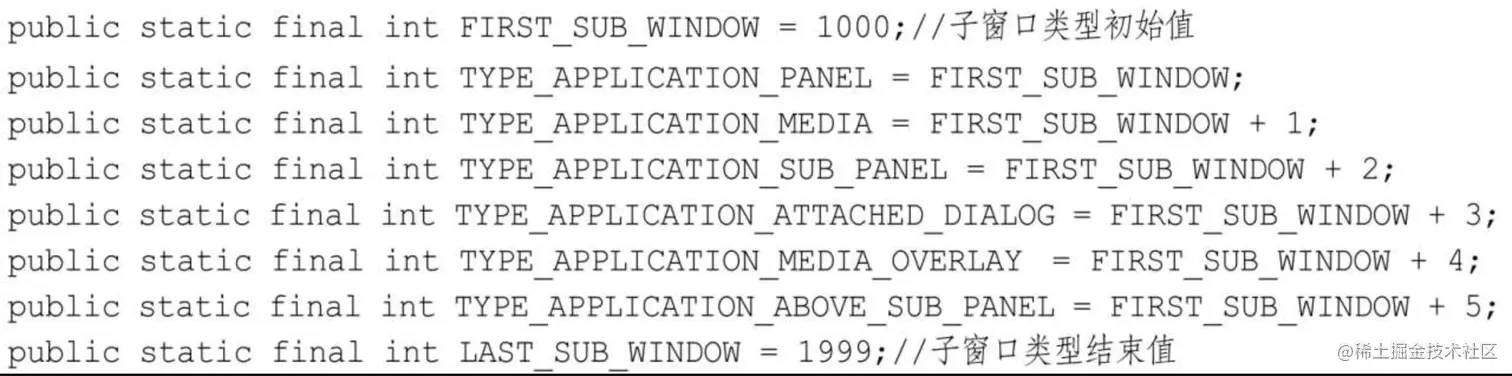

子窗口，顾名思义，它不能独立存在，需要附着在其他窗口才可以，PopupWindow就属于子窗口。子窗口的类型定义如下所示：

可以看出子窗口的Type值范围为1000～1999。

3.3.1.3 系统窗口

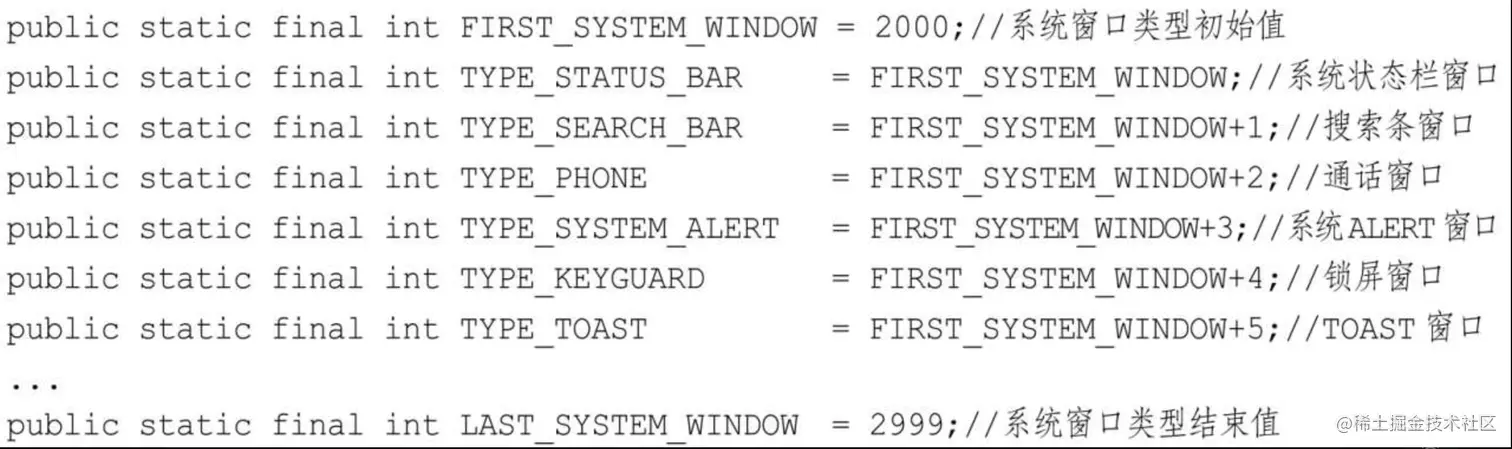

Toast、输入法窗口、系统音量条窗口、系统错误窗口都属于系统窗口。系统窗口的类型定义如下所示：

系统窗口的类型值有接近40个，这里只列出了一小部分，系统窗口的Type值范围为2000～2999。

3.3.1.4 窗口显示次序

当一个进程向WMS申请一个窗口时，WMS会为窗口确定显示次序。

为了方便窗口显示次序的管理，手机屏幕可以虚拟地用X、Y、Z轴来表示，其中Z轴垂直于屏幕，从屏幕内指向屏幕外，这样确定窗口显示次序也就是确定窗口在Z轴上的次序，这个次序称为Z-Oder。

Type值是Z-Oder排序的依据，我们知道应用程序窗口的Type值范围为1～99，子窗口1000～1999，系统窗口2000～2999，在一般情况下，Type值越大则Z-Oder排序越靠前，就越靠近用户。

当然窗口显示次序的逻辑不会这么简单，情况会比较多，举个常见的情况：当多个窗口的Type值都是TYPE_APPLICATION，这时WMS会结合各种情况给出最终的Z-Oder，这个逻辑不在本次的讨论范围，这里我们只需要知道窗口显示次序的基本规则就可以了。

3.3.2 Window的标志

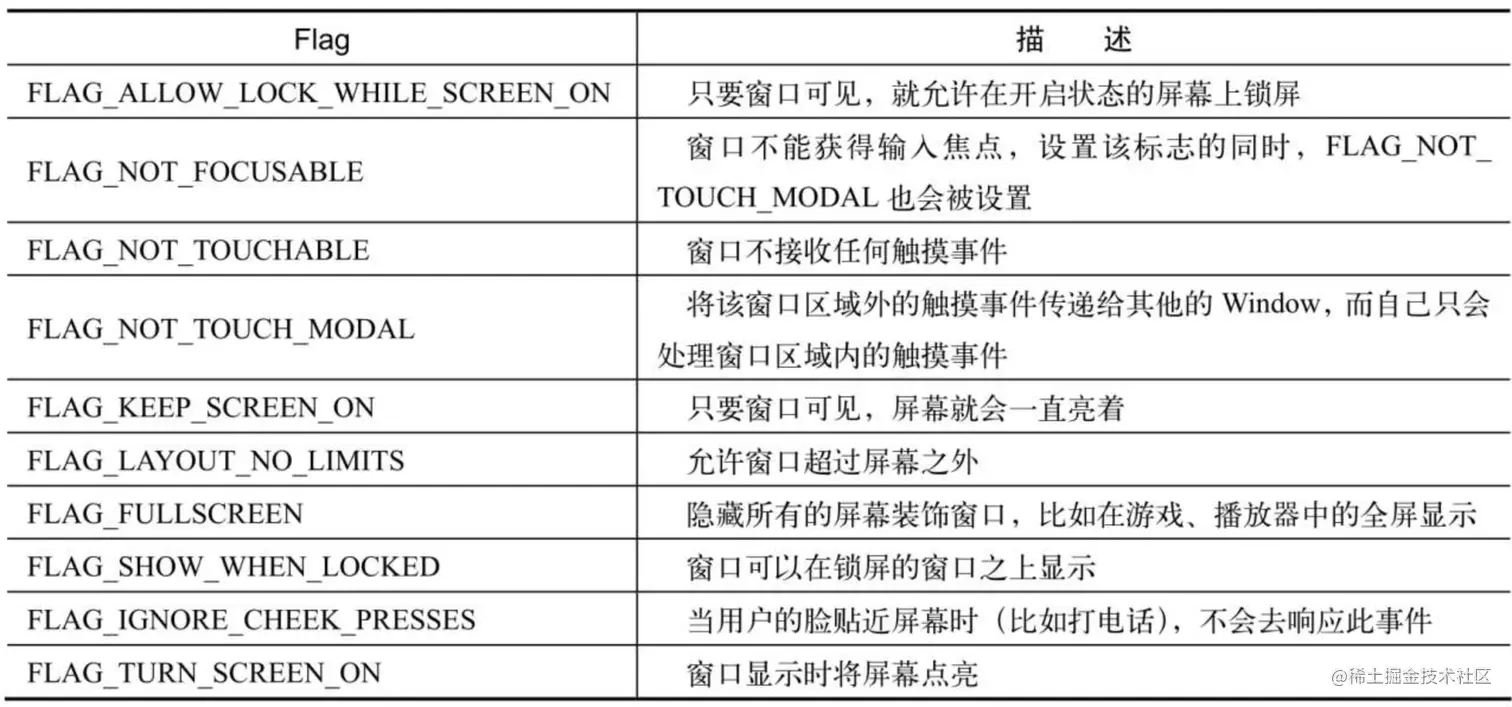

Window的标志也就是Flag，用于控制Window的显示，同样被定义在WindowManager的内部类LayoutParams中，一共有20多个，这里给出几个比较常用的，如下表所示。

设置Window的Flag有3种方法：

第一种是通过Window的addFlags方法：

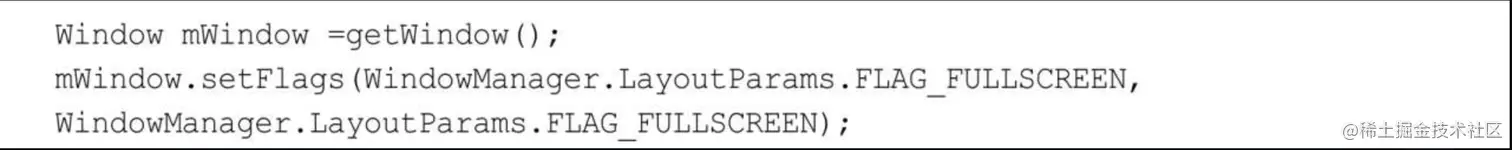

第二种通过Window的setFlags方法：

其实Window的addFlags方法内部会调用setFlags方法，因此这两种方法区别不大。

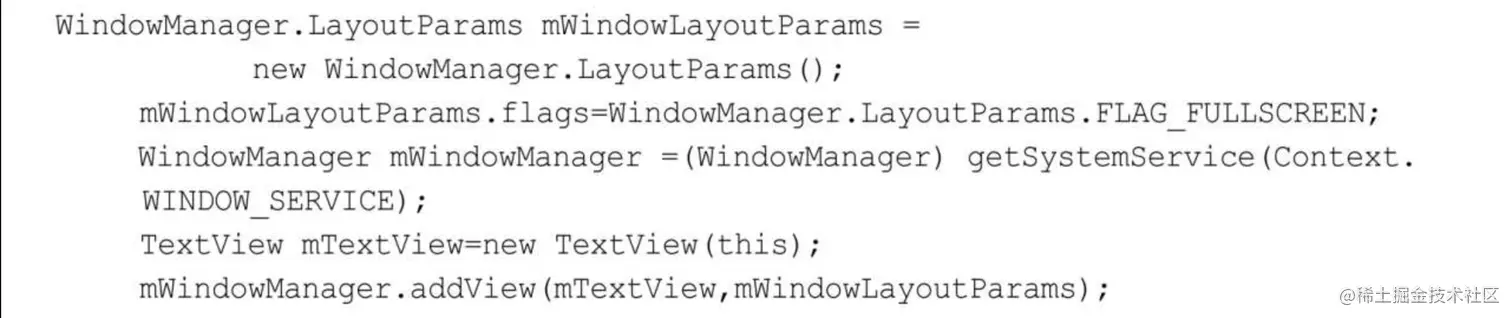

第三种则是给LayoutParams设置Flag，并通过WindowManager的addView方法进行添加：

3.3.3 软键盘相关模式

窗口和窗口的叠加是十分常见的场景，但如果其中的窗口是软键盘窗口，可能就会出现一些问题。

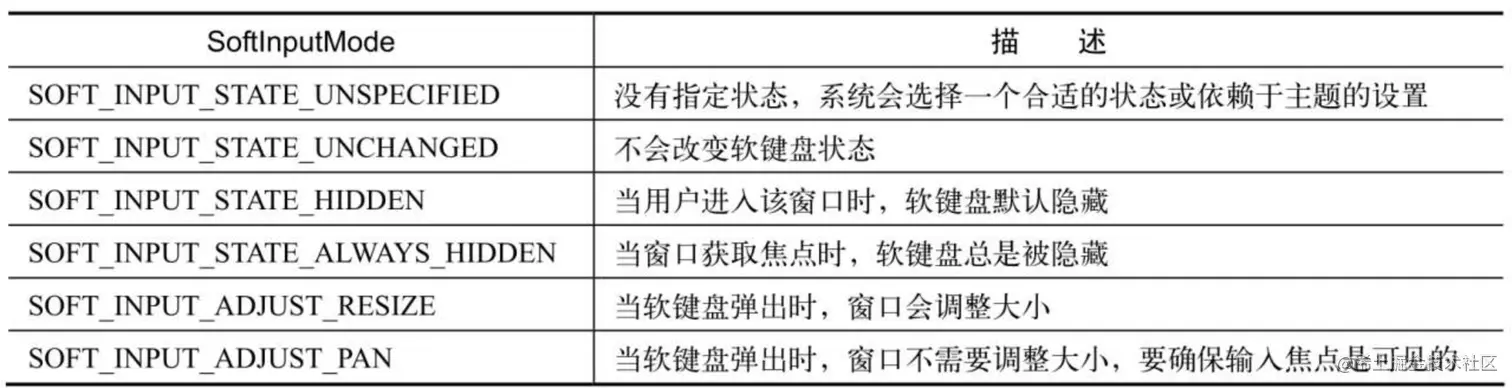

比如典型的用户登录界面，默认的情况弹出的软键盘窗口可能会盖住输入框下方的按钮，这样用户体验会非常糟糕。为了使得软键盘窗口能够按照期望来显示，WindowManager的静态内部类LayoutParams中定义了软键盘相关模式，这里给出常用的几个，如下表所示。

从上面给出的SoftInputMode，可以发现，它们与AndroidManifest中Activity的属性android：windowSoftInputMode是对应的。因此，除了在AndroidMainfest中为Activity设置android：windowSoftInputMode以外还可以在Java代码中为Window设置SoftInputMode，如下所示：

3.4 Window的操作

WindowManager对Window进行管理，说到管理那就离不开对Window的添加、更新和删除的操作，在这里我们把它们统称为Window 的操作。

对于Window 的操作，最终都是交由WMS来进行处理的。

窗口的操作分为两大部分，一部分是WindowManager处理部分，另一部分是WMS处理部分。

我们知道Window分为三大类，分别是Application Window （应用程序窗口）、Sub Window（子窗口）和System Window（系统窗口）。

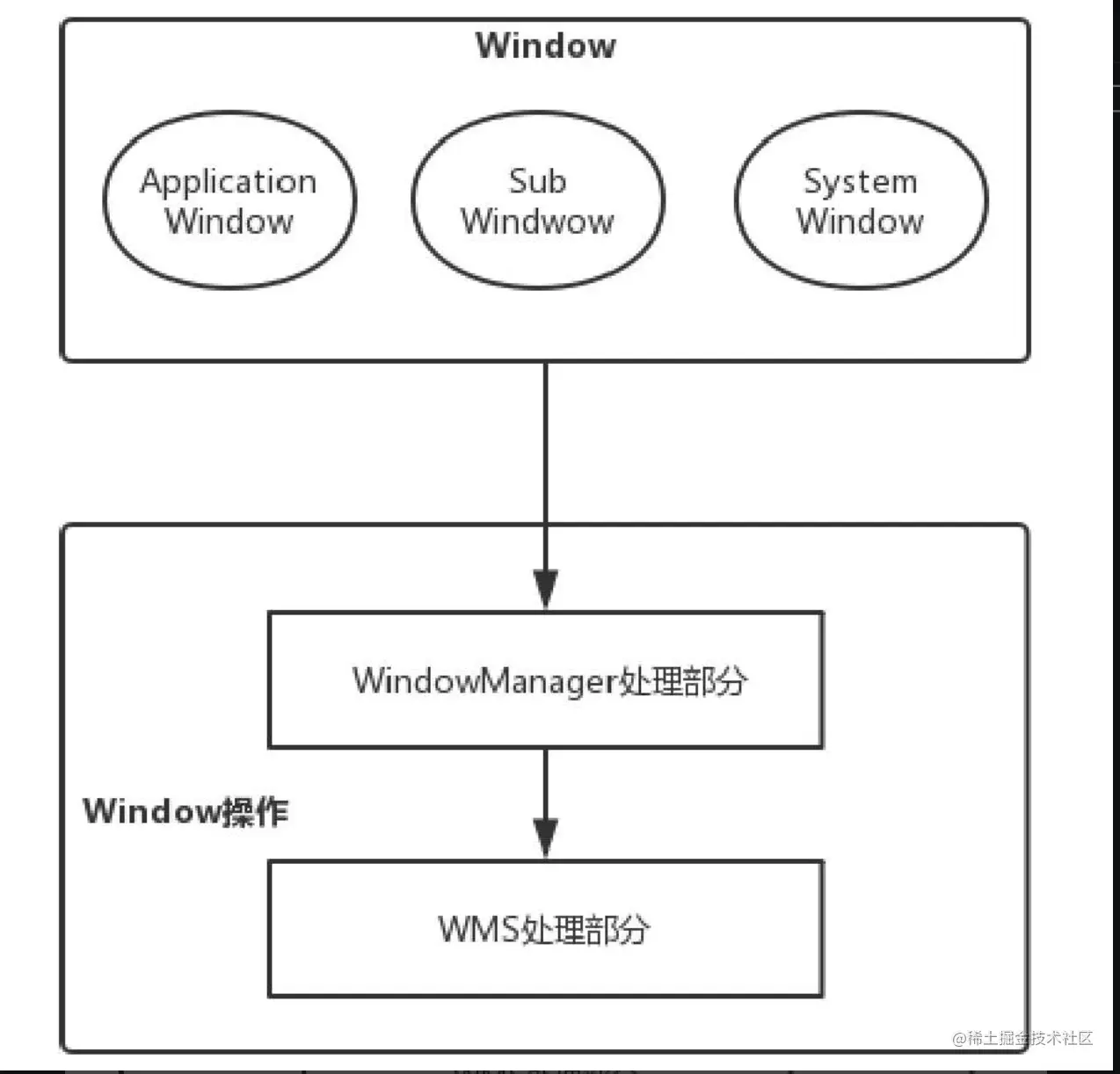

对于不同类型的窗口添加过程会有所不同，但是对于WMS处理部分，添加的过程基本上是一样的，WMS对于这三大类的窗口基本是“一视同仁”的，如下图所示。

3.4.1 系统窗口的添加过程

系统窗口的添加过程也会根据不同的系统窗口有所区别，这里以系统窗口StatusBar为例。

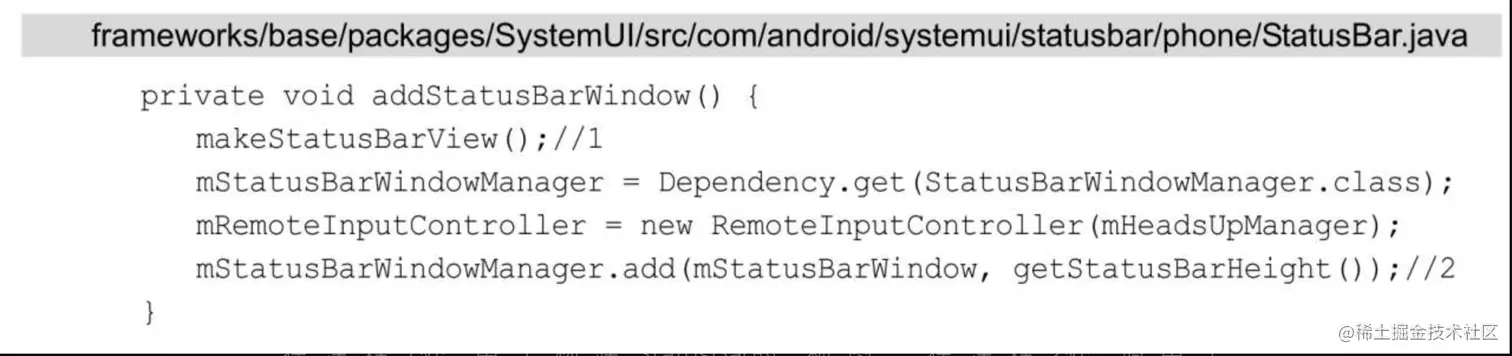

StatusBar是SystemUI的重要组成部分，具体就是指系统状态栏，用于显示时间、电量和信号等信息。我们来查看StatusBar的addStatusBarWindow方法，这个方法负责为StatusBar添加Window，如下所示：

在注释1处用于构建StatusBar的视图。

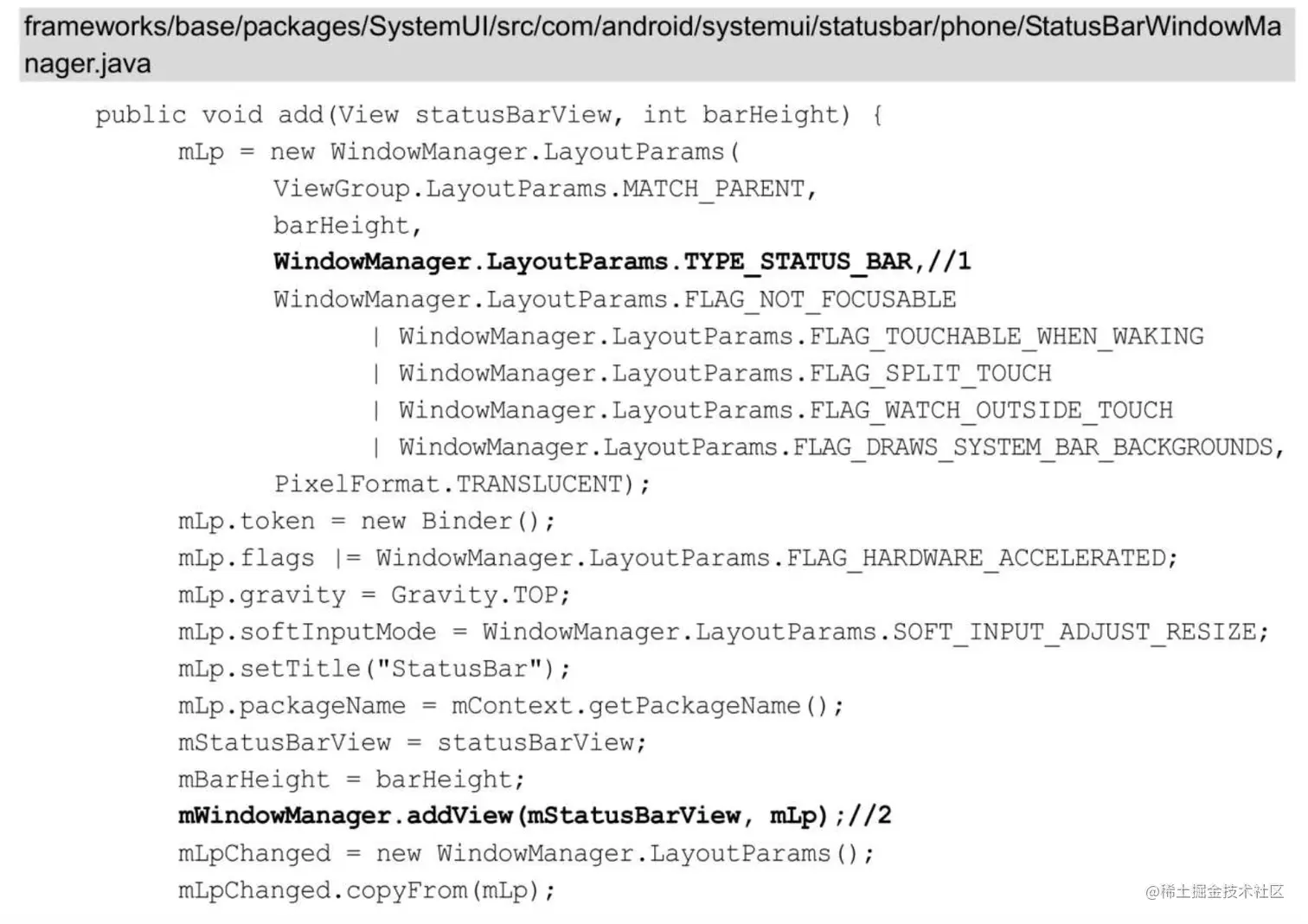

在注释2处调用了StatusBarWindowManager的add方法，并将StatusBar的视图（StatusBarWindowView）和StatusBar的高度传进去，StatusBarWindowManager的add方法如下所示：

首先通过创建LayoutParams来配置StatusBar视图的属性，包括Width、Height、Type、Flag、Gravity、SoftInputMode 等。

关键在注释1处，设置了TYPE_STATUS_BAR，表示StatusBar视图的窗口类型是状态栏。

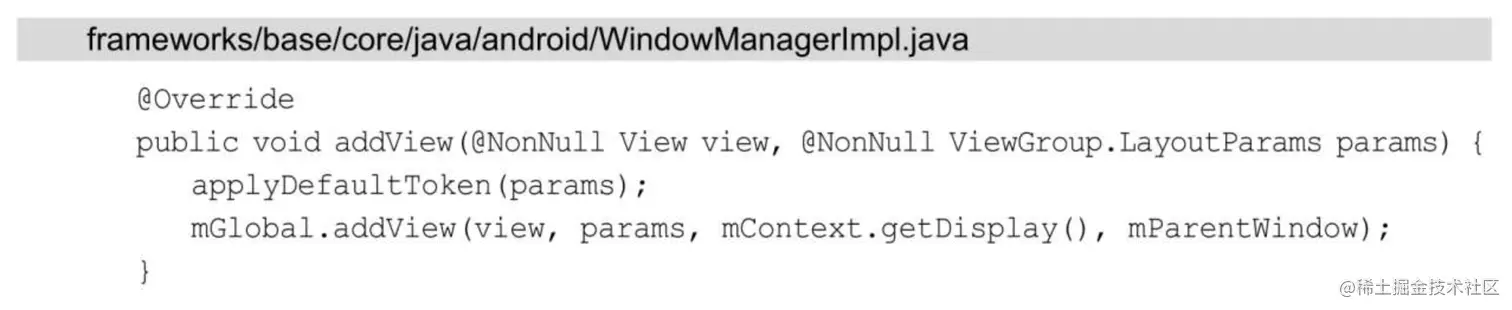

在注释2处调用了WindowManager的addView方法，addView方法定义在WindowManager的父类接口ViewManager中，而addView方法则是在WindowManagerImpl中实现的，如下所示：

addView 方法的第一个参数的类型为View，说明窗口也是以View 的形式存在的。

addView方法中会调用WindowManagerGlobal的addView方法，如下所示：

在介绍addView方法前我们首先要了解WindowManagerGlobal中维护的和Window操作相关的3个列表，在窗口的添加、更新和删除过程中都会涉及这3个列表，它们分别是View 列表（ArrayList＜View＞ mViews）、布局参数列表（ArrayList＜WindowManager.LayoutParams＞mParams）和ViewRootImpl列表（ArrayList＜ViewRootImpl＞mRoots）。

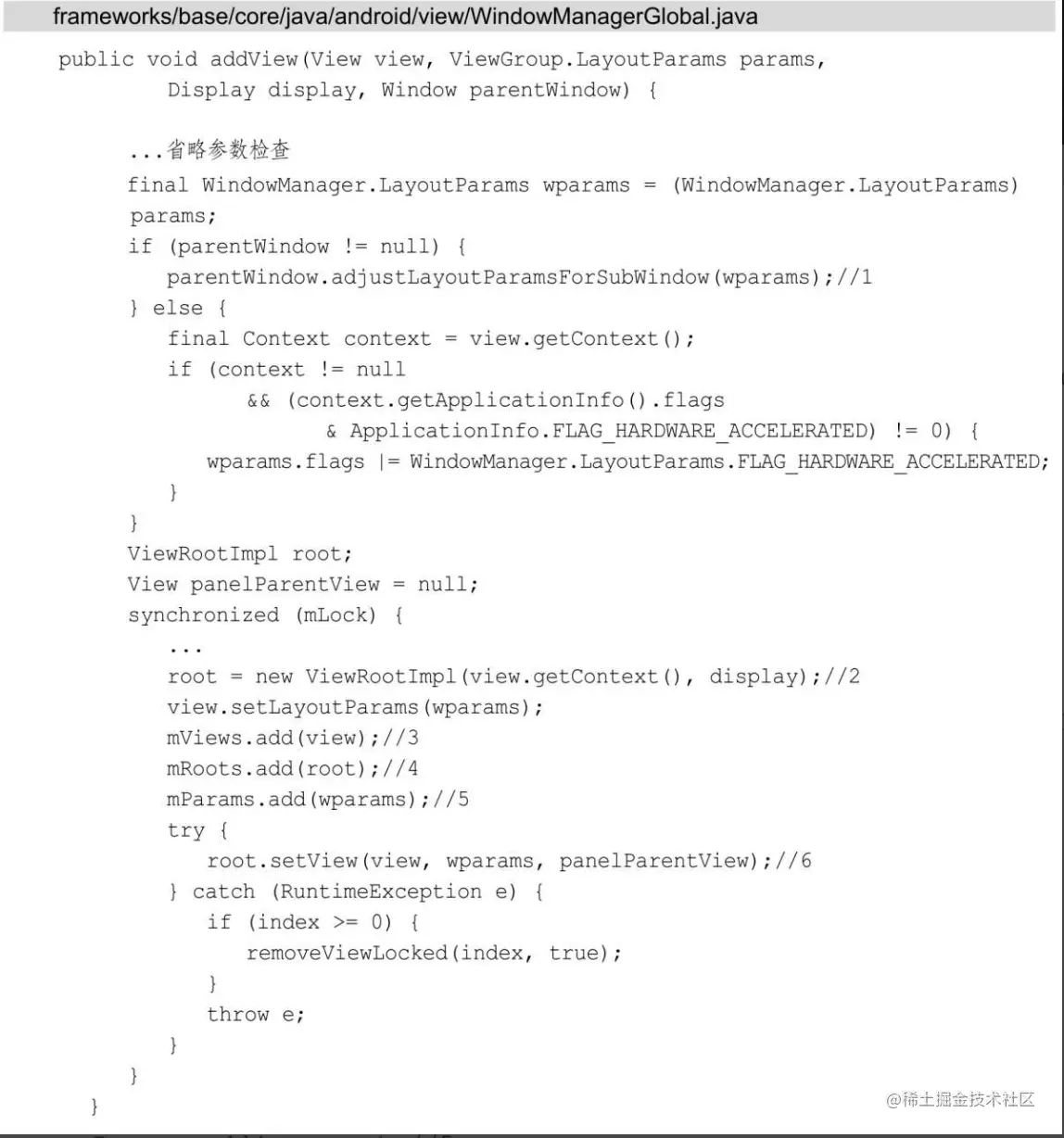

了解了这3个列表后，我们接着分析addView方法，首先会对参数view、params和display进行检查。

在注释1处，如果当前窗口要作为子窗口，就会根据父窗口对子窗口的WindowManager.LayoutParams 类型的wparams 对象进行相应调整。

在注释3处将添加的View保存到View列表中。

在注释5处将窗口的参数保存到布局参数列表中。

在注释2处创建了ViewRootImp并赋值给root，紧接着在注释4处将root存入到ViewRootImpl列表中。

在注释6处将窗口和窗口的参数通过setView方法设置到ViewRootImpl中，可见我们添加窗口这一操作是通过ViewRootImpl来进行的。

ViewRootImpl身负了很多职责，主要有以下几点：

View树的根并管理View树。
触发View的测量、布局和绘制。
输入事件的中转站。
管理Surface。
负责与WMS进行进程间通信。

了解了ViewRootImpl的职责后，我们接着来查看ViewRootImpl的setView方法：

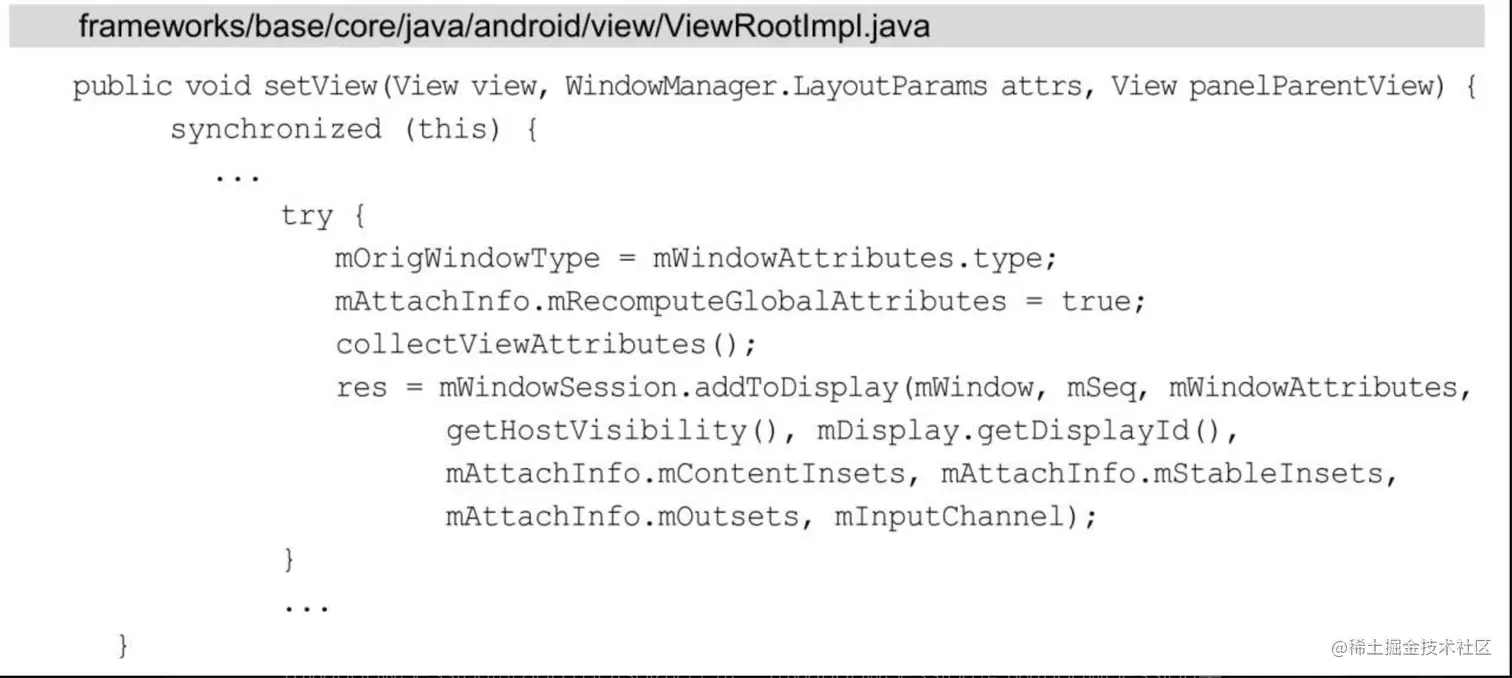

在setView 方法中有很多逻辑，这里只截取了一小部分，主要就是调用了mWindowSession的addToDisplay方法，mWindowSession是IWindowSession类型的，它是一个Binder对象，用于进行进程间通信，IWindowSession是Client端的代理，它的Server端的实现为Session，此前的代码逻辑都是运行在本地进程的，而Session的addToDisplay方法则运行在WMS所在的进程（SystemServer进程）中，如下图所示。

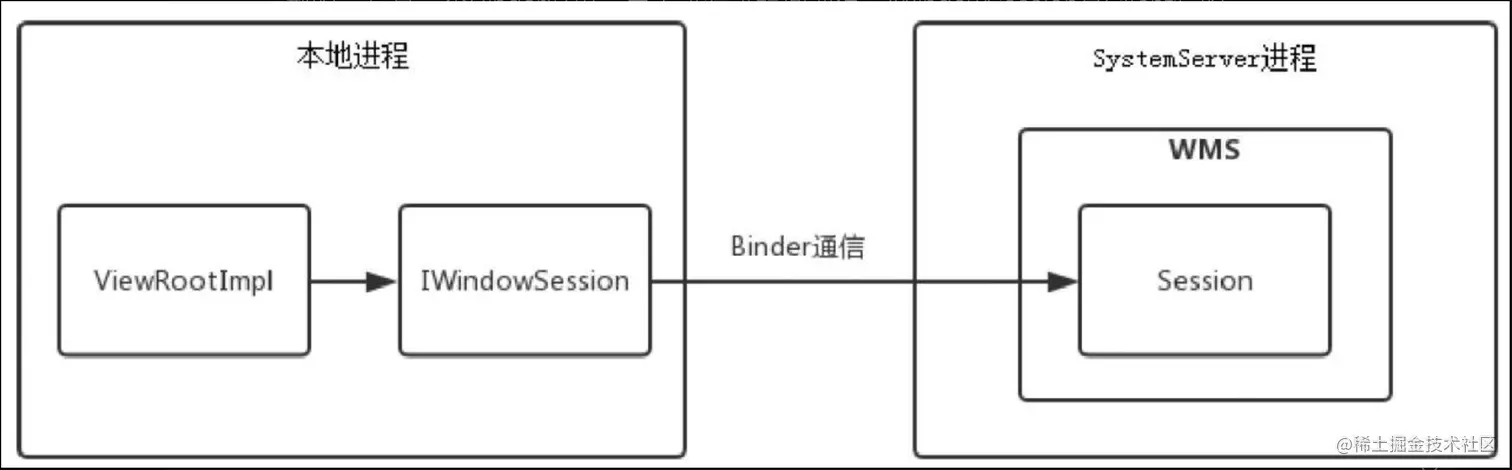

从上图可以看出，本地进程的ViewRootImpl要想和WMS进行通信需要经过Session，那么Session为何包含在WMS中呢？我们接着往下看Session的addToDisplay方法，如下所示：

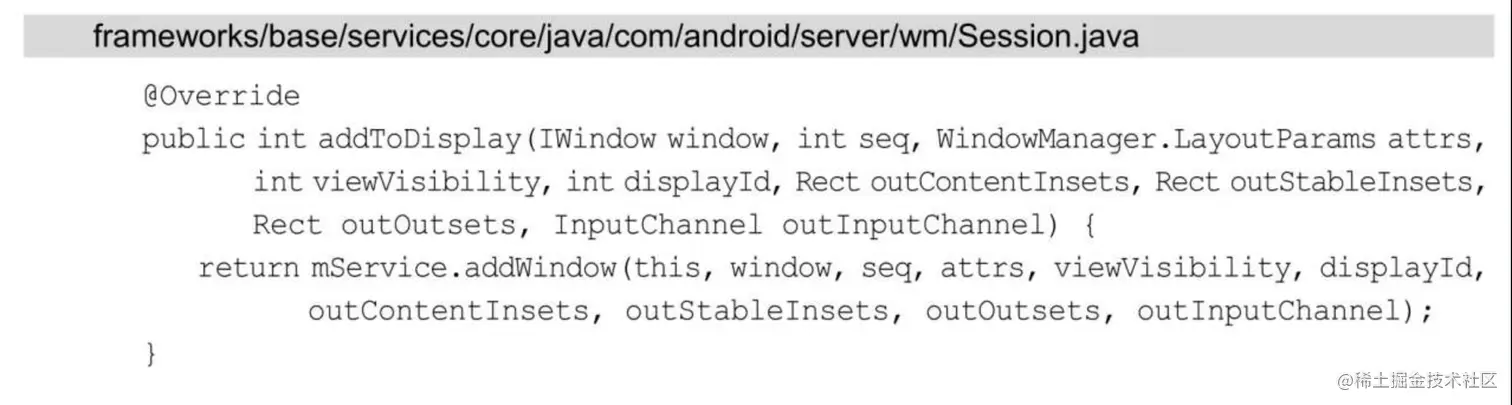

在addToDisplay方法中调用了WMS的addWindow方法，并将自身也就是Session作为参数传了进去，每个应用程序进程都会对应一个Session，WMS会用ArrayList来保存这些Session，这就是为什么图中的WMS包含Session的原因。

这样剩下的工作就交给WMS来处理，在WMS中会为这个添加的窗口分配Surface，并确定窗口显示次序，可见负责显示界面的是画布Surface，而不是窗口本身。WMS会将它所管理的Surface 交由SurfaceFlinger处理，SurfaceFlinger会将这些Surface混合并绘制到屏幕上。

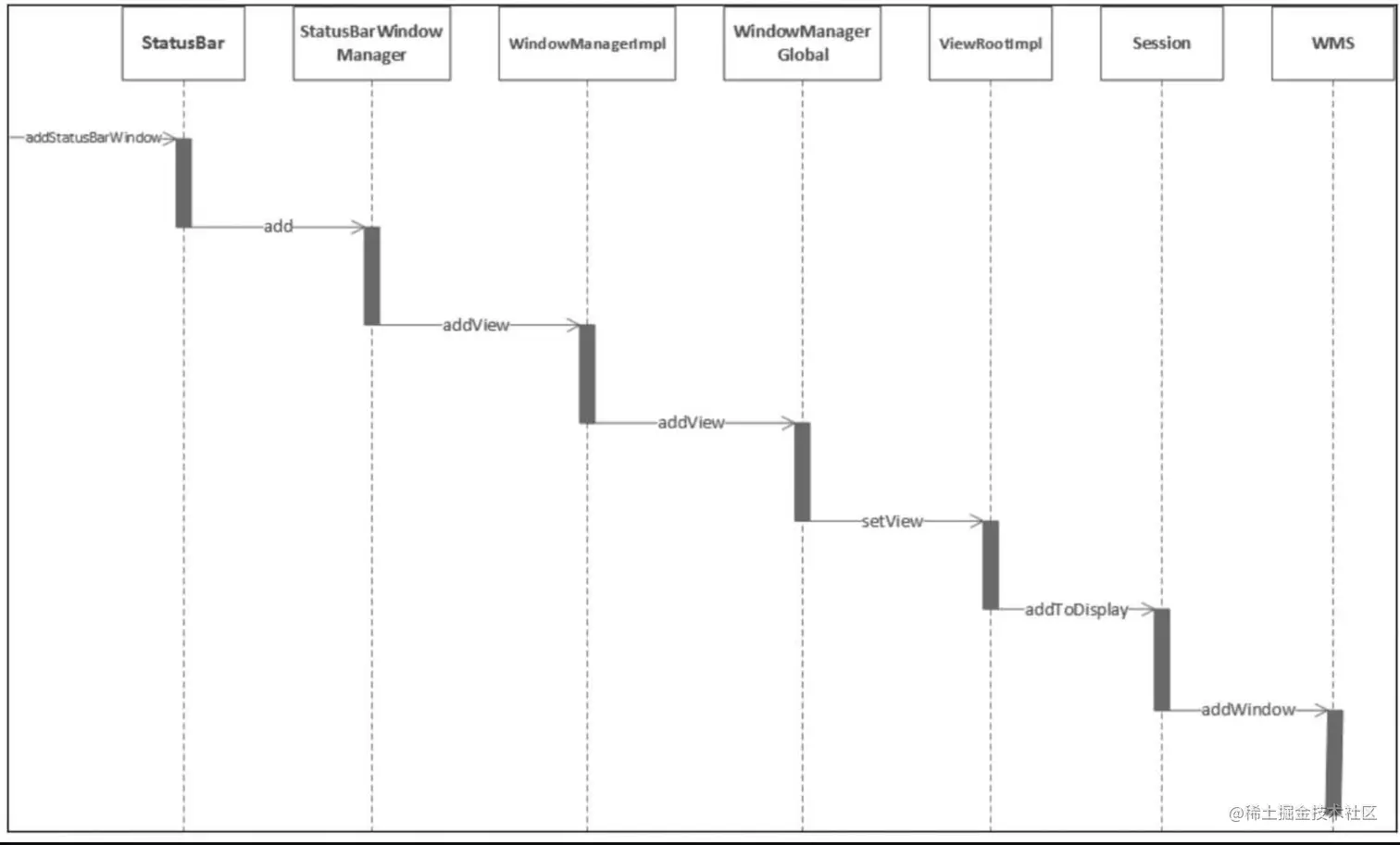

系统窗口StatusBar的添加过程的时序图如下图所示：

3.4.2 Activity的添加过程

无论是哪种窗口，它的添加过程在WMS 处理部分中基本是类似的，只不过会在权限和窗口显示次序等方面会有些不同。

但是在WindowManager处理部分会有所不同，这里以最典型的应用程序窗口Activity为例，Activity在启动过程中，如果Activity所在的进程不存在则会创建新的进程，创建新的进程之后就会运行代表主线程的实例ActivityThread，ActivityThread 管理着当前应用程序进程的线程，这在Activity的启动过程中运用得很明显，当界面要与用户进行交互时，会调用ActivityThread的handleResumeActivity方法，如下所示：

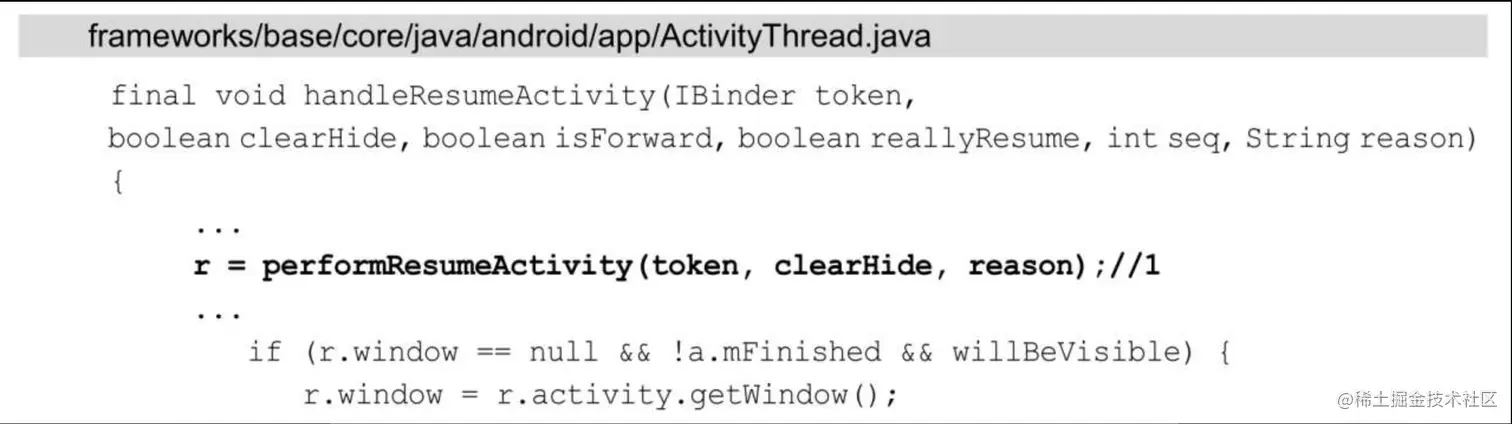

注释1处的performResumeActivity方法最终会调用Activity的onResume方法。

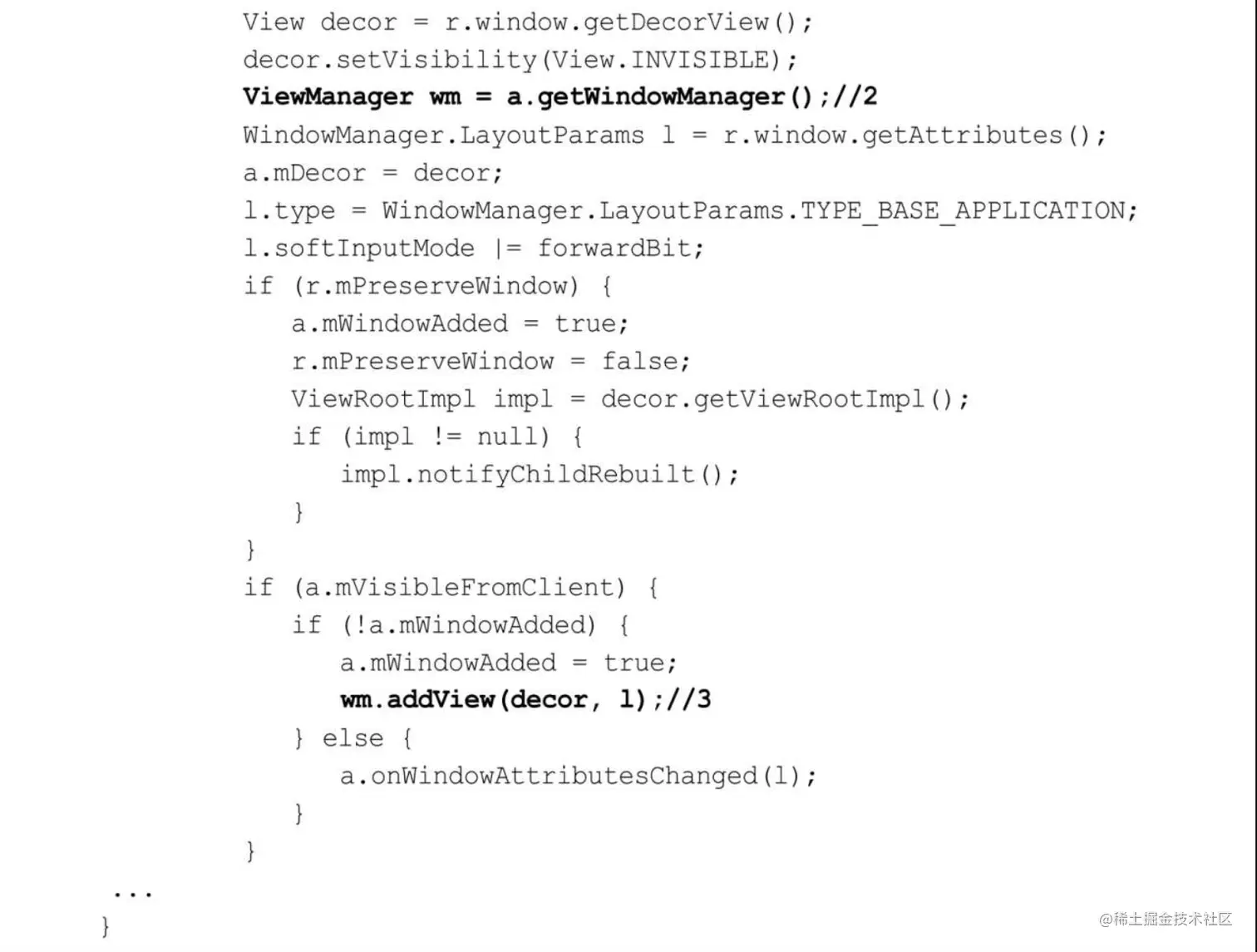

在注释2处得到ViewManager类型的wm对象。

在注释3处调用了ViewManager的addView方法，而addView方法则是在WindowManagerImpl中实现的，此后的过程在上面的系统窗口StatusBar的添加过程中已经讲过，唯一需要注意的是ViewManager的addView方法的第一个参数为DecorView，这说明Acitivty窗口中会包含DecorView。

3.4.3 Window的更新过程

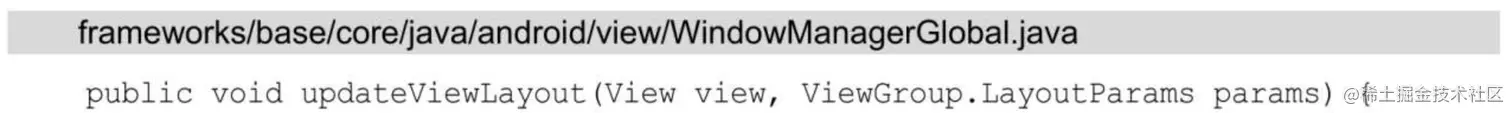

Window 的更新过程和Window 的添加过程是类似的。需要调用ViewManager 的updateViewLayout 方法，updateViewLayout 方法在WindowManagerImpl中实现，WindowManagerImpl的updateViewLayout方法会调用WindowManagerGlobal的updateViewLayout方法，如下所示：

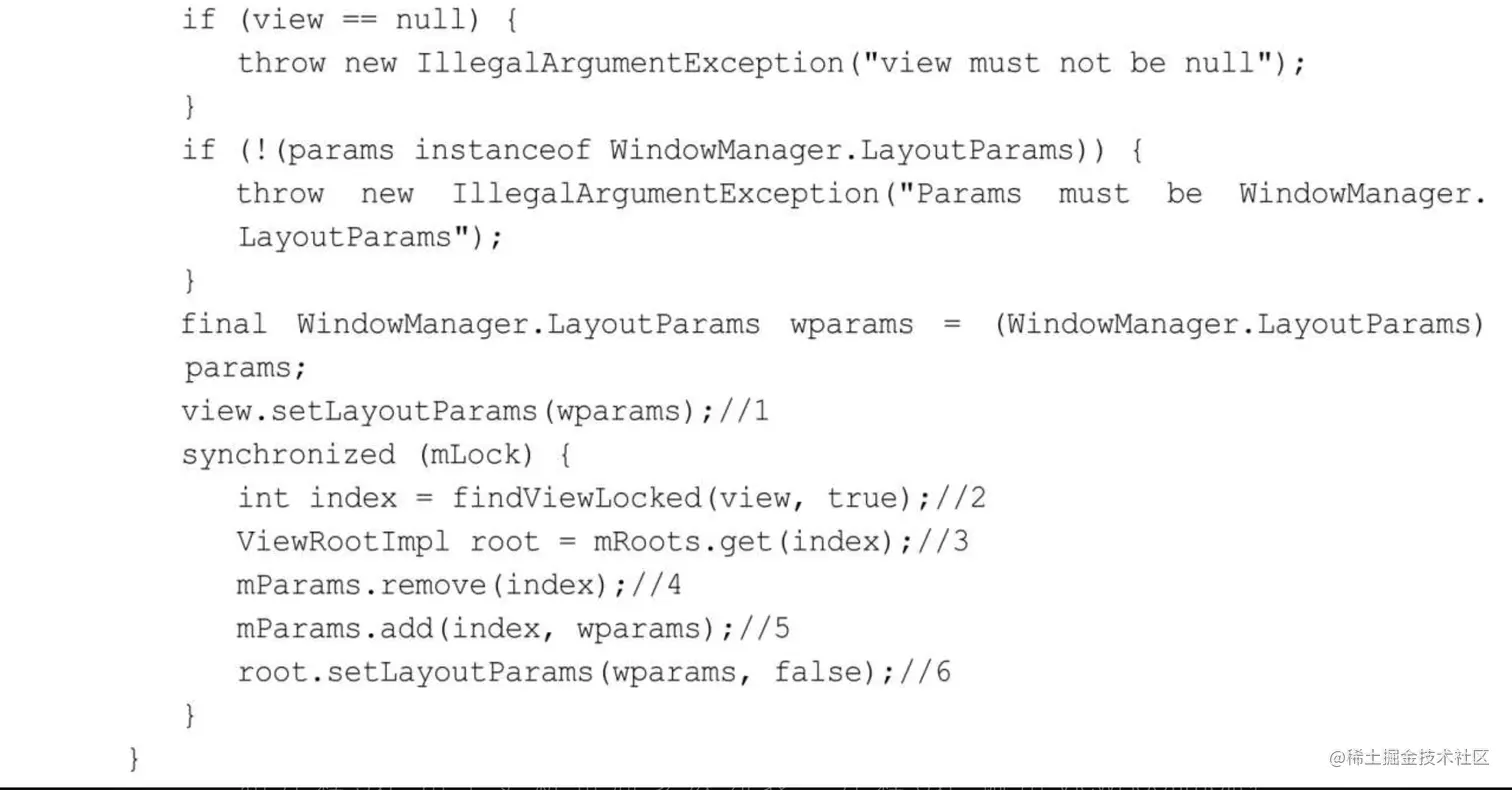

注释1处将更新的参数设置到View中。

注释2处得到要更新的窗口在View列表中的索引，

注释3处在ViewRootImpl列表中根据索引得到窗口的ViewRootImpl，

注释4和注释5处用于更新布局参数列表，

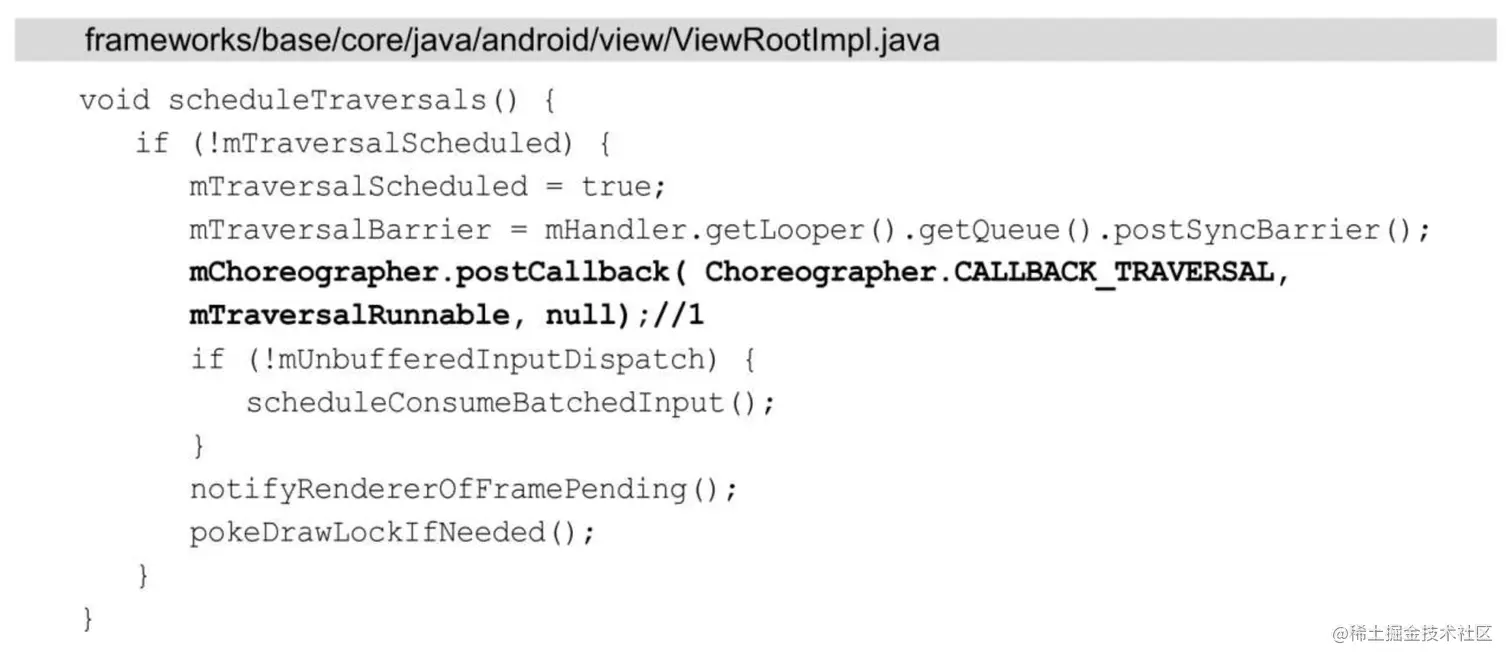

注释6处调用ViewRootImpl的setLayoutParams方法将更新的参数设置到ViewRootImpl 中。ViewRootImpl 的setLayoutParams 方法在最后会调用ViewRootImpl的scheduleTraversals方法，如下所示：

注释1处的Choreographer译为“舞蹈指导”，用于接收显示系统的VSync信号，在下一个帧渲染时控制执行一些操作。Choreographer的postCallback方法用于发起添加回调，这个添加的回调将在下一帧被渲染时执行。这个添加的回调指的是注释1处的TraversalRunnable类型的mTraversalRunnable，如下所示：

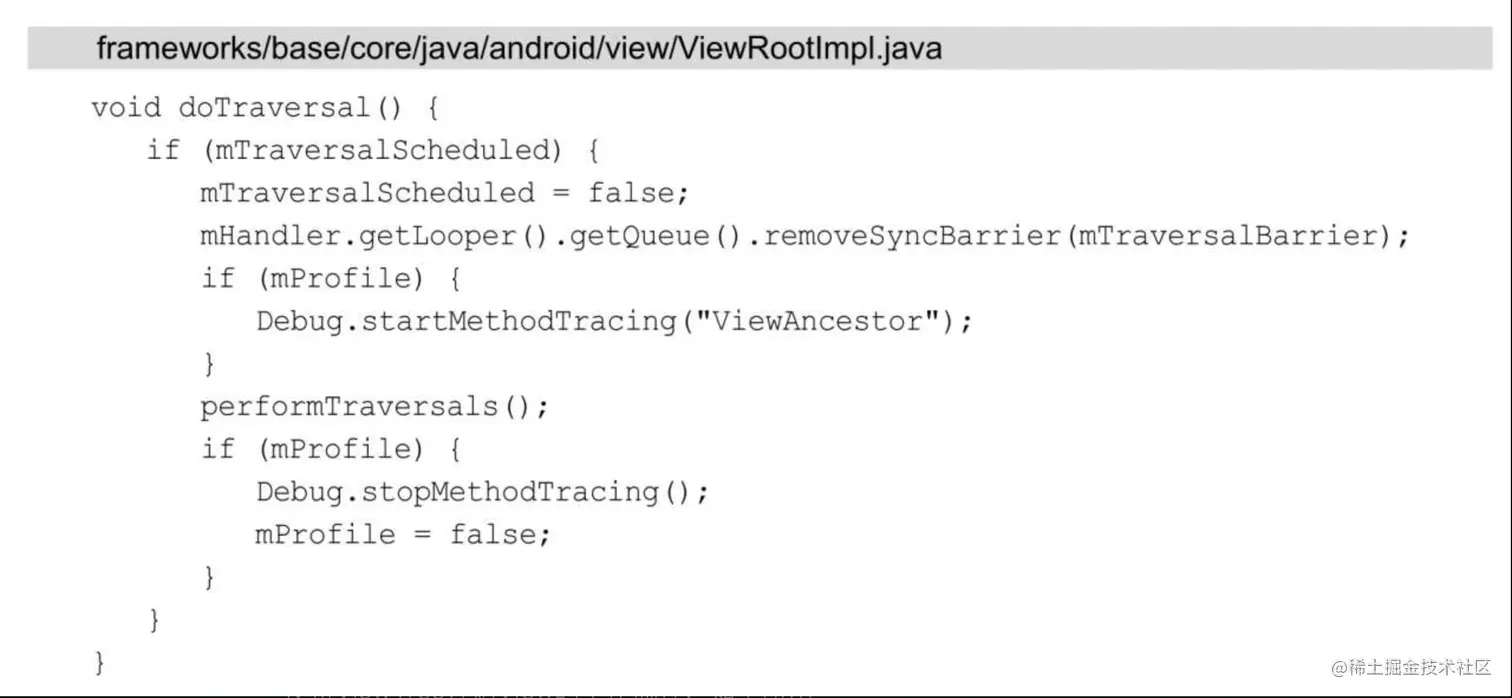

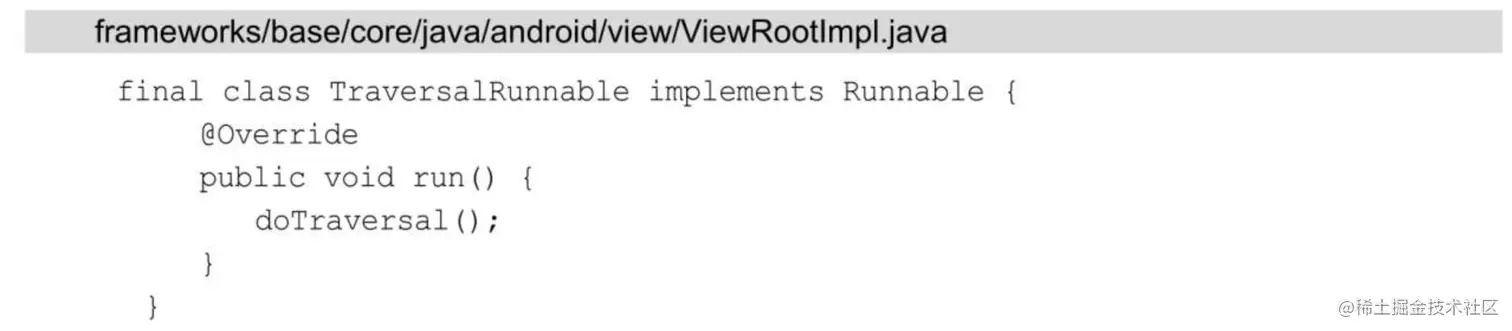

在TraversalRunnable的run方法中调用了doTraversal方法，如下所示：

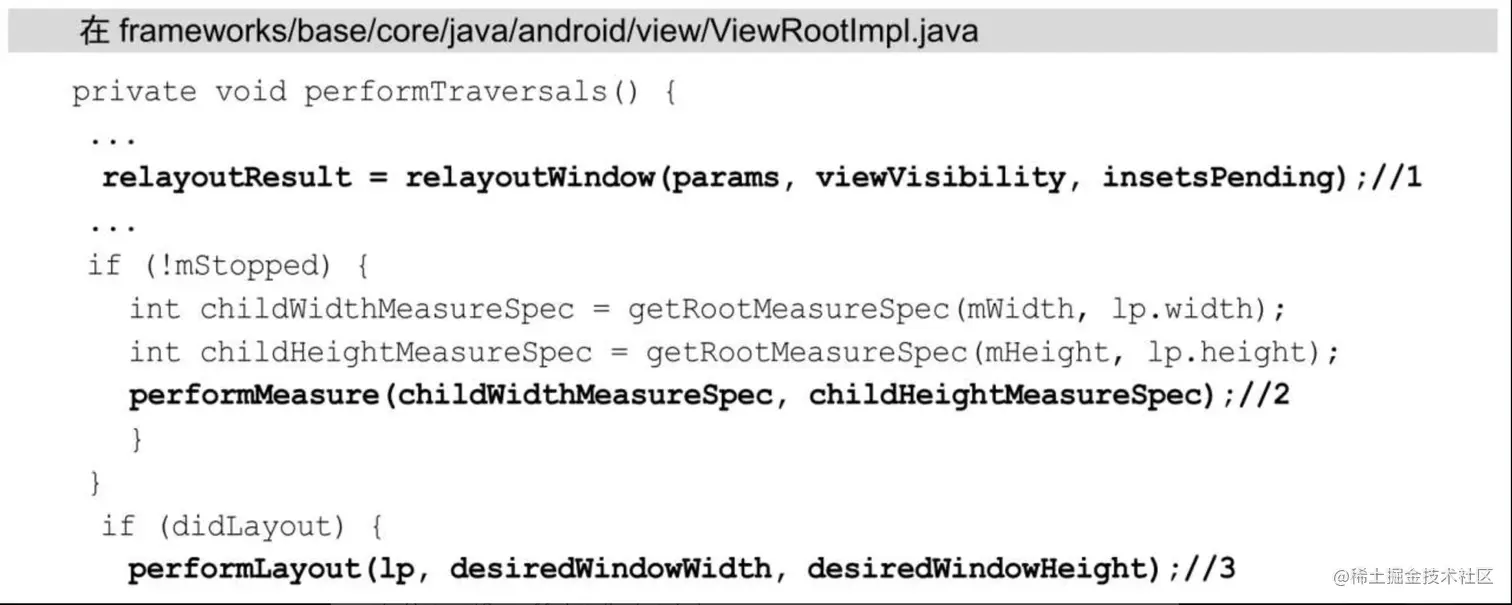

在doTraversal 方法中又调用了performTraversals 方法，performTraversals 方法使得ViewTree开始View的工作流程，如下所示：

注释1处的relayoutWindow方法内部会调用IWindowSession的relayout方法来更新Window视图，最终会调用WMS的relayoutWindow 方法。

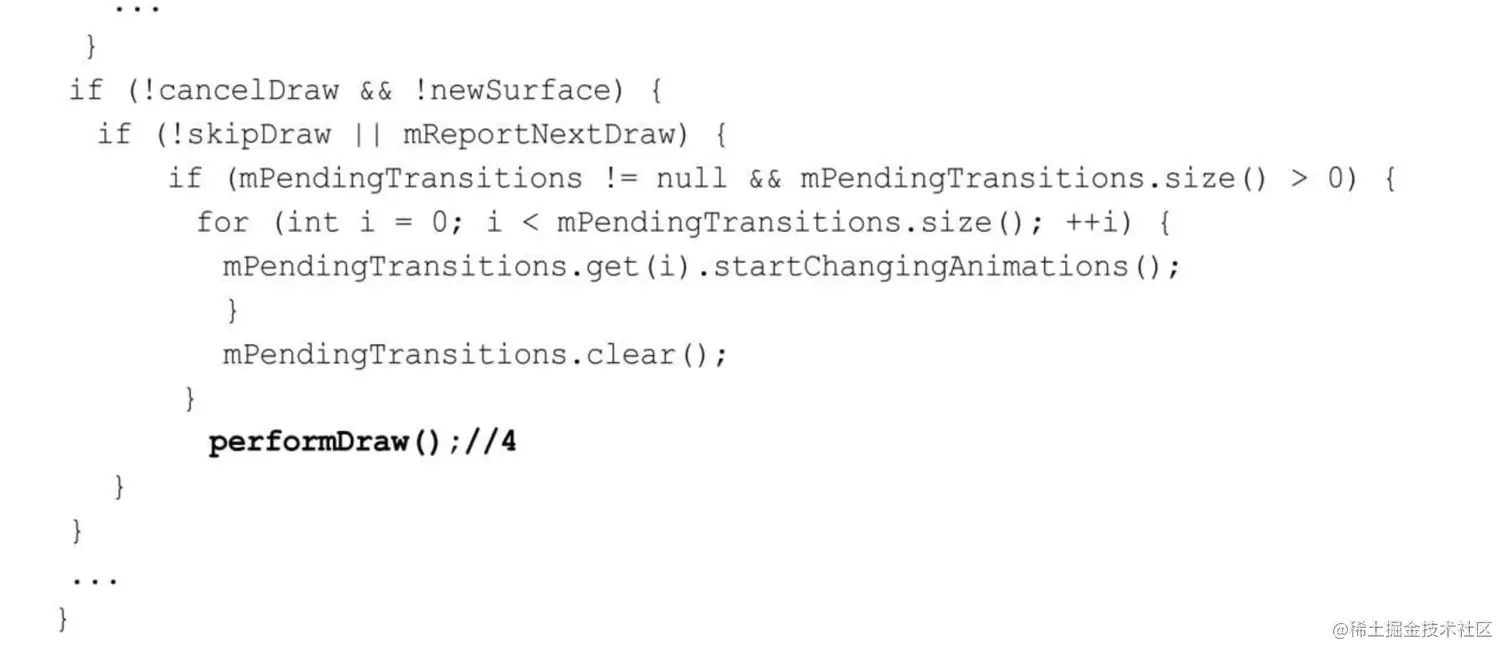

除此之外，performTraversals方法还会在注释2、3、4处分别调用performMeasure、performLayout和performDraw方法，它们的内部又会调用View的measure、layout和draw方法，这样就完成了View的工作流程。在performTraversals方法中更新了Window视图，又执行Window中的View的工作流程，这样就完成了Window的更新。
