3.1 Android8.0的AMS家族

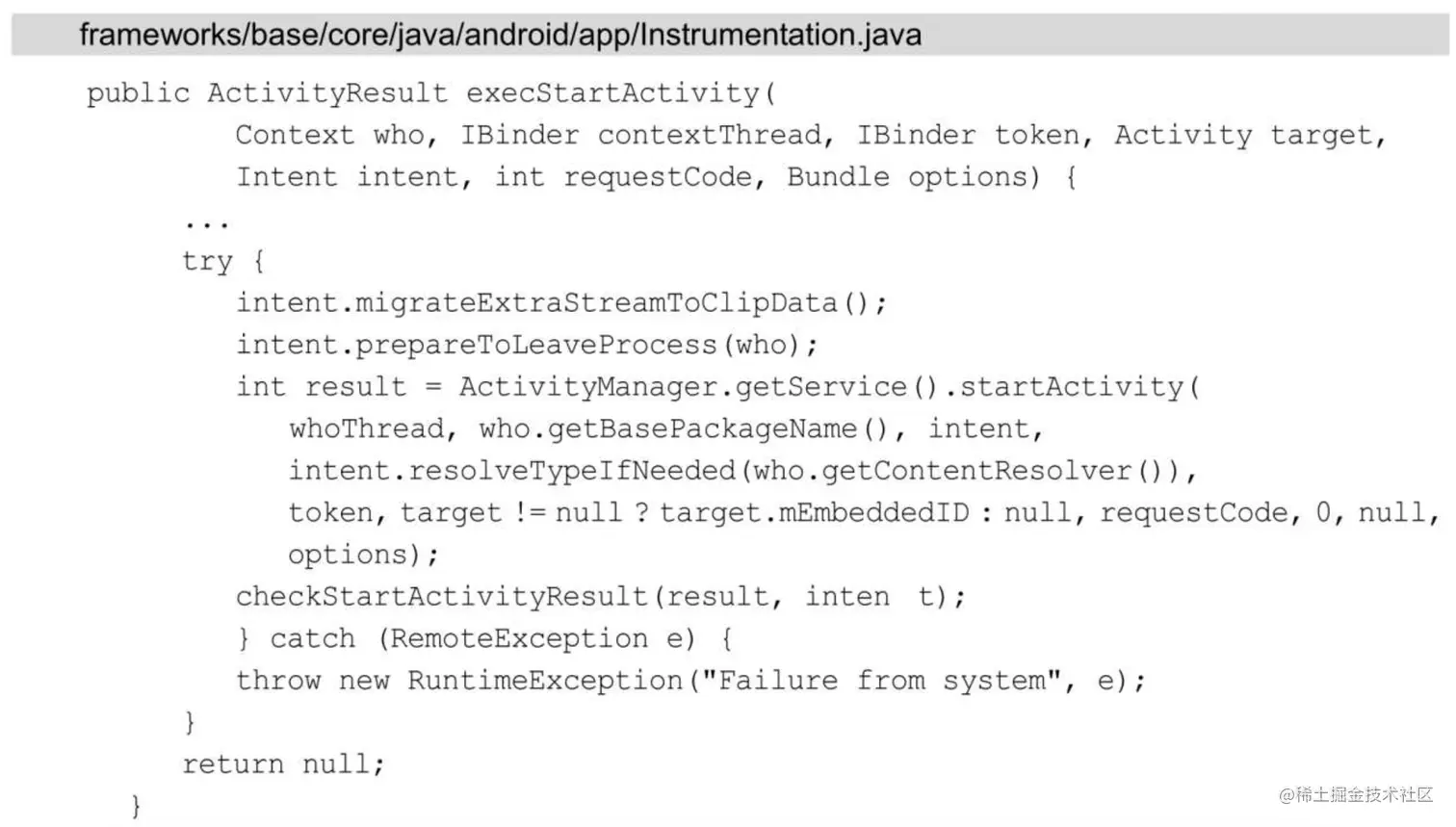

在Activity的启动过程中会调用Instrumentation的execStartActivity方法，如下所示：

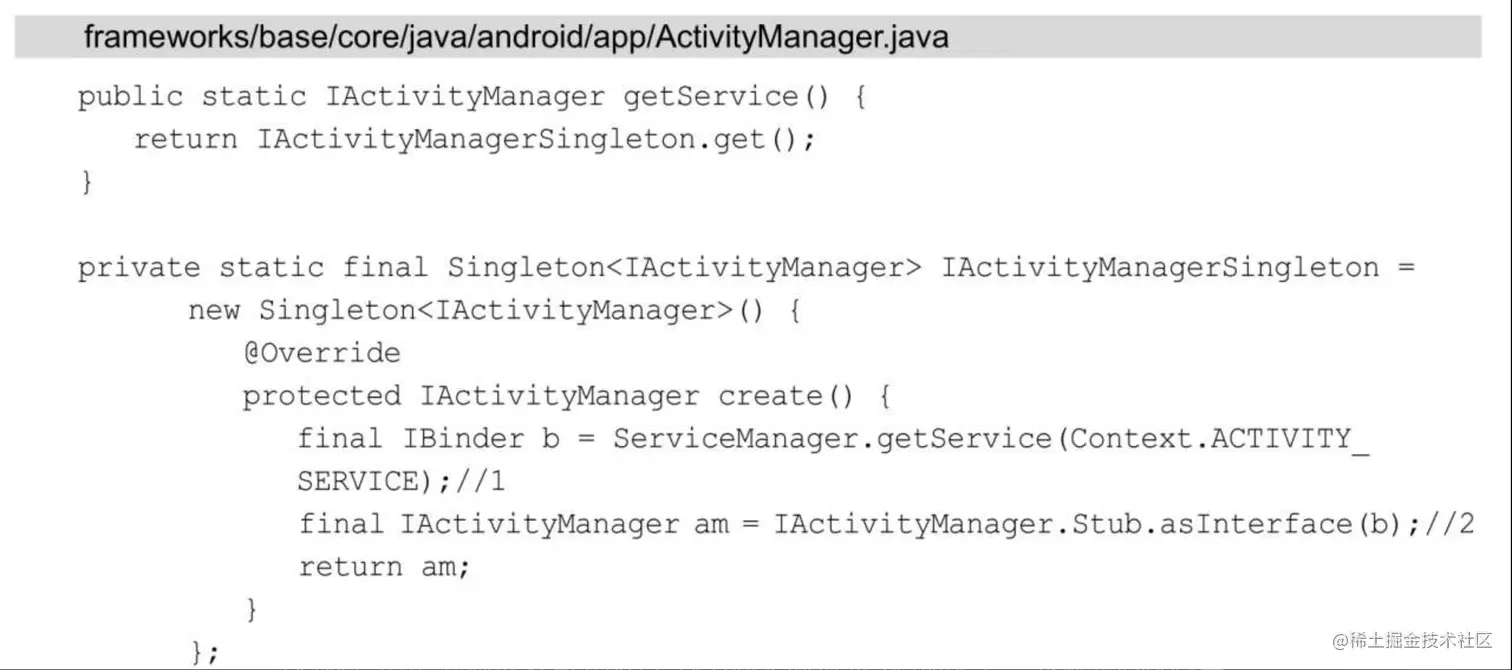

ActivityManager的getService方法，如下所示：

getService方法调用了IActivityManagerSingleton的get方法，IActivityManagerSingleton是一个Singleton类。

在注释1处得到名为“activity”的Service引用（Context.ACTIVITY_SERVICE的值为“activity”），也就是IBinder类型的AMS的引用。

接着在注释2处将它转换成IActivityManager类型的对象，这段代码采用的是AIDL，IActivityManager.java类是由AIDL工具在编译时自动生成的，IActivityManager.aidl的文件路径为frameworks/base/core/java/android/app/IActivityManager.aidl。

我们回到Instrumentation的execStartActivity方法，在注释1处实际上调用的是AMS的execStartActivity方法。

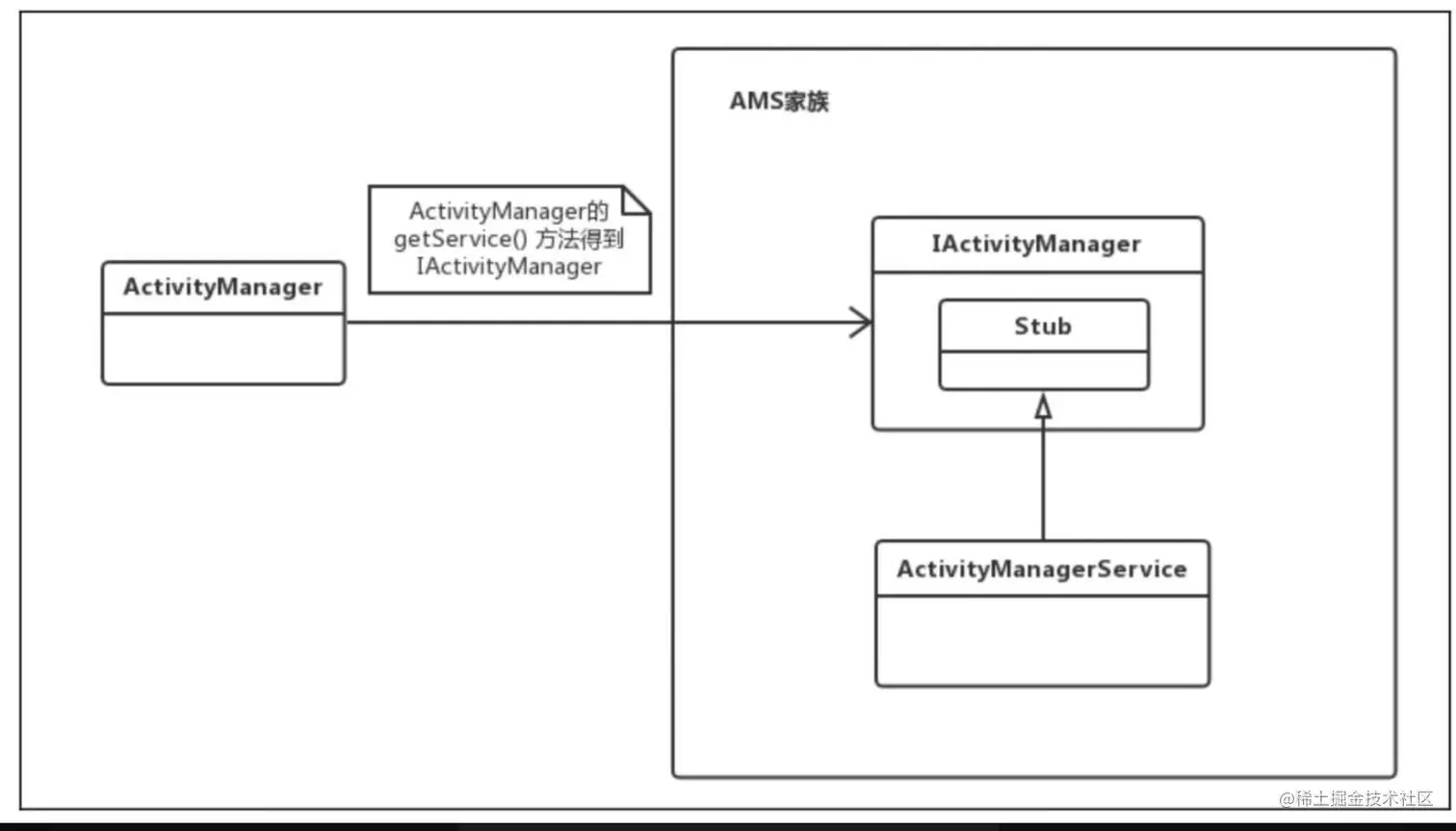

Android 8.0的AMS家族，如图所示。

3.2 AMS的启动过程

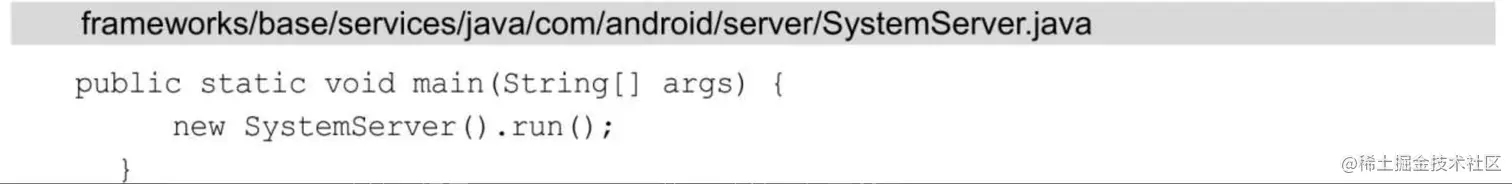

AMS的启动是在SystemServer进程中启动的，如下所示：

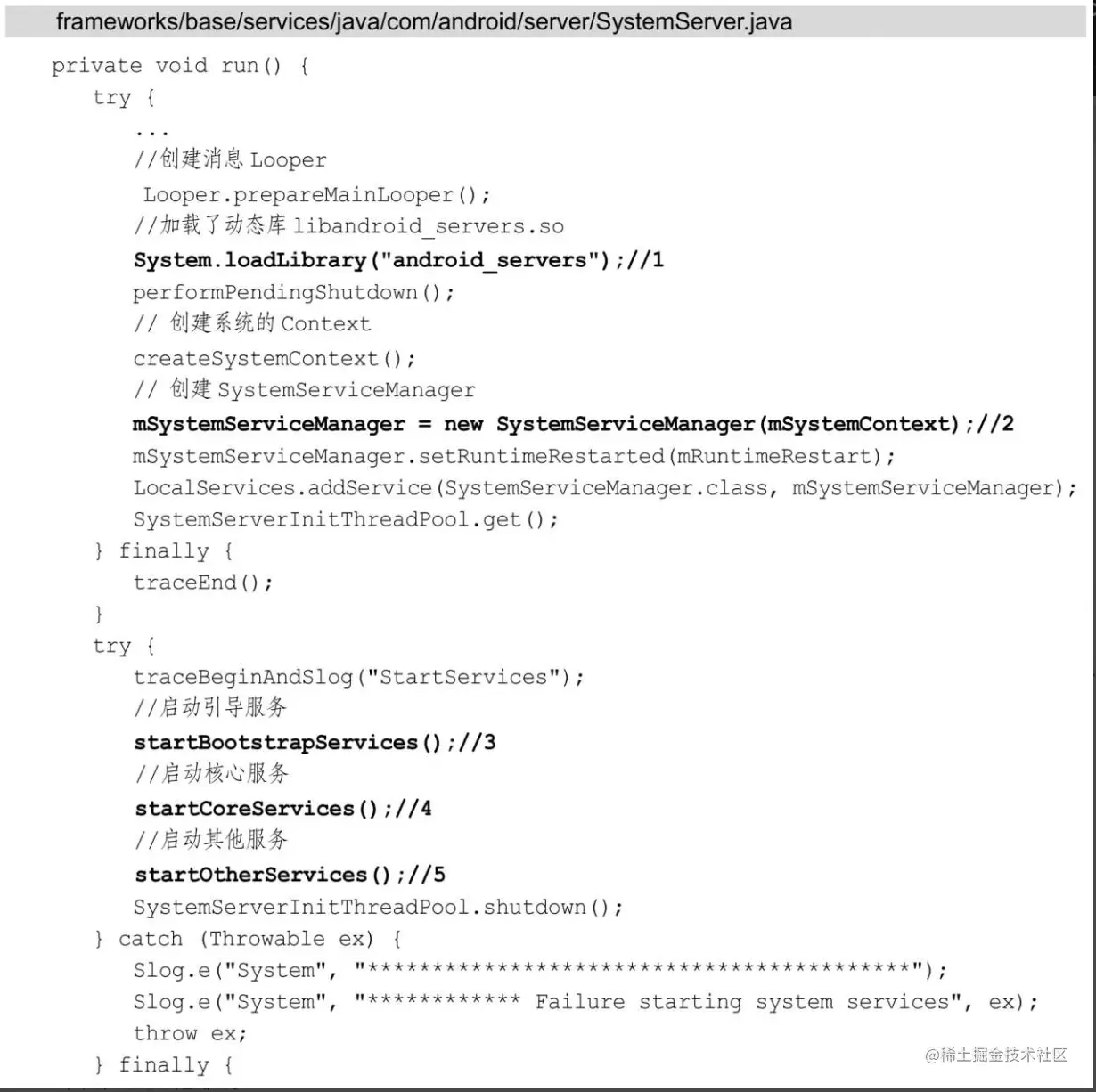

main方法只调用了SystemServer的run方法，如下所示：

在注释1处加载了动态库libandroid_servers.so。

接下来在注释2处创建SystemServiceManager，它会对系统的服务进行创建、启动和生命周期管理。

在注释3处的startBootstrapServices方法中用SystemServiceManager启动了ActivityManagerService、PowerManagerService、PackageManagerService 等服务。

在注释4处的startCoreServices 方法中则启动了DropBoxManagerService、BatteryService、UsageStatsService和WebViewUpdateService。

在注释5处的startOtherServices 方法中启动了CameraService、AlarmManagerService、VrManagerService等服务。

这些服务的父类均为SystemService。从注释3、注释4、注释5处的方法可以看出，官方把系统服务分为了3种类型，分别是引导服务、核心服务和其他服务，其中其他服务是一些非紧要和不需要立即启动的服务。

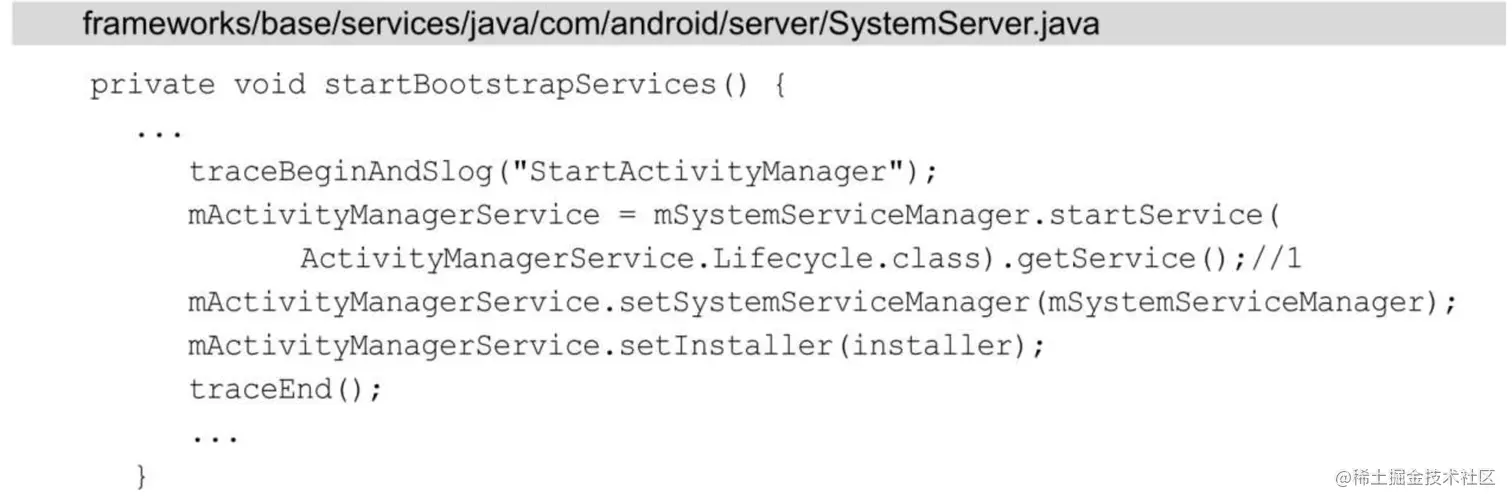

我们主要来查看引导服务AMS是如何启动的，注释3处的startBootstrapServices方法如下所示：

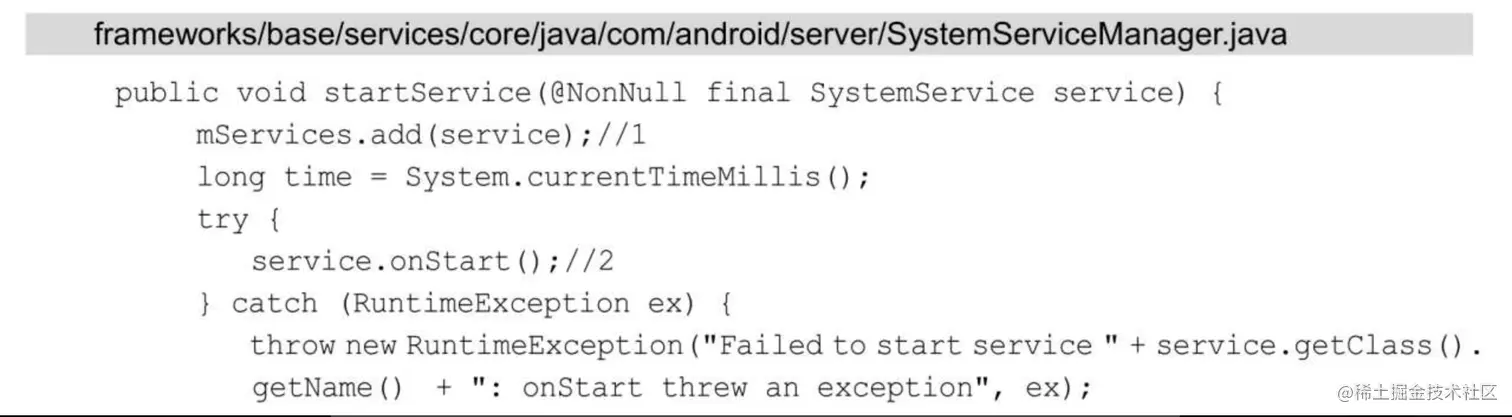

在注释1处调用了SystemServiceManager的startService方法，该方法的参数是ActivityManagerService.Lifecycle.class：

传入的SystemService类型的service对象的值为ActivityManagerService.Lifecycle.class。

在注释1处将service对象添加到ArrayList类型的mServices中来完成注册。

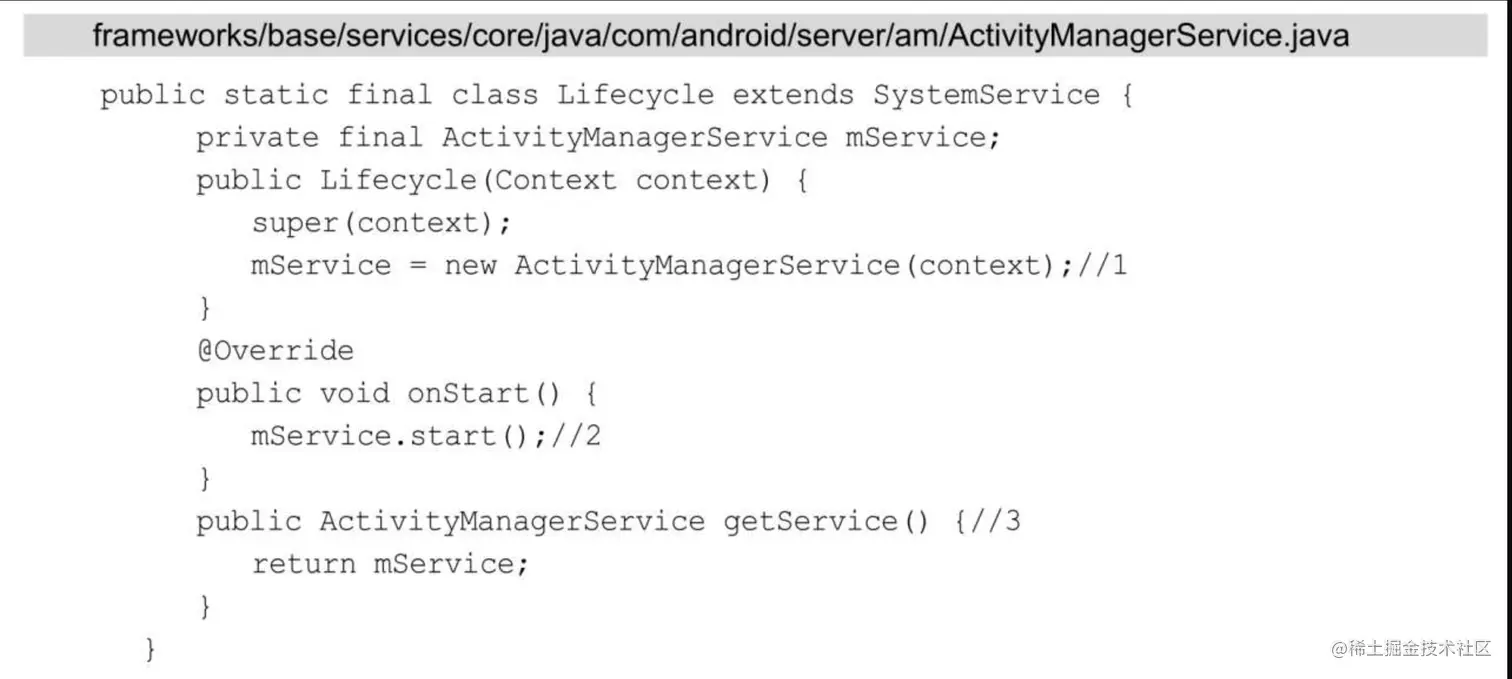

在注释2处调用service的onStart方法来启动service对象，这个service对象具体指的是什么呢？我们接着往下看，Lifecycle是AMS的内部类，代码如下所示：

上面的代码需要结合SystemServiceManager的startService方法来分析。

注释1处，在Lifecycle的构造方法中创建了AMS实例。

当调用SystemService类型的service的onStart方法时，实际上是调用了注释2处AMS的start方法。

注释3处的Lifecycle的getService方法返回AMS实例，

这样我们就知道SystemServer的startBootstrapServices方法的注释1处mSystemServiceManager.startService（ActivityManagerService.Lifecycle.class）.getService（）实际得到的就是AMS实例，AMS的启动过程就讲到这里。

3.3 AMS与应用程序进程

要启动一个应用程序，首先要保证这个应用程序所需要的应用程序进程已经存在。在启动应用程序时AMS会检查这个应用程序需要的应用程序进程是否存在，不存在就会请求Zygote进程创建需要的应用程序进程。

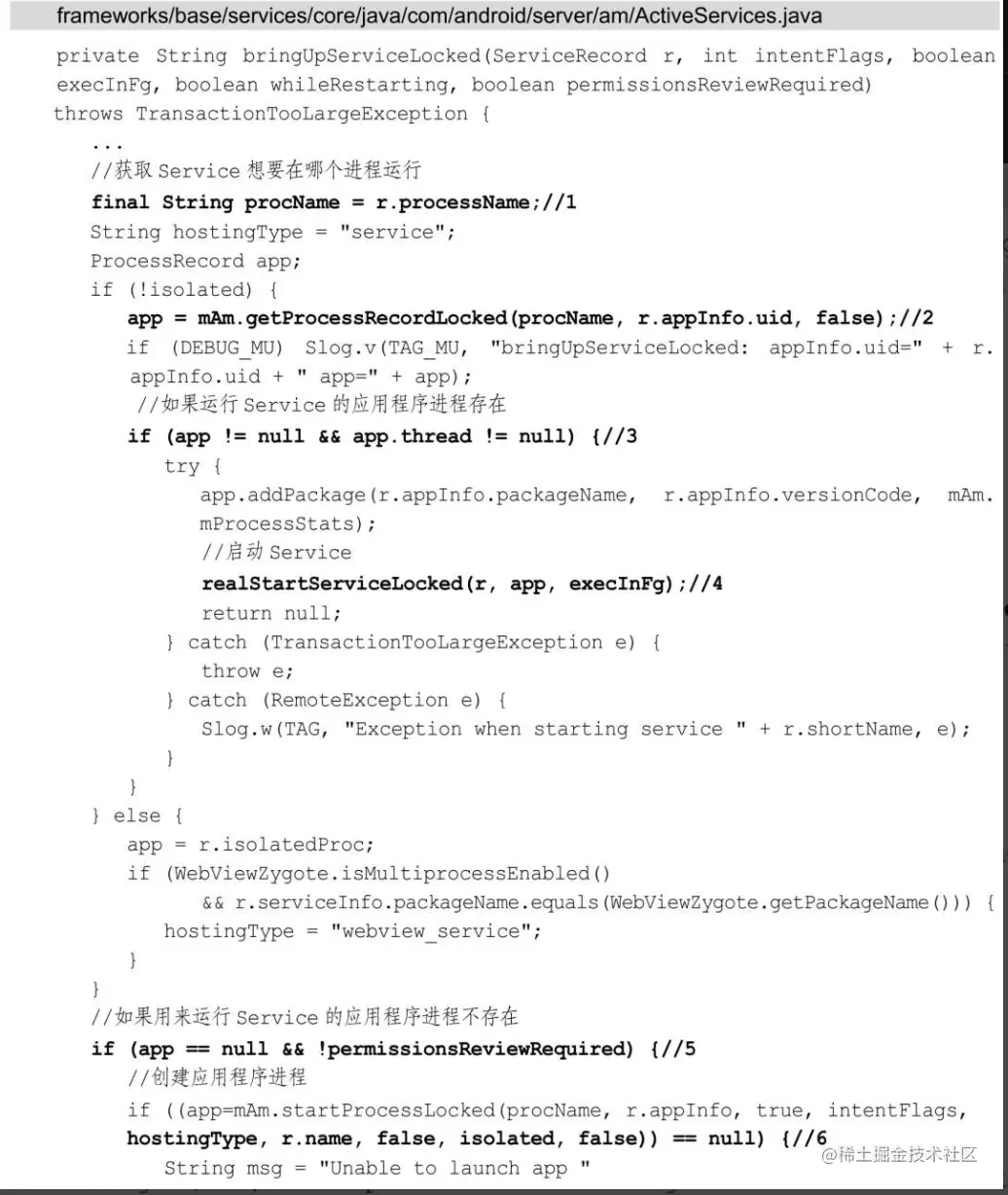

这里以Service的启动过程为例，来分析AMS与应用程序进程的关系。Service在启动过程中会调用ActiveServices的bringUpServiceLocked方法，如下所示：

在注释1处得到ServiceRecord的processName的值并赋值给procName，其中processName用来描述Service想要在哪个进程运行，默认是当前进程，我们也可以在AndroidManifest文件中设置android：process属性来新开启一个进程运行Service。

在注释2处将procName和Service的uid传入到AMS的getProcessRecordLocked方法中，来查询是否存在一个与Service对应的ProcessRecord类型的对象app，ProcessRecord主要用来描述运行的应用程序进程的信息。

在注释5处判断Service对应的app为null则说明用来运行Service的应用程序进程不存在，则调用注释6处的AMS的startProcessLocked方法来创建对应的应用程序进程。

在注释3处判断如果用来运行Service的应用程序进程存在，则调用注释4处的realStartServiceLocked方法来启动Service。

总结一下，AMS与应用程序进程的关系主要有以下两点：

• 启动应用程序时AMS会检查这个应用程序需要的应用程序进程是否存在。
• 如果需要的应用程序进程不存在，AMS就会请求Zygote进程创建需要的应用程序进程。

3.4 AMS重要的数据结构

3.4.1 解析ActivityRecord

ActivityRecord的内部记录了Activity的所有信息，因此它用来描述一个Activity，它是在启动Activity 时被创建的，具体是在ActivityStarter 的startActivity方法中被创建的。

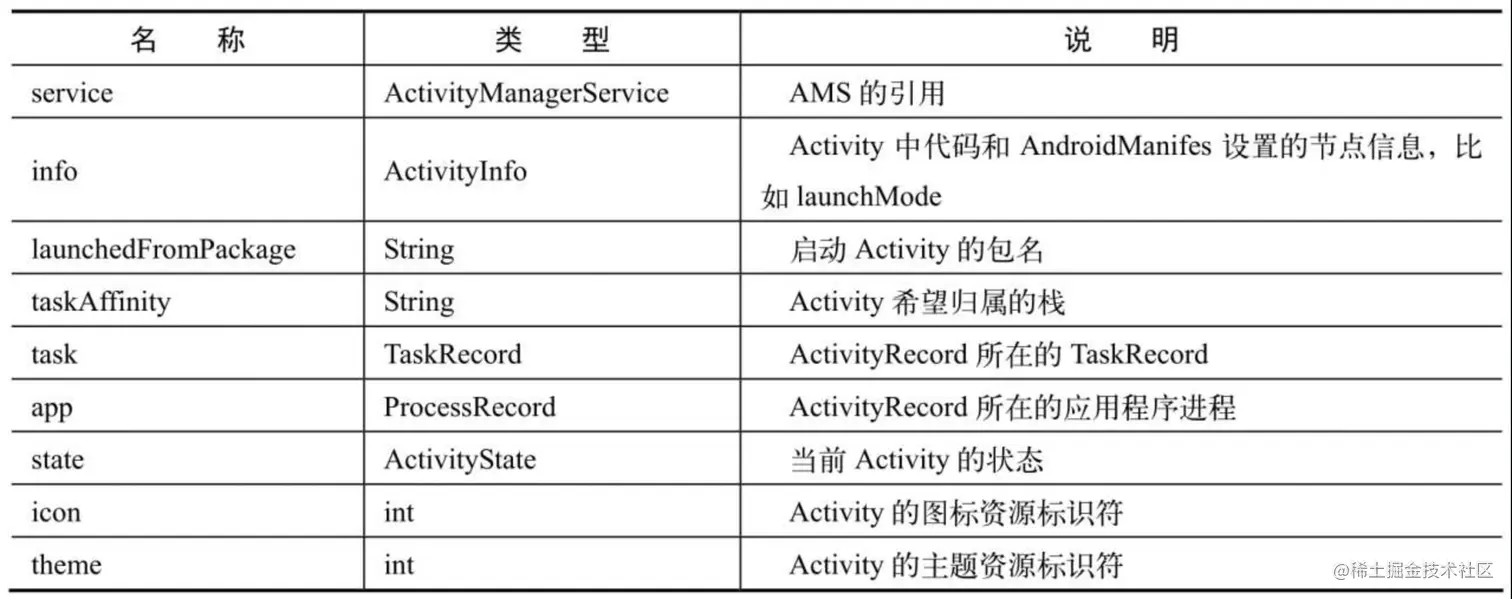

关于ActivityRecord的部分重要成员变量：

从上表可以看出ActivityRecord的作用，其内部存储了Activity的所有信息，包括AMS的引用、AndroidManifes节点信息、Activity状态、Activity资源信息和Activity进程相关信息等。

需要注意的是其中含有该ActivityRecord所在的TaskRecord，这就将ActivityRecord和TaskRecord关联在一起，它们是Activity任务栈模型的重要成员，我们接着来查看TaskRecord。

3.4.2 解析TaskRecord

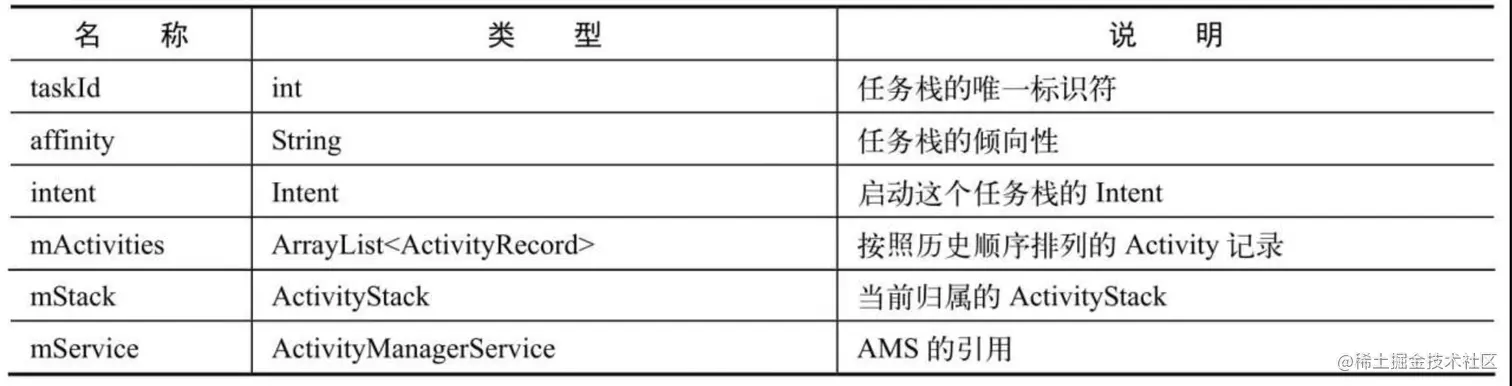

TaskRecord 用来描述一个Activity任务栈，其内部也有很多的成员变量，这里挑出一些重要的成员变量进行介绍，如下表所示。

从上表可以发现TaskRecord的作用，其内部存储了任务栈的所有信息，包括任务栈的唯一标识符、任务栈的倾向性、任务栈中的Activity记录和AMS的引用等。

需要注意的是其中含有ActivityStack，也就是当前Activity任务栈所归属的ActivityStack，我们接着来查看ActivityStack。

3.4.3 解析ActivityStack

ActivityStack是一个管理类，用来管理系统所有Activity，其内部维护了Activity的所有状态、特殊状态的Activity以及和Activity 相关的列表等数据。

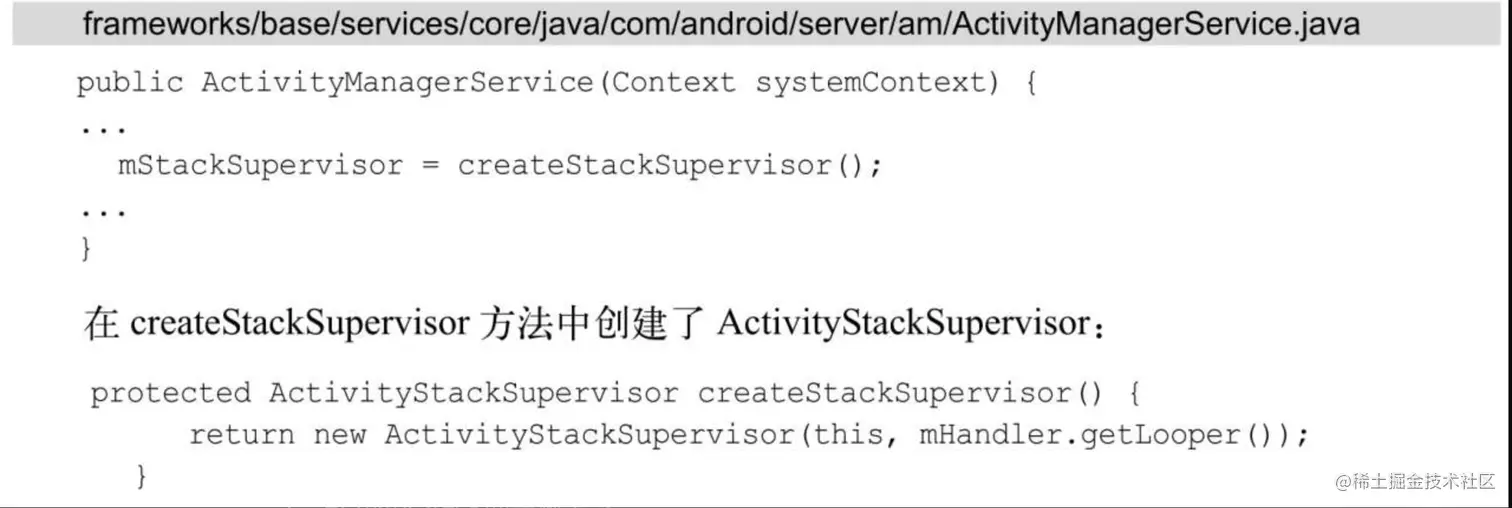

ActivityStack 是由ActivityStackSupervisor来进行管理的，而ActivityStackSupervisor在AMS的构造方法中被创建，如下所示：

3.4.3.1 ActivityStack的实例类型

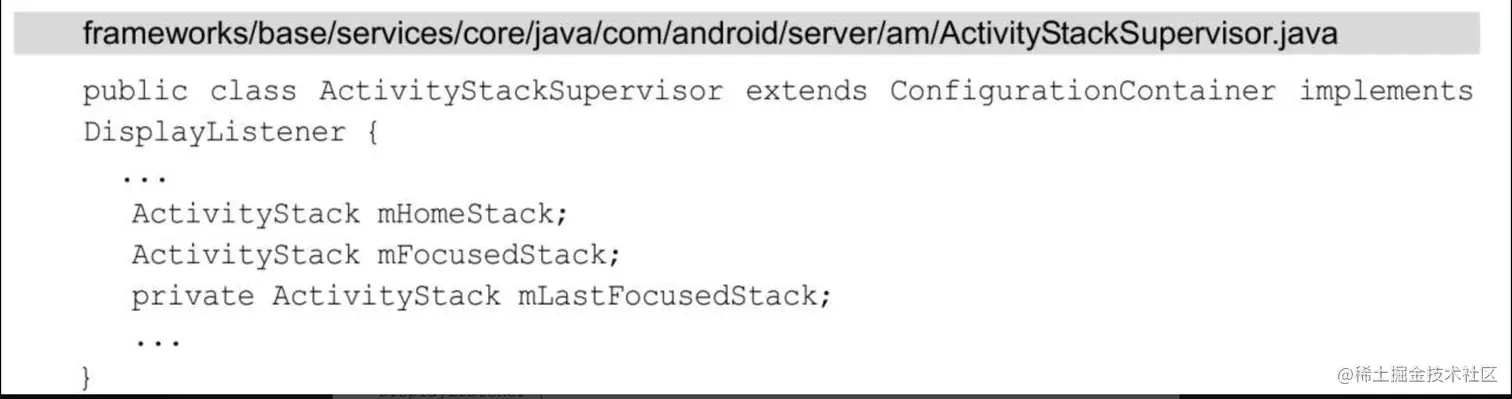

在ActivityStackSupervisor中有多种ActivityStack实例，如下所示：

mHomeStack用来存储Launcher App的所有Activity，mFocusedStack表示当前正在接收输入或启动下一个Activity的所有Activity。mLastFocusedStack表示此前接收输入的所有Activity。

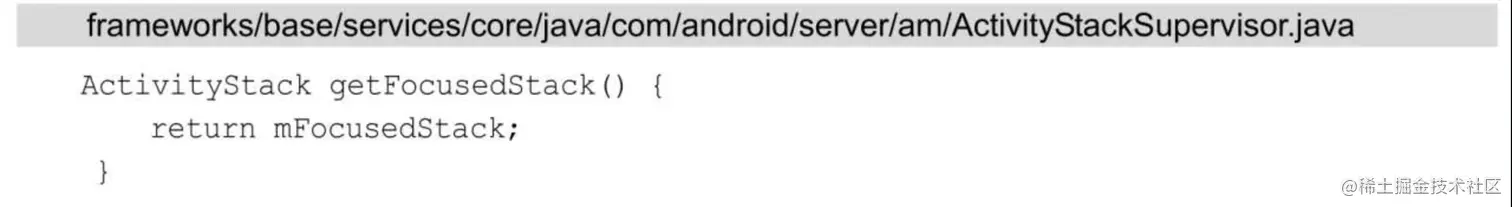

通过ActivityStackSupervisor提供了获取上述ActivityStack 的方法，比如要获取mFocusedStack，只需要调用ActivityStackSupervisor的getFocusedStack方法就可以了：

3.4.3.2 ActivityState

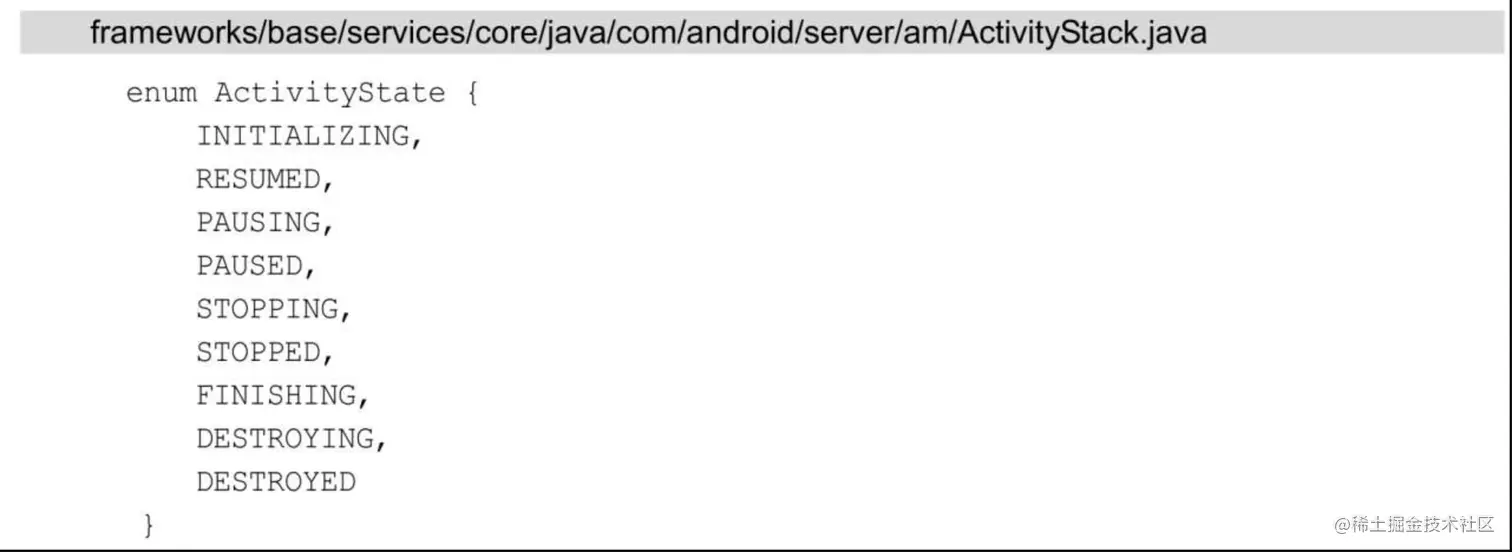

在ActivityStack中通过枚举存储了Activity的所有的状态，如下所示：

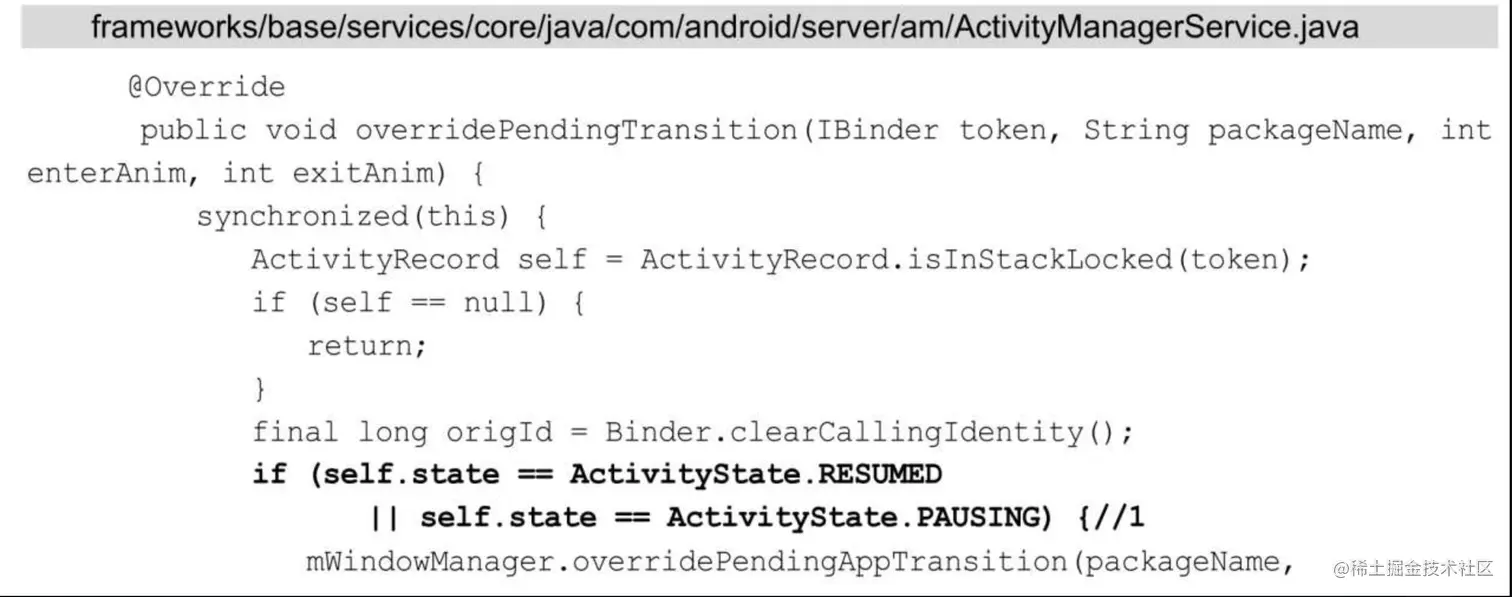

通过名称我们可以很轻易知道这些状态所代表的意义。应用ActivityState 的场景会有很多，比如下面的代码：

overridePendingTransition 方法用于设置Activity的切换动画，在注释1处可以看到只有ActivityState 为RESUMED状态或者PAUSING状态时才会调用WMS类型的mWindowManager对象的overridePendingAppTransition方法来切换动画。

3.4.3.3 特殊状态的Activity

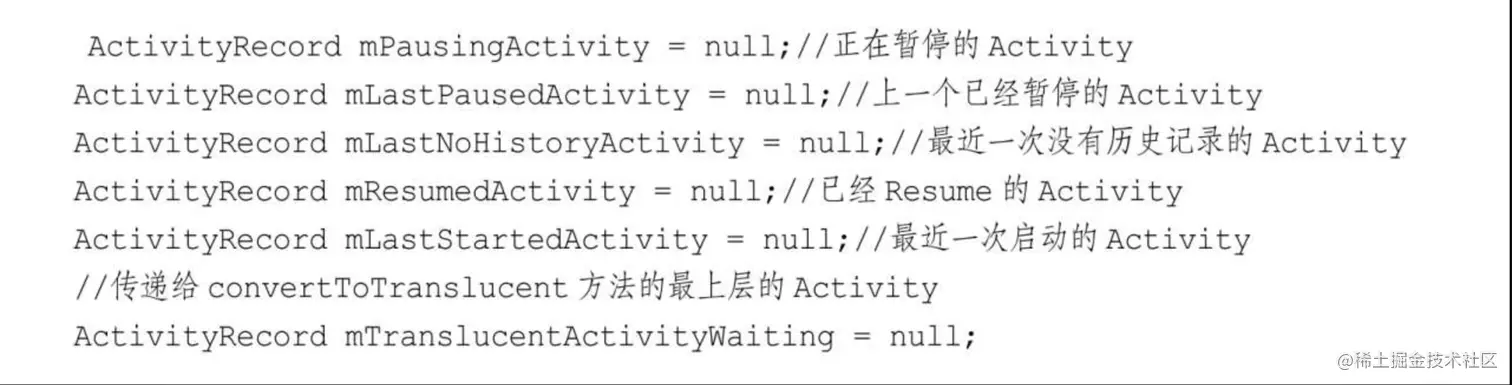

在ActivityStack中定义了一些特殊状态的Activity，如下所示：

这些特殊的状态都是ActivityRecord类型的，ActivityRecord用来记录一个Activity的所有信息。

3.4.3.4 维护的ArrayList

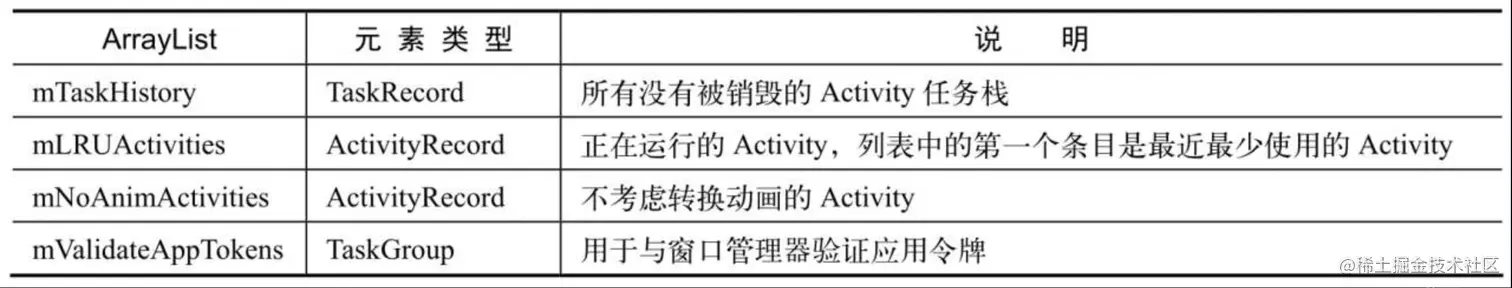

在ActivityStack 中维护了很多ArrayList，这些ArrayList中的元素类型主要有ActivityRecord和TaskRecord，如下表所示。

ActivityStack维护了元素类型为TaskRecord的列表，这样ActivityStack和TaskRecord就有了关联，Activity 任务栈存储在ActivityStack 中。

3.5 Activity栈管理

3.5.1 Activity任务栈模型

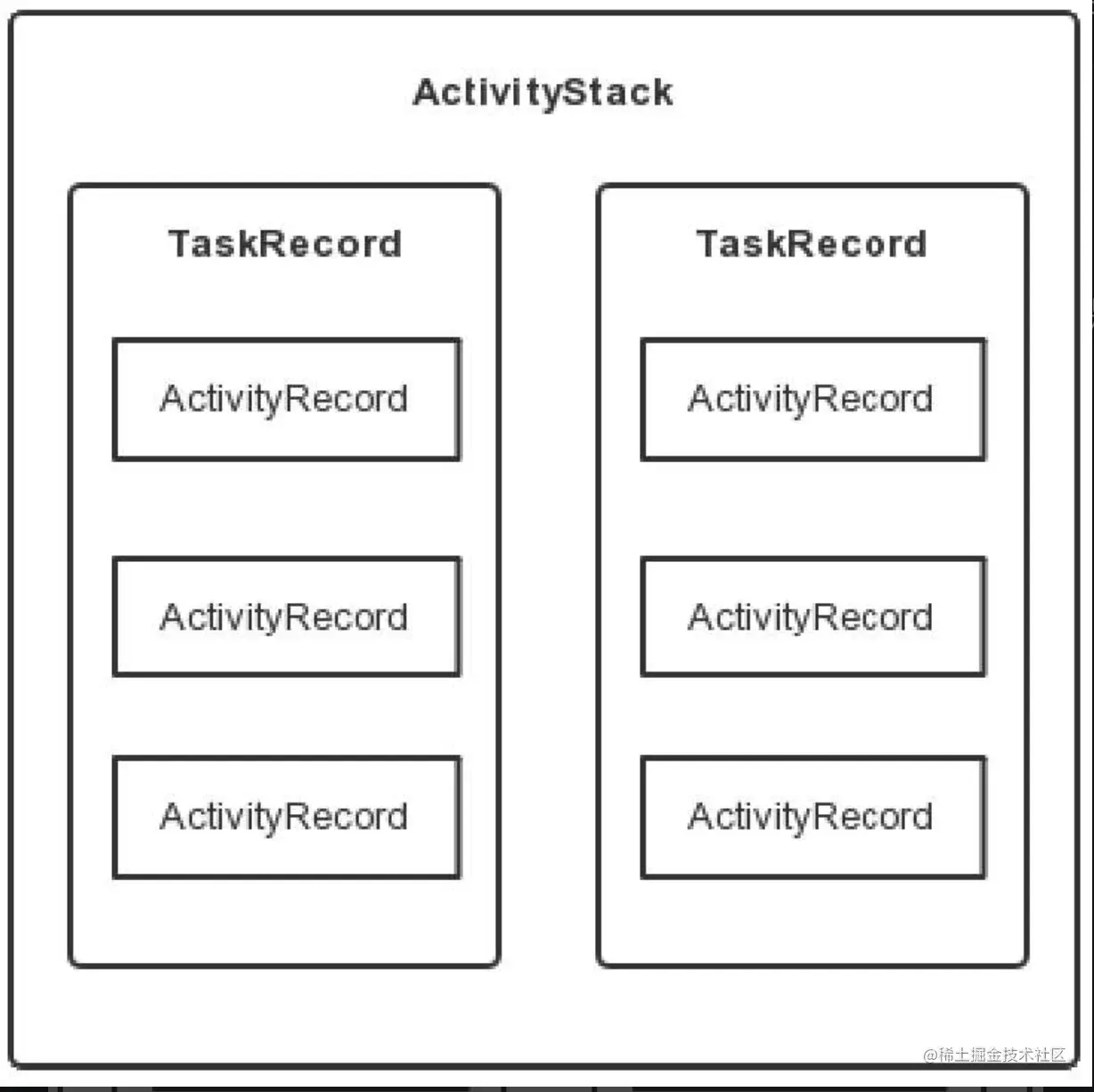

ActivityRecord 用来记录一个Activity 的所有信息，TaskRecord 中包含了一个或多个ActivityRecord，TaskRecord用来表示Activity的任务栈，用来管理栈中的ActivityRecord，ActivityStack又包含了一个或多个TaskRecord，它是TaskRecord的管理者。

Activity栈管理就是建立在Activity任务栈模型之上的，有了栈管理，我们可以对应用程序进行操作，应用可以复用自身应用中以及其他应用的Activity，节省了资源。

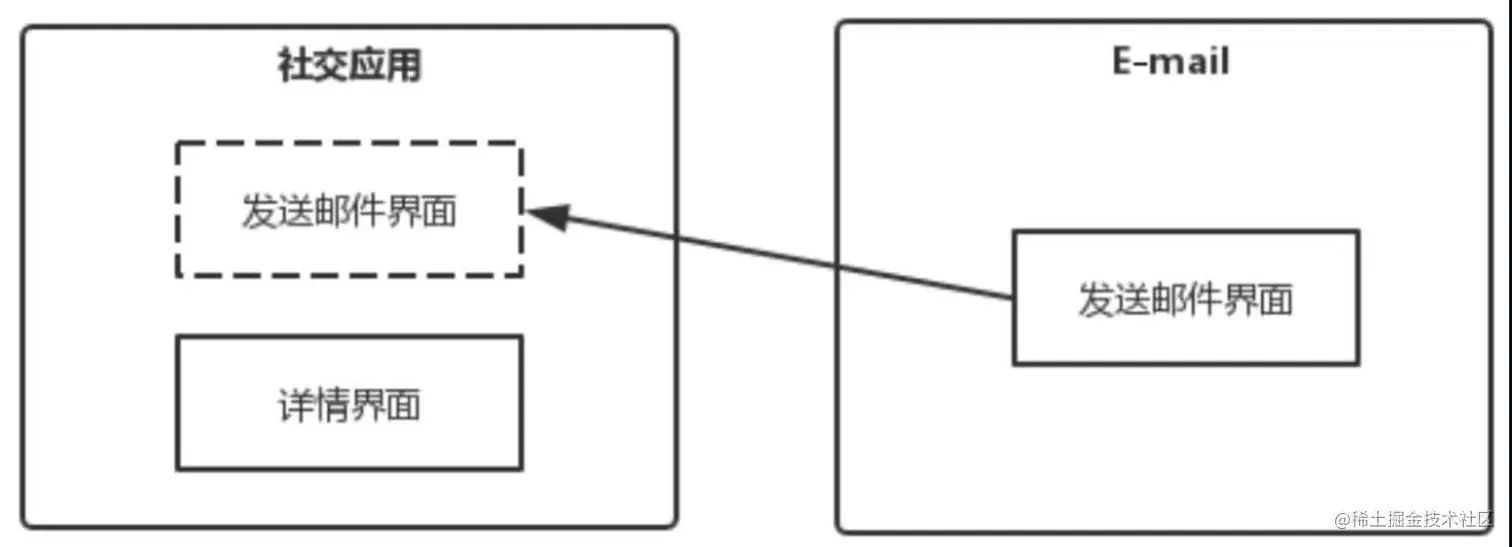

比如我们使用一款社交应用，这个应用的联系人详情界面提供了联系人的邮箱，当我们点击邮箱时会跳到发送邮件的界面，如图所示。

社交应用和系统E-mail中的Activity是处于不同应用程序进程的，而有了栈管理，就可以把发送邮件界面放到社交应用中详情界面所在栈的栈顶，来做到跨进程操作。为了更灵活地进行栈管理，Android系统提供了很多配置，包括Launch Mode、Intent的FLAG和taskAffinity等。

3.5.2 LaunchMode

LaunchMode用于设定Activity的启动方式，无论是哪种启动方式，所启动的Activity都会位于Activity栈的栈顶，主要有以下4种Launch Mode。

• standerd：默认模式，每次启动Activity都会创建一个新的Activity实例。

• singleTop：如果要启动的Activity 已经在栈顶，则不会重新创建Activity，同时该Activity的onNewIntent方法会被调用。如果要启动的Activity不在栈顶，则会重新创建该Activity的实例。

• singleTask：如果要启动的Activity已经存在于它想要归属的栈中，那么不会创建该Activity实例，将栈中位于该Activity上的所有的Activity出栈，同时该Activity的onNewIntent方法会被调用。如果要启动的Activity不存在于它想要归属的栈中，并且该栈存在，则会重新创建该Activity 的实例。如果要启动的Activity 想要归属的栈不存在，则首先要创建一个新栈，然后创建该Activity实例并压入到新栈中。

• singleInstance：和singleTask基本类似，不同的是启动Activity时，首先要创建一个新栈，然后创建该Activity实例并压入新栈中，新栈中只会存在这一个Activity实例。

3.5.3 Intent的FLAG

在Intent中定义了很多FLAG，其中有几个FLAG也可以设定Activity的启动方式，如果LaunchMode和FLAG设定的Activity的启动方式有冲突，则以FLAG设定的为准。

· FLAG_ACTIVITY_SINGLE_TOP：和Launch Mode中的singleTop效果是一样的。· FLAG_ACTIVITY_NEW_TASK：和Launch Mode中的singleTask效果是一样的。· FLAG_ACTIVITY_CLEAR_TOP：在Launch Mode中没有与此对应的模式，如果要启动的Activity已经存在于栈中，则将所有位于它上面的Activity出栈。singleTask默认具有此标记位的效果。

• FLAG_ACTIVITY_NO_HISTORY：Activity一旦退出，就不会存在于栈中。同样地，也可以在AndroidManifest.xml中设置android：noHistory。

• FLAG_ACTIVITY_MULTIPLE_TASK：需要和FLAG_ACTIVITY_NEW_TASK一同使用才有效果，系统会启动一个新的栈来容纳新启动的Activity。

• FLAG_ACTIVITY_EXCLUDE_FROM_RECENTS：Activity 不会被放入到“最近启动的Activity”列表中。

• FLAG_ACTIVITY_BROUGHT_TO_FRON T：这个标志位通常不是由应用程序中的代码设置的，而是Launch Mode为singleTask时，由系统自动加上的。

• FLAG_ACTIVITY_LAUNCHED_FROM_HISTORY：这个标志位通常不是由应用程序中的代码设置的，而是从历史记录中启动的（长按Home键调出）。

• FLAG_ACTIVITY_CLEAR_TASK：需要和FLAG_ACTIVITY_NEW_TASK 一同使用才有效果，用于清除与启动的Activity相关栈的所有其他Activity。

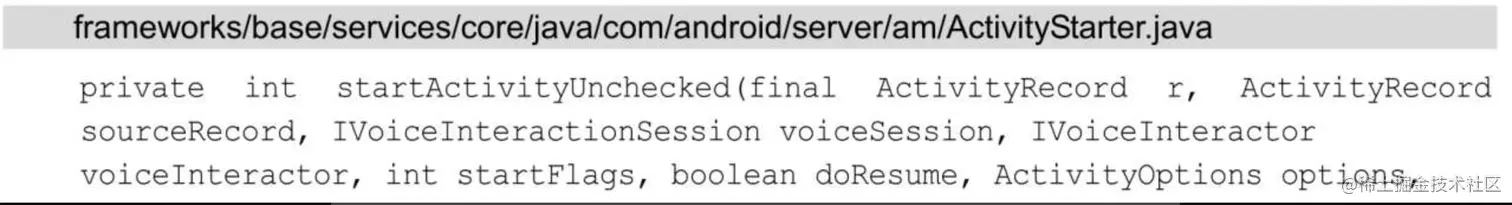

接下来通过系统源码来查看FLAG 的应用，查看ActivityStarter的startActivityUnchecked方法，如图所示：

在注释1处用于初始化启动Activity 的各种配置，在初始化前会重置各种配置再进行配置，这些配置包括ActivityRecord、Intent、TaskRecord和LaunchFlags（Activity 启动的FLAG）等。

注释2处的computeLaunchingTaskFlags方法用于计算出Activity启动的FLAG，并将计算的值赋值给mLaunchFlags。

在注释3处将mLaunchFlags设置给Intent，达到设定Activity的启动方式的目的。

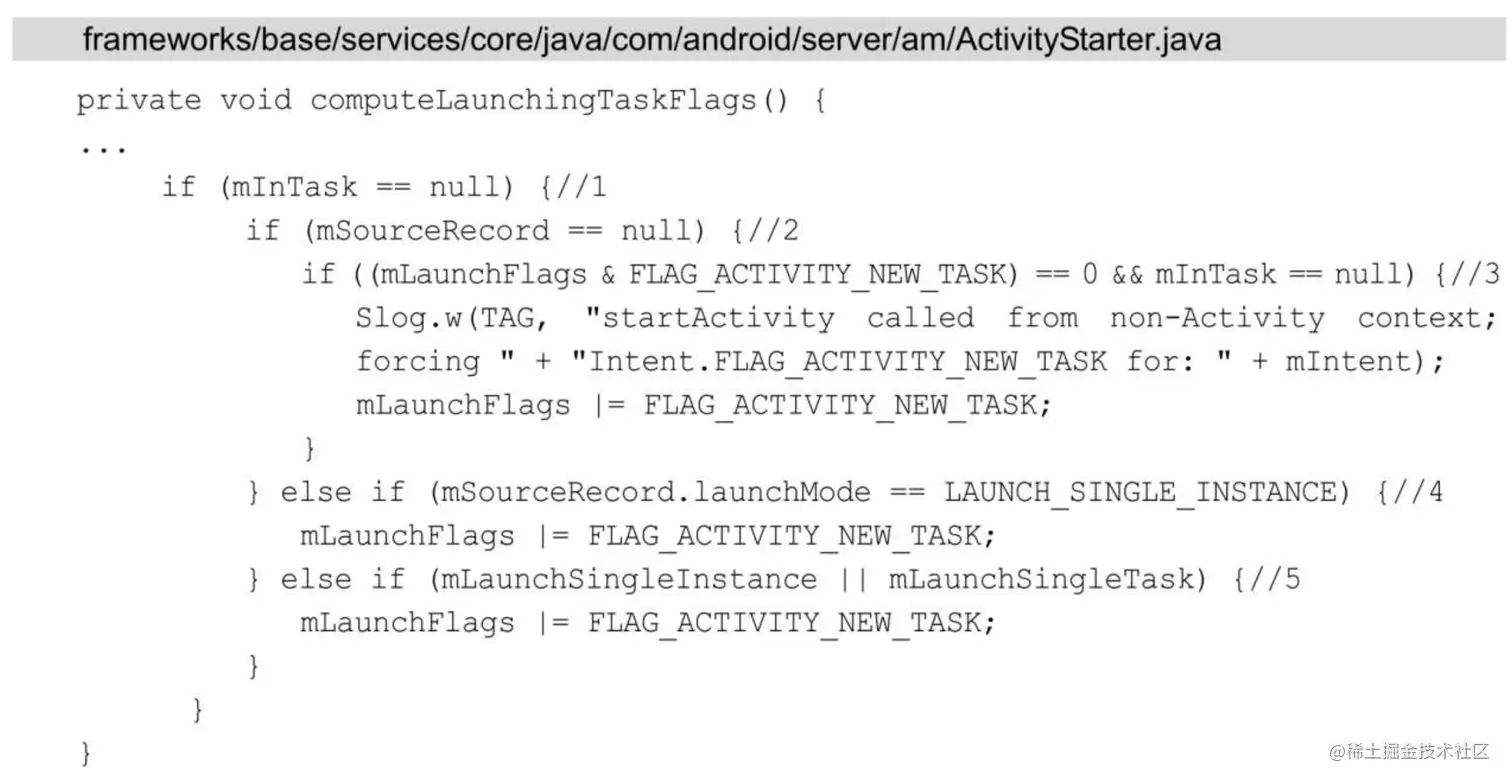

接着来查看computeLaunchingTaskFlags方法：

计算启动的FLAG的逻辑比较复杂，这里只截取了一小部分，当注释1处的TaskRecord类型的mInTask为null时，说明Activity要加入的栈不存在，因此，这一小段代码主要解决的问题就是Activity 要加入的栈不存在时如何计算出启动的FLAG。

在注释2处，ActivityRecord类型的mSourceRecord用于描述“初始Activity”，什么是“初始Activity”呢？比如ActivityA启动了ActivityB，ActivityA就是初始Activity。

同时满足注释2和注释3的条件则需要创建一个新栈。

在注释4处，如果“初始Activity”所在的栈只允许有一个Activity实例，则也需要创建一个新栈。

在注释5处，如果LaunchMode设置了singleTask或singleInstance，则也要创建一个新栈。

3.5.4 taskAffinity

我们可以在AndroidManifest.xml中设置android：taskAffinity，用来指定Activity希望归属的栈，在默认情况下，同一个应用程序的所有的Activity 都有着相同的taskAffinity。

taskAffinity在下面两种情况时会产生效果。

• （1）taskAffinity与FLAG_ACTIVITY_NEW_TASK或者singleTask配合。

  如果新启动Activity的taskAffinity和栈的taskAffinity相同则加入到该栈中；如果不同，就会创建新栈。

• （2）taskAffinity与allowTaskReparenting配合。

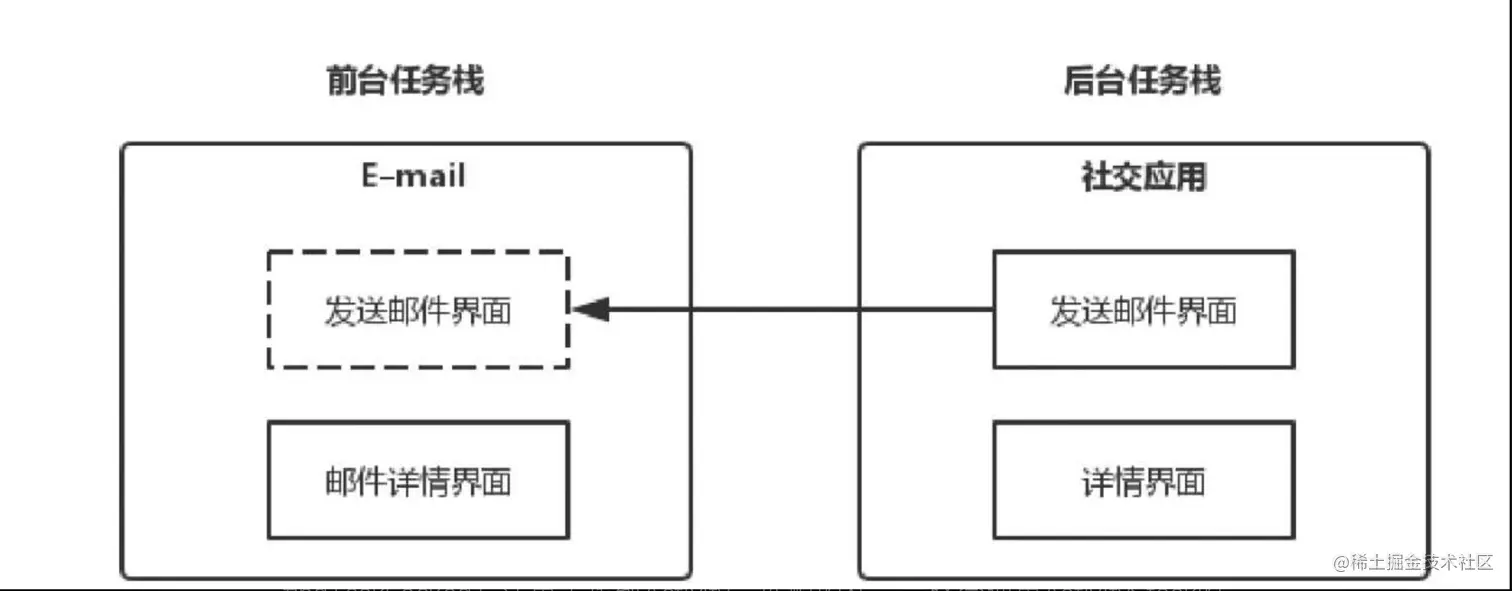

  如果allowTaskReparenting为true，说明Activity 具有转移的能力。拿此前的邮件为例，当社交应用启动了发送邮件的Activity，此时发送邮件的Activity是和社交应用处于同一个栈中的，并且这个栈位于前台。如果发送邮件的Activity的allowTaskReparenting设置为true，此后E-mail应用所在的栈位于前台时，发送邮件的Activity 就会由社交应用的栈中转移到与它更亲近的邮件应用（taskAffinity相同）所在的栈中，如下图所示。

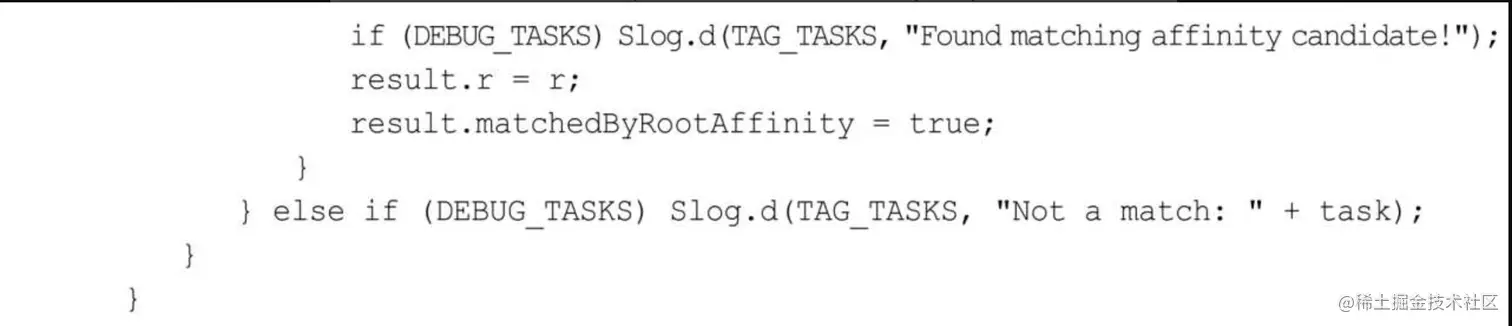

接着通过系统源码来查看taskAffinity的应用。ActivityStackSupervisor的findTaskLocked方法用于找到Activity最匹配的栈，最终会调用ActivityStack的findTaskLocked方法：

这个方法的逻辑比较复杂，这里截取了和taskAffinity 相关的部分。

在注释1处遍历mTaskHistory列表，列表的元素为TaskRecord，它用于存储没有被销毁的栈。

在注释2处得到某一个栈的信息。

在注释3处将栈的rootAffinity（初始的taskAffinity）和目标Activity的taskAffinity做对比，如果相同，则将FindTaskResult的matchedByRootAffinity 属性设置为true，说明找到了匹配的栈。
