VLAN的概述与优势
分割广播域
-
物理分割
-
逻辑分割
VLAN的优势
-
控制广播
-
增强网络安全性
-
简化网络管理
-
VLAN的种类
静态VLAN
基于端口划分静态VLAN
动态VLAN
基于MAC地址划分动态VLAN

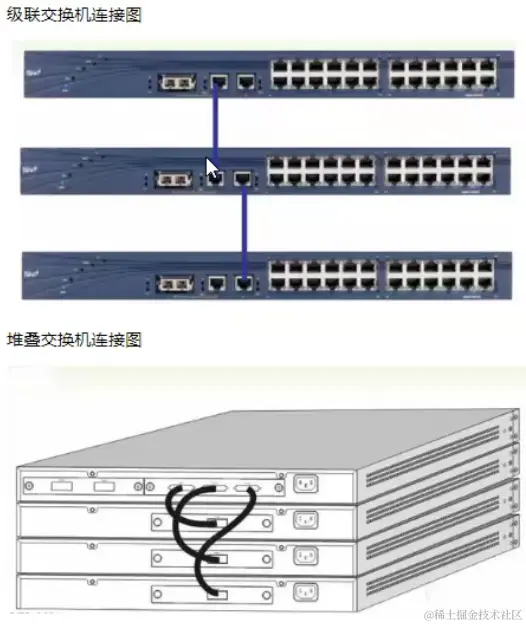

交换机的级联和堆叠
-
级联：通过一根双绞线在任何网络设备厂家的交换机之间，或者交换机与集线器之间完成
-
堆叠：只有在自己厂家的设备之间，并且该交换机具有堆叠功能才能实现
静态VLAN的配置

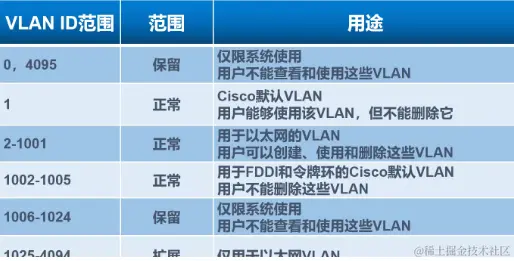

VLAN的范围
vlan类型：
-
静态： 端口和vlan id对应 配置是在端口上和主机无关
-
动态： mac地址和vlan id相关
vlan 这个技术只在交换机上存在
静态的种类
access：用于连接 主机和路由器 只允许相同的vlan通信
trunk： 交换机和交换机之间 通讯 可以通过多个vlan
hybrid：只有华为有，华为交换机的默认模式(手动)
vlan的配置方法
第一步：
创建vlan ：默认只有vlan 1
[系统视图]vlan 10 ###建立单个vlan
[系统视图]vlan batch 20 30 40 ###一次性建立多个vlan
第二步：
将建立的vlan 关联 端口
[系统视图]int 端口
[接口模式]port link-type access ###选择vlan的接口模式
[接口模式]port default vlan 10 ###将端口加入vlan中
总结
vlan的作用是隔离广播域 隔离广播风暴
vlan分 静态和动态的
access交换机 负责主机与路由器相连
trunk 交换机和交换机相连
hybird 华为默认模式

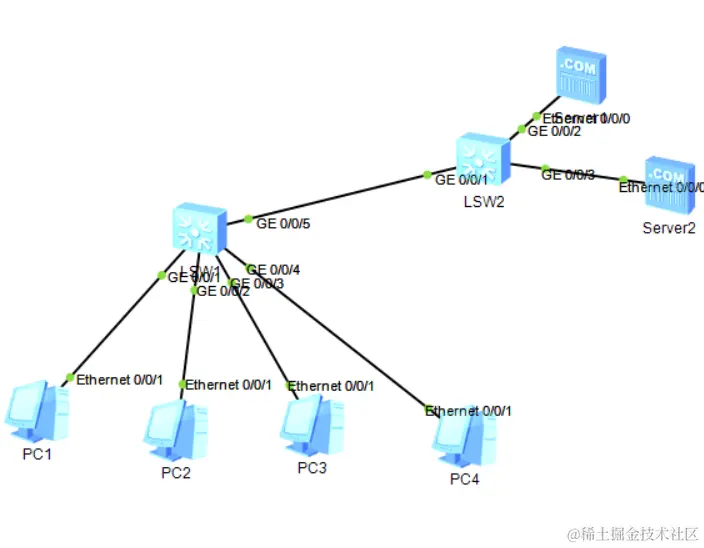

静态VLAN的小实验

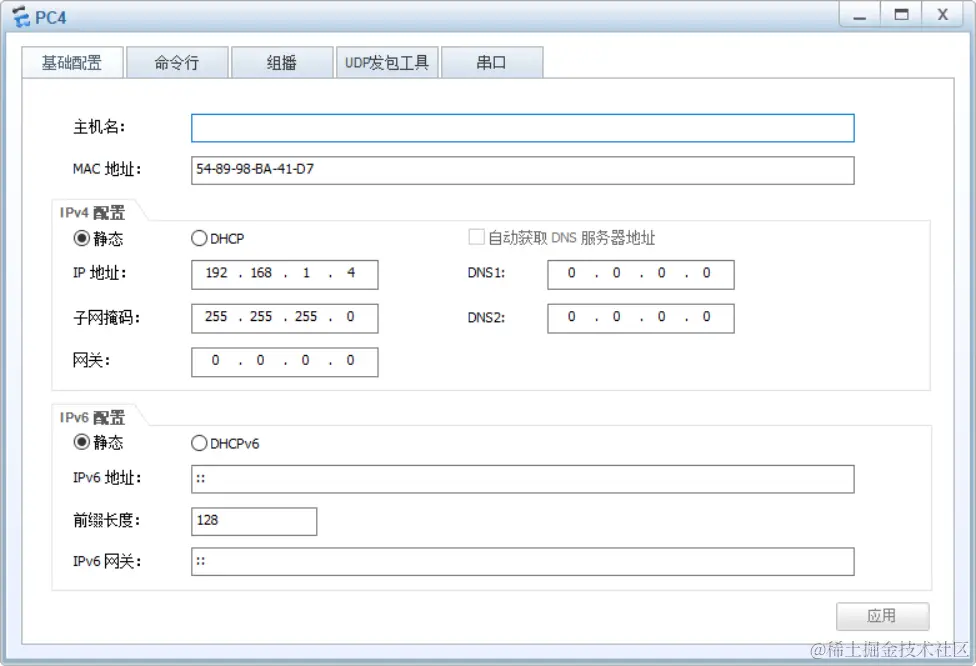

先给PC1 PC2 PC3 PC4 Sever1 Sever2配置好

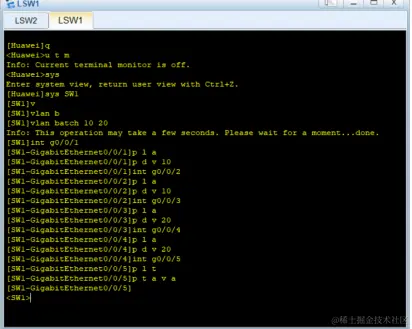

接下来配置SW1
先在用户视图输入 u t m 关闭华为提示信息
<Huawei>sys ###进入系统视图
[Huawei]sys SW1 ###更改交换机id
[SW1]int g0/0/1 ###进入g0/0/1端口
[SW1-GigabitEthernet0/0/1]p l a ###选择vlan的接口模式access
[SW1-GigabitEthernet0/0/1]p d v 10 ###将终端加入vlan 10中
[SW1-GigabitEthernet0/0/1]int g0/0/2
[SW1-GigabitEthernet0/0/2]p l a
[SW1-GigabitEthernet0/0/2]p d v 10
[SW1-GigabitEthernet0/0/2]int g0/0/3
[SW1-GigabitEthernet0/0/3]p l a
[SW1-GigabitEthernet0/0/3]p d v 20
[SW1-GigabitEthernet0/0/3]int g0/0/4
[SW1-GigabitEthernet0/0/4]p l a
[SW1-GigabitEthernet0/0/4]p d v 20
[SW1-GigabitEthernet0/0/4]int g0/0/5
[SW1-GigabitEthernet0/0/5]p l t ###选择vlan的接口模式trunk
[SW1-GigabitEthernet0/0/5]p t a v a ###命令用来配置Trunk类型接口加入的所有VLAN
配置SW2的
<Huawei>u t m
Info: Current terminal monitor is off.
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys SW2
[SW2]vlan batch 10 20
Info: This operation may take a few seconds. Please wait for a moment...done.
[SW2]int g0/0/2
[SW2-GigabitEthernet0/0/2]p l a
[SW2-GigabitEthernet0/0/2]p d v 20
[SW2-GigabitEthernet0/0/2]int g0/0/3
[SW2-GigabitEthernet0/0/3]p l a
[SW2-GigabitEthernet0/0/3]p d v 10
[SW2-GigabitEthernet0/0/3]int g0/0/1
[SW2-GigabitEthernet0/0/1]p l t
[SW2-GigabitEthernet0/0/1]p t a v a

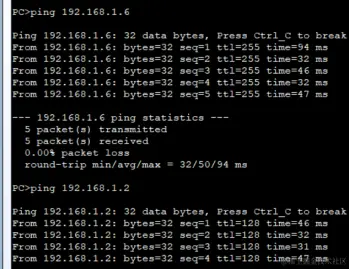

然后就可以将PC1 和 PC2 Sever1连上了

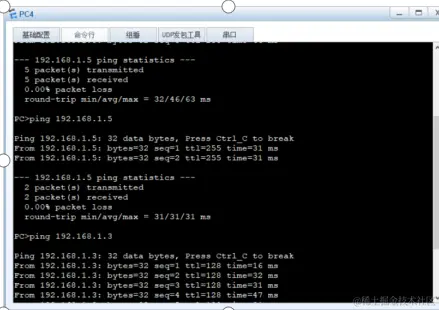

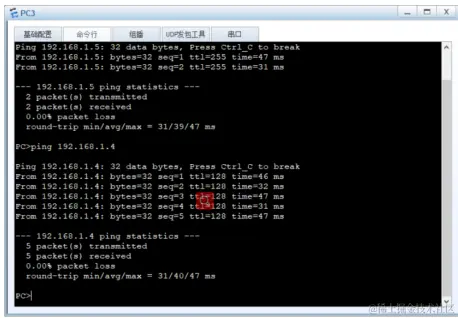

PC3 和 PC4 Sever2 连接
