交换机的作用：提供更多的接口
vlan（虚拟局域网 ）
作用：通过技术，逻辑上划分广播域
vlan类型： 静态： 端口和vlan id 对应 配置是在端口上 和主机无关 动态： mac地址和vlan id 相关
vlan 这个技术 只在交换机上存在 静态的种类 access： 用于连接 主机和路由器 只允许 相同的vlan间通讯
trunk： 交换机和交换机之间 通讯
hybrid ：只有华为有，华为交换机的默认模式（手动）
vlan操作
第一步：
创建vlan ：默认只有 vlan 1
[系统视图] vlan 10 ###建立单个vlan
[系统视图] vlan batch 20 30 40 ###一次性建立多个vlan
第二步
将建立的vlan 关联 端口
[系统视图] int 端口
[接口模式] port link-type access ###选择vlan 的接口模式
[接口模式] port default vlan 10 ###将端口加入 vlan中
命令
[sw1]display vlan ###查看vlan 的一些基本信息
vlan batch 10 20 30 int g0/0/1 port link-type access （p l a） port default vlan 10 （p d v 10）
int g0/0/2 port link-type access port default vlan 10 一次性加入端口
[sw1]port-group group-member g0/0/3 g0/0/4 port-group group-member 创建一个临时组
连续的端口 g0/0/3 to g0/0/10 3接口到10接口
不连续 g0/0/3 g0/0/5 3接口 5接口
[sw1]port-group group-member g0/0/3 g0/0/4
port link-type access
port default vlan 20
[Huawei]clear configuration interface e0/0/1 ###清除端口配置
删除 vlan
undo vlan 10
vlan 类型 只能修改，能删除
配置trunk
int g0/0/3
port link-type trunk
port trunk allow-pass vlan all
trunk 实验
要求
1和3 能通信 要在1个vlan
2和4 能通信 要在一个vlan
sw1 配置
vlan batch 10 20
int g0/0/1
port link-type access
port default vlan 10
int g0/0/2
port link-type access
port default vlan 20
int g0/0/3
port link-type trunk
port trunk allow-pass vlan all 打开trunk口
sw2 配置
vlan batch 10 20
int g0/0/1
port link-type access
port default vlan 10
int g0/0/2
port link-type access
port default vlan 20
int g0/0/3
port link-type trunk
port trunk allow-pass vlan all

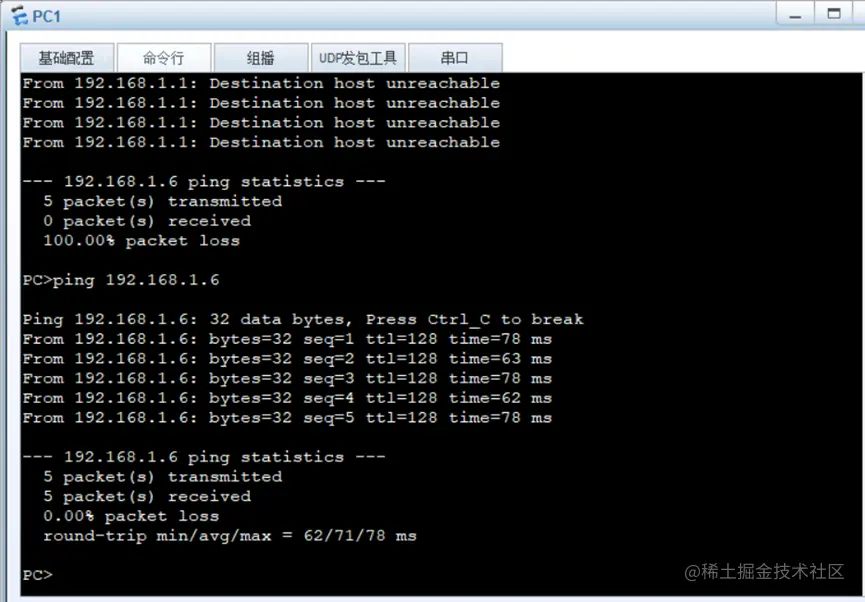

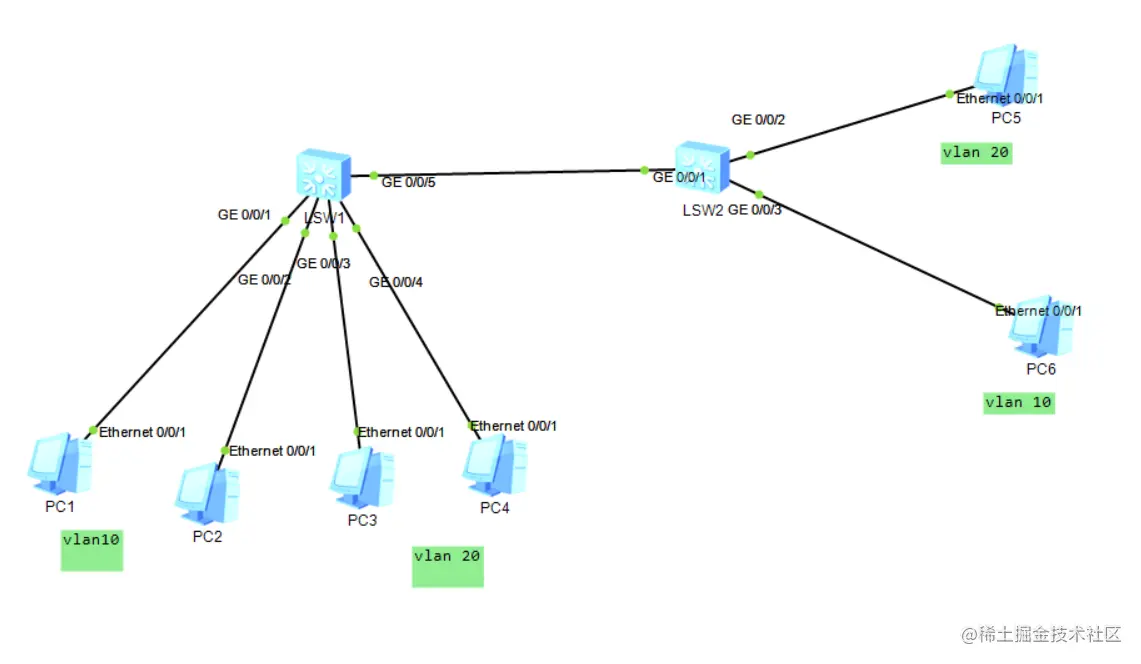

实验：要求pc1 2可以访问pc5 pc3 4可以访问pc6
配置交换机1的vlan

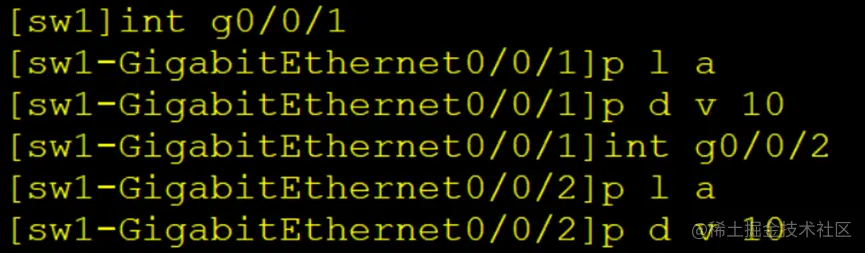

配置sw1的vlan口 01 02

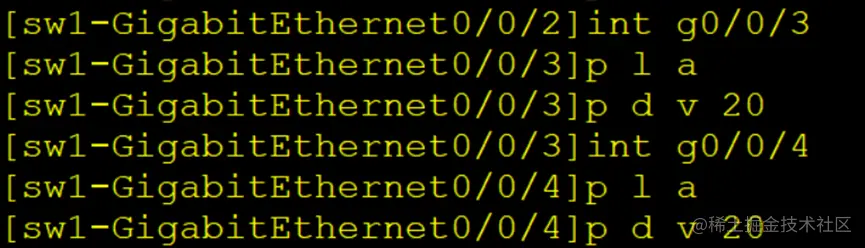

配置sw1的vlan口 03 04

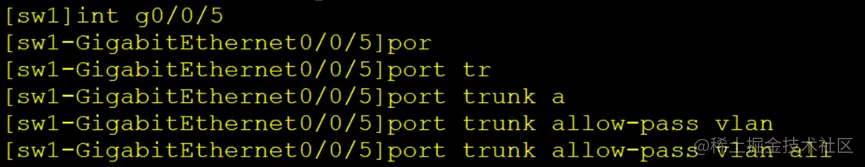

05口 trunk
打开trunk口
配置交换机2 vlan

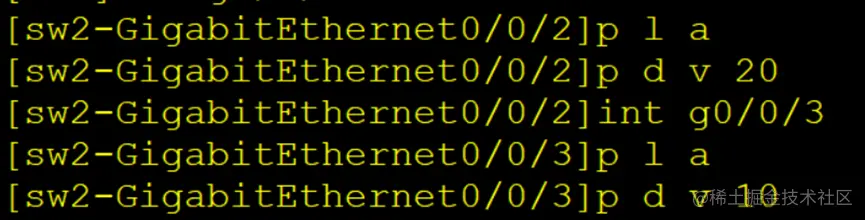

pc5 vlan 20 pc6 vlan 10

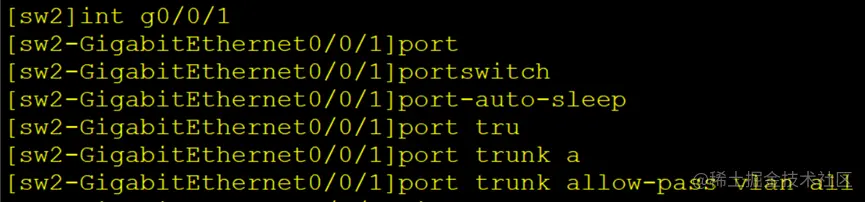

打开trunk口
Display port vlan active ###查看接口协议vlan号

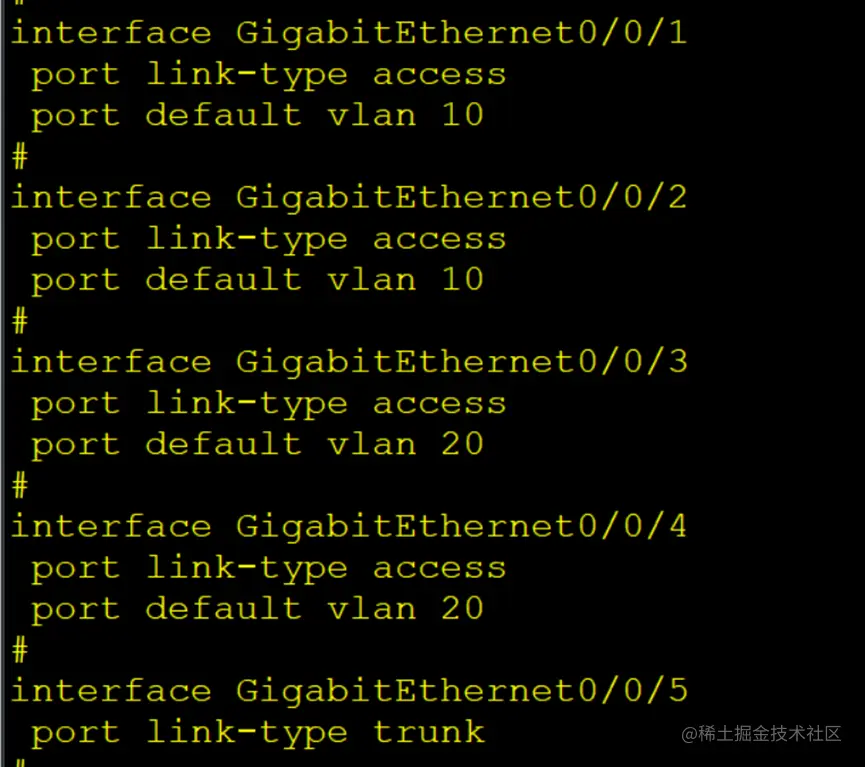

SW1：

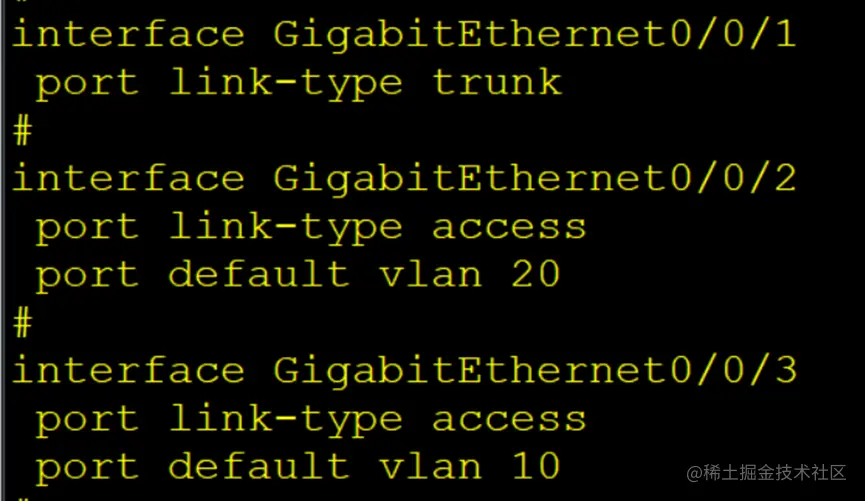

SW2；
