H5在线CAD后台读写CAD文件-网页浏览DWG说明后台提供MxFileConvert.exe程序，它可以将CAD图纸

说明

后台提供mxconvert.js程序，该程序使用JS编程，可以在后台实现读写CAD文件、读取CAD图纸数据等操作。

如何使用mxconvert.js转CAD图纸到梦想格式

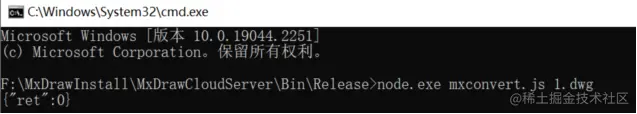

1.Windows调用，进入 Bin\Release目录，命令行调用 node.exe mxconvert.js 1.dwg

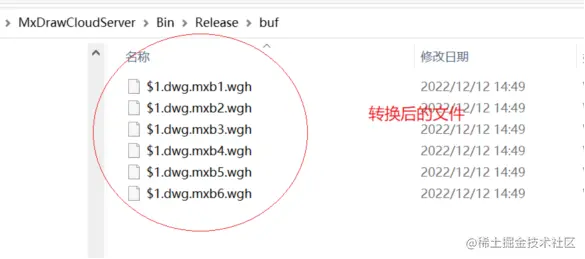

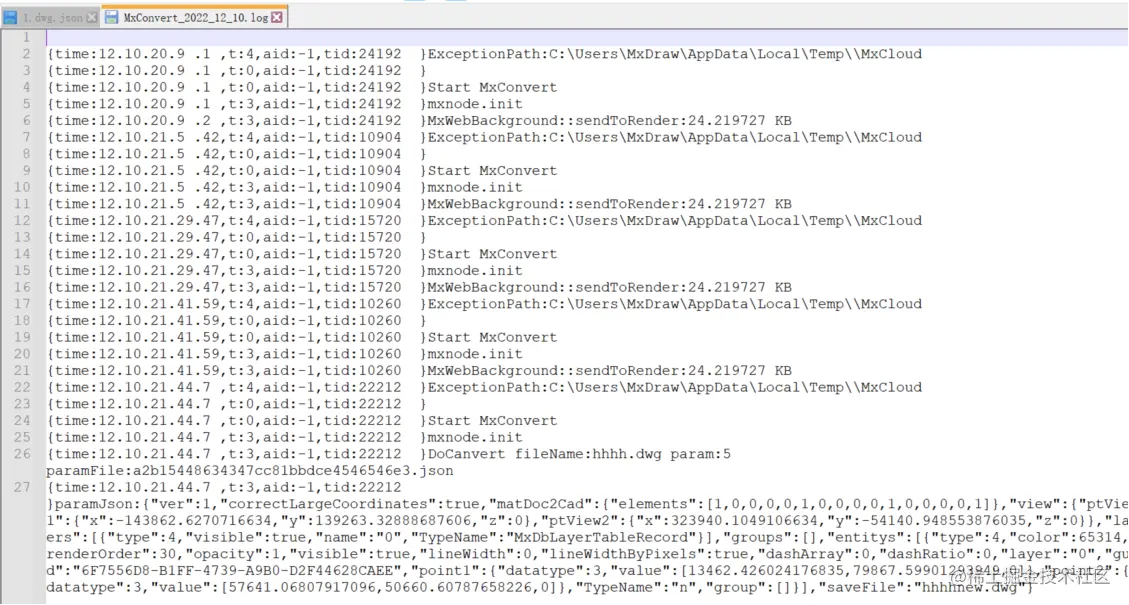

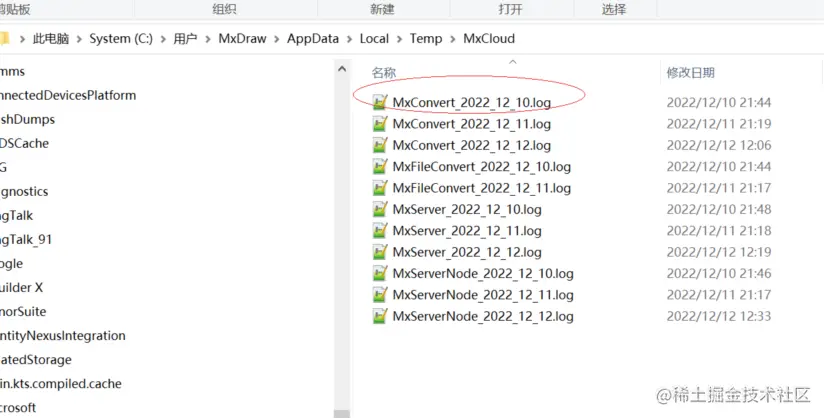

生成后的文件


2.Linux 调用，进入Bin\Linux\Bin目录


如何后台写JS程序

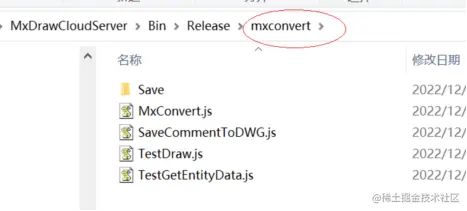

原理说明：mxconvert.js，windows在Bin\Release目录，linux在Bin\Linux\Bin目录。

调用方式：node mxconvert.js command param=value。

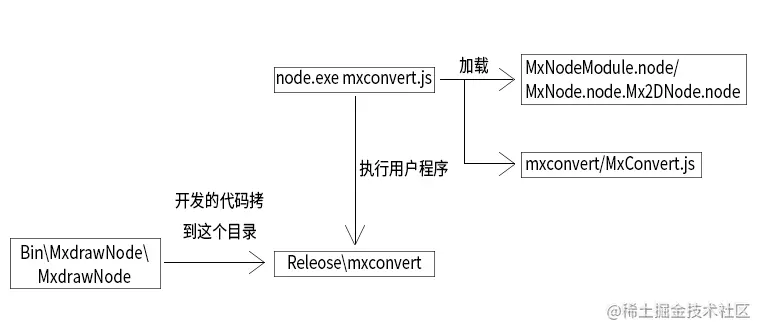

调用原理如下，加载我们提供的CAD模块和js程序。

原理图 (1).png

开发步骤：

A.安装vs2019,node.js,TypeScript运行环境,

B.打开安装目录下，Bin\MxDrawNode\MxDrawNode.sln工程

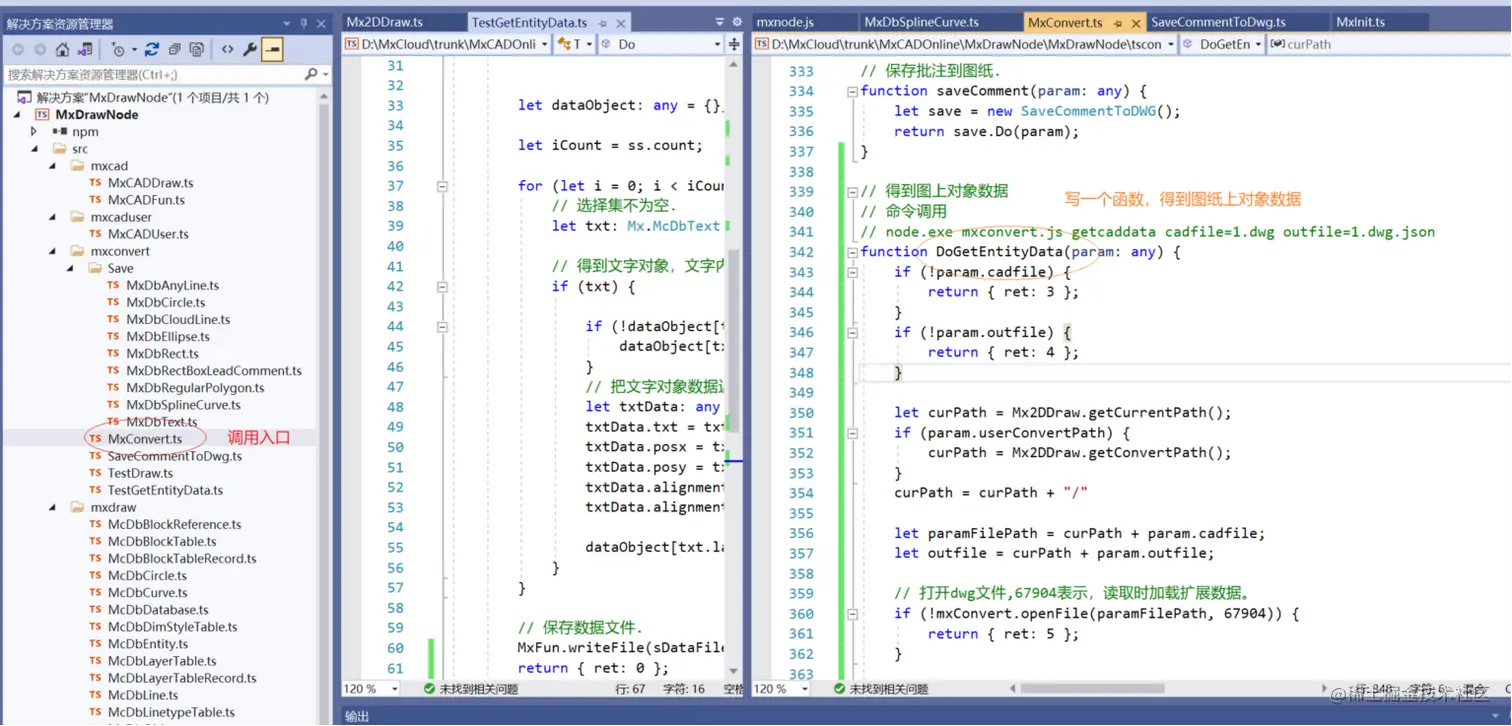

如下：

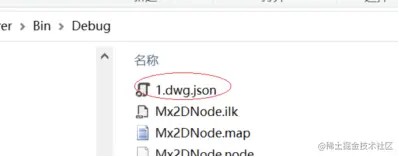

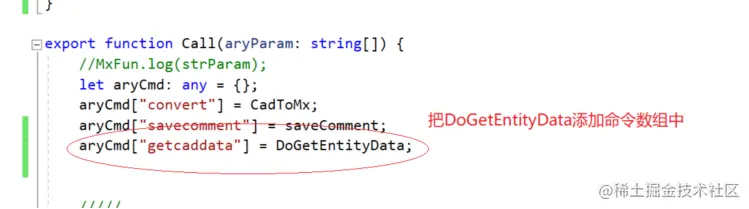

例子中，DoGetEntityData得到图纸上的对象数据，比如文本数据，然后写到json文件。

得到指定层上的文字代码如下：

	  export class TestGetEntityData {

	    public sOutfile: string;





	    // 得到图层"飘檐"上的文本

	    private getText1() {

	        // 把得到数据，写到sDataFile.

	        let sDataFile = this.sOutfile;



	        let ss: Mx.MrxDbgSelSet = new Mx.MrxDbgSelSetClass();



	        // 创建一个选择过滤条件.

	        let filter: Mx.MrxDbgRbList = new Mx.MrxDbgRbListClass();



	        // 只选择文字对象.

	        filter.addString("TEXT", 5020)



	        // 图层过滤.

	        //filter.addString("飘檐", 8);



	        // 得到图上所有文字对象.

	        ss.allSelect(filter);





	        let dataObject: any = {};



	        let iCount = ss.count;



	        for (let i = 0; i < iCount; i++) {

	            // 选择集不为空.

	            let txt: Mx.McDbText = Mx.MxType.MxCast(ss.item(i), Mx.MxType.TypeString.kMcDbText);



	            // 得到文字对象，文字内容.

	            if (txt) {



	                if (!dataObject[txt.layer]) {

	                    dataObject[txt.layer] = [];

	                }

	                // 把文字对象数据返回.

	                let txtData: any = {};

	                txtData.txt = txt.textString;

	                txtData.posx = txt.position.x;

	                txtData.posy = txt.position.y;

	                txtData.alignmentPointx = txt.alignmentPoint.x;

	                txtData.alignmentPointy = txt.alignmentPoint.y;



	                dataObject[txt.layer].push(txtData);

	            }

	        }

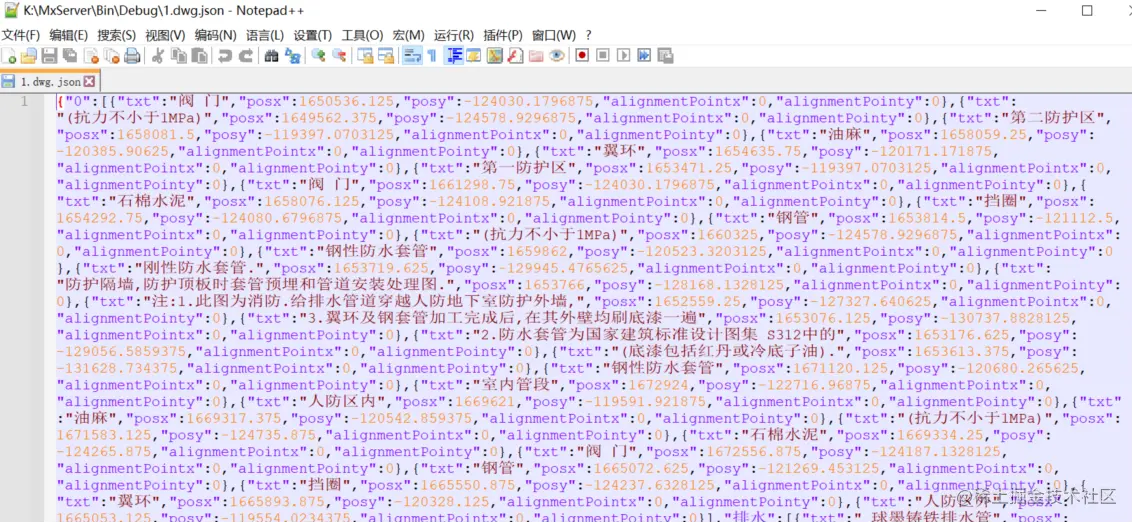

	        // 保存数据文件.

	        MxFun.writeFile(sDataFile, JSON.stringify(dataObject));

	        return { ret: 0 };

	    }





	    public Do(filename: string) {

	        this.sOutfile = filename;

	        return this.getText1();

	    }

	}
