静态路由原理与配置(实验)

784 阅读2分钟

一.路由器的工作原理

1.  路由的概述

从源主机到目标主机的转发过程

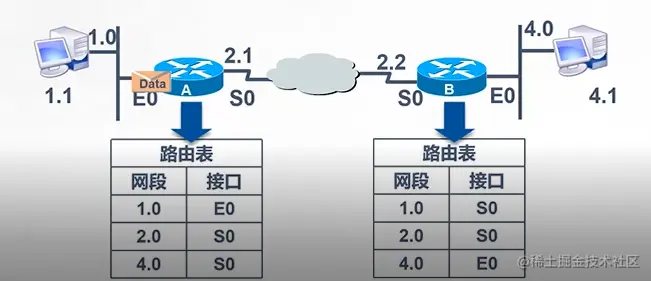

2.  路由器的工作原理

根据路由表转发数据


二.路由表的形成

1.  直连路由

端口配置IP地址 路由表会自动添加端口的网段信息 有延误

2.  非直连路由

l  手动添加(管理员手动配置,告诉路由器你要知道哪些网段)

l  动态添加(动态路由,通过报文互相学习没有的网段)

三.静态路由和默认路由

1.静态路由

静态路由是由管理员手动添加的路由信息,是单向的,缺乏灵活性

2.默认路由

当路由器在路由表中找不到目标的路由信息是,会将请求转发到默认路由接口

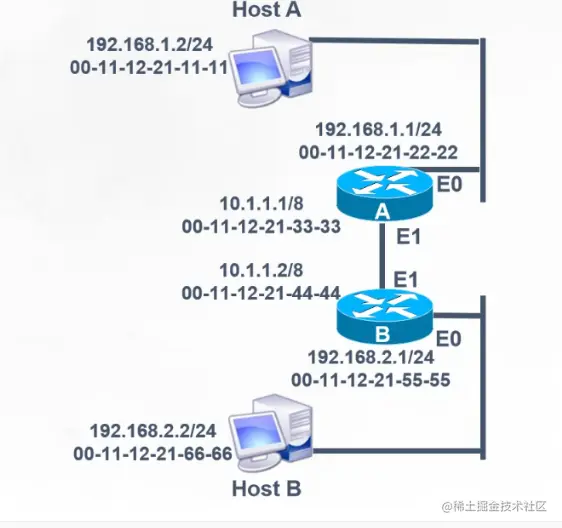

四、路由器转发数据包的封装过程


封装过程中源目IP地址一直不会变

A到E0

第一次封装

源ip:192.168.1.2

目的ip:192.168.2.2

源MAC:11-11

目的MAC:22-22

A/E1-B/E1

第二次封装

源ip:192.168.1.2

目的ip:192.168.2.2

源mac:33-33

目的mac:44-44

E0-B

第三次封装

源ip:192.168.1.2

目的ip:192.168.2.2

源mac:55-55

目的mac:66-66

五、静态路由和默认路由配置

1.静态路由配置(实验)

实验目的:

1.  掌握静态路由的配置方法(非直线网段、子网掩码、下一跳地址)

2.  测试连通性

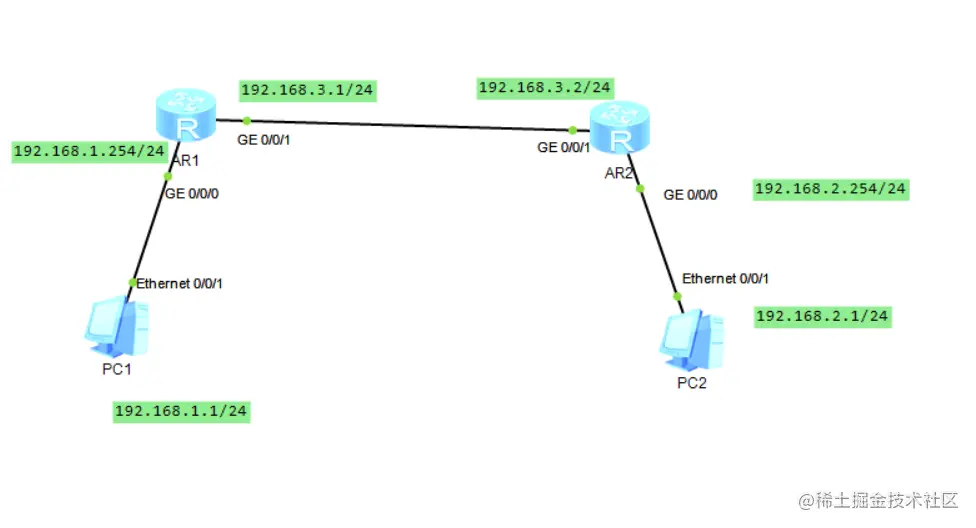

实验拓图


实验步骤:

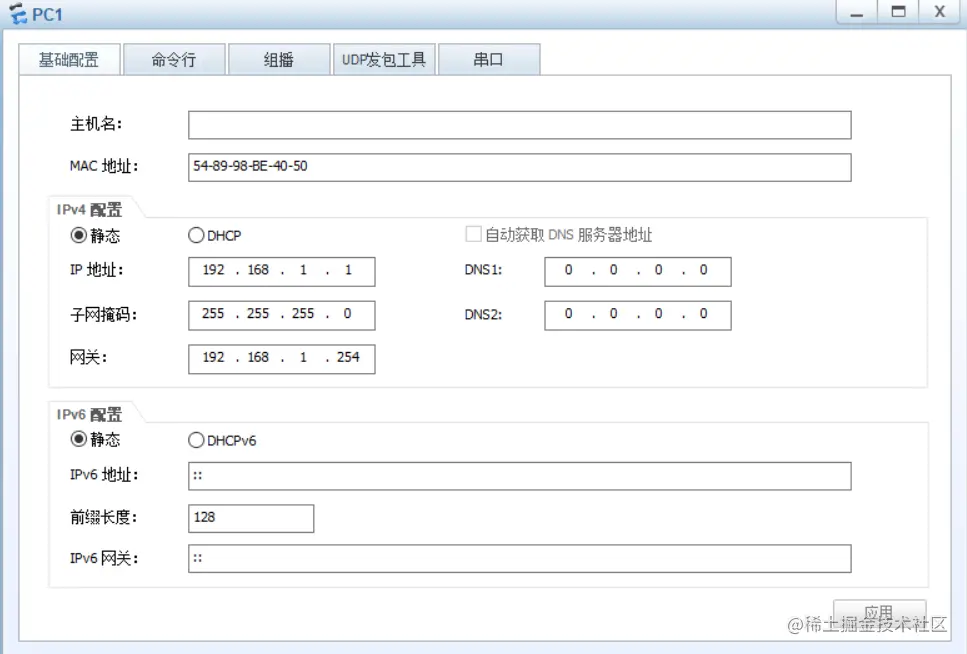

1.  为两台主机配置IP地址、子网掩码、网关地址

PC1 IP地址:192.168.1.1 子网掩码:255.255.255.0

网关地址:192.168.1.254


PC2 IP地址:192.168.2.1 子网掩码:255.255.255.0

网关地址:192.168.2.254

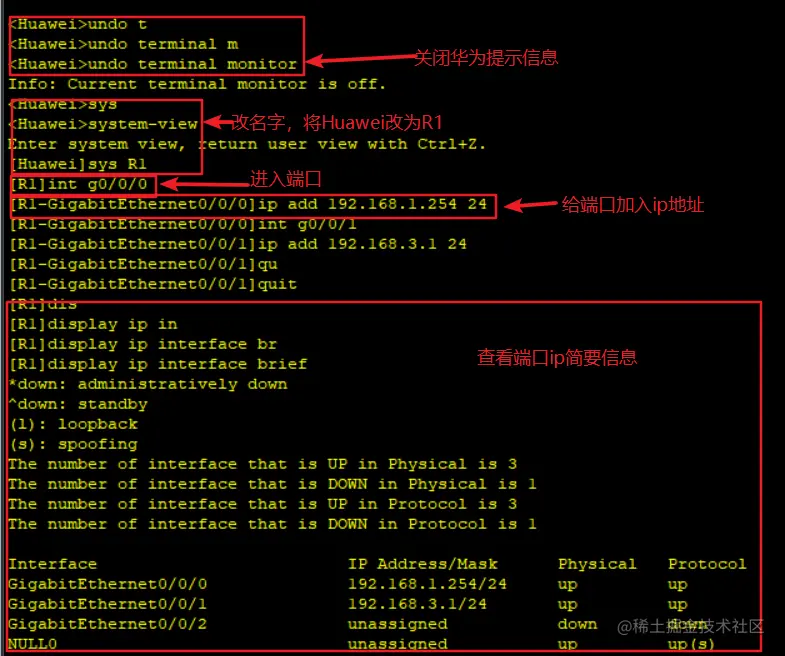

2.  为路由器设置接口IP地址和子网掩码

R1:

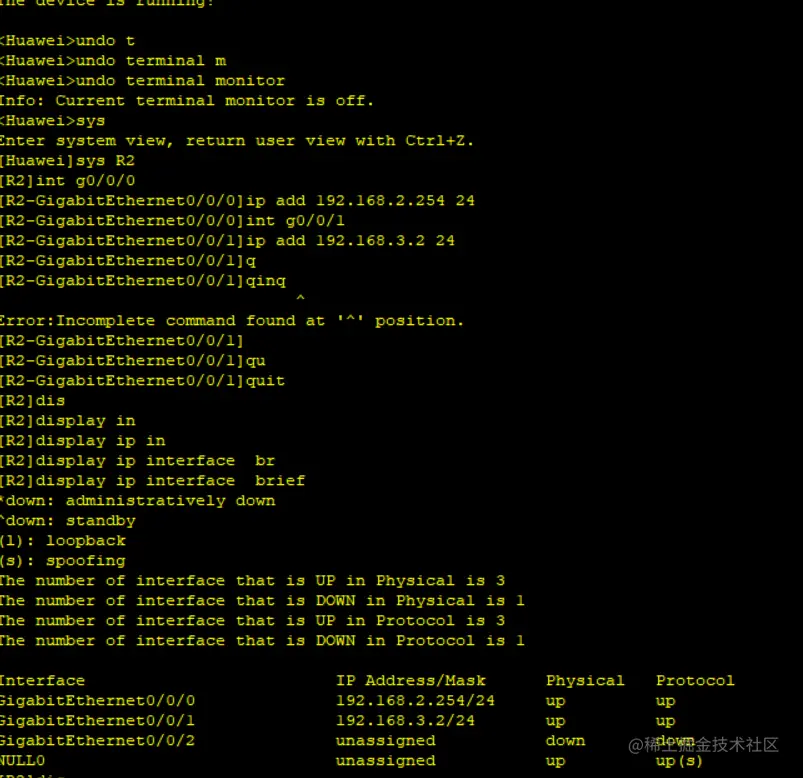

R2的接口方式和R1一样设置

3.  为两台服务器配置静态路由信息,非直连网段、子网掩码、下一跳地址添加到路由表中

R1:命令如下


R2:


4.  配置完之后,查看路由器信息

Destination/Mask 目的网段/子网掩码

Proto 协议类型

Pre 优先级

Cost 开销值

Flags 路由状态等信息

NextHop 下一跳地址

Interface 接口信息

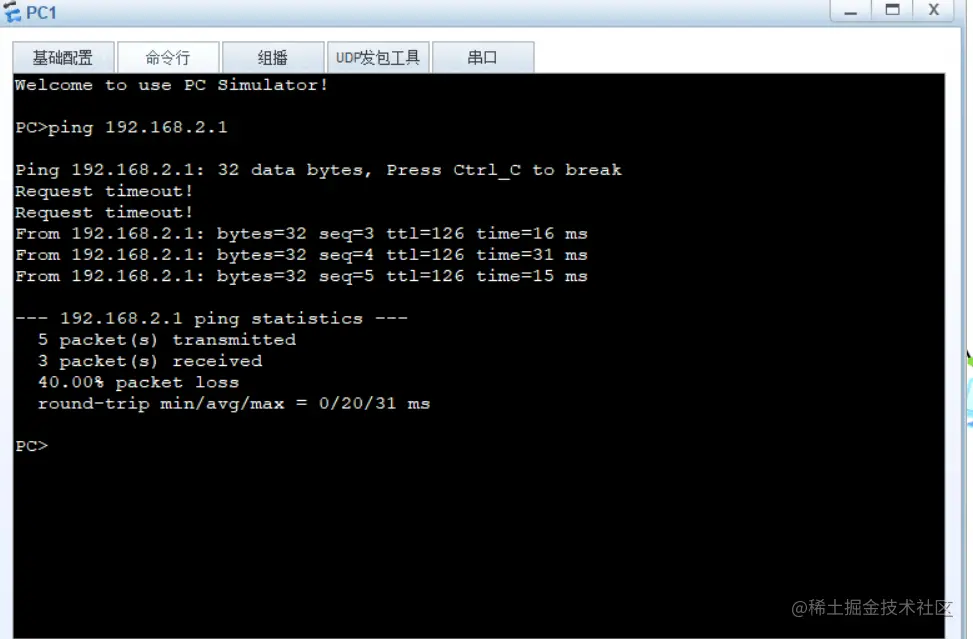

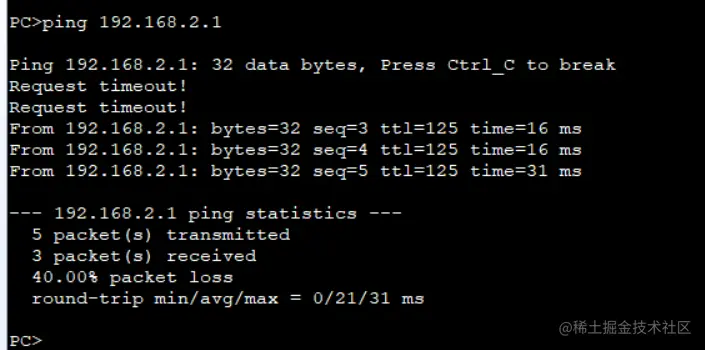

5.  之后用PC1去pingPC2,看能否正常通信


6.  最后看到PC1和PC2能正常通信

2、默认路由配置(实验)

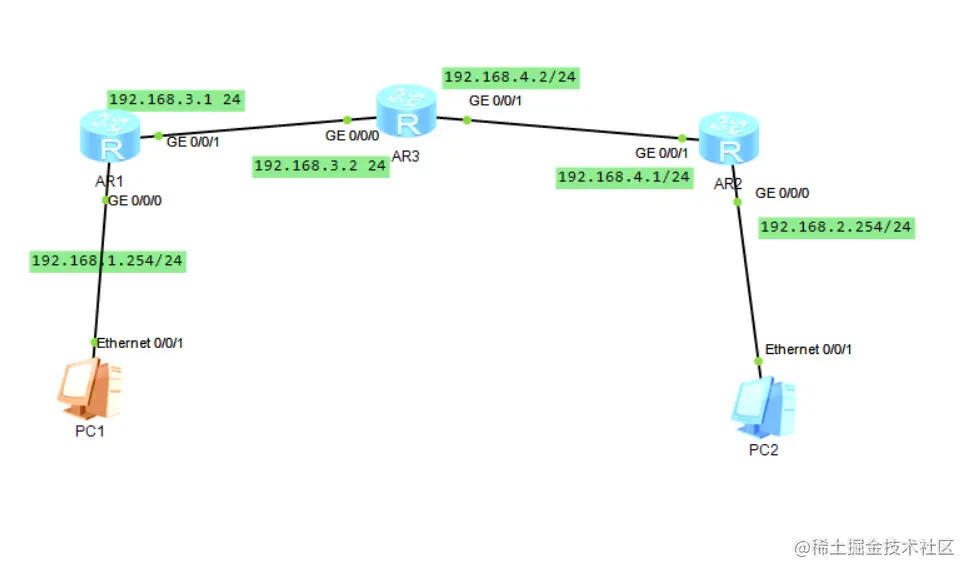

实验拓图:


实验步骤:

1.为两台主机配置IP地址、子网掩码、网关地址

PC1 IP地址:192.168.1.1 子网掩码:255.255.255.0

网关地址:192.168.1.254


PC2 IP地址:192.168.2.1 子网掩码:255.255.255.0

网关地址:192.168.2.254


为路由器设置接口IP地址和子网掩码

R1:


R2:


接静态路由实验R2

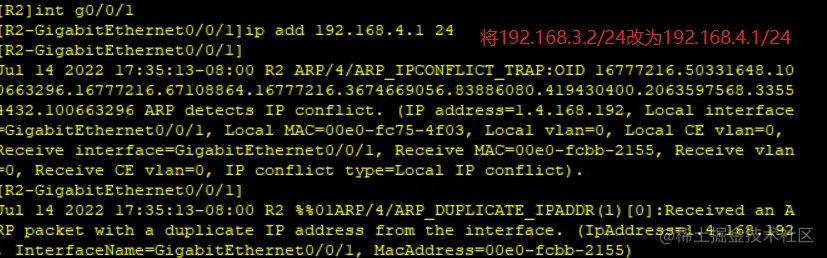

将R2接口IP地址修改


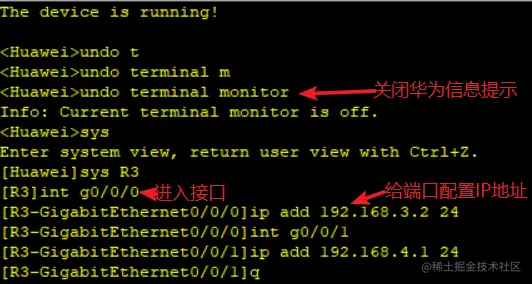

R3:


配置完IP地址后进行默认路由配置

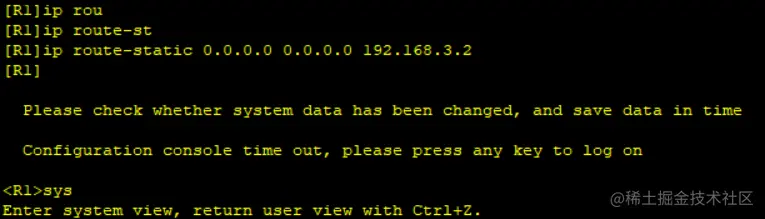

R1:默认路由 ip route-static 0.0.0.0 0.0.0.0  192.168.3.2(下一跳地址)


R2:

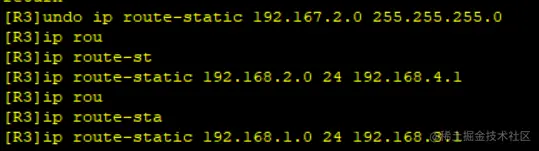

R3:有来有回才算一个完整的通信,所以R3必须要1.0段和2.0段的


进行测试
