静态路由的原理及配置

落宿
1,194 阅读4分钟


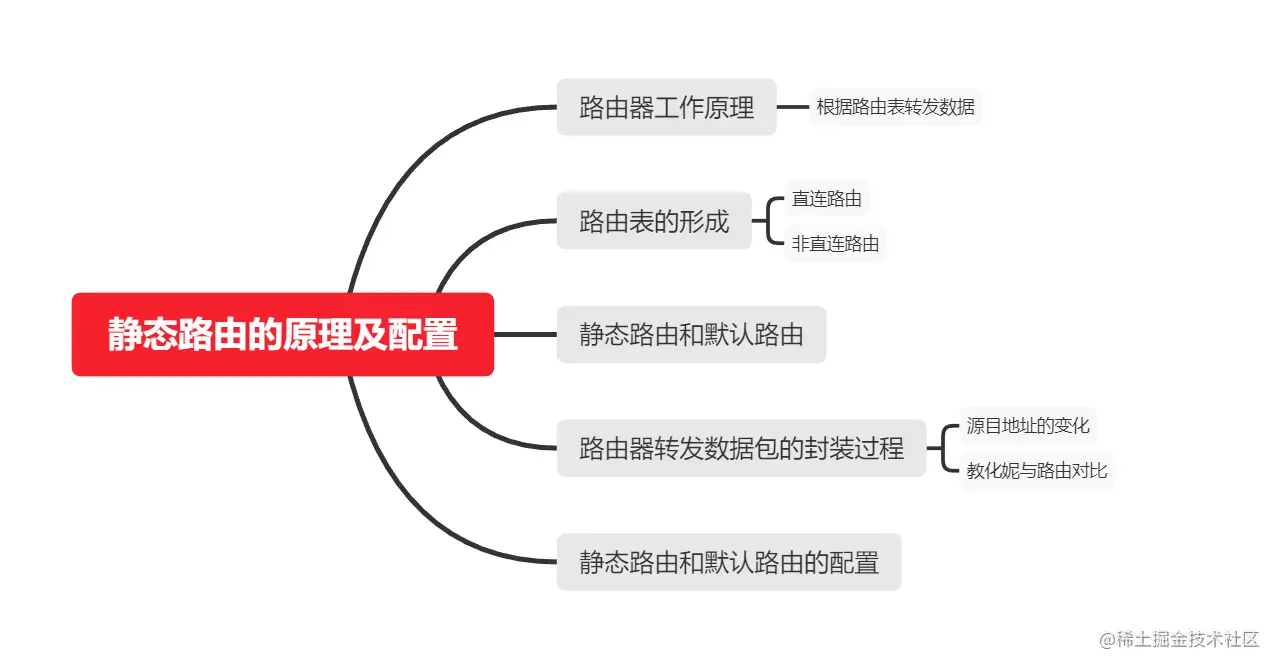

路由器的工作原理

路由：源主机到目标主机的转发过程
路由表：

  • 路由器中维护路由条目的集合。
  • 路由器根据路由表做路径选择。
工作原理：根据路由表转发数据

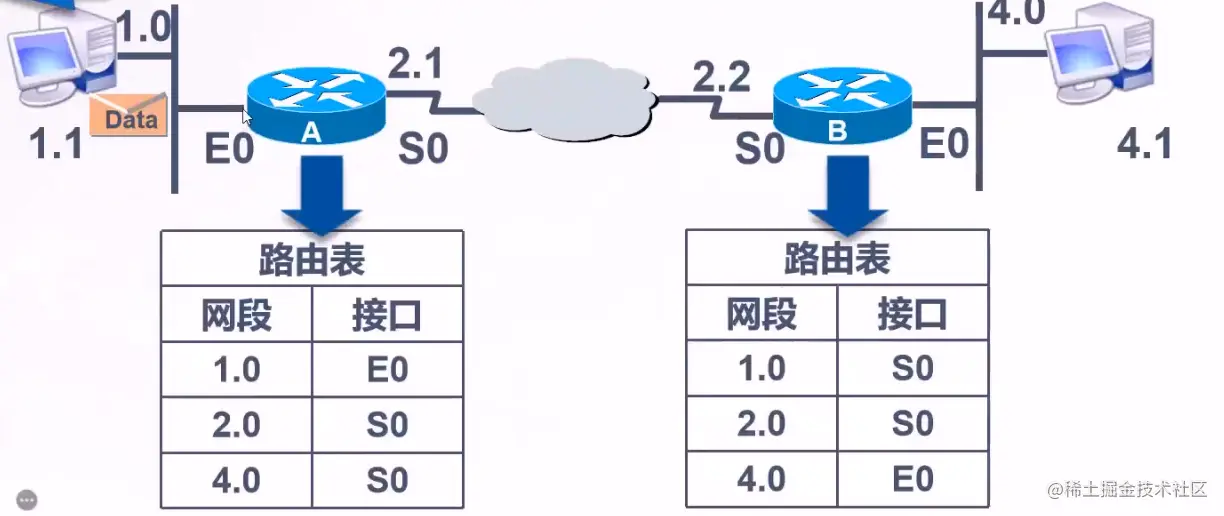

主机1.1要发送数据给4.1：

  1. 数据通过E0口到达路由器后，路由器查看数据包中目的地址为4.1，要到达4.0网段，查找路由表。
  2. 数据从S0口离开路由器A，再从B的S0端口到达路由器B。
  3. B查看数据包目标地址，并查找路由表。
  4. 根据路由表把数据转到E0端口。
  5. 主机4.1收到数据包。

路由表的形成

打开路由器没有配置IP地址，路由表是空的。
当我们给该路由器的端口上配置上IP地址后，会自动添加该地址的网段信息。
直连路由（长在自己身上的网段，端口配置好IP地址，路由表会自动添加端口的网段信息（有延迟））
非直连路由对于非直连的网段，需要添加静态路由或动态路由，将网段添加到路由表中。

  • 手动添加：管理员手动去配置
  • 动态学习：动态路由，通过报文互相学习没有的网段

静态路由和默认路由

静态路由
特点：

  • 由管理员手工配置的，是单向的
  • 缺乏灵活性（一个网段变化，需全要重新配置）

优点：明确路由路径，速度快
缺点：配置是单向的，缺乏灵活性
默认路由
当路由器在路由表中找不到目标网络的路由条目时，路由器把请求转发到默认路由接口。

  • 是一种特殊的静态路由。
  • 只能存在末梢网络中。

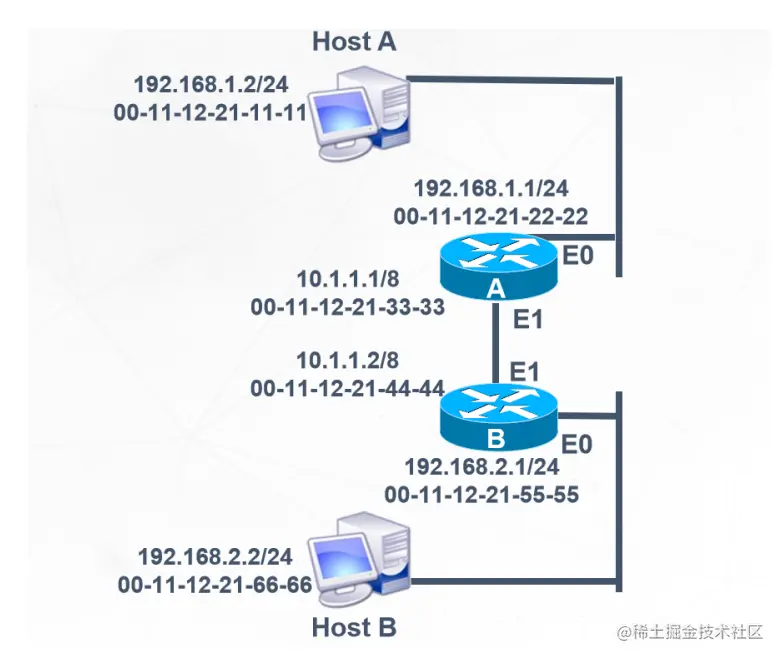

路由器转发数据包的封装过程

源目地址的变化


主机A想核主机B通讯
ARP：同一网段直接回复，不同网段交给网关处理
第一次封装：
源IP： 192.168.1.2
目的IP：192.168.2.2
源MAC： 11-11
目的MAC：22-22
第二次封装：
源IP：192.168.1.2
目的IP:192.168.2.2
源MAC：33-33
目的MAC： 44-4416
第三次封装：
源IP：192.168.1.2
目的IP:192.168.2.2
源MAC： 55-55
目的MAC：66-66
目的IP和源IP一直不变，变的是MAC

交换与路由对比
  • 路由工作在网络层
    1. 根据“路由表”转发数据
    2. 路由选择
    3. 路由转发
  • 交换工作在数据链路层
    1. 根据“mac地址表”转发数据
    2. 硬件转发

静态路由和默认路由的配置

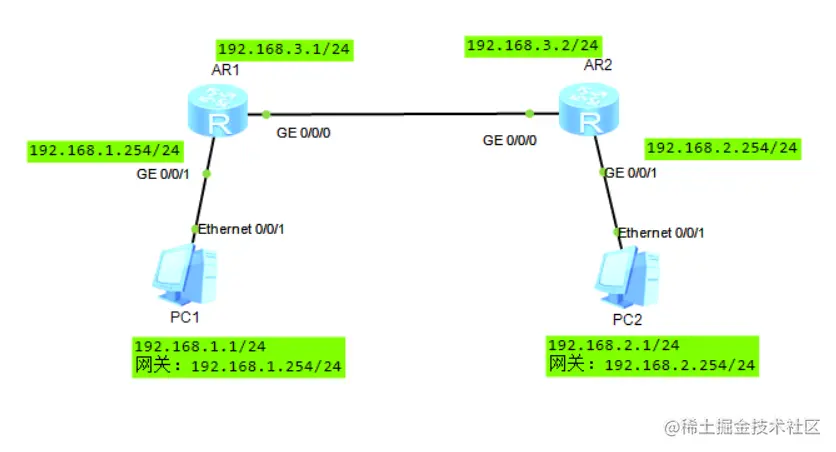

实例一：添加静态路由


配置前记得给路由器命名，便于区分。

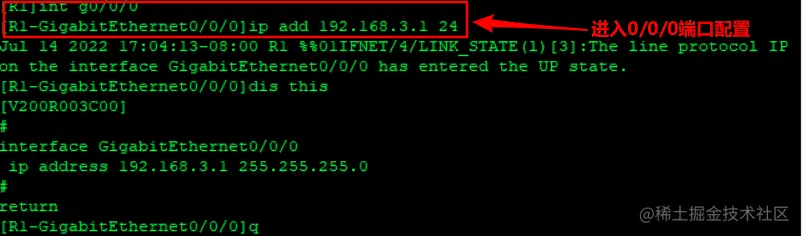

配置与PC1连接的端口，如下图。 R1g001.png

配置与外界连接的端口，如下图。

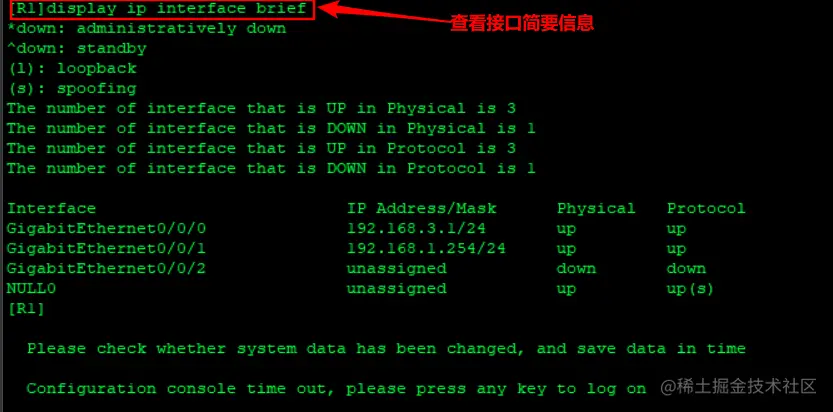

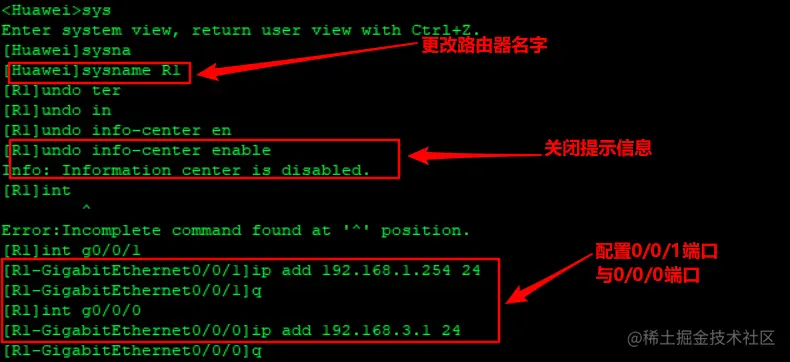

查看R1配置信息，如下图。 R1配置.png

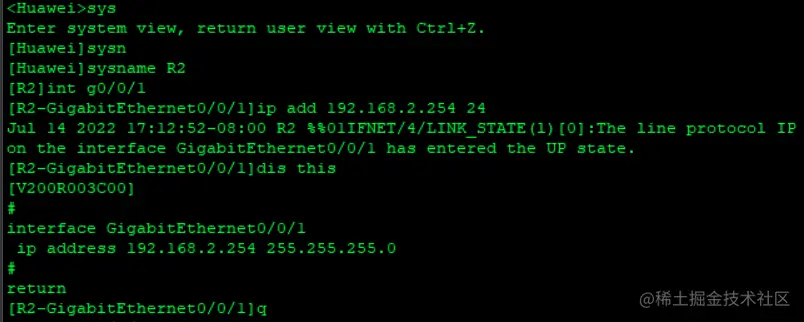

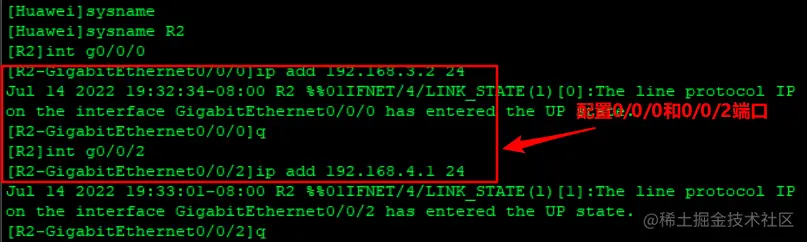

然后对R2进行配置，操作过程相同，如下列图示。 R2g001.png

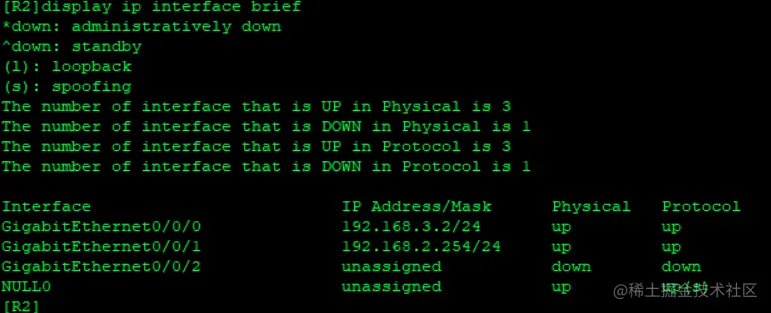

查看R2配置，如下图。

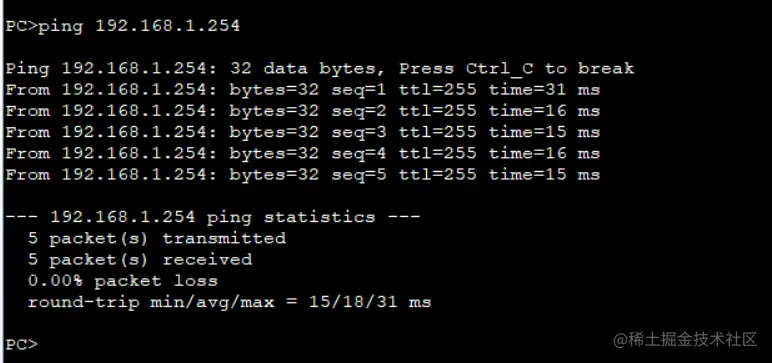

接着先检查网关是否接通。 查看PC1是否与网关接通。 PC1网关接通.png

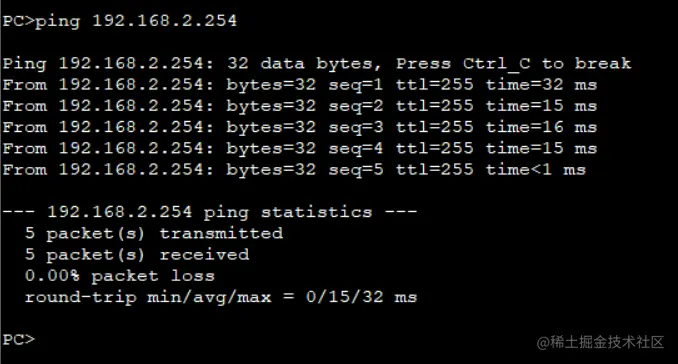

查看PC2是否与网关接通。 PC2网关接通.png

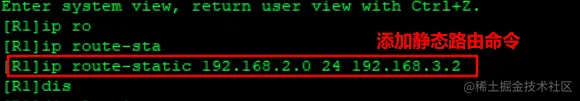

在R1中添加静态路由命令。

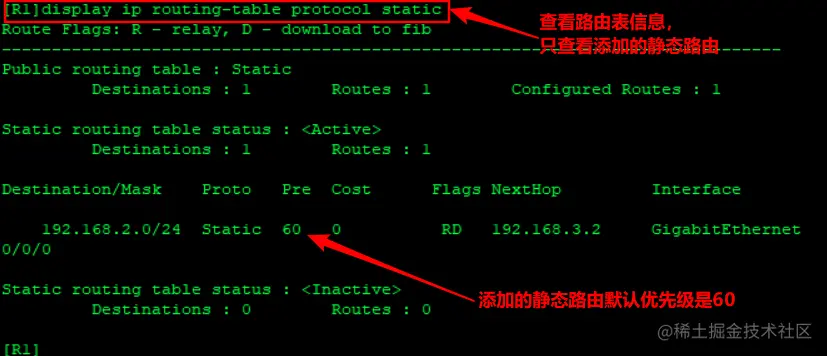

查看添加后的路由信息。 查看添加后路由信息.png

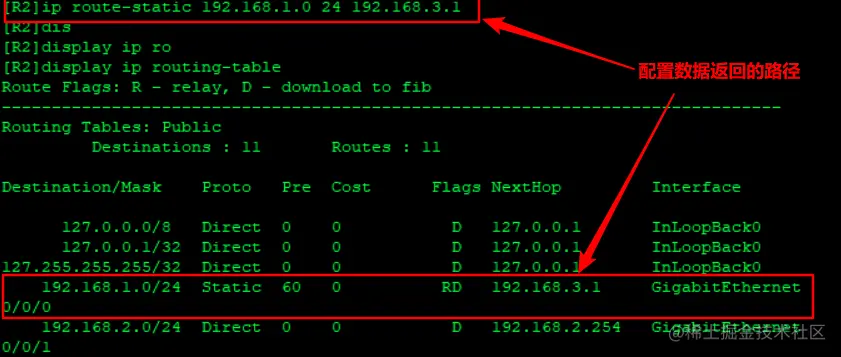

再在R2中配置数据返回的路由路径。 数据返回.png

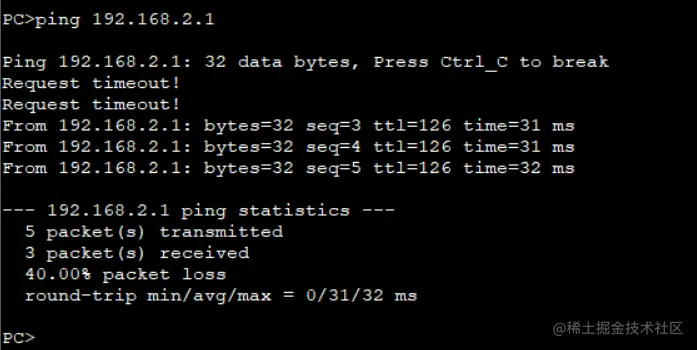

最后在PC1中ping PC2的地址，由于封装，经过两个路由器，会丢两个数据包。 运行结果.png

添加静态路由命令：

  • R1静态路由的：[R1]ip route-static 192.168.2.0 24 192.168.3.2
  • R2静态路由的：[R2]ip route-static 192.168.1.0 24 192.168.3.1
实例二：添加默认路由


配置R1的两个端口。

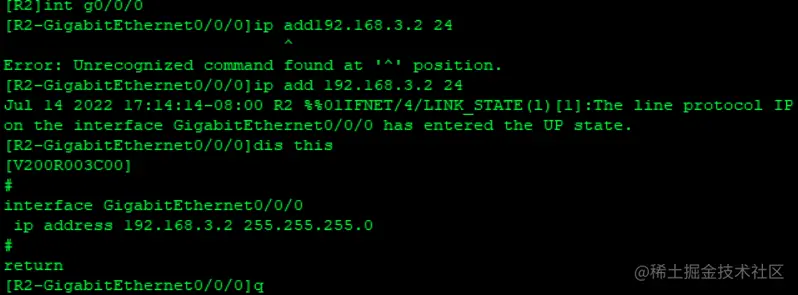

配置R2的两个端口。

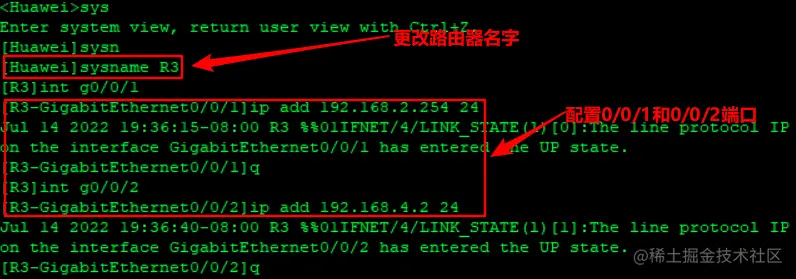

配置R3的两个端口。

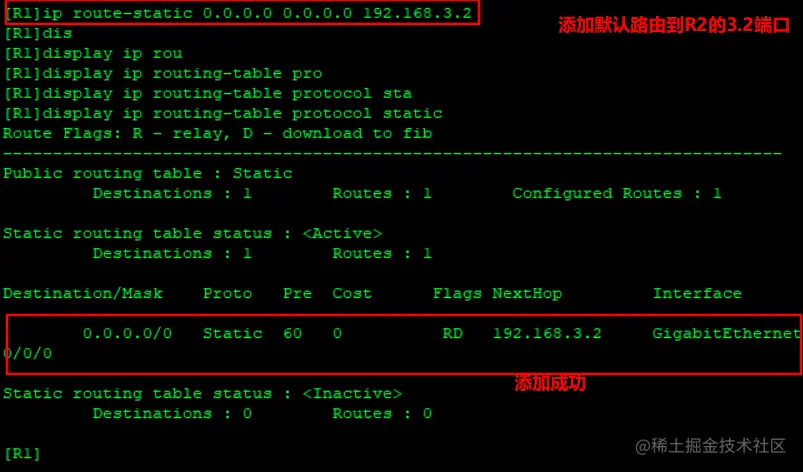

R1到R2添加默认路由。

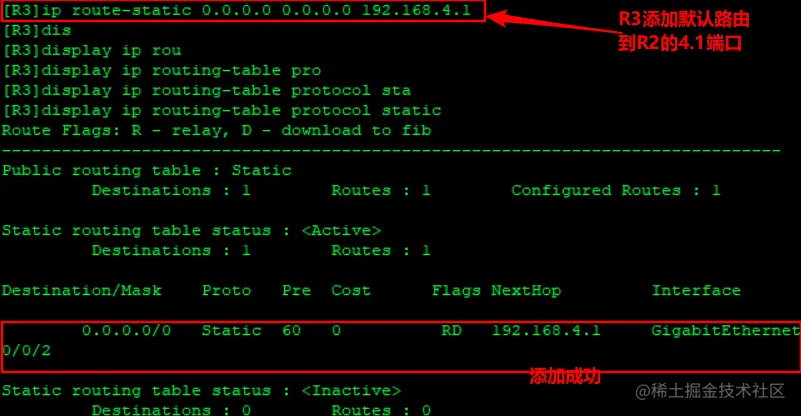

R3到R2添加默认路由。


R2向两端添加静态路由。


最后在PC1中ping PC2的地址。


添加默认路由：ip route-static 0.0.0.0 0.0.0.0 192.168.3.2
前一个0.0.0.0：要去的任一不在同一网段的地址
后一个0.0.0.0：子网掩码

总结

网关的要求：

  • 要真是存在
  • 要和主机在同一网段（同一广播域）

路由器的各端口处于不同广播域。

静态路由配置建议：

  • 先把IP地址都配好，再配路由协议
  • 关闭提示信息
  • 路由器要命名
  • 配置完先检查网关是否接通

相关命令

命令作用
sysname 名称修改路由器名称
<>undo terminal monitor 或 []undo info-center enable关闭提示信息
ip add 192.168.1.254 24配置地址（进入端口后）
dis this查看配置信息
undo shutdown打开端口（端口界面。华为网络设备，端口默认是关闭的，模拟器中已经打开了）
display ip routing-table查看路由表信息
display ip routing-table protocol static只查看添加的静态路由
display ip interface brief查看简要接口信息
ip route-static 192.168.1.0 24 192.168.2.1添加静态路由（命令 要去的网段 子网掩码 下一跳地址）
ip route-static 0.0.0.0 0.0.0.0 192.168.2.1添加默认路由
ip route-static 192.168.1.0 24 192.168.2.1 preference 70添加静态路由优先级设为70（优先级数越小越优先）
undo int 192.168.2.254删除配置的网段
undo ip route-static 192.168.1.0 24删除配置的静态路由（命令 去的网段 子网掩码）
