路由配置真的简单（嘎嘎上手）

BIG施
224 阅读1分钟

路由表也分

1.直连路由（长在自己身上的网段，端口配置好IP地址，路由表会自动添加端口的网段信息，有延迟）

2.非直连路由

  • 静态路由（要手动添加，管理员手动去配置。告诉路由器，你要知道有哪些网段）

  • 动态路由 （通过报文互相学习没有的网段）

路由配置实验

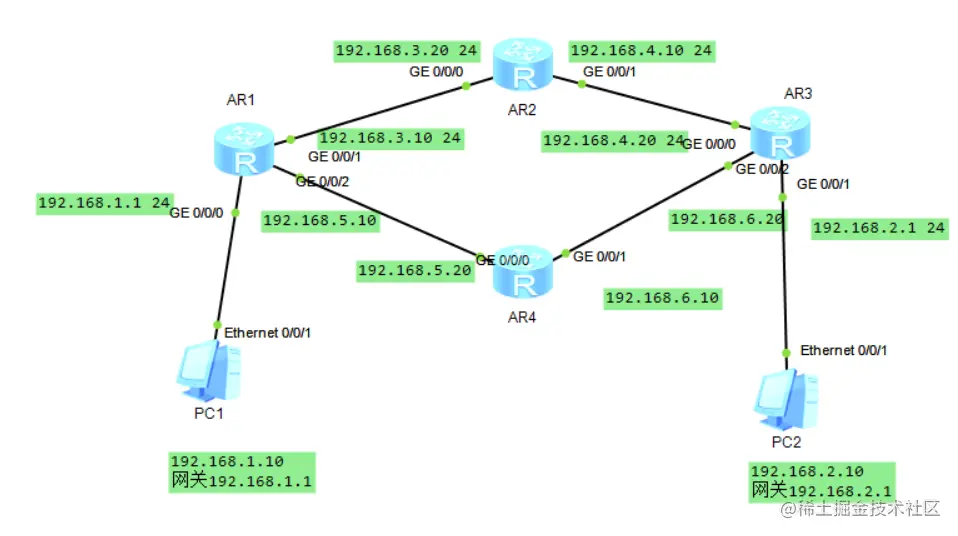

1.实验使用eNSP，通过配置路由实现pc1，pc2之间的通信。拉入相关设备，连接开机。如图

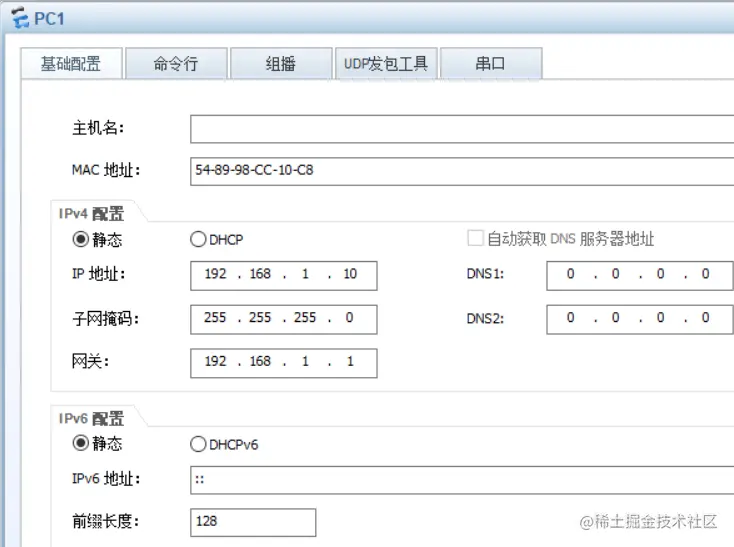

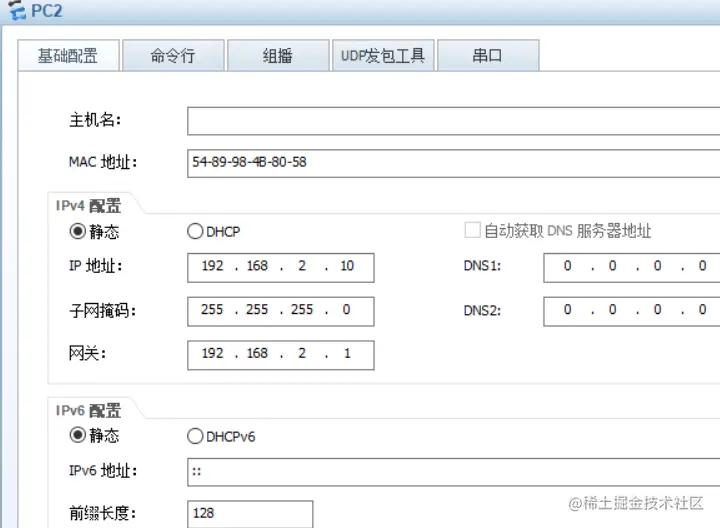

image.png 2.配置pc的ip、子网掩码、网关。

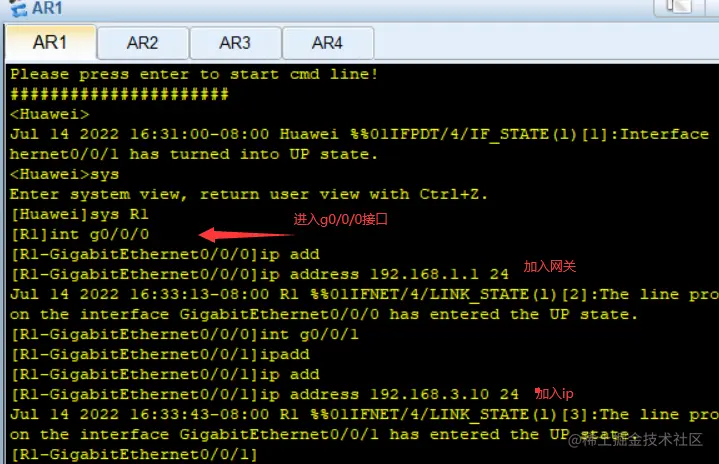

image.png 3.在R1，R2，R3中加入两端对应的网关和ip地址

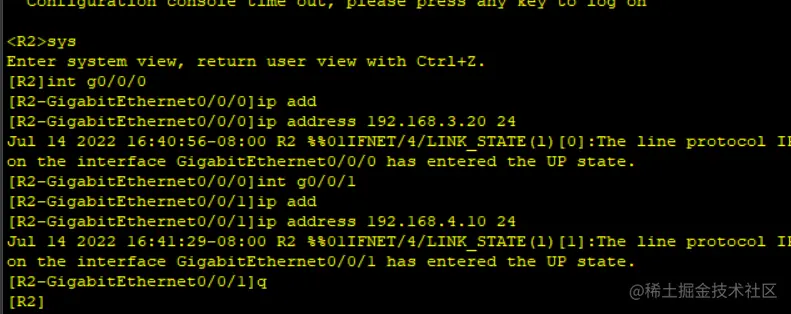

R1 image.png R2

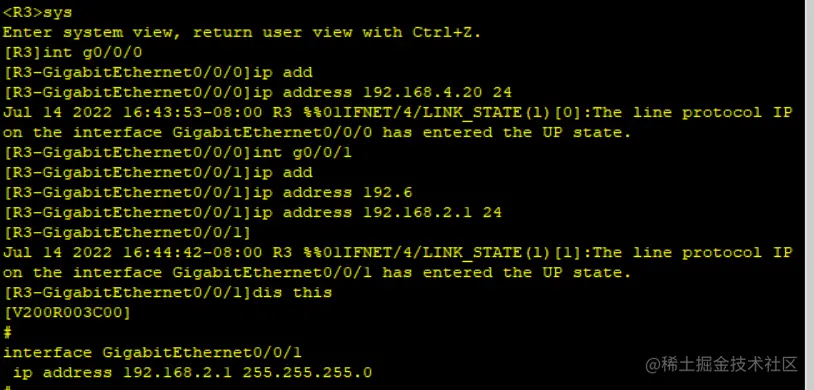

R3

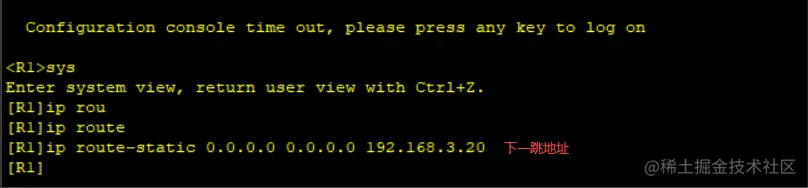

image.png 3.手动配置路由

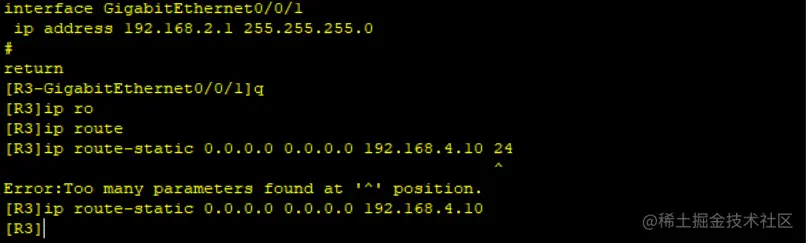

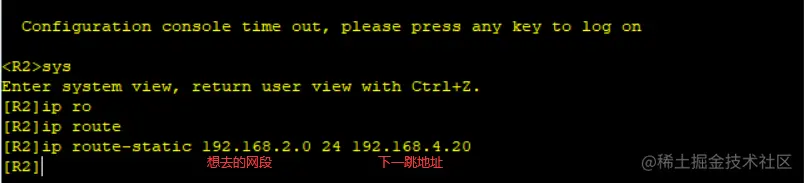

R1 image.png R3 image.png R2

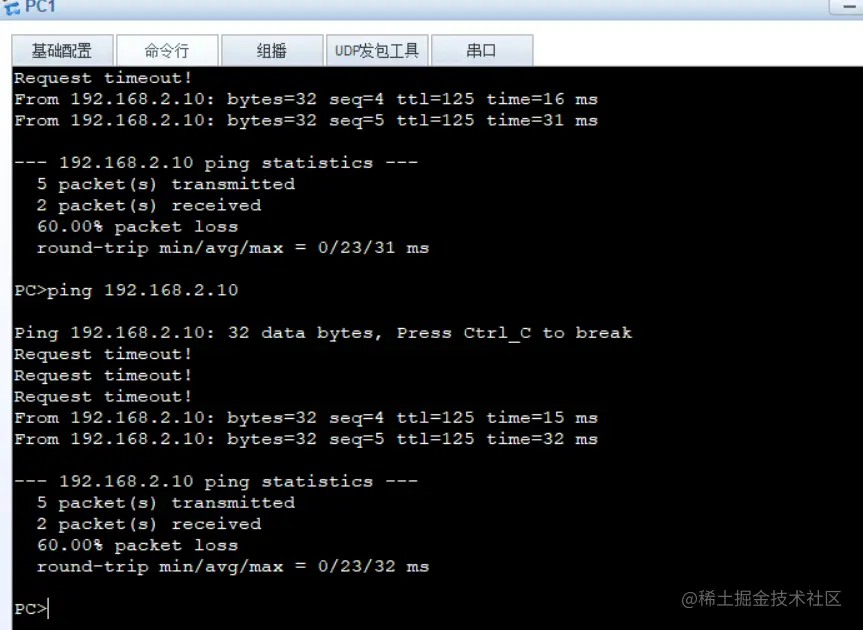

4.此时在pc1中ping pc2的ip，是可通的


备份浮动路由

再加一个路由并对其连接配置如图

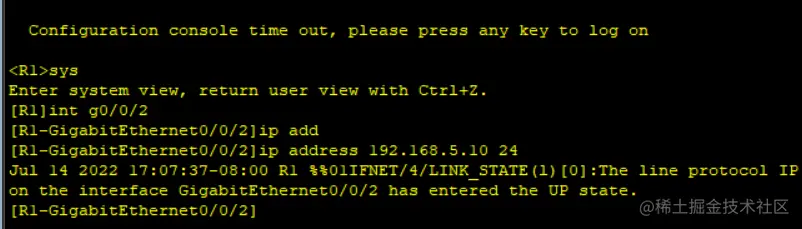

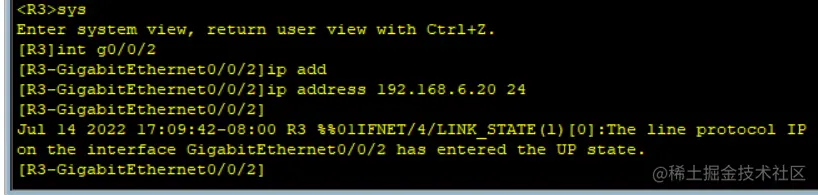

image.png 需分别向AR1 AR4 AR3中加入ip

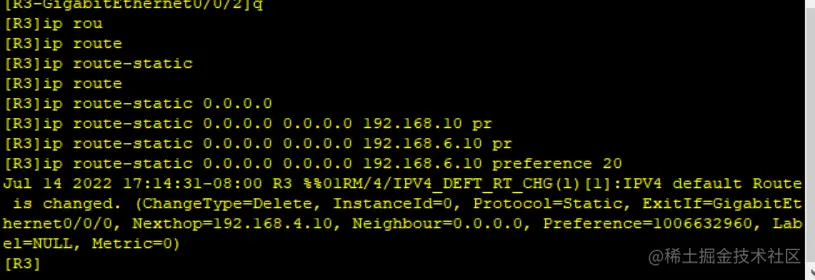

手动配置路由 设置优先级 越小越优先

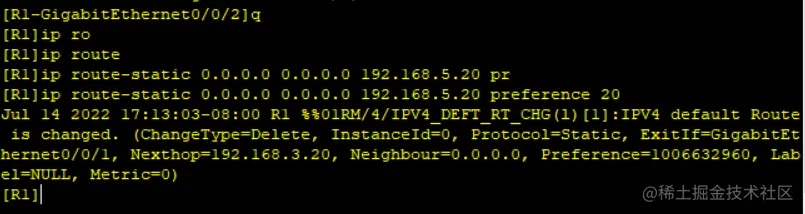

R1 image.png

R3 image.png

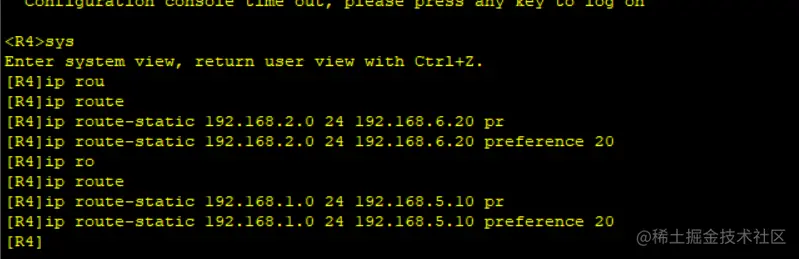

R4

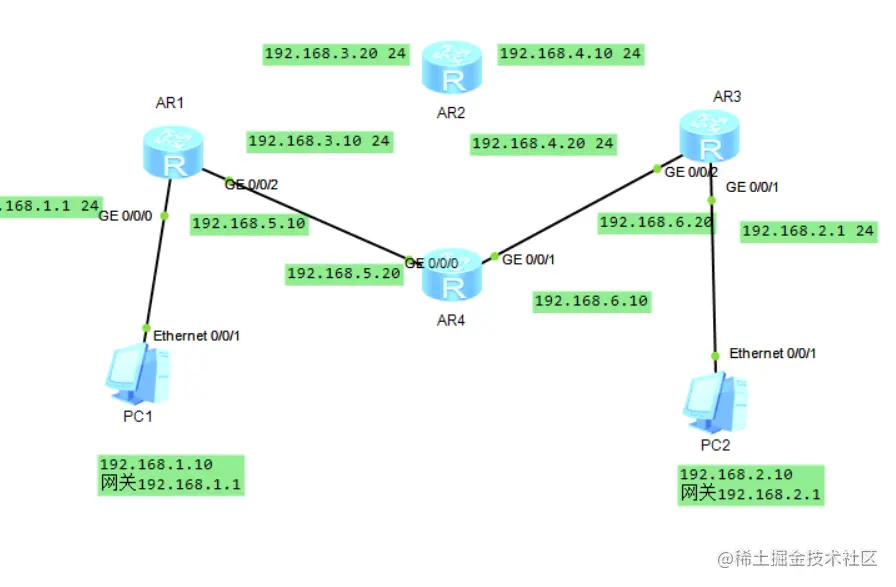

此时在pc1中ping pc2 的IP地址 应该是走下一条路线的 越小越优先，为了区分，，断开上面的连接



ping通 实验成功！！！！！
