路由概述

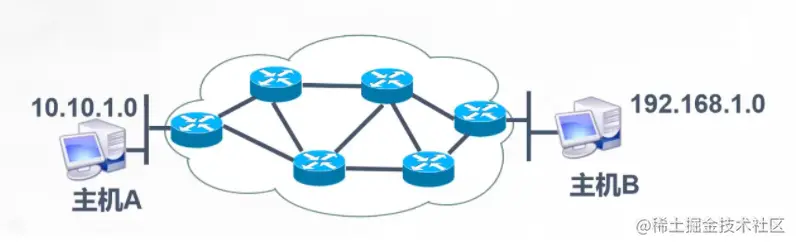

路由
- 从源主机到目标主机的转发过程

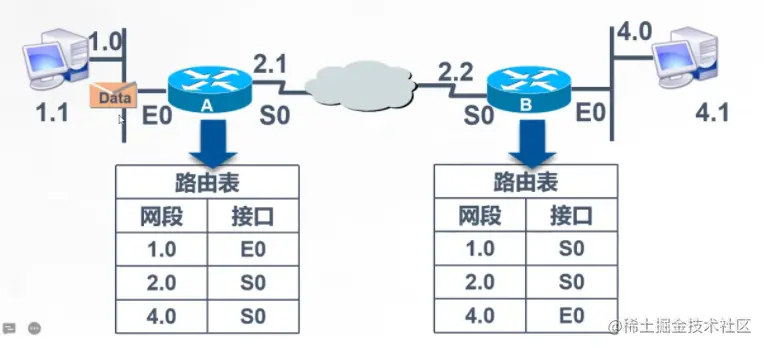

路由器的工作原理
根据路由表转发数据
路由器
路由表
- 路由器中维护的路由条目的集合
- 路由器根据路由表做路径选择
路由表的形成
- 直连路由（长在自己身上的网段 端口配置好IP地 址 路由表会自动添加端口的网段信息 有延迟）
- 非直连路由
A 手动添加 （管理员手动去配置 告诉路由器 你 要知道有哪些网段）
B 动态学习 （动态路由，通过报文互相学习没有的网 段）

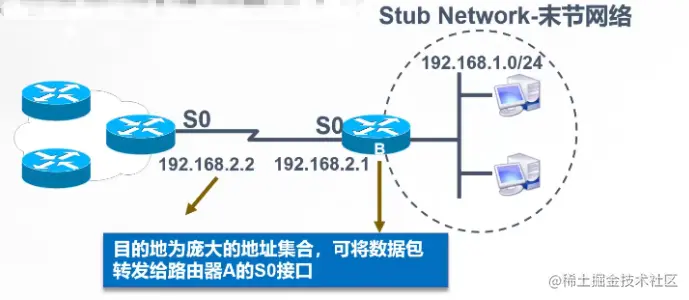

默认路由
- 当路由器在路由表中找不到目标网络的路由条目时，路由器把请求转发到默认端口

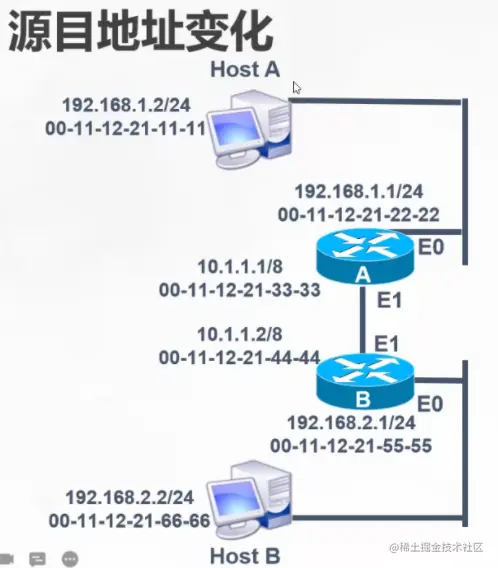

路由器转发数据包的封装过程
主机 A 想核主机B
通讯 ARP：同一网段直接回复
交给网关处理（不同网段）
第一次封装
源ip： 192.168.1.2
目的ip：192.168.2.2
源mac： 11-11
目的mac：22-22
第二次封装：
源ip：192.168.1.2
目的ip:192.168.2.2
源mac：33-33
目的mac 44-44
第三次封装：
源ip：192.168.1.2
目的ip:192.168.2.2
源mac： 55-55
目的mac：66-66
配置静态路由
实验目的
（1）掌握静态路由（非直连网段、子网掩码、下一跳地址）的配置方法；
（2）掌握静态路由连通性的测试方法。

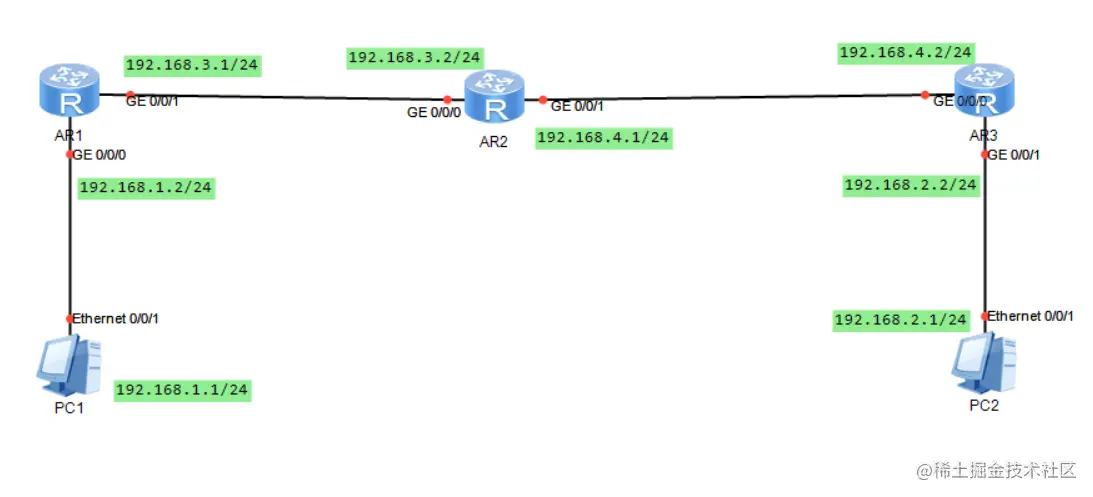

拓扑
实验步骤
（1）为两台PC机配置IP地址、子网掩码和网关地址

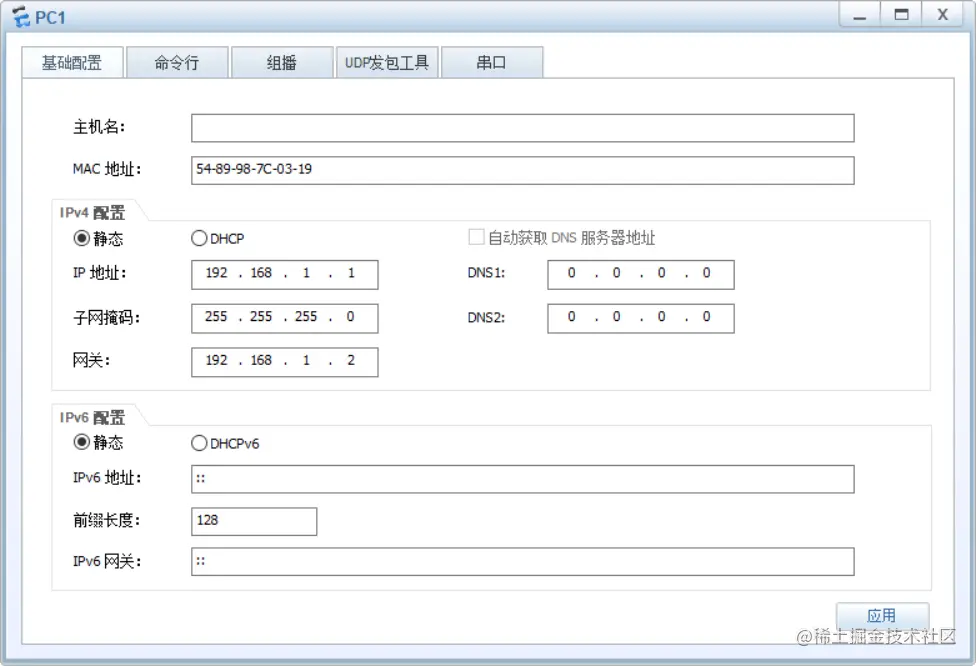

PC1的IP地址：192.168.1.1，子网掩码：255.255.255.0，网关地址：192.168.2.2。

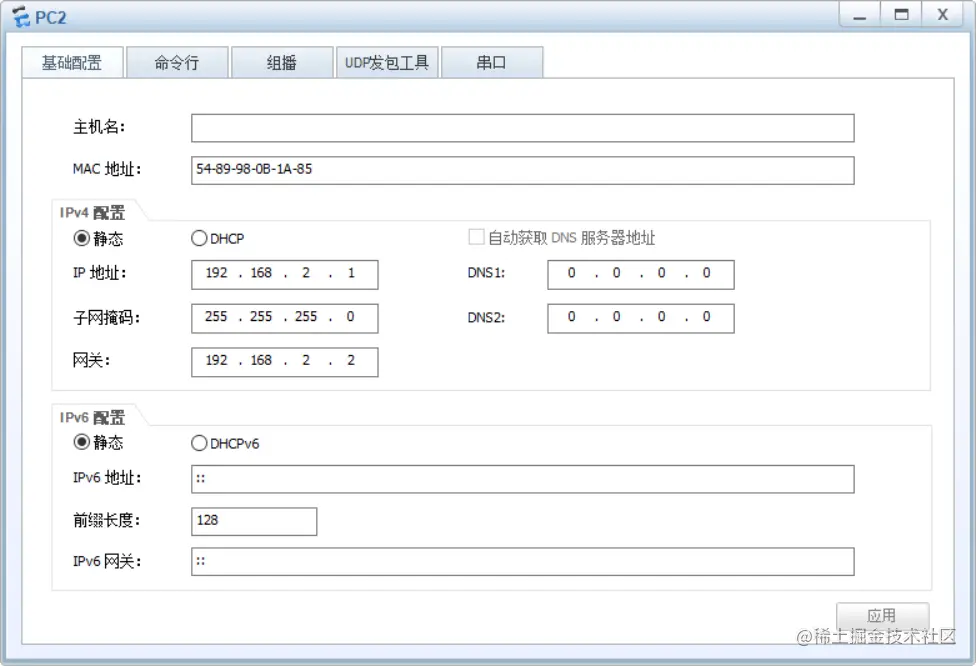

PC2的IP地址：192.168.2.1，子网掩码：255.255.255.0，网关地址：192.168.2.2。
（2）为三台路由器分别设置接口IP地址和子网掩码。
以R1为例，两个接口的IP地址和子网掩码分别为：192.168.1.2/24和192.168.3.1/24。
相关命令
<Huawei>undo terminal monitor ###关闭提示信息（简写u t m）
[Huawei]undo info-center enable ###关闭提示信息
<Huawei>sys ###切换至系统视图
[Huawei]sys R1 ###修改路由器名称叫做R1
[R1]int g0/0/0 ###进入 g/0/0 口
[R1-GigabitEthernet0/0/0]undo shutdown ###开启接口
Info: Interface GigabitEthernet0/0/0 is not shutdown.
[R1-GigabitEthernet0/0/0]ip address 192.168.1.2 24 ###配置接口的IP地址和子网掩码
[R1-GigabitEthernet0/0/0]dis th ###查看接口信息
[V200R003C00]
#
interface GigabitEthernet0/0/0
ip address 192.168.1.2 255.255.255.0
#
return
[R1-GigabitEthernet0/0/0]int g0/0/1 ###进入 g/0/1 口
[R1-GigabitEthernet0/0/1]ip address 192.168.3.1 24 ###配置接口的IP地址和子网掩码
[R1-GigabitEthernet0/0/1]dis th ###查看接口信息
[V200R003C00]
#
interface GigabitEthernet0/0/1
ip address 192.168.3.1 255.255.255.0
#
return

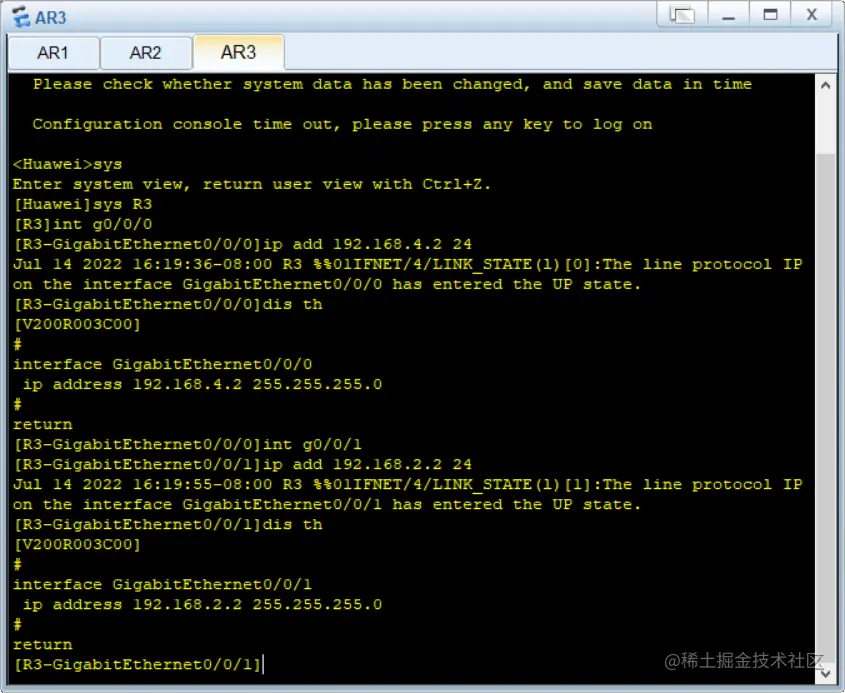

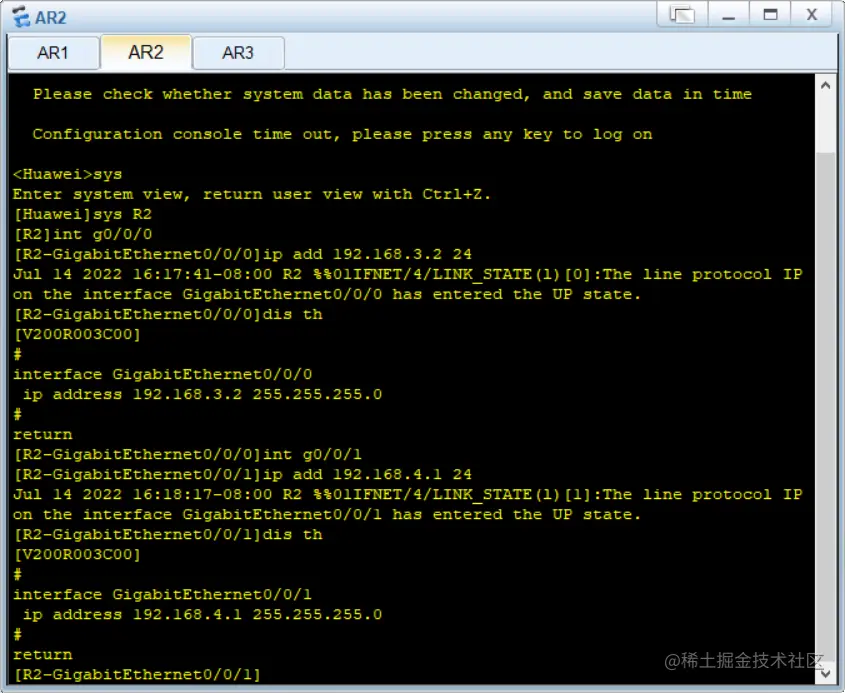

R2、R3的接口地址和子网掩码也按如上方式进行设置。
(3)为三台路由器配置静态路由信息。将非直连网段、子网掩码、下一跳地址添加进路由表中。
为R1添加路由信息，命令如下：
[R1]ip route-static 192.168.4.0 24 192.168.3.2
[R1]ip route-static 192.168.2.0 24 192.168.3.2
为R2添加路由信息，命令如下：
[R2]ip route-static 192.168.1.0 24 192.168.3.1
[R2]ip route-static 192.168.2.0 24 192.168.4.2
为R3添加路由信息，命令如下：
[R3]ip route-static 192.168.1.0 24 192.168.4.1
[R3]ip route-static 192.168.3.0 24 192.168.4.1

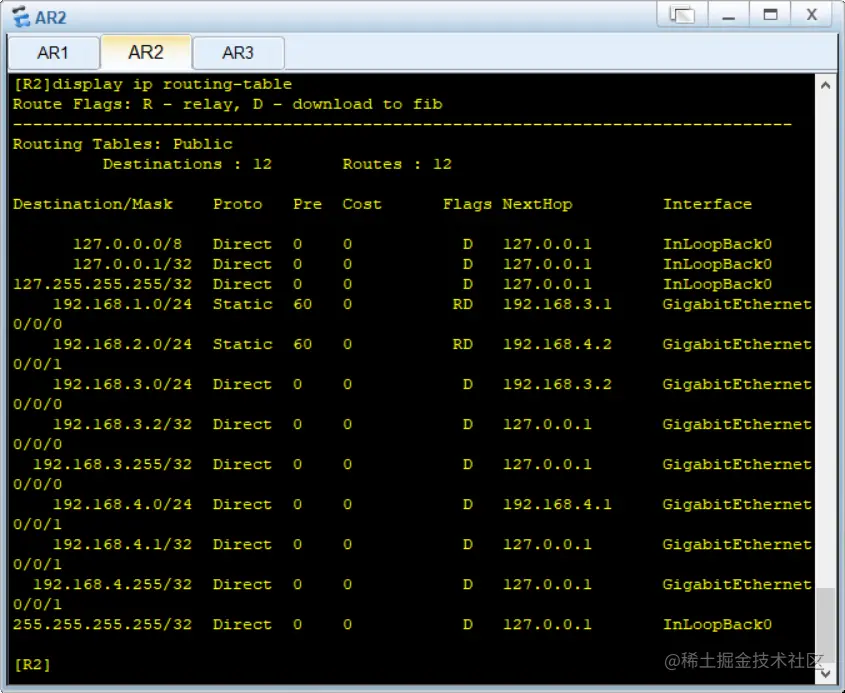

配置之后，查看各路由器的路由表信息（Direct表示直连网段，Static 表示非直连网段）：
[R1]display ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
Destinations : 12 Routes : 12
Destination/Mask Proto Pre Cost Flags NextHop Interface
127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0
127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0
127.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0
192.168.1.0/24 Direct 0 0 D 192.168.1.2 GigabitEthernet
0/0/0
192.168.1.2/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/0
192.168.1.255/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/0
192.168.2.0/24 Static 60 0 RD 192.168.3.2 GigabitEthernet
0/0/1
192.168.3.0/24 Direct 0 0 D 192.168.3.1 GigabitEthernet
0/0/1
192.168.3.1/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/1
192.168.3.255/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/1
192.168.4.0/24 Static 60 0 RD 192.168.3.2 GigabitEthernet
0/0/1
255.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0
[R1]

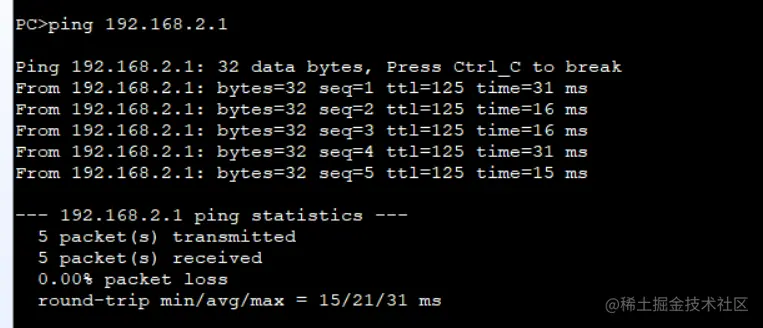

(4)用主机1去ping主机2，查看能否正常通信。
(5)实验成功
Destination/Mask 目的网段/子网掩码 Proto 协议类型
Pre 优先级
Cost 开销值
Flags 路由状态等信息
NextHop 下一跳地址
Interface 接口信息
静态路由的默认优先级是60
优先级越小 越优先
交换与路由对比
路由工作在网络层
- 根据“路由表”转发数据
- 路由选择
- 路由转发
交换工作在数据链路层
- 根据“MAC地址表”转发数据
- 硬件转发
总述
了解并学会掌握静态路由的配置，会连接多个路由
