今天写一篇 Matplotlib 的入门教程。
Matplotlib 是 Python 数据可视化库，广泛应用在数据分析和机器学习中。
1. 第一张图
Matplotlib 支持面向对象和pyplot接口两种方式画图。

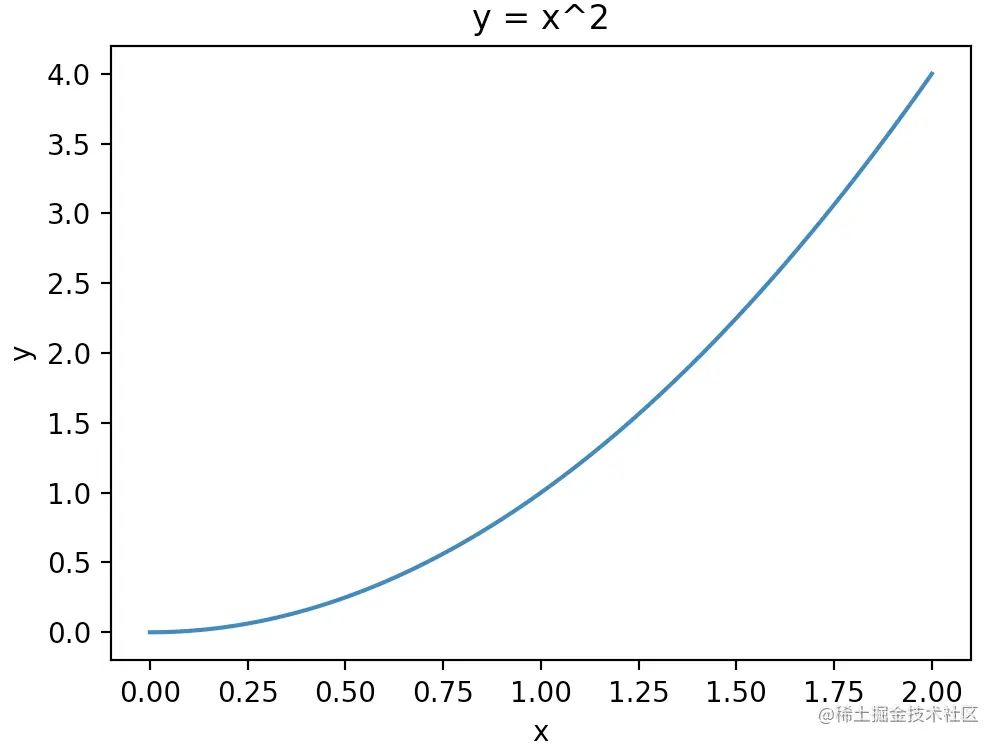

以这两种方式为例，画出如下图所示的函数图。
y=x^2
面向对象方式
import matplotlib.pyplot as plt
import numpy as np
x = np.linspace(0, 2, 100)
fig, ax = plt.subplots()
ax.plot(x, x**2) # 折线图
ax.set_xlabel('x') # 设置横坐标名称
ax.set_ylabel('y') # 设置纵坐标标签
ax.set_title("y = x^2") # 设置标题
plt.show()
plt.subplots() 函数返回fig和ax，分别是Figure对象和Axes对象。前者代表画布，后者代表画布上的绘图区域，很显然画布和绘图区域是一对多的关系。
之后关于绘图的设置，都通过Axes对象完成。
pyplot方式
import matplotlib.pyplot as plt
import numpy as np
x = np.linspace(0, 2, 100)
plt.figure()
plt.plot(x, x**2)
plt.xlabel('x')
plt.ylabel('y')
plt.show()
pyplot方式绘图和设置都通过plt来完成，没有对象的概念。
虽然这两种方式都能画图，但官方更建议采用面向对象的方式。
2. 支持多种图形

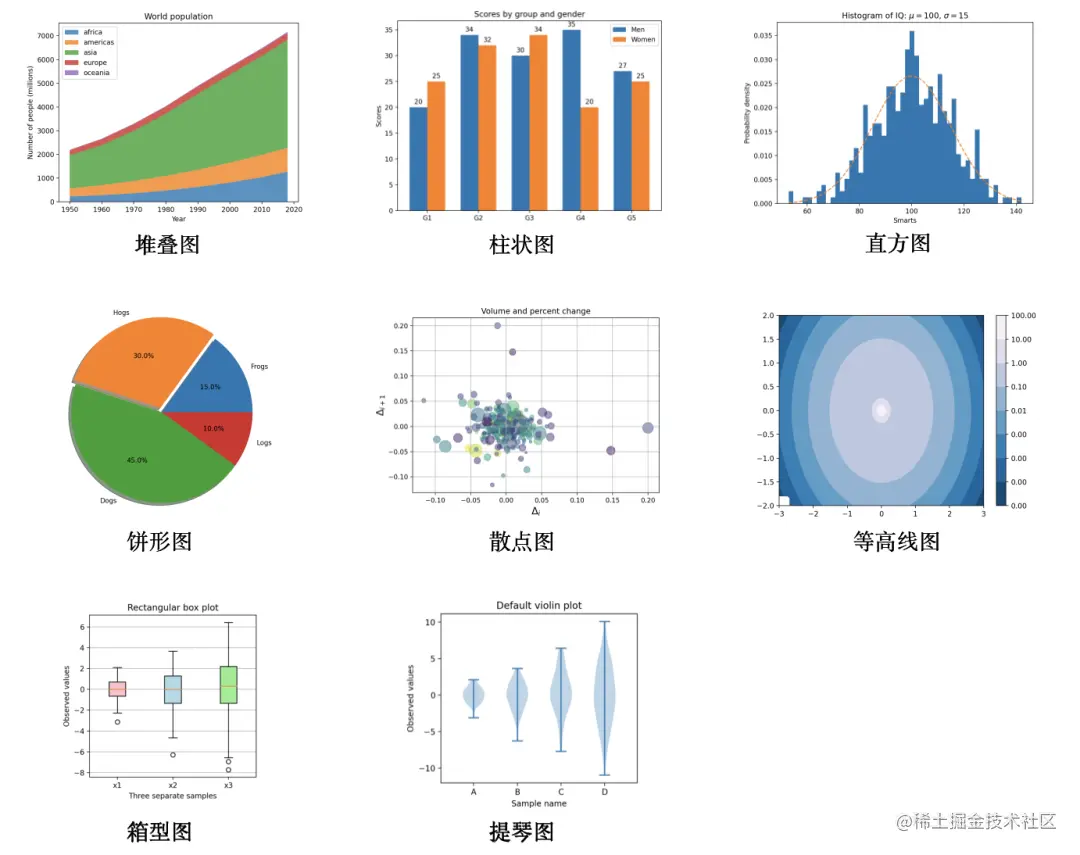

除了上面例子中看到的折线图，Matplotlib 还支持以下图形：
- stackplot：堆叠图
- bar/barh：柱状图
- hist：直方图
- pie：饼形图
- scatter：散点图
- contourf：等高线图
- boxplot：箱型图
- violinplot：提琴图

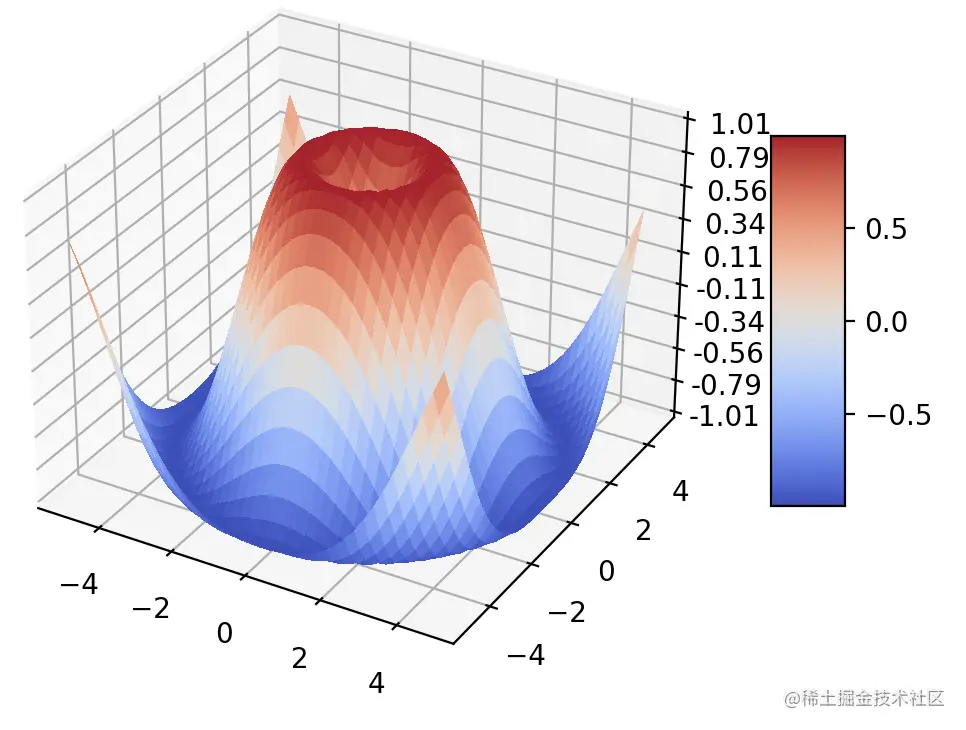

另外，Matplotlib 还是支持 3D 绘图
3. 常见设置
在第一小节的例子里，我们通过set_xlabel和set_title设置坐标轴名称和标题。

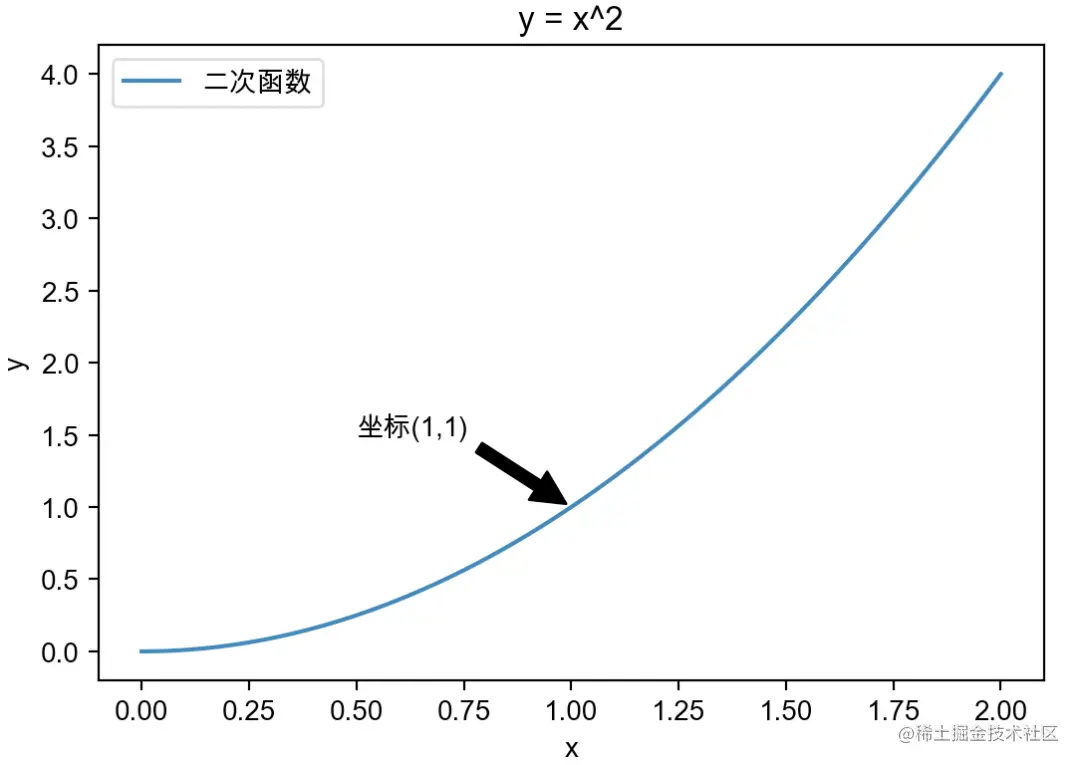

除此之外，还可以添加注释和图例。
x = np.linspace(0, 2, 100)
fig, ax = plt.subplots()
ax.plot(x, x**2, label='二次函数')
ax.set_xlabel('x')
ax.set_ylabel('y')
ax.set_title("y = x^2")
# 添加注释
ax.annotate('坐标(1,1)', xy=(1, 1), xytext=(0.5, 1.5),
arrowprops=dict(facecolor='black', shrink=0.05))
# 添加图例
ax.legend()
还可以设置坐标轴的格式
ax.xaxis.set_major_formatter('x坐标{x}')
如果坐标轴是日期会非常有用，可以将日期转成周、月、季度等格式。
4. 一个画布多图形
前面提到过，一个画布可以有多个绘图区域。

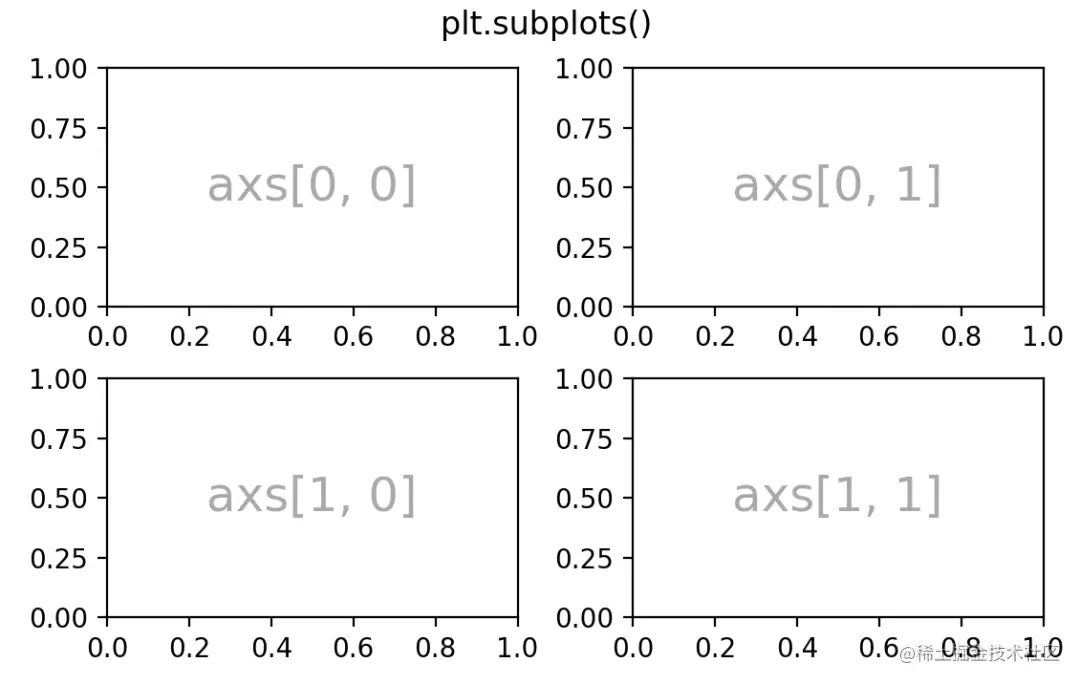

下面使用plt.subplots()函数可以创建2行2列，4个绘图区域。
import matplotlib.pyplot as plt
import numpy as np
fig, axs = plt.subplots(ncols=2, nrows=2, figsize=(5.5, 3.5),
constrained_layout=True)
# add an artist, in this case a nice label in the middle...
for row in range(2):
for col in range(2):
axs[row, col].annotate(f'axs[{row}, {col}]', (0.5, 0.5),
transform=axs[row, col].transAxes,
ha='center', va='center', fontsize=18,
color='darkgrey')
fig.suptitle('plt.subplots()')

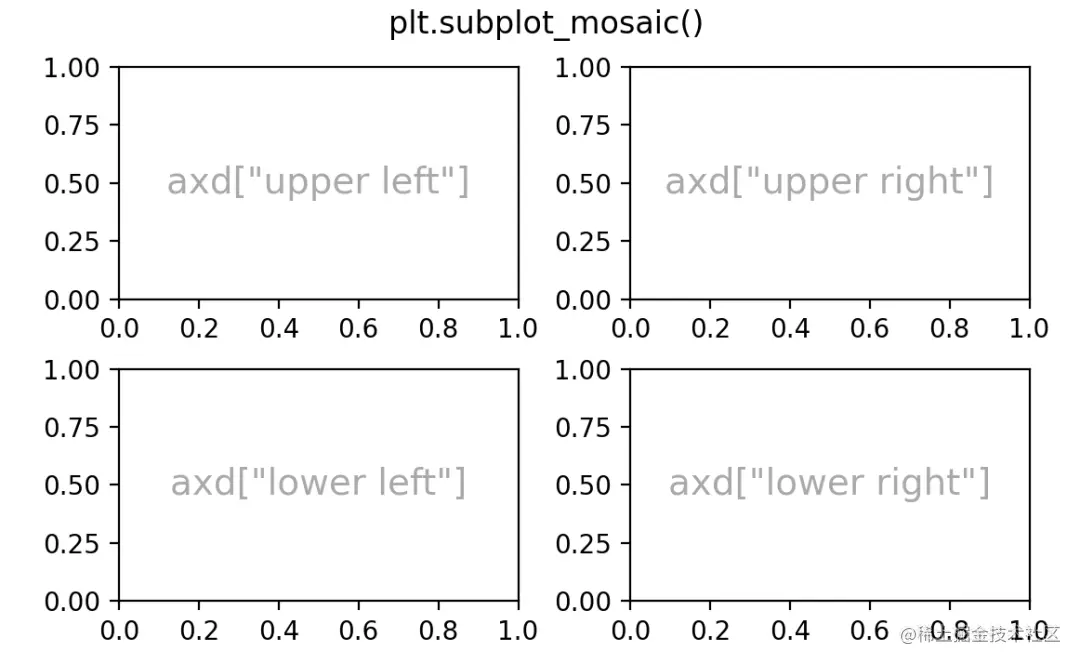

也可以通过subplot_mosaic()函数创建
fig, axd = plt.subplot_mosaic([['upper left', 'upper right'],
['lower left', 'lower right']],
figsize=(5.5, 3.5), constrained_layout=True)
for k in axd:
annotate_axes(axd[k], f'axd["{k}"]', fontsize=14)
fig.suptitle('plt.subplot_mosaic()')

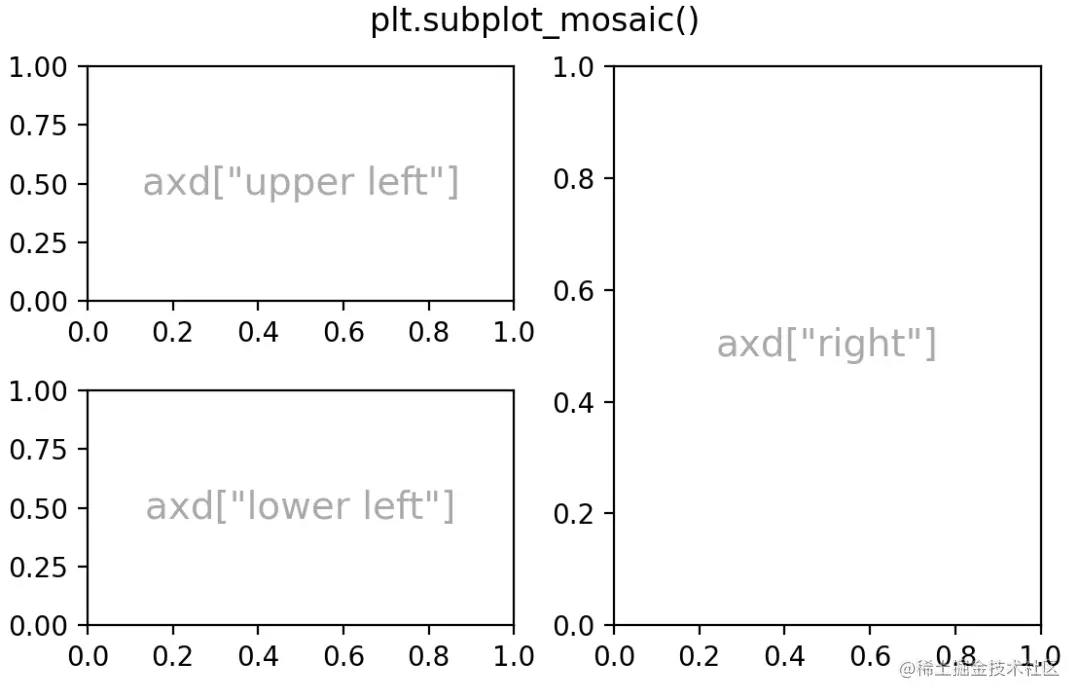

通过subplot_mosaic()函数，还可以将其他几个绘图区域合并成一个。
fig, axd = plt.subplot_mosaic([['upper left', 'right'],
['lower left', 'right']],
figsize=(5.5, 3.5), constrained_layout=True)
for k in axd:
annotate_axes(axd[k], f'axd["{k}"]', fontsize=14)
fig.suptitle('plt.subplot_mosaic()')

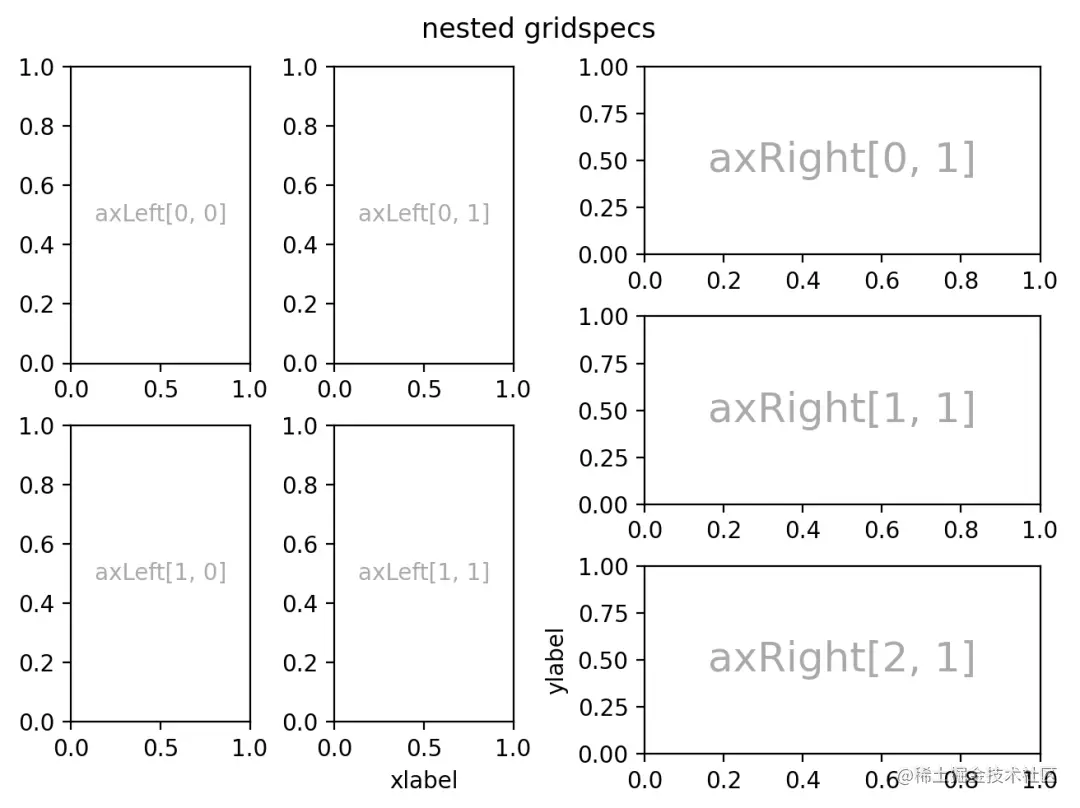

通过 GridSpec 也可以创建更复杂的绘图区域。
fig = plt.figure(constrained_layout=True)
gs0 = fig.add_gridspec(1, 2)
gs00 = gs0[0].subgridspec(2, 2)
gs01 = gs0[1].subgridspec(3, 1)
for a in range(2):
for b in range(2):
ax = fig.add_subplot(gs00[a, b])
annotate_axes(ax, f'axLeft[{a}, {b}]', fontsize=10)
if a == 1 and b == 1:
ax.set_xlabel('xlabel')
for a in range(3):
ax = fig.add_subplot(gs01[a])
annotate_axes(ax, f'axRight[{a}, {b}]')
if a == 2:
ax.set_ylabel('ylabel')
fig.suptitle('nested gridspecs')
5. 高级用法
Matplotlib 很强大，设置很灵活，比如，折线图可以用极坐标画图
稍加改造还可以画出玫瑰图。

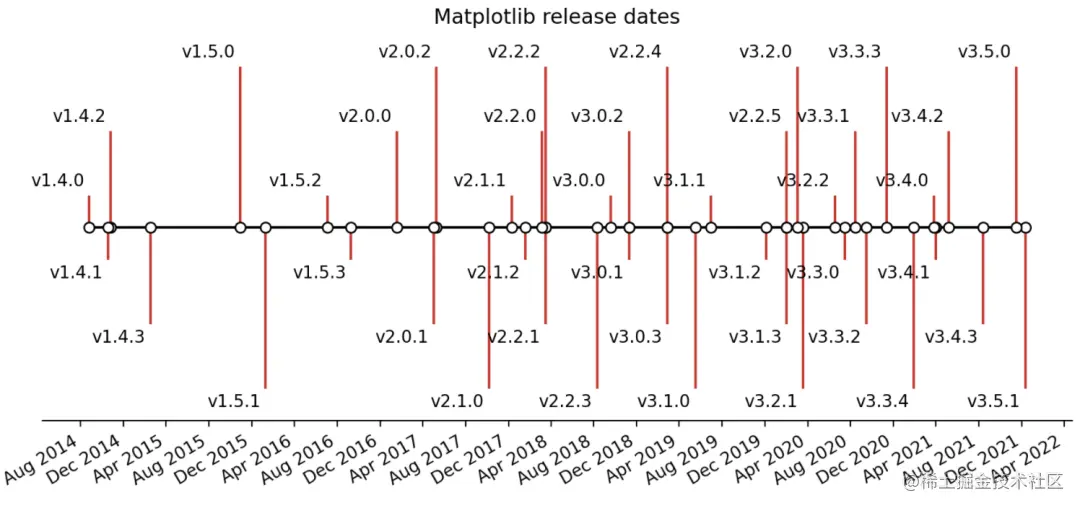

折线图隐藏坐标轴和边框，再结合注释就可以画出时间轴

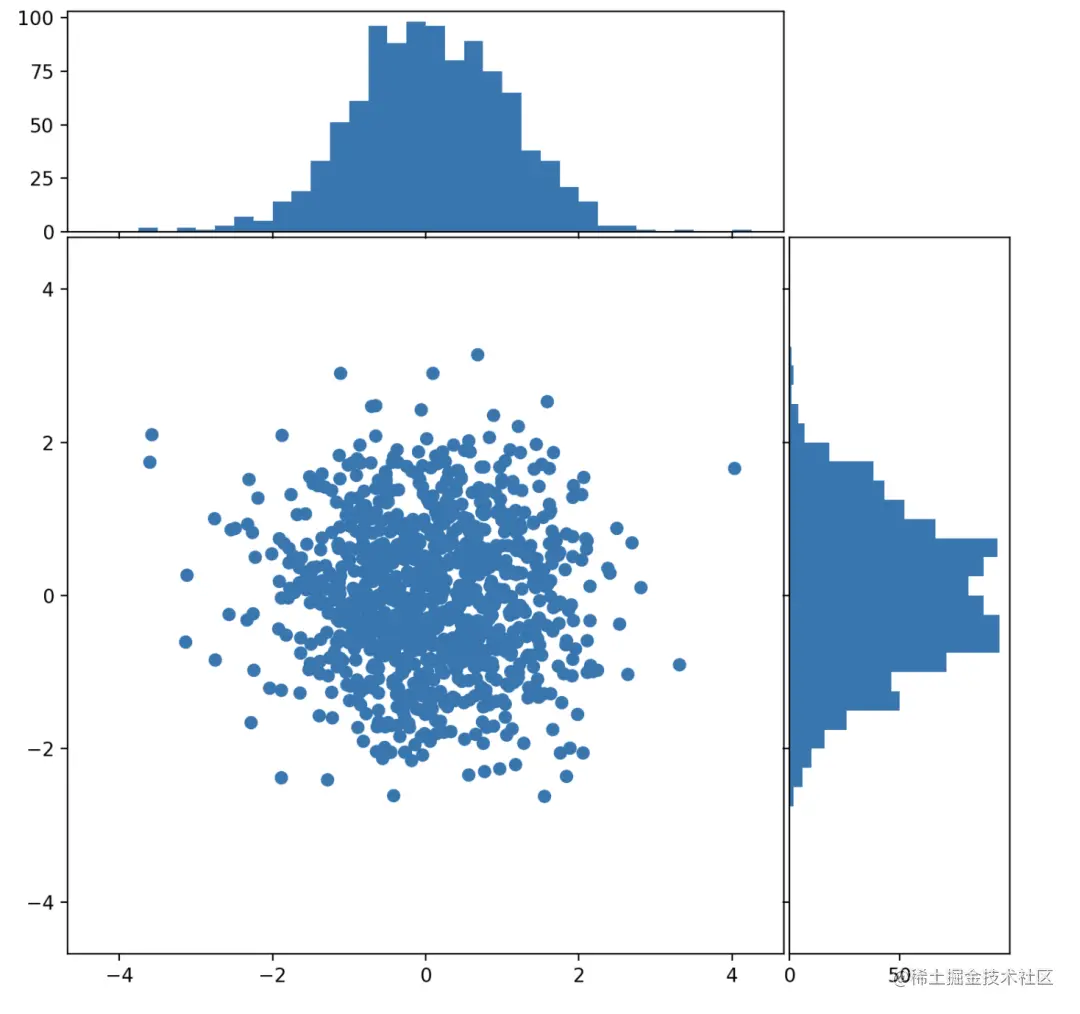

多图组合形成更复杂的统计图
Matpolitlib还支持图形动画和交互式。
今天这篇文章只介绍了 Maptplotlib 很初级的一部分内容，它本身内容非常丰富、也很复杂。后面有机会我们可以介绍更深入的内容。
