React 渲染流程

一句话表明React ui = fn(state)

fn 基本执行过程

const state = reconciler(update)
const ui = commit(state)

update 是初始化或者对比新老节点差异的时候产生的 state 通过reconciler(协调器)的计算,找出节点差异,并生成effectList ui 通过commit进行渲染,也就是通常所说的render阶段,将vdom转换成真实dom的过程

fn 大致执行阶段

Scheduler(调度器): 对任务优先级进行排序,让优先级高的任务先进入reconciler(协调)阶段
Reconciler(协调器): 找出节点变化,并生成effectList,Render(渲染器)进入render阶段
Render(渲染器): 将effctList, 渲染到真实的dom节点上

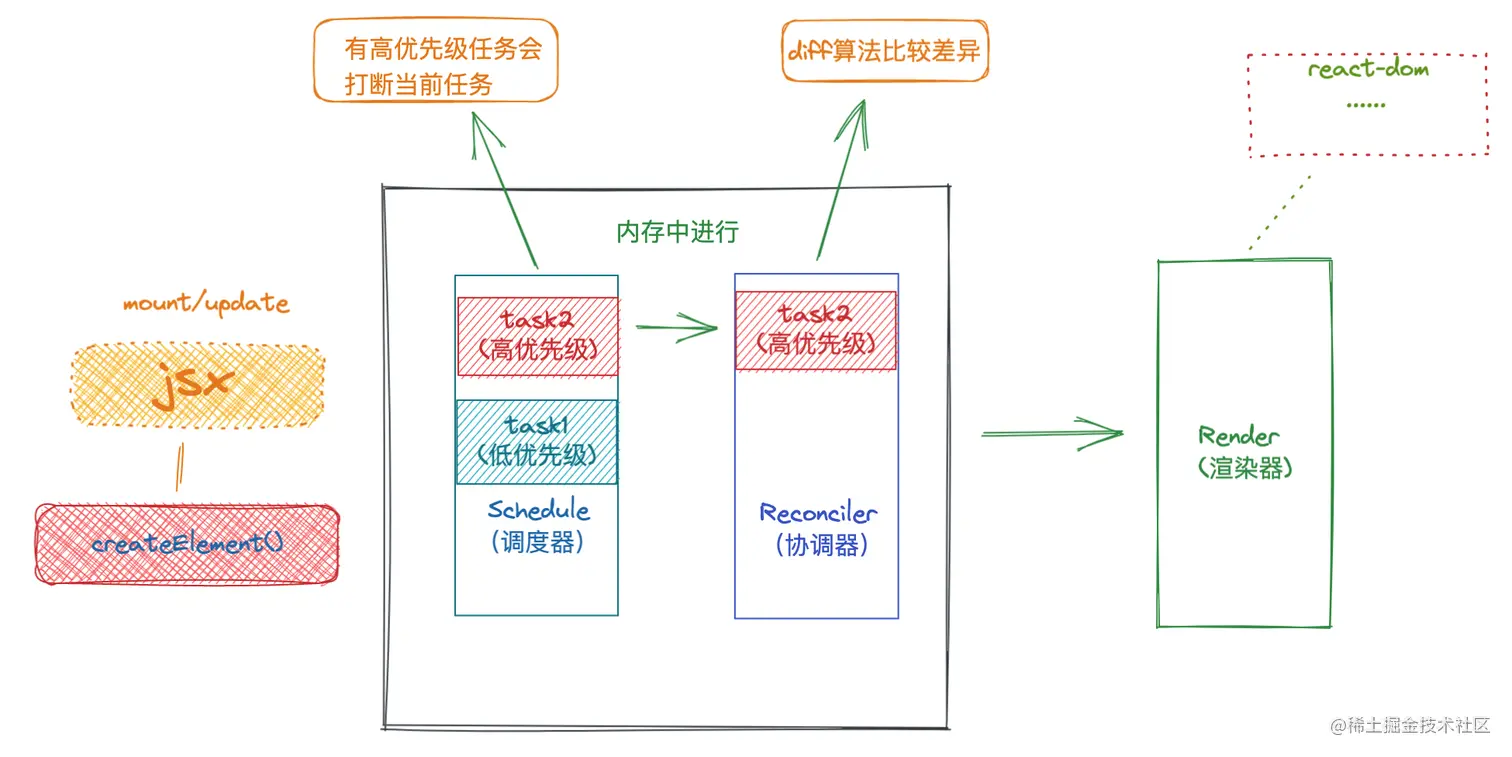

👇 小二上图

几个概念

jsx

jsx是js语言的一种拓展, 也是 React.createElement的语法糖,可以通过babel转成js,最终生成virtual-dom。

fiber结构

通过链表形成的一种数据结构,对vdom进行了再次包装,也是react能够实现任务优先级调整,可以暂停任务,让出执行权的关键。

Fiber对象上面保存了包括这个节点的属性、类型、dom等，Fiber通过child、sibling、return（指向父节点）来形成Fiber树，还保存了更新状态时用于计算state的updateQueue，updateQueue是一种链表结构，上面可能存在多个未计算的update，update也是一种数据结构，上面包含了更新的数据、优先级等，除了这些之外，上面还有和副作用有关的信息。

关注我 >>> 后续学会了详解😝

fiber 双缓存

指的是在react更新和挂载的过程中,存在两颗fiber tree, 原始的(current Fiber), 正在构建的(workInProgress Fiber),两颗树的节点通过alternate相连。通过对比两个树可以知道哪些节点变了,哪些节点没变可以进行复用。

在mount时（首次渲染），会根据jsx对象（Class Component或的render函数者Function Component的返回值），构建Fiber对象，形成Fiber树，然后这颗Fiber树会作为current Fiber应用到真实dom上，在update（状态更新时如setState）的时候，会根据状态变更后的jsx对象和current Fiber做对比形成新的workInProgress Fiber，然后workInProgress Fiber切换成current Fiber应用到真实dom就达到了更新的目的，而这一切都是在内存中发生的，从而减少了对dom好性能的操作。

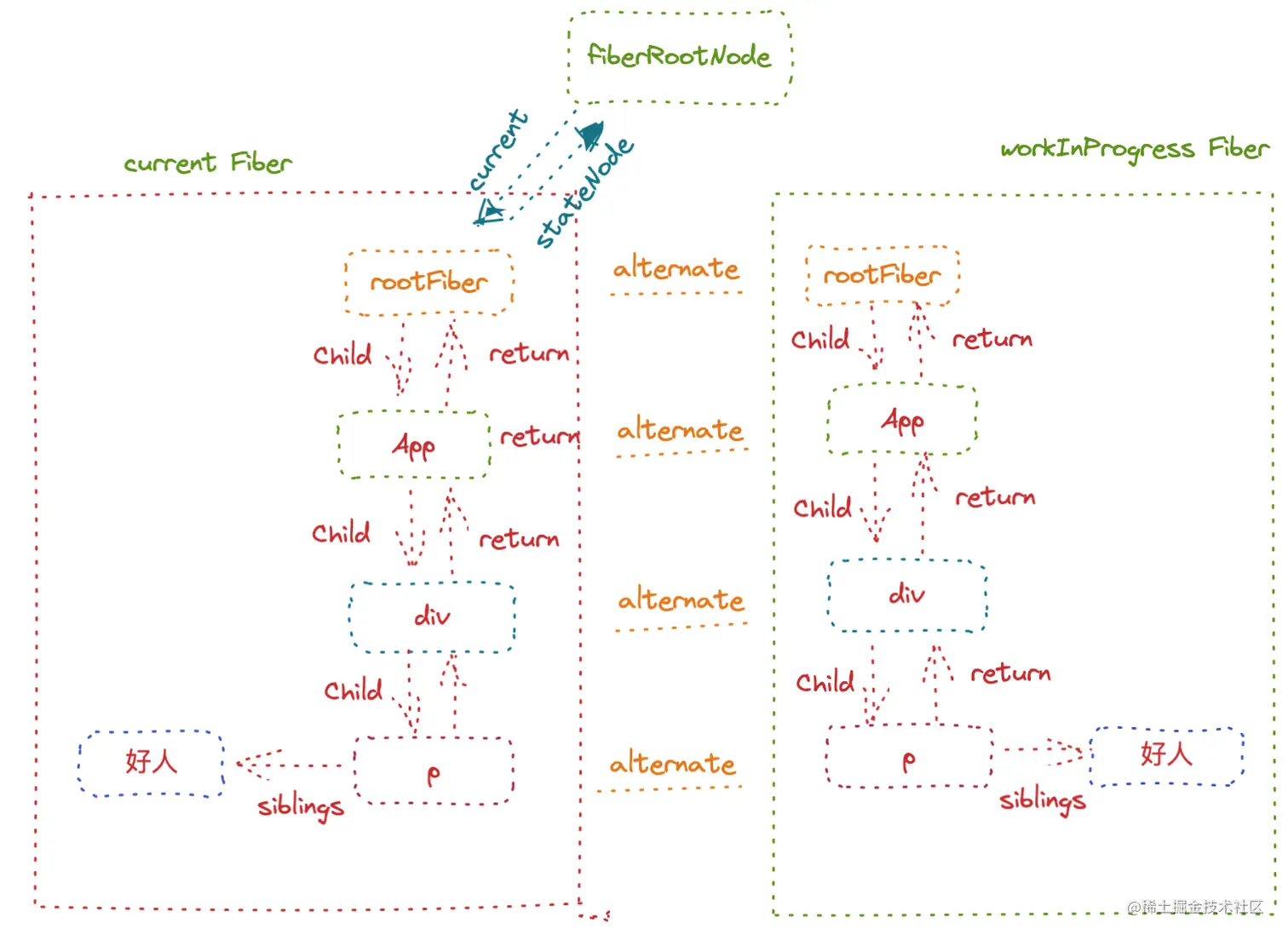

🌰: current Fiber 与 workInProgress Fiber 对照过程

function App() {
  const [count, setCount] = useState(0);
  return (
    <>
      <div
      onClick={() => {
          setCount(() => count + 1);
        }}>
         <p title={count}>{count}</p>好人
      </div>
    </>
  )
}

ReactDOM.render(<App />, document.getElementById("root"));

scheduler

Scheduler的作用是调度任务，react15没有Scheduler这部分，所以所有任务没有优先级，也不能中断，只能同步执行。实现异步可中断的更新，需要浏览器指定一个时间，如果没有时间剩余了就需要暂停任务，requestIdleCallback可选，但是它存在兼容和触发不稳定的原因，react17中采用MessageChannel来实现。

// 工作循环
function workLoopConcurrent() {
  // 当前fiber树没有遍历并且没有被中断
  while (workInProgress !== null && !shouldYield()) {//shouldYield判断是否暂停任务
    workInProgress = performUnitOfWork(workInProgress);
  }
}

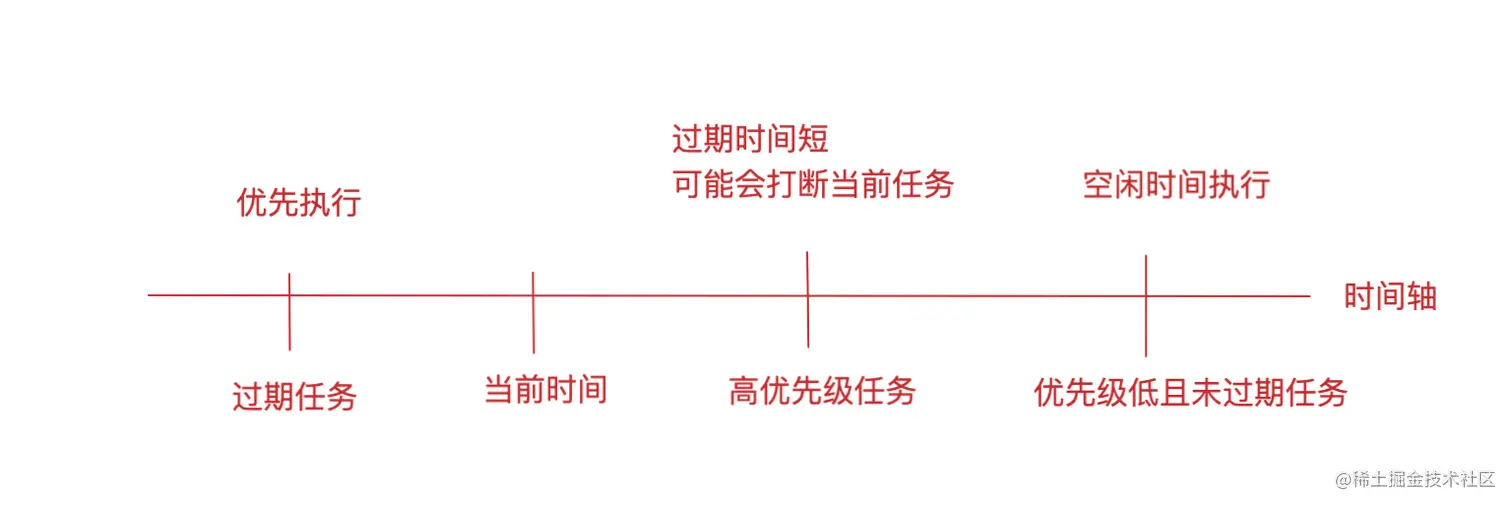

在Scheduler中的每的每个任务的优先级使用过期时间表示的，如果一个任务的过期时间离现在很近，说明它马上就要过期了，优先级很高，如果过期时间很长，那它的优先级就低，没有过期的任务存放在timerQueue中，过期的任务存放在taskQueue中，timerQueue和timerQueue都是小顶堆，所以peek取出来的都是离现在时间最近也就是优先级最高的那个任务，然后优先执行它。

Lane(赛道)模型

Lane用二进制位表示优先级，二进制中的1表示位置，同一个二进制数可以有多个相同优先级的位，这就可以表示‘批’的概念，而且二进制方便计算。

像是一场赛车比赛, 刚开始的时候，所有赛车都会尽可能的抢占内道(对应react中优先级较高的任务)，比赛的尾声，最后一名赛车如果落后了很多，它也会跑到内圈的赛道，最后到达目的地（对应react中就是饥饿问题，低优先级的任务如果被高优先级的任务一直打断，到了它的过期时间，它也会变成高优先级）

Lane用二进制位表示，1的bits越多，优先级越低

reconciler （render phase）

Reconciler发生在render阶段，render阶段会分别为节点执行beginWork(捕获的过程)和completeWork(冒泡的过程)，或者计算state，对比节点的差异，为节点赋值相应的effectFlags（对应dom节点的增删改）

协调器是在render阶段工作的，概括就是Reconciler会创建或者更新Fiber节点。在mount的时候会根据jsx生成Fiber对象，在update的时候会根据最新的state形成的jsx对象和current Fiber树对比构建workInProgress Fiber树，这个对比的过程就是diff算法。

diff算法发生在render阶段的reconcileChildFibers函数中，diff算法分为单节点的diff和多节点的diff（例如一个节点中包含多个子节点就属于多节点的diff），单节点会根据节点的key和type，props等来判断节点是复用还是直接新创建节点，多节点diff会涉及节点的增删和节点位置的变化。

reconcile时会在这些Fiber上打上Flags标签，在commit阶段把这些标签应用到真实dom上，这些标签代表节点的增删改，render阶段遍历Fiber树类似dfs的过程，‘捕获’阶段发生在beginWork函数中，该函数做的主要工作是创建Fiber节点，计算state和diff算法，‘冒泡’阶段发生在completeWork中，该函数主要是做一些收尾工作，例如处理节点的props、和形成一条effectList的链表，该链表是被标记了更新的节点形成的链表。

🌰: 标记过程

function App() {
  const [count, setCount] = useState(0);
  return (
   	 <>
      <div
        onClick={() => {
          setCount(() => count + 1);
        }}
      >
        <p title={count}>{count}</p> 好人
      </div>
    </>
  )
}

renderer（commit phase）

Renderer发生在commit阶段，commit阶段遍历effectList执行对应的dom操作或部分生命周期。

Renderer是在commit阶段工作的，commit阶段会遍历render阶段形成的effectList，并执行真实dom节点的操作和一些生命周期，不同平台对应的Renderer不同，例如浏览器对应的就是react-dom。

commit阶段发生在commitRoot函数中，该函数主要遍历effectList，分别用三个函数来处理effectList上的节点，这三个函数是commitBeforeMutationEffects、commitMutationEffects、commitLayoutEffects处理

concurrent

它是一类功能的合集（如fiber、schduler、lane、suspense），其目的是为了提高应用的响应速度，使应用cpu密集型的更新不在那么卡顿，其核心是实现了一套异步可中断、带优先级的更新。

我们知道一般浏览器的fps是60Hz，也就是每16.6ms会刷新一次，而js执行线程和GUI也就是浏览器的绘制是互斥的，因为js可以操作dom，影响最后呈现的结果，所以如果js执行的时间过长，会导致浏览器没时间绘制dom，造成卡顿。react17会在每一帧分配一个时间（时间片）给js执行，如果在这个时间内js还没执行完，那就要暂停它的执行，等下一帧继续执行，把执行权交回给浏览器去绘制。
