记一次生产环境用户服务内存泄漏问题分析

1. 整体思路

  • 明确问题：user 模块出现卡顿，请求过慢，发现内存过高并且pod频繁重启
  • 现场复现：通过压测复现（压测频繁使用的的4个接口）
  • 分析问题：复现后，进行问题分析（pod重启？FGC,YGC频繁？）

2. 用到的相关工具

2.1 MAT

通过MAT 分析导出的dump文件，找出可能泄漏的点

2.2 JDK 下相关工具

  • jmap

    • jmap -heap pid 查看当前堆中相关信息
    • jmap -histo:live pid | head -n 20 打印当前时刻存活的前20条对象（由大到小排序的）
    • jmap -dump:live,format=b,file=/usr/local/1.dump pid 导出当前jvm堆中相关dump文件

  • jstat

    • jstat -gc pid 1000 1000 每秒打印一次gc信息，总共打印1000次
    • jstat -gcnew pid 1000 1000 每秒打印一次新生代gc信息，总共打印1000次

  • jcmd

    • jcmd pid VM.native_memory 打印jvm 堆外和堆内所有内存信息
    • jcmd pid VM.native_memory baseline 标记当前数据
    • jcmd pid VM.native_memory summary.diff 统计标记时刻到当前时刻各个内存增加情况

  • jstack

    • top -p pid ,然后按 H ,找到当前占用cpu 最多的线程，记下线程号，并将线程号转成16进制

    • jstack pid |grep -A 10 16进制id

2.4 jvm 相关基础

内存图：jvm 内存分布图

image-20220713153339094

主要包含Heap(堆区)，jvm 栈，本地方法栈，程序计数器，metaspace(元数据区)，CodeCache jvm 代码缓存，Direct Memory 直接内存。其中，Heap 和栈,metaspace 可能会出现oom。

因此java进程内存大致=元空间（class+常量池）+直接内存+Code cache，我们大致从以下三个方面进行分析：

3. 堆内存分析过程

3.1 dump文件分析

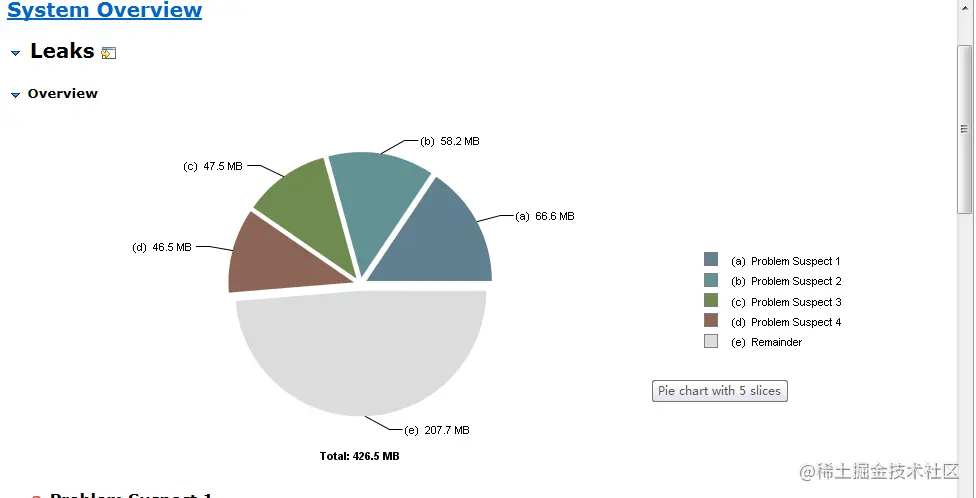

使用MAT 分析工具，我们将生产的jvm内存快照jump下来，然后使用mat工具打开，分析界面如下图所示：

image-20210408175324391

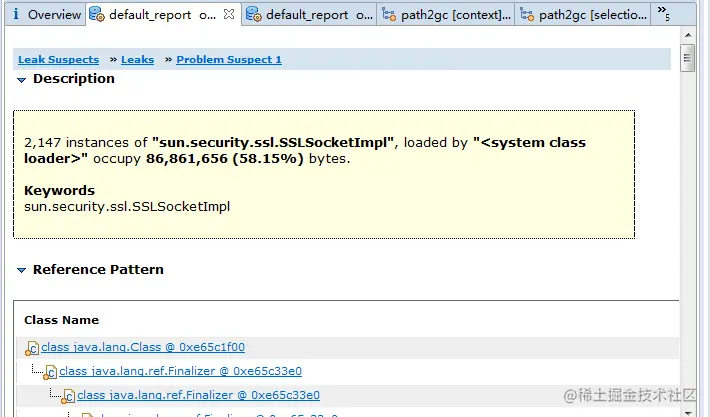

通过Mat工具的自动检测功能，提示ssl相关对象 可能存在内存泄漏

image-20210413085446432

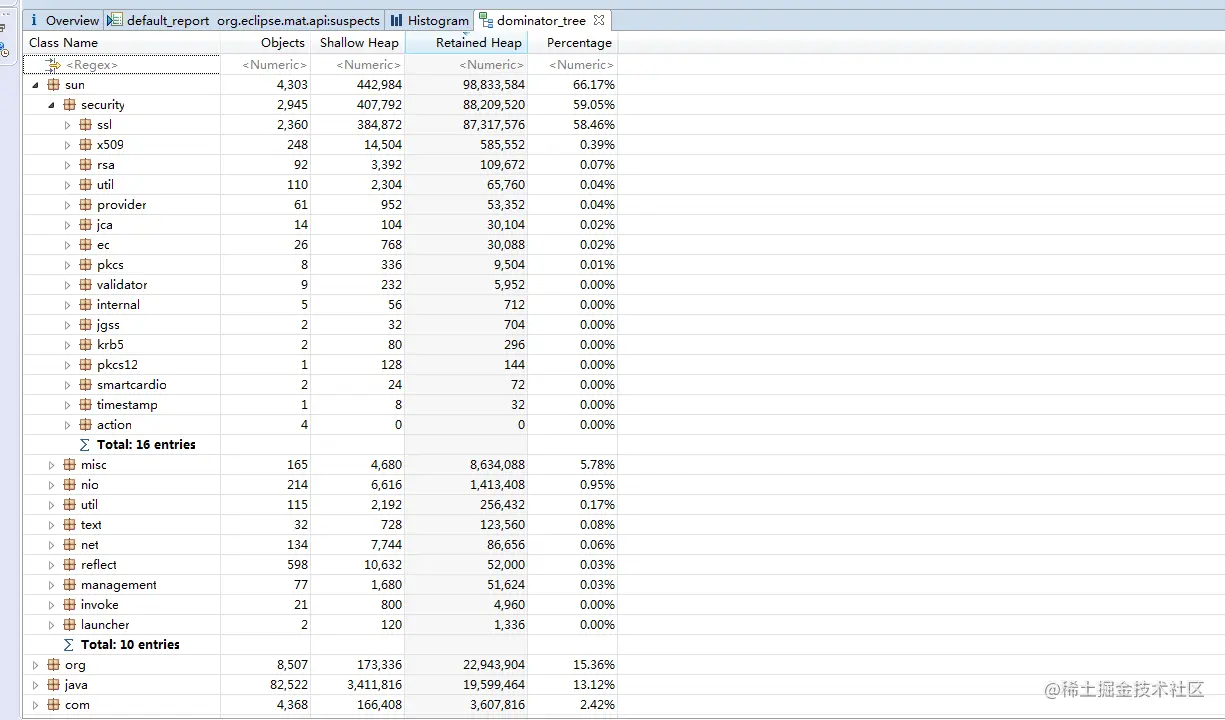

然后打开dominator_tree功能，如下图所示：按照包进行分组，发现ssl对象占用87M内存。所以该内存溢出的问题很有可能是由于https接口调用有关。通过从代码中查询，发现连接认证系统keycloak 时，使用的是ssl 连接。从配置中可以看出，连接keycloak 时，经过了网关，而连接网关时需要使用到https协议。将协议改为http协议，并且直接调用内网keycloak 对应的主节点的ip地址加对应端口，添加后，发现已经没有ssl 实例数了，并且没有再提示ssl 可能存在内存泄漏了。

image-20210413085543402

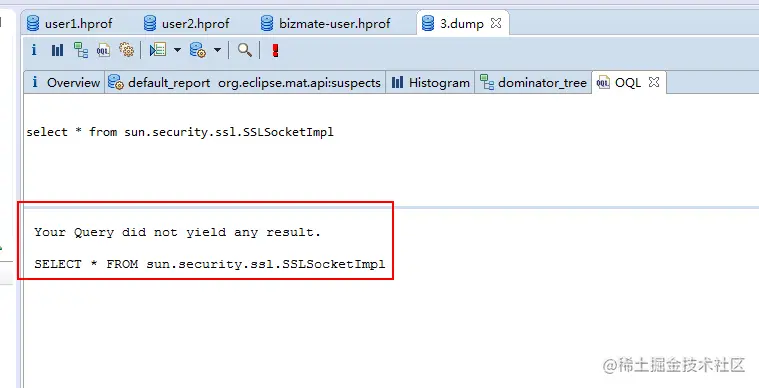

通过下图可以看到，没有查询到ssl相关的对象：

image-20210419175107536

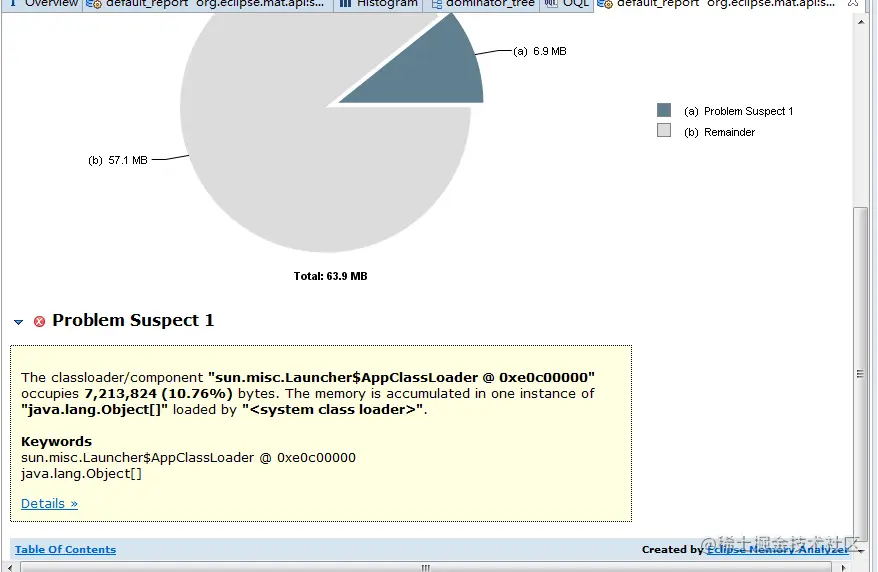

再次使用自动检测功能，发现没有再报ssl相关包内存泄漏的问题。

image-20210419175159507

4. 堆外存分析过程

3.3 问题二：容器重启

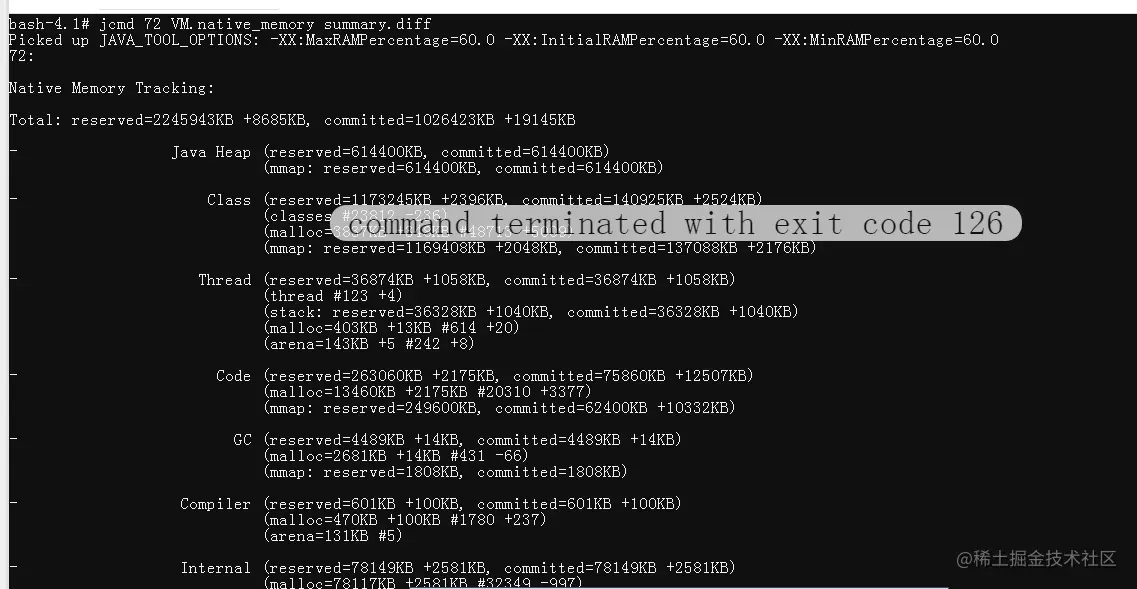

我们将https连接改为http协议后，通过压测工具持续访问用户服务，发现并没有解决pod重启的问题，于是怀疑是堆外内存增长造成的。于是通过在jvm参数中配置-XX：NativeMemoryTracking=detail，并且使用jcmd命令设置基线，观察内存增长变化

image-20210415152002696

我们将限制内存空间调整到1.5G 后，排除掉重启带来的影响，再进行压测

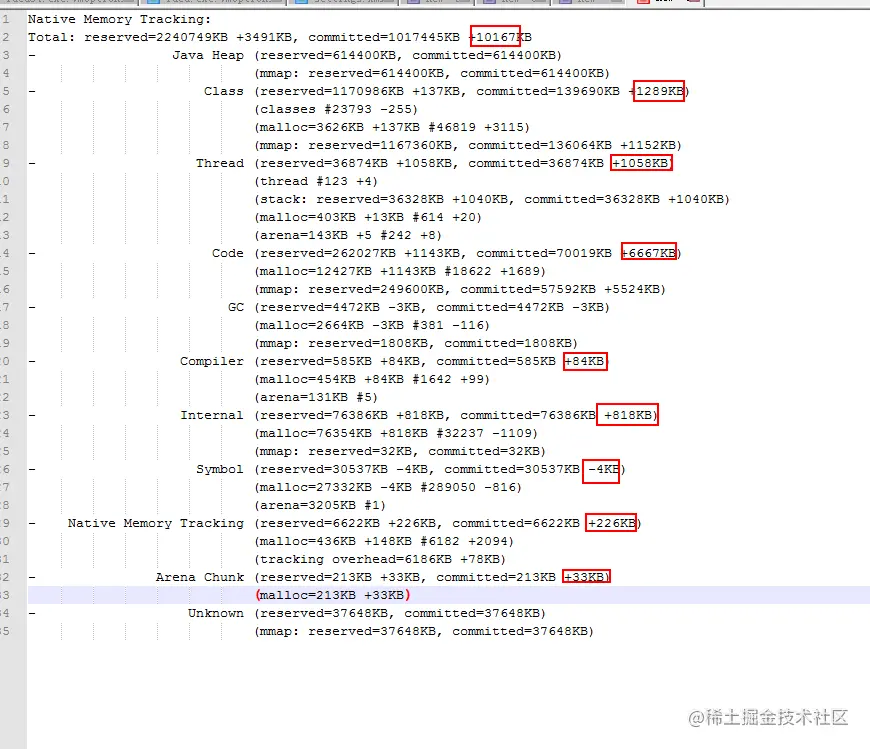

下图是内存调整成1.5G限制后，压测前和压测5分钟后，堆外内存增长情况

image-20210415104419443

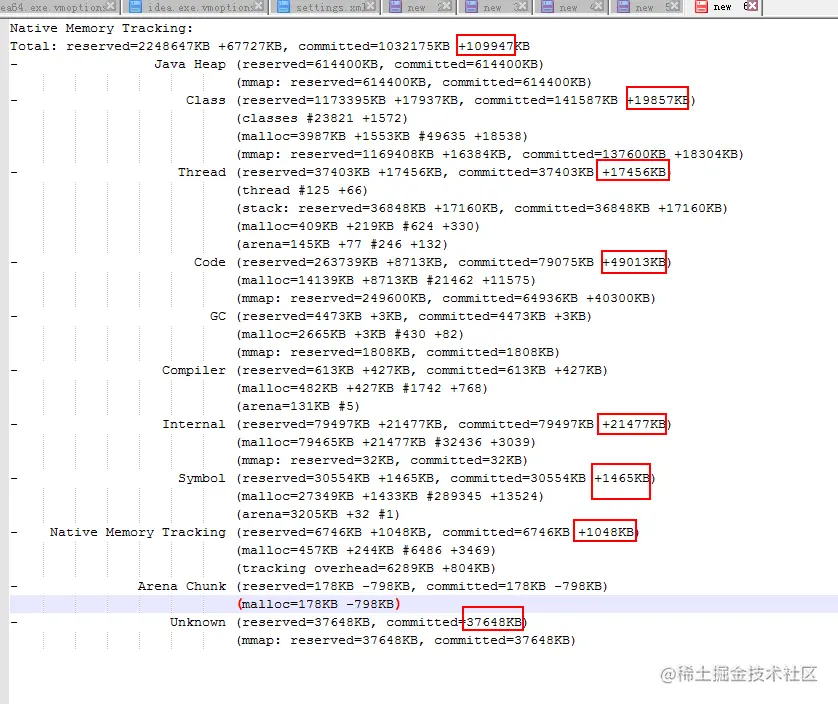

压测一晚上后

image-20210416090452424

从上图可以看出，压测时间越长，总的内存增长了越多，主要增长点是 19M(元空间),17M（线程），49M(代码缓存)，内部21M,未知37M,其他2M左右，由此可以看出，堆外空间会一直增长，所以为了限制这部分大小，我们将Code cache区设置为固定大小。通过**-XX：InitialCodeCacheSize **和 **-XX：ReservedCodeCacheSize **确定用于代码高速缓存中的初始和最大可能大小。

5. YGC频繁，FGC 频繁

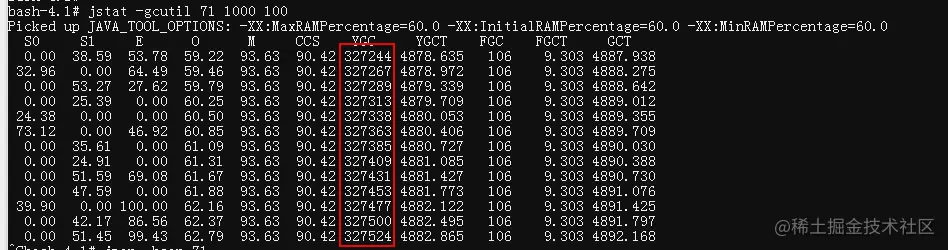

在我们设置了代码缓冲区大小后，pod容器也不再发生重启的问题了，但是接口超时还仍然存在。于是我们通过一个用户循环调用接口，发现接口响应很快。然后我们增加压力测试并发用户数至200，通过jstat命令监控是否是频繁GC导致的慢的问题。通过jstat监控命令发现，在频繁的发生的YGC，如下图所示：

image-20210415000015940

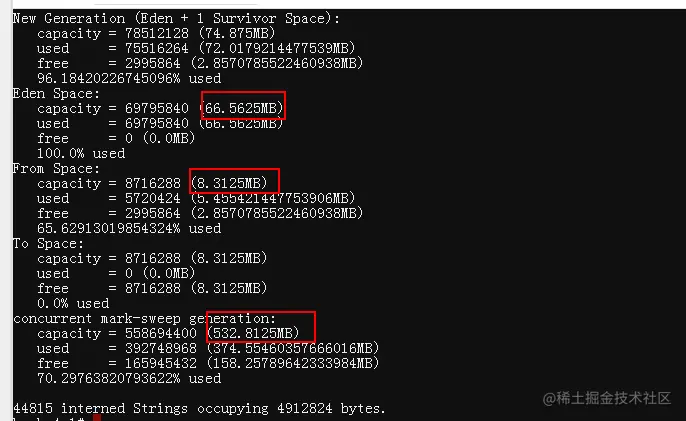

然后通过jmap命令查看内存占用大小，发现eden区是满负荷状态

image-20210415000210103

由上图看出，每秒进行20次左右YGC,而从内存分配来看，Eden 区66M,s0,s1 8M，old 532,可以看出，可以猜测到Eden区过小，导致YGC 频繁，从而间接导致FullGc也频繁

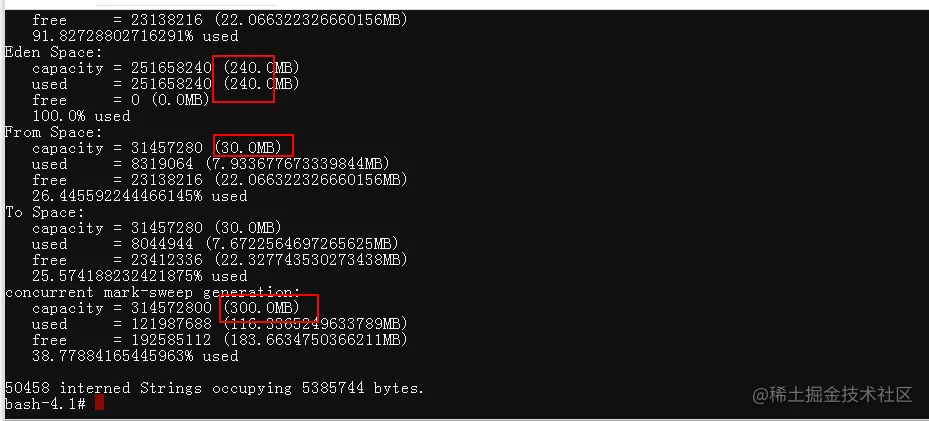

场景一：将JVM 参数调整为 -Xmx600M -Xms600M -Xmn300M -Xss256K

image-20210415103825933

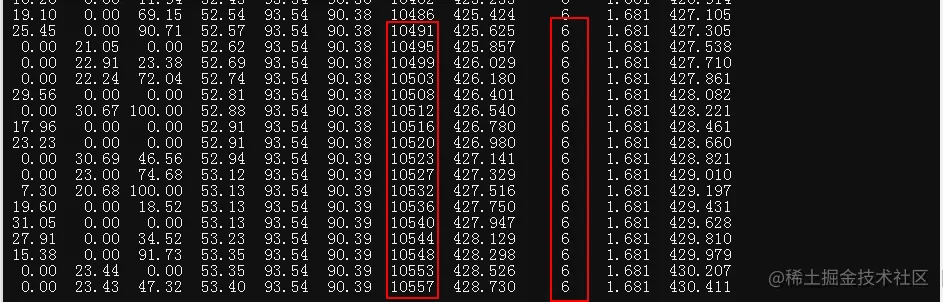

下图是调整后200并发压测30分钟的截图，可以看出 YGC 频率，基本在1s 5个左右，但是FGC 6次

image-20210415105433079

YGC 1s 5个，总共执行了10500 次，花费428s,平均每次YGC耗时42ms左右

FGC 5分钟1次，总共执行了6次，花费1.68s,平均每次FGC 耗时280ms左右

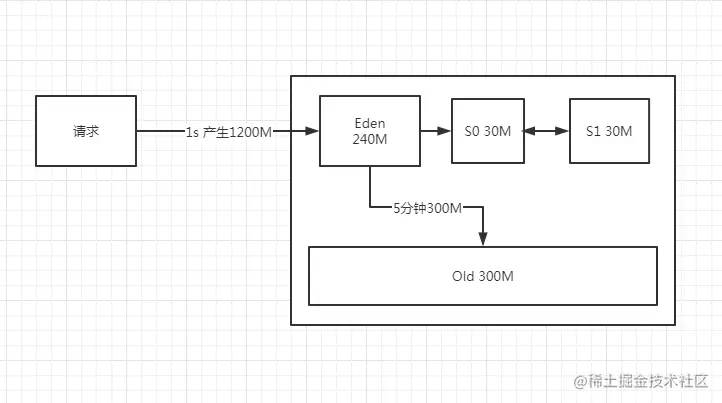

由此可以得出

image-20210415112249701

由上图可知，每秒产生了1200M的新生对象，有点匪夷所思。

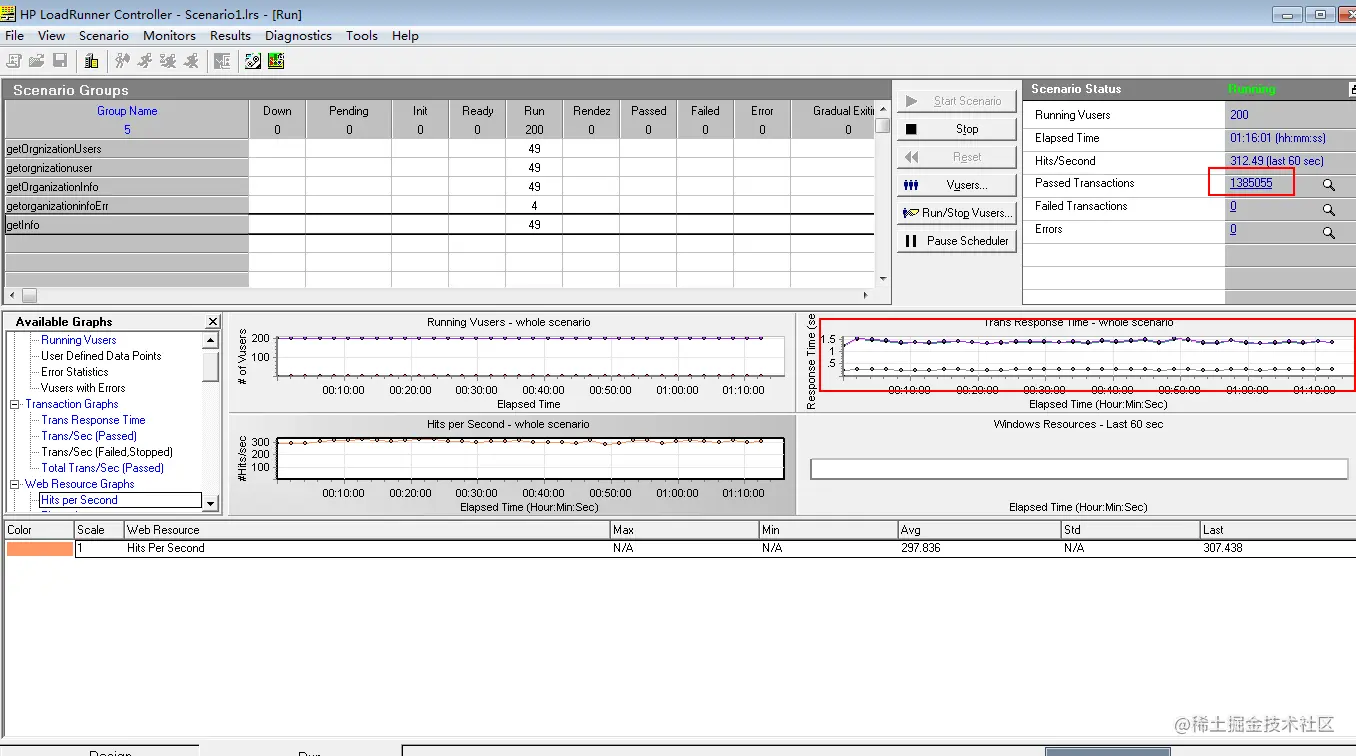

然后我们将JVM 参数调整为 -Xmx1000M -Xms1000M -Xmn500M -Xss256K ，增大堆内存大小，并且调大了年轻代大小，每秒200个并发用户压测了一个小时

image-20210419163507168

image-20210419163649086

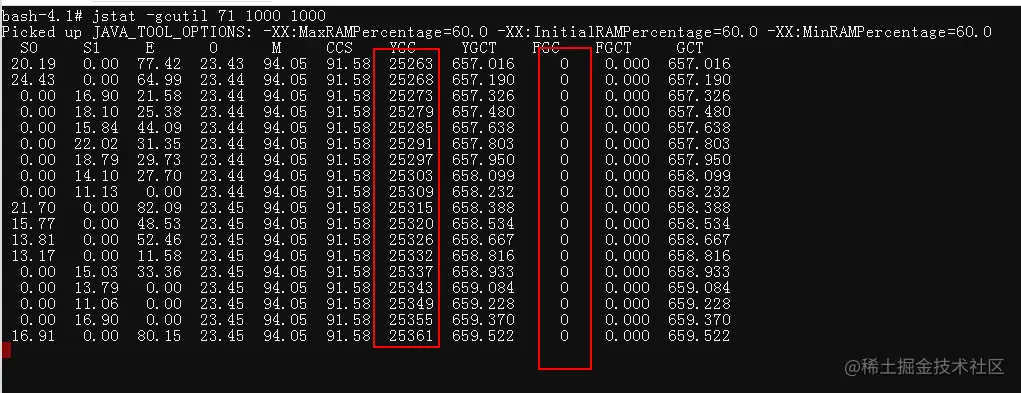

从上图可以看出，1s 5次YGC,目前还没有进行FGC

image-20210419165524719

从此列可以看出，old 区每秒大概增加5k左右

image-20210419165649999

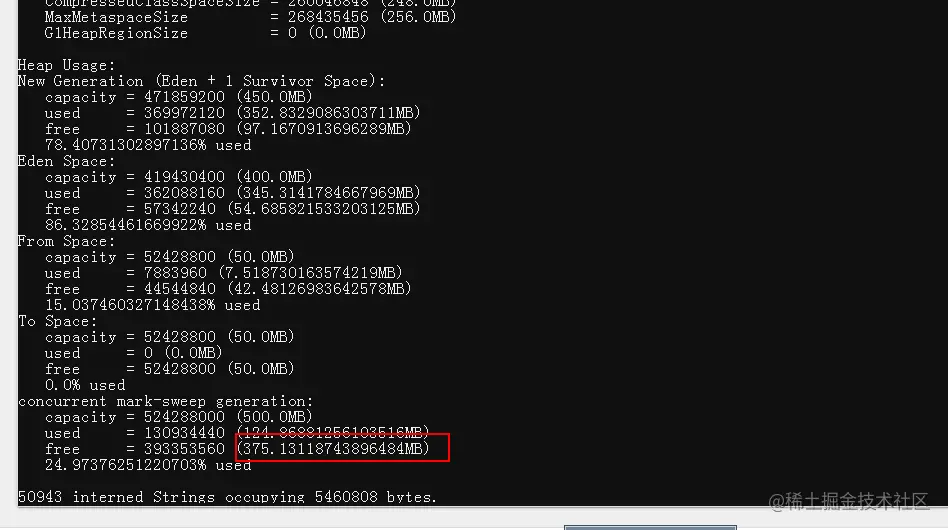

从上图可以看出，目前old 区使用了124M,而FGC时的大小为500*0.92=460M,还需要使用460-124=336M,

336*1000/5 = 67200s= 18.6h

在加上目前基本压测了1.4h,所以可以推测出，FGC 每20h 一次，频率降低很多

结果：当JVM 参数为-Xmx1000M -Xms1000M -Xmn500M -Xss256K 后，FGC 频率降低很多，但YGC 频率基本没有变

结论：当新生代和old 区大小增加时，可以降低FGC 频率，但是不能解决根本问题，根本问题是每秒产生1200M数据

分析单个接口调用产生的新生代对象

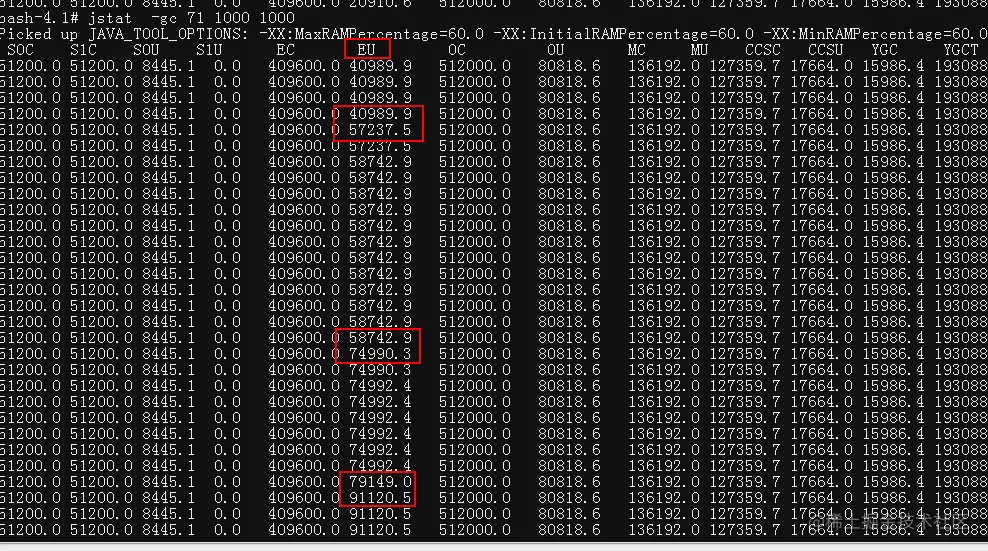

  • getInfo 接口调用，每次调用Eden区增加15M内存，分析代码发现有多次没必要调用，并且有循环调用keyclock接口

    image-20210420133121155

  • getOrganizeInfo 接口，每次调用Eden区增加5M

    image-20210420133328838

  • getOrganizeUser 接口，每次调用Eden区增加0.5M左右

  • getOrganizeUsers 接口，每次调用Eden区增加5M左右

  • getOrganizeInfo 获取不存在的企业接口，每次调用Eden区增加5M

    结论：代码逻辑需要修改，去掉重复请求，将循环多次调用改为一次请求

6. 总结

  • 连接keycloak ssl--- 原因：连接时走的网关，网关默认时走https的，可能会影响性能，建议将keycloak 的调用url 改为keycloak 对应的主节点的ip地址,端口号
  • 容器压测重启：原因是对外内存增加后，超出pod 限制1G,导致触发了pod 重启---堆外内存控制
  • 当修改jvm参数为-Xmx1000M -Xms1000M -Xmn500M 后，FGC 频率明显降低，在不修改代码的前提下，可以通过增加内存来减缓FGC 频率
  • 200并发压测，每秒产生1200M左右数据--代码逻辑问题，导致频繁YGC和FGC

7. 附录

7.1动态年龄判断规则

《深入理解Java虚拟机》中有如上的一段描述，讲的是动态对象年龄判定，避免-XX:MaxTenuringThreshold 设置过大导致大量对象无法晋升。

但是存在一个问题，如果说非得相同年龄所有对象大小总和大于Survivor空间的一半才能晋升，按照如下场景：

  1. MaxTenuringThreshold为15
  2. 年龄1的对象占用了33%
  3. 年龄2的对象占用33%
  4. 年龄3的对象占用34%。

得出推论：

  1. 按照晋升的标准。首先年龄不满足MaxTenuringThreshold，不会晋升。
  2. 每个年龄的对象都不满足50%，不会晋升。

Survivor都占用了100%了，但是对象就不晋升。导致老年代明明有空间，但是对象就停留在年轻代。但这个结论似乎与jvm的表现不符合，只要老年代有空间，最后还会晋升的。

把晋升年龄计算的代码摘出。我们来看看动态年龄的计算。

uint ageTable::compute_tenuring_threshold(size_t survivor_capacity) {
    //survivor_capacity是survivor空间的大小
  size_t desired_survivor_size = (size_t)((((double) survivor_capacity)*TargetSurvivorRatio)/100);
  size_t total = 0;
  uint age = 1;
  while (age < table_size) {
    total += sizes[age];//sizes数组是每个年龄段对象大小
    if (total > desired_survivor_size) break;
    age++;
  }
  uint result = age < MaxTenuringThreshold ? age : MaxTenuringThreshold;
    ...
}

代码中有一个TargetSurvivorRatio的值。

# 目标存活率，默认为50%
-XX:TargetSurvivorRatio

根据代码可以看到，动态年龄计算方式为：

  1. 通过这个比率来计算一个期望值，desired_survivor_size 。
  2. 然后用一个total计数器，累加每个年龄段对象大小的总和。
  3. 当total大于desired_survivor_size 停止。
  4. 然后用当前age和MaxTenuringThreshold 对比找出最小值作为结果。

总体表征就是，年龄从小到大进行累加，当加入某个年龄段后，累加和超过survivor区域*TargetSurvivorRatio的时候，就从这个年龄段网上的年龄的对象进行晋升。

所以上面的场景，年龄1的占用了33%，年龄2的占用了33%，累加和超过默认的TargetSurvivorRatio（50%），年龄2和年龄3的对象都要晋升。

动态对象年龄判断，主要是被TargetSurvivorRatio这个参数来控制。而且算的是年龄从小到大的累加和，而不是某个年龄段对象的大小。

7.2 堆外内存控制

7.2.1 元空间 Class

为了维护有关已加载类的某些元数据，JVM使用了称为*Metaspace的专用非堆区域。在Java 8之前，等效项称为PermGen或Permanent Generation*。Metaspace或PermGen包含有关已加载类的元数据，而不是包含在堆中的有关它们的实例的元数据。

这里重要的是，由于元空间是堆外数据区域，因此堆大小调整配置不会影响元空间的大小。为了限制元空间的大小，我们使用其他调整标志：

  • -XX：MetaspaceSize和-XX：MaxMetaspaceSize设置最小和最大元空间大小

  • 在Java 8之前，使用*-XX：PermSize和-XX：MaxPermSize*来设置最小和最大PermGen大小

  • 默认值依赖于平台。windows下，-XX:MetaspaceSize是21M，-XX:MaxMetaspaceSize的值是-1，即没有限制。

  • 与永久代不同，如果不指定大小，默认情况下，虚拟机会耗尽所有的可用系统内存。如果元数据区发生异常，虚拟机一样会抛出异常OOM：Metaspace

  • -XX:MetaspaceSize设置初始的元空间大小，对于一个64位的服务器端JVM来说，其默认的-XX:MetaspaceSize为21MB。这就是初始的高水位线，一旦触及这个水位线，Full GC将会被触发并卸载没用的类（即这些类对应的类加载器不再存活），然后这个高水位线将会重置，新的高水位线的值取决于GC后释放了多少元空间，如果释放的空间不足，那么在不超过MaxMetaspaceSize时，提高该值，如果释放空间过多，则适当降低该值。 如果初始化的高水位线设置过低，上述高水位线调整情况会发生很多次。通过垃圾回收的日志可以观察到Full GC多次调用，为了避免频繁GC，建议将-XX:MetaspaceSize设置为一个相对较高的值。

7.2.2 线程数 Thread

JVM中最消耗内存的数据区域之一是堆栈，它与每个线程同时创建。堆栈存储局部变量和部分结果，在方法调用中起着重要作用。

默认的线程堆栈大小取决于平台，但是在大多数现代的64位操作系统中，大约为1 MB。此大小可通过**-Xss **调整标志进行配置。

与其他数据区域相比，当对线程数没有限制时，分配给堆栈的总内存实际上是不受限制的。 还值得一提的是，JVM本身需要一些线程来执行其内部操作，例如GC或即时编译。

7.2.3 代码缓存 Code

为了在不同平台上运行JVM字节码，需要将其转换为机器指令。在执行程序时，JIT编译器负责此编译。

JVM将字节码编译为汇编指令时，会将这些指令存储在称为*代码缓存***的特殊非堆数据区域中 。 可以像JVM中的其他数据区域一样管理代码缓存。-XX：InitialCodeCacheSize **和 **-XX：ReservedCodeCacheSize **标志确定用于代码高速缓存中的初始和最大可能大小。

什么是Code Cache Java代码在执行次数达到一个阈值会触发JIT编译，一旦代码块被编译成本地机器码，下次执行的时候会直接运行编译后的本地机器码。所以这本地机器码必须被缓存起来，而缓存这个本地机器码的内存区域就是Code Cache，它并不属于Java堆的一部分，除了JIT编译的代码之外，Java所使用的本地方法代码（JNI）也会存在codeCache中。

Code Cache 调优 由于Code Cache是一块内存区域，那么肯定有大小的限制，但是不同版本的JVM、不同的启动方式，Code Cache的默认大小也不同，可通过 jinfo-flagReservedCodeCacheSize 进行查看。

服务启动之后，随着时间的推移，肯定会有越来越多的方法被JIT编译成本地机器码，并存放到Code Cache，由于Code Cache大小是固定的，那么就存在被用完的风险。

一旦Code Cache被填满，就会出现下面情况：

JVM的JIT功能会被停止，将不会编译任何额外的代码。

被编译过的代码仍然以编译方式执行，但是尚未被编译的代码只能以解释方式执行了。

这种情况下，如果应用中还有很多代码以解释方式执行，其性能会大大降低。为了避免这种情况，就需要对Code Cache比较深入的理解。

JVM启动的时候，Code Cache所需内存会被单独初始化，这时候Java堆还会被初始化，所以Code Cache和Java堆是两块独立内存区域。

在 codeCache.cpp的 CodeCache::initialize()方法中，实现了Code Cache的初始化

Code Cache包含了3种数据：

NonNMethodCode

ProfiledCode

NonProfiledCode

通过 SegmentedCodeCache参数可以选择按照整体初始化，还是分段初始化。

通过 -XX:ReservedCodeCacheSize参数可以指定Code Cache的初始化大小，这个默认值在不同的JDK版本也不同，目前我这边调试的是OpenJDK11，默认大小是240M，这个已经够用了。

可以看下其它版本的默认大小：

对于那些只有32M、48M的就可能存在Code Cache不足的隐患，增加 ReservedCodeCacheSize可以是一个解决方案，但这通常只是一个临时的解决方案。

幸运的是，JVM提供了一种比较激进的codeCache回收方式：Speculative flushing。

在JDK1.7.0_4之后这种回收方式默认开启，而之前的版本需要通过一个参数来开启： -XX:+UseCodeCacheFlushing

在Speculative flushing开启的情况下，当Code Cache不足时：

最早被编译的一半方法将会被放到一个old列表中等待回收；

在一定时间间隔内，如果old列表中方法没有被调用，这个方法就会被从Code Cache清除；

很不幸的是，在JDK1.7中，Speculative flushing释放了一部分空间，但是从编译日志来看，JIT并没有恢复正常，并且系统整体性能下降很多，出现了大量超时。

在Oracle官网上，有这样一个Bug：bugs.java.com/bugdatabase…

由于算法问题，当Code Cache不足之后会导致编译线程无法继续，并且消耗大量CPU，导致系统运行变慢。

这个bug在7u101及8以后的版本已经得到修复。

7.2.4 垃圾收集 GC

JVM附带了几种GC算法，每种算法都适合不同的用例。所有这些GC算法都有一个共同的特征：它们需要使用一些堆外数据结构来执行任务。这些内部数据结构消耗更多的本机内存。

7.2.5 Symbols

让我们从字符串开始 ， 它是应用程序和库代码中最常用的数据类型之一。由于它们无处不在，因此它们通常占据堆的很大一部分。如果大量的这些字符串包含相同的内容，那么堆的很大一部分将被浪费。

为了节省一些堆空间，我们可以存储每个String的一个版本， 并让其他版本引用存储的版本。 此过程称为字符串实习。由于JVM只能内生 编译时间字符串常量，因此 我们可以对要内生的字符串手动调用intern（） 方法。

JVM将内联的字符串存储在特殊的本机固定大小的哈希表中，该哈希表称为String Table，也称为String Pool。我们可以通过**-XX：StringTableSize** 调整标志来配置表的大小（即桶数） 。

除了字符串表外，还有另一个本机数据区域，称为运行时常量池。 JVM使用此池存储必须在运行时解析的常量，例如编译时数字文字，方法和字段引用。

结论：

目前从user服务压测结果来看，堆外内存一般占用 256M（可控制，元空间）+ 64M（可控制codecache）+250个*0.4m（通过线程数控制） + 其他 150M（基本不怎么增长） = 570M,保险起见，设置堆外内存600M 空间

所以，对于目前基本结论是，按照堆外占用40%，因为堆外至少要600M,那么每个pod至少要1.5G，这样可以保证系统在200 并发下，正常运行而不会重启

7.3 ssl 对内存影响

内存影响

测试流程：相同频率getInfo 接口的调用，对比去掉ssl和没有去掉对比

image-20210421192554351

image-20210421192647572

结论： 从上面可以看出，相同频率的请求，有ssl的比没有ssl 对内存占用比较多，有ssl 的YGC 比没有ssl 的频繁
