1.0 简介
- ADC：Analog-to-Digital Converter（模数转换器），A我们称为模拟信号（Analog signal），D我们称为数字信号（digital signal），AD转换器就是把模拟信号转换成数字信号的器件。这里主要指一些随着环境变化输出电压值随之变化的器件，如火焰传感器、部分温度传感器、可调电阻等等**==本篇通过ADC的通道采样电位器上的电压值，通过串口将电压数据打印出来并输出LED。==**
1.模拟信号:模拟信号是指信息参数在给定范围内表现为连续的信号。或在一段连续的时间间隔内，其代表信息的特征量可以在任意瞬间呈现为任意数值的信号。像那些电压/电流与声音这些都是模拟信号。 ⒉数字信号:数字信号指幅度的取值是离散的，幅值表示被限制在有限个数值之内。二进制码就是一种数字信号。二进制码受噪声的影响小，易于有数字电路进行处理，所以得到了广泛的应用。 3.DAC：D/A转换器刚好与A/D功能相反..它是把数字信号转换为模拟信号。
- B10K电位器外形结构：通常是由电阻体与转动或滑动系统组成，即靠一个动触点在电阻体上移动，获得部分电压输出，==初中我们叫滑动变阻器。==
-
工作原理： Arduino uno中模拟量采集要使用6个具有ADC功能的模拟I/O口，使用功能函数analogRead（）读取A0电位器引脚的模拟量电压值，每读一次需要花100微妙的时间，然后PWM analogWrite输出D3小灯。
-

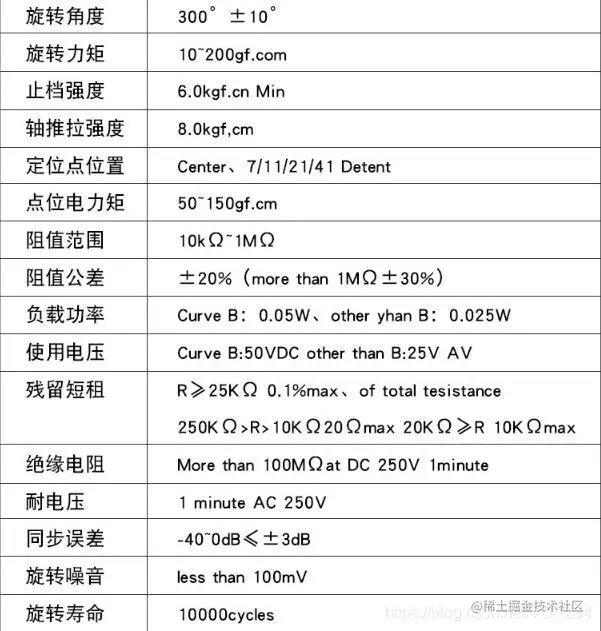

电位器相关参数见下表：
2.0 实验材料
- Arduino Uno R3开发板
- USB数据线
- 两根公母线，三根母母线
- 一只LED和220欧姆电阻
- 一台安装Arduino开发环境的电脑
3.0 实验步骤
3.1 根据原理图搭建电路
将Arduino的0号模拟口接至可调电位器的中点，电位器另外两端分别连接+5V和地，LED链接3号，另一端接地，USB口连接至计算机用于传送采样数据。
实验原理图：
实验接线图：
3.2 新建sketch，拷贝如下代码并进行保存编译上传
代码：

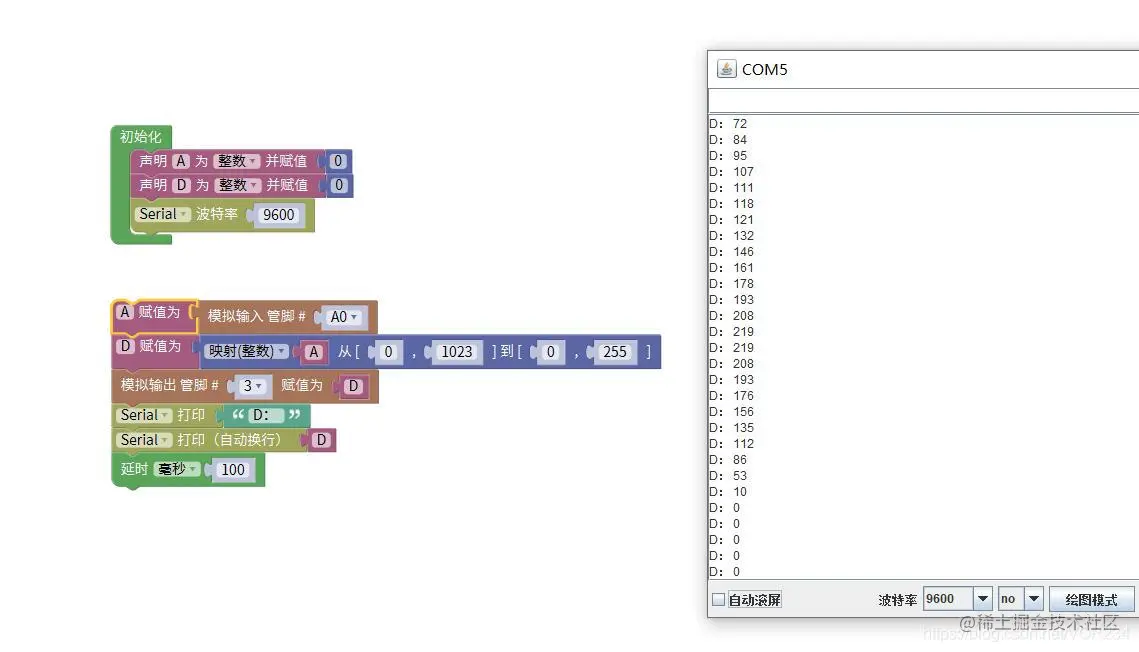

MIxly模块
Arduino IDE代码
volatile int A;
volatile int D;
void setup(){
A = 0;
D = 0;
Serial.begin(9600);
}
void loop(){
A = analogRead(A0);
D = (map(A, 0, 1023, 0, 255));
analogWrite(3,D);
Serial.print("D： ");
Serial.println(D);
delay(100);
}
3.3 实验现象
旋转变阻器，LED的亮度发生渐变
[video(video-UhMwhIbs-1612778824210)(type-youku)(url-player.youku.com/embed/XNTEw… ADC+B10K电位器)]
4.0 总结
- ==本篇通过ADC的通道采样电位器上的电压值，通过串口将电压数据打印出来并输出LED==。难度综合性强，值得新手一试！！！😃😃😃
