一.ICMP协议

ICMP协议用来在网络设备间传递各种差错和控制信息，对于收集各种网络信息、诊断和排除各种网络故障等方面起着至关重要的作用

ICMP的作用

检测网络的双向连通性


功能：ping

Ping是网络设备、Windows、Unix和Linux平台上的一个命令，其实是一个小巧而实用的应用程序，该应用基于ICMP协议。 Ping常用于探测到达目的节点的网络可达性。

先ping自己 127.0.0.1（硬件）
看对方地址是否有问题
看网关是否有问题
防火墙策略是否有问题

ping命令选项

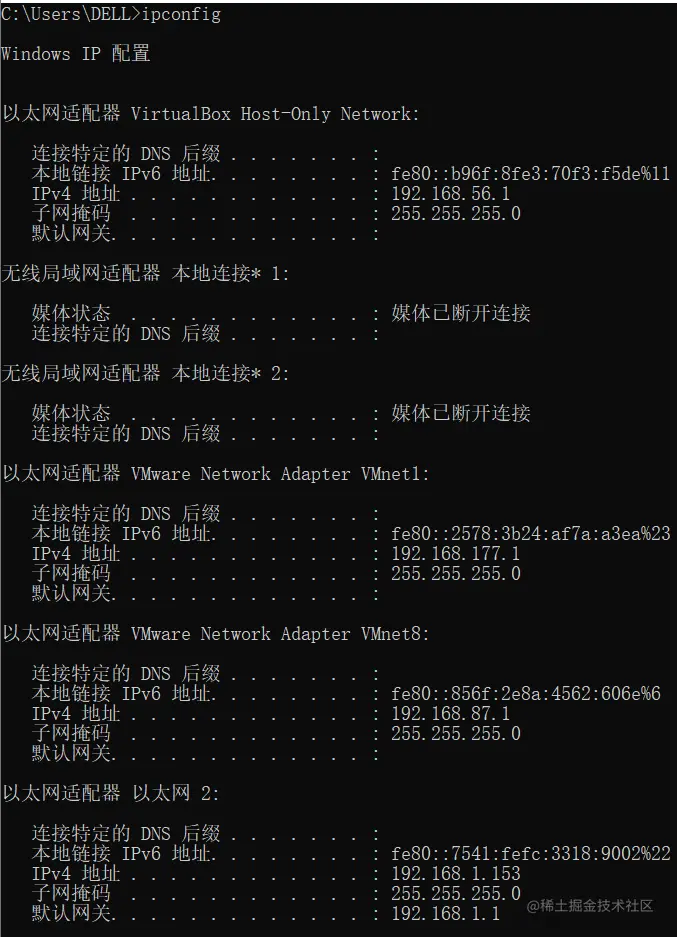

1.显示自己IP地址（输入ipconfig）

微信截图_20220712184552.png 微信截图_20220712184617.png

2.显示主机名（输入ping+-a+IP地址）

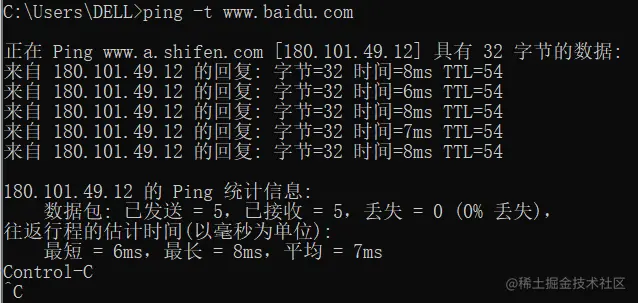

3.长ping（输入ping+-a+IP地址）（ctrl+c停止）

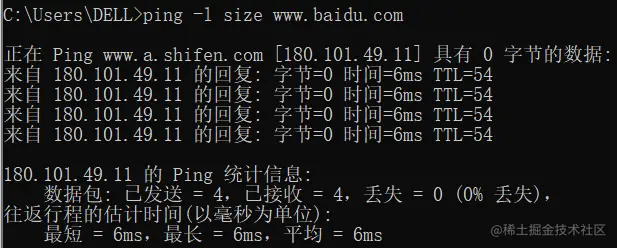

4.发送缓冲区大小（输入ping+-l+size+IP地址）

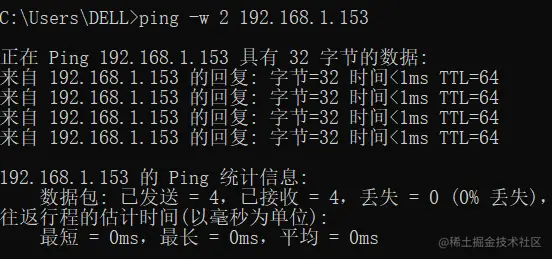

5.超时等待时间（输入ping+-w+时间+ip地址）

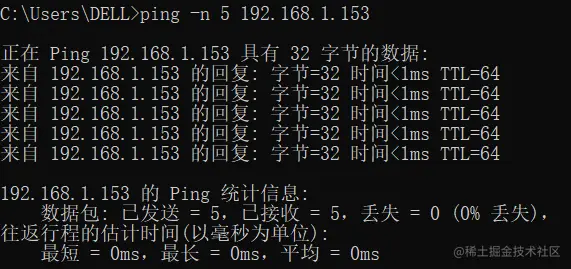

6.指定ping几次（输入ping+-n+次数默认5+ip地址）


tip：

ping的通一定通
ping不通不一定不通
tracert 也是icmp协议
tracert IP地址 win
traceroute Ip地址 linux

冲突域：两台设备同时发送消息时，互相干扰，那他们就处于同一个冲突域

广播域：一台机器发送广播，能收到消息的机器都是在同一广播域

二.ARP协议

ARP协议是地址解析协议（Address Resolution Protocol）是通过解析IP地址得到MAC地址的，是一个在网络协议包中极其重要的网络传输协议

无故ARP:

当一台设备获取到一个Ip 地址时，会自动发送一个无故 ARP，检测是否有设备已使用了此地址

ARP工作原理

PC1想发送数据给PC2，会先检查自己的ARP缓存表。只在终端设备上
如果发现要查找的MAC地址不在表中，就会发送一个 ARP请求广播，用于发现目的地的MAC地址。
交换机收到广播后做泛洪处理，除PC1外所有主机收到 ARP请求消息，PC2以单播方式发送ARP应答，并在自己的ARP表中缓存PC1的IP地址和MAC地址的对应关系，而其他主机则丢弃这个ARP请求消息。
PC1在自己的ARP表中添加PC2的IP地址和MAC地址的对应关系，以单播方式与PC2通信。

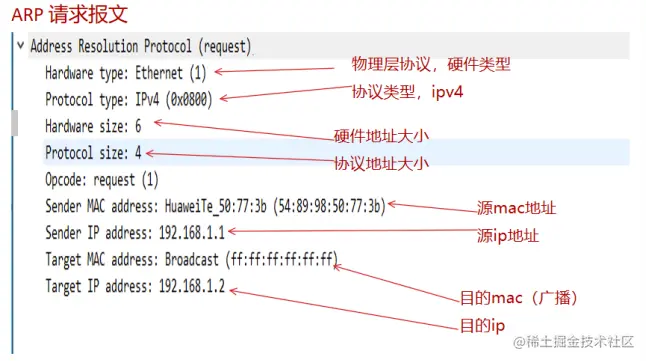

arp报文

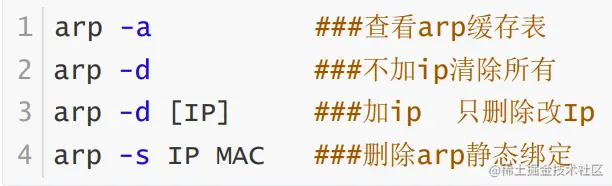

windows当中如何查看arp缓存表（静态arp和动态 arp）


结论：

ping命令要牢记，arp工作原理要知道。
