ssh 端口转发（建立隧道）

1000001000
1,295 阅读11分钟

ssh 端口转发（建立隧道）

​ SSH端口转发也被称作SSH隧道(SSH Tunnel)，因为它们都是通过SSH登陆之后，在SSH客户端与SSH服务端之间建立了一个隧道，从而进行通信。SSH隧道是非常安全的，因为SSH是通过加密传输数据的(SSH全称为Secure Shell)，通过ssh端口转发，我们可以实现加密访问目标端口、通过跳板机访问私有云服务、访问外网等操作。

​ SSH有三种端口转发模式，本地端口转发(Local Port Forwarding)，远程端口转发(Remote Port Forwarding)以及动态端口转发(Dynamic Port Forwarding)。对于本地/远程端口转发，两者的方向恰好相反。动态端口转发则可以用于科学上网，总之，各种转发的模式是为了解决访问目标端口不通的情况下，通过访问一个可达的端口上进行转发到目标端口。

​ openssh默认的配置就是支持端口转发的，如果想要ssh端口转发能够正常工作，需要在ssh服务端的配置文件中将AllowTcpForwarding的值设置为yes。此处所指的ssh服务端即ssh隧道中的一头，扮演ssh服务端角色的那台主机。

​ 当隧道建立以后，经过一段时间后，ssh隧道链接可能会被断开，这有可能是因为ssh客户端和ssh服务端长时间没有通讯，于是ssh服务端主动断开了链接，如果想要解决这个问题，可以在ssh服务端进行配置，调整ssh服务端的ClientAliveInterval配置和ClientAliveCountMax配置即可。

对于 ClientAliveCountMax 指如果发现客户端没有相应，则判断一次超时，这个参数设置允许超时的次数。

ClientAliveInterval 540
ClientAliveCountMax 10000

该配置代表允许超时 5400秒 = 90分钟

准备实验环境

  1. aws中新建三个EC2实例，分别为client, jump, web

  2. 将ssh key分别拷贝到本地pc机、client、jump、web服务器的~/.ssh目录下，执行以下命令修改文件权限

    # 同步命令
rsync -av -i client-key.pem ./*.pem ubuntu@ip:~/.ssh
# 修改权限命令
chmod 400 client-key.pem
chmod 400 jump-key.pem
chmod 400 web-key.pem

  3. 分别修改本地pc机、client、jump、web服务器的/etc/hosts文件，添加以下配置

    3.89.249.223 client
3.89.63.196 jump dev
34.207.112.164 web

  4. 然后分别修改client、jump、web服务器的hostname

    sudo hostname client
sudo hostname jump
sudo hostname web

  5. 分别在机器上执行以下命令分别启动8888服务

    # 杀进程命令
pid=`sudo lsof -i:8888|awk 'NR>1{print $2}'`;ppid=`pstree -aps $pid|tail -n 2|head -1|awk -F, '{print $2}'`;sudo kill -9 $ppid;sudo kill -9 $pid;sudo lsof -i:8888
# 启动服务命令
while true; do echo -e "HTTP/1.1 200 OK\n\n from $(hostname): $(date)" | nc -l 8888 ; done &

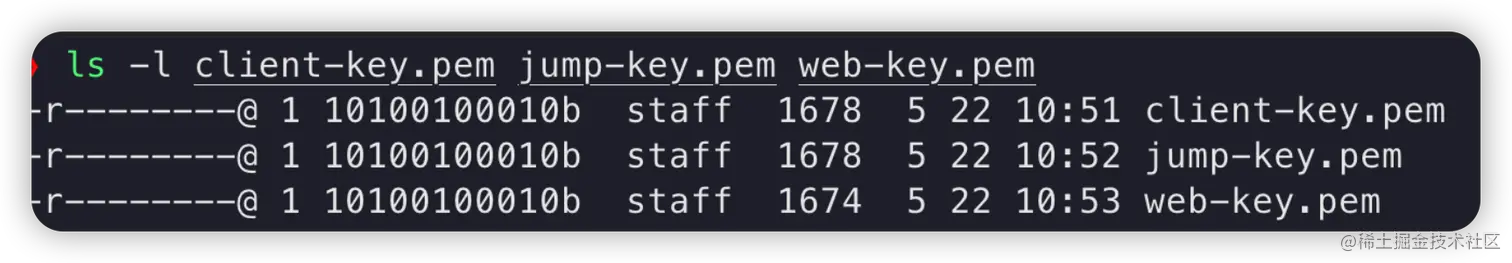

image-20220712213356475

Note: my mac是用来操作client、jump、web服务器的，所以允许其访问所有服务的入站流量

本地转发

所谓本地端口转发，就是将发送到本地端口的请求，转发到目标端口。这样，就可以通过访问本地端口，来访问目标端口的服务。使用**-L**属性，就可以指定需要转发的端口，语法是这样的:

-L 本地网卡地址:本地端口:目标地址:目标端口

应用场景一：

本地客户端机器需要访问远程机器web的8888端口服务，通过在client端执行命令建立隧道访问

防火墙规则配置

client防火墙规则配置: ClientNotAllowAllInboundButAllowAllOutbound

  • 不允许任何入站流量

image-20220530172214114

  • 允许所有的出站流量

image-20220524202739197

jump防火墙规则配置： JumpAllowClient22InboundAndAllowAccessWebAllOutBound

  • 允许client访问jump的22端口

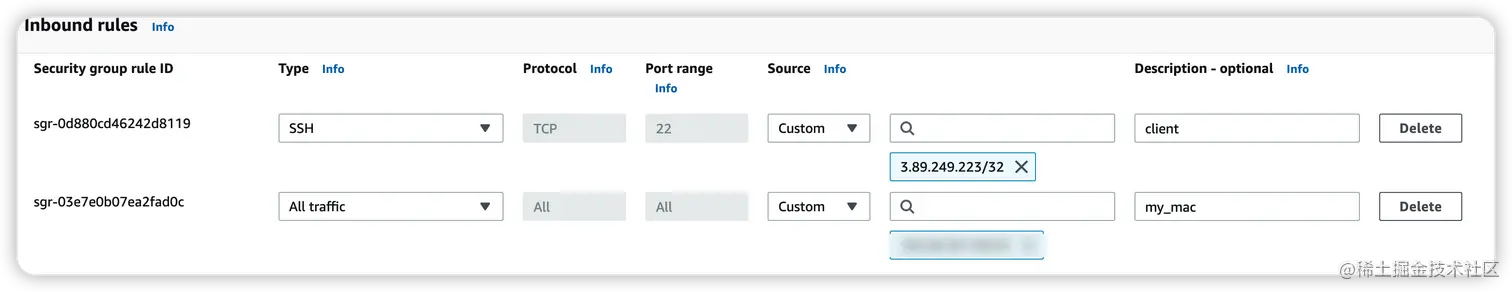

image-20220530171533050

  • 允许jump访问web的所有出站流量

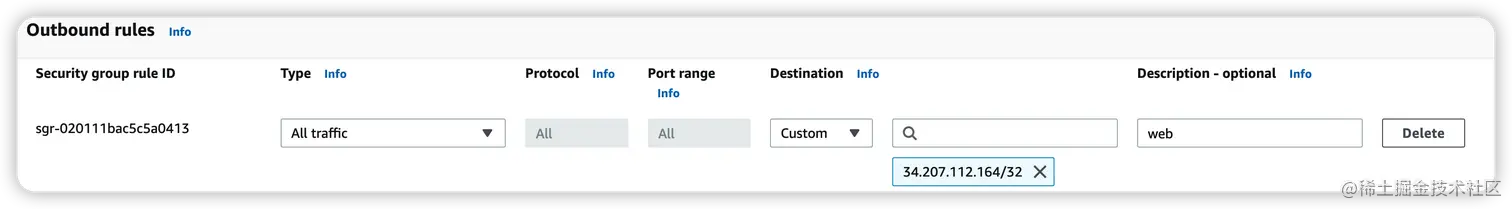

image-20220530172033273

web防火墙规则配置：WebAllowJump22And8888PortInboundNotAllowAllOutBound

  • 只允许jump访问22和8888端口

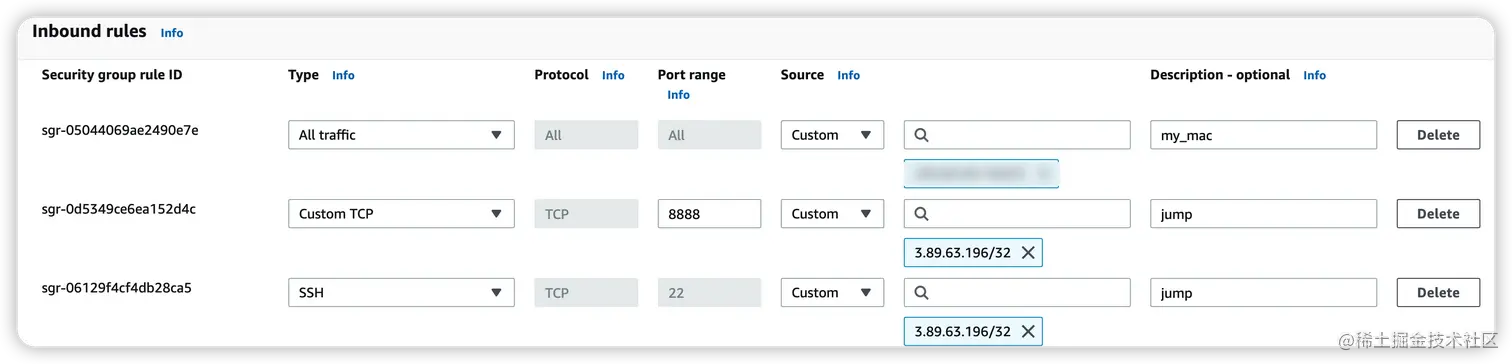

image-20220530172120414

  • 不允许所有的outbound流量

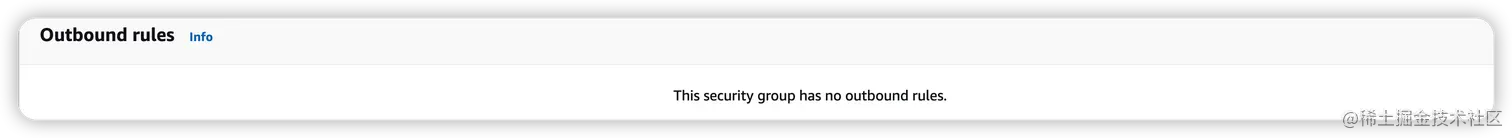

image-20220525205957773

建立隧道

建立隧道：通过发送到本地主机18888端口的请求，转发到远程云主机的8888端口

ssh -i ~/.ssh/jump-key.pem -fNL  18888:web:8888 ubuntu@jump

在客户端执行ss -ntl命令查看监听的网卡及端口，可以看到只绑定在了127.0.0.1地址上，如果需要绑定到所有网卡，请使用-g参数，如果要绑定到其它网卡，加入网卡ip即可

ssh -i ~/.ssh/jump-key.pem -fNL  client:18888:web:8888 ubuntu@jump

image-20220524203537433

测试：在client端访问本地18888端口连接远程服务器web的8888端口

curl http://localhost:18888

image-20220524205110933

应用场景二：

本地客户端机器需要访问远程机器web的8888端口服务，通过在jump端执行命令建立隧道访问

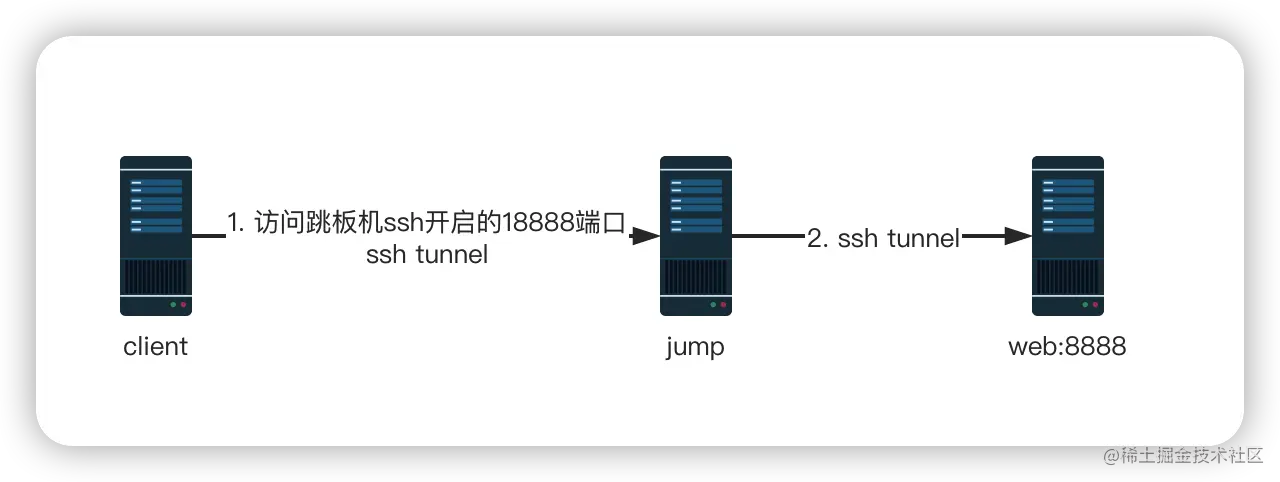

image-20220522140956854

防火墙规则配置

client防火墙规则配置: ClientAllowJump22PortInboundAndAllowAllOutBound

  • 只允许jump 22端口的inbound流量

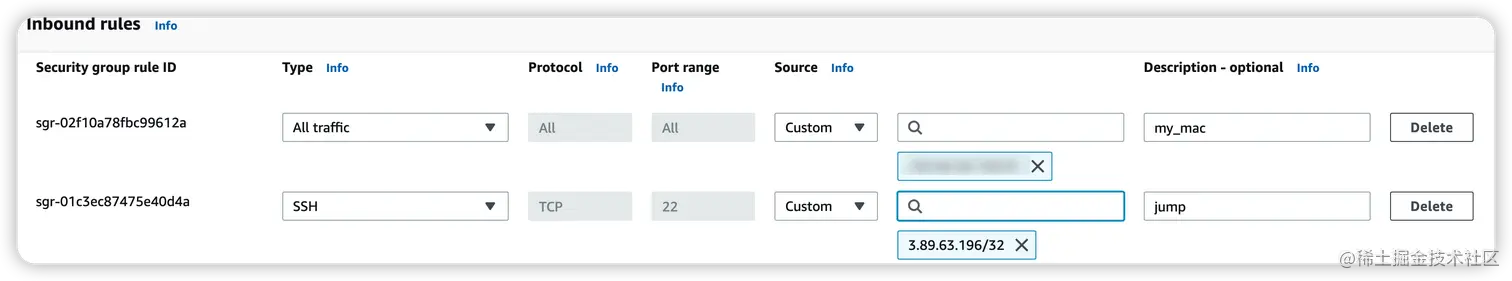

image-20220530174404512

  • 允许所有的outbound流量

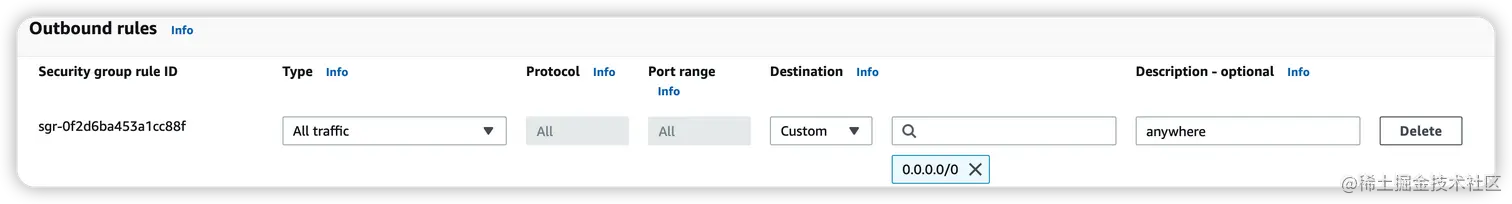

image-20220525204655917

jump防火墙规则配置：JumpAllowClient18888InboundAndAllowAccessClient22AndAllowAccessWebAllOutbound

  • 允许client访问18888端口

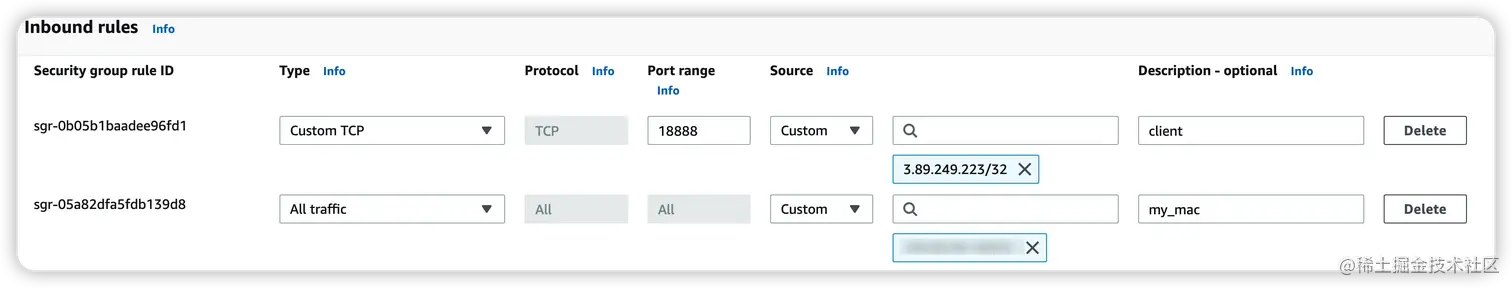

image-20220530174610809

  • 允许访问web的所有outbound流量，允许访问client的22端口

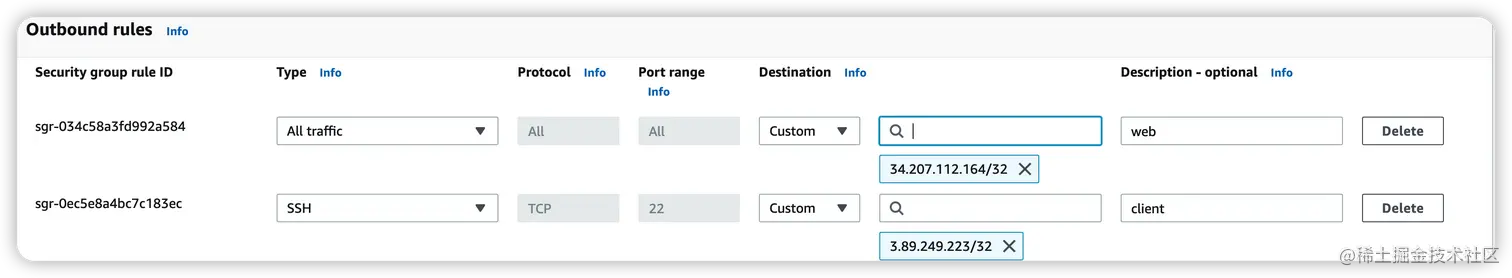

image-20220530174707541

web防火墙规则配置：WebAllowJump22And8888PortInboundNotAllowAllOutBound

  • 只允许jump访问22和8888端口

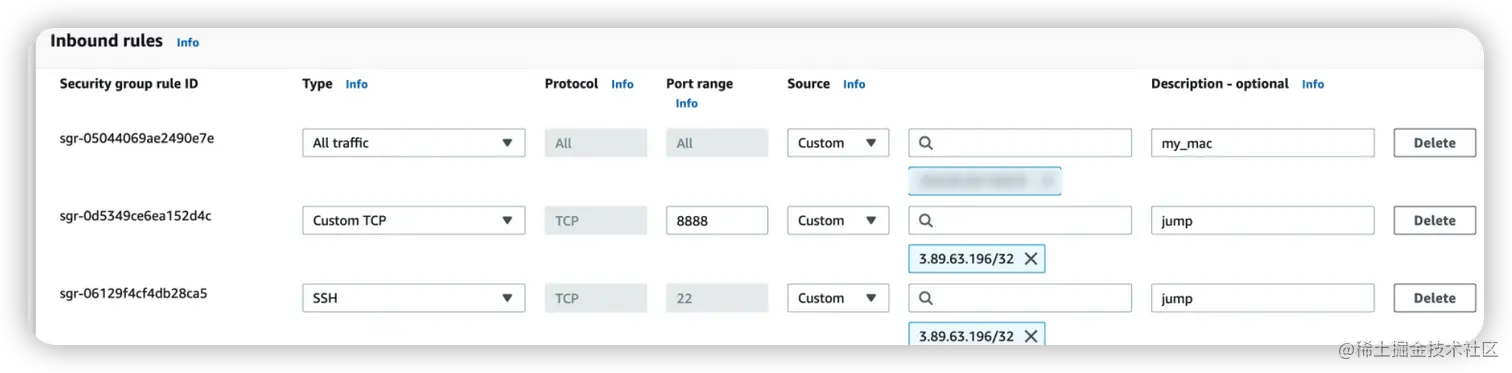

image-20220712212214794

  • 不允许所有的outbound流量

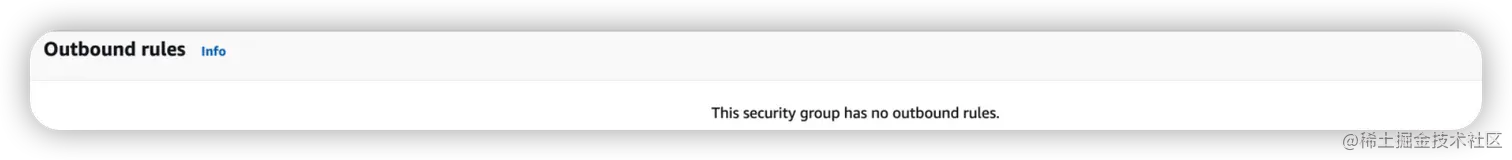

image-20220712212240924

建立隧道

通过发送到跳板机本地18888端口的请求，转发到远程云主机的8888端口。如果报permission denied，则把跳板机上~/.ssh/id_rsa.pub或者其它路径的public key 拷贝到跳板机的~/.ssh/authorized_keys文件中 ​ 如果希望jump中的所有IP地址的18888端口都被监听，那么可以在建立隧道时开启"网关功能"，使用"-g"选项可以开启"网关功能"，开启网关功能以后，jump中的所有IP都会监听对应端口，示例如下

ssh -i ~/.ssh/jump-key.pem -g -fNL 18888:web:8888 ubuntu@127.0.0.1

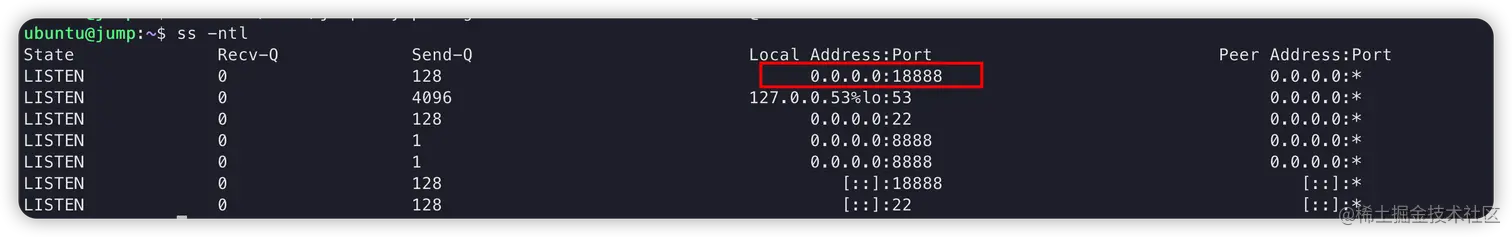

在jump中执行ss -ntl命令查看监听的网卡及端口，可以看到18888端口绑定了到了jump服务器的所有网卡上

image-20220524214328218

测试，在client机器访问jump server的18888端口

curl http://jump:18888
 # 测试完杀掉建立的所有隧道
killall ssh

image-20220524214443397

远程转发

所谓远程端口转发，就是将发送到远程端口的请求，转发到目标端口。这里的远程指的是相对于执行建立隧道命令的机器的远程服务器。使用-R属性，就可以指定需要转发的端口，语法是这样的:

-R 远程网卡地址:远程端口:目标地址:目标端口

应用场景一：

开发机可以访问服务器，但是服务器一般是不可以访问本地client端,我要在开发环境机器访问我本地的8888端口服务

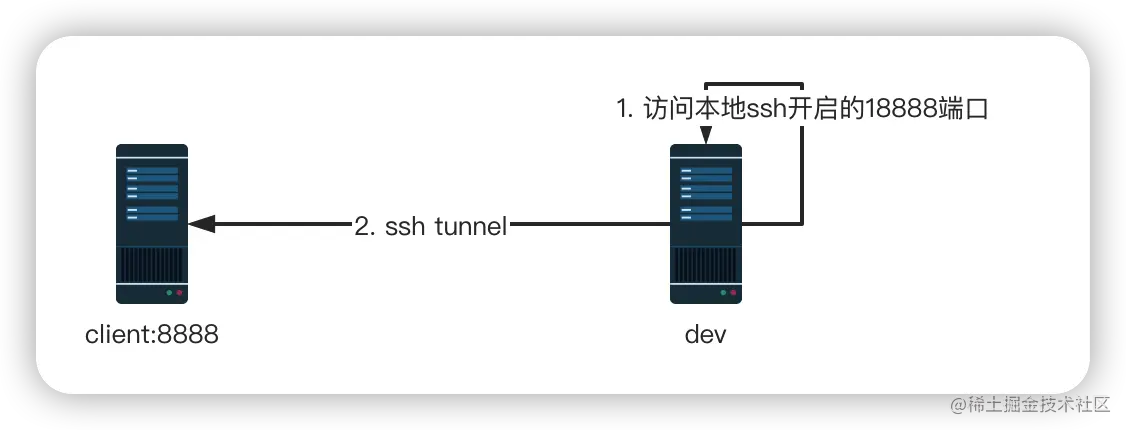

image-20220522141521864

防火墙规则配置

client防火墙规则配置: ClientNotAllowAllInboundButAllowAllOutbound

  • 不允许dev(jump)机器的访问

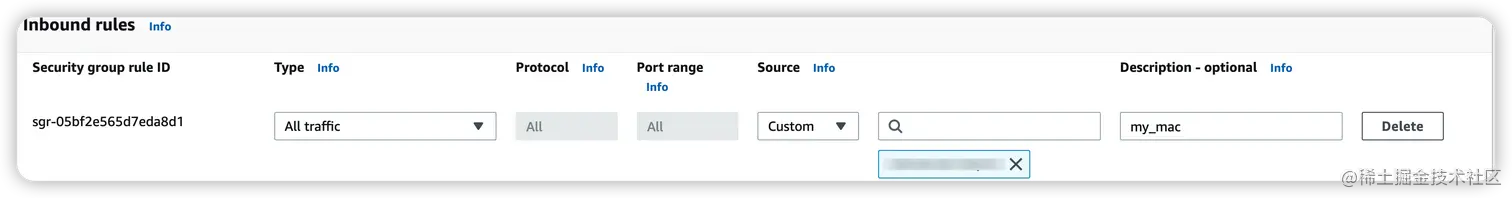

image-20220530204435645

  • 允许所有的outbound流量

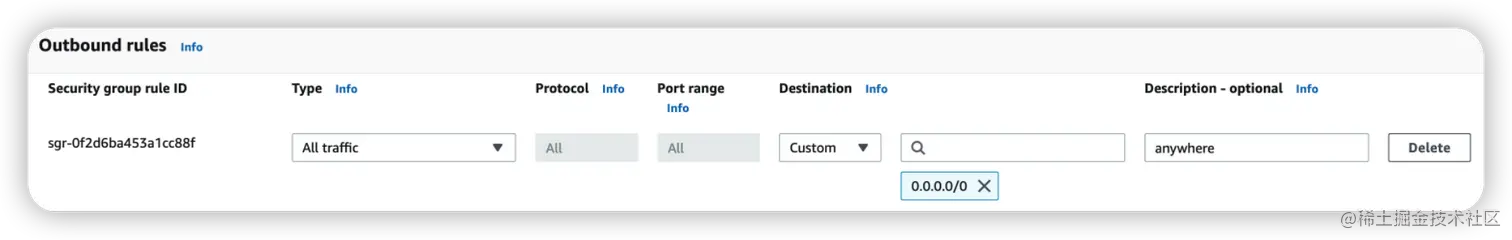

image-20220712212344215

dev(jump)防火墙规则配置：JumpAllowClientInboundButNotAllowOutBoundTraffic

  • 允许client的inbound流量

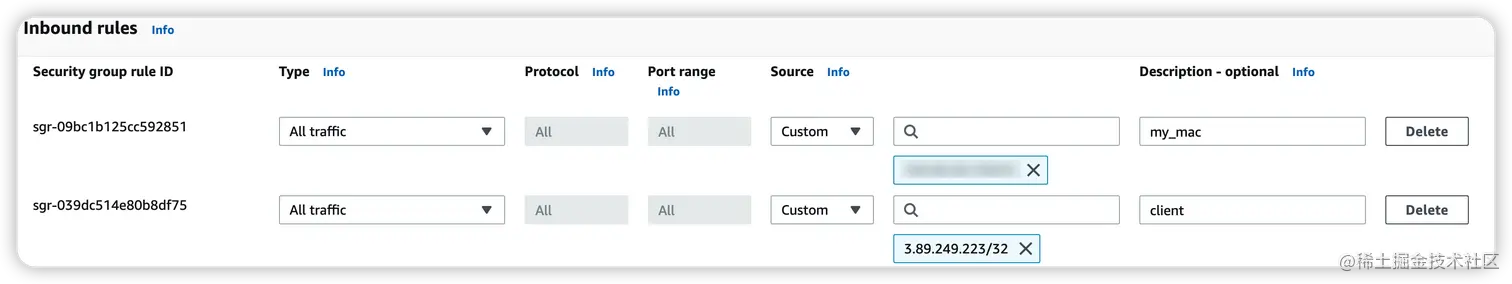

image-20220530204609592

  • 不允许jump访问client的outbound流量

image-20220530204711101

建立隧道

在本地机器执行命令建立隧道远程转发开发环境的18888端口到本地的8888端口。这里的18888端口是在开发环境开启的

ssh -i ~/.ssh/jump-key.pem -f -N -R 18888:127.0.0.1:8888 ubuntu@dev

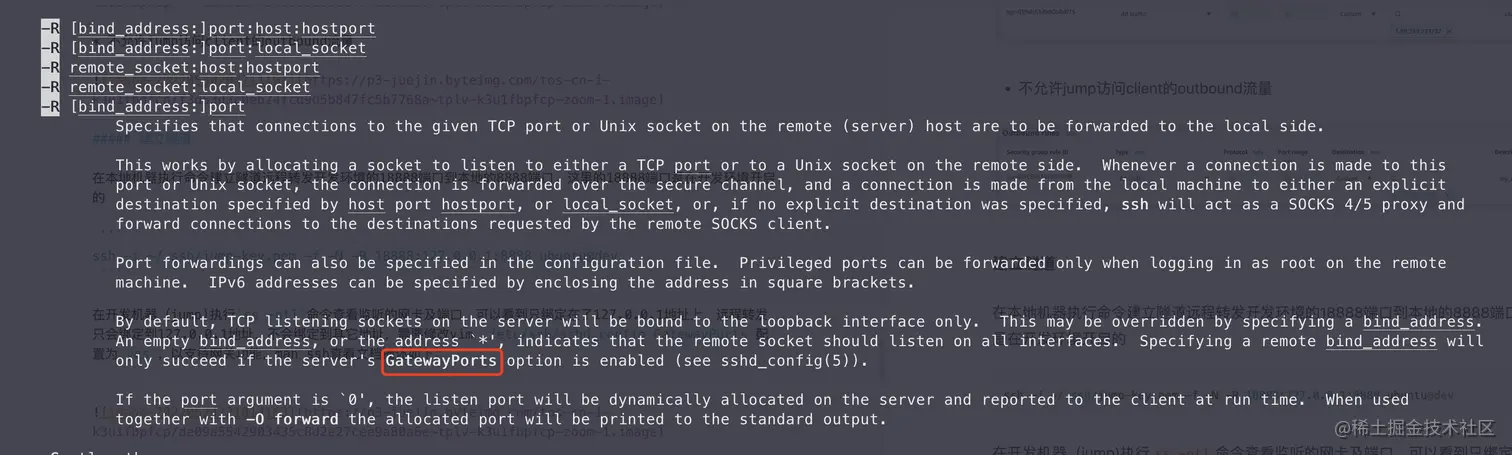

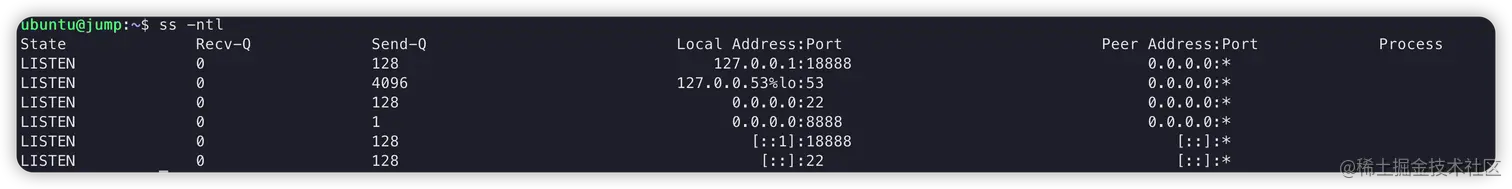

在开发机器（jump)执行ss -ntl命令查看监听的网卡及端口，可以看到只绑定在了127.0.0.1地址上，远程转发只会绑定到127.0.0.1地址，不会绑定到其它地址，需要修改vim /etc/ssh/sshd_config GatewayPorts配置为yes，以支持网关功能，man ssh查看文档描述如下：


image-20220524221814163

测试：在开发环境机器（jump）上执行curl命令测试

curl http://localhost:18888
# 测试完杀掉建立的所有隧道
killall ssh

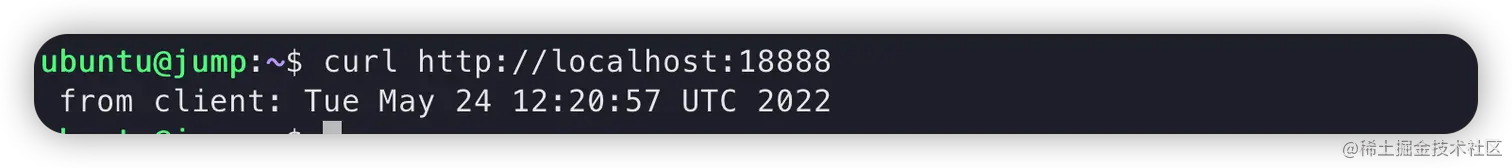

image-20220524222421219

应用场景二：

本地机器想访问企业内部私有云web服务，监听8888端口, 跳板机只出不进，所以只能通过跳板机执行命令建立隧道，将访问到本地机器上的18888端口的流量转发到私有云服务器（需要跳板机可以ssh连接上本地机器）

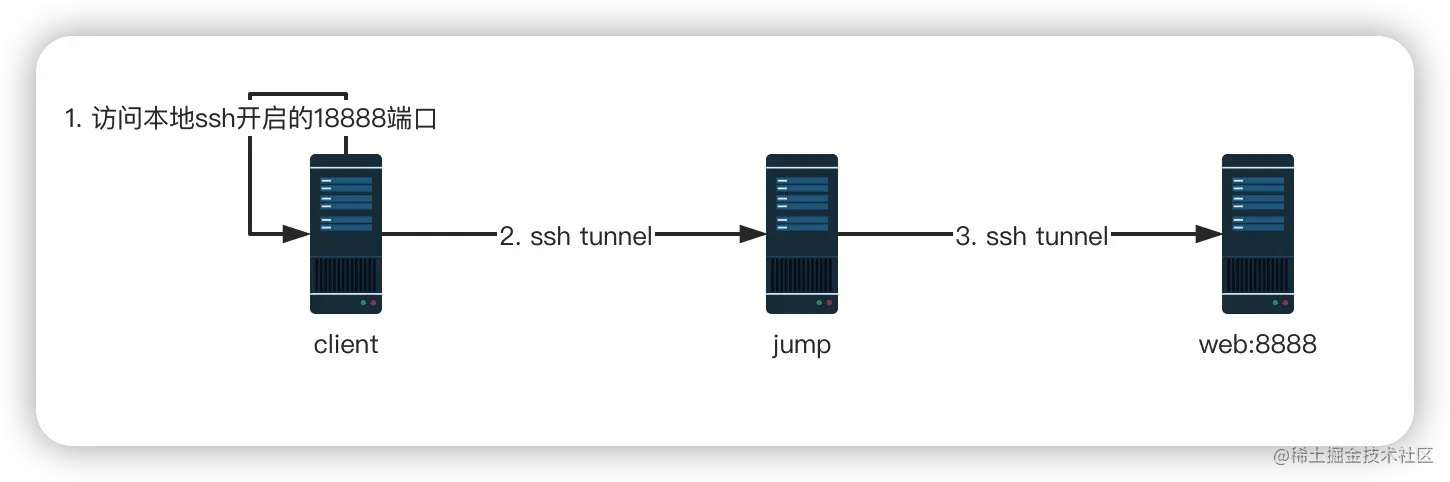

image-20220522142507774

防火墙规则配置

client防火墙规则配置: ClientAllowJump22PortInboundAndAllowAllOutBound

  • 只允许jump 22端口的inbound流量

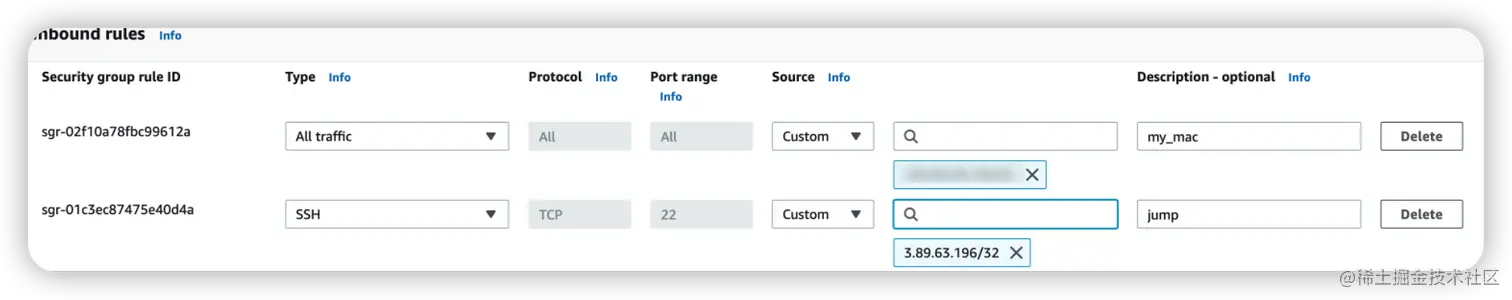

image-20220712212442867

  • 允许所有的outbound流量

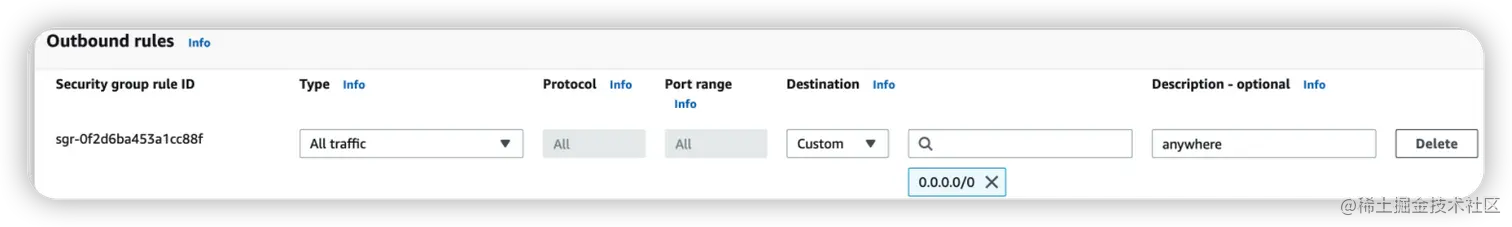

image-20220712212547072

jump防火墙规则配置: JumpNotAllowAllInboundButAllowAllOutBound

  • 不允许任何inbound流量

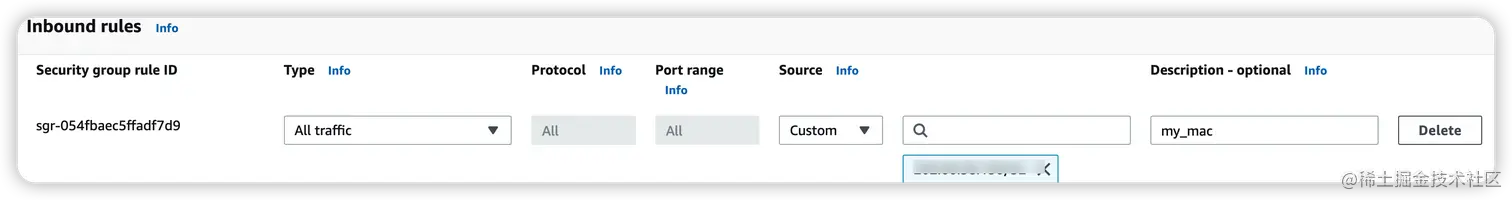

image-20220530205216654

  • 允许所有outbound流量

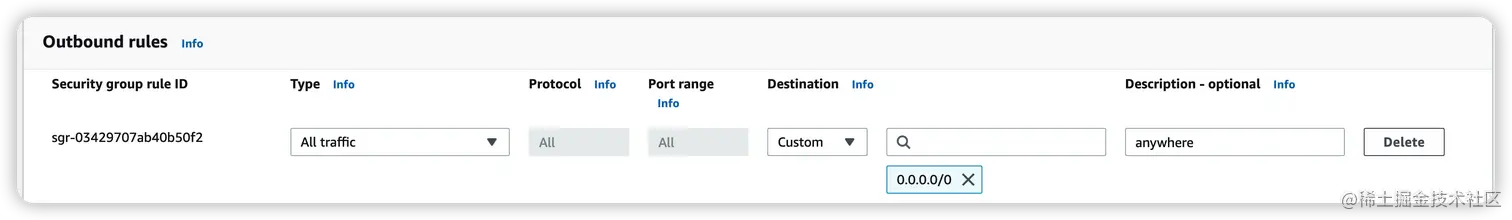

image-20220524223151596

web防火墙规则配置：WebAllowJump22And8888PortInboundNotAllowAllOutBound

  • 只允许jump访问22和8888端口

image-20220610113135704

  • 不允许所有的outbound流量

image-20220712214117855

建立隧道

在跳板机上执行命令，通过ssh隧道将发送到本地机器上18888端口的流量转发到web服务器的8888端口

ssh -i ~/.ssh/client-key.pem -f -N -R 18888:web:8888 ubuntu@client

在client机器执行ss -ntl命令查看监听的网卡及端口，可以看到只绑定在了127.0.0.1地址上，远程转发只会绑定到127.0.0.1地址，不会绑定到其它地址，远程转发不支持网关功能

image-20220524224055803

测试：在客户端执行

curl http://localhost:18888
# 测试完杀掉建立的所有隧道
killall ssh

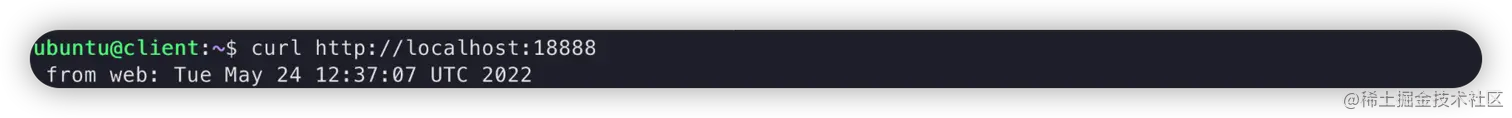

image-20220712214202296

链式转发

本地端口转发与远程端口转发结合起来使用，可以进行链式转发。

应用场景一：

本地客户端想访问远程web server的8888端口，但是由于8888端口不对外开发，只给jump server开放8999端口，并且jump server只出不进。这里我们就可以分成两步来转发到目标服务。首先在web server上执行本地转发命令，将本机8999端口的请求转发到8888端口。由于jump server只出不进，那么只能有jump server向client主动发起建立ssh的请求。在jump server上执行远程转发命令，将client机器上的18888端口的请求转发到web server的8999端口

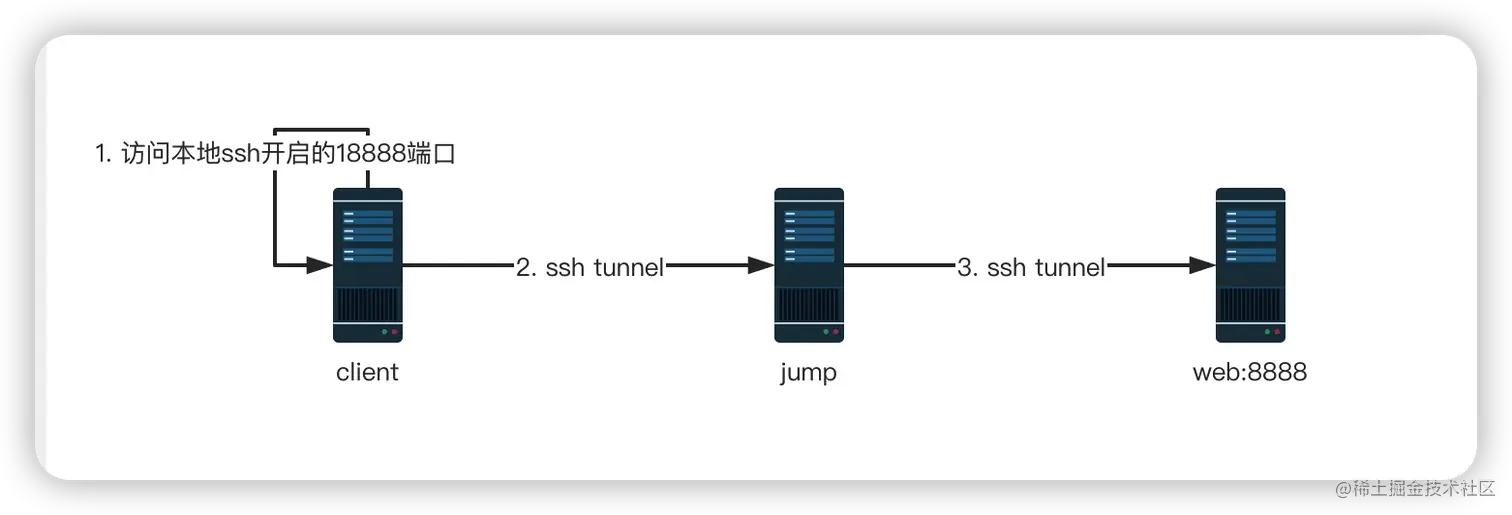

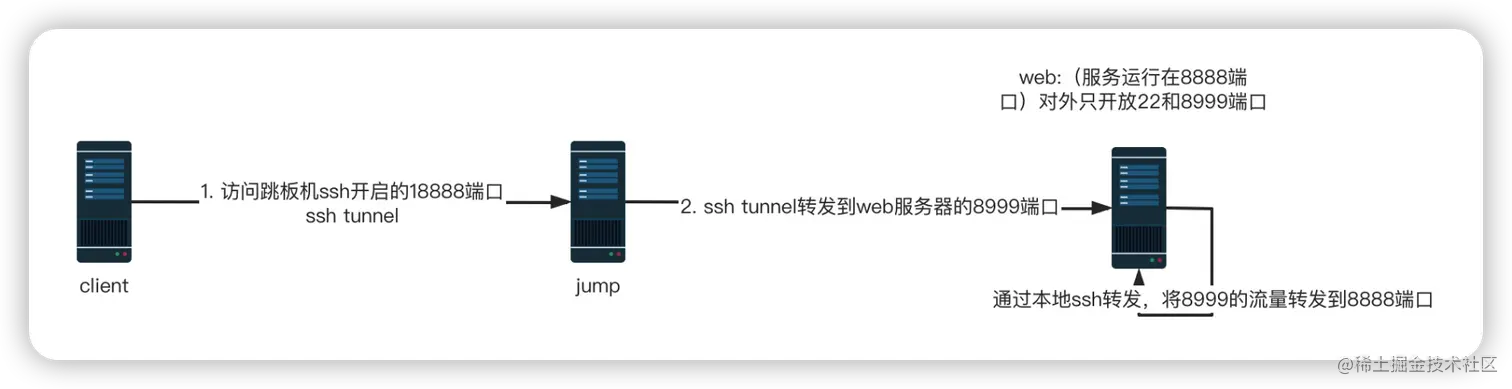

image-20220712212753117

防火墙规则配置

client防火墙规则配置: ClientAllowJump22PortInboundAndAllowAllOutBound

  • 只允许jump 22端口的inbound流量

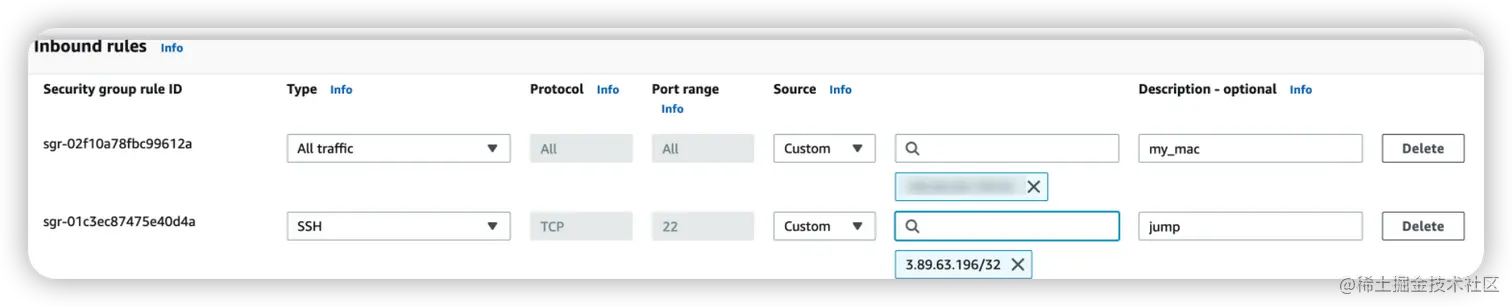

image-20220712212823458

  • 允许所有的outbound流量

image-20220712213005545

jump防火墙规则配置: JumpNotAllowAllInboundButAllowAllOutBound

  • 不允许任何inbound流量

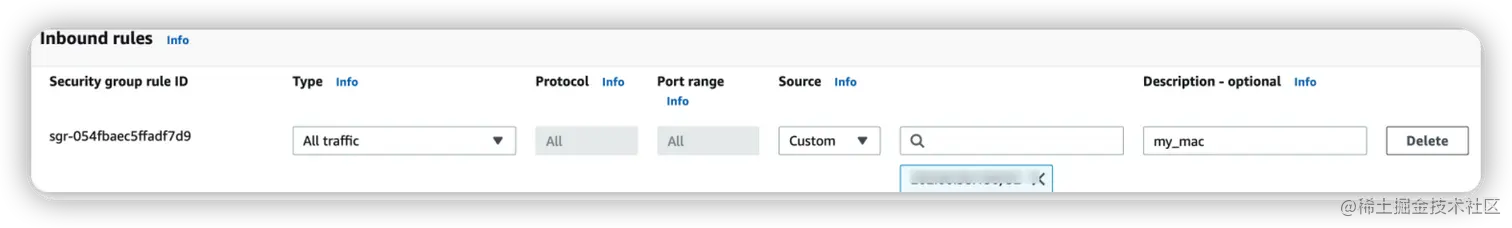

image-20220712213025210

  • 允许所有outbound流量

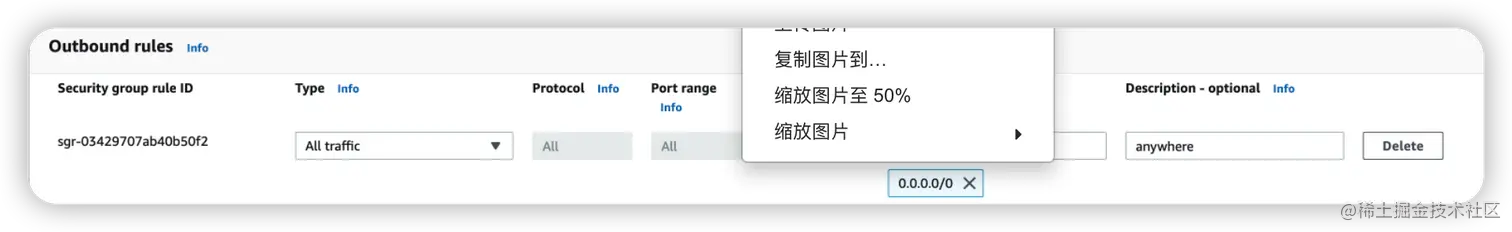

image-20220712213054581

web防火墙规则配置：WebAllowJump22And8999PortInboundNotAllowAllOutBound

  • 只允许jump访问web的22和8999inbound流量

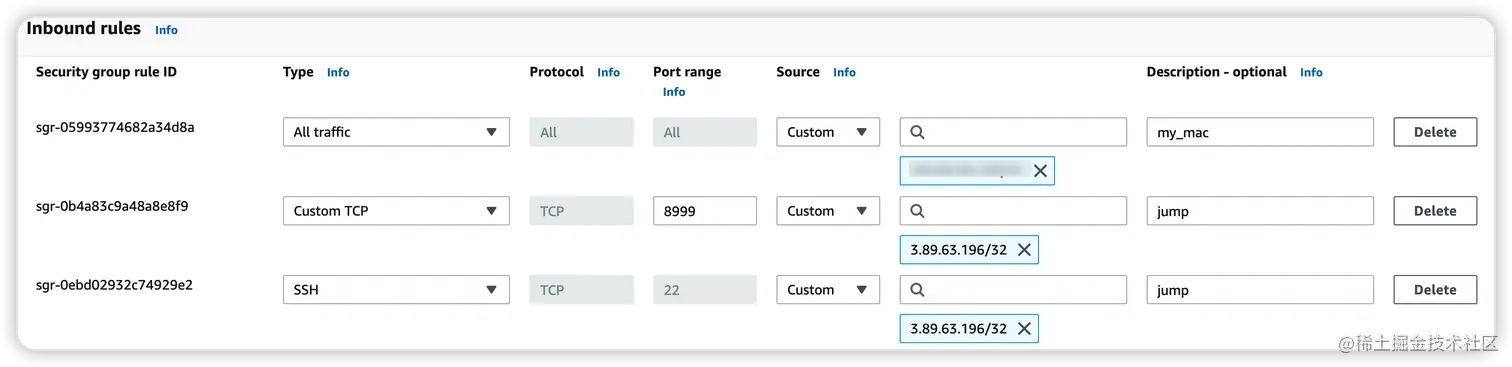

image-20220530205519139

  • 不允许所有的outbound流量

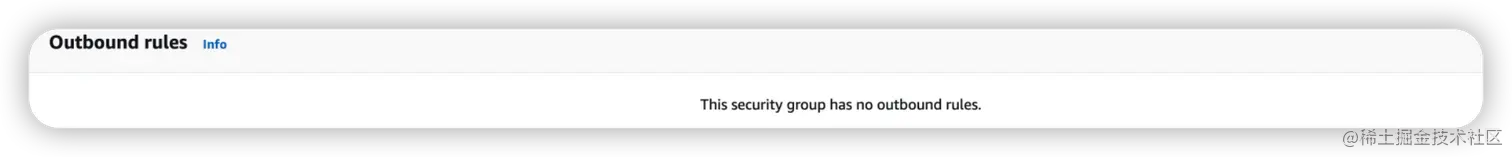

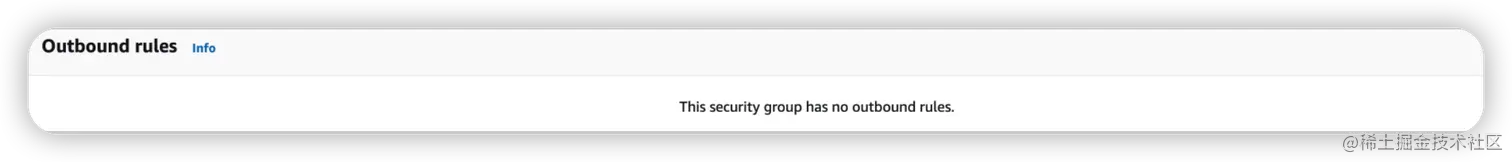

image-20220712213122122

  1. 在web server上执行本地转发命令，将本机8999端口的请求转发到8888端口
ssh -i ~/.ssh/web-key.pem -g -f -N -L 8999:127.0.0.1:8888 127.0.0.1

在web机器执行ss -ntl命令查看监听的网卡及端口，可以看到只绑定在了所有的ip上，因为我们使用了-g网关功能

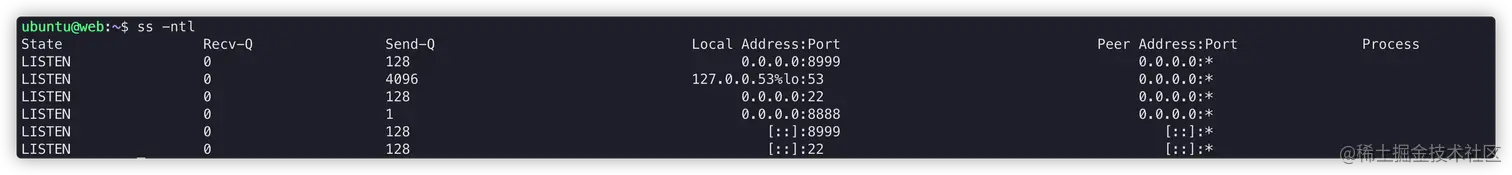

image-20220526102638727

在web server上执行curl命令测试

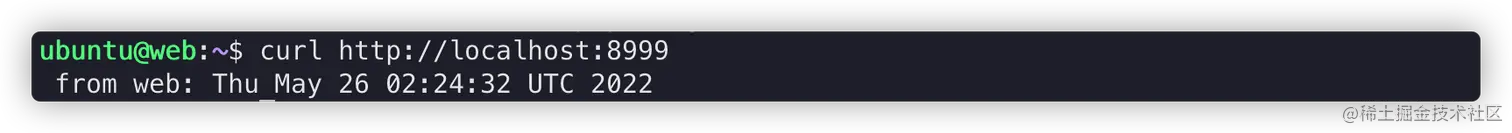

curl http://localhost:8999

image-20220526102510761

  1. 在jump server上执行远程转发命令，将client机器上的18888端口的请求转发到web server的8999端口
ssh -i ~/.ssh/client-key.pem -f -N -R 18888:web:8999 ubuntu@client

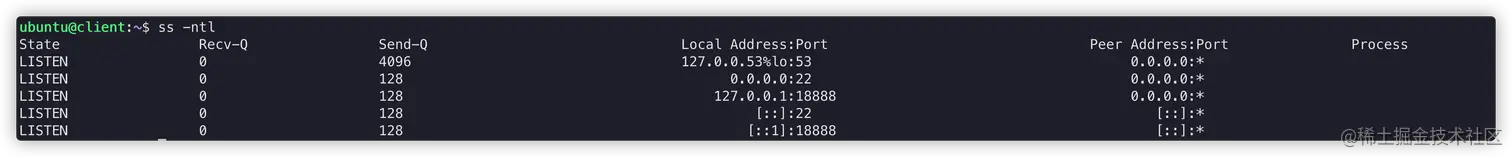

在client机器执行ss -ntl命令查看监听的网卡及端口，可以看到只绑定在了127.0.0.1地址上，远程转发只会绑定到127.0.0.1地址，不会绑定到其它地址，远程转发不支持网关功能

image-20220526103016773

在client端执行curl命令测试，可以看到收到了web的响应

curl http://localhost:18888

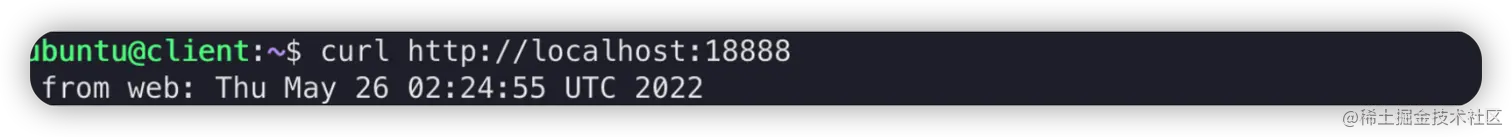

image-20220712213857655

动态转发

应用场景一：

如果需要在国内访问国外网络资源，而自己在国外有一台服务器jump，这样我们就可以利用ssh命令进行科学上网，（该实例仅用于学习用途，请勿做违法的事情）

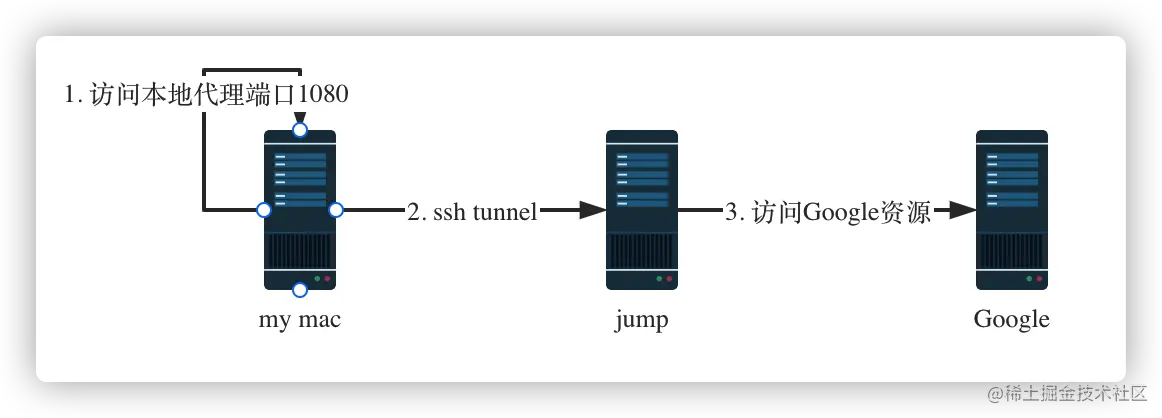

image-20220526104051460

防火墙规则配置

jump防火墙规则：JumpAllowMyMacAllInboundAndAllowAllOutBound

  • 允许my mac访问jump所有流量

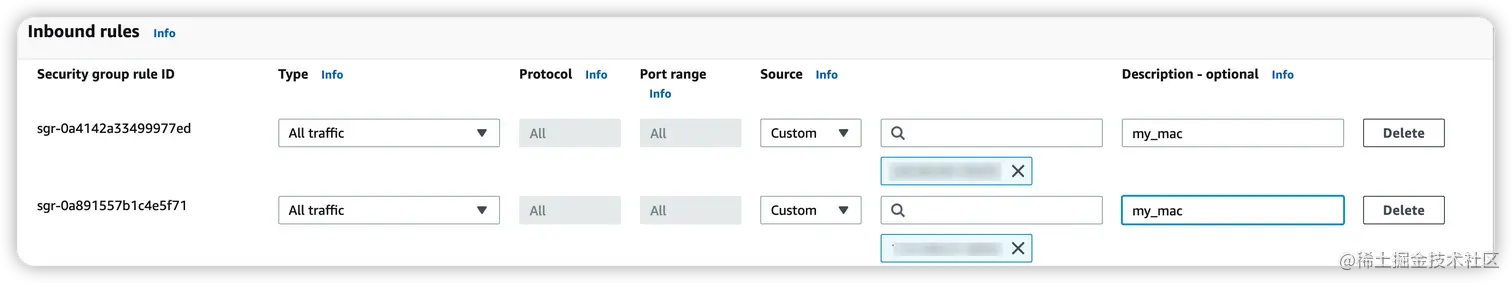

image-20220530210256995

  • 允许访问所有的出站流量

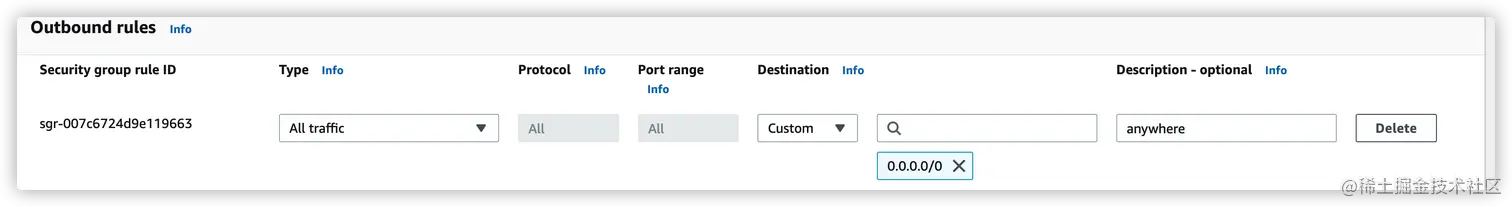

image-20220526105544893

确保jump可以访问Google

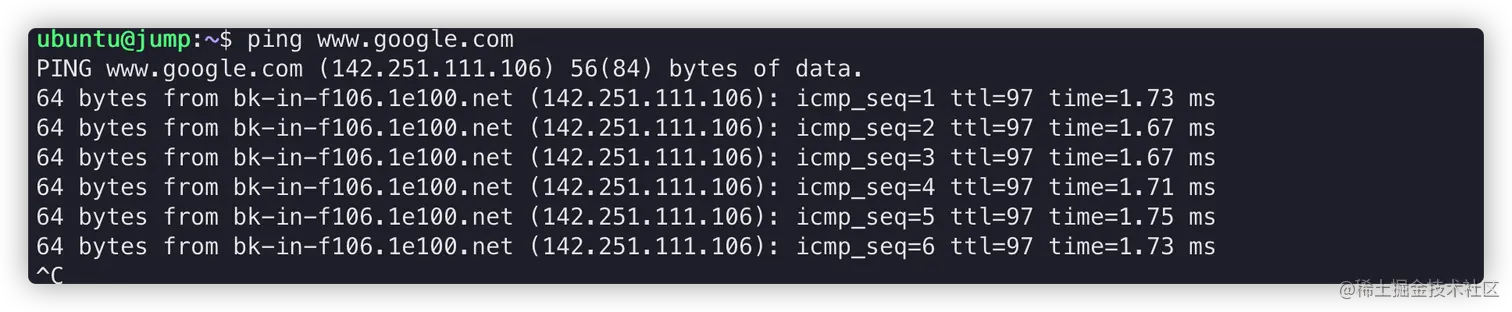

image-20220526111333078

在建立隧道之前，测试下浏览器是否可以访问Google，可以看到访问不了

image-20220712213757234

建立隧道

在my mac上执行命令建立隧道

ssh -i ~/.ssh/jump-key.pem -g -D 1080 -fN ubuntu@jump

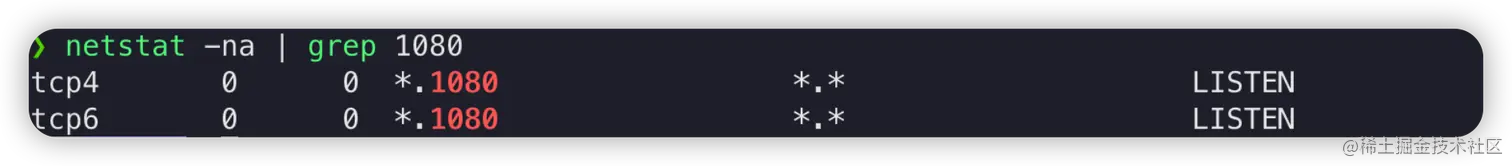

在my mac上执行netstat -na | grep 1080命令查看监听的网卡及端口，可以看到只绑定在了所有的ip上，因为我们使用了-g网关功能

image-20220712214241902

通过curl验证

curl --socks5 127.0.0.1:1080 www.google.com

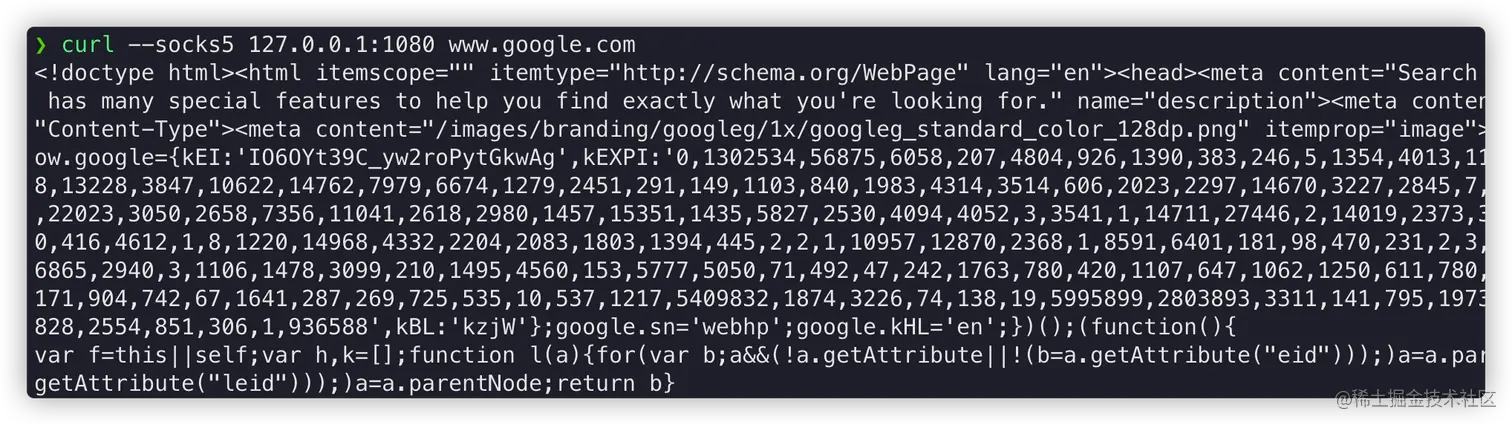

image-20220526110416340

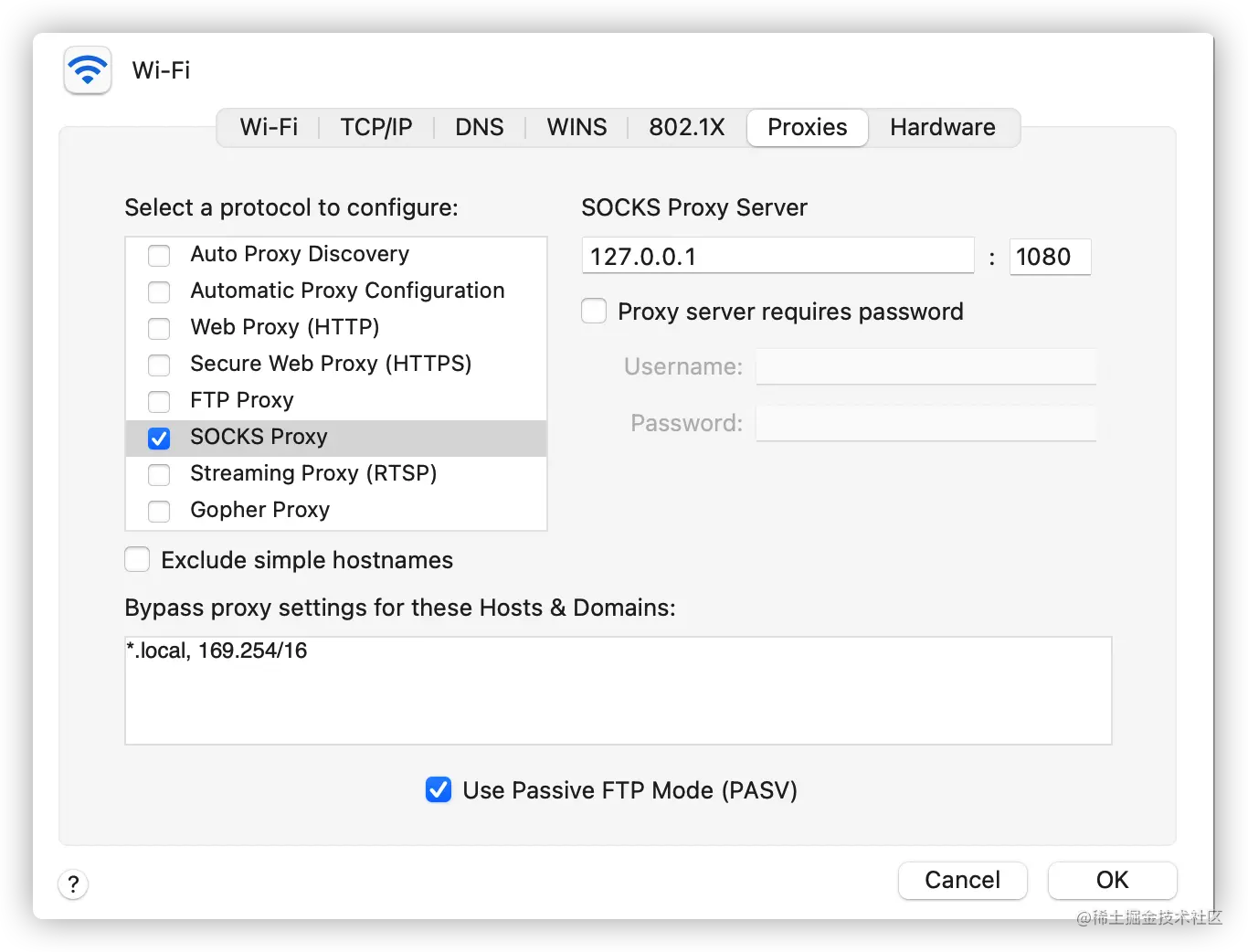

将代理设置为全局代理测试

image-20220526111921799

使用浏览器访问测试

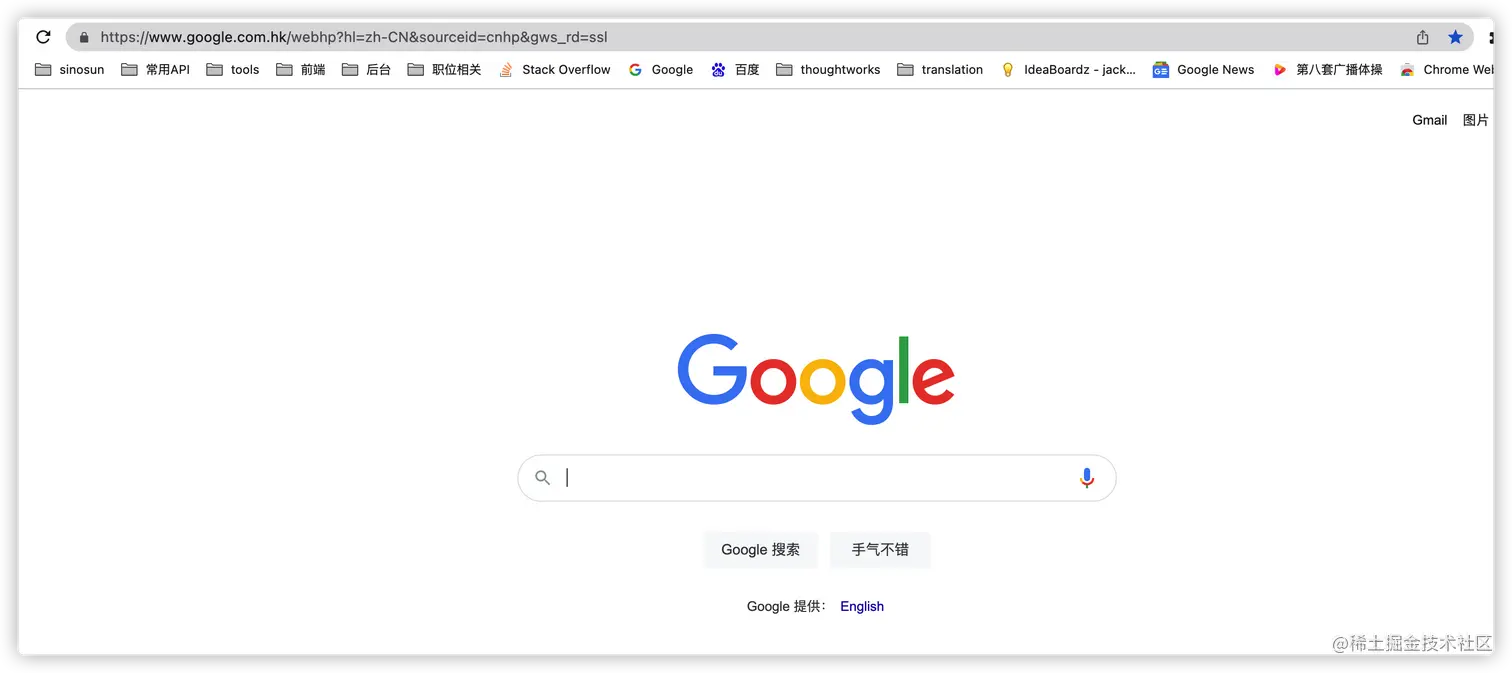

image-20220526112026482
