对神经元和spike信号进行建模

本文已参与「新人创作礼」活动，一起开启掘金创作之路。

我们的目标是建立一个简化的符合真实生物学意义的神经元模型---其中包括一个胞体，一个收集其他神经元输入的树突，以及一个将胞体内或附近产生的动作电位传递给其他神经元的轴突。 我们需要将这种生物学上的联结用电路图的形式进行处理。

RC电路（一）--- 被动细胞膜

细胞膜是脂质双层的，而磷脂和脂肪都是非常好的绝缘体，其中嵌入的离子通道会选择性的让离子通过，从而出现电流交换，但是在被动细胞膜的前提下我们不考虑离子通道，只考虑穿透细胞膜本身的微小电流。

• 细胞膜本身可以被看作储存电流的电容C
• 细胞膜本身具有一定的电阻R

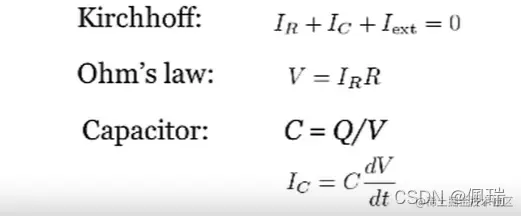

• 应用上述物理公式进行变换，得到有关RC电路膜电势V的函数：$C\frac{dv}{dt}=-\frac{V}{R}+I_{ext}$ ,这里的$I_{ext}$为外部输入电流。

RC电路（二）--- 离子通道

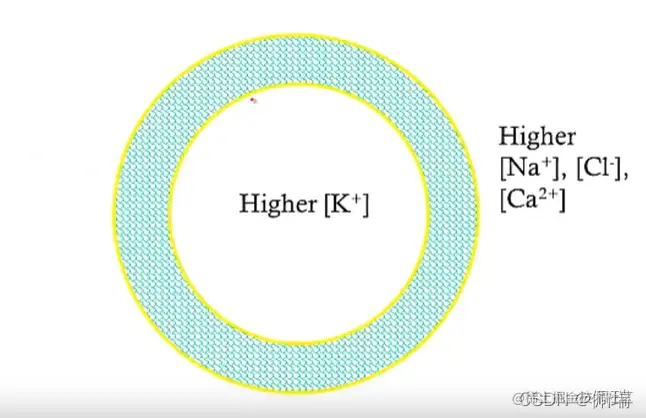

膜内外离子浓度差

引入离子通道之前，我们需要先处理细胞膜内外离子的浓度差，即细胞膜的离子和电势流动遵循一定的梯度，并会最终达到平衡。

• 根据细胞膜的这种电势梯度我们引入静息电位$V_{rest}$
• 得到有关RC电路膜电势V的函数： $C\frac{dv}{dt}=-\frac{(V-V_{rest})}{R}+I_{ext}$ ,这里的$I_{ext}$为外部输入电流。
• 对于上述微分方程我们进行数学变换得到： $\tau\frac{dv}{dt}=-V+V_\infty$,此时$\tau=R\times C,V_\infty=$study state

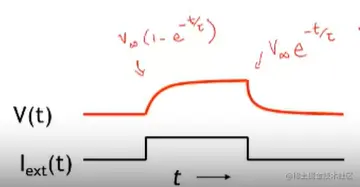

• $\tau$是时间常数，$V_\infty$是学习状态，在初始阶段V=0，随后随时间以及外部电流的输入，V不断呈指数增大直到达到$V_\infty$后不再继续增长，之后随电流输入的停止电压V也随之回落到0。

电压门控离子通道

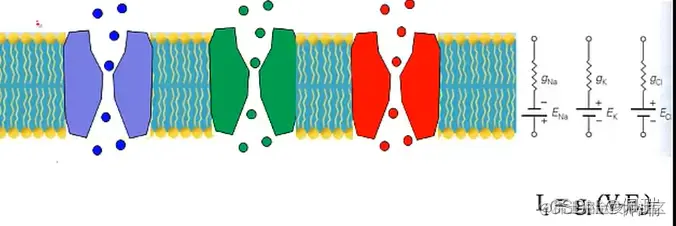

嵌入在细胞膜中的离子通道有着各式各样的特征，但是在RC电路里，我们主要聚焦于电压门控离子通道的建模。 去极化时主要是Na离子通道开放，而超极化时则主要是K离子通道开放，并且离子通道有多种状态，每一种状态对应的电阻R不同，因此在电路图中用可变电导g来表示，并用E表示每一离子通道的平衡电势。

• K离子通道门控开关依赖4个相互独立的激活组件n，Na离子通道门控开关依赖3个互相独立的激活组件m以及一个失活组件h： $P_k$ ~ $n^4$,$P_k$是k离子通道的开放概率,n为组件的开放概率 $P_{Na}$ ~ $m^3h$,同理
• 在这里定义状态转换概率$\alpha_n(V)=close\rightarrow opening,\beta_n(V)=opening\rightarrow close$
• 不同状态之间转换的速率可以用微分方程表示： $\frac{dn}{dt}=\alpha_n(V)(1-n)-\beta_n(V)n$ Na离子通道同理。
• 对于上述方程进行数学转换可以得到：
• $\tau_n(V)\frac{dn}{dt}=n\infty(V)-n$，其中$\tau=\frac{1}{\alpha_n(V)+\beta_n(V) }$描述打开通道的比例如何随时间变化,$n_\infty=\frac{\alpha_n(V)}{\alpha_n(V)+\beta_n(V) }$表示多久通道才会打开，Na离子通道同理。
• 最后我们得到有关RC电路膜电势V的函数： $C_m\frac{dv}{dt}=-\sum\limits_{i}g_i(v-E_i)+I_e$, $C_m\frac{dv}{dt}$是通过细胞膜的电流，$\sum\limits_{i}g_i(v-E_i)$是离子通道电流,$I_e$是非特异性离子运动电流和外部输入电流的总和。 从上图可以看出我们建立的模型已经可以对于spike响应进行简单仿真了。这个模型也被叫做Hodgkin Huxley Model，有关模型的更多应用可以查看这一篇文章。 神经元内信号传递的计算模型-HH模型 ==欢迎大家关注公众号奇趣多多一起交流！==
