Arduino与LED深度握手

211 阅读5分钟

本文已参与「新人创作礼」活动,一起开启掘金创作之路。

Arduino教程传送门🧭🏔🌋🛤🏞🏜 @TOC

1.0 简介

  • **发光二极管(LED)**是一种常用的发光器件,通过电子空穴复合释放能量发光,它在照明、显示等领域应用广泛。

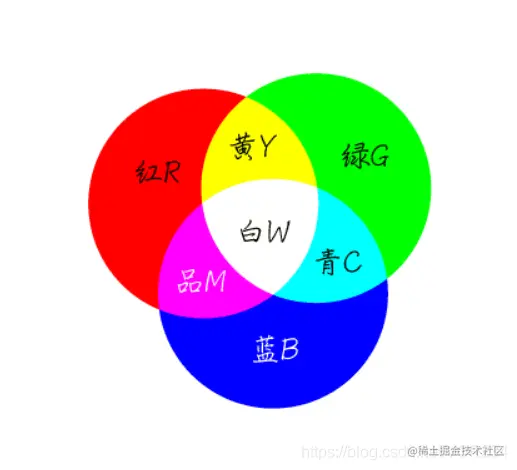

  • 电子空穴复合时能辐射出可见光,因而可以用来制成发光二极管。在电路及仪器中作为指示灯,或者组成文字或数字显示。砷化镓二极管发红光,磷化镓二极管发绿光,碳化硅二极管发黄光,氮化镓二极管发蓝光。因化学性质又分有机发光二极管OLED和无机发光二极管LED。==光的三原色是红绿蓝,颜料的三原色是平红黄青==
  • 本篇博文将介绍如何使用arduino逐步实现LED控制:有源蜂鸣器伴随点灯,串口点灯,呼吸灯

发光二极管可高效地将电能转化为光能,在现代社会具有广泛的用途,如照明、平板显示、医疗器件等。发光二极管简称为LED。由含镓(Ga)、砷(As)、磷(P)、氮(N)等的化合物制成。 这种电子元件早在1962年出现,早期只能发出低光度的红光,之后发展出其他单色光的版本,时至今日能发出的光已遍及可见光、红外线及紫外线,光度也提高到相当的光度。而用途也由初时作为指示灯、显示板等;随着技术的不断进步,发光二极管已被广泛地应用于显示器和照明。

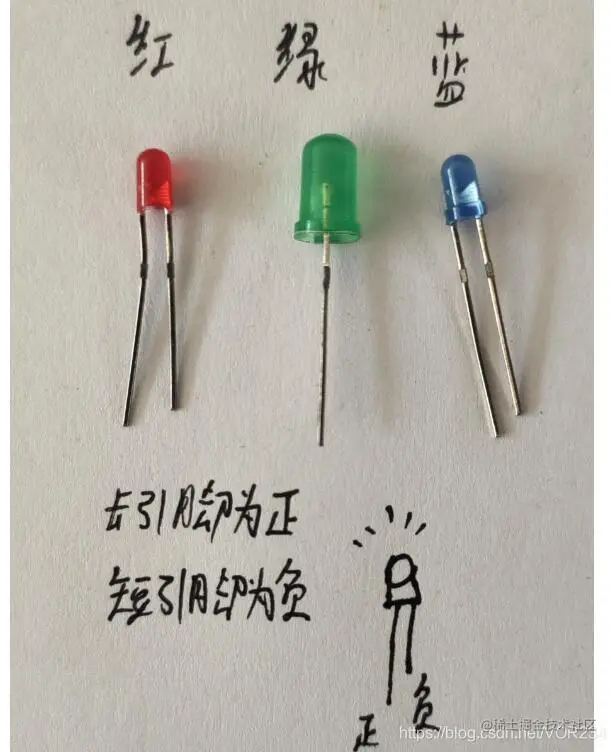

在这里插入图片描述 在这里插入图片描述

2.0 准备

  • 软件:下载arduino的开发环境
  • 硬件:arduino uno板一块、数据线一条、杜邦线和220欧电阻(分压保护)若干、红绿蓝三种LED灯珠各一、面包板

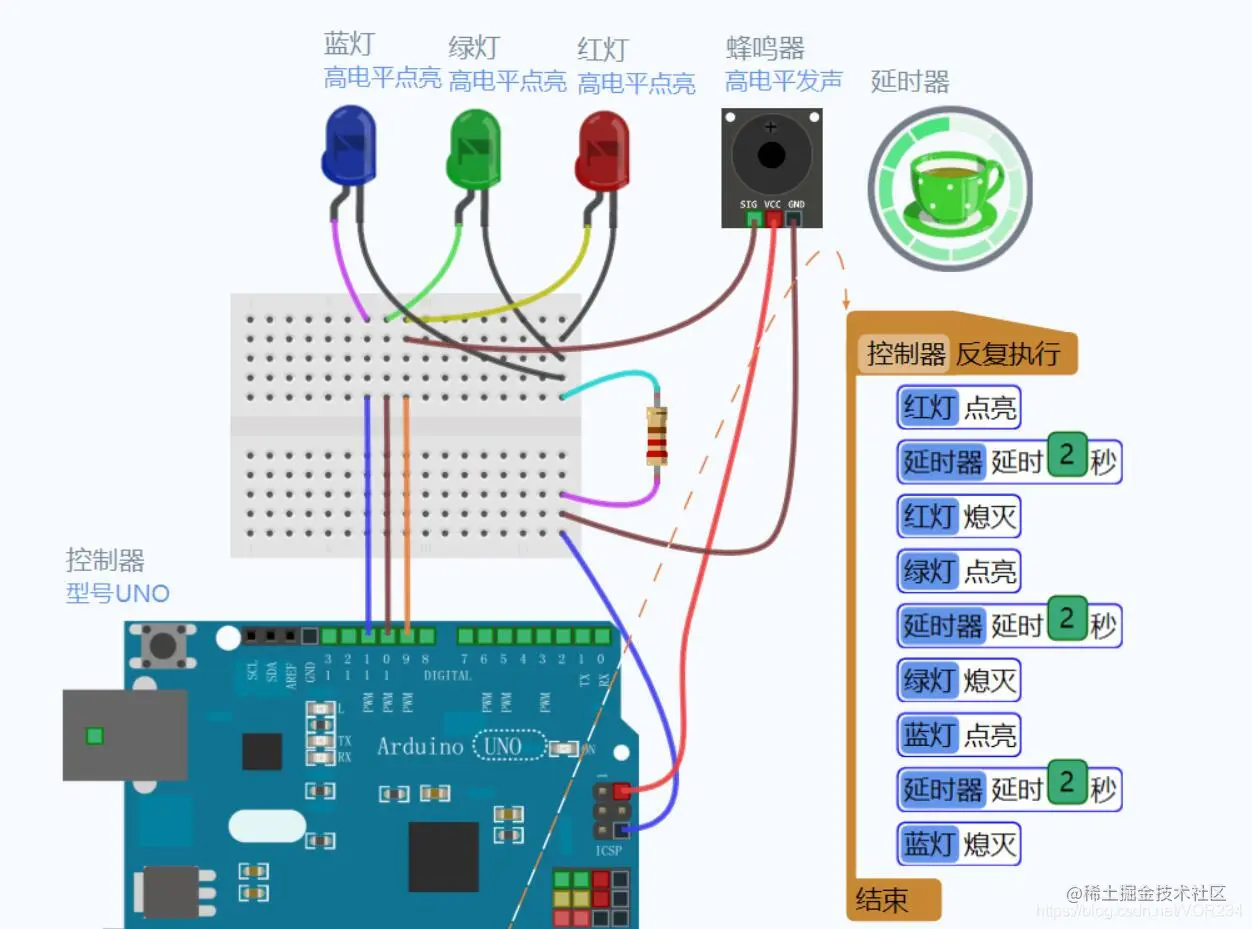

3.0 接线图

  • 红绿蓝分别接9/10/11pwm引脚,有源蜂鸣器输出接9号中间串一个220欧姆电阻起分压电路,保护LED和控制板,避免过电流烧毁啊😜😜😜

在这里插入图片描述

4.0 三个实验的程序

接下来依次展示有源蜂鸣器伴随点灯,串口点灯,呼吸灯三种程序。🤞🤞🤞

4.1 有源蜂鸣器伴随点灯

逻辑思路:红绿蓝初始化,都给低电平,主程序红绿蓝依次交替点亮熄灭

void setup(){			//初始化9/10/11三个端口
  pinMode(9, OUTPUT);	//9号端口设置为输出
  pinMode(10, OUTPUT);	//10号端口设置为输出
  pinMode(11, OUTPUT);	//11号端口设置为输出
  digitalWrite(9,LOW);	//给9号低电平
  digitalWrite(10,LOW);	//给10号低电平
  digitalWrite(11,LOW);	//给11号低电平
}

void loop(){			//主程序
  delay(2000);			//延时2秒
  digitalWrite(9,HIGH);	//给9号高电平
  digitalWrite(11,LOW);	//给11号低电平
  delay(2000);			//延时2秒
  digitalWrite(10,HIGH);//给10号高电平
  digitalWrite(9,LOW);	//给9号低电平
  delay(2000);			//延时2秒
  digitalWrite(11,HIGH);//给11号高电平
  digitalWrite(10,LOW);	//给10号低电平
}

演示效果视频如下 [video(video-6UT2qqSu-1612519309650)(type-youku)(url-player.youku.com/embed/XNTA5…)]

在这里插入图片描述

4.2串口点灯

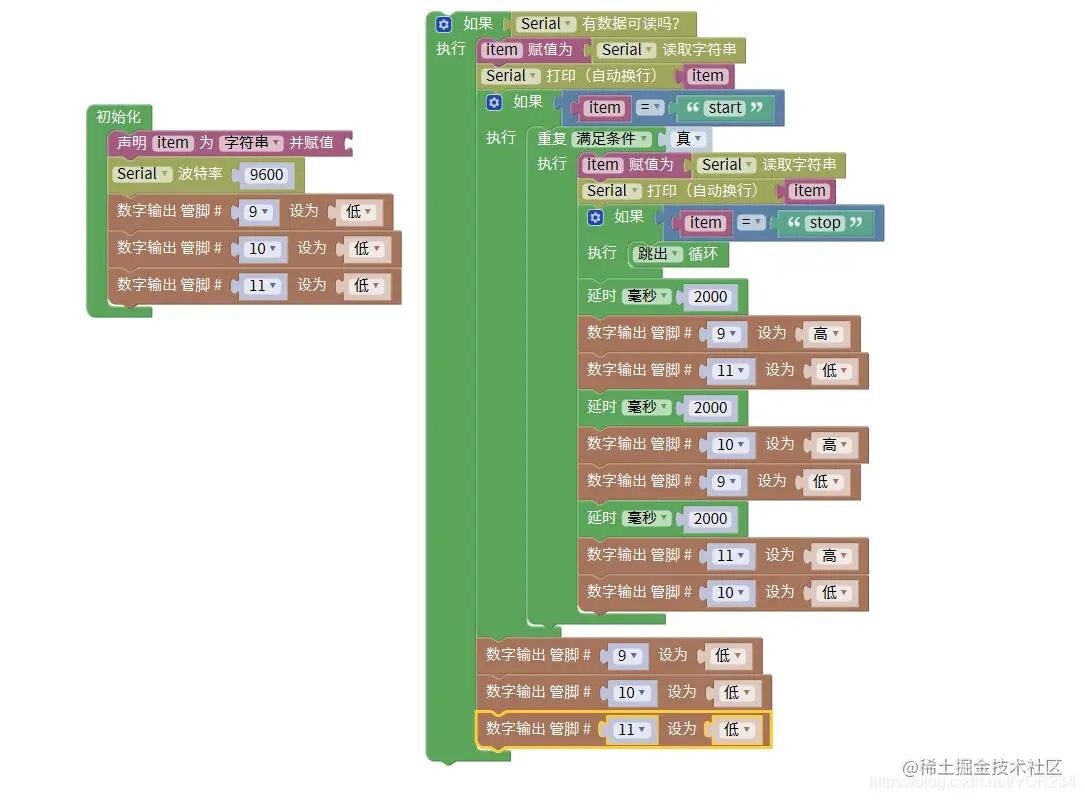

逻辑思路:红绿蓝初始化,都给低电平,主程序读取串口赋值字符串“item”,判断为“start”开始进入循环开始红绿蓝依次交替点亮熄灭,判断为“stop”跳出循环,又开始读取串口。。。下面为mixly模块和代码在这里插入图片描述

String item;

void setup(){
  Serial.begin(9600);
  pinMode(9, OUTPUT);
  pinMode(11, OUTPUT);
  pinMode(10, OUTPUT);
  item = "";
  digitalWrite(9,LOW);
  digitalWrite(10,LOW);
  digitalWrite(11,LOW);
}

void loop(){
  if (Serial.available() > 0) {
    item = Serial.readString();
    Serial.println(item);
    if (item == "start") {
      while (true) {
        item = Serial.readString();
        Serial.println(item);
        if (item == "stop") {
          break;

        }
        delay(2000);
        digitalWrite(9,HIGH);
        digitalWrite(11,LOW);
        delay(2000);
        digitalWrite(10,HIGH);
        digitalWrite(9,LOW);
        delay(2000);
        digitalWrite(11,HIGH);
        digitalWrite(10,LOW);
      }

    }
    digitalWrite(9,LOW);
    digitalWrite(10,LOW);
    digitalWrite(11,LOW);

  }

}

演示效果视频如下

[video(video-j3i97uuv-1612519597623)(type-youku)(url-player.youku.com/embed/XNTA5…)]

在这里插入图片描述

4.3 呼吸灯

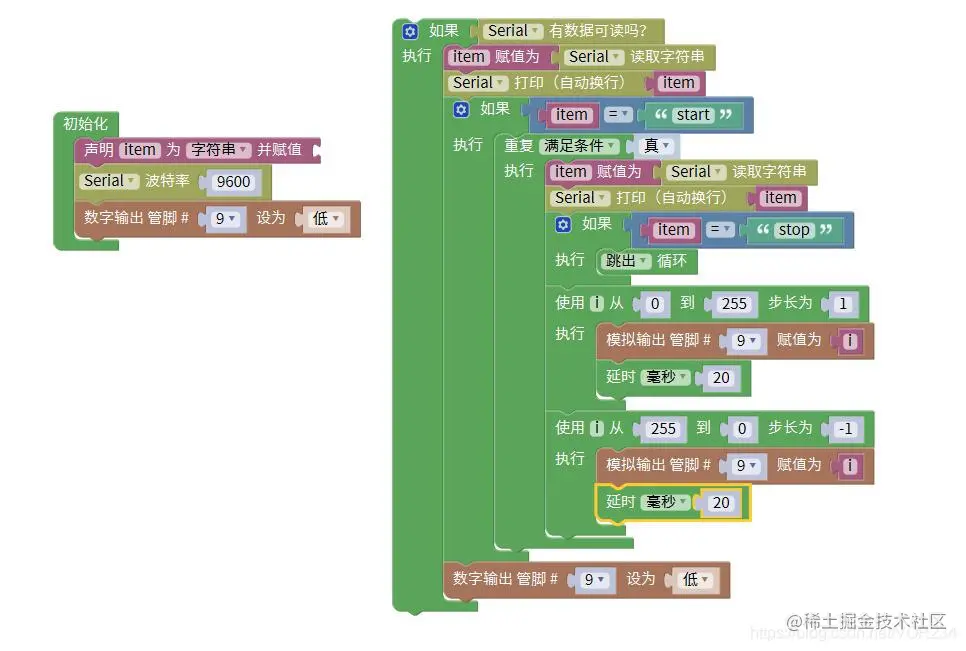

逻辑思路:红初始化,给低电平,主程序读取串口赋值字符串“item”,判断为“start”开始进入循环开始红色呼吸灯由暗变亮,再由亮变暗,判断为“stop”跳出循环,又开始读取串口。。。下面为mixly模块和代码 在这里插入图片描述

String item;

void setup(){
  Serial.begin(9600);
  pinMode(9, OUTPUT);
  item = "";
  digitalWrite(9,LOW);
}

void loop(){
  if (Serial.available() > 0) {
    item = Serial.readString();
    Serial.println(item);
    if (item == "start") {
      while (true) {
        item = Serial.readString();
        Serial.println(item);
        if (item == "stop") {
          break;

        }
        for (int i = 0; i <= 255; i = i + (1)) {
          analogWrite(9,i);
          delay(20);
        }
        for (int i = 255; i >= 0; i = i + (-1)) {
          analogWrite(9,i);
          delay(20);
        }
      }

    }
    digitalWrite(9,LOW);

  }

}

演示效果视频如下

[video(video-XZiRzIDE-1612525383566)(type-youku)(url-player.youku.com/embed/XNTA5…)]

在这里插入图片描述

5.0 小结

  • 逐步通过这个三个小实验,我们可以简单对arduino实现LED和有源蜂鸣器代码控制,串口字符串控制,甚至于呼吸灯。最终实现了上位机与下位机的简单通信,相当于学会使用手进行有意识的简单运动
  • 在以后的博文中我们将学会用arduino==常用传感器和执行器==,从而实现对外部世界进行感知,充分认识这个有机与无机的环境,科学地合理地进行创作和发挥效益,然后为人类社会发展贡献一点微薄之力
