本文主要内容摘抄自黄轶老师的慕课网课程Vue.js 源码全方位深入解析 全面深入理解Vue实现原理，主要用于个人学习和复习，不用作其他用途。
通过上一篇文章的学习，我们知道了通过vm._render()生成vnode的过程，那么本篇将学习如何将vnode转化为真实的dom节点渲染在浏览器中的。
updateComponent = () => {
vm._update(vm._render(), hydrating)
}
_update
Vue 的 _update 是实例的一个私有方法，它被调用的时机有 2 个，一个是首次渲染，一个是数据更新的时候；本文只分析首次渲染部分，数据更新部分会在之后分析响应式原理的时候涉及。_update 方法的作用是把 VNode 渲染成真实的 DOM，它的定义在 src/core/instance/lifecycle.js 中：
Vue.prototype._update = function (vnode: VNode, hydrating?: boolean) {
const vm: Component = this
...
if (!prevVnode) {
// initial render 首次渲染
vm.$el = vm.__patch__(vm.$el, vnode, hydrating, false /* removeOnly */)
} else {
// updates 更新渲染
vm.$el = vm.__patch__(prevVnode, vnode)
}
...
}
_update 的核心就是调用 vm.__patch__ 方法，这个方法实际上在不同的平台，比如 web 和 weex 上的定义是不一样的，因此在 web 平台中它的定义在 src/platforms/web/runtime/index.js 中：
Vue.prototype.__patch__ = inBrowser ? patch : noop
可以看到，甚至在 web 平台上，是否是服务端渲染也会对这个方法产生影响。因为在服务端渲染中，没有真实的浏览器 DOM 环境，所以不需要把 VNode 最终转换成 DOM，因此是一个空函数，而在浏览器端渲染中，它指向了 patch 方法，它的定义在 src/platforms/web/runtime/patch.js中：
mport * as nodeOps from 'web/runtime/node-ops'
import { createPatchFunction } from 'core/vdom/patch'
import baseModules from 'core/vdom/modules/index'
import platformModules from 'web/runtime/modules/index'
const modules = platformModules.concat(baseModules)
export const patch: Function = createPatchFunction({ nodeOps, modules })
该方法的定义是调用 createPatchFunction 方法的返回值，这里传入了一个对象，包含 nodeOps 参数和 modules 参数。其中，nodeOps 封装了一系列 DOM 操作的方法，modules 定义了一些模块的钩子函数的实现，主要是用来给标签在不同的时机设置或者更新属性的(class style，绑定事件addEventListener等)，这里主要来看一下 createPatchFunction 的实现，它定义在 src/core/vdom/patch.js 中。
createPatchFunction
createPatchFunction 内部定义了一系列的辅助方法，最终返回了一个 patch 方法，这个方法就赋值给了 vm._update 函数里调用的 vm.__patch__。
在介绍 patch 的方法实现之前，可以思考一下为何 Vue.js 源码绕了这么一大圈，把相关代码分散到各个目录。因为前面介绍过，patch 是平台相关的，在 Web 和 Weex 环境，它们把虚拟 DOM 映射到"平台 DOM" 的方法是不同的，并且对 "DOM" 包括的属性模块创建和更新也不尽相同。因此每个平台都有各自的 nodeOps 和 modules，它们的代码需要托管在 src/platforms 这个大目录下。
而不同平台的 patch 的主要逻辑部分是相同的，所以这部分公共的部分托管在 core 这个大目录下。差异化部分只需要通过参数来区别，这里用到了一个函数柯里化的技巧，通过 createPatchFunction 把差异化参数提前固化，这样不用每次调用 patch 的时候都传递 nodeOps 和 modules 了，这种编程技巧也非常值得学习。
const hooks = ['create', 'activate', 'update', 'remove', 'destroy']
export function createPatchFunction (backend) {
let i, j
const cbs = {}
const { modules, nodeOps } = backend
// 获取一些模块的钩子函数，在不同的时机来执行，这些模块函数的作用是设置和更新dom的属性
for (i = 0; i < hooks.length; ++i) {
cbs[hooks[i]] = []
for (j = 0; j < modules.length; ++j) {
if (isDef(modules[j][hooks[i]])) {
cbs[hooks[i]].push(modules[j][hooks[i]])
}
}
}
...
// 返回patch方法
return function patch (oldVnode, vnode, hydrating, removeOnly) {
...
// 判断是否是一个真实dom，首次渲染的时候oldVnode是一个真实dom
const isRealElement = isDef(oldVnode.nodeType)
if (!isRealElement && sameVnode(oldVnode, vnode)) {
patchVnode(oldVnode, vnode, insertedVnodeQueue, removeOnly)
} else {
if (isRealElement) {
...
// 把真是dom转化为一个空的vnode，这个空vnode的属性elm值为真实dom，做了一个关联
oldVnode = emptyNodeAt(oldVnode)
}
// 每个vnode都有一个elm属性，这个属性是用该节点的tag生成的一个真实dom节点，它的作用是作为子节点的父节点，方便通过appendChild方法把子节点插入。
const oldElm = oldVnode.elm
// 通过真实dom获取父级，这里首次渲染的父级就是body标签
const parentElm = nodeOps.parentNode(oldElm)
// 创建真实dom节点
createElm(
vnode,
insertedVnodeQueue,
// 传入父级节点，这样子节点可以appendChild方法插入到父级节点中
oldElm._leaveCb ? null : parentElm,
nodeOps.nextSibling(oldElm)
)
...
// 删除老的节点
if (isDef(parentElm)) {
removeVnodes(parentElm, [oldVnode], 0, 0)
} else if (isDef(oldVnode.tag)) {
invokeDestroyHook(oldVnode)
}
}
}
// 返回真实dom节点
return vnode.elm
}
}
patch
下面通过一个简单的例子看下patch的过程:
var app = new Vue({
el: '#app',
render: function (createElement) {
return createElement('div', {
attrs: {
id: 'app'
},
}, this.message)
},
data: {
message: 'Hello Vue!'
}
})
然后我们在 vm._update 的方法里是这么调用 patch 方法的：
// initial render
vm.$el = vm.__patch__(vm.$el, vnode, hydrating, false /* removeOnly */)
结合我们的例子，我们的场景是首次渲染，所以在执行 patch 函数的时候，传入的 vm.$el 对应的是例子中 id 为 app 的 DOM 对象，这个也就是我们在 index.html 模板中写的 <div id="app">， vm.$el 的赋值是在之前 mountComponent 函数做的。
确定了这些入参后，我们回到 patch 函数的执行过程，看几个关键步骤。由于我们传入的 oldVnode 实际上是一个 DOM container，所以 isRealElement 为 true，接下来又通过 emptyNodeAt 方法把 oldVnode 转换成 VNode 对象，然后再调用 createElm 方法，这个方法在这里非常重要，来看一下它的实现：
function createElm (vnode, insertedVnodeQueue, parentElm...) {
...
const data = vnode.data
const children = vnode.children
const tag = vnode.tag
if (isDef(tag)) {
// 对于当前的vnode创建一个container节点容器
vnode.elm = vnode.ns
? nodeOps.createElementNS(vnode.ns, tag)
: nodeOps.createElement(tag, vnode)
...
// 创建子节点
createChildren(vnode, children, insertedVnodeQueue)
if (isDef(data)) {
// 创建成功后，执行create阶段的钩子
invokeCreateHooks(vnode, insertedVnodeQueue)
}
insert(parentElm, vnode.elm, refElm)
...
} else if (isTrue(vnode.isComment)) {
vnode.elm = nodeOps.createComment(vnode.text)
insert(parentElm, vnode.elm, refElm)
} else {
// 对于文本节点是没有tag的，所以会走到这个逻辑
vnode.elm = nodeOps.createTextNode(vnode.text)
insert(parentElm, vnode.elm, refElm)
}
}
createElm 的作用是通过虚拟节点创建真实的 DOM 并插入到它的父节点中。判断 vnode 是否包含 tag，如果包含，调用平台 DOM 的操作去创建一个占位符元素。
// nodeOps.createElement(tag, vnode)
export function createElement (tagName: string, vnode: VNode): Element {
const elm = document.createElement(tagName)
...
return elm
}
接下来调用 createChildren 方法去创建子元素:
createChildren(vnode, children, insertedVnodeQueue)
function createChildren (vnode, children, insertedVnodeQueue) {
if (Array.isArray(children)) {
...
for (let i = 0; i < children.length; ++i) {
createElm(children[i], insertedVnodeQueue, vnode.elm, null, true, children, i)
}
} else if (isPrimitive(vnode.text)) {
nodeOps.appendChild(vnode.elm, nodeOps.createTextNode(String(vnode.text)))
}
}
createChildren 的逻辑很简单，实际上是遍历子虚拟节点，递归调用 createElm，这是一种常用的深度优先的遍历算法，这里要注意的一点是在遍历过程中会把 vnode.elm 作为父容器的 DOM 节点占位符传入。
接着再调用 invokeCreateHooks 方法执行所有的 create 的钩子并把 vnode push 到 insertedVnodeQueue 中。
最后调用 insert 方法把 DOM 插入到父节点中，因为是递归调用，子元素会优先调用 insert，所以整个 vnode 树节点的插入顺序是先子后父。来看一下 insert 方法，它的定义在 src/core/vdom/patch.js 上。
insert(parentElm, vnode.elm, refElm)
function insert (parent, elm, ref) {
if (isDef(parent)) {
if (isDef(ref)) {
if (ref.parentNode === parent) {
nodeOps.insertBefore(parent, elm, ref)
}
} else {
nodeOps.appendChild(parent, elm)
}
}
}
insert 逻辑很简单，调用一些 nodeOps 把子节点插入到父节点中，这些辅助方法定义在 src/platforms/web/runtime/node-ops.js 中：
export function insertBefore (parentNode, newNode, referenceNode) {
parentNode.insertBefore(newNode, referenceNode)
}
export function appendChild (node: Node, child: Node) {
node.appendChild(child)
}
其实就是调用原生 DOM 的 API 进行 DOM 操作，看到这里就恍然大悟了，原来 Vue 是这样动态创建的 DOM。
再回到 patch 方法，首次渲染我们调用了 createElm 方法，这里传入的 parentElm 是 oldVnode.elm 的父元素，在我们的例子是 id 为 #app div 的父元素，也就是 Body；实际上整个过程就是递归创建了一个完整的 DOM 树并插入到 Body 上。
总结

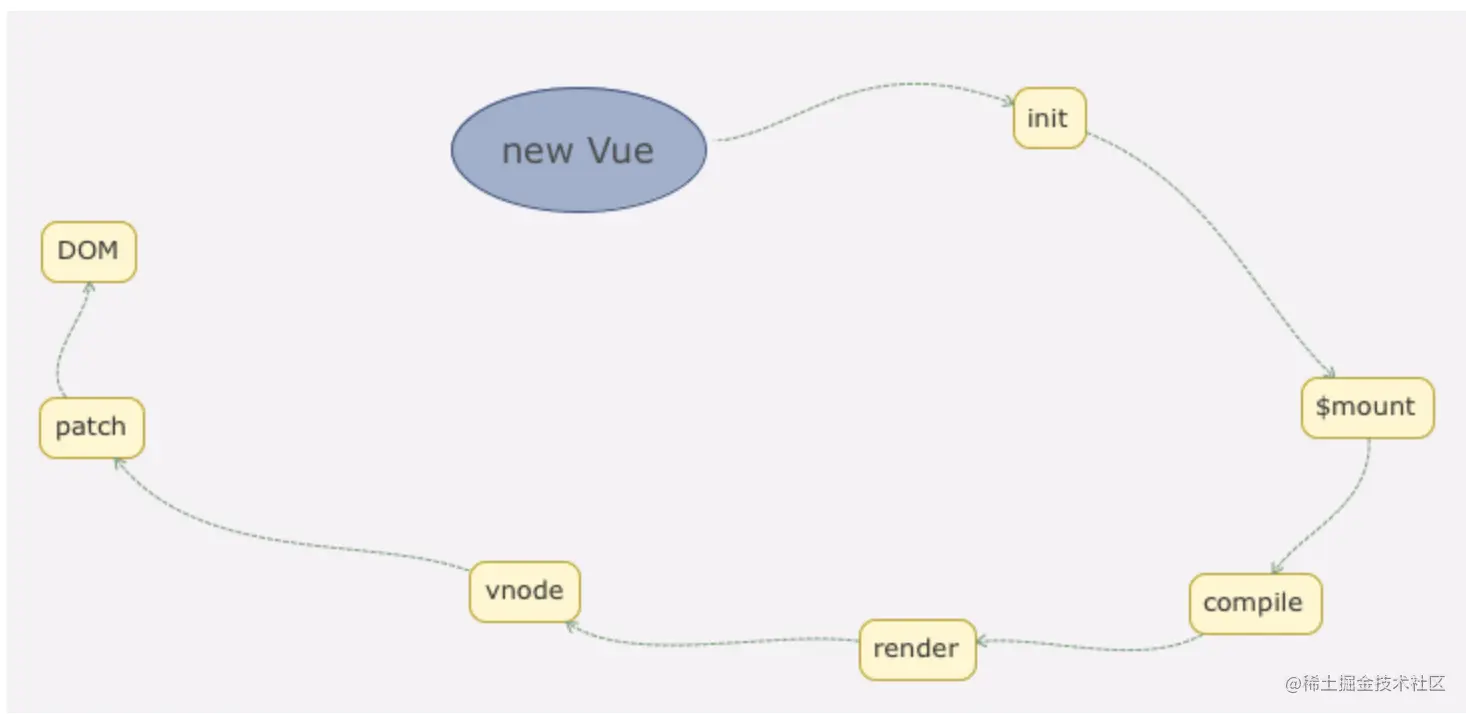

那么至此我们从主线上把模板和数据如何渲染成最终的 DOM 的过程分析完毕了，我们可以通过下图更直观地看到从初始化 Vue 到最终渲染的整个过程。
我们这里只是分析了最简单和最基础的场景，在实际项目中，我们是把页面拆成很多组件的，Vue 另一个核心思想就是组件化。接下来的文章就来分析 Vue 的组件化过程。
