iOS底层探索-RunLoop

1、概述

• 不同于程序执行完代码就会自动退出，App 启动后要保持运行状态，当用户使用某些功能，程序要执行相应代码作出反馈；所以我们需要一个机制，让程序不退出并随时处理事件

  void run() {
      do {
          var message = get_next_message();
          process_message(message);
      } while (message != quit);
  }


  • 这种模型通常被称作EventLoop；实现这种模型的关键点在于：如何管理事件/消息，如何让线程在没有处理消息时休眠以避免资源占用，在有消息到来时立刻被唤醒

• RunLoop就是在iOS中的 EventLoop，是一个事件处理循环，属于 线程相关 基础架构的一部分；它用来安排工作，并协调接收传入的事件

• RunLoop 是一个do..while循环，和普通循环的区别，在有工作的时候让线程保持忙碌，没有工作时让线程休眠

• 具体内容可参考 RunLoop官方文档

1.1、RunLoop作用

• 保持程序的持续运行
• 处理 App 中的各种事件（触摸、定时器、performSelector）
• 节省 CPU 资源，有事件时处理，没事件时休息

1.2、RunLoop Api

• OSX/iOS 系统中，提供了NSRunLoop和CFRunLoopRef两个对象：

  • NSRunLoop 来自 Foundation 框架，是基于CFRunLoopRef的封装，提供了面向对象的API，但是 这些API不是线程安全的

  • CFRunLoopRef 来自CoreFoundation框架，它提供了C函数的API，这些API是线程安全的

2、RunLoop循环

• Runloop 在底层的封装为CFRunloop，是一个do..while循环

  void CFRunLoopRun(void) {    /* DOES CALLOUT */
      int32_t result;
      do {
          // 1.0e10 : 科学计数 1*10^10
          result = CFRunLoopRunSpecific(CFRunLoopGetCurrent(), kCFRunLoopDefaultMode, 1.0e10, false);
          CHECK_FOR_FORK();
      } while (kCFRunLoopRunStopped != result && kCFRunLoopRunFinished != result);
  }


• RunLoop 不是一个常规的死循环

  • 设置极大值 1.0e10 来表示 永远 运行

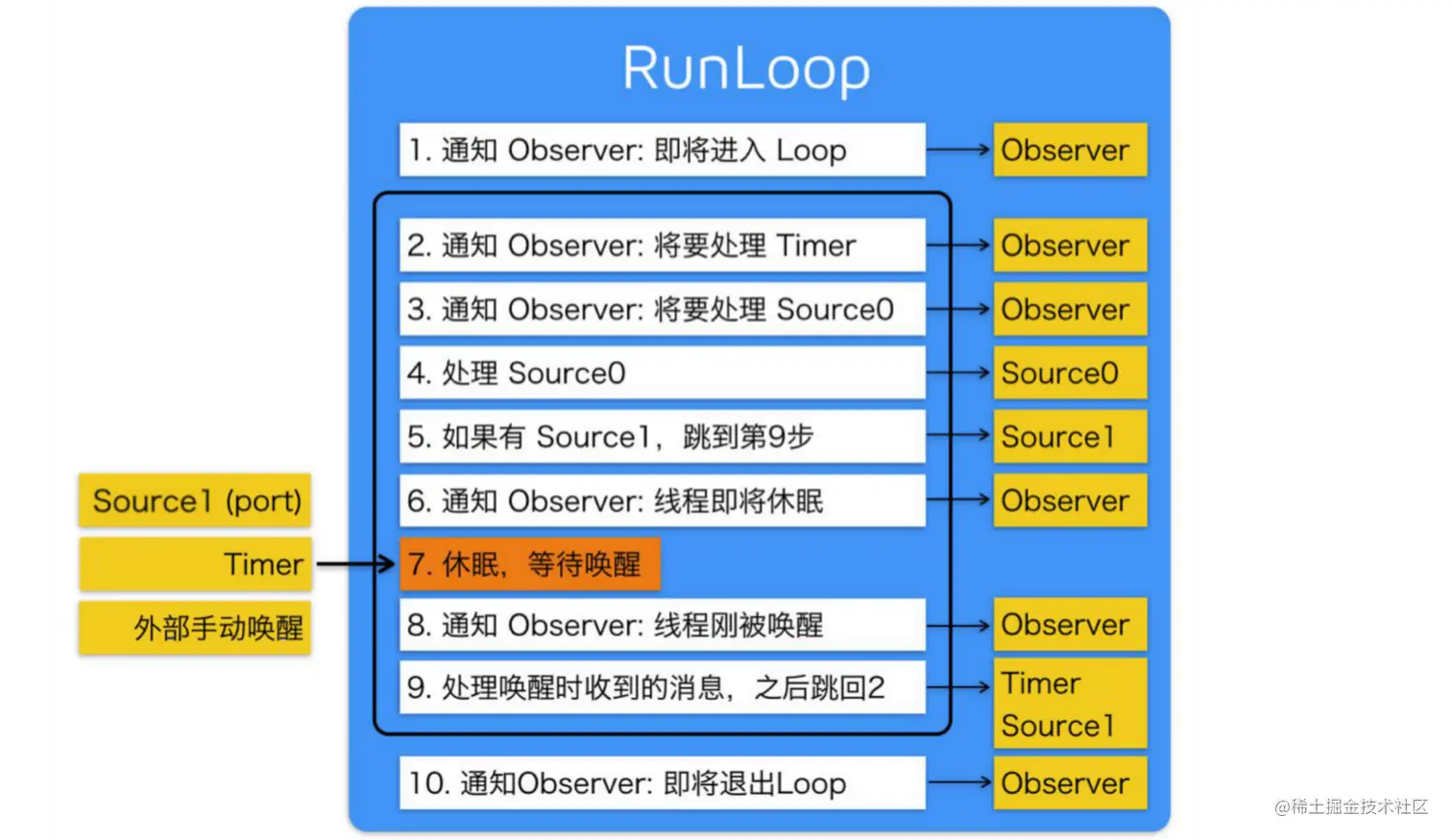

  • 其内部流程：CFRunLoopRun --> CFRunLoopRunSpecific --> __CFRunLoopRun --> __CFRunLoopServiceMachPort

  • 调用核心代码mach_msg函数，等待接受mach_port的消息，线程将进入休眠, 直到被下面某一个事件唤

3、与线程的关系

• 苹果不允许直接创建 RunLoop，它只提供了两个自动获取的函数：

  // 主运行循环
  CFRunLoopRef mainRunloop = CFRunLoopGetMain();
  // 当前运行循环
  CFRunLoopRef currentRunloop = CFRunLoopGetCurrent();


3.1、主运行循环

• CFRunLoopGetMain函数

  CFRunLoopRef CFRunLoopGetMain(void) {
      CHECK_FOR_FORK();
      static CFRunLoopRef __main = NULL; // no retain needed
      if (!__main) __main = _CFRunLoopGet0(pthread_main_thread_np()); // no CAS needed
      return __main;
  }


  • 调用_CFRunLoopGet0函数，通过主线程查找

3.2、当前运行循环

• CFRunLoopGetCurrent函数

  CFRunLoopRef CFRunLoopGetCurrent(void) {
      CHECK_FOR_FORK();
      // 优先 TSD 中查找
      CFRunLoopRef rl = (CFRunLoopRef)_CFGetTSD(__CFTSDKeyRunLoop);
      if (rl) return rl;

      //通过当前线程查找
      return _CFRunLoopGet0(pthread_self());
  }


  • 优先TSD中查找
  • 调用 _CFRunLoopGet0 函数，通过当前线程查找

3.3、_CFRunLoopGet0

CF_EXPORT CFRunLoopRef _CFRunLoopGet0(pthread_t t) {
    if (pthread_equal(t, kNilPthreadT)) {
        // 不存在,默认为主线程
        t = pthread_main_thread_np();
    }
    __CFSpinLock(&loopsLock);
    if (!__CFRunLoops) {
        __CFSpinUnlock(&loopsLock);

        // 创建全局字典,标记为kCFAllocatorSystemDefault
        CFMutableDictionaryRef dict = CFDictionaryCreateMutable(kCFAllocatorSystemDefault, 0, NULL, &kCFTypeDictionaryValueCallBacks);
        // 通过主线程 创建主运行循环
        CFRunLoopRef mainLoop = __CFRunLoopCreate(pthread_main_thread_np());

        // dict : key value
        //利用dict，进行key-value绑定操作,线程和Runloop是一一对应的
        CFDictionarySetValue(dict, pthreadPointer(pthread_main_thread_np()), mainLoop);

        if (!OSAtomicCompareAndSwapPtrBarrier(NULL, dict, (void * volatile *)&__CFRunLoops)) {
            CFRelease(dict);
        }

        CFRelease(mainLoop);
        __CFSpinLock(&loopsLock);
    }

    //通过其他线程获取Runloop
    CFRunLoopRef loop = (CFRunLoopRef)CFDictionaryGetValue(__CFRunLoops, pthreadPointer(t));
    __CFSpinUnlock(&loopsLock);
    if (!loop) {
        // 如果没有获取到,创建一个Runloop
        CFRunLoopRef newLoop = __CFRunLoopCreate(t);
        __CFSpinLock(&loopsLock);
        loop = (CFRunLoopRef)CFDictionaryGetValue(__CFRunLoops, pthreadPointer(t));
        if (!loop) {
            // 与线程进行key-value绑定
            CFDictionarySetValue(__CFRunLoops, pthreadPointer(t), newLoop);
            loop = newLoop;
        }
        // don't release run loops inside the loopsLock, because CFRunLoopDeallocate may end up taking it
        __CFSpinUnlock(&loopsLock);
        CFRelease(newLoop);
    }
    if (pthread_equal(t, pthread_self())) {
        _CFSetTSD(__CFTSDKeyRunLoop, (void *)loop, NULL);
        if (0 == _CFGetTSD(__CFTSDKeyRunLoopCntr)) {
            _CFSetTSD(__CFTSDKeyRunLoopCntr, (void *)(PTHREAD_DESTRUCTOR_ITERATIONS-1), (void (*)(void *))__CFFinalizeRunLoop);
        }
    }
    return loop;
}

• Runloop 与 线程 一一对应（创建RunLoop时的必要参数是线程）
• RunLoop 对象在第一次获取 RunLoop 时创建，销毁则是在线程结束的时候
• 主线程的 RunLoop 对象由系统自动创建，而子线程的 RunLoop 对象需要开发者主动创建
• RunLoop并不保证线程安全
• 当前线程内不能操作其他线程的 RunLoop 对象

4、RunLoop结构

• 在 CoreFoundation 里，包含 RunLoop 的五个类：

  • CFRunLoopRef
  • CFRunLoopModeRef
  • CFRunLoopSourceRef
  • CFRunLoopTimerRef
  • CFRunLoopObserverRef

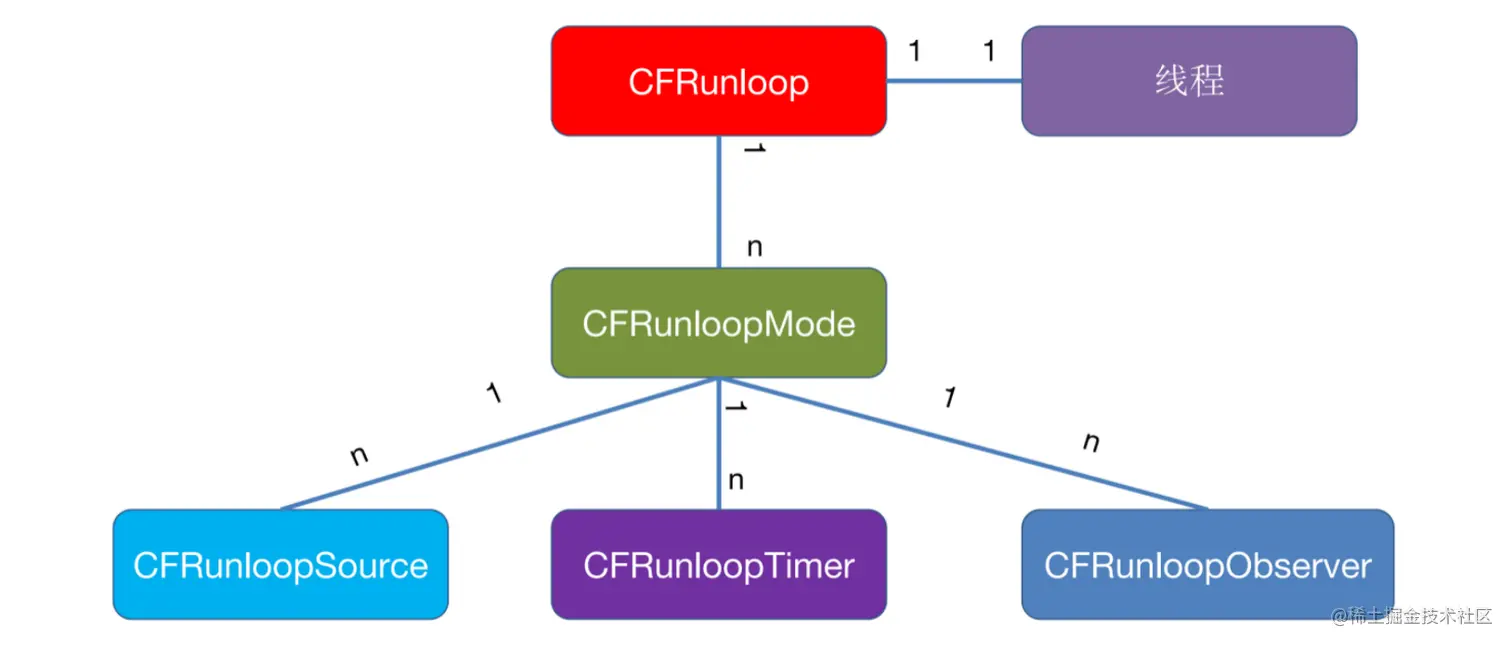

• 其中 CFRunLoopModeRef 类并没有对外暴露，只是通过 CFRunLoopRef 的接口进行了封装；它们的关系如下：

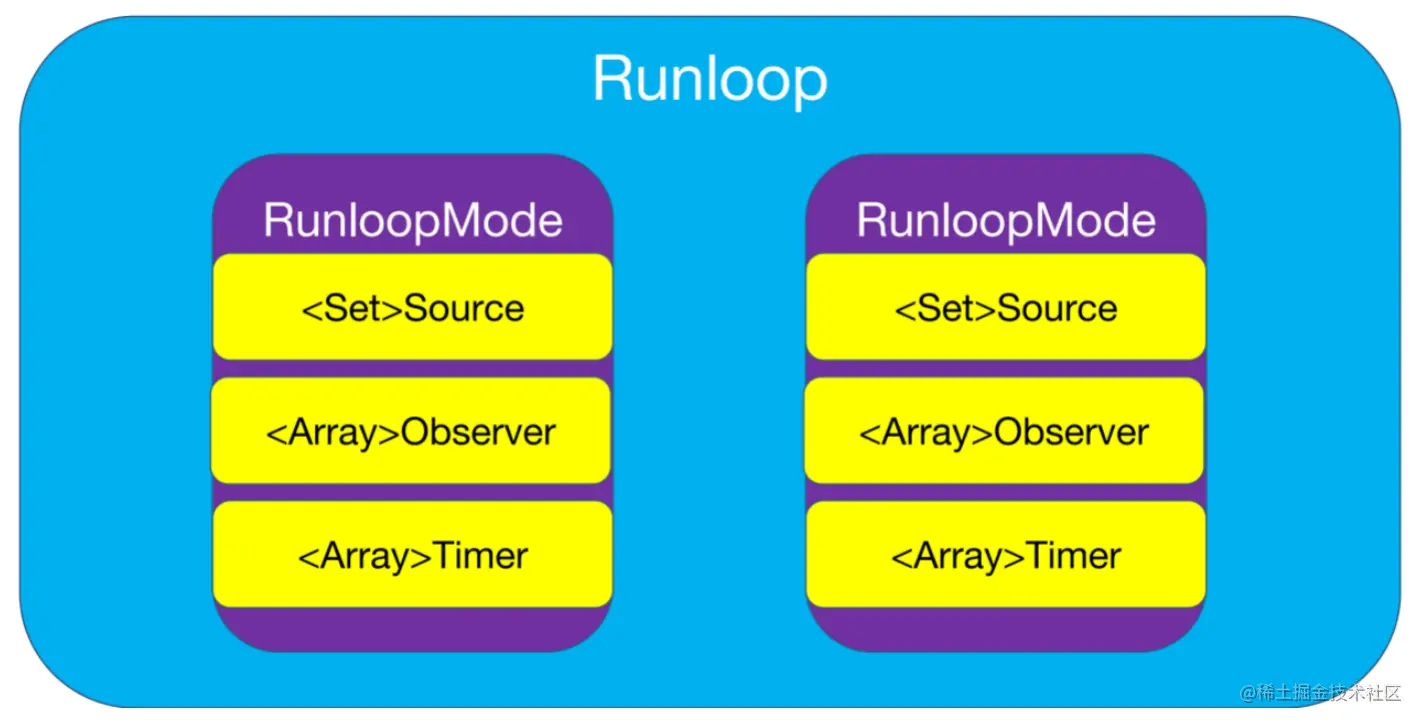

• 1 个 RunLoop 包含 n 个 Mode，每个 Mode 又包含 n 个Source / Timer / Observer

• 每次调用 RunLoop 的主函数时，只能 指定其中一个Mode，这个Mode称之为CurrentMode

• 若要切换 Mode 只能先退出 Loop，再重新指定一个 Mode 进入；这样做主要是为了 分隔开不同组的Source / Timer / Observer，让其互不影响

4.1、CFRunLoopRef

• 创建RunLoop，返回CFRunLoopRef类型的对象

  static CFRunLoopRef __CFRunLoopCreate(pthread_t t) {
      CFRunLoopRef loop = NULL;
      CFRunLoopModeRef rlm;
      uint32_t size = sizeof(struct __CFRunLoop) - sizeof(CFRuntimeBase);
      loop = (CFRunLoopRef)_CFRuntimeCreateInstance(kCFAllocatorSystemDefault, __kCFRunLoopTypeID, size, NULL);
      if (NULL == loop) {
          return NULL;
      }
      (void)__CFRunLoopPushPerRunData(loop);
      __CFRunLoopLockInit(&loop->_lock);
      loop->_wakeUpPort = __CFPortAllocate();
      if (CFPORT_NULL == loop->_wakeUpPort) HALT;
      __CFRunLoopSetIgnoreWakeUps(loop);
      loop->_commonModes = CFSetCreateMutable(kCFAllocatorSystemDefault, 0, &kCFTypeSetCallBacks);
      CFSetAddValue(loop->_commonModes, kCFRunLoopDefaultMode);
      loop->_commonModeItems = NULL;
      loop->_currentMode = NULL;
      loop->_modes = CFSetCreateMutable(kCFAllocatorSystemDefault, 0, &kCFTypeSetCallBacks);
      loop->_blocks_head = NULL;
      loop->_blocks_tail = NULL;
      loop->_counterpart = NULL;
      loop->_pthread = t;
  #if DEPLOYMENT_TARGET_WINDOWS
      loop->_winthread = GetCurrentThreadId();
  #else
      loop->_winthread = 0;
  #endif
      rlm = __CFRunLoopFindMode(loop, kCFRunLoopDefaultMode, true);
      if (NULL != rlm) __CFRunLoopModeUnlock(rlm);
      return loop;
  }


• CFRunLoopRef 也是一个对象，本质是__CFRunLoop结构体类型的指针

  typedef struct __CFRunLoop * CFRunLoopRef;


__CFRunLoop 结构体

struct __CFRunLoop {
    CFRuntimeBase _base;
    pthread_mutex_t _lock;                  /* locked for accessing mode list */
    __CFPort _wakeUpPort;                   // used for CFRunLoopWakeUp
    Boolean _unused;
    volatile _per_run_data *_perRunData;    // reset for runs of the run loop
    pthread_t _pthread;
    uint32_t _winthread;

    // 4个重要内容
    CFMutableSetRef _commonModes;
    CFMutableSetRef _commonModeItems;
    CFRunLoopModeRef _currentMode;
    CFMutableSetRef _modes;

    struct _block_item *_blocks_head;
    struct _block_item *_blocks_tail;
    CFTypeRef _counterpart;
};

• _commonModes 和_commonModeItems都是集合类型，表示在Runloop中可能会对应多个

• 这里有个概念叫commonModes：

  • 一个Mode可以将自己标记为Common属性，通过ModeName添加到RunLoop的 commonModes 中
  • 每当RunLoop的内容发生变化时，RunLoop都会自动将 commonModeItems 里的 Source/Observer/Timer 同步到具有 Common 标记的所有Mode里

4.2、CFRunLoopMode

• 获取Runloop下的所有Modes

  CFRunLoopRef lp     = CFRunLoopGetCurrent();
  CFArrayRef modeArray= CFRunLoopCopyAllModes(lp);
  NSLog(@"modeArray == %@",modeArray);

  -------------------------
  //输出以下内容：
  modeArray == (
      UITrackingRunLoopMode,
      GSEventReceiveRunLoopMode,
      kCFRunLoopDefaultMode
  )


  • 1个 RunLoop对应多个Modes
• 创建一个NSTimer，将其加入Runloop并运行

  NSTimer *timer = [NSTimer timerWithTimeInterval:1 repeats:YES block:^(NSTimer * _Nonnull timer) {
      NSLog(@"fire in home -- %@",[[NSRunLoop currentRunLoop] currentMode]);
  }];

  [[NSRunLoop currentRunLoop] addTimer:timer forMode:NSRunLoopCommonModes];


  • 添加到RunLoop中，必须指定Mode，这证明Timer的运行依赖于RunLoop的Mode

4.2.1、类型

1. NSDefaultRunLoopMode：默认的Mode，正常情况下都在该Mode下

2. NSConnectionReplyMode：将此模式与NSConnection对象结合使用来 监视回复

3. NSModalPanelRunLoopMode：使用这种模式来识别用于 模态面板的事件

4. NSEventTrackingRunLoopMode：使用该Mode 跟踪来自用户交互事件，例如：UITableView上下滑动

5. NSRunLoopCommonModes：伪模式，该集合默认包括默认、模态和事件跟踪模式

• Mode主要是用于指定RunLoop中事件优先级

• NSRunLoopCommonModes 是伪模式，本质是Mode的集合，包含 NSDefaultRunLoopMode 和 NSEventTrackingRunLoopMode

4.2.2、结构

__CFRunLoopMode的结构体定义：

struct __CFRunLoopMode {
    CFRuntimeBase _base;
    pthread_mutex_t _lock;    /* must have the run loop locked before locking this */
    CFStringRef _name;
    CFMutableSetRef _sources0;
    CFMutableSetRef _sources1;
    CFMutableArrayRef _observers;
    CFMutableArrayRef _timers;
    ...
};

4.2.3、作用

• 主线程的RunLoop里有两个预置的Mode：kCFRunLoopDefaultMode和UITrackingRunLoopMode；DefaultMode 是App平时所处的状态，TrackingRunLoopMode 是追踪 ScrollView 滑动时的状态

• 当创建一个Timer并加到 DefaultMode 时，Timer会得到重复回调，但此时滑动一个TableView时，RunLoop会将mode切换为 TrackingRunLoopMode，这时 Timer就不会被回调，并且也不会影响到滑动操作

• 如果 Timer 需要在两个Mode中都能得到回调：

  • 方式一：将这个Timer分别加入这两个Mode
  • 方式二：将Timer加入到顶层的RunLoop的kCFRunLoopCommonModes中，commonModeItems会被RunLoop自动更新到所有具有Common属性的Mode里去

4.2.4、API

• CFRunLoop对外暴露的管理Mode的API：

  CFRunLoopAddCommonMode(CFRunLoopRef runloop, CFStringRef modeName);
  CFRunLoopRunInMode(CFStringRef modeName, ...);


• 只能通过modeName来操作内部的mode；当传入一个新的 modeName，但RunLoop内部没有对应mode时，RunLoop会自动帮你创建对应的CFRunLoopModeRef

• 对于一个RunLoop来说，其内部的mode只能增加不能删除

4.3、Items

• Source/Timer/Observer 被统称 item，一个 item 可以被同时加入多个mode
• 一个item被重复加入同一个mode时是不会有效果的

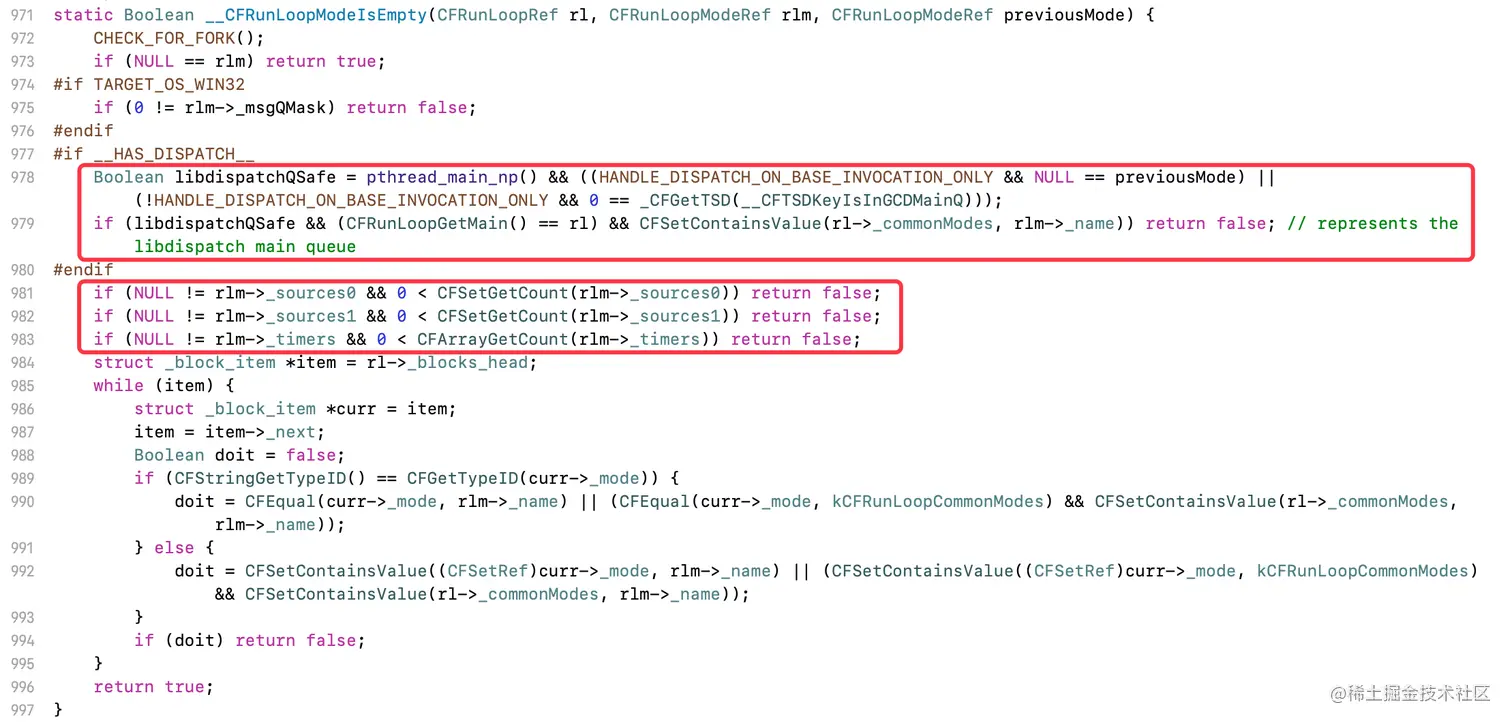

• 如果一个mode中一个item都没有，则RunLoop会直接退出，不进入循环

4.3.1、Mode管理item的API：

CFRunLoopAddSource(CFRunLoopRef rl, CFRunLoopSourceRef source, CFStringRef modeName);
CFRunLoopAddObserver(CFRunLoopRef rl, CFRunLoopObserverRef observer, CFStringRef modeName);
CFRunLoopAddTimer(CFRunLoopRef rl, CFRunLoopTimerRef timer, CFStringRef mode);
CFRunLoopRemoveSource(CFRunLoopRef rl, CFRunLoopSourceRef source, CFStringRef modeName);
CFRunLoopRemoveObserver(CFRunLoopRef rl, CFRunLoopObserverRef observer, CFStringRef modeName);
CFRunLoopRemoveTimer(CFRunLoopRef rl, CFRunLoopTimerRef timer, CFStringRef mode);

4.3.2、CFRunLoopSourceRef

• CFRunLoopSourceRef 是事件产生的地方；Source 分为Source0和Source1两种：

  • Source0：表示非系统事件，即用户自定义的事件

    • 只包含了一个函数指针，它并不能主动触发事件
    • 使用时，需要先调用CFRunLoopSourceSignal(source)，将Source标记为待处理，然后手动调用 CFRunLoopWakeUp(runloop)来唤醒RunLoop，让其处理这个事件

  • Source1：表示系统事件，主要负责底层的通讯，具备唤醒能力

    • 由RunLoop和内核管理，Mach port驱动
    • 包含了一个 mach_port 和一个函数指针，被用于通过内核和其他线程相互发送消息
    • 这种Source能主动唤醒RunLoop的线程

• __CFRunLoopSource 的定义：

  struct __CFRunLoopSource {
      CFRuntimeBase _base;
      uint32_t _bits;
      pthread_mutex_t _lock;
      CFIndex _order;            /* immutable */
      CFMutableBagRef _runLoops;
      union {
          CFRunLoopSourceContext version0;    /* immutable, except invalidation */
          CFRunLoopSourceContext1 version1;    /* immutable, except invalidation */
      } _context;
  };


  • Source0 和 Source1 在联合体中，实际使用的只能为其中的一种

• Source0 的定义：

  typedef struct {
      CFIndex	version;
      void *	info;
      const void *(*retain)(const void *info);
      void	(*release)(const void *info);
      CFStringRef	(*copyDescription)(const void *info);
      Boolean	(*equal)(const void *info1, const void *info2);
      CFHashCode	(*hash)(const void *info);
      void	(*schedule)(void *info, CFRunLoopRef rl, CFStringRef mode);
      void	(*cancel)(void *info, CFRunLoopRef rl, CFStringRef mode);
      void	(*perform)(void *info);
  } CFRunLoopSourceContext;


• Source1 的定义：

  typedef struct {
      CFIndex	version;
      void *	info;
      const void *(*retain)(const void *info);
      void	(*release)(const void *info);
      CFStringRef	(*copyDescription)(const void *info);
      Boolean	(*equal)(const void *info1, const void *info2);
      CFHashCode	(*hash)(const void *info);
  #if (TARGET_OS_MAC && !(TARGET_OS_EMBEDDED || TARGET_OS_IPHONE)) || (TARGET_OS_EMBEDDED || TARGET_OS_IPHONE)
      mach_port_t	(*getPort)(void *info);
      void *	(*perform)(void *msg, CFIndex size, CFAllocatorRef allocator, void *info);
  #else
      void *	(*getPort)(void *info);
      void	(*perform)(void *info);
  #endif
  } CFRunLoopSourceContext1;


4.3.3、CFRunLoopTimerRef

• CFRunLoopTimerRef 是基于时间的触发器，包含一个时间长度和一个函数指针，当其加入到RunLoop时会注册对应的时间点，当时间点到时RunLoop会被唤醒以执行那个回调

• __CFRunLoopTimer的定义：

  struct __CFRunLoopTimer {
      CFRuntimeBase _base;
      uint16_t _bits;
      pthread_mutex_t _lock;
      CFRunLoopRef _runLoop;
      CFMutableSetRef _rlModes;
      CFAbsoluteTime _nextFireDate;
      CFTimeInterval _interval;        /* immutable */
      CFTimeInterval _tolerance;          /* mutable */
      uint64_t _fireTSR;            /* TSR units */
      CFIndex _order;            /* immutable */
      CFRunLoopTimerCallBack _callout;    /* immutable */
      CFRunLoopTimerContext _context;    /* immutable, except invalidation */
  };


4.3.4、CFRunLoopObserverRef

• CFRunLoopObserverRef 是观察者，每个Observer都包含了一个函数指针，当RunLoop的状态发生变化时，观察者就能通过回调接受到这个变化

• __CFRunLoopObserver的定义：

  struct __CFRunLoopObserver {
      CFRuntimeBase _base;
      pthread_mutex_t _lock;
      CFRunLoopRef _runLoop;
      CFIndex _rlCount;
      CFOptionFlags _activities;        /* immutable */
      CFIndex _order;            /* immutable */
      CFRunLoopObserverCallBack _callout;    /* immutable */
      CFRunLoopObserverContext _context;    /* immutable, except invalidation */
  };


• 可监听以下几种RunLoop的状态变化：

  /* Run Loop Observer Activities */
  typedef CF_OPTIONS(CFOptionFlags, CFRunLoopActivity) {
      //进入
      kCFRunLoopEntry = (1UL << 0),
      //即将处理Timers
      kCFRunLoopBeforeTimers = (1UL << 1),
      //即将处理Sources
      kCFRunLoopBeforeSources = (1UL << 2),
      //进入休眠
      kCFRunLoopBeforeWaiting = (1UL << 5),
      //被唤醒
      kCFRunLoopAfterWaiting = (1UL << 6),
      //退出
      kCFRunLoopExit = (1UL << 7),
      kCFRunLoopAllActivities = 0x0FFFFFFFU
  };


5、事务处理

Runloop可处理以下事务类型：

• Block应用：__CFRUNLOOP_IS_CALLING_OUT_TO_A_BLOCK__

• 调用timer：__CFRUNLOOP_IS_CALLING_OUT_TO_A_TIMER_CALLBACK_FUNCTION__

• 响应source0：__CFRUNLOOP_IS_CALLING_OUT_TO_A_SOURCE0_PERFORM_FUNCTION__

• 响应source1：__CFRUNLOOP_IS_CALLING_OUT_TO_A_SOURCE1_PERFORM_FUNCTION__

• GCD主队列：__CFRUNLOOP_IS_SERVICING_THE_MAIN_DISPATCH_QUEUE__

• observer源：__CFRUNLOOP_IS_CALLING_OUT_TO_AN_OBSERVER_CALLBACK_FUNCTION__

5.1、Timer的示例

• 创建CFRunLoopTimer，将其加入到Runloop并执行

  - (void)cfTimerDemo{

      CFRunLoopTimerContext context = {
          0,
          ((__bridge void *)self),
          NULL,
          NULL,
          NULL
      };
      CFRunLoopRef rlp = CFRunLoopGetCurrent();
      /**
       参数一:用于分配对象的内存
       参数二:在什么是触发 (距离现在)
       参数三:每隔多少时间触发一次
       参数四:未来参数
       参数五:CFRunLoopObserver的优先级 当在Runloop同一运行阶段中有多个CFRunLoopObserver 正常情况下使用0
       参数六:回调,比如触发事件,我就会来到这里
       参数七:上下文记录信息
       */
      CFRunLoopTimerRef timerRef = CFRunLoopTimerCreate(kCFAllocatorDefault, 0, 1, 0, 0, lRunLoopTimerCallBack, &context);
      CFRunLoopAddTimer(rlp, timerRef, kCFRunLoopDefaultMode);
  }

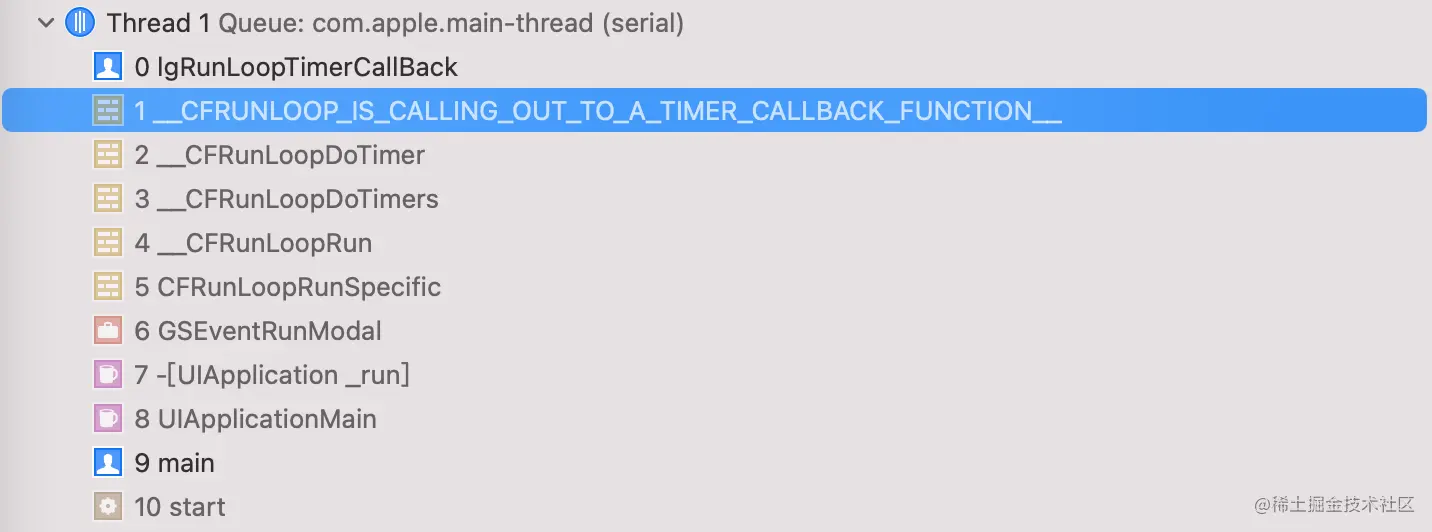

  void lzRunLoopTimerCallBack(CFRunLoopTimerRef timer, void *info){
      NSLog(@"%@---%@",timer,info);
  }


• 进入CFRunLoopAddTimer函数

  void CFRunLoopAddTimer(CFRunLoopRef rl, CFRunLoopTimerRef rlt, CFStringRef modeName) {
      CHECK_FOR_FORK();
      if (__CFRunLoopIsDeallocating(rl)) return;
      if (!__CFIsValid(rlt) || (NULL != rlt->_runLoop && rlt->_runLoop != rl)) return;
      __CFRunLoopLock(rl);

      //匹配kCFRunLoopCommonModes，伪模式，集合类型
      if (modeName == kCFRunLoopCommonModes) {
          //获取集合
          CFSetRef set = rl->_commonModes ? CFSetCreateCopy(kCFAllocatorSystemDefault, rl->_commonModes) : NULL;

          //获取RunLoop下的事务
          if (NULL == rl->_commonModeItems) {
              //为空需要重新创建
              rl->_commonModeItems = CFSetCreateMutable(kCFAllocatorSystemDefault, 0, &kCFTypeSetCallBacks);
          }

          //将传入的CFRunLoopTimer参数，加入到Items
          CFSetAddValue(rl->_commonModeItems, rlt);

          //集合不为空
          if (NULL != set) {
              CFTypeRef context[2] = {rl, rlt};
              /* add new item to all common-modes */
              //设置回调函数，添加到common-modes中
              CFSetApplyFunction(set, (__CFRunLoopAddItemToCommonModes), (void *)context);
              CFRelease(set);
          }
      } else {

          //如果是其他类型，通过名字寻址Mode
          CFRunLoopModeRef rlm = __CFRunLoopFindMode(rl, modeName, true);
          if (NULL != rlm) {
              if (NULL == rlm->_timers) {
                  CFArrayCallBacks cb = kCFTypeArrayCallBacks;
                  cb.equal = NULL;
                  rlm->_timers = CFArrayCreateMutable(kCFAllocatorSystemDefault, 0, &cb);
              }
          }
          if (NULL != rlm && !CFSetContainsValue(rlt->_rlModes, rlm->_name)) {
              __CFRunLoopTimerLock(rlt);
              if (NULL == rlt->_runLoop) {
                  rlt->_runLoop = rl;
              } else if (rl != rlt->_runLoop) {
                  __CFRunLoopTimerUnlock(rlt);
                  __CFRunLoopModeUnlock(rlm);
                  __CFRunLoopUnlock(rl);
                  return;
              }
              //如果匹配，将Runloop加进去，执行依赖于runloop run
              CFSetAddValue(rlt->_rlModes, rlm->_name);
              __CFRunLoopTimerUnlock(rlt);
              __CFRunLoopTimerFireTSRLock();
              __CFRepositionTimerInMode(rlm, rlt, false);
              __CFRunLoopTimerFireTSRUnlock();
              if (!_CFExecutableLinkedOnOrAfter(CFSystemVersionLion)) {
                  // Normally we don't do this on behalf of clients, but for
                  // backwards compatibility due to the change in timer handling...
                  if (rl != CFRunLoopGetCurrent()) CFRunLoopWakeUp(rl);
              }
          }
          if (NULL != rlm) {
              __CFRunLoopModeUnlock(rlm);
          }
      }
      __CFRunLoopUnlock(rl);
  }


• 在 CFRunLoopAddTimer 源码中，没有找到执行事务的函数 所以，真正事务的执行，依赖于runloop run

5.2、__CFRunLoopRun

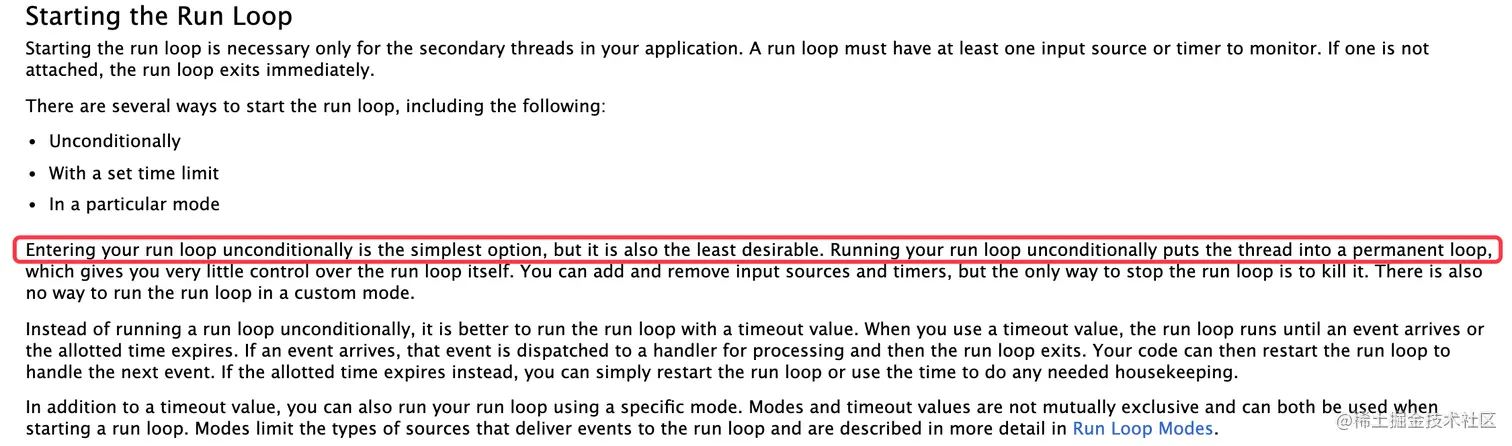

• 进入 CFRunLoopRun 函数

  void CFRunLoopRun(void) {    /* DOES CALLOUT */
      int32_t result;
      do {
          result = CFRunLoopRunSpecific(CFRunLoopGetCurrent(), kCFRunLoopDefaultMode, 1.0e10, false);
          CHECK_FOR_FORK();
      } while (kCFRunLoopRunStopped != result && kCFRunLoopRunFinished != result);
  }


  • 通过CFRunLoopRunSpecific函数，得到result结果
  • 1.0e10：科学计数法，1 * 10 ^ 10

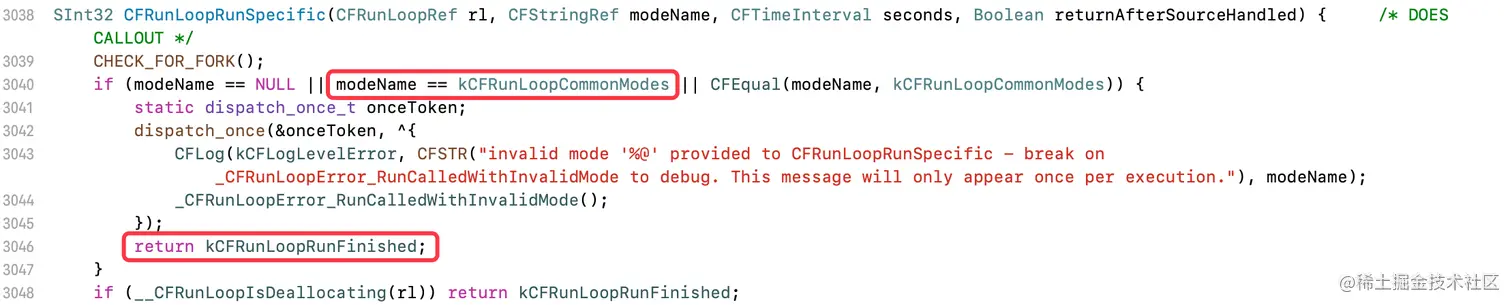

• 进入 CFRunLoopRunSpecific 函数

  SInt32 CFRunLoopRunSpecific(CFRunLoopRef rl, CFStringRef modeName, CFTimeInterval seconds, Boolean returnAfterSourceHandled) {     /* DOES CALLOUT */
      CHECK_FOR_FORK();
      if (__CFRunLoopIsDeallocating(rl)) return kCFRunLoopRunFinished;
      __CFRunLoopLock(rl);
      //根据modeName找到本次运行的mode
      CFRunLoopModeRef currentMode = __CFRunLoopFindMode(rl, modeName, false);
      //如果没找到 || mode中没有注册任何事件，则就此停止，不进入循环
      if (NULL == currentMode || __CFRunLoopModeIsEmpty(rl, currentMode, rl->_currentMode)) {
          Boolean did = false;
          if (currentMode) __CFRunLoopModeUnlock(currentMode);
          __CFRunLoopUnlock(rl);
          return did ? kCFRunLoopRunHandledSource : kCFRunLoopRunFinished;
      }
      volatile _per_run_data *previousPerRun = __CFRunLoopPushPerRunData(rl);
      //取上一次运行的mode
      CFRunLoopModeRef previousMode = rl->_currentMode;
      //如果本次mode和上次的mode一致
      rl->_currentMode = currentMode;
      //初始化一个result为kCFRunLoopRunFinished
      int32_t result = kCFRunLoopRunFinished;

      if (currentMode->_observerMask & kCFRunLoopEntry )
          /// 1. 通知 Observers: RunLoop 即将进入 loop。
          __CFRunLoopDoObservers(rl, currentMode, kCFRunLoopEntry);
      /// 真正做事情的代码，调用__CFRunLoopRun函数
      result = __CFRunLoopRun(rl, currentMode, seconds, returnAfterSourceHandled, previousMode);
      if (currentMode->_observerMask & kCFRunLoopExit )
          /// 10. 通知 Observers: RunLoop 即将退出。
          __CFRunLoopDoObservers(rl, currentMode, kCFRunLoopExit);

      __CFRunLoopModeUnlock(currentMode);
      __CFRunLoopPopPerRunData(rl, previousPerRun);
      rl->_currentMode = previousMode;
      __CFRunLoopUnlock(rl);
      return result;
  }

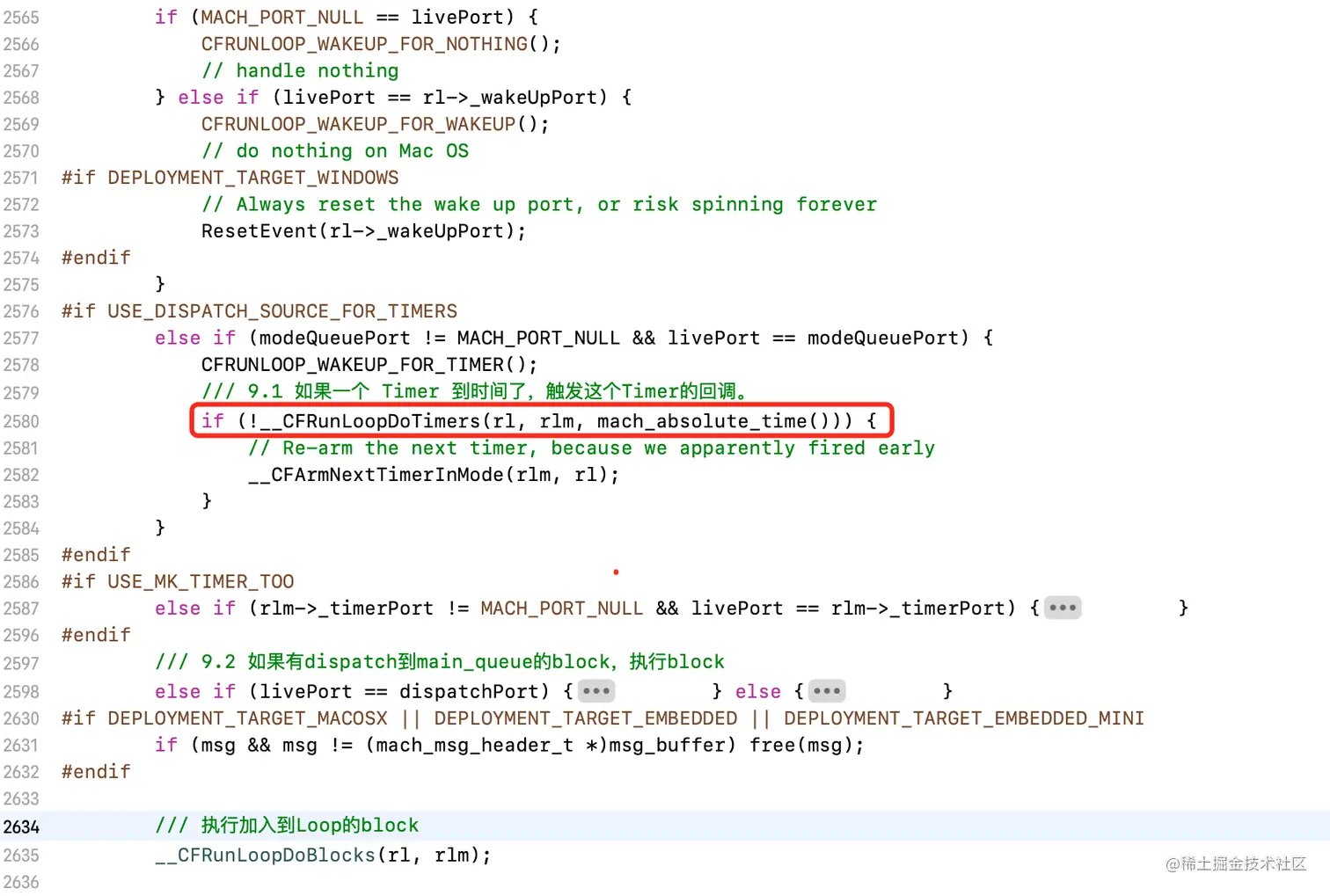

• 进入 __CFRunLoopRun 函数

  • 每一种类型都有特定的处理函数调用

5.3、__CFRunLoopDoTimer

• 进入__CFRunLoopDoTimers函数

  static Boolean __CFRunLoopDoTimers(CFRunLoopRef rl, CFRunLoopModeRef rlm, uint64_t limitTSR) {    /* DOES CALLOUT */
      Boolean timerHandled = false;
      CFMutableArrayRef timers = NULL;
      //程序中正在运行的timer可能不止一个
      for (CFIndex idx = 0, cnt = rlm->_timers ? CFArrayGetCount(rlm->_timers) : 0; idx < cnt; idx++) {

          //遍历timer，从Mode中获取
          CFRunLoopTimerRef rlt = (CFRunLoopTimerRef)CFArrayGetValueAtIndex(rlm->_timers, idx);

          if (__CFIsValid(rlt) && !__CFRunLoopTimerIsFiring(rlt)) {
              if (rlt->_fireTSR <= limitTSR) {
                  if (!timers) timers = CFArrayCreateMutable(kCFAllocatorSystemDefault, 0, &kCFTypeArrayCallBacks);
                  CFArrayAppendValue(timers, rlt);
              }
          }
      }

      for (CFIndex idx = 0, cnt = timers ? CFArrayGetCount(timers) : 0; idx < cnt; idx++) {
          CFRunLoopTimerRef rlt = (CFRunLoopTimerRef)CFArrayGetValueAtIndex(timers, idx);
          //执行timer
          Boolean did = __CFRunLoopDoTimer(rl, rlm, rlt);
          timerHandled = timerHandled || did;
      }
      if (timers) CFRelease(timers);
      return timerHandled;
  }

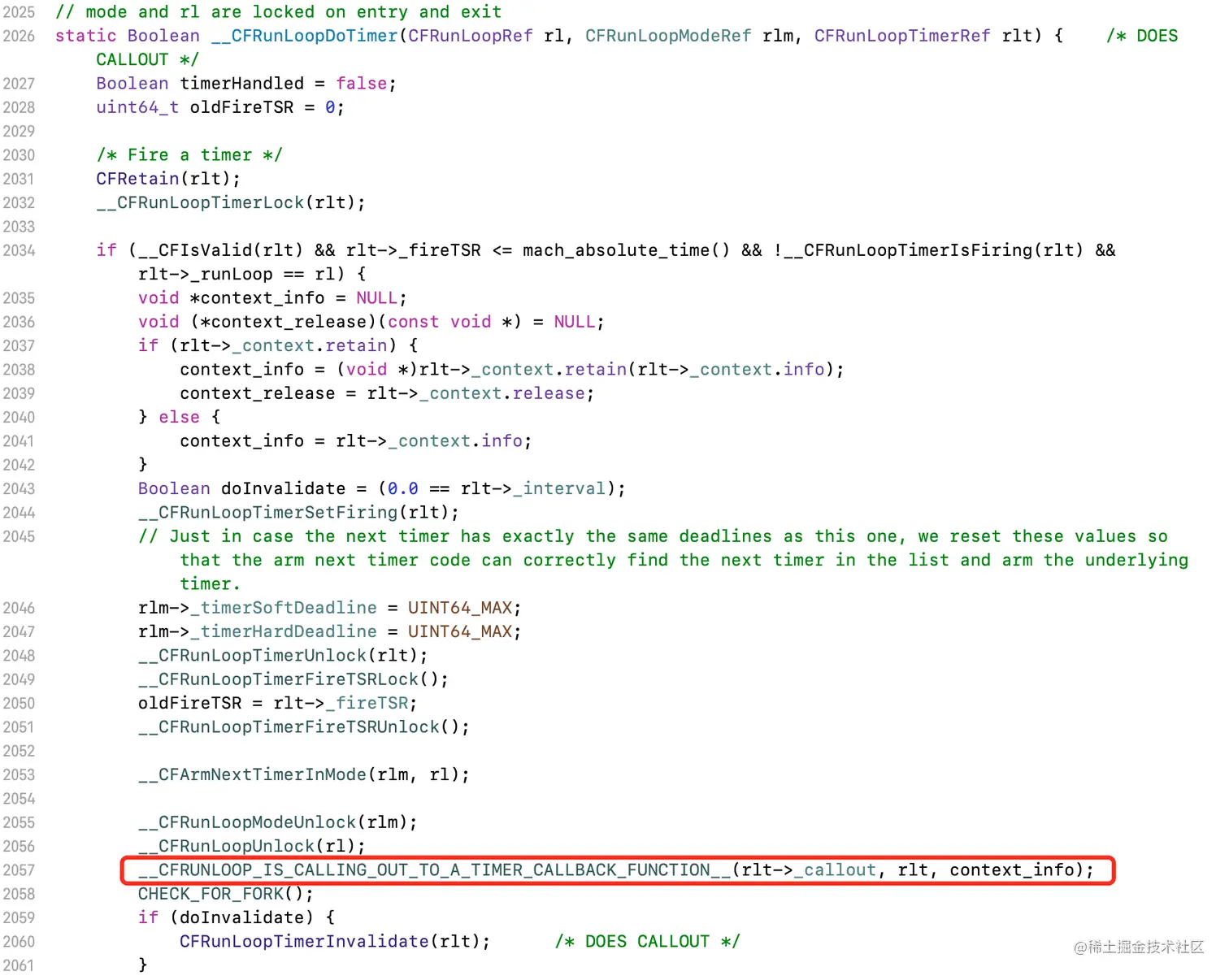

• 进入 __CFRunLoopDoTimer 函数

  • 进行timer的回调

5.4、处理流程

1. 通过CFRunLoopAddTimer将timer加入到指定Mode中
2. 事务的执行依赖于runloop run
   • 调用 CFRunLoopRun --> CFRunLoopRunSpecific 函数，在Runloop进入和离开之间，调用 __CFRunLoopRun 函数
3. __CFRunLoopRun中，包含对 Observers、Source0、Source1、Timer 的逻辑处理
   • 针对timer的处理，调用__CFRunLoopDoTimers，遍历当前 正在运行的timer
   • 针对单个timer，调用__CFRunLoopDoTimer函数，执行事务的处理

• RunLoop事务处理的流程图：

6、底层原理

6.1、CFRunLoopRunSpecific 伪代码

SInt32 CFRunLoopRunSpecific(CFRunLoopRef rl, CFStringRef modeName, CFTimeInterval seconds, Boolean returnAfterSourceHandled) {     /* DOES CALLOUT */
    CHECK_FOR_FORK();
    if (__CFRunLoopIsDeallocating(rl)) return kCFRunLoopRunFinished;
    __CFRunLoopLock(rl);

    /// 首先根据modeName找到对应mode
    CFRunLoopModeRef currentMode = __CFRunLoopFindMode(rl, modeName, false);

    /// 1.通知 Observers: RunLoop 即将进入 loop。
    __CFRunLoopDoObservers(rl, currentMode, kCFRunLoopEntry);

    /// 内部函数，进入loop
    result = __CFRunLoopRun(rl, currentMode, seconds, returnAfterSourceHandled, previousMode);

    /// 10.通知 Observers: RunLoop 即将退出。
    __CFRunLoopDoObservers(rl, currentMode, kCFRunLoopExit);

    return result;
}

6.2、__CFRunLoopRun 伪代码

static int32_t __CFRunLoopRun(CFRunLoopRef rl, CFRunLoopModeRef rlm, CFTimeInterval seconds, Boolean stopAfterHandle, CFRunLoopModeRef previousMode) {

    int32_t retVal = 0;

    do {  // itmes do

        /// 2.通知 Observers: 即将处理timer事件
        __CFRunLoopDoObservers(rl, rlm, kCFRunLoopBeforeTimers);

        /// 3.通知 Observers: 即将处理Source事件
        __CFRunLoopDoObservers(rl, rlm, kCFRunLoopBeforeSources)

        /// 处理Blocks
        __CFRunLoopDoBlocks(rl, rlm);

        /// 4.处理sources0
        Boolean sourceHandledThisLoop = __CFRunLoopDoSources0(rl, rlm, stopAfterHandle);

        /// 处理sources0返回为YES
        if (sourceHandledThisLoop) {
            /// 处理Blocks
            __CFRunLoopDoBlocks(rl, rlm);
        }

        /// 5.判断有无端口消息(Source1)
        if (__CFRunLoopServiceMachPort(dispatchPort, &msg, sizeof(msg_buffer), &livePort, 0, &voucherState, NULL)) {
            /// 如果有Source1，跳到第9步，处理消息
            goto handle_msg;
        }

        /// 6.通知 Observers: 即将进入休眠
        __CFRunLoopDoObservers(rl, rlm, kCFRunLoopBeforeWaiting);
        __CFRunLoopSetSleeping(rl);

        /// 7.等待被唤醒
        __CFRunLoopServiceMachPort(waitSet, &msg, sizeof(msg_buffer), &livePort, poll ? 0 : TIMEOUT_INFINITY, &voucherState, &voucherCopy);

        // user callouts now OK again
        __CFRunLoopUnsetSleeping(rl);

        /// 8.通知 Observers: 被唤醒，结束休眠
        __CFRunLoopDoObservers(rl, rlm, kCFRunLoopAfterWaiting);

    /// 9.处理唤醒时收到的消息
    handle_msg:
        if (被Timer唤醒) {
            /// 处理Timers
            __CFRunLoopDoTimers(rl, rlm, mach_absolute_time())；
        } else if (被GCD唤醒) {
            /// 处理gcd
            __CFRUNLOOP_IS_SERVICING_THE_MAIN_DISPATCH_QUEUE__(msg);
        } else if (被Source1唤醒) {
            /// 被Source1唤醒，处理Source1
            __CFRunLoopDoSource1(rl, rlm, rls, msg, msg->msgh_size, &reply)
        }

        /// 处理block
        __CFRunLoopDoBlocks(rl, rlm);


        if (sourceHandledThisLoop && stopAfterHandle) {
            /// 进入loop时参数说处理完事件就返回
            retVal = kCFRunLoopRunHandledSource;
        } else if (timeout_context->termTSR < mach_absolute_time()) {
            /// 超出传入参数标记的超时时间了
            retVal = kCFRunLoopRunTimedOut;
        } else if (__CFRunLoopIsStopped(rl)) {
            /// 被外部调用者强制停止了
            __CFRunLoopUnsetStopped(rl);
            retVal = kCFRunLoopRunStopped;
        } else if (rlm->_stopped) {
            rlm->_stopped = false;
            retVal = kCFRunLoopRunStopped;
        } else if (__CFRunLoopModeIsEmpty(rl, rlm, previousMode)) {
            /// source/timer/observer一个都没有了
            retVal = kCFRunLoopRunFinished;
        }

    /// 如果没超时,mode里没空,loop也没被停止,那继续loop
    } while (0 == retVal);

    return retVal;
}

6.3、流程图

7、RunLoop实战应用

7.1、线程保活

• 在iOS开发中，有些耗时操作会阻塞主线程，导致界面卡顿，此时我们会创建一个子线程，而后把这些耗时的操作放在子线程中处理

• 一个常规线程，任务执行完后就会销毁，如果 耗时操作经常需要在子线程中执行，频繁创建和销毁线程，会造成资源浪费，这时我们要用一种方式，让该线程长时间存活而不被销毁

• 线程保活的三种方式：

  • NSTimer
  • 条件锁（NSCondition）
  • RunLoop（Port）

7.1.1、NSTimer

@interface ViewController ()

@property (nonatomic, assign) BOOL isStopping;

@property (nonatomic, strong) LZThread *thread;

@end

@implementation ViewController

- (void)viewDidLoad {
    [super viewDidLoad];

    _thread = [[LZThread alloc] initWithBlock:^{

        [NSTimer scheduledTimerWithTimeInterval:1 repeats:YES block:^(NSTimer * _Nonnull timer) {

            NSLog(@"hello");

            if (self.isStopping) {
                // 先将对象置为nil
                self.thread = nil;
                // 再退出线程，RunLoop也停止了
                [NSThread exit];
            }
        }];

        [[NSRunLoop currentRunLoop] run];
    }];

    self.thread.name = @"LZ";
    [self.thread start];
}

-(void)viewDidAppear:(BOOL)animated{
    [super viewDidAppear:animated];

    //为常驻线程添加耗时任务
    [self performSelector:@selector(test) onThread:self.thread withObject:nil waitUntilDone:NO];
}

-(void)test{
    NSLog(@"耗时任务开始");
    sleep(5);
    NSLog(@"耗时任务结束");
}

- (void)touchesBegan:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event{
    self.isStopping = YES;
}

@end

7.1.2 条件锁（NSCondition）

@interface ViewController ()

@property (nonatomic, assign) BOOL isStopping;

@property (nonatomic, strong) LZThread *thread;

@property (nonatomic, strong) NSCondition *condition;

@property (nonatomic, strong) void(^blockTask)(void);

@end

@implementation ViewController

- (void)viewDidLoad {
    [super viewDidLoad];

    _thread = [[LZThread alloc] initWithBlock:^{

        @autoreleasepool {

            do {

                NSLog(@"hello");
                [self.condition lock];

                if(self.blockTask){
                    self.blockTask();
                    self.blockTask = nil;
                }

                NSLog(@"闲等...");
                [self.condition wait];
                [self.condition unlock];

            } while (!self.isStopping);

            //将对象置为nil
            self.thread = nil;
        }
    }];

    self.thread.name = @"LZ";
    [self.thread start];
}

-(void)viewDidAppear:(BOOL)animated{
    [super viewDidAppear:animated];

    //为常驻线程添加耗时任务
    self.blockTask = ^(void){
        NSLog(@"耗时任务开始");
        sleep(5);
        NSLog(@"耗时任务结束");
    };

    //通知来任务了，唤醒条件锁
    [self.condition signal];
}

- (void)touchesBegan:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event{
    self.isStopping = YES;
    [self.condition signal];
}

- (NSCondition *)condition {

    if(!_condition){
        _condition = [[NSCondition alloc] init];
    }

    return _condition;
}

@end

7.1.3、RunLoop（Port）

@interface ViewController ()

@property (nonatomic, assign) BOOL isStopping;

@property (nonatomic, strong) LZThread *thread;

@end

@implementation ViewController

- (void)viewDidLoad {
    [super viewDidLoad];

    _thread = [[LZThread alloc] initWithBlock:^{

        NSRunLoop *loop = [NSRunLoop currentRunLoop];
        [loop addPort:[NSMachPort port] forMode:NSDefaultRunLoopMode];

        while (!self.isStopping) {
            [loop runMode:NSDefaultRunLoopMode beforeDate:[NSDate distantFuture]];
        }

        self.thread = nil;
    }];

    self.thread.name = @"LZ";
    [self.thread start];
}

-(void)viewDidAppear:(BOOL)animated{
    [super viewDidAppear:animated];

    //为常驻线程添加耗时任务
    [self performSelector:@selector(test) onThread:self.thread withObject:nil waitUntilDone:NO];
}

-(void)test{
    NSLog(@"耗时任务开始");
    sleep(5);
    NSLog(@"耗时任务结束");
}

- (void)exitThread{
    self.isStopping = YES;
}

- (void)touchesBegan:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event{
    [self performSelector:@selector(exitThread) onThread:self.thread withObject:nil waitUntilDone:NO];
}

@end

• 这种方式，需要注意以下几点：

  • 在子线程中创建的RunLoop必须添加Timer、Source0、Source1中的其中一项，如果都不存在RunLoop无法运行；但是 主RunLoop 则不同，即使都不存在也会持续运行

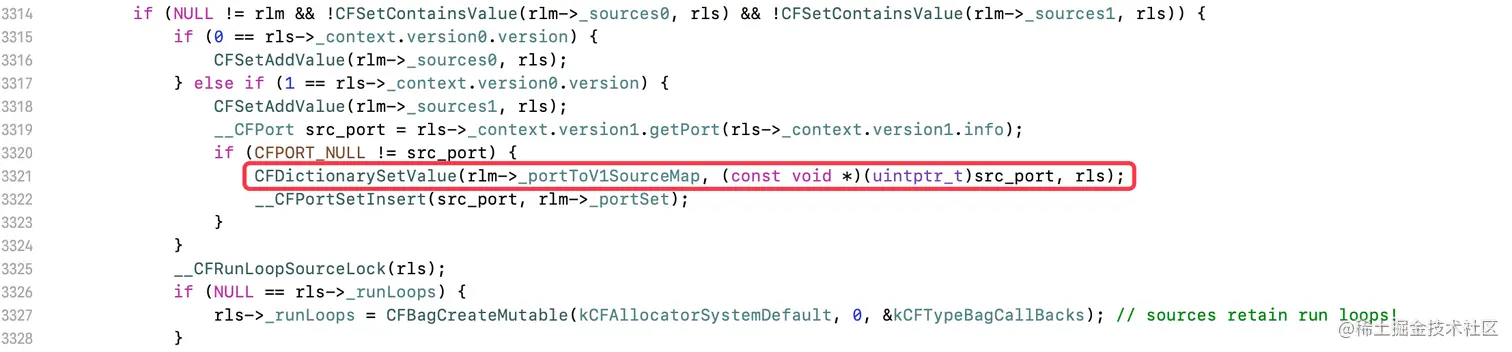

  • addPort本质上就是添加了一个 Source1，它能主动唤醒RunLoop的线程，Source1 的存储采用字典，以当前Source1 Prot为 key，CFRunLoopSourceRef为 value；而 Source0 直接使用数组存储，它并不能主动触发事件

  • 需要使用runMode:方法运行RunLoop，不能使用 run 方法，后者是永久循环，无法退出

  • 使用runMode:方法，传入的Mode为 NSDefaultRunLoopMode，不能传入 NSRunLoopCommonModes，后者会被标记为kCFRunLoopRunFinished，导致RunLoop直接退出

7.2、App回光返照

+ (void)installUncaughtExceptionHandler {
    NSSetUncaughtExceptionHandler(&LZLGExceptionHandlers);
}

- (void)lz_handleException:(NSException *)exception{

    //处理报错信息，可以写入沙盒文件，下次启动时上传服务器
    [self validateAndSaveCriticalApplicationData:exception];

    ...

    while (!self.dismissed) {
        for (NSString *mode in (__bridge NSArray *)allModes) {
            //快速切换Mode
            CFRunLoopRunInMode((CFStringRef)mode, 0.001, false);
        }
    }

    CFRelease(allModes);
    NSSetUncaughtExceptionHandler(NULL);
}

1. 系统提供的NSSetUncaughtExceptionHandler函数，传入LZExceptionHandlers函数地址

2. 当出现Crash，会 自动触发 LZExceptionHandlers回调函数

3. 在回调函数中，拿到当前RunLoop，监听所有Mode

• 这种方式，相当于应用程序自启的Runloop的平行空间，跟着应用程序保活，并具备响应能力，也就是App的回光返照

7.3、卡顿检测

通过 监听主RunLoop的事务变化 进行卡顿检测

- (void)start{
    [self registerObserver];
    [self startMonitor];
}

static void CallBack(CFRunLoopObserverRef observer, CFRunLoopActivity activity, void *info)
{
    LZLGBlockMonitor *monitor = (__bridge LZBlockMonitor *)info;
    monitor->activity = activity;
    // 发送信号
    dispatch_semaphore_t semaphore = monitor->_semaphore;
    dispatch_semaphore_signal(semaphore);
}

- (void)registerObserver{
    CFRunLoopObserverContext context = {0, (__bridge void*)self, NULL, NULL};
    //NSIntegerMax : 优先级最小
    CFRunLoopObserverRef observer = CFRunLoopObserverCreate(kCFAllocatorDefault,
                                                            kCFRunLoopAllActivities,
                                                            YES,
                                                            NSIntegerMax,
                                                            &CallBack,
                                                            &context);
    CFRunLoopAddObserver(CFRunLoopGetMain(), observer, kCFRunLoopCommonModes);
}

- (void)startMonitor{
    // 创建信号
    _semaphore = dispatch_semaphore_create(0);

    // 在子线程监控时长
    dispatch_async(dispatch_get_global_queue(0, 0), ^{
        while (YES)
        {
            // 超时时间是 1 秒，没有等到信号量，st 就不等于 0， RunLoop 所有的任务
            long st = dispatch_semaphore_wait(self->_semaphore, dispatch_time(DISPATCH_TIME_NOW, 1 * NSEC_PER_SEC));
            if (st != 0)
            {
                if (self->activity == kCFRunLoopBeforeSources || self->activity == kCFRunLoopAfterWaiting)
                {
                    if (++self->_timeoutCount < 2){
                        NSLog(@"timeoutCount==%lu",(unsigned long)self->_timeoutCount);
                        continue;
                    }
                    // 一秒左右的衡量尺度 很大可能性连续来 避免大规模打印!
                    NSLog(@"检测到超过两次连续卡顿");
                }
            }
            self->_timeoutCount = 0;
        }
    });
}

1. 定义信号量，在全局并发队列中，加入异步函数，创建while死循环，内部让信号量进入休眠状态，定义一秒的超时时间

2. 监听主RunLoop的所有事务，在回调方法中，对信号量发送释放的通知

3. 如果信号量时间，检查Observer的状态。如果是处理Sources或处于唤醒状态，证明还在做事情，将超时次数+1

4. 如果连续两次，视为卡顿

• 解决方式：可以考虑将部分业务代码，在Observer回调函数中，RunLoop处于kCFRunLoopBeforeWaiting状态时运行。因为RunLoop进入即将休眠状态时，此时没有其他任务，CPU等资源相对空闲。这种方式相当于代码的错峰执行，可以对卡顿有一定程度的优化

总结

RunLoop作用：

• 保持程序的持续运行
• 处理App中的各种事件（触摸、定时器、performSelector）
• 节省CPU资源，该做事就做事，该休息就休息\

与线程的关系：

• RunLoop与线程一一对应
• RunLoop对象在第一次获取RunLoop时创建，销毁则是在线程结束的时候
• 主线程的RunLoop对象由系统自动创建，而子线程的RunLoop对象需要开发者主动创建
• RunLoop并不保证线程安全
• 当前线程内部不能操作其他线程的RunLoop对象

结构：

• 线程与RunLoop一对一
• 一个RunLoop对应多个Modes
• 一个Mode对应多个Items
• Source、Timer、Observer统称Item

Mode：

• Mode主要是用于指定RunLoop中事件优先级
• NSDefaultRunLoopMode：默认的Mode，正常情况下都在该Mode下
• NSConnectionReplyMode：将此模式与NSConnection对象结合使用来监视回复
• NSModalPanelRunLoopMode：使用这种模式来识别用于模态面板的事件
• NSEventTrackingRunLoopMode：使用该Mode跟踪来自用户交互的事件，例如：UITableView上下滑动
• NSRunLoopCommonModes：伪模式，该集合默认包括默认、事件跟踪模式

Runloop可处理以下事务（Item）类型：

• Block应用：CFRUNLOOP_IS_CALLING_OUT_TO_A_BLOCK
• 调用timer：CFRUNLOOP_IS_CALLING_OUT_TO_A_TIMER_CALLBACK_FUNCTION
• 响应source0：CFRUNLOOP_IS_CALLING_OUT_TO_A_SOURCE0_PERFORM_FUNCTION
• 响应source1：CFRUNLOOP_IS_CALLING_OUT_TO_A_SOURCE1_PERFORM_FUNCTION
• GCD主队列：CFRUNLOOP_IS_SERVICING_THE_MAIN_DISPATCH_QUEUE
• observer源：CFRUNLOOP_IS_CALLING_OUT_TO_AN_OBSERVER_CALLBACK_FUNCTION

Source：

• 可以唤醒RunLoop的一些事件
• Source0：表示非系统事件，即用户自定义的事件
• Source1：表示系统事件，主要负责底层的通讯，具备唤醒能力

Timer：

• 常用NSTimer定时器

Observer：

• 用于监听RunLoop的状态变化，并作出一定响应
• kCFRunLoopEntry：进入
• kCFRunLoopBeforeTimers：即将处理Timers
• kCFRunLoopBeforeSources：即将处理Sources
• kCFRunLoopBeforeWaiting：进入休眠
• kCFRunLoopAfterWaiting：被唤醒
• kCFRunLoopExit：退出

事务处理流程：

• 以timer为例，通过CFRunLoopAddTimer将timer加入到指定Mode中
• 事务的执行依赖于runloop run
• __CFRunLoopRun中，包含对Observers、Source0、Source1、Timer的逻辑处理

底层原理：

1. 通知Observer即将进入Loop（Observer）
2. 通知Observer将要处理Timer（Observer）
3. 通知Observer将要处理Source0（Observer）
4. 处理Source0（Source0）
5. 如果有Source1，跳到【第九步】（Source1）
6. 通知Observer线程即将休眠（Observer）
7. 休眠，等待唤醒。可通过Source1（port）、Timer、外部手动唤醒
8. 通过Observer线程刚被唤醒（Observer）
9. 处理唤醒时收到的消息，之后跳回【第二步】（Timer、Source1） 10.通知Observer即将退出Loop（Observer）

参考链接：www.yuque.com/u12101430/a…
