背景&目标

近期排查一个问题时，追根溯源到最后的结论是从 ES 中查询到的数据有问题。现很多企业都会使用 ELK 架构搭建一套日志分析系统。但实际上，我对 ELK 的的理解就是一个日志系统，是个很好用的搜索引擎。支持写入日志并可以从中进行查询操作。还是需要花点时间深入学习下这其中的来龙去脉。

ELK 是什么

ELK 说的就是 Elasticsearch 、Logstash、Kibana 这三大开源框架，由它们组成一个日志分析架构，作用就是收集、分析和存储日志的。Kibana 提供可视化功能，对日志查看、搜索、分析。

  • E：Elasticsearch 一个全文本搜索和分析引擎。负责数据的存储、计算、查询以及分析。
  • L：Logstash 从不同来源采集数据，然后将数据进行转换，转换后将其发送到各个终端并进一步处理。所以 Logstash 是负责数据的传输和 ETL中间预处理。
  • K：Kibana 上可管理 ES 的数据，监控分析工具以及可看到报表。它是一个可视化层，能够通过它对数据进行可视化和分析。

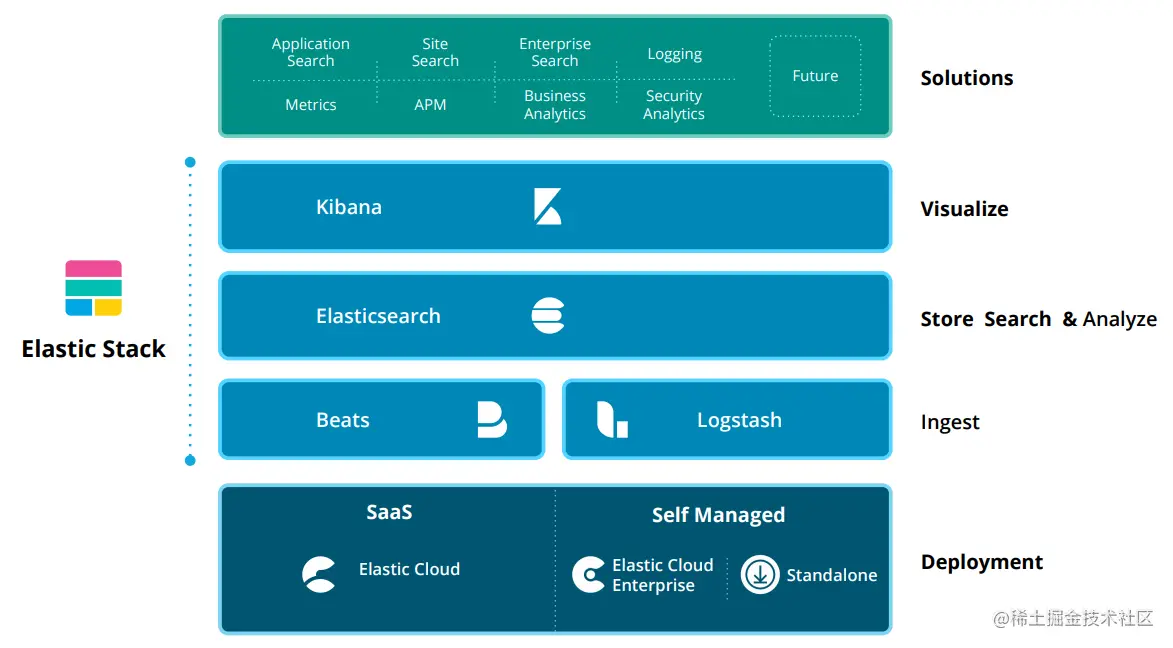

但在官网中提供了 Elastic Stack 的生态图，如下所示：
Elastic Stack 中还有一个产品 Beats ，它主要负责数据的采集和投递。
问题：Logstash 和 Beats 区别？？都是采集数据的吗？

  • Beats 是一个采集器平台，采集到数据再向 Logstash 或 ElasticSearch 发送数据
  • Logstash 是动态数据收集管道。具有实时传输能力，将数据收集，解析，然后发送给 ES

所以，我们搭建一个基础版的日志系统：Beats + Elasticsearch + Kibana，不适合用于生产，适合练手使用。由 Beats 采集数据，存储在 ES 中，再使用 Kibana 可视化界面管理和展示。升级版本是再增加 Logstash ，Beats + Logstash + Elasticsearch + Kibana。
Logstash 的优势：

  • 实时解析和转换数据
  • 可扩展，且拥有 200+ 多个插件
  • 可靠性：通过持久化队列保证至少一次交付的可靠传输
  • 安全性：传输过程有身份验证且是加密的，无论是从 Beats 到 Logstash传输，还是从 Logstash 到 Elasticsearch的传输，都保证了安全传输

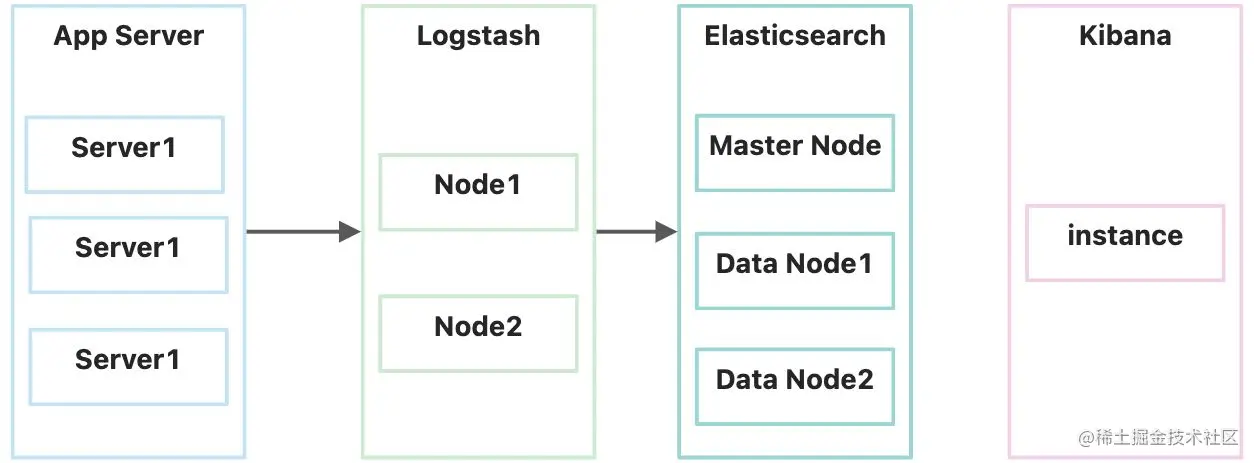

ELK 原理

了解了 Elastic Stack 各个产品的作用，下一步就是在应用过程中其整个过程都发生了什么？

  1. 数据来源是由应用程序产生的。在使用过程中产生日志（用户行为日志，管理日志等等）
  2. Logstage 收集日志并将日志格式化并输出到 Elasticsearch
  3. Elasticsearch 将格式化的数据进行索引和存储
  4. Kibana 可视化这部分数据，也提供了对 数据索引管理，统计等功能

收集&格式化数据

Logstash 能够动态的采集、转换和传输数据，不受格式或复杂度影响。它支持很多输入插件，详细可查看官网
以下以 input : File 为例子。应用程序只需记录日志，产生日志文件，这样 Logstash 仅需监听日志文件并读取文件内容即可。
进入 Logstash 服务中 config 文件下，可以新建一个配置文件 logstash-file-input.conf （以配置 input 为例子）

input
  file {
        path => ["/var/log/*.log", "/var/log/message"]
        type => "system"
        start_position => "beginning"
  }
}
  • path 日志文件的位置
  • type 用于过滤器激活
  • start_position 读取日志的位置，默认值是 "end"，如果启动时需要读取旧数据则设置为 "beginning"
  • 还有其他配置项，具体查看

配置完之后，通过使用命令启动 logstash：

bin/logstash -f logstash-file-input.conf

input 是配置输入源。还有 filter 过滤器，是将数据转为你指定的格式，output 输出配置，将数据输出到目标位置。

写入&存储数据

由 Logstash 数据传输到 Elasticsearch 中。由 ES 客户端来完成一系列写过程。数据写入到 ES 节点中，使用索引文件。索引文件的数据模型是 Mapping（数据结构）以及数据文件（数据内容）。
但一个节点不能存放太多索引文件。所以 ES 提供分片机制，让一个索引文件存放在不同节点的不同分片中。分片由两种类型：主分片和副分片。主分片用来处理索引写入的请求，副本分片用来存储索引数据。

Elasticsearch 基本概念：

  • Cluster 集群：一个集群的名字是唯一标识。集群名字在配置文件中指定。多个 Node 节点的集群名相同说明是同一个集群。
  • Node 节点：存储集群的数据，参与集群的索引和搜索功能。一个集群里有多个节点，一个节点就是一个实例。
  • Index 索引：一个索引是一个稳定的集合。每个索引名称都是唯一的。一个集群中可以有任意多个索引。
  • Type 类型，一个索引中，可以不同类型的文档
  • Document 文档，被索引的一条数据。Document 是索引的基本信息的单元
  • Shard 分片，一个索引可以划分多个分片进行存储。分片可以分散在不同的 Node 节点上

可视化

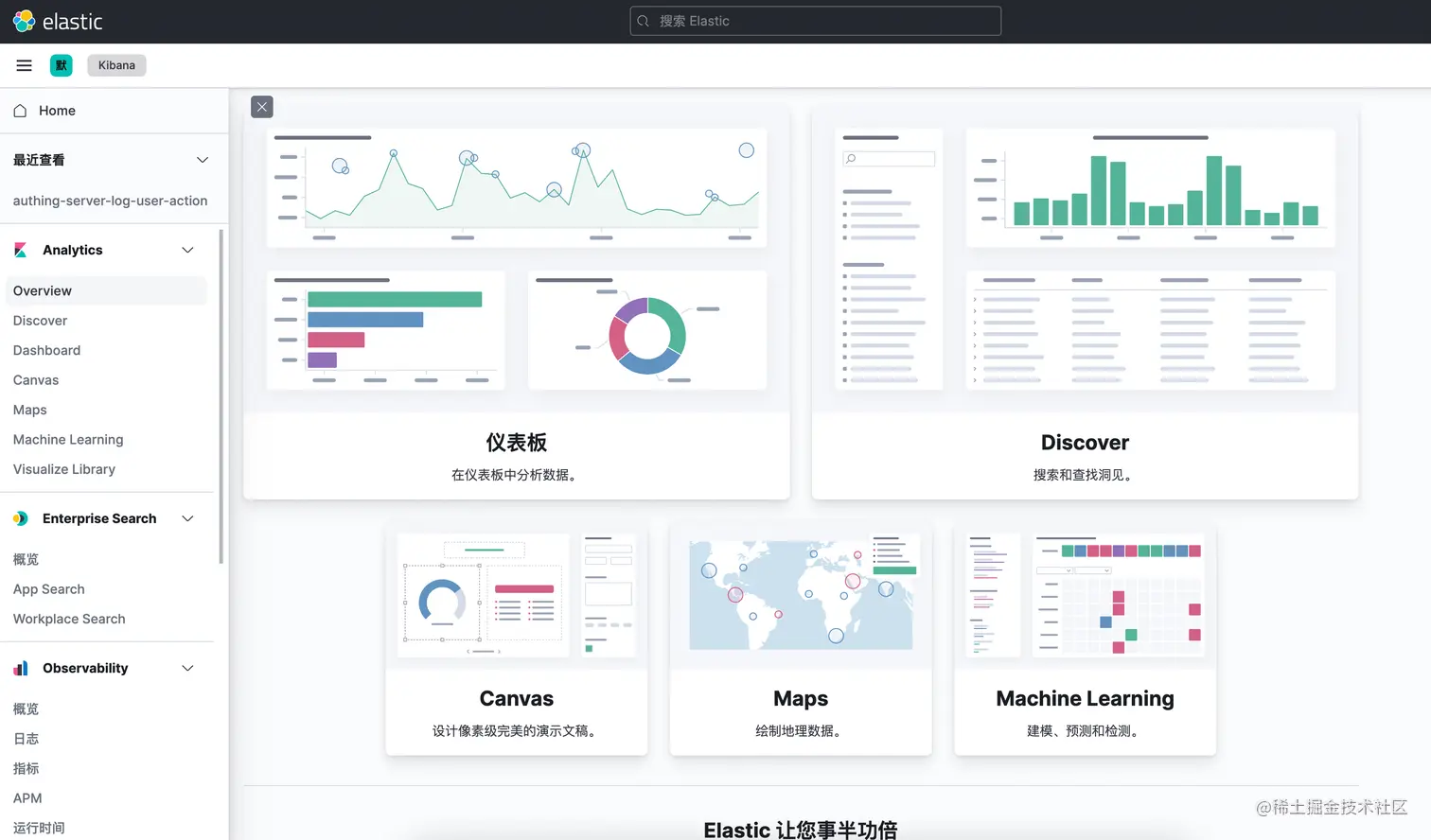

打开 Kibana 访问：http://localhost:5601

部署安装 ELK 环境

话一千道一百，都不如自己亲自动手实践一下。
本地自己使用 docker 部署一套 ELK 环境。以下主要使用 docker-compose 方式部署。
需要注意的是，如果要安装 Elastic Stack ，必须使用相同版本号。比如 ElasticSearch 使用 8.3.2 版本，那么 Beats，Logstash、Kibana 都需要使用 8.3.2的版本。

version: '3'
services:
logstash:
image: "logstash:8.3.1"
container_name: logstash
ports:
- "5000:5000"
volumes:
- "${pwd}/pipelines.yml:/usr/share/logstash/config/pipelines.yml"
- "${pwd}/logstash-audit.conf:/usr/share/logstash/pipeline/logstash-audit.conf"
- "${pwd}/logstash-file-input.conf:/usr/share/logstash/pipeline/logstash-file-input.conf"
- "${pwd}/es/authing/log:/var/log/server-log"
environment:
- "MONITORING_ENABLED=false"
- "TZ=Asia/Shanghai"
networks:
- elastic
links:
- elasticsearch

elasticsearch:
image: elasticsearch:8.3.1
container_name: elasticsearch
networks:
- elastic
environment:
- "discovery.type=single-node"
- "TZ=Asia/Shanghai"
- ES_JAVA_OPTS=-Xms1024m -Xmx1024m
privileged: true
ports:
- "9200:9200"
- "9300:9300"

kibana:
image: docker.elastic.co/kibana/kibana:8.3.1
container_name: kibana
ports:
- 5601:5601
privileged: true    #环境变量
environment:
- ELASTICSEARCH_HOSTS=http://elasticsearch:9200
- I18N_LOCALE=zh-CN
networks:
- elastic
depends_on:
- elasticsearch

networks:
elastic:
driver: bridge
  • networks 是建立网络 bridge。
  • ${pwd} 是读取配置环境里的变量，仅需于 docker-compose.yml 同目录下新建一个 .env 文件，加入变量
pwd=/user/{your_computer_name}/Document/server/config

参考资料：

  1. www.elastic.co/pdf/archite…
  2. developer.aliyun.com/article/707…
  3. www.elastic.co/guide/en/lo…
  4. dockone.io/article/243…
