交换机的基本原理与配置
数据链路层功能
- 数据链路的建立、维护和拆除。
- 帧包装、帧传输、帧同步。
- 帧的差错修复。
- 流量控制。
以太网帧格式
以太网
以太网是一种将几台电脑连接起来，能够进行通讯的技术，也就是组建所谓的“局域网”，所以以太网可以说是一种局域网技术。但局域网技术并非只有以太网一种，还有“令牌网”、“FDDI网”等等。
IEEE组织的IEEE 802.3标准制定了以太网的技术标准，它规定了包括物理层的联线、电子信号和介质访问。以太网是一种广播类型的网络。

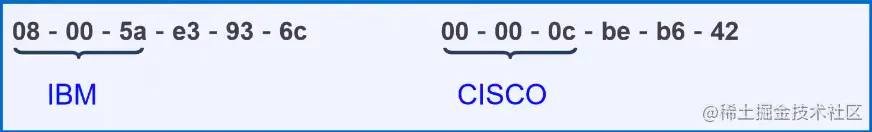

以太网MAC地址：用来识别一个以太网上的某个单独设备或一组设备
前半部分：厂商编号
后半部分：供应商唯一标识
例：

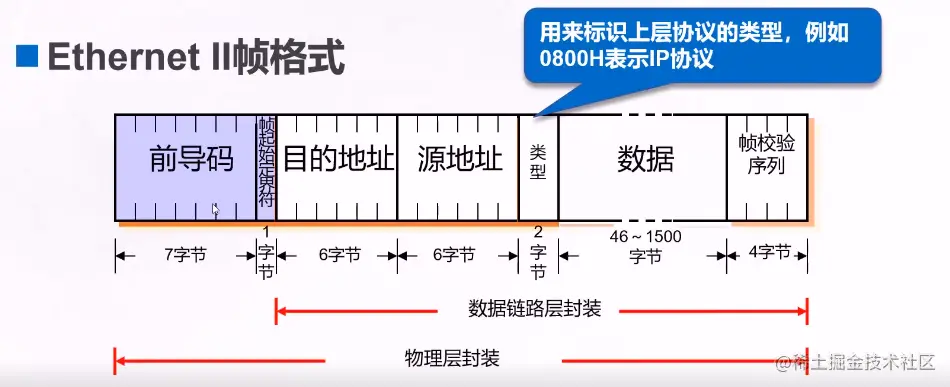

以太网帧格式
目的地址、源地址（皆为mac地址）
类型：上层协议类型
帧校验序列：检验传输数据是否完整正确
数据最大传输字节1500
交换机工作原理

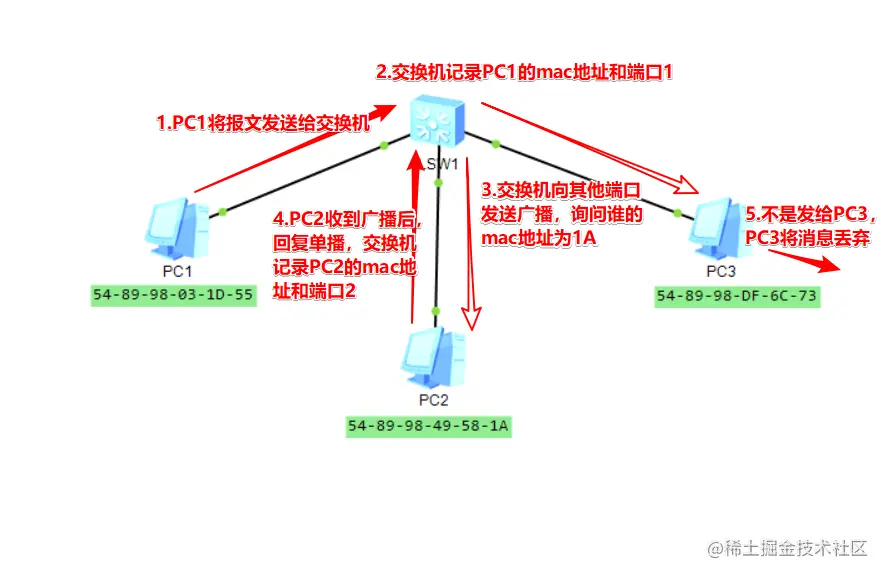

PC1要和PC2之间进行通信，需要通过交换机转发数据。
- 交换机初始状态没有mac地址和端口的对应关系。
- 当交换机的1接口收到PC1的报文，会把PC1的mac地址和端口1记录下来。
- 之后交换机会向除端口1以外的所有端口发送广播，询问哪个的mac地址是1A.
- 当PC2收到广播消息后，会回复一个单播，交换机会将端口2和PC2的mac地址绑定起来。
- PC3会将不是发给自己的消息丢弃。
交换机的命令行配置
交换机的四大功能
- 学习功能：数据帧经过交换机，交换机会自动学习数据帧的源mac地址
- 转发功能：数据帧经过交换机，会在mac表中查找数据帧的目的mac，查找成功，会从相应的接口转发数据
- 查询功能：数据帧经过交换机，会在mac表中查找数据帧的目的mac，查找失败，会从所有接口转发相同数据（泛洪）
- 刷新功能：交换机默认300s刷新一次mac地址表
查看交换机的mac地址表：display mac-address
清除交换机的 arp表：reset arp dynamic

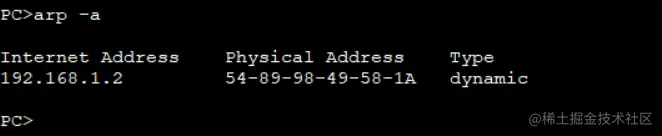

查看 arp 表：arp -a

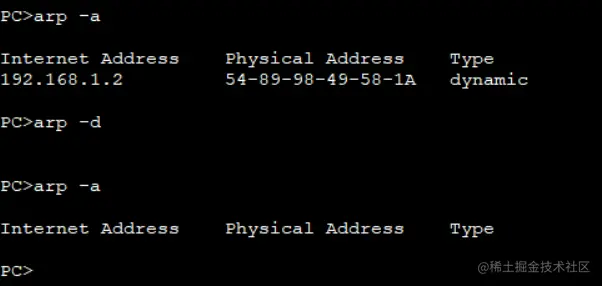

清空arp表项：arp -d
寻找端口号
右键计算机-->管理-->设备管理，在打开的页面点一下 “设备管理器”，在其中点击“端口（COM和LPT）”，可以 看到此时连接了console线的端口号。
打开crt点击快速连接，主要修改是：
- 将协议改为：serial
- 端口设置为：COM3（即：连接console线的哪一个 端口）
- 波特率设置为：9600
- 用户视图：基本操作，查看基本信息
- 系统视图：进阶操作，配置静态路由，动态路由：rip，ospf，BGP
- 接口模式：配置端口的设置

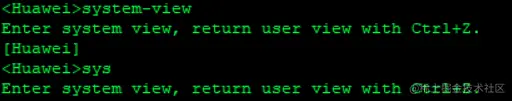

用户视图模式< Huawei >切换至系统视图模式 [ Huawei ]：system-view或sys
退回用户视图：ctrl+z或 quit

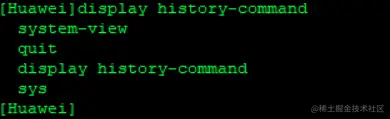

历史命令查询：display history-command
配置主机名：
< Huawei >system-view
[ Huawei ] sysname Router1
状态信息查询：

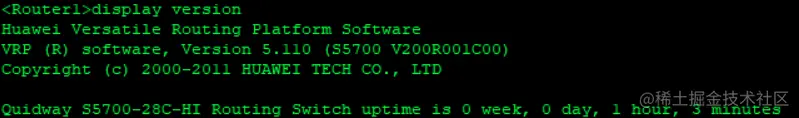

- 查看VRP版本：display version
- 查看用户终端信息：display users

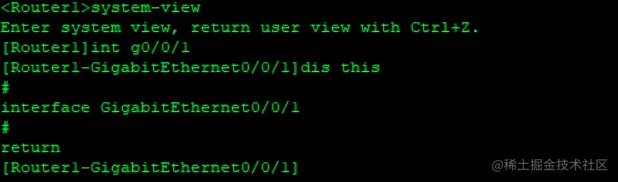

进入接口模式并查看信息：（查看当前视图下的配置信息）
< Huawei >sys
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]dis this
配置文件管理命令：
- 查看设备保存的信息：[Huawei]display saved-configuration

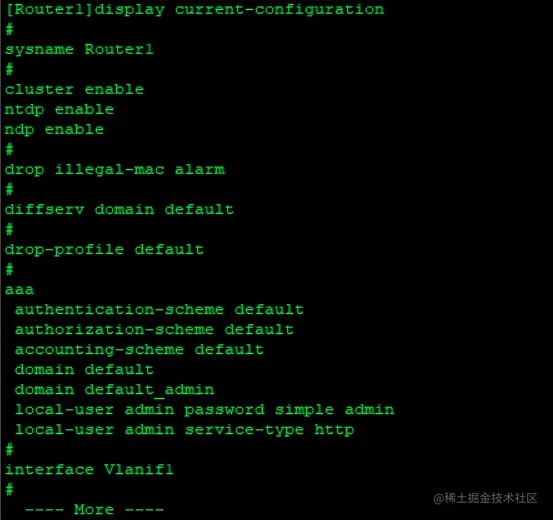

- 查看设备当前配置的信息：[Huawei]display current-configuration

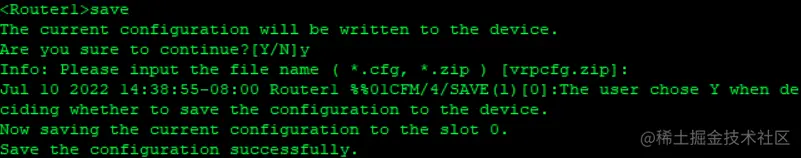

- 保存配置：< sw1 >save

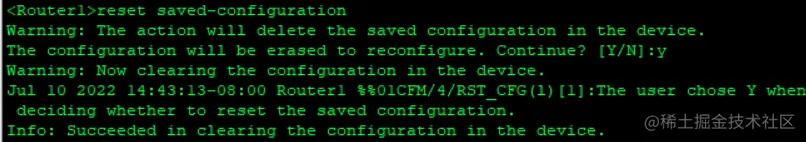

- 擦除存储设备中的配置文件(初始化)：< Huawei >reset saved-configuration
- 比较当前配置信息与存储设备中的保存文件是否一致：< Huawei >compare configuration

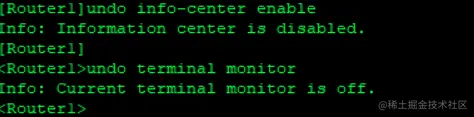

关闭华为的信息提示中心：
[Huawei]undo info-center enable
或者 < Huawei >undo terminal monitor
永不超时：
[Huawei]user-interface console 0
[Huawei-ui-console0]idle-timeout 0 0

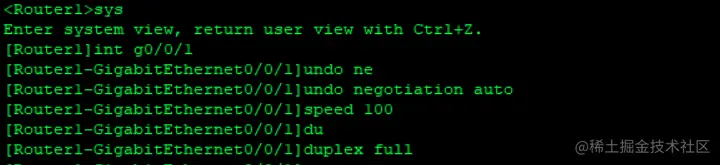

配置双工及速率命令：
关闭自动协商：[SW1-Ethernet0/0/1]undo negotiation auto
调至速率100M：[SW1-Ethernet0/0/1]speed 100
调至全双工模式：[SW1-Ethernet0/0/1]duplex full
- full：Full-Duplex（全双工模式）
- half：Half-Duplex（半双工模式）
保存配置：< Huawei >save
总结
交换机位于层次模型的第二层，即数据链路层，数据单元为数据帧。作用是通过mac地址，确认数据是否正确传输给需要的机器，并校验数据是否完整。
以太网MAC地址中，前半部分为厂商编号，后半部分为供应商唯一标识。
以太网帧格式中数据最大传输字节1500。
交换机的所有端口处于同一广播域，不同冲突域。
交换机工作原理
- 交换机初始状态没有mac地址和端口的对应关系。
- 当交换机的1接口收到PC1的报文，会把PC1的mac地址和端口1记录下来。
- 之后交换机会向除端口1以外的所有端口发送广播，询问哪个的mac地址是1A.
- 当PC2收到广播消息后，会回复一个单播，交换机会将端口2和PC2的mac地址绑定起来。
- PC3会将不是发给自己的消息丢弃。 交换机的四大功能：学习功能、转发功能、查询功能、刷新功能
| 命令 | 作用 |
|---|---|
| display mac-address | 查看交换机的mac地址表 |
| reset arp dynamic | 清除交换机的 arp表 |
| arp -a | 查看 arp 表 |
| arp -d | 清空arp表项 |
| system-view或sys | 用户视图模式切换至系统视图模式 |
| ctrl+z或quit | 退回用户视图 |
| display history-command | 历史命令查询 |
| sysname 主机名 | 配置主机名 |
| display version | 查看VRP版本 |
| display users | 查看用户终端信息 |
| [Huawei]int g0/0/1 [Huawei-GigabitEthernet0/0/1]dis this | 查看当前视图下的配置信息 |
| display saved-configuration | 查看设备保存的信息 |
| display current-configuration | 查看设备当前配置的信息 |
| save | 保存配置 |
| >reset saved-configuration | 擦除存储设备中的配置文件(初始化) |
| compare configuration | 比较当前配置信息与存储设备中的保存文件是否一致 |
| [Huawei]undo info-center enable 或者 < Huawei >undo terminal monitor | 关闭华为的信息提示中心 |
| [Huawei]user-interface console 0 [Huawei-ui-console0]idle-timeout 0 | 永不超时 |
| [SW1-Ethernet0/0/1]undo negotiation auto | 关闭自动协商 |
| [SW1-Ethernet0/0/1]speed 100 | 调至速率100M |
| [SW1-Ethernet0/0/1]duplex full | 调至全双工模式 |
