1. 数据链路层的功能
- 数据链路的建立、维护与拆除
- 帧包装、帧传输、帧同步
- 帧的差错恢复
- 流量控制
2. 以太网帧格式
| 前导码 | 帧起始定界符 | 目的地址 | 源地址 | 类型 | 数据 | 帧校验序列 |
|<-7字节->|<----1字节---->|<--6字节-->|<-6字节->|<2字节>|46-1500字节|<--4字节-->|
|---------------------------------------数据链路层封装----------------------------|
|----------------------------------------物理层封装----------------------------------------|
总结
- 数据链路层的功能包括:链路的建立、维护与拆除等
- 以太网帧格式以前导码起始，32位冗余校验码结尾
3. 交换机的工作原理

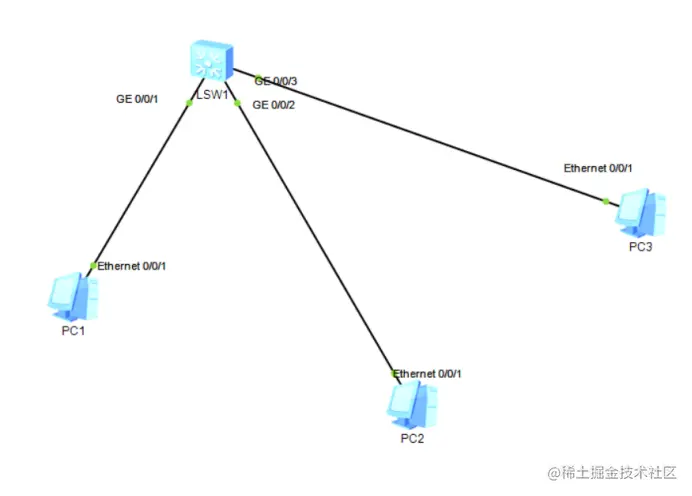

3.1 pc1与pc2进行通信的时候，通过交换机进行传递：
初始的时候交换机里没有mac地址和端口对应的关系，pc1向pc2发送消息的时候会经过交换机，因此交换机会
自动记录pc1的mac地址和它对应的端口。然后交换机进行广播发送给pc2和pc3查找匹配的mac地址，pc2匹配成
功会单方面回复交换机，交换机会将pc2的mac地址和对应端口记录下来，pc3匹配不成功，会直接过滤掉。

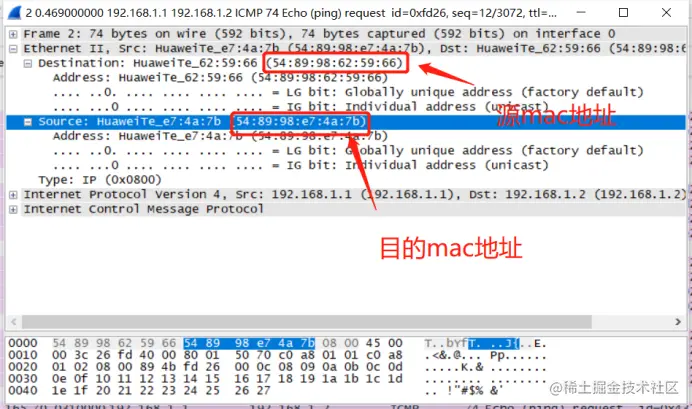

3.2抓包实验
在pc1上操作ping 192.168.1.2，进行抓包
3.3交换机以太网接口的工作模式
单工
- 两个数据站之间只能沿单一-方向传输数据
半双工
- 两个数据站之间可以双向数据传输，但不能同时进行
全双工
- 两个数据站之间可双向.且同时进行数据传输
3.4交换机以太网接口速率
- 接口连接时进行协商
- 协商失败则无法正常通信
3.5交换机的四大功能
- 学习功能---------数据帧经过交换机，交换机会自动学习数据帧的源mac地址
- 转发功能---------数据帧经过交换机，会在mac表中查找数据帧的目的mac，查找成功，会从相应的接口转发数据
- 查询功能---------数据帧经过交换机，会在mac表中查找数据帧的目的mac，查找失败，会从所有接口转发相同数据（泛洪）
- 刷新功能---------交换机默认300s刷新一次mac地址表
4. 交换机的命令行配置
用户视图模式切换至系统视图模式
配置主机名

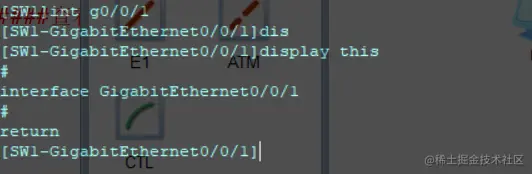

进入接口模式并查看信息
关闭华为的信息提示中心
