RayMarching入门1-距离场 1-1-基本概念 SDF是Signed-distance-field的简写，译作有

1-距离场

1-1-基本概念

SDF是Signed-distance-field的简写，译作有向距离场，它是一个记录模型中心点到模型表面的最小距离的函数。

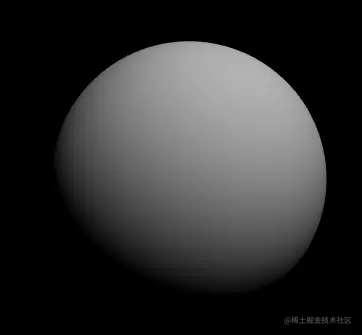

以球体为例解释一下SDF的概念。

球体的SDF函数是：

f(p)=|p-o|-r

p 空间内部任意一点
o 球心
r 球体的半径

通过这个函数，我们可以明显的看出:

f(p)>0 时，p在球外
f(p)=0 时，p在球上
f(p)<0 时，p在球内

1-2-距离场的作用

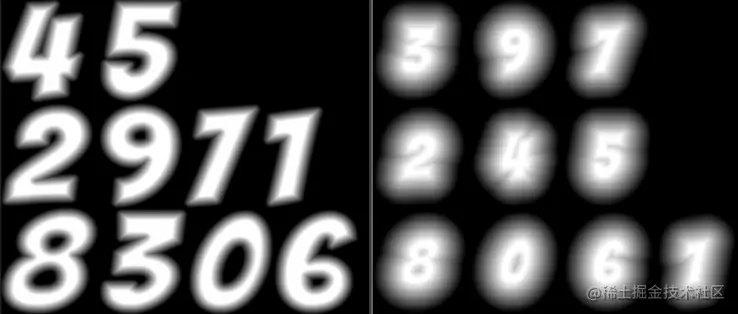

绘制图形

描边

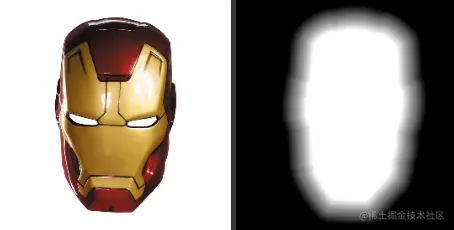

光晕

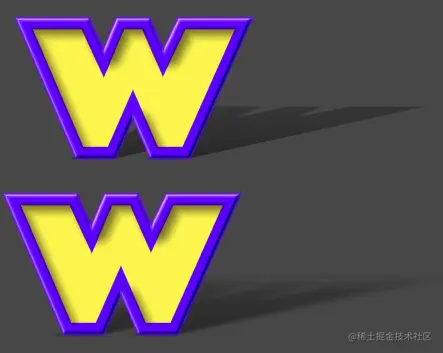

投影

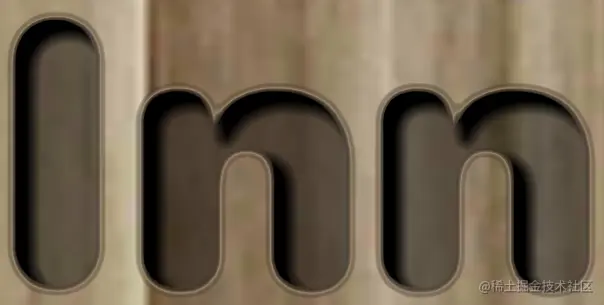

内阴影

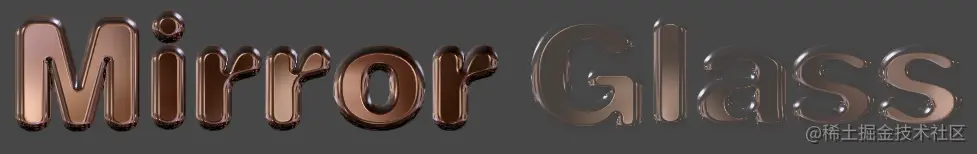

浮雕效果

光效

变形

建模

接下来我们说一下SDF模型是如何显示的。

2-RayMarching

使用RayMarching 算法可以将SDF模型显示出来。

RayMarching 译作光线步进，或者射线推进，其意思就是让射线的起点沿着射线方向逐步推进，每次推进的距离就是射线起点到SDF模型的距离。

利用RayMarching 显示模型的步骤：

将相机视点作为射线的起点。
在相机前面放一张栅格图像。
以相机视点为起点，向栅格图像的每个栅格做射线。
让相机视点沿射线方向进行逐步推进，每次推进的距离都是相机视点到SDF模型表面的距离。

3-RayMarching 代码实现

3-1-环境搭建

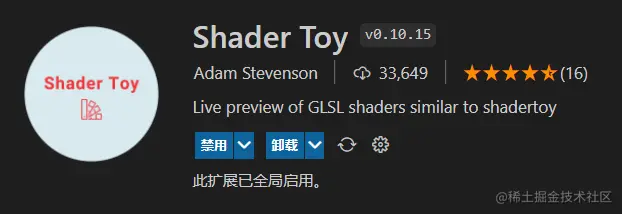

1.在vscode中安装一个Shader Toy

Shader Toy就是其字面意思-Shader 玩具，它可以让大家无需在用webgl搭建项目，只需关注片元着色器。

2.建立一个test.glsl文件

void mainImage(out vec4 fragColor, in vec2 fragCoord) {
  fragColor = vec4(0,0,1,1);
}

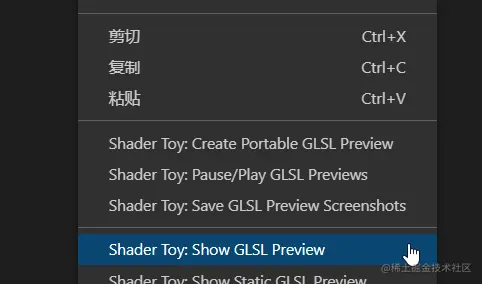

3.右击页面，在提示面板中选择Shader Toy:Show GLSL Preview

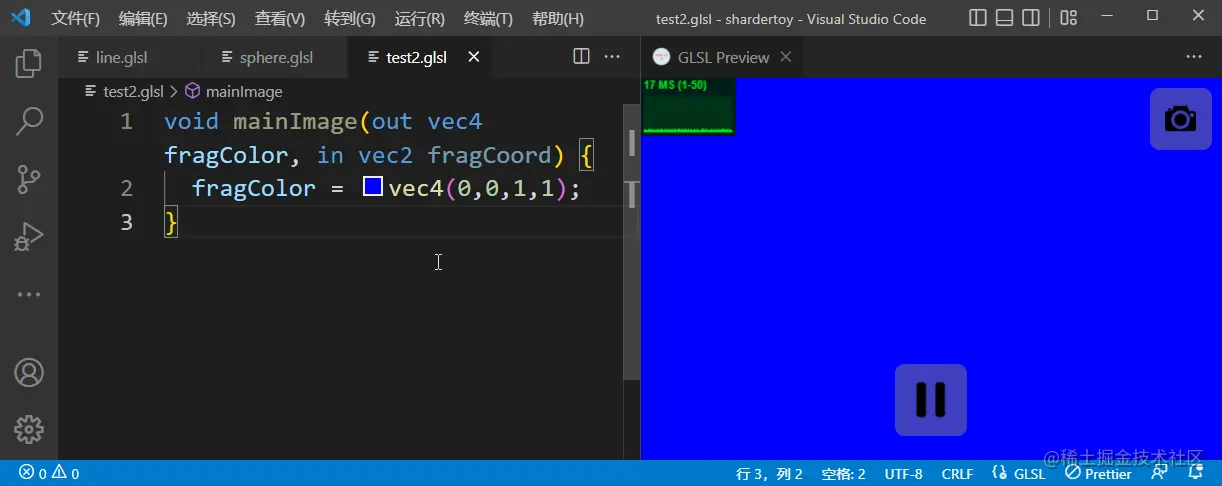

这样便可以在Shader Toy的显示窗口中看见一张蓝色的画布。

3-2-绘制SDF模型

建立sphere.glsl 着色文件，然后写入着色代码：

// 相机视点位
vec3 ro=vec3(0,0,0);
// 球体的球心位置
vec3 sp=vec3(0,0,4);
// 球体的半径
float r=1.0;

/* 将fragCoord的xy位置映射到[-1,1]的坐标系中 */
vec3 fixUV(in vec2 fc) {
  vec2 uv=(2. * fc - iResolution.xy) / min(iResolution.x, iResolution.y);
  return vec3(uv,1);
}

/* 获取从相机视点到片元的射线
ro 相机视点
uv 片元位
 */
vec3 getRayDir(in vec3 ro, in vec3 uv) {
  vec3 dir = uv - ro;
  return normalize(dir);
}

/* 球体的SDF模型
p 点位
r 半径
 */
float sdfSphere(vec3 p,float r) {
  return length(p) - r;
}

/*
获取每次光线推进中，推进后的视点到球体表面的距离
p 视点
o 球心
r 球体半径
*/
float getSphereDist(vec3 p,vec3 o,float r) {
  float sdf =sdfSphere(o-p,r);
  return sdf;
}

/* 光线推进
ro 相机视点位
rd 射线方向
 */
vec4 startRay(vec3 ro, vec3 rd) {
  // 视点位
  vec3 eye=ro;
  // 视点到球体表面的距离
  float dist=getSphereDist(eye,sp,r);
  // 片元颜色
  vec4 color = vec4(0,0,0,1);
  // 按照射线方向推进视点，20为最大推进步数
  for(int i = 0; i < 20; i++) {
    // 当推进视点距离球体表面小于0.01，默认射线碰撞到球体
    if(dist < 0.01) {
      color = vec4(1);
      break;
    }
    // 沿射线方向推进视点
    eye+= ro + rd * dist;
    // 更新视点到球体表面的距离
    dist=getSphereDist(eye,sp,r);
  }
  return color;
}


/* 绘图函数，针对于画布中的每个片元都会执行一次，执行方式是并行的。
fragColor 输出参数，用于定义当前片元的颜色。
fragCoord 输入参数，当前片元的位置，原点在画布左下角，右侧边界为画布的像素宽，顶部边界为画布的像素高
*/
void mainImage(out vec4 fragColor, in vec2 fragCoord) {
  // 当前片元的栅格图像位
  vec3 uv = fixUV(fragCoord.xy);
  // 计算从相机视点到当前片元的射线
  vec3 rd=getRayDir(ro,uv);
  // 光线推进

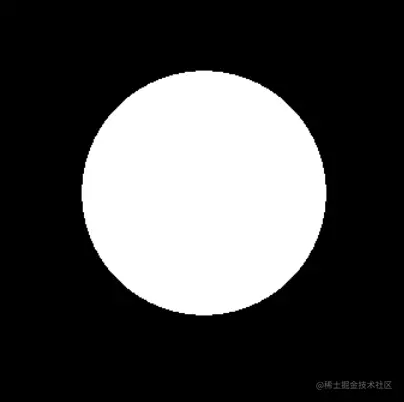

  fragColor = startRay(ro,rd);
}
