最近在看数据密集型应用系统设计这本神书，里面提到了非常多的数据结构，SSTable是其中的一个，看了B站一个大佬的视频后，发现整个组织的过程与之前看过的MySQL底层原理极为相似，所以在此记录一下
如何构建SSTable
磁盘：数据的荒漠
当数据只有数据本身

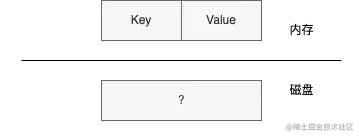

我们在内存中组织好了KV键值对并持久化到磁盘中，想要再次读取出来时，就遇到一个问题，哪些数据是key，哪些数据是value
磁盘只是一个存储数据的工具，是不会帮我们标记这些的

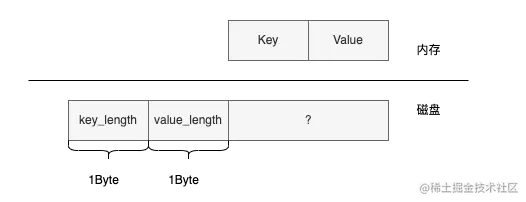

我们可以在KV键值对前各自使用1Byte保存KV键值的长度，读取的时候，先读取出长度，后根据长度区分key、value。这么简单的方案肯定是有问题的，1Byte最多表示2的8次方-1，如果key或者value的长度超过这个值，要怎么处理呢？顺着这个方案延伸，我们可以使用2Byte甚至4Byte保存key、value的长度，比较简单暴力，却也容易造成浪费，总不可能使用4Byte存储1吧
分配固定的空间，无论大小总会有问题，要么浪费，要么不足，所以最好的方案就是按需分配，需要多少分配多少，总不会有问题吧！这个时候就需要另外一个数据结构-----链表，每个节点1Byte，根据数据大小自由伸缩
相信大家已经想到了链表存在的问题，自由伸缩的同时需要存储下一个节点的地址，而这个地址有可能比内容还大，这样就很不值了，所以大佬们就把链表稍微改造了一下，以数组的形式组织，只需要一比特存储指针数据，这个指针数组代表下一个节点还有没有数据

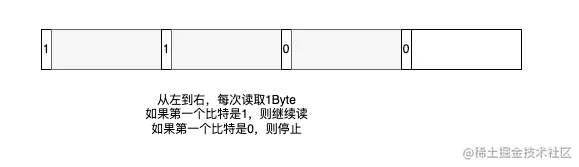

从左到右，每次读取1Byte
如果第一个比特是1，则继续读
如果第一个比特是0，则停止
如何在磁盘中组织Entry
我们已经知道了一条Entry是长什么样子（当然，远远没有这么简单），多条Entry要怎么组装呢？
已知SSTable输入的key是有序的、没有插入操作、希望有较高的查询性能
在已知的条件下，我们比较一下链表和数组
链表
- 查询性能差
- 容易产生大量随机读
数组
- 有序，二分查找，查询性能高
- 插入，移动大量元素（不需要插入）
- Entry紧密排列，可以一次性读取

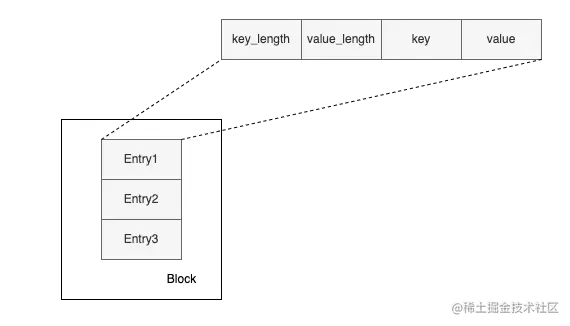

比较后，我们发现，SSTable没有插入操作，完美躲避掉了数组的缺点，也就是，我们可以如下图组装Entry
多条Entry组成的结构我们称为Block
Block的优化--二分查找
SSTable是有序的，如果我们想要查找其中的某个Entry，二分查找是比较合适的方式，但是每个Entry的长度是不同的，为了能够进行二分查找，我们加上了辅助字段entry offset去索引Entry
Block的优化--前缀压缩

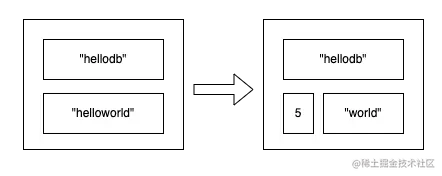

由于SSTable是有序的，相邻的key大部分有相似的地方，所以我们可以通过前缀压缩的方式减少空间放大

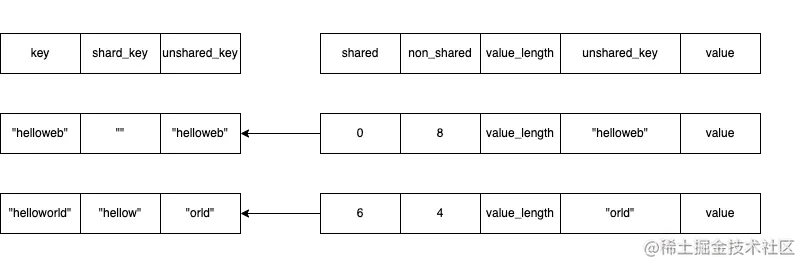

于是我们需要改变一下之前的设计，将key的长度改为shared（共享key长度），non_shared（非共享key长度），unshared_key（非共享key的详情），这样设计也很好理解，共享key的详情可以从上一个Entry读到，不需要记录，非共享key是独享的，自然需要存储了

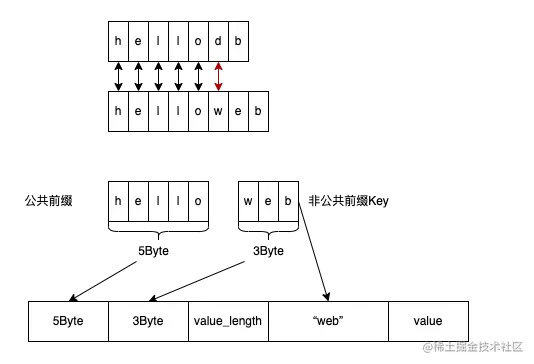

那我们怎么找到这个共享key呢？
- 从左到右遍历字符
- 相同位置的字符相同则继续
- 不相同就停止
读取的时候会稍微麻烦一点
- 读取第一个Entry的完整的Key
- 读取第二个Entry的共享长度，根据它从上一个Key读取到共享的key
- 读取第二个Entry的非共享长度，根据它读取到非共享Key
- 拼接两个字符串组成完整的Key
看到这个读取过程，相信大家已经想到前缀压缩的缺点了，只能顺序遍历，解析了上一个Entry才能解析下一个Entry，假如我们要找的Entry在最后一位，也得从第一位开始找，更可怕的是，没有办法进行二分查找，除了第一个key，其它key单独拎出来，都是不完整的，为了优化存储，做这么大的牺牲，显然是不能接受的
于是大佬们又想到了一个很好的方法，分组内前缀压缩，之前是一个Block，现在将这个Block拆分成多个Group，这样即使是顺序遍历也只是遍历单个Group的长度
如上图，拆分成Group之后的结构
- Restart Point：Group第一个Entry的地址
- 读取Restart Point可读取到Entry的Key
- 在Restart Point上进行二分查找
如何定位Group
优化之路是不可能一帆风顺的，在没有进行前缀压缩时，我们可以通过entry offset索引Entry，进行前缀压缩并且拆分Group后，我们要怎么知道Entry在哪个Group呢？
只能抓住已知条件，SSTable是有序的，并且每个Group的首个Entry没有进行前缀压缩
如上图，通过二分查找Restart Point（Restart Point可以索引到Group），找到最后一个key < target的Gruop，之所以要找最后一个key < target的Gruop，是因为我们要锁定Entry所在的区间，找到最后一个key < target的Gruop，我们最多需要遍历一个Group加一个Entry就可以找到对应的Entry（有可能这个Entry等于下一个Group的首个key，所以是一个Group加一个Entry）
组内顺序遍历
读取当前的Entry的value
下一个Entry的开头：value_offset + value_size
如何组织Block

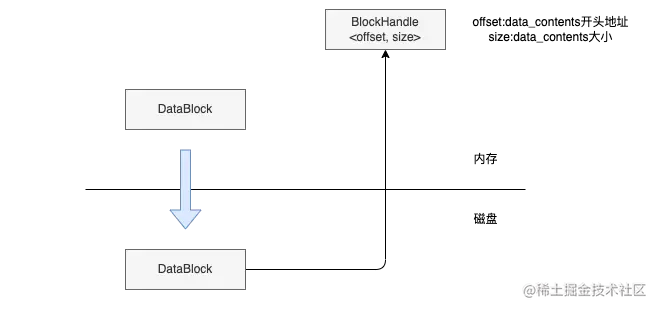

首先看单个Block，Block只是在内存中的东西，放到磁盘中还要进行压缩，并且做CRC校验，持久化到磁盘后，我们可以得到一个BlockHandle，这个BlockHandle包含了两个信息，起始地址与Block大小
如果有多个Block的话，我们要怎么组织呢？我们要如何知道Entry在哪一个Block呢？

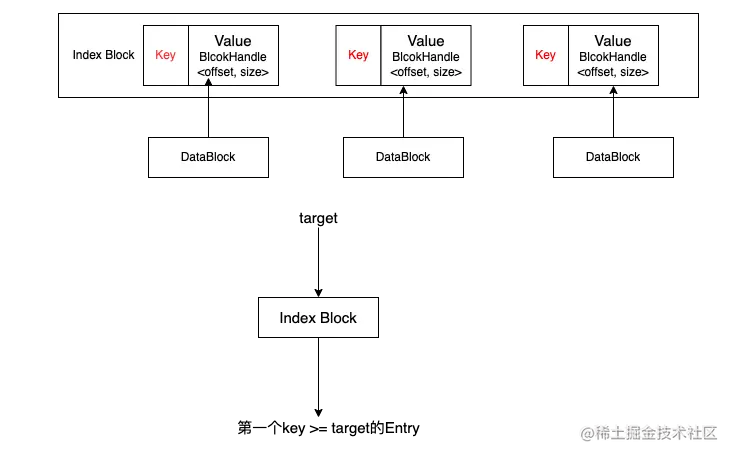

其实还是老方法--索引，上面我们已经得到了BlockHandle（通过BlockHandle可以在磁盘中扫描到Block），但是我们怎么知道Entry位于哪个Block呢？这个时候我们要构建另外一个索引--IndexBlock，用它找到Entry位于哪个Block，结构如上
IndexBlock也是由一个个Entry组成的，每个Entry的value是BlockHandle，我们要达到的效果是输入任意一个key，都能返回key所在BlockHandle，那这个key要怎么选取呢？
key 是大于等于当前 DataBlock 中最大的 key 且小于下一个DataBlock中最小的 key的值，搜索IndexBlock的条件是找到第一个key >= target的Entry，这样子就能锁定key所在DataBlock
蛮巧妙的
Index Block持久化到磁盘的过程，需要加一些填充位
我们再来回顾一下整个过程
- 存储key/value的Block：DataBlock
- 存储DataBlock索引信息的Block：Index Block
- 每持久化好一个DataBlock，就向Index Block写入一对<key, BlockHandle>

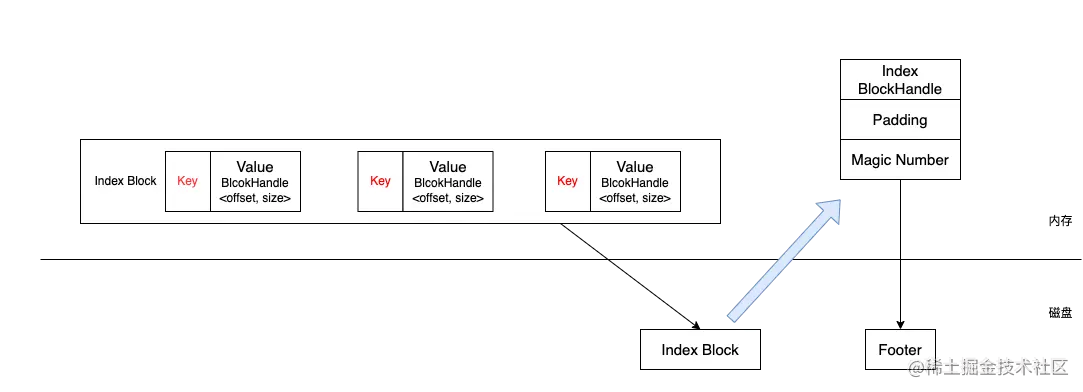

- DataBlock都持久化完成后，Index Block构建完成，持久化Index Block获得Index BlockHandle，将Index BlockHandle写入固定大小的Footer，持久化Footer
整体读取流程
- 从磁盘读取固定大小的Footer
- 根据Index BlockHandle读取Index Block
- 根据Index Block搜索Value，得到BlockHandle
- 根据BlockHandle读取DataBlock
- 搜索DataBlock获得key对应的Value
布隆过滤器
经过上面的介绍，大致可以知道，找到一个key不容易，既要遍历Group，又要加载磁盘数据，一次两次不算什么，如果查找的次数比较多，性能的损耗也是蛮严重的，所以我们最好做到每一次查询都是有效的，拦截大部分无效的查询
有一个工具有这样的特性--布隆过滤器
结构如上
每个DataBlock生成一个filter data，每隔2K生成一个filter_offset，同一个DataBlock的filter_offset指向同一个filter data
filter data中存储一个DataBlock的filter的bitmap
filter_offset指向一个filter data，指向同一个filter data的filter offset中，只有第一个可以被读取，其它都是填充

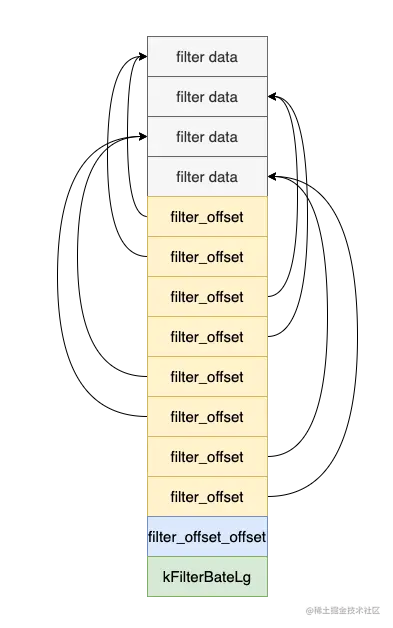

当有多个DataBlock时，filter data与filter_offset的结构如上
我们要寻找filter data时，使用DataBlock offset（每个DataBlock 4k） 除以 2K，就可以得到filter_offset的下标，根据下标找到filter data的地址
整个filter block的持久化过程如上
我们再来回顾下
- 每次向DataBlock写入key/value，向filter buffer写入key
- 一个DataBlock持久化完成，将filter buffer数据写入到filter block
- 所有DataBlock持久化完成，filter block构建完成，持久化filter block获得BlockHandle
- 持久化Meta Index Block，得到Meta BlockHandle，写入Meta BlockHandle到Footer，持久化Footer
合体

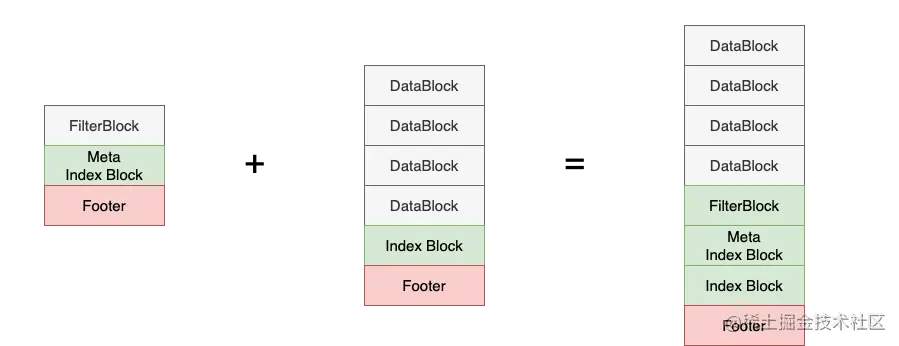

将filter block和DataBlock整合起来，就变成下面这个样子了
