01 技术架构的目标
对于一个系统来说，技术架构都要解决哪些非功能性需求呢？
系统非功能性需求：比如一个订单页面打开需要多少时间，页面是不是每次都能打开，这些就和具体的业务逻辑没有关系，属于系统非功能性需求的范畴。
总的来说，系统的非功能性需求主要分为以下3个部分。
- 第一：系统的高可用
导致系统可用性出问题，一般是两种情况：一种是软硬件本身有故障，比如机器断电，网络不通；
还有一种是高并发引起的系统处理能力的不足，软硬件系统经常在处理能力不足时，直接瘫痪掉，比如 CPU 100% 的时候，整个系统完全不工作。
- 第二：系统的高性能
保证合理的性能分两种情况：一种是常规的流量进来，但系统内部处理比较复杂，我们就需要运用技术手段进行优化。比如针对海量商品的检索，我们就需要构建复杂的搜索系统来支持。
第二种是高并发的流量进来，系统仍旧需要在合理的时间内提供响应，这就更强调我们做架构设计时，要保证系统的处理能力能够整体上做水平扩展，而不仅仅是对某个节点做绝对的性能优化，因为流量的提升是很难准确预计的。
- 第三：系统的可伸缩和低成本
我们的架构设计要保证系统在业务高峰时，要能快速地增加资源来提升系统处理能力；反之，当业务低谷时，可以快速地减少系统资源，保证系统的低成本。
本节我们重点来讨论一下系统的可伸缩性。
02 可伸缩架构原则
- 可水平拆分和无状态
这意味着节点支持多实例部署，我们可以通过水平扩展，线性地提升节点的处理能力，保证良好的伸缩性以及低成本。
- 计算可并行
如果计算可并行，我们就可以通过增加机器节点，加快单次请求的速度，提高性能。Hadoop 对大数据的处理就是一个很好的例子。
- 虚拟化和容器化
虚拟化和容器化对系统的资源切分得更细，也就说明对资源的利用率更高，系统的成本也就更低。举个例子，我们可以为单个 Docker 容器分配 0.1 个 CPU，当容器的处理能力不足时，我们可以给它分配更多的 CPU，或者增加 Docker 容器的数量，从而实现系统的弹性扩容。
03 可伸缩的策略和手段
上面我们说了，保证系统的可伸缩，也就是要在系统在业务高峰时，能快速地增加资源；当业务低谷时，能快速地减少资源。
按照业务的粒度维度，系统的可伸缩实现方式有两种。
- 第一个是节点级别的可伸缩
对于无状态的节点，我们直接增减节点就可以了。比如说订单服务，白天我们需要 10 台机器来提供服务，到了半夜，由于单量减少，我们就可以停掉部分机器。
而对于有状态的服务，我们需要能够支持状态数据的重新分布。比如进行水平分库的时候，要从 4 个库增加到 8 个库，我们需要把原先 4 个库的数据，按照新的分库规则，重新分布到 8 个库中。如果这个调整对应用的影响小，那系统的可伸缩性就高。
- 第二个是系统级别的可伸缩
我们可以把多个处理节点打包在一起，形成一个处理单元。举个例子，针对交易场景，我们可以把商品浏览、加购物车、下单、支付这几个节点放一起，形成一个逻辑上的单元，在单元内部形成调用的闭环。
具体使用的时候，我们可以按照用户维度，来划分交易单元。比如说，让交易单元 A 处理用户 ID 对 2 取模为 0 的用户下单流程，交易单元 B 处理用户 ID 对 2 取模为 1 的用户下单流程。
这样，我们对一个整体的交易单元进行扩容或者缩容，每增加一个交易单元，就意味着同时增加商品浏览、加购物车、下单、支付 4 个节点，这 4 个节点的处理能力是匹配的。你可以参考下面的这张交易单元化的示意图：
通过单元化处理，我们把相关的节点绑定在一起，同进同退，更容易实现系统的可伸缩。
04 可伸缩架构案例：如何无限扩展你的数据库？
2013 年，随着 1 号店业务的发展，每日的订单量接近 100 万。这个时候，订单库已有上亿条记录，订单表有上百个字段，这些数据存储在一个 Oracle 数据库里。
随着单量的增长以及在线促销的常态化，单一数据库的存储容量和访问性能都已经不能满足业务需求了，订单数据库已成为系统的瓶颈。所以，对这个数据库的拆分势在必行。
- 垂直分库：就是数据库里的表太多，我们把它们分散到多个数据库，一般是根据业务进行划分，把关系密切的表放在同一个数据库里。
- 水平分库：某些表太大，单个数据库存储不下，或者数据库的读写性能有压力。我们把一张表拆成多张表，每张表存放部分记录，分别保存在不同的数据库里。
当时，1 号店的问题不是表的数量太多，而是单表的数据量太大，读写性能差。因此我们要考虑的是水平分库。
4.1 分库策略
确定要水平分库后，随即而来的就是要回答这几个问题：要选择哪个分库维度？数据记录如何划分？要分为几个数据库？
分库维度怎么定？
首先，我们需要考虑根据哪个字段来作为分库的维度。
这个字段选择的标准是，尽量避免应用代码和 SQL 性能受到影响。具体地说，就是现有的 SQL 在分库后，它的访问尽量落在单个数据库里，否则原来的单库访问就变成了多库扫描，不但 SQL 的性能会受到影响，而且相应的代码也需要进行改造。
我们先收集所有 SQL，挑选出 WHERE 语句中最常出现的过滤字段，比如说这里有三个候选对象，分别是用户 ID、订单 ID 和商家 ID，每个字段在 SQL 中都会出现三种情况：
- 单 ID 过滤，比如说“用户 ID=？”；
- 多 ID 过滤，比如“用户 ID IN(?,?,?)”；
- 该 ID 不出现。
最后，我们分别统计这三个字段的使用情况，假设共有 500 个 SQL 访问订单库，3 个候选字段出现的情况如下：
从这张表来看，结论非常明显，我们应该选择用户 ID 来进行分库。
在项目中，我们分析了 Top15 执行次数最多的 SQL （它们占总执行次数 85%，具有足够代表性），按照执行的次数，如果使用用户 ID 进行分库，这些 SQL 85% 会落到单个数据库，13% 落到多个数据库，只有 2% 需要遍历所有的数据库。所以说，从 SQL 动态执行次数的角度来看，用户 ID 分库也明显优于使用其他两个 ID 进行分库。
数据怎么分？
我们如何把记录分到各个库里呢？一般有两种数据分法：
- 根据 ID 范围进行分库，比如把用户 ID 为 1 ~ 999 的记录分到第一个库，1000 ~ 1999 的分到第二个库，以此类推。
- 根据 ID 取模进行分库，比如把用户 ID mod 10，余数为 0 的记录放到第一个库，余数为 1 的放到第二个库，以此类推。

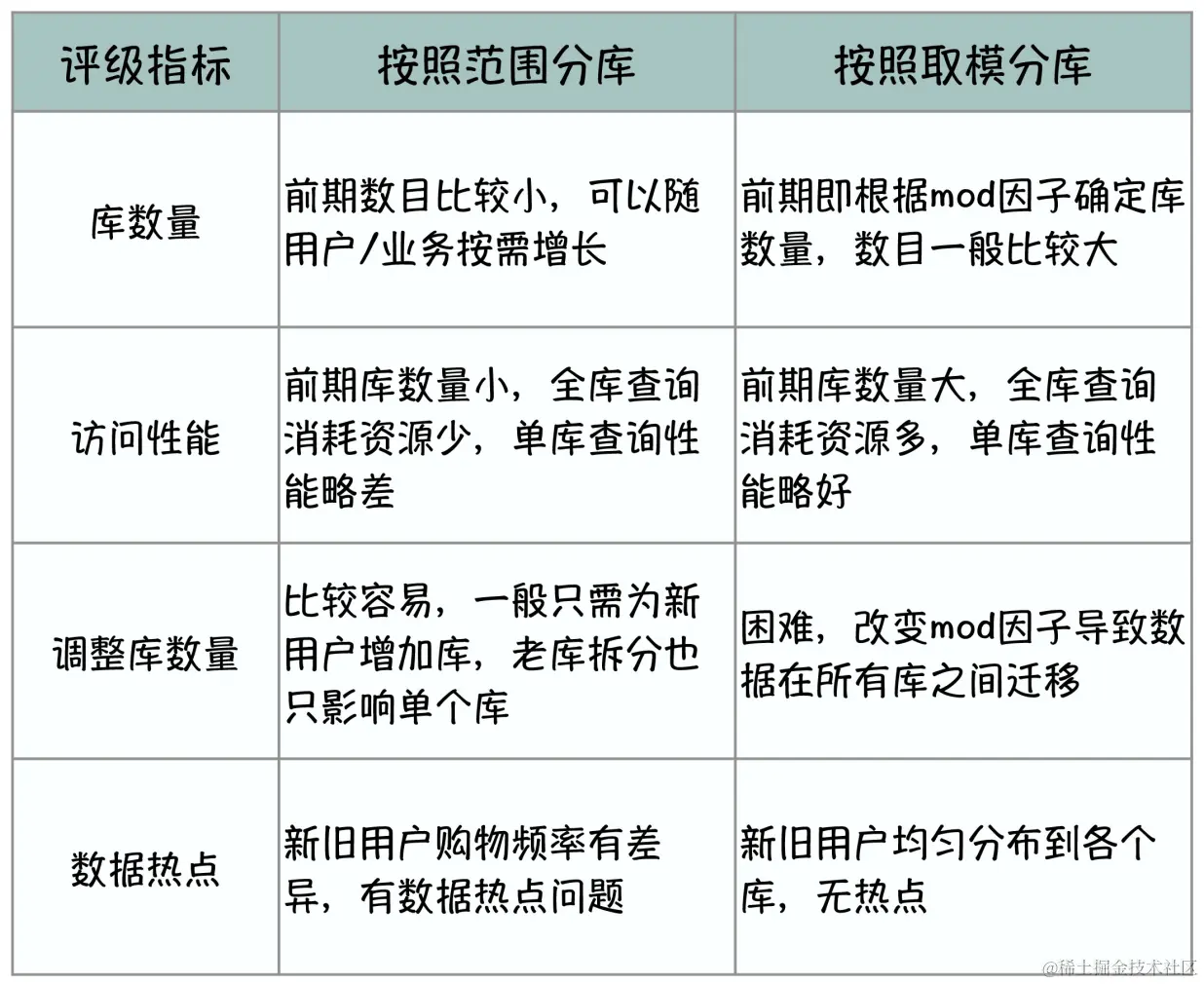

这两种分法，各自存在优缺点，如下表所示：
在实践中，为了运维方便，选择 ID 取模进行分库的做法比较多。同时为了数据迁移方便，一般分库的数量是按照倍数增加的。
比如说，一开始是 4 个库，二次分裂为 8 个，再分成 16 个。这样对于某个库的数据，在分裂的时候，一半数据会移到新库，剩余的可以不用动。与此相反，如果我们每次只增加一个库，所有记录都要按照新的模数做调整。
分几个库？
分库数量，首先和单库能处理的记录数有关。一般来说，MySQL 单库超过了 5000 万条记录，Oracle 单库超过了 1 亿条记录，DB 的压力就很大（当然这也和字段数量、字段长度和查询模式有关系）。
具体分多少个库，需要做一个综合评估，一般初次分库，我建议你分成 4~8 个库。在项目中，我们拆分为了 6 个数据库，这样可以满足较长一段时间的订单业务需求。
4.2 分库带来的问题
分库路由变复杂了
分库从某种意义上来说，意味着 DB Schema 改变了，必然会影响应用，但这种改变和业务无关，所以我们要尽量保证分库相关的逻辑都在数据访问层（DAL）进行处理，对上层的订单服务透明，服务代码无需改造。
对于单库访问，比如查询条件已经指定了用户 ID，那么该 SQL 只需访问特定库即可。此时应该由 DAL 层自动路由到特定库，当库二次分裂时，我们也只需要修改取模因子就可以了，应用代码不会受到影响。
对于简单的多库查询，DAL 层负责汇总各个分库返回的记录，此时它仍对上层应用透明。
对于带聚合运算的多库查询，比如说带 groupby、orderby、min、max、avg 等关键字，可以让 DAL 层汇总单个库返回的结果，然后由上层应用做进一步的处理。
这样做有两方面的原因，一方面是因为让 DAL 层支持所有可能的聚合场景，实现逻辑会很复杂；
另一方面，从 1 号店的实践来看，这样的聚合场景并不多，在上层应用做针对性处理，会更加灵活。
DAL 层还可以进一步细分为底层 JDBC 驱动层和偏上面的数据访问层。如果我们基于 JDBC 层面实现分库路由，系统开发难度大，灵活性低，目前也没有很好的成功案例。
在实践中，我们一般是基于持久层框架，把它进一步封装成 DDAL（Distributed Data Access Layer，分布式数据访问层），实现分库路由。1 号店的 DDAL 就是基于 iBatis 进一步封装而来的。
分页处理变困难了
假设我们要按时间顺序展示某个商家的订单，每页有 100 条记录，由于是按商家查询，我们需要遍历所有数据库。假设库数量是 8，我们来看下水平分库后的分页逻辑：
- 如果是取第 1 页数据，我们需要从每个库里按时间顺序取前 100 条记录，8 个库汇总后共有 800 条，然后我们对这 800 条记录在应用里进行二次排序，最后取前 100 条；
- 如果取第 10 页数据，则需要从每个库里取前 1000（100*10）条记录，汇总后共有 8000 条记录，然后我们对这 8000 条记录进行二次排序后，取第 900 到 1000 之间的记录。
在分库情况下，对于每个数据库，我们要取更多的记录，并且汇总后，还要在应用里做二次排序，越是靠后的分页，系统要耗费更多的内存和执行时间。
那么，我们如何解决分库情况下的分页问题呢？如果是为前台应用提供分页，我们可以限定用户只能看到前面 n 页；分库设计时，一般还有配套的大数据平台负责汇总所有分库的记录，所以有些分页查询，我们可以考虑走大数据平台。
分库字段映射
分库字段只有一个，比如这里，我们用的是用户 ID。但在订单服务里，根据订单 ID 查询的场景也很多见，如果不做特殊处理，系统会盲目查询所有分库，从而带来不必要的资源开销。
所以，这里我们为订单 ID 和用户 ID 创建映射，保存在 Lookup 表里，我们就可以根据订单 ID，找到相应的用户 ID，从而实现单库定位。
Lookup 表的记录数和订单库记录总数相等，但它只有 2 个字段，所以存储和查询性能都不是问题；这个表在单独的数据库里存放，在实际使用时，我们可以通过分布式缓存，来优化 Lookup 表的查询性能；此外，对于新增的订单，除了写订单表，我们同时还要写 Lookup 表。
4.3 整体架构
最终的 1 号店订单水平分库的总体技术架构如下图所示：
上层应用通过订单服务访问数据库；
分库代理实现了分库相关的功能，包括聚合运算、订单 ID 到用户 ID 的映射，做到分库逻辑对订单服务透明；
Lookup 表用于订单 ID 和用户 ID 的映射，保证订单服务按订单 ID 访问时，可以直接落到单个库，Cache 是 Lookup 表数据的缓存；
DDAL 提供库的路由，可以根据用户 ID 定位到某个库，对于多库访问，DDAL 支持可选的多线程并发访问模式，并支持简单的记录汇总；
Lookup 表初始化数据来自于现有的分库数据，当新增订单记录时，由分库代理异步写入。
这样的架构如何安全落地呢？订单表是系统的核心业务表，它的改动很容易导致依赖订单服务的应用出现问题。我们在上线时，必须谨慎考虑。
- 首先，实现 Oracle 和 MySQL 两套库并行，所有数据读写指向 Oracle 库，我们通过数据同步程序，把数据从 Oracle 拆分到多个 MySQL 库，比如说 3 分钟增量同步一次。
- 其次，我们选择几个对数据实时性要求不高的访问场景（比如访问历史订单），把订单服务转向访问 MySQL 数据库，以检验整套方案的可行性。
- 最后，经过大量测试，如果性能和功能都没有问题，我们再一次性把所有实时读写访问转向 MySQL，废弃 Oracle。
这里，我们把上线分成了两个阶段：第一阶段，把部分非实时的功能切换到 MySQL，这个阶段主要是为了验证技术，它包括了分库代理、DDAL、Lookup 表等基础设施的改造；
第二阶段，主要是验证业务功能，我们把所有订单场景全面接入 MySQL。1 号店两个阶段的上线都是一次性成功的，特别是第二阶段的上线，100 多个依赖订单服务的应用，通过简单的重启就完成了系统的升级，中间没有出现一例较大的问题。
