3.4. Appearance-motion fusion module

AMFM模块的作用是融合 $f_{\alpha}(X)$ 和 $f_{\alpha}(F)$ 。AMFM的输入是外观特征 $f_r^k$ 和运动特征 $f_m^k$ ，大小为 $C×W×H$ 。我们使用两个ReLU激活函数的卷积层去将 $f_r^k$ 和 $f_m^k$ 的channels的数量分别减少到32。然后用级联操作和 $1×1$ 的卷积层得到fused feature $g_{rm}^k$ ，大小为 $C×W×H$ ，包含了外观和运动信息。

问题：什么是级联操作（concatenation operation）？
回答：将新向量拼接到原来的向量之后，对应着维数增加，具体请见这里。但是这里的级联操作应该就是concat，要不然size那里说不通。

AMFM中有3个子模块，分别叫做gate module（GM），channel attention module（CAM）和spatial attention module（SAM）。GM用来控制外观信息和运动信息的重要性，另外两个注意力机制模块用来选择具有辨别性的channels和locations。在GM中，两个不同的门可以从被融合的信息 $g_{rm}$ 中生成，分别叫做外观门 $G_r(g_{rm})$ 和运动门 $G_m(g_{rm})$ 。这个模块可以控制 $f_r$ 和 $f_m$ 的重要性，公式如下：

G=GAP(\sigma(Conv(g_{rm};\beta)))

其中， $G=[G_r, G_m]，G_r, G_m$ 是两个[0,1]范围内的标量。 $Conv(g_{rm};\beta)$ 是一个 $1×1$ 的卷积层，可以将特征 $g_{rm}$ 的channels数从 $C$ 减少到2。 $GAP(*)$ 是空间维度中的global average pooling层， $\beta$ 是网络参数集合， $\sigma(*)$ 是sigmoid函数。门模块产生了两个不同的标量，代表了外观和运动信息的重要性。然而，它无法强调哪些channels和空间位置是重要的。基于此，我们提出了两个注意力机制模块，叫做CAM和SAM，如下：

CA=Softmax(FC(MaxPooling(g_{rm});\beta))

SA=\sigma(Conv(g_{rm});\beta)

其中 $CA=[c_r, c_m]$ 是两个外观和运动信息的channel attention maps，大小为 $C×1×1$ 。 $MaxPooling(*)$ 在空间维度内。 $FC$ 是输出为2Cchannels的全连接层。 $Softmax$ 函数应用在每C个channels中。 $SA=[s_r, s_m]$ ， $s_r, s_m$ 是两个spatial attention maps，大小为 $1×W×H$ 。接着，门 $[G_r, G_m]$ ，channel attention tensors $[c_r, c_m]$ ，spatial attention tensors $[s_r, s_m]$ 分别和 $f_r, f_m$ 相乘实现importance reweighting（门模块）和attention reweighting（注意力机制模块）。然而，这样的乘积操作可能会丢失一些有用的信息。因此使用以下形式来利用门控特征：

g_r=(G_r\bigotimes f_r)(1+s_r\bigotimes c_r)

g_m=(G_m\bigotimes f_m)(1+s_m\bigotimes c_m)

其中 $\bigotimes$ 表示element-wise multiplication with broadcast（对应元素点乘）。最后输出相加得到融合特征 $g^{AMFM}=g_r+g_m$ 。

问题：什么是MaxPooling在空间维度内？
回答：每个通道都是一个空间维度，这个意思就是说在每个通道里分别做MaxPooling。

问题：如何理解element-wise multiplication with broadcast中的broadcast？
回答：比如说你用一个1通道的和C通道的进行element-wise的相乘或者相加 broadcast意思就是相当于把这个1通道的复制成C通道这样就能element-wise对应起来了。

3.5. Temporal information enhanced module

虽然外观-运动模块可以有效地融合外观信息和运动信息，但我们仍然观察了不太好的预测当我们单独使用外观-运动模块时。我们认为出现这种情况的原因有两个：1.光流图只能提供两个临近帧的时间信息，无法保留长期的时间信息。2.作为带有外观特征的流特征，一些低质量的流可能为网络带来噪音，导致预测恶化。

为了解决这个问题，我们通过采用双向的ConvLSTM建立了长期时间信息模型来加强约束cross-frames的空间和时间信息，模型称为r “Temporal information enhanced module” (TIEM) 。传统方法只在最高的level上添加temporal model，而我们在在每个AMFM后面都添加TIEM以提升视频帧之间的每个feature level的信息流。

通过双向的ConvLSTM，我们从前传和后传ConvLSTM单元得到了隐层 $H_t^f, H_t^b$ ，如下所示：

H_t^f=ConvLSTM(H_{t-1}^f, g_t^{AMFM}; \gamma)

H_t^b=ConvLSTM(H_{t+1}^b, H_t^f; \gamma)

s_t^{TIEM}=Conv(Cat(H_t^f, H_t^b); \gamma)

其中 $g_t^{AMFM}, s_t^{TIEM}$ 分别是AMFM和TIEM中得到的特征。

3.6. Foreground-background similarity loss

《Weakly-supervised salient object detection via scribble annotations》从独立的静止图像中学习显著性，然而我们的模型用眼动点scribbles学习视频显著性，这样临近帧的标注是相关的。相邻帧的冗余使得可以重复使用其他帧的涂鸦注释来监督当前帧。另外，我们观察到如果没有每个像素的标注，网络难以分辨出每个像素点。受《Context prior for scene segmentation》启发，我们提出了“Foreground-background similarity loss”去充分利用弱监督标注，对临近帧的所有点建立关系。我们认为一些类别（两帧的显著性区域或两帧的背景）的特征的similarity应该比不同类别之间的大。基于此，我们首先计算了两个特征图的similarity。更具体地说，对于第 $i$ 帧特征图 $f_i$ 和第 $j$ 帧特征图 $f_j$ ，我们首先使用一个 $1×1$ 的卷积层把它们映射到一个embedding space（embedding）。随后，reshape它们成 $C×WH$ 大小。然后我们在sigmoid激活函数 $\sigma$ 后面做矩阵乘积得到similarity map $\hat{A}$ ，大小为 $HW×HW$ 。如下所示：

{\hat{A}}_{i,j}=\sigma(Conv(f_i)^TConv(f_j))

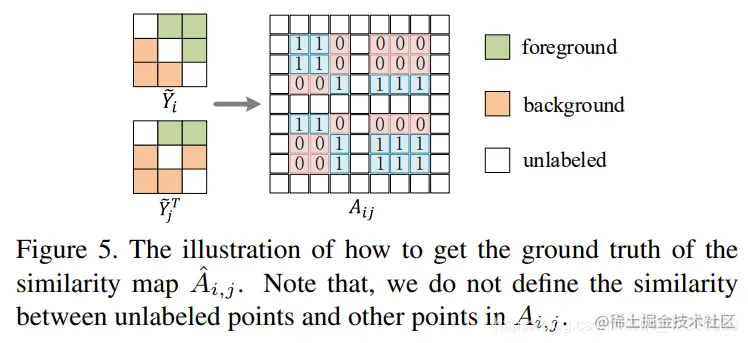

其中 $Conv(*)$ 是一个 $1×1$ 的卷积层。 ${\hat{A}}_{i,j}$ 表示第 $i$ 帧和第 $j$ 帧之间的similarity map。然后我们需要建立一个gt map去监督 ${\hat{A}}_{i,j}$ 。通过给定的第 $i$ 帧弱监督标注 $Y_i$ ，我们首先对其下采样到和特征图 $f_i$ 同样大小，这样我们就得到了一个更小的标注 $\tilde{Y}_i$ 。我们将 $\tilde{Y}_i$ 前景部分encode成[1,0]，背景为[0,1]，这样的话tensor $\tilde{Y}_i$ 的大小是 $2×H×W$ 。然后，把它reshape成 $2×HW$ 的大小。同样地我们也对第 $j$ 帧做同样的操作得到 $\tilde{Y}_j$ 。然后，我们再次做矩阵乘法得到 $A_{i,j}=\tilde{Y}_i \tilde{Y}_j^T$ ，大小为 $HW×HW$ 。我们在Fig. 5中将这一过程可视化。注意以上这些所有操作都在被标注的像素点上进行，意味着对于没有标注的像素点不做similarity的计算。我们使用 $J$ 代表 $A_{i,j}$ 的点的集合。然后我们改编partial cross entropy loss去监督similarity map：

L_s^{i,j}=-\sum_{u,v\in J}(A_{u,v}log\hat{A}_{u,v}+(1-A_{u,v})log(1-\hat{A}_{u,v}))

在这里插入图片描述

假设每次迭代我们有 $T$ 帧，我们就能计算出当前帧和其他帧及自身的similarity loss，总的loss如下所示：

L_s=\sum_{i=1}^T\sum_{j=i}^TL_s^{i,j}

问题：这样求loss的优势在哪里？回答：就是真实标注的similarity和预测的similarity应该是接近的。

3.7. Loss Function

如Fig. 2所示，我们用partial cross entropy loss $L_c$ 和foreground-background similarity loss $L_s$ 去训练我们的模型。除此之外，还使用了gated structure-aware loss $L_g$ 和edge loss $l_e$ 。为了简洁，我们没有在Fig. 2中显示 $L_g$ 和 $l_e$ 。 $L_s, L_g$ 和 $l_e$ 是从静止图像的scribble标注中学习的loss， $L_s$ 是从一系列帧中学习的loss。根据传统视频显著性检测的pipeline，我们用RGB显著性检测数据集进行预训练。不同的是，我们使用scribble标注数据集，叫做S-DUTS。然后，我们用眼动点scribble标注微调网络。为了预训练网络，我们这样定义loss：

L_{pretrain}=\beta_1\cdot L_c+\beta_3\cdot L_g+\beta_4\cdot L_e

然后我们用以下的损失函数微调网络：

L_{fine}=\beta_1\cdot L_c+\beta_2\cdot L_s+\beta_3\cdot L_g+\beta_4\cdot L_e

根据经验， $\beta_1=\beta_2=\beta_4=1, \beta_3=0.3$

3.8. Saliency boosting strategy

我们基于眼动点scribble标注的算法有着具有竞争力的表现。此外，我们注意到SOD算法也能在VSOD数据集上获得合理的结果。受《Weakly supervised salient object detection with spatiotemporal cascade neural networks》启发，我们提出了一种基于伪标注的显著性一致性增强技术（saliency consistency based pseudo label boosting technique），其受SOD模型的指导以进一步提炼我们的标注信息。

具体来说，我们采用EGNet生成RGB图像的saliency maps和我们视频显著性检测数据集的光流，分别记作 $p_{rgb}$ 和 $p_m$ 。在这里，选择其他的SOD方法也是合理的。根据《A plug-and-play scheme to adapt image saliency deep model for video data》做的工作，我们选择 $p_{rgb}$ 和 $p_m$ 的交集作为融合的saliency map $p=p_{rgb}\bigodot p_m$ ，用来捕捉 $p_{rgb}$ 和 $p_m$ 的一致的显著性区域。我们的基本假设是 $p$ 包含了所有的前景scribble，且没有覆盖到背景scribble。基于此，我们将 $p$ 的quality score定义为：

score=\frac{||T(p)\bigodot s_{fore}||_0}{||s_{fore}||_0}\cdot(1-\frac{||T(p)\bigodot s_{back}||_0}{||s_{back}||_0})

其中 $T(*)$ 二值化saliency map，threshold为0.5。 $||*||_0$ 表示 $L0$ 范式。 $s_{fore}, s_{back}$ 分别是前景和背景scribble，如Fig. 3(d)所示。

quality score的第一部分目的在于评估前景scribble在 $p$ 的覆盖率，而后部分激励不是背景的scribble尽量与 $p$ 重合。通过这样的方式，高的quality score表示更好的saliency map $p$ 。然后我们选择那些quality score超过预设阈值（ $Tr=0.98$ ）的saliency maps。对于每个视频序列，我们接下来可以得到一个高质量伪saliency maps的集合 $P$ 。如果伪saliency maps中的 $P$ 的数量超过当前视频序列帧数的10%，我们用高质量的伪标签代替scribble标注。否则整个视频序列的标注都不变。我们把这个新的弱监督标注集定义为我们的第一阶段伪标签集合 $D_{b1}$ 。

对于那些高质量伪标签的视频序列，我们用 $D_{b1}$ 中的相应标注单独训练。经过了 $K$ 次（K为当前视频序列大小的8倍）迭代的训练后，我们使用训练好的模型进行推理以获得第二阶段的伪标签集 $D_{b2}$ 。需要注意的是，第 4.2 节中介绍了训练每个序列的模型作为消融实验“B”。然后我们将 $D_{b2}$ 作为我们的增强标注，用 $D_{b2}$ 来训练我们的整个模型。在训练过程中，如果一帧图像有一个生成的伪标签，我们直接以它作为监督。否则，我们用scribble标注作为监督。在Fig. 6中我们显示了增强标注“Boosted”，清晰展示了增强策略的有效性。
