随着进入大数据时代，数据越来越多，可视化能将数据以更加直观的方式展现出来，使数据更加客观、更具说服力，从而助用户理解和分析数据。所以今天我们来看看如何使用 Kotlin 来画一个折线图的可视化图表。
技术选型
Android端比较有名的可视化图表是 MPAndroidChart，但今天我选型了F2Native，主要是因为其图表类型丰富，支持了7大类型的图表，跨iOS，Android平台，最后是其实现了图形语法理论，能通过面向对象的组合，组合出千变万化的图表，能快速应付业务变化。
开发实现
代码都托管在 GitHub上，如果不想看教程，可直接下载。
下载下来后记得修改 local.properties 中的 sdk.dir 和 ndk.dir 的路径。
1.创建工程

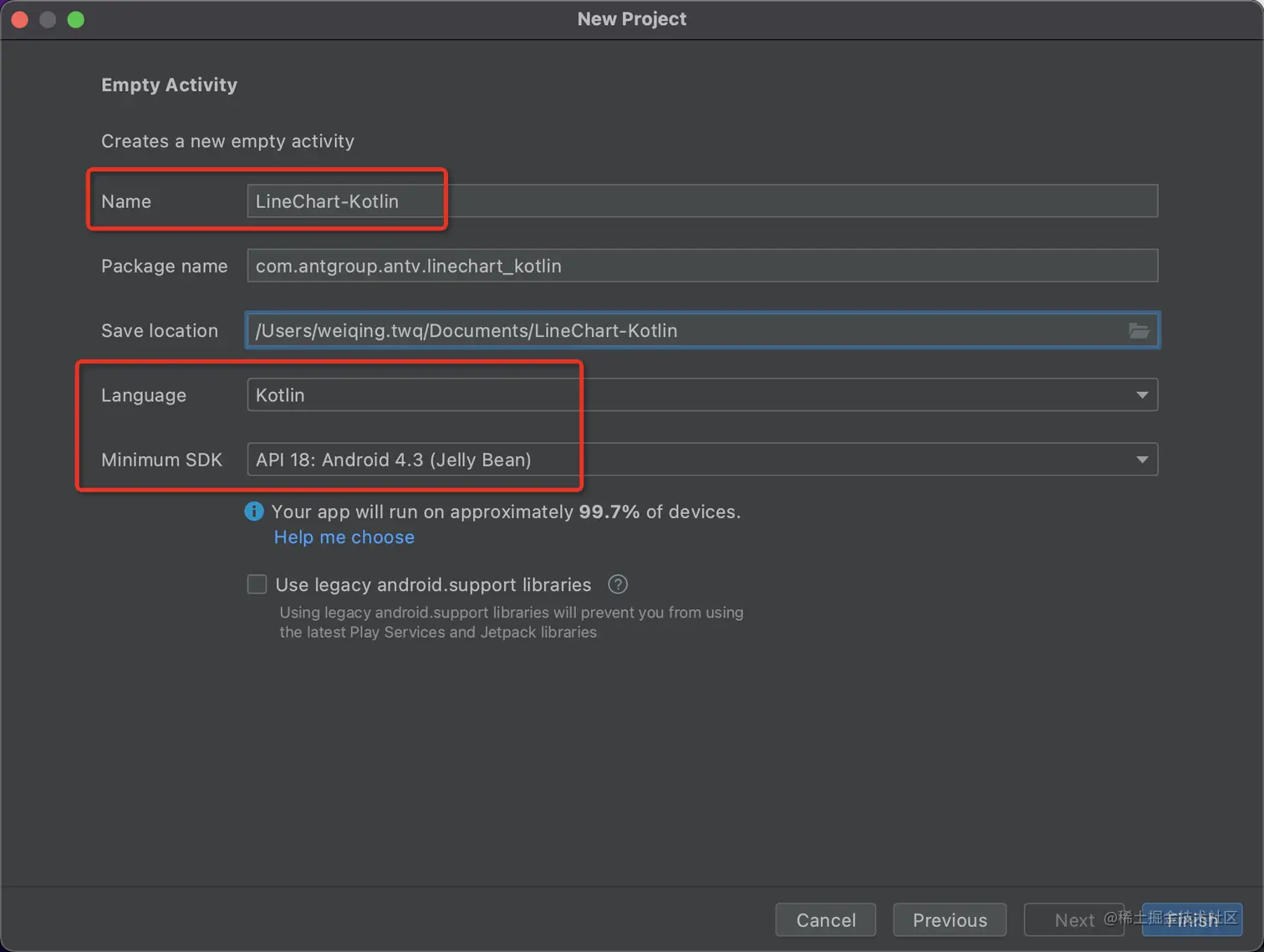

我们用 Android Studio 创建一个空的工程
点击 Next， 在接下来的界面中输入工程名字 LineChart-Swift， 并选择 Language 为 Kotlin，Minimum SDK 选择 API 18,最后点击 Finish.
2.引用F2Native
F2Native 已经上传到 jetpack 中，所以我们要在工程的build.gradle中增加
maven { url 'https://jitpack.io' }
然后去模块的 build.gradle 中增加依赖, 我们默认使用最新的版本
implementation 'com.github.antvis:F2Native:latest.release'
3.准备数据
由于引擎数据的入参格式是一个String的数组，我准备了如下的数据, 并保存为data.json文件。然后放到 assets 目录下面.
[{ "genre": "Sports", "sold": 275}, { "genre": "Strategy", "sold": 115}, { "genre": "Action", "sold": 120}, { "genre": "Shooter", "sold": 350}, { "genre": "Other", "sold": 150}]
4.创建View

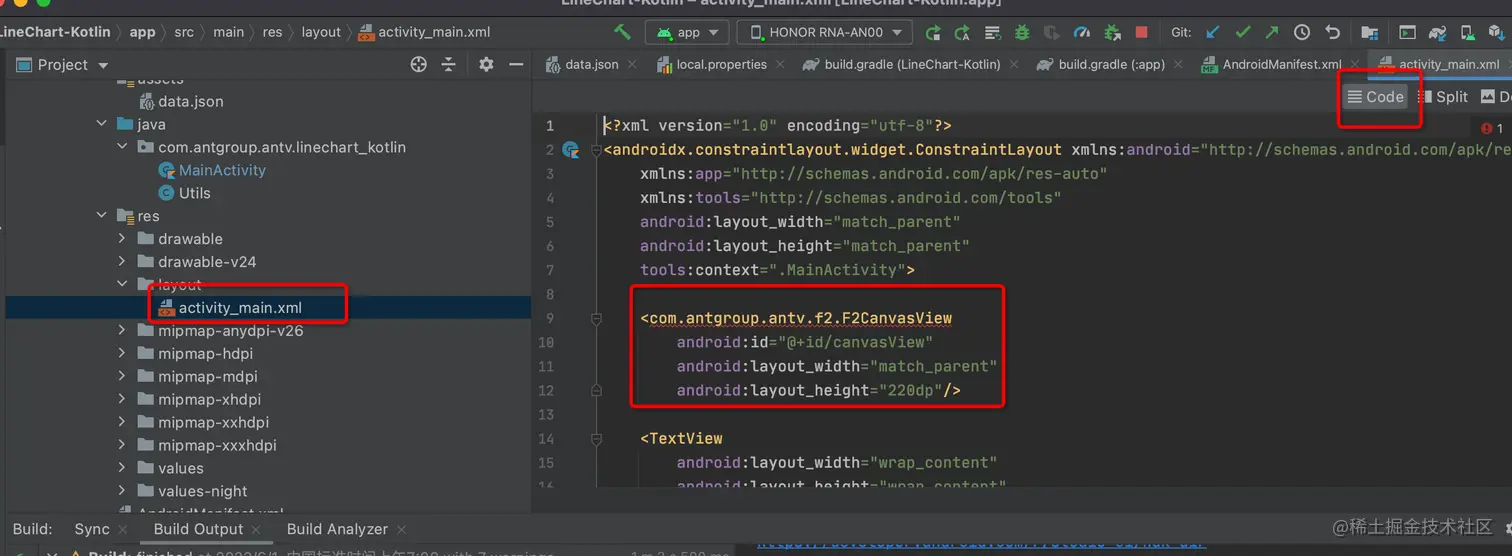

我们在 res/layout/activity_main.xml中增加 F2CanvasView 并设置宽和高, 这个View就是用来展示折线图的。
<com.antgroup.antv.f2.F2CanvasView
android:id="@+id/canvasView"
android:layout_width="match_parent"
android:layout_height="220dp"/>
5.代码接入
数据和 xml 中的View准备好后，接下来就是写代码了，我们到 MainActivity.kt 中引入相关的包
import com.antgroup.antv.f2.*
import com.antgroup.antv.f2.F2Chart.*
编写相关代码逻辑，我把每一步的注释都写在代码中了
//需要继承F2CanvasView.Adapter在，其回调函数中绘制和销毁对象
class MainActivity : AppCompatActivity(), F2CanvasView.Adapter {
//声明对象
//F2CanvasView是展示折线图的View
private var mCanvasView: F2CanvasView? = null
//F2Chart 是负责图表绘制
private var mChart: F2Chart? = null
override fun onCreate(savedInstanceState: Bundle?) {
super.onCreate(savedInstanceState)
setContentView(R.layout.activity_main)
//关联xml中的view
mCanvasView = findViewById(R.id.canvasView) as? F2CanvasView;
//初始化view
mCanvasView!!.initCanvasContext();
//设置adapter
mCanvasView!!.setAdapter(this);
}
//adapter的绘制回调，图表绘制操作在这里
override fun onCanvasDraw(canvasView: F2CanvasView) {
//初始化chart， 因为需要canvasView的宽和高，在这里初始化确保能拿到canvasView的宽和高
if (mChart == null) {
mChart = create(
canvasView.context,
"LineChart-Kotlin",
canvasView.width.toDouble(),
canvasView.height.toDouble()
)
}
//关联chart和canvasView，chart最后需要把图表显示在canvasView上
mChart!!.setCanvas(canvasView)
//设置chart的内边距
mChart!!.padding(10.0, 10.0, 10.0, 10.0)
//使用utils加载数据
val source: String =
Utils.loadAssetFile(canvasView.context, "data.json")
//把数据设置到chart中
mChart!!.source(source)
//在chart上画一条折线，折线的x轴和y轴的数据映射分别是genre， sold字段
mChart!!.line().position("genre*sold")
//渲染 并显示在canvasView上
mChart!!.render()
}
//adapter的销毁回调，用来销毁chart
override fun onDestroy() {
super.onDestroy()
if (mChart != null) {
mChart!!.destroy()
}
}
}

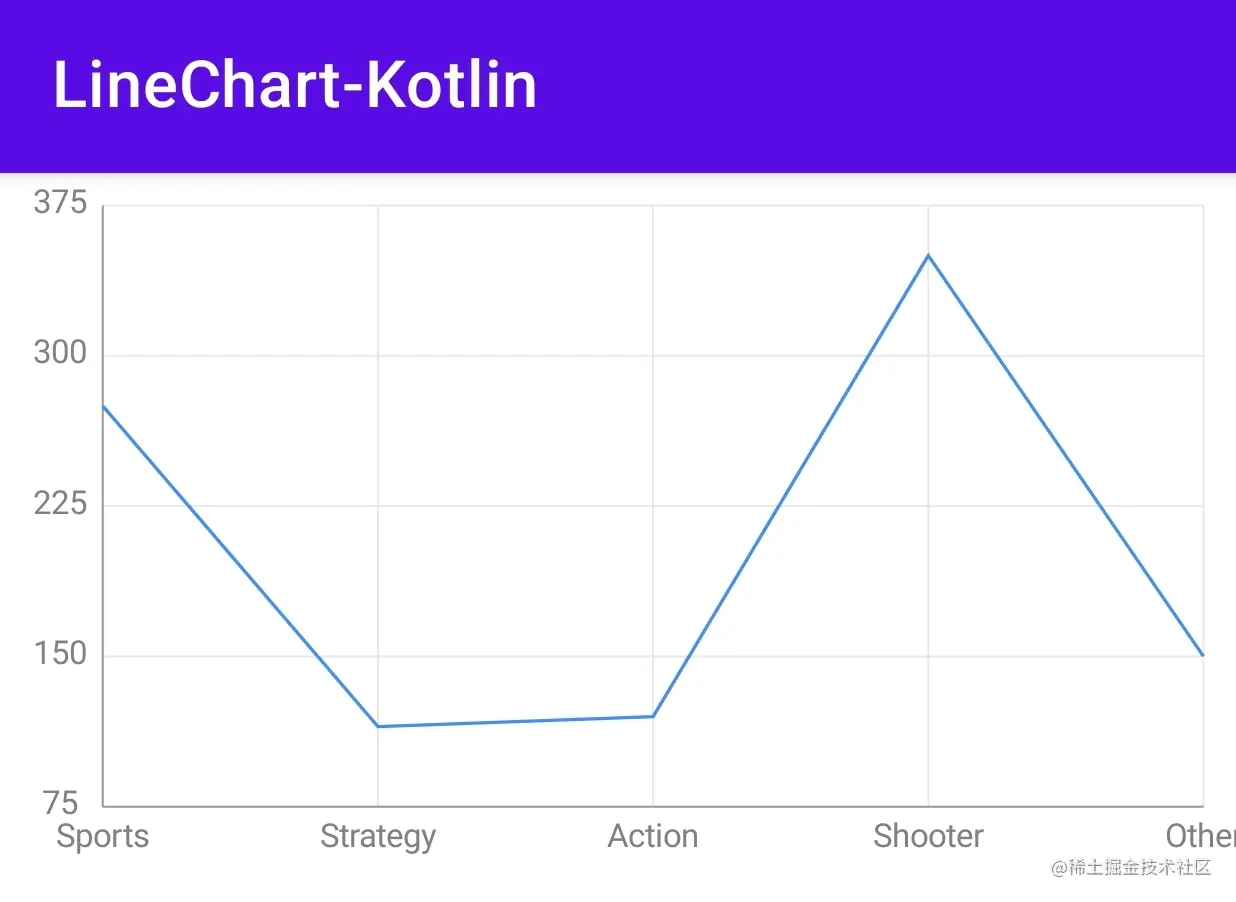

如果你看到这边，那么恭喜，以上就是绘制折线图需要的所有代码，效果如下：
刚才也提到了，F2Native 实现了图形语法，能通过组合的方式快速应付业务迭代的快速，假如突然需求变了，要画柱图了，那我们只要改变 mChart!!.line().position("genre*sold") 中的那行代码中的 line 为 interval 即可
mChart!!.interval().position("genre*sold")

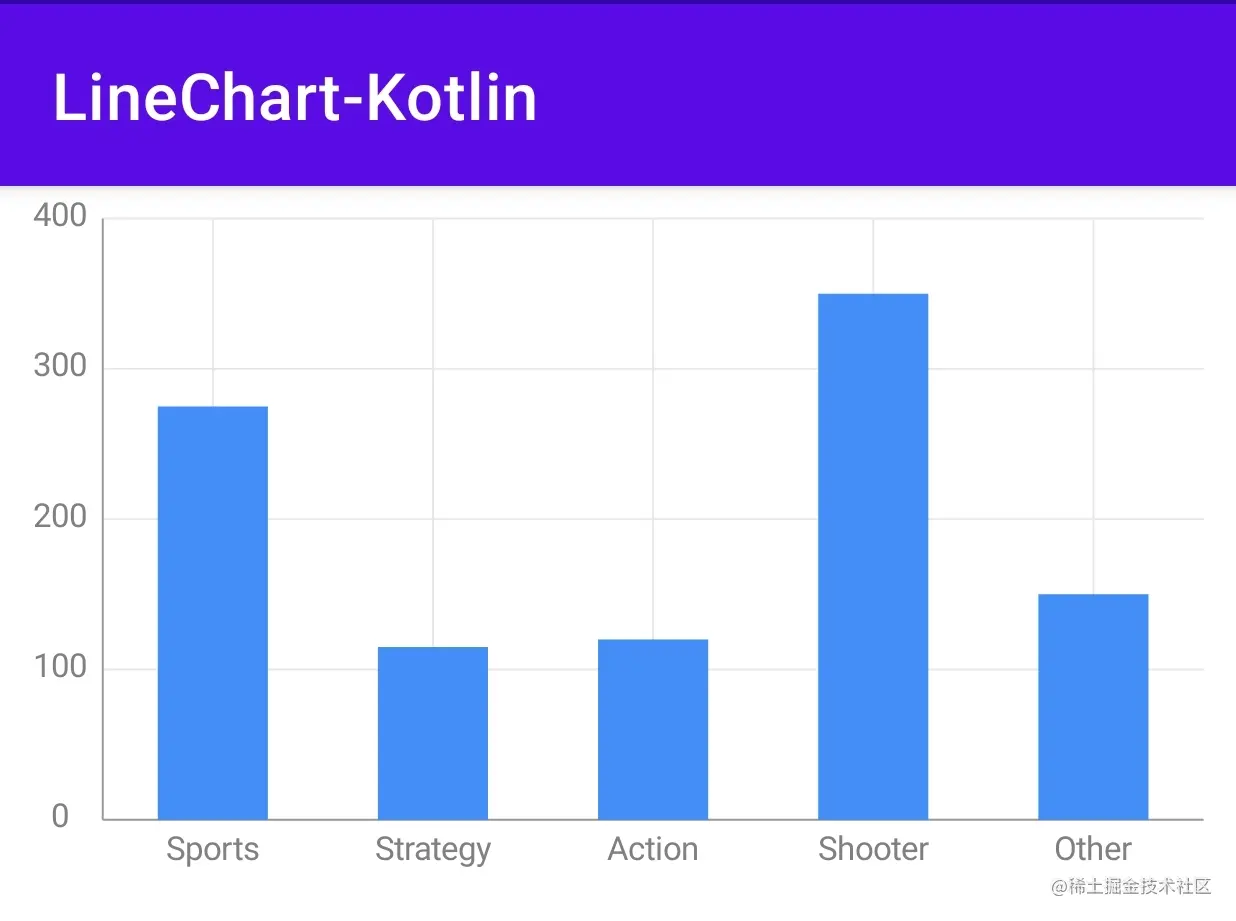

柱图就出来了，是不是很方便
写在最后
当然这还是最基本的图表显示，真实业务中应该还会有一些更复杂的设计，比如y轴上要附加单位，比如元，其次柱的颜色要有区分，最后是手势按上去最好会有一些 Tip 说明。这些我会在后面的文章在具体介绍，感谢大家的阅读，代码已提交到 GitHub 了，欢迎大家下载。
如果你对 iOS 版本的线柱图绘制也感兴趣，可参考我的另一篇文章 10行代码绘制线柱图 | iOS Swift。
下面是在开发当中遇到的一些小问题，记录下来，以备参考
Android 12报错
Manifest merger failed : Apps targeting Android 12 and higher are required to specify an explicit value for `android:exported` when the corresponding component has an intent filter defined.
解决
在 AndroidManifest.xml 中设置 android:exported = "true"
NDK路径报错
NDK at /Users/weiqing.twq/Library/Android/sdk/ndk/21.4.7075529 did not have a source.properties file
设置ndk.dir即可
ndk.dir=/Users/weiqing.twq/Library/Android/sdk/ndk/16.1.4479499
Kotlin 版本不匹配报错
Module was compiled with an incompatible version of Kotlin. The binary version of its metadata is 1.6.0, expected version is 1.4.0.

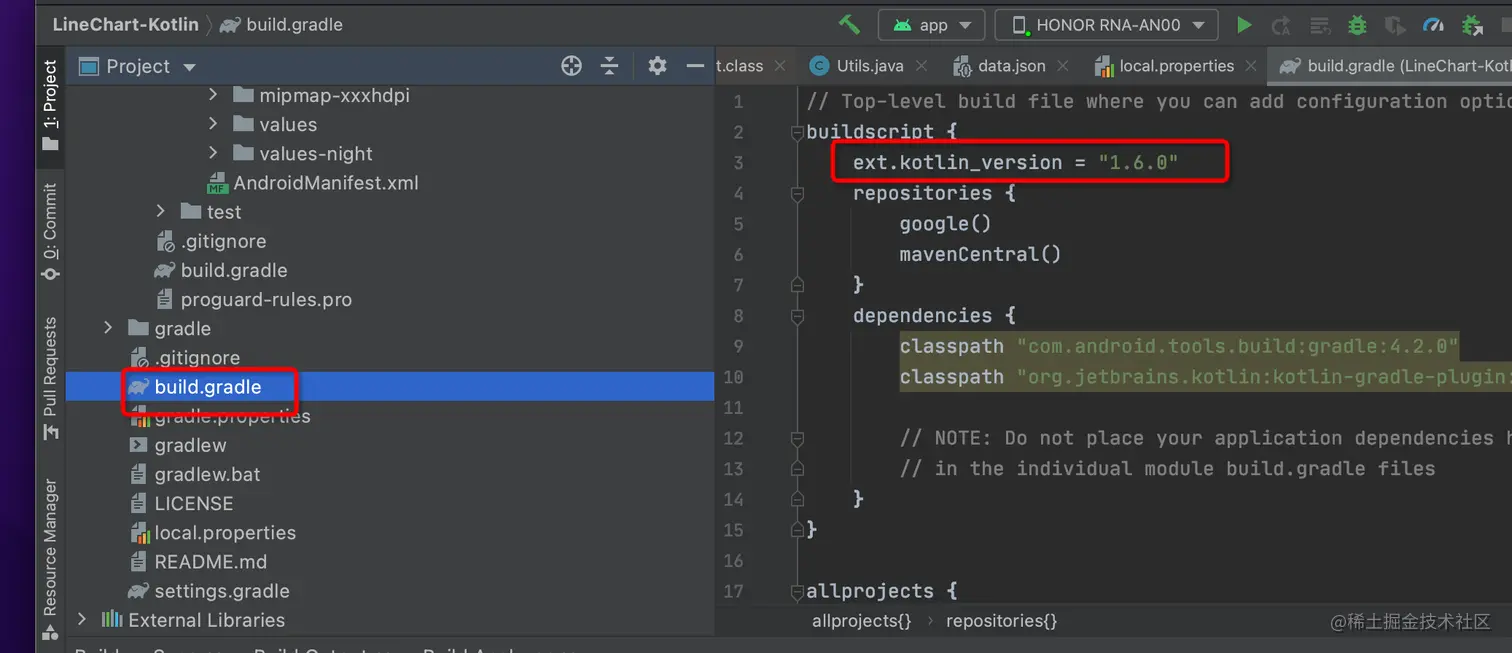

在工程的 build.gradle 设置提示的版本，我这提示的是1.6.0
ext.kotlin_version = "1.6.0"
最后的最后防水图一张
