1.java内存区域

JVM 是 Java Virtual Machine 的缩写 ；
Java 虚拟机在执行 Java 程序的过程中会把它管理的内存划分成若干个不同的数据区域


image.png 线程私有的：

  • 程序计数器
  • 虚拟机栈
  • 本地方法栈

线程共享的：

  • 堆
  • 方法区
  • 直接内存 (非运行时数据区的一部分)

1.1 程序计数器

程序计数器是一块较小的内存空间，可以看作是当前线程所执行的字节码的行号指示器。字节码解释器工作时通过改变这个计数器的值来选取下一条需要执行的字节码指令，分支、循环、跳转、异常处理、线程恢复等功能都需要依赖这个计数器来完成

1.2 Java 虚拟机栈

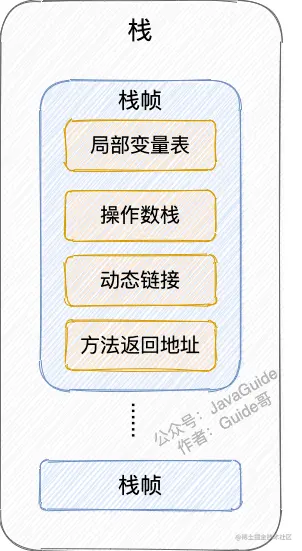

Java 虚拟机栈是由一个个栈帧组成，而每个栈帧中都拥有：局部变量表、操作数栈、动态链接、方法出口信息


局部变量表 主要存放了编译期可知的各种数据类型（boolean、byte、char、short、int、float、long、double）、对象引用（reference 类型，它不同于对象本身，可能是一个指向对象起始地址的引用指针，也可能是指向一个代表对象的句柄或其他与此对象相关的位置）。

操作数栈 主要作为方法调用的中转站使用，用于存放方法执行过程中产生的中间计算结果。另外，计算过程中产生的临时变量也会放在操作数栈中。

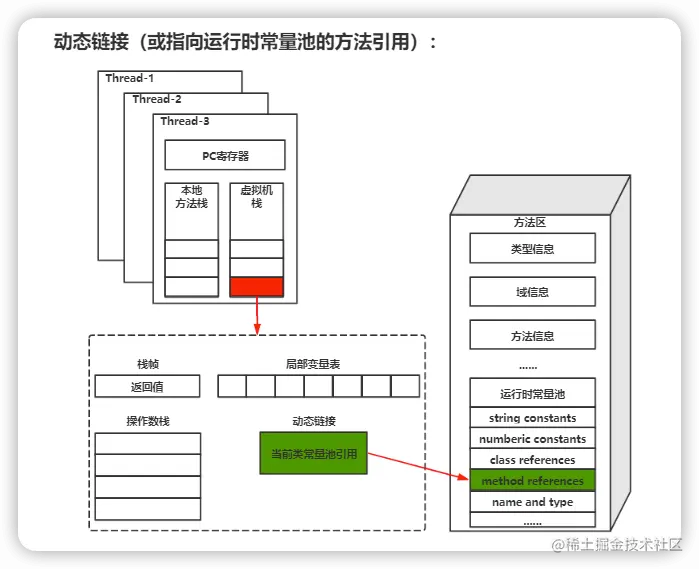

动态链接 主要服务一个方法需要调用其他方法的场景。在 Java 源文件被编译成字节码文件时，所有的变量和方法引用都作为符号引用（Symbilic Reference）保存在 Class 文件的常量池里。当一个方法要调用其他方法，需要将常量池中指向方法的符号引用转化其在内存地址中的直接引用。动态链接的作用就是为了将符号引用转换为调用方法的直接引用。


1.3 本地方法栈

虚拟机栈为虚拟机执行 Java 方法 （也就是字节码）服务，而本地方法栈则为虚拟机使用到的 Native 方法服务
带有一个native关键字修饰，而且不存在方法体，这种用native修饰的方法就是本地方法，这是使用C来实现的，然后一般这些方法都会放到一个叫做本地方法栈的区域；
本地方法被执行的时候，在本地方法栈也会创建一个栈帧，用于存放该本地方法的局部变量表、操作数栈、动态链接、出口信息

1.4 堆

此内存区域的唯一目的就是存放对象实例，几乎所有的对象实例以及数组都在这里分配内存。
Java 堆是垃圾收集器管理的主要区域，因此也被称作GC 堆（Garbage Collected Heap）

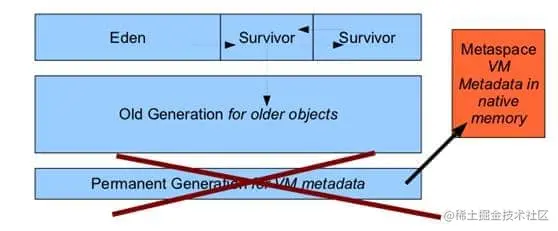

JDK 8 版本之后方法区（HotSpot 的永久代）被彻底移除了（JDK1.7 就已经开始了），取而代之是元空间，元空间使用的是直接内存

ps: 上图所示的 Eden 区、两个 Survivor 区都属于新生代（为了区分，这两个 Survivor 区域按照顺序被命名为 from 和 to），中间一层属于老年代

1.5 方法区

存储已被虚拟机加载的类信息、常量、静态变量、即时编译器编译后的代码等数据

1.6 运行时常量池

运行时常量池是方法区的一部分。Class 文件中除了有类的版本、字段、方法、接口等描述信息外，还有常量池表（用于存放编译期生成的各种字面量和符号引用）

1.7 直接内存

直接内存并不是虚拟机运行时数据区的一部分，也不是虚拟机规范中定义的内存区域，但是这部分内存也被频繁地使用。而且也可能导致 OutOfMemoryError 错误出现。

JDK1.4 中新加入的 NIO(New Input/Output) 类，引入了一种基于通道（Channel）与缓存区（Buffer）的 I/O 方式，它可以直接使用 Native 函数库直接分配堆外内存，然后通过一个存储在 Java 堆中的 DirectByteBuffer 对象作为这块内存的引用进行操作。这样就能在一些场景中显著提高性能，因为避免了在 Java 堆和 Native 堆之间来回复制数据

2. jvm堆垃圾回收

  • 在新生代中，每次收集都会有大量对象死去，所以可以选择”标记-复制“算法，只需要付出少量对象的复制成本就可以完成每次垃圾收集。
  • 而老年代的对象存活几率是比较高的，而且没有额外的空间对它进行分配担保，所以我们必须选择“标记-清除”或“标记-整理”算法进行垃圾收集

2.1 标记-复制算法

它可以将内存分为大小相同的两块，每次使用其中的一块。当这一块的内存使用完后，就将还存活的对象复制到另一块去，然后再把使用的空间一次清理掉。这样就使每次的内存回收都是对内存区间的一半进行回收。

2.2 标记-清除算法

该算法分为“标记”和“清除”阶段：首先标记出所有不需要回收的对象，在标记完成后统一回收掉所有没有被标记的对象。它是最基础的收集算法，后续的算法都是对其不足进行改进得到。这种垃圾收集算法会带来两个明显的问题：

  1. 效率问题
  2. 空间问题（标记清除后会产生大量不连续的碎片）

2.3 标记-整理算法

根据老年代的特点提出的一种标记算法，标记过程仍然与“标记-清除”算法一样，但后续步骤不是直接对可回收对象回收，而是让所有存活的对象向一端移动，然后直接清理掉端边界以外的内存。

3. 类文件结构

JVM 可以理解的代码就叫做字节码（即扩展名为 .class 的文件）；
Java 语言通过字节码的方式，在一定程度上解决了传统解释型语言执行效率低的问题，同时又保留了解释型语言可移植的特点

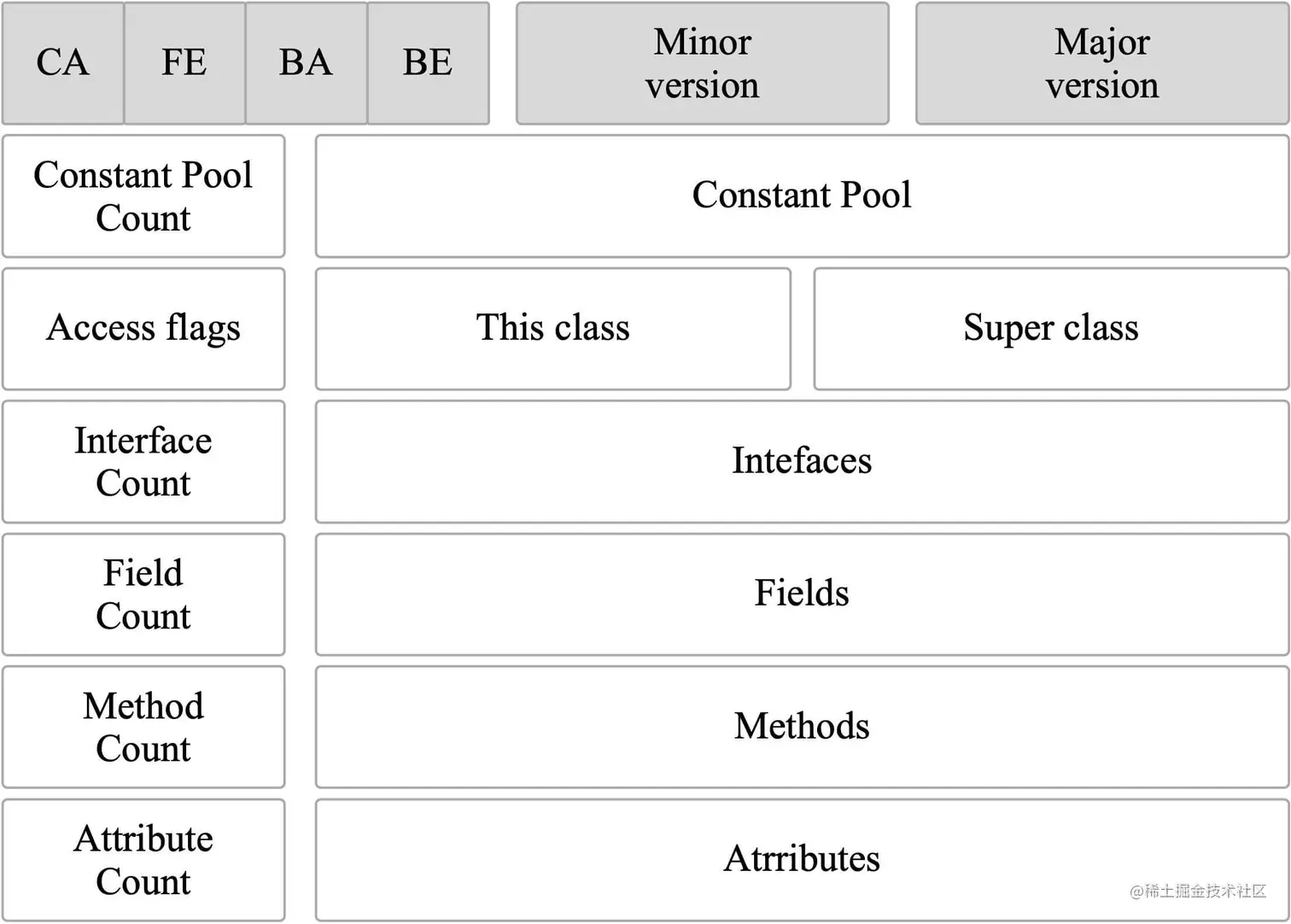

image.png Class 文件通过 ClassFile 定义，有点类似 C 语言的结构体。

ClassFile 的结构如下

ClassFile {
   u4             magic; //Class 文件的标志
   u2             minor_version;//Class 的小版本号
   u2             major_version;//Class 的大版本号
   u2             constant_pool_count;//常量池的数量
   cp_info        constant_pool[constant_pool_count-1];//常量池
   u2             access_flags;//Class 的访问标记
   u2             this_class;//当前类
   u2             super_class;//父类
   u2             interfaces_count;//接口
   u2             interfaces[interfaces_count];//一个类可以实现多个接口
   u2             fields_count;//Class 文件的字段属性
   field_info     fields[fields_count];//一个类会可以有多个字段
   u2             methods_count;//Class 文件的方法数量
   method_info    methods[methods_count];//一个类可以有个多个方法
   u2             attributes_count;//此类的属性表中的属性数
   attribute_info attributes[attributes_count];//属性表集合
}

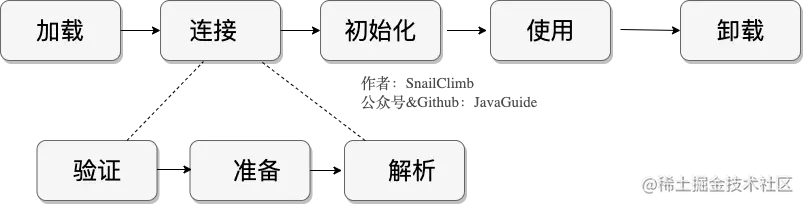

4.类加载过程


4.1 加载

类加载过程的第一步，主要完成下面 3 件事情：

  1. 通过全类名获取定义此类的二进制字节流
  2. 将字节流所代表的静态存储结构转换为方法区的运行时数据结构
  3. 在内存中生成一个代表该类的 Class 对象，作为方法区这些数据的访问入口

加载阶段和连接阶段的部分内容是交叉进行的

4.2 准备

准备阶段是正式为类变量分配内存并设置类变量初始值的阶段，这些内存都将在方法区中分配

4.3 解析

解析阶段是虚拟机将常量池内的符号引用替换为直接引用的过程。解析动作主要针对类或接口、字段、类方法、接口方法、方法类型、方法句柄和调用限定符 7 类符号引用进行。

符号引用就是一组符号来描述目标，可以是任何字面量。直接引用就是直接指向目标的指针、相对偏移量或一个间接定位到目标的句柄。在程序实际运行时，只有符号引用是不够的，举个例子：在程序执行方法时，系统需要明确知道这个方法所在的位置。Java 虚拟机为每个类都准备了一张方法表来存放类中所有的方法。当需要调用一个类的方法的时候，只要知道这个方法在方法表中的偏移量就可以直接调用该方法了。通过解析操作符号引用就可以直接转变为目标方法在类中方法表的位置，从而使得方法可以被调用。

综上，解析阶段是虚拟机将常量池内的符号引用替换为直接引用的过程，也就是得到类或者字段、方法在内存中的指针或者偏移量

4.4 初始化

初始化阶段是执行初始化方法 <clinit> ()方法的过程，是类加载的最后一步，这一步 JVM 才开始真正执行类中定义的 Java 程序代码(字节码) 对于初始化阶段，虚拟机严格规范了有且只有 5 种情况下，必须对类进行初始化(只有主动去使用类才会初始化类)：

  1. 当遇到 new 、 getstatic、putstatic 或 invokestatic 这 4 条直接码指令时，比如 new 一个类，读取一个静态字段(未被 final 修饰)、或调用一个类的静态方法时。

    • 当 jvm 执行 new 指令时会初始化类。即当程序创建一个类的实例对象。
    • 当 jvm 执行 getstatic 指令时会初始化类。即程序访问类的静态变量(不是静态常量，常量会被加载到运行时常量池)。
    • 当 jvm 执行 putstatic 指令时会初始化类。即程序给类的静态变量赋值。
    • 当 jvm 执行 invokestatic 指令时会初始化类。即程序调用类的静态方法。

  2. 使用 java.lang.reflect 包的方法对类进行反射调用时如 Class.forname("..."), newInstance() 等等。如果类没初始化，需要触发其初始化。

  3. 初始化一个类，如果其父类还未初始化，则先触发该父类的初始化。

  4. 当虚拟机启动时，用户需要定义一个要执行的主类 (包含 main 方法的那个类)，虚拟机会先初始化这个类。

  5. MethodHandle 和 VarHandle 可以看作是轻量级的反射调用机制，而要想使用这 2 个调用， 就必须先使用 findStaticVarHandle 来初始化要调用的类。

  6. 「补充，来自issue745 (opens new window)」 当一个接口中定义了 JDK8 新加入的默认方法（被 default 关键字修饰的接口方法）时，如果有这个接口的实现类发生了初始化，那该接口要在其之前被初始化。

4.5 卸载

卸载类即该类的 Class 对象被 GC。

卸载类需要满足 3 个要求:

  1. 该类的所有的实例对象都已被 GC，也就是说堆不存在该类的实例对象。
  2. 该类没有在其他任何地方被引用
  3. 该类的类加载器的实例已被 GC

5. 类加载器

所有的类都由类加载器加载，加载的作用就是将 .class文件加载到内存。 JVM 中内置了三个重要的 ClassLoader，除了 BootstrapClassLoader 其他类加载器均由 Java 实现且全部继承自java.lang.ClassLoader：

  1. BootstrapClassLoader(启动类加载器) ：最顶层的加载类，由 C++实现，负责加载 %JAVA_HOME%/lib目录下的 jar 包和类或者被 -Xbootclasspath参数指定的路径中的所有类。
  2. ExtensionClassLoader(扩展类加载器) ：主要负责加载 %JRE_HOME%/lib/ext 目录下的 jar 包和类，或被 java.ext.dirs 系统变量所指定的路径下的 jar 包。
  3. AppClassLoader(应用程序类加载器) ：面向我们用户的加载器，负责加载当前应用 classpath 下的所有 jar 包和类。
  4. Custom ClassLoader：自定义的类加载器

5.1 双亲委派模型介绍

每一个类都有一个对应它的类加载器。系统中的 ClassLoader 在协同工作的时候会默认使用 双亲委派模型 。即在类加载的时候，系统会首先判断当前类是否被加载过。已经被加载的类会直接返回，否则才会尝试加载。加载的时候，首先会把该请求委派给父类加载器的 loadClass() 处理，因此所有的请求最终都应该传送到顶层的启动类加载器 BootstrapClassLoader 中。当父类加载器无法处理时，才由自己来处理。当父类加载器为 null 时，会使用启动类加载器 BootstrapClassLoader 作为父类加载器。


参考： javaguide.cn/java/jvm/cl…
