什么是类图
统一建模语言（Unified Modeling Language，缩写UML）是非专利的第三代建模和规约语言。
UML是一种开放的方法，用于说明、可视化、构建和编写一个正在开发的、面向对象的、软件密集系统的制品的开放方法。
类图的元素
01 类
类是具有相似结构、行为和关系的一组对象的描述符，是面向对象系统中最重要的构造块。
如下图所示，就表示一个类：
三个格子从上到下分别表示：
- 类名称或者是接口名称（如果抽象类，那么名称是斜体）
- 类的特征（一般是类的字段和属性可以为空）
- 类的操作（一般是类的方法或者行为） 它们前边的符号有以下几类：
+ 代表 public
- 代表 private
# 代表 protect
02 类的关系
除了类，类图中还有一个重要元素，即类之间的关系。
（1）依赖关系（用虚线表示+ 尖箭头表示）
所谓依赖关系，就是构造这个类的时候，需要依赖其他的类。 可以简单的理解，就是一个类A使用到了另一个类B，而这种使用关系是具有偶然性的、、临时性的、非常弱的，但是B类的变化会影响到A；比如某人要过河，需要借用一条船，此时人与船之间的关系就是依赖； 表现在代码层面，为类B作为参数被类A在某个method方法中使用。

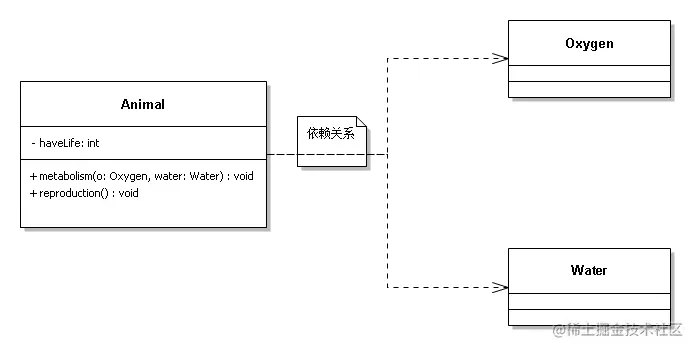

如下图所示：
metabolism 方法中需要 传入 Oxygen 和Water 两个类型的参数，所以 Aminal 类就和Oxygen和Water类建立了依赖关系。
（2）继承、泛化关系（用带空心三角形的实线表示）
继承关系也叫泛化关系，指的是一个类（称为子类、子接口）继承另外的一个类（称为父类、父接口）的功能，并可以增加它自己的新功能的能力，继承是类与类或者接口与接口之间最常见的关系。
继承用实线空心箭头表示，由子类指向父类。

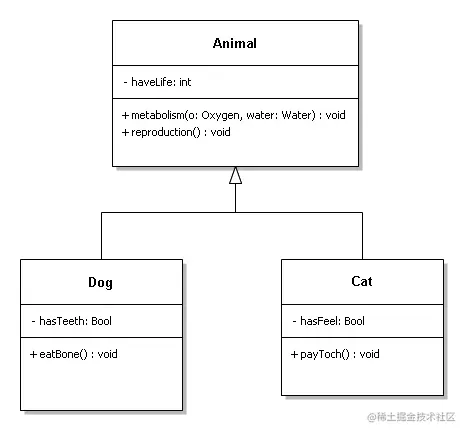

如下图：Dog和Cat 都继承了Animal 都是 Animal的子类。
（3）实现关系（用带空心三角形的虚线表示）
指的是一个class类实现interface接口（可以是多个）的功能；实现是类与接口之间最常见的关系；在Java中此类关系通过关键字implements明确标识，在iOS中我将其理解成代理的实现。
如下图所示：VipUser和SuperVipUser都实现了IUser,他们都有了walk功能
（4）关联关系（Association）
所谓关联关系，就是这个类有一个属性是其他类。
表现在代码层面，为被关联类B以类属性的形式出现在关联类A中，也可能是关联类A引用了一个类型为被关联类B的全局变量；

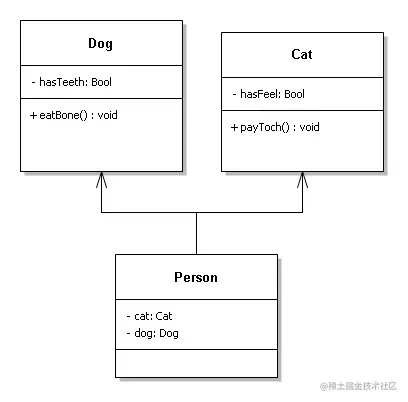

写一个Person类，他拥有一个宠物猫和宠物狗，他们之间的关系是关联。
（5）聚合关系（用带空心菱形的实线表示）
聚合是关联关系的一种特例，他体现的是整体与部分、拥有的关系，即has-a的关系，此时整体与部分之间是可分离的，他们可以具有各自的生命周期，部分可以属于多个整体对象，也可以为多个整体对象共享；比如计算机与CPU、公司与员工的关系等；表现在代码层面，和关联关系是一致的，只能从语义级别来区分；
特点： 部分对象的生命周期并不由整体对象来管理。也就是说，当整体对象已经不存在的时候，部分的对象还是可能继续存在的。比如，教室里包含了桌子，椅子，但是教室不存在，桌子椅子还可以单独存在。
（6）组合关系（用带实心菱形的实线表示）
组合关系同样是关联关系的一种，是比聚合关系还要强的关系。他体现的是一种contains-a的关系，这种关系比聚合更强，也称为强聚合；他同样体现整体与部分间的关系，但此时整体与部分是不可分的，整体的生命周期结束也就意味着部分的生命周期结束；比如你和你的大脑；表现在代码层面，和关联关系是一致的，只能从语义级别来区分；

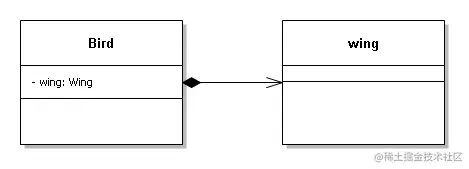

特点：在组合中，部分与整体生命期一致，部分与组合同时创建并同时消亡 。比如：鸟与翅膀的关系。
03总结

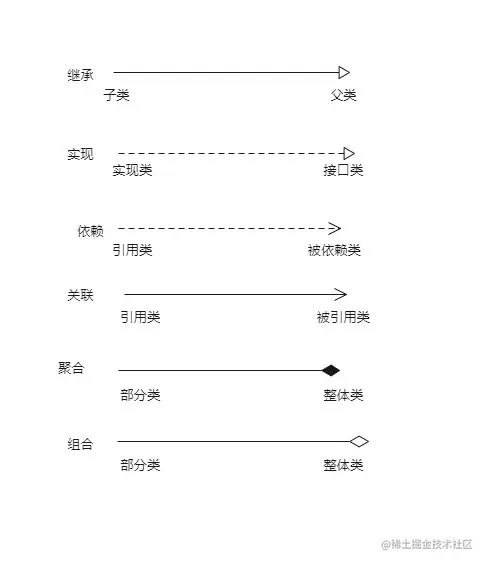

类图中类与类之间的关系主要由：继承、实现、依赖、关联、聚合、组合这六大类型。表示方式如下图
