在介绍了Talaiot的基础知识和默认的发布器之一InfluxDbPublisher之后，现在是深入了解最近在Talaiot 0.2.0发布的新发布器系列的时刻：TaskDependencyGraphPublishers。

你还记得图论吗？也许你还记得大学里的一些概念，或者你曾为Google或Facebook准备过面试。Dijkstra、DFS或BFS是其中的一些基本概念。然而，这仅仅是冰山一角。

在数学中，图论是对图的研究，它是用来为对象建模的数学结构。在计算机科学中，图被用来表示通信网络、数据组织、计算设备，但它在其他分支如生物学、化学或语言学中有其他应用。

一个图可以表示为一个有序的对，如G=(V,E)其中V是顶点（节点），E是边（关系）。我们有不同类型的图，取决于不同的属性，如边的方向、分配给每条边的权重或图是否包含循环。

图无处不在，从垃圾收集器/内存管理到搜索引擎中的网页排名算法（PageRank），当然，我们在Android/Kotlin世界中也有例子。

例如，在我们喜爱的UI测试框架Espresso中，有一个TreeIterables类，用作迭代树形结构项目的实用方法。在这种情况下，树状结构将是我们被测试的UI视图的视图层次结构。该类包括DFS和BFS静态遍历方法。

发现的一个用法是在PositionAsserions中，用于断言UI上元素的相对位置。

Iterables.filter(breadthFirstViewTraversal(root),viewPredicate)
         .iterator()

在上一次Kotlin Konf中，Nikolay Igotti的精彩演讲 "Kotlin/Native Concurrency Model "提供了一个更高级的例子。在这次会议中，Nikolay深入探讨了Kotlin Native平台的并发问题和设计原则。在谈到不变性的其中一节中，他暴露了在复杂的图对象关系中运行复杂的可达性算法的问题。解决这个问题的方法之一是应用图论原理：任何对象图都可以浓缩为一个有向无环图，其较强的连接部分可以避免对整个图运行可达性算法。

www.youtube.com/watch?v=nw6…

Gradle中的图

Gradle是一个基于任务的构建系统。一个Task是一个构建的工作单元，例如，有些任务我们非常熟悉：compileKotlin，test或assembleDebug。一个任务可能依赖于其他任务，也可能被安排在另一个任务之后运行。Gradle确保所有任务的依赖关系都在其所有的依赖关系之后执行。所有任务和依赖关系的组成被表示为一个有向无环图（DAG）。

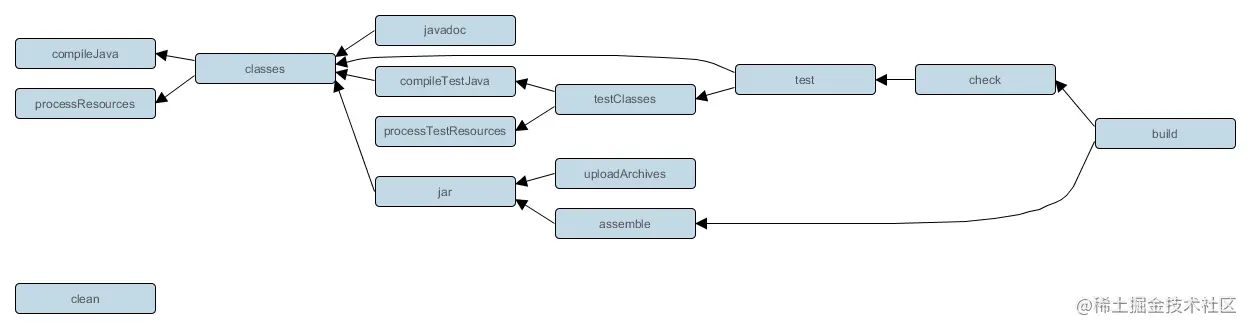

如果我们以默认的Java Plugin为例，我们可以注意到在执行build任务时包含的任务和它们的依赖关系。

docs.gradle.org/current/use…

jar任务只有在classes任务完成后才会被执行。这是有道理的，因为我们不想在前一个任务完成之前打包由编译器生成的类，同样，我们可以注意到我们需要先执行compileJava和processResources任务来执行classes任务。

也许你想知道我们如何知道哪些任务是依赖于某个特定的任务。如果我们想给一个给定的任务添加一个依赖关系，我们可以使用：Task.dependOn(java.lang.Object[])，但是不同的插件中包含的任务呢？

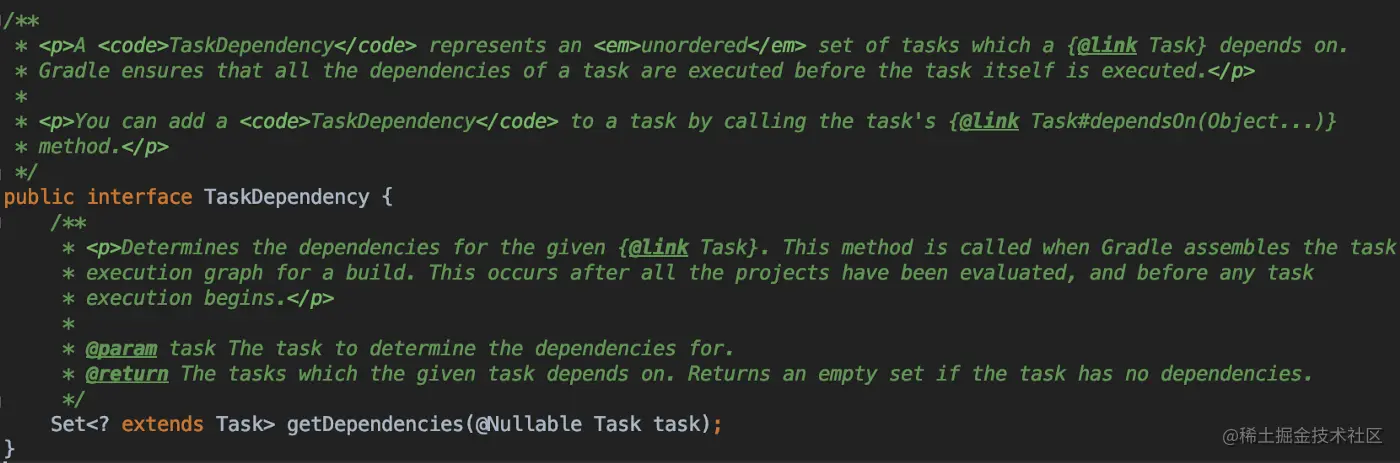

对于每个任务，在评估阶段，Gradle为构建组装任务执行图。这发生在所有项目被评估之后，任何任务执行开始之前。这些信息可以通过主任务接口的TaskDependency getTaskDependencies()来访问。

作为TaskDepdency类型。

在这里，Talaiot正在收集和提供一个给定任务的依赖信息。这些数据将被提供给后来被发布者使用的主要聚合任务实体。

TaskDependencyGraphPublisher

这是0.2.0版本中发布的新的发布器。它包括三种不同的输出/发布器和额外的配置，根据你对CI/本地构建的要求，包含/避免执行。

基本配置是。

TaskDependencyGraphPublisher中包含的默认发布者是HtmlPublisher、DotPublisher和GexfPublisher。

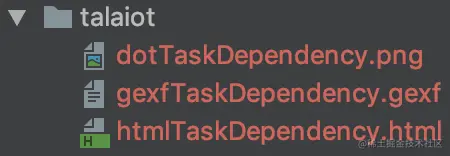

一旦构建完成，Talaiot将在${project.rootDit}/$TALAIOT_OUTPUT_DIR中创建通过发布者配置定义的文件。

HtmlPublisher

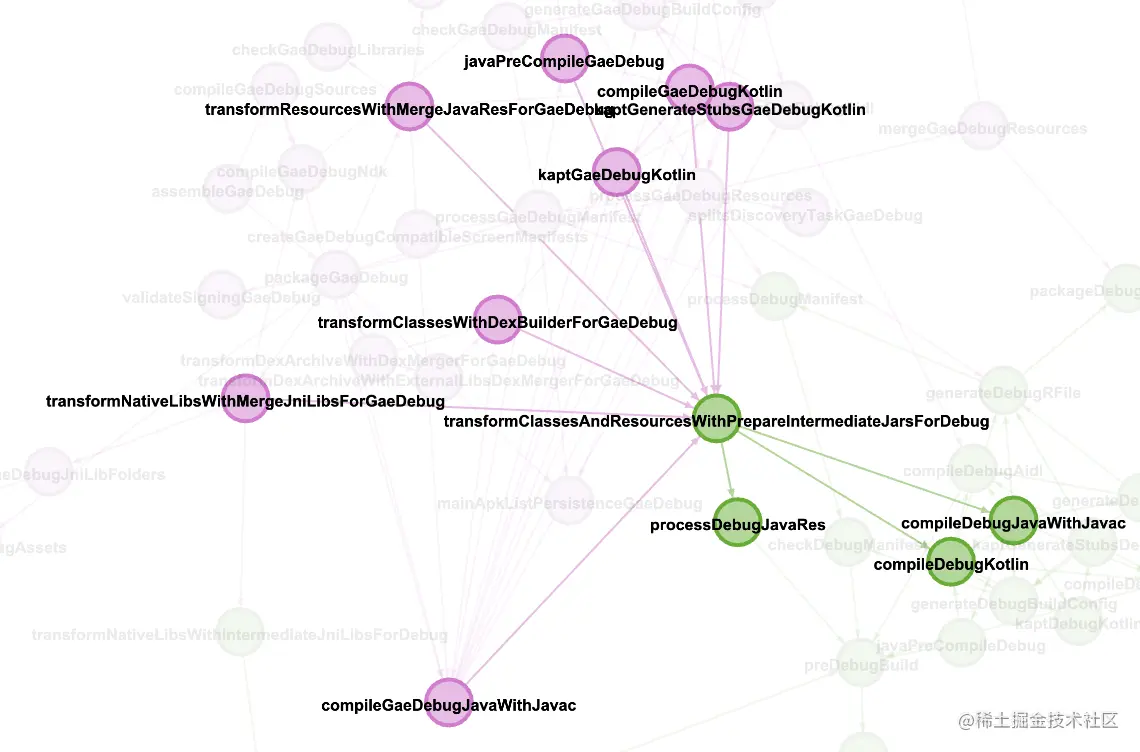

第一个包含的Publisher是HtmlPublisher，它使用了库vis.js（感谢warat wongmaneekit和Panjamapong Sermsawatsri的推荐）。它有助于显示任务的依赖性图。

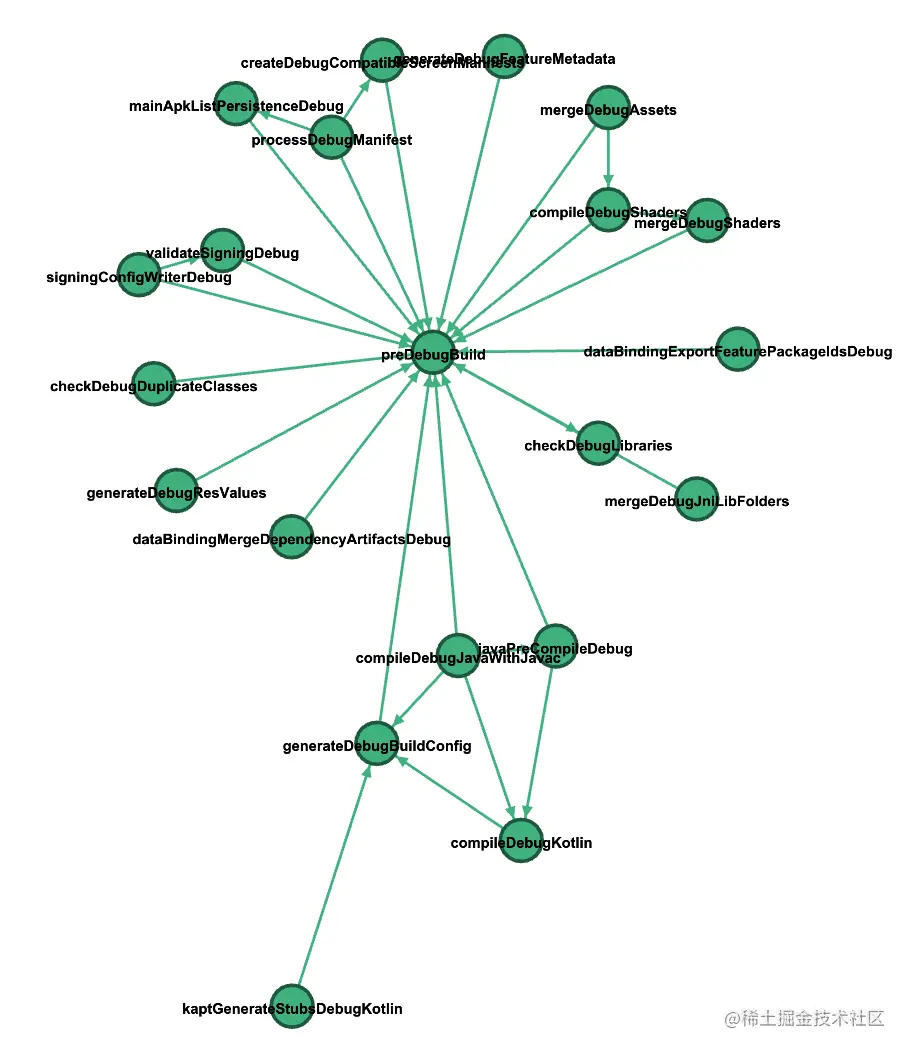

Kotlin模块的简单DAG

Publisher对于低密度的图来说效果很好，这意味着小模块或一个模块的特定任务。在高密度图的情况下，可视化变得更加困难。

然而，由于该库，你可以缩放和分组不同的任务。结果是按模块分类的。

DotPublisher

DOT是套件GraphViz的文本文件格式。它有一个流畅的语法来描述网络数据，包括子图和元素的出现。

digraph graphname {
    assemble -> compileJava -> compileKotlin;
    compileJava -> classes;
}

现在的用法已经非常广泛了，许多插件和工具都在使用这种格式，例如可以查看Vinay Shetty的这篇文章，他解释了为Tinder的有限状态机的Kotlin DSL State Machine Library创建的插件，用来表示状态机图。

如果你喜欢检查该格式的不同可能性，GraphViz提供了一个网络版来开始玩。

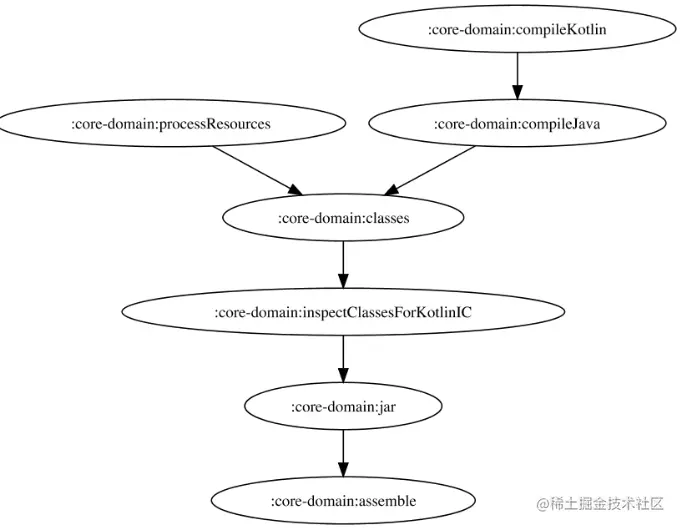

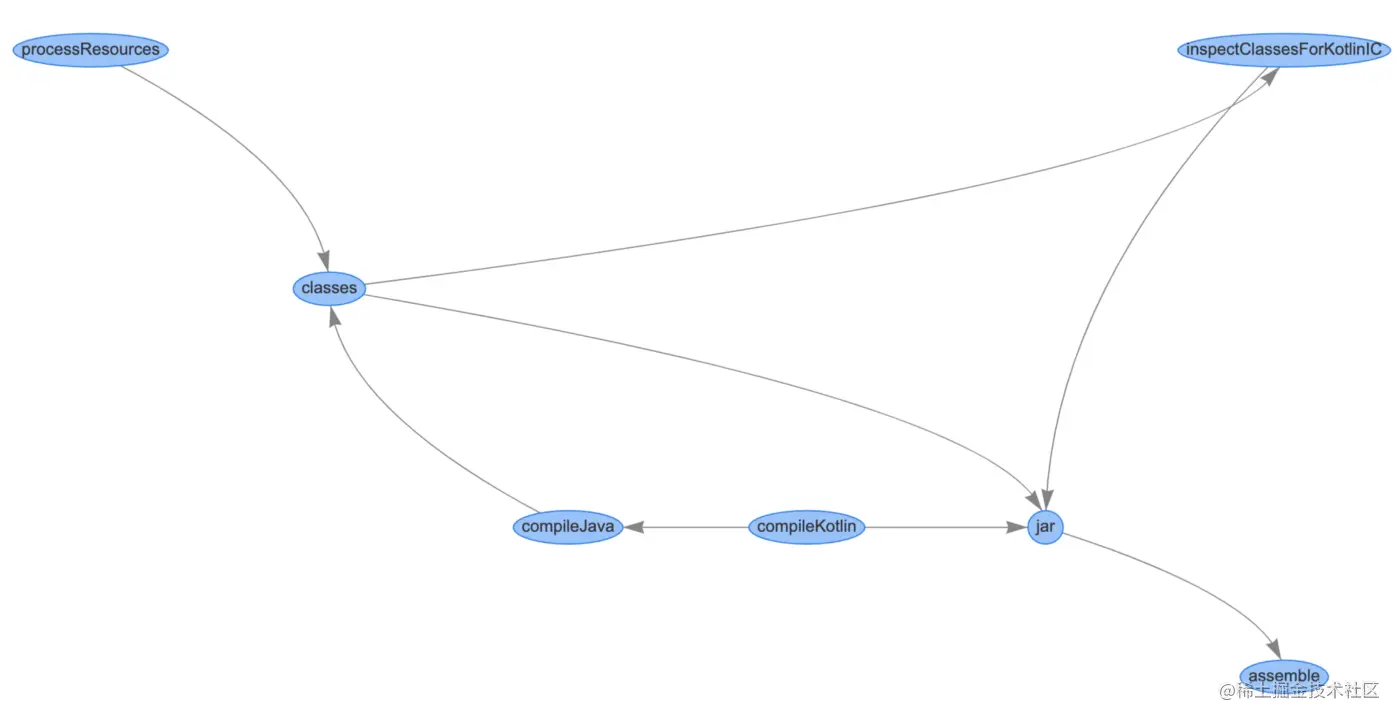

让我们回到Publisher，一旦我们完成了构建，并使用DotPublisher对Talaiot进行了配置，就会产生一个带有任务依赖图信息的png。

github.com/cdsap/Kotli… 的核心-域组合

发布者使用graphviz-java来创建graphviz模型并将其转换成漂亮的图形。

GexfPublisher

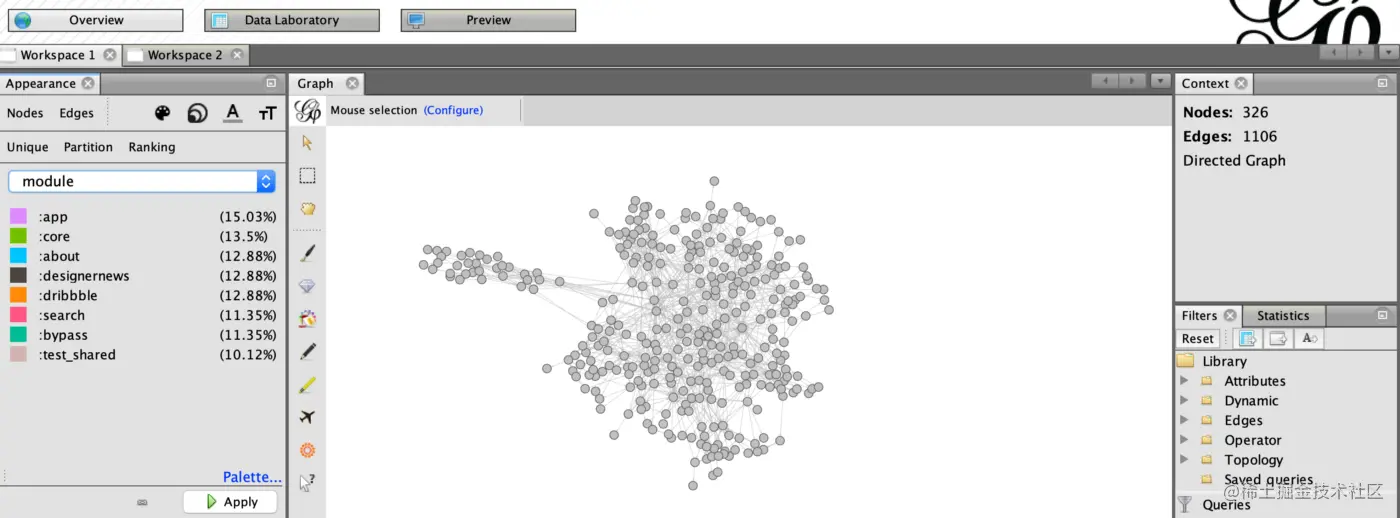

GEXF格式是一种用于描述复杂网络结构的语言。它开始于2007年的Gephi项目，是一个开放的图形Viz平台。一个简单的图将是。

<?xml version="1.0" encoding="UTF-8"?>
<gexf xmlns="http://www.gexf.net/1.2draft" version="1.3">
    <meta>
        <creator>Talaiot</creator>
        <description>Graph Dependency</description>
    </meta>
    <graph mode="static" defaultedgetype="directed">
      <node id="0" label="compileKotlin"/>
      <node id="1" label="compileJava"/>
      <edge id="0" source="1" target="0" />
    </graph>
</gexf>

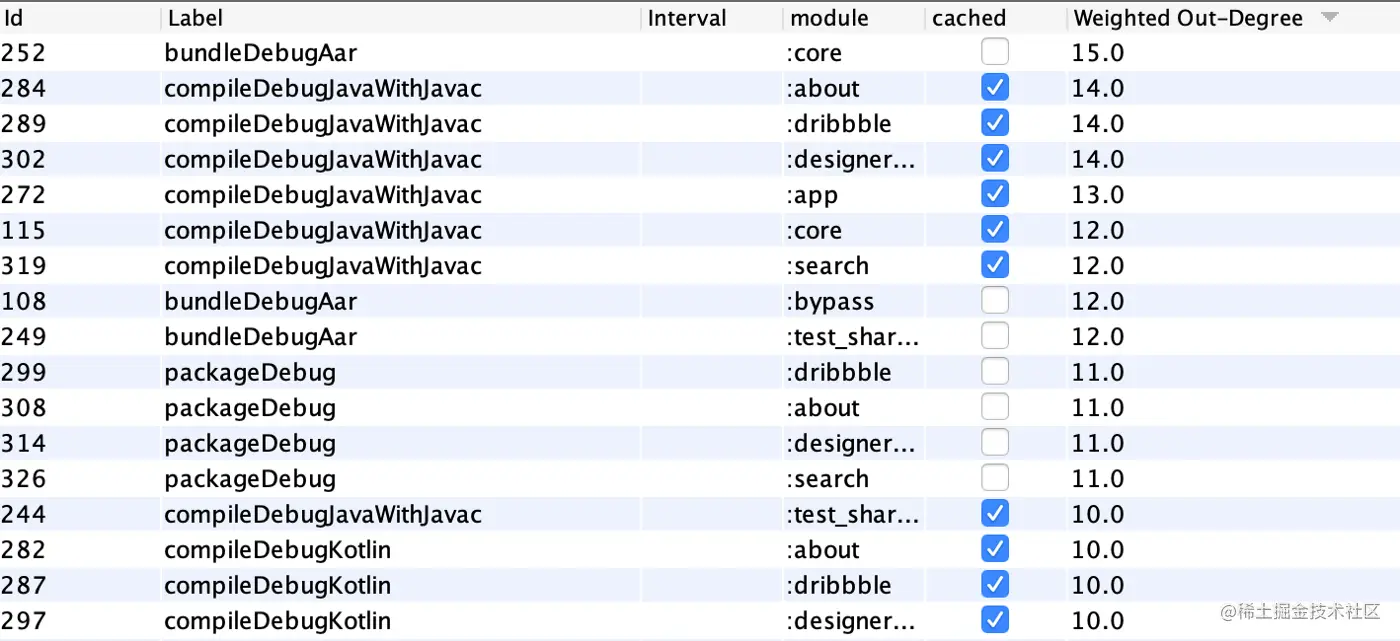

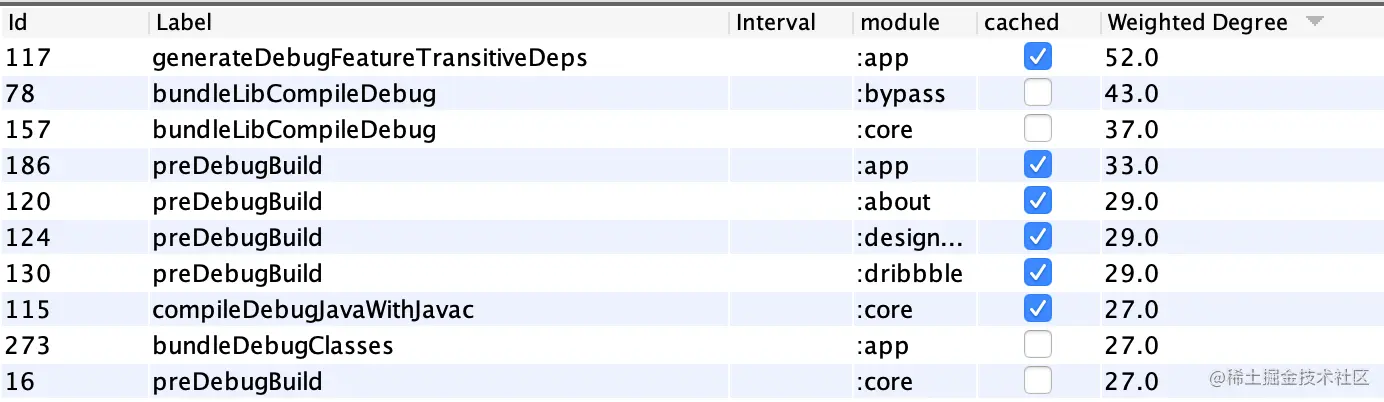

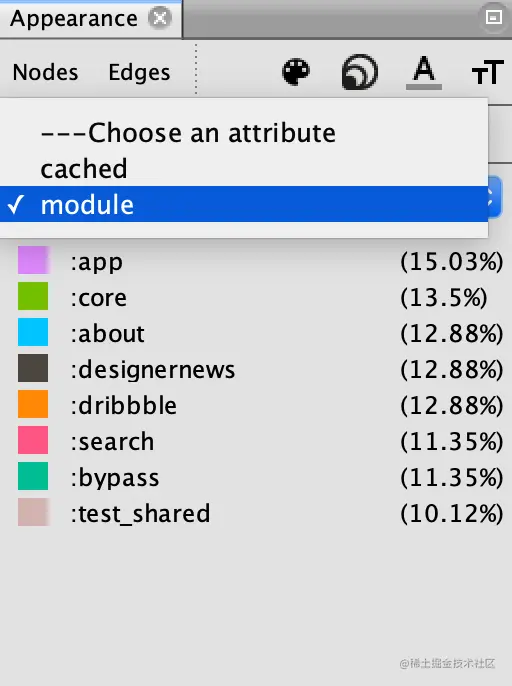

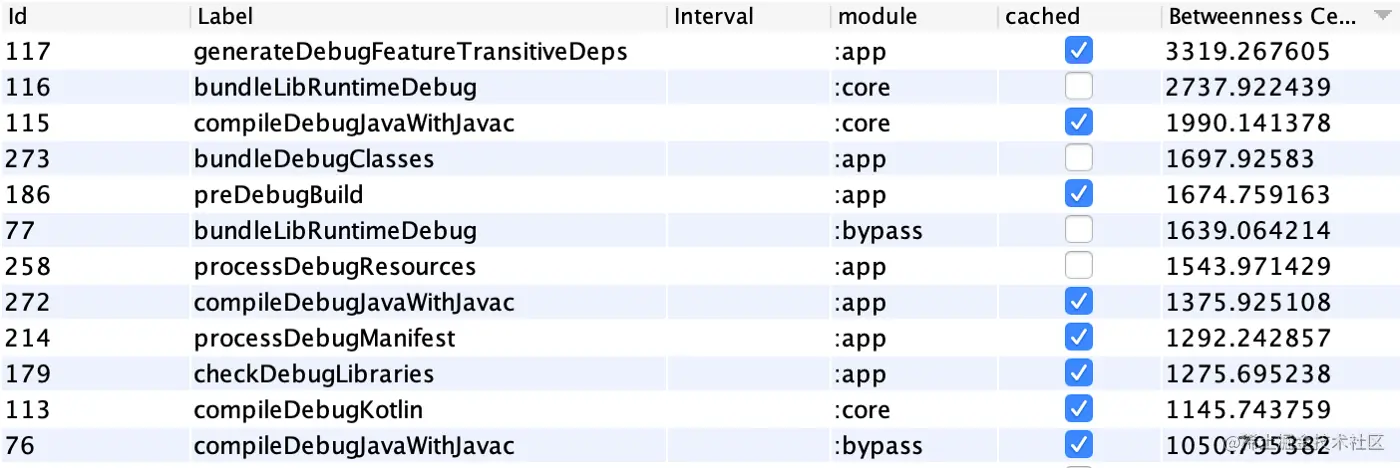

在这里我们定义了图的主要组成部分节点和边作为节点图的子节点。此外，格式规范允许你为图定义更多的属性。Talaiot正在提供额外的属性，模块和缓存。

<attributes class="node">
   <attribute id="0" title="module" type="string"/>
   <attribute id="1" title="cached" type="boolean">
         <default>false</default>
    </attribute>
</attributes>
<node id="4" label="preDebugBuild">
    <attvalues>
        <attvalue for="0" value=":core"/>
        <attvalue for="1" value="false"/>
    </attvalues>
</node>
