I/O口的八种工作方式：

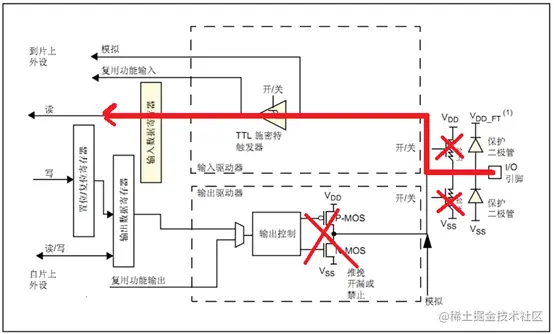

输入浮空：
浮空输入状态下，IO的电平状态是不确定的，完全由外部输入决定，如果在该引脚悬空的情况下，读取该端口的电平是不确定的。通常该模式用于接一些传感器的信号端或者按键等外设，通过读取外部信号的电平变化确定该状态。

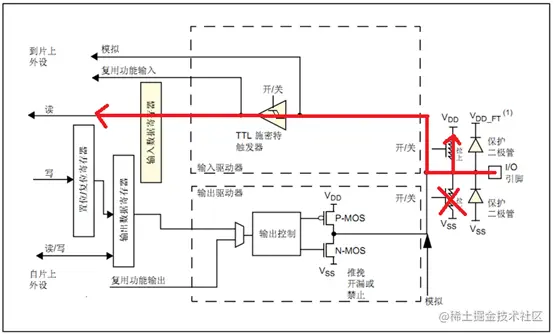

输入上拉：
内部接上拉电阻，作用就是把默认电压拉高 ，相当于单片机上电后在该模式下默认GPIO引脚为高电平。当外部输入一个低电平时，该引脚也会变成低电平。

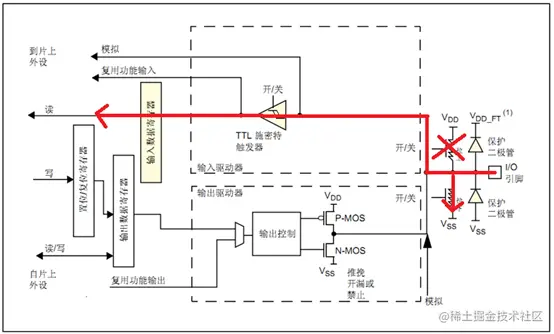

输入下拉：
内部接下拉电阻，作用就是把默认电压拉成低电平 ，相当于单片机上电后在该模式下默认GPIO引脚为低电平。当外部输入一个高电平时，该引脚也会变成高电平。

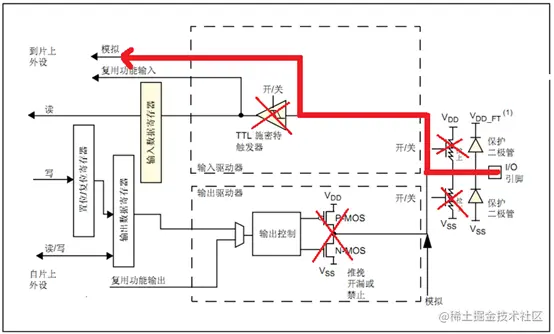

模拟输入：
即关闭施密特触发器，将电压信号传送到片上外设模块（不接上、下拉电阻）。通常是用于ADC采集电压输入通道，进行AD转换。
开漏输出：

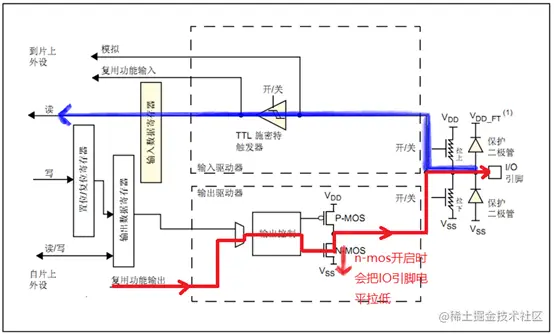

开漏输出模式下，只有N-MOS管工作，当我们输出控制为0时，N-mos管导通，这个时候会把I/O引脚的电平通过N-mos拉到地，I/O端口的电平变成低电平。当我们输出控制为1时，则P-MOS管和N-MOS管都会关闭，输出指令就不会起作用。同时I/O端口的电平状态由外部的上拉电阻或者下拉电阻决定，如果没有上拉或者下拉 IO口就处于悬空状态。（注意，悬空状态下的电平是不确定的）。同时，施密特触发器处于打开状态，意味着I/O端口的电平可以通过输入电路进行读取；需要注意，I/O端口的电平不一定是输出的电平。通常使用开漏输出时外部要加一个上拉电阻。
推挽式输出：

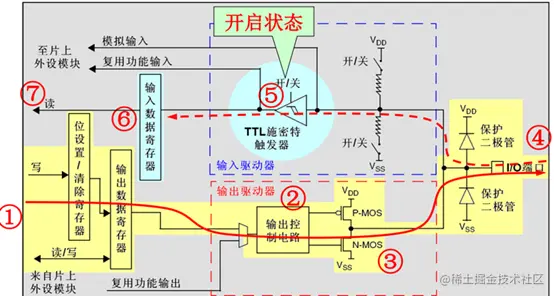

N-MOS管和P-MOS管都工作
控制输出为0（低电平）时，P-MOS管关闭，N-MOS管导通，I/O端口的电平为低电平。
控制输出为1（高电平）时，P-MOS管导通，N-MOS管关闭，I/O端口的电平为高电平。
同时，施密特触发器处于打开状态，意味着I/O端口的电平可以通过输入电路进行读取；此时，I/O端口的电平一定是输出的电平。
推挽式复用功能：
复用推挽输出，与推挽输出功能类似，区别是——不再通过CPU直接输出寄存器的状态，而是通过其它外设输出高低电平。其它功能与推挽输出完全相同。
开漏复用功能：
复用开漏输出，与开漏输出功能类似，区别是——不再通过CPU直接输出寄存器的状态，而是通过其它外设输出高低电平。其它功能与开漏输出完全相同。
推挽输出与开漏输出的区别：推挽可以输出强高低电平（连接数字器件），开漏输出只可以输出强低电平，高电平得靠外部电阻拉高，适用于电流型驱动。
每个GPI/O端口有7个寄存器控制：
两个32位端口配置寄存器(GPIOx_CRL，GPIOx_CRH)
两个32位数据寄存器 (GPIOx_IDR和GPIOx_ODR，输入和输出)
一个32位置位/复位寄存器(GPIOx_BSRR)
一个16位复位寄存 器(GPIOx_BRR)
一个32位锁存寄存器(GPIOx_LCKR)
端口配置寄存器：

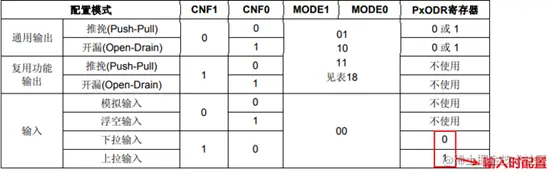

GPIOX_CRL ,GPIOx_CRH（C是Config，R是寄存器，L和H是low，high）每四位控制一个IO口，CRL控制0-7口，CRH控制8-15口

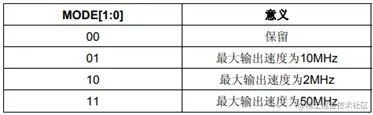

把每个IO口分为两半CNF[1,0],MODE[1,0]，两位配置具体输入输出模式，另外两位用来配置输入输出模式和速度。
当CRL寄存器配置输入模式的10，则通过ODR寄存器输入配置ODR0的0或1来选择下拉/上拉输入
数据寄存器 (GPIOx_IDR和GPIOx_ODR，输入和输出)：
只用低16位，IDR只读，ODR可读写。

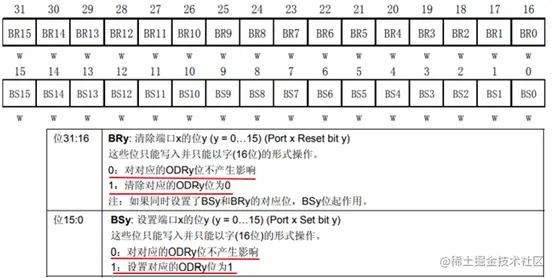

端口位设置/清除寄存器(GPIOx_BSRR)：
