Flowable流程引擎简单使用二

源码

https://gitee.com/pingfanrenbiji/flowable-springboot-demo

安装mysql 8

docker pull mysql

docker ps|grep mysql # 查看镜像id

docker run -id --name=mysql8 -p 33306:3306 -e MYSQL_ROOT_PASSWORD=123456 3218b38490ce(镜像id)

# 创建flowable-springboot数据库、编码utf8mb4

启动服务

会自动生成表结构

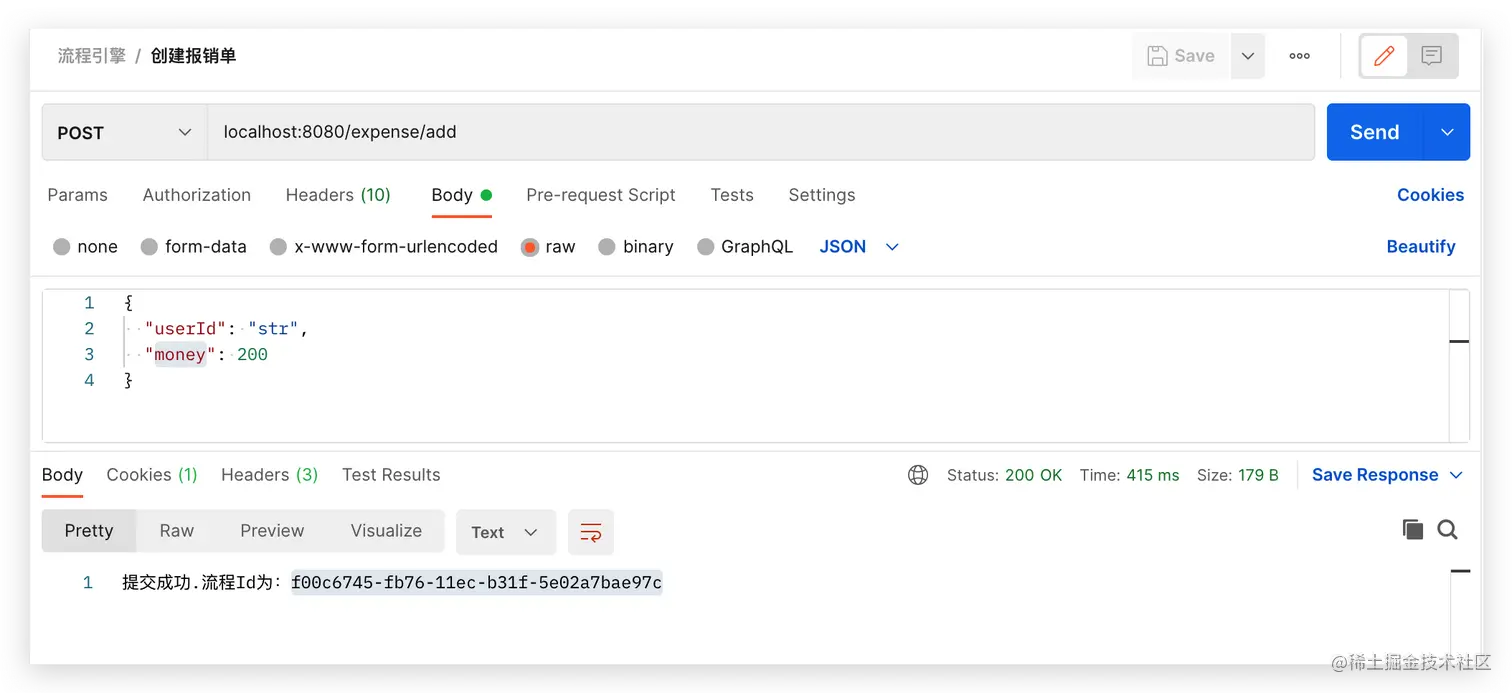

创建报销单

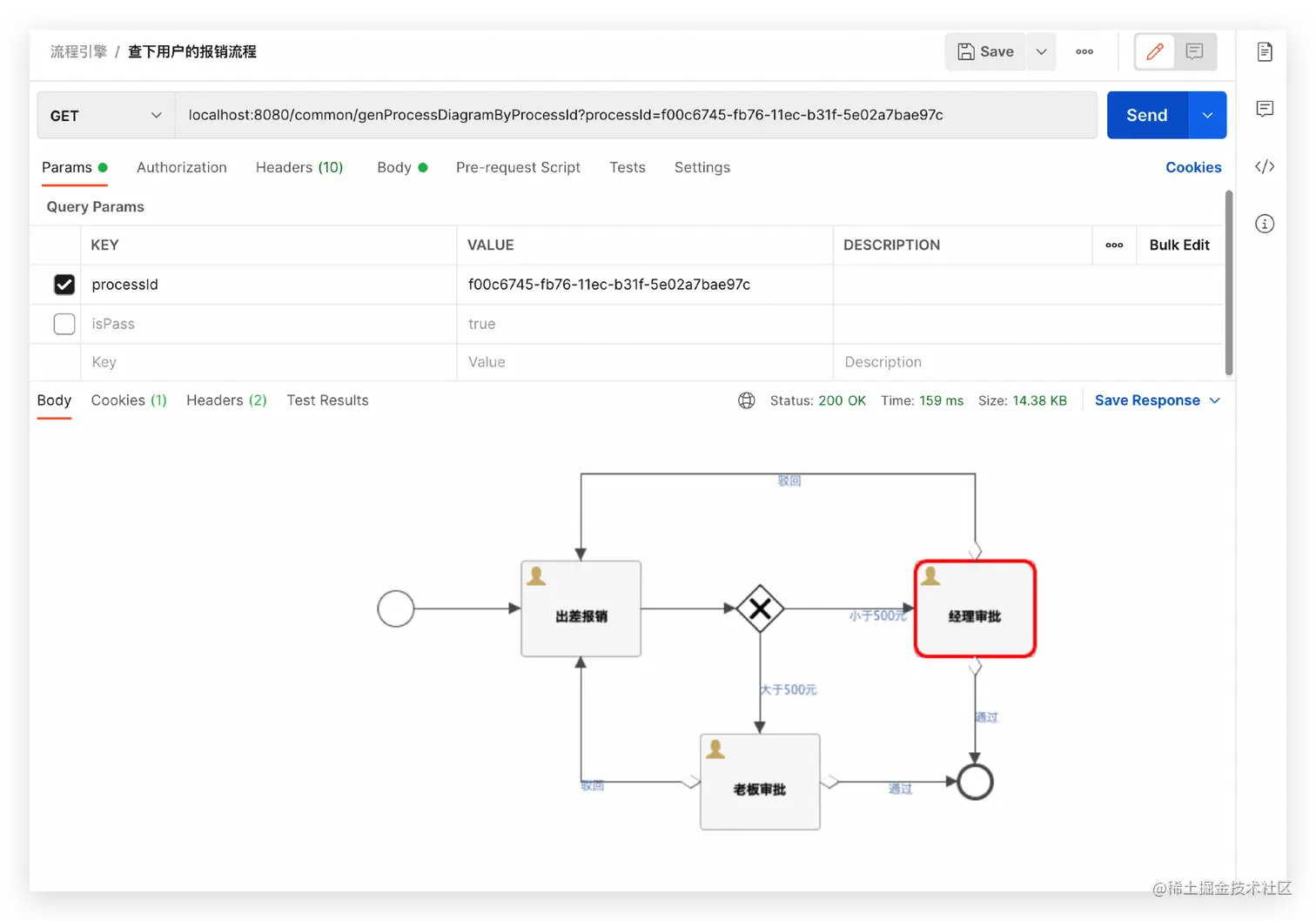

查看流程状态

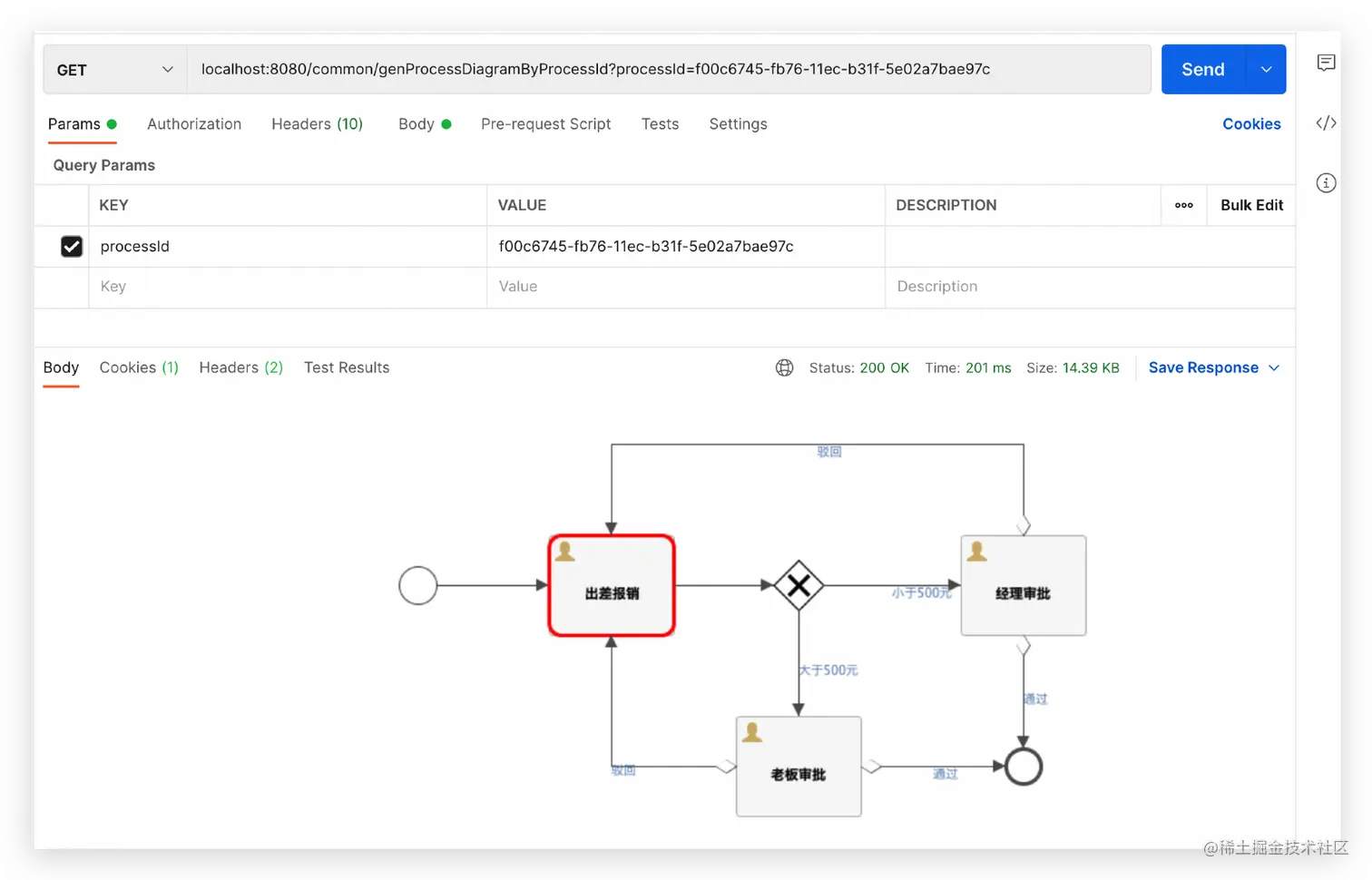

此时是未审批时候的报销流程图

创建报销单接口

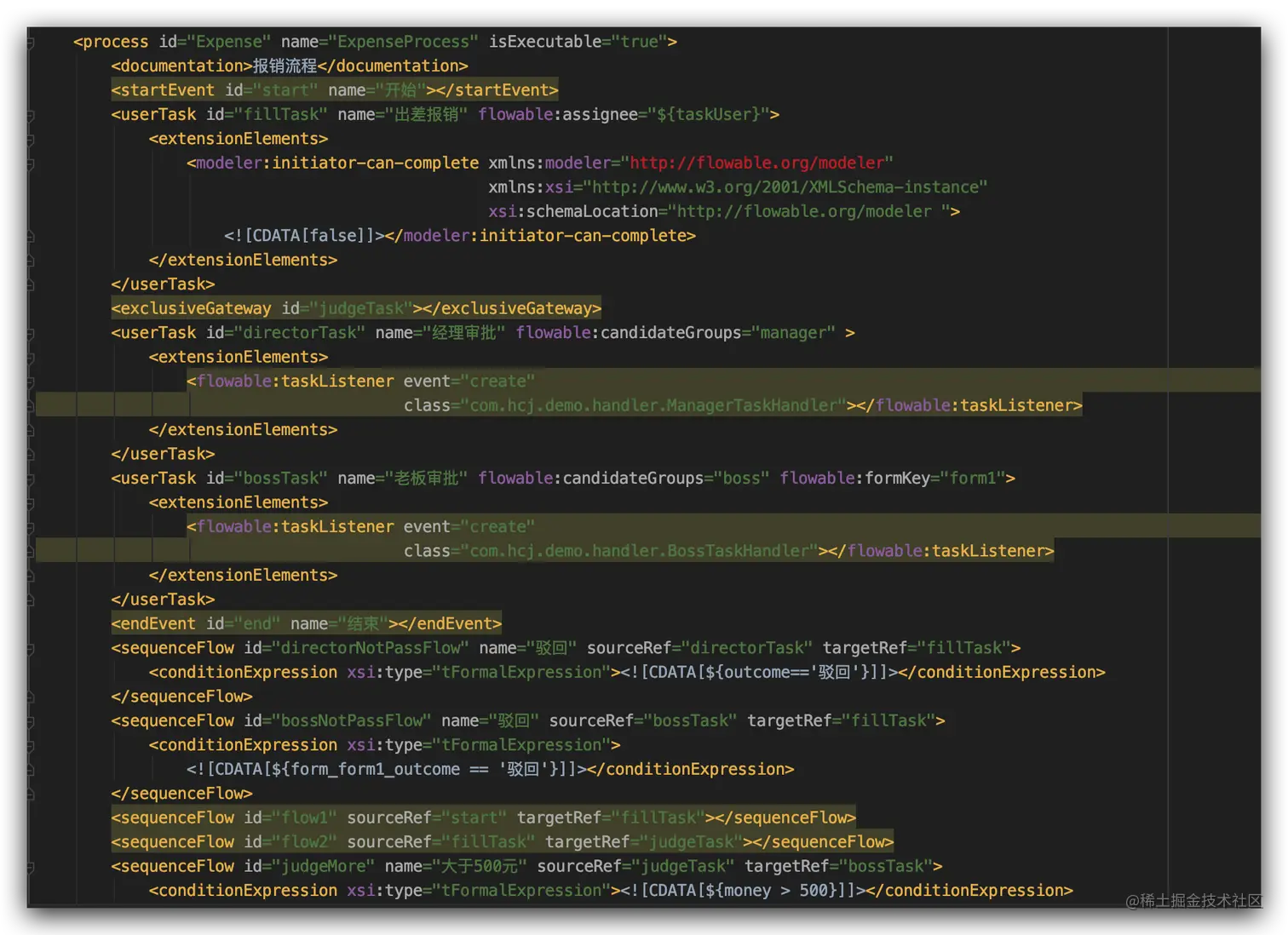

通过runtimeService.startProcessInstanceByKey方法发起一个流程，指定报销单流程模版xml文件，该xml模版可以由flowable web ui生成

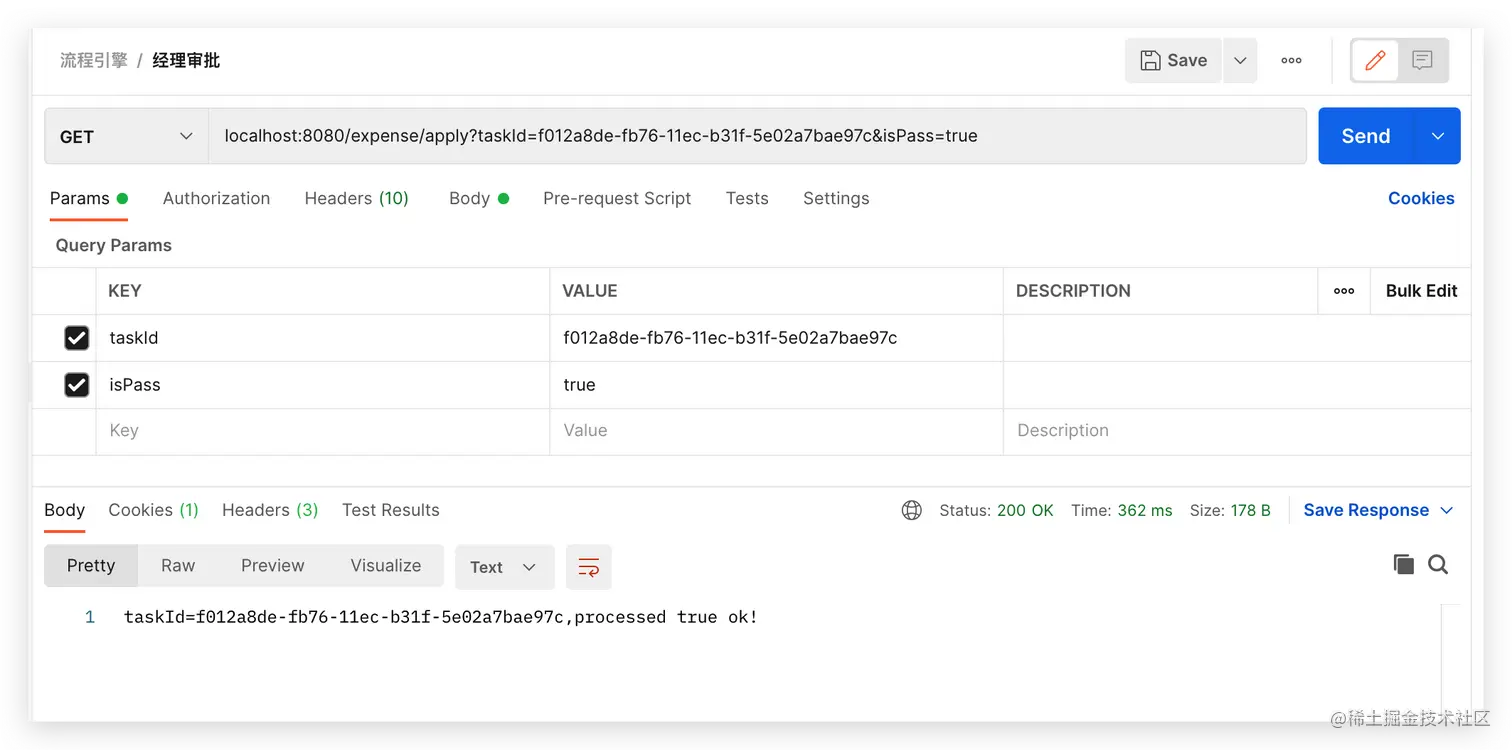

经理审批流程

再查看流程状态

这是到达经理审批的流程图

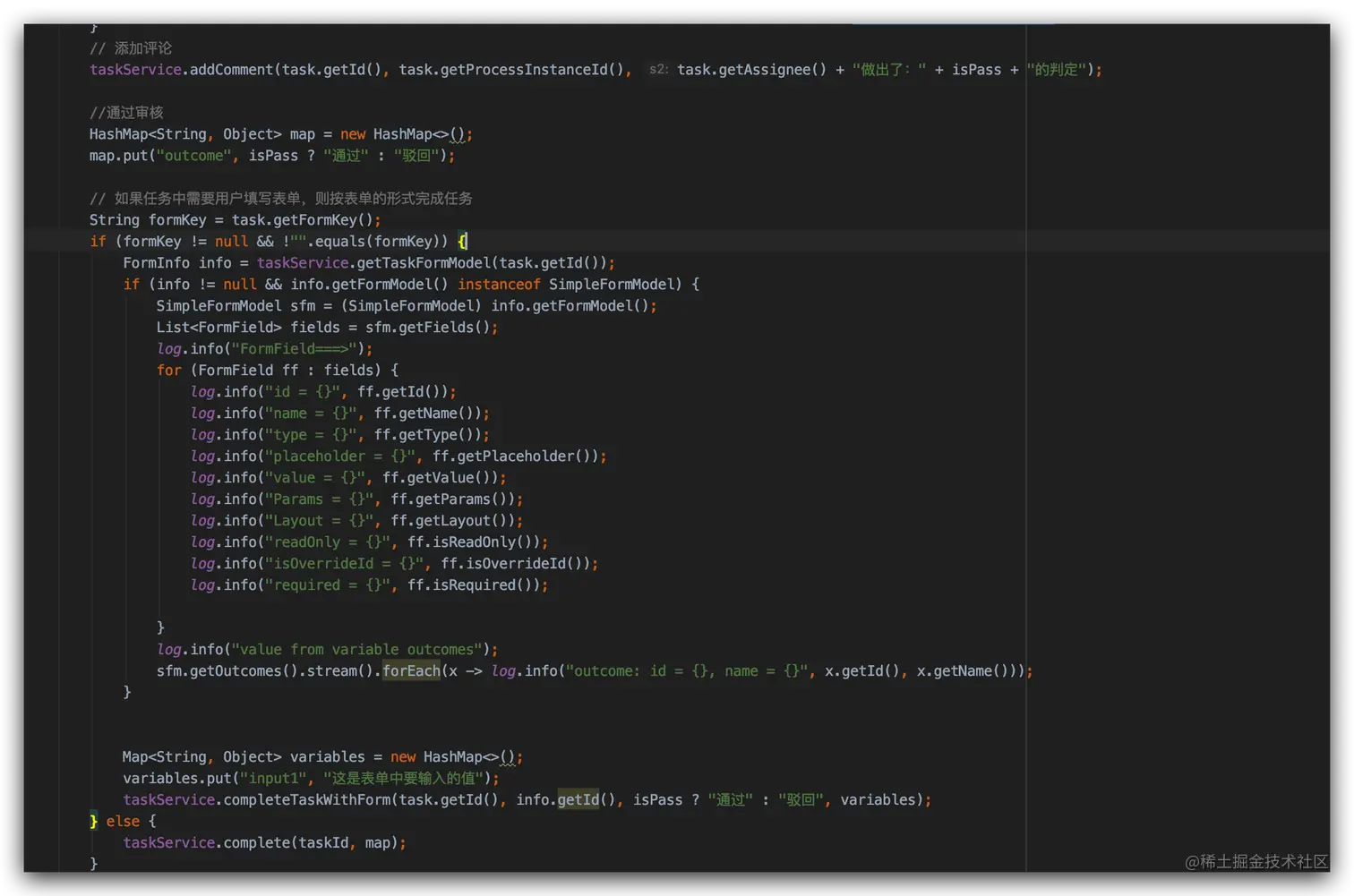

审批接口

taskService.addComment # 任务评论

taskService.getTaskFormModel # 获取表单

taskService.completeTaskWithForm # 通过或驳回

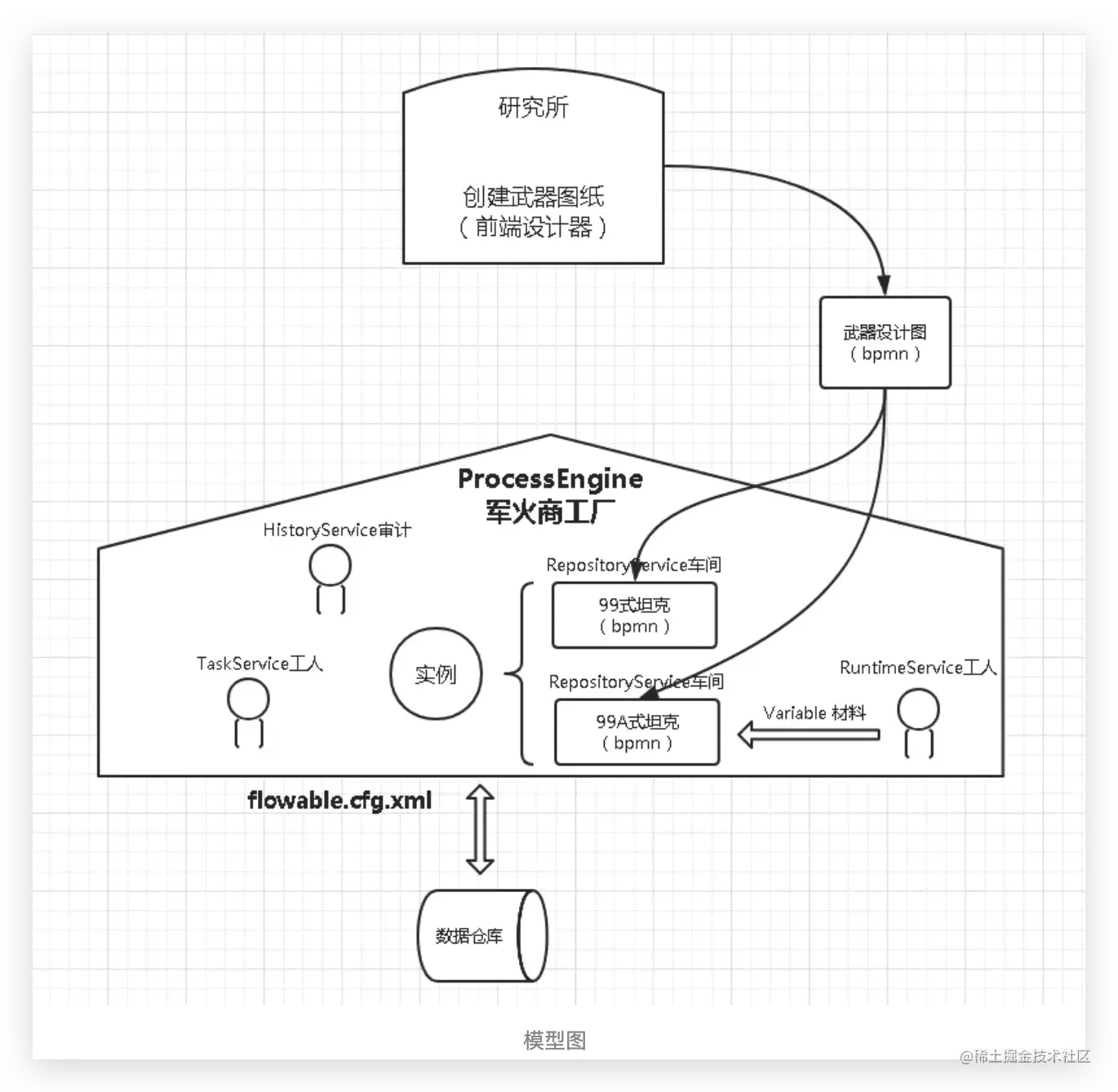

原理简介

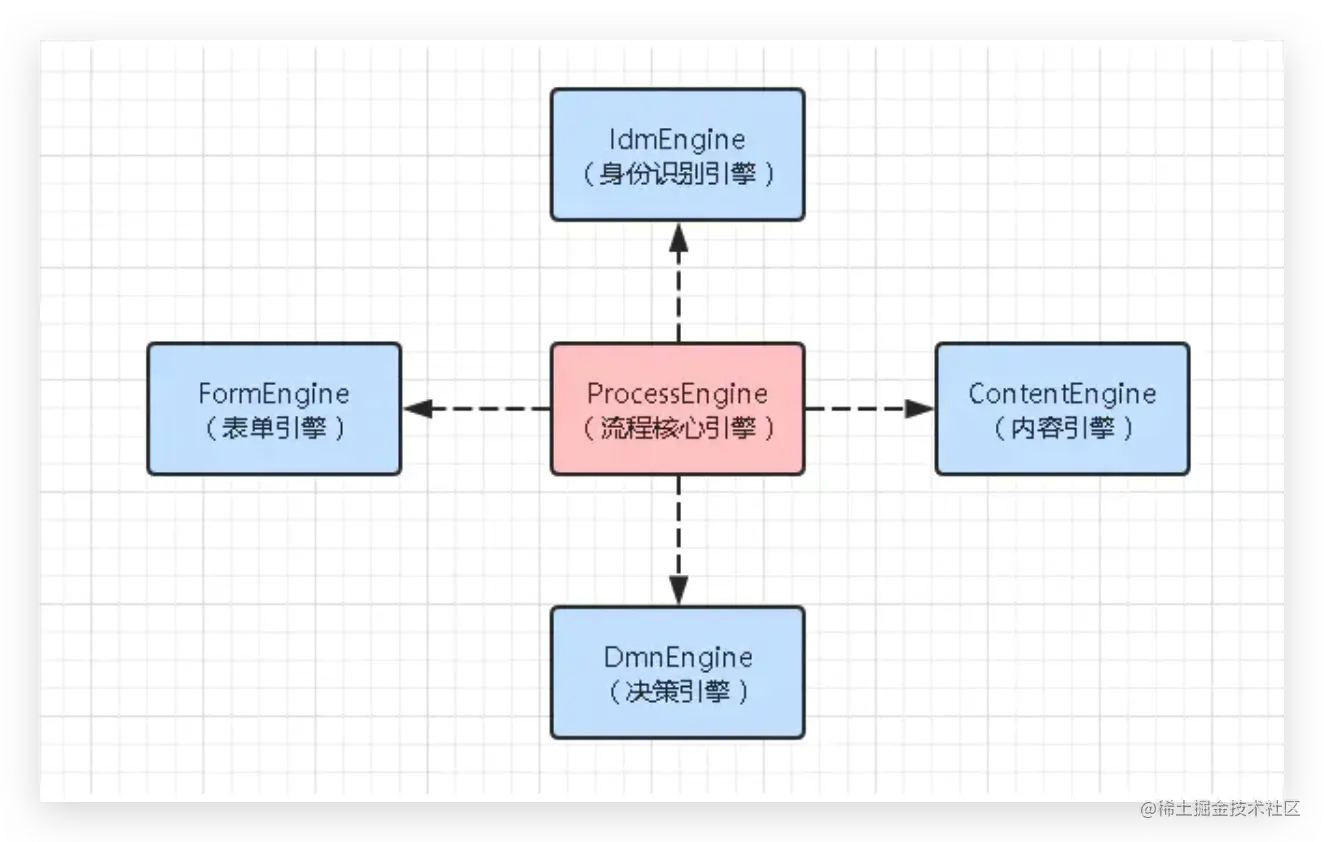

Flowable有五大引擎，每个之间都是相互独立互不影响

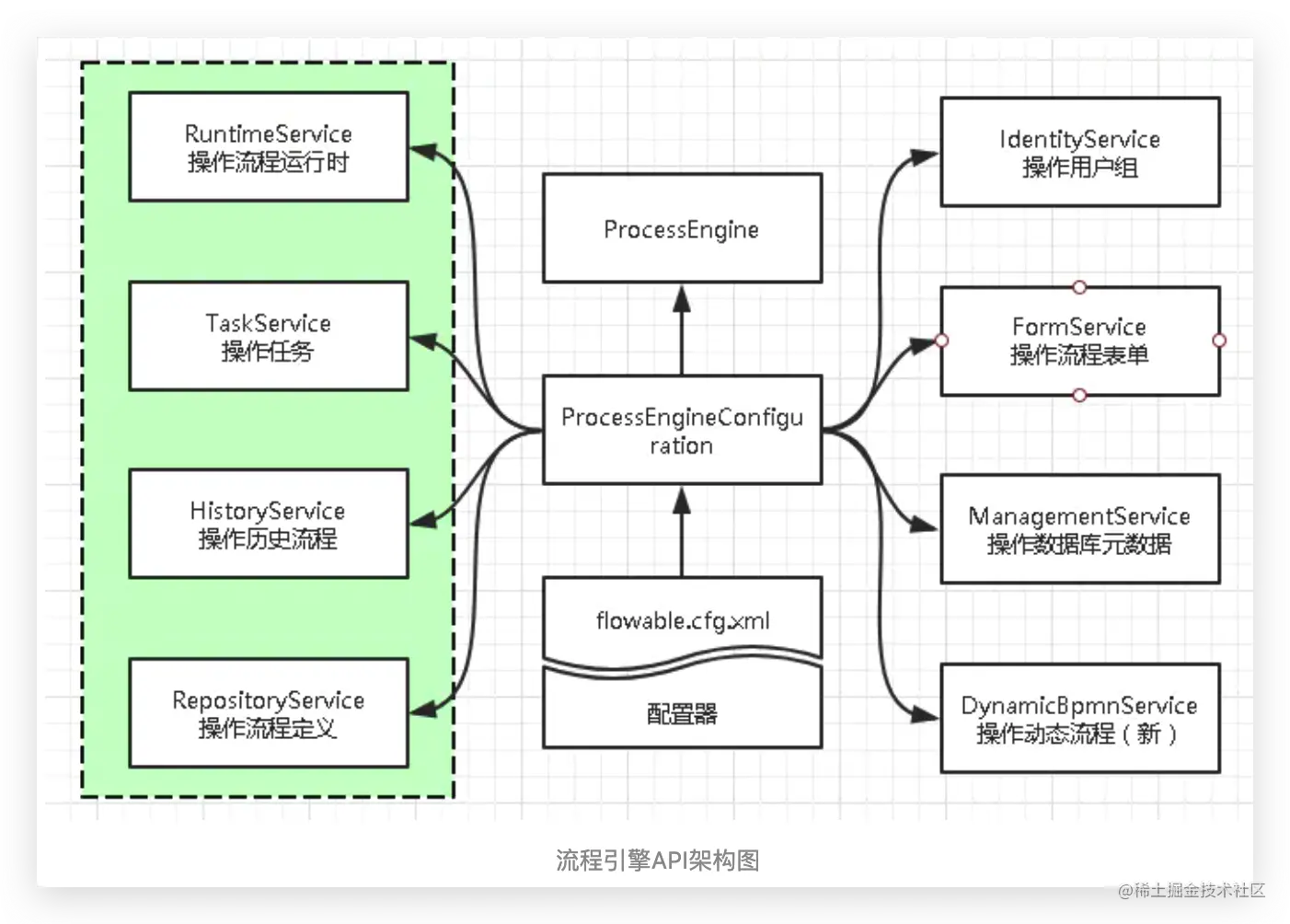

Flowable引擎在使用前需要先通过配置来初始化ProcessEngine。

初始化ProcessEngineConfiguration一般有两种方式：

• 通过Spinrg配置文件进行依赖注入，通过flowable.cfg.xml文件来初始化ProcessEngineConfiguration（这里的文件名必须为flowable.cfg.xml，否则Flowable识别不到）
• 通过编写程序的方式来构造ProcessEngineConfiguration对象

ProcessEngineConfiguration在初始化过程中会同时初始化数据库，如果数据库已经存在，则不会做创建更新操作，如果数据库不存在，则会默认执行数据库创建脚本。
