背景

公司打算使用 dolphinscheduler 框架作为中台项目使用，因为其中任务调度，工作流，数据源，资源中心等功能比较健全，可以用其统一好好管理公司的资源。

既然要使用 dolphinscheduler，第一步当然是要看看其源码，了解它的架构设计，方便后续扩展开发啦。

ds架构源码解析

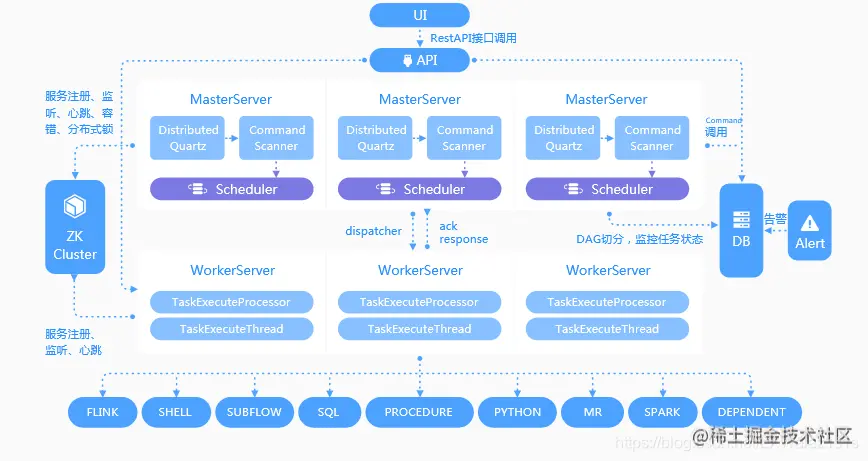

整体流程图：

API 模块

一 command 生成

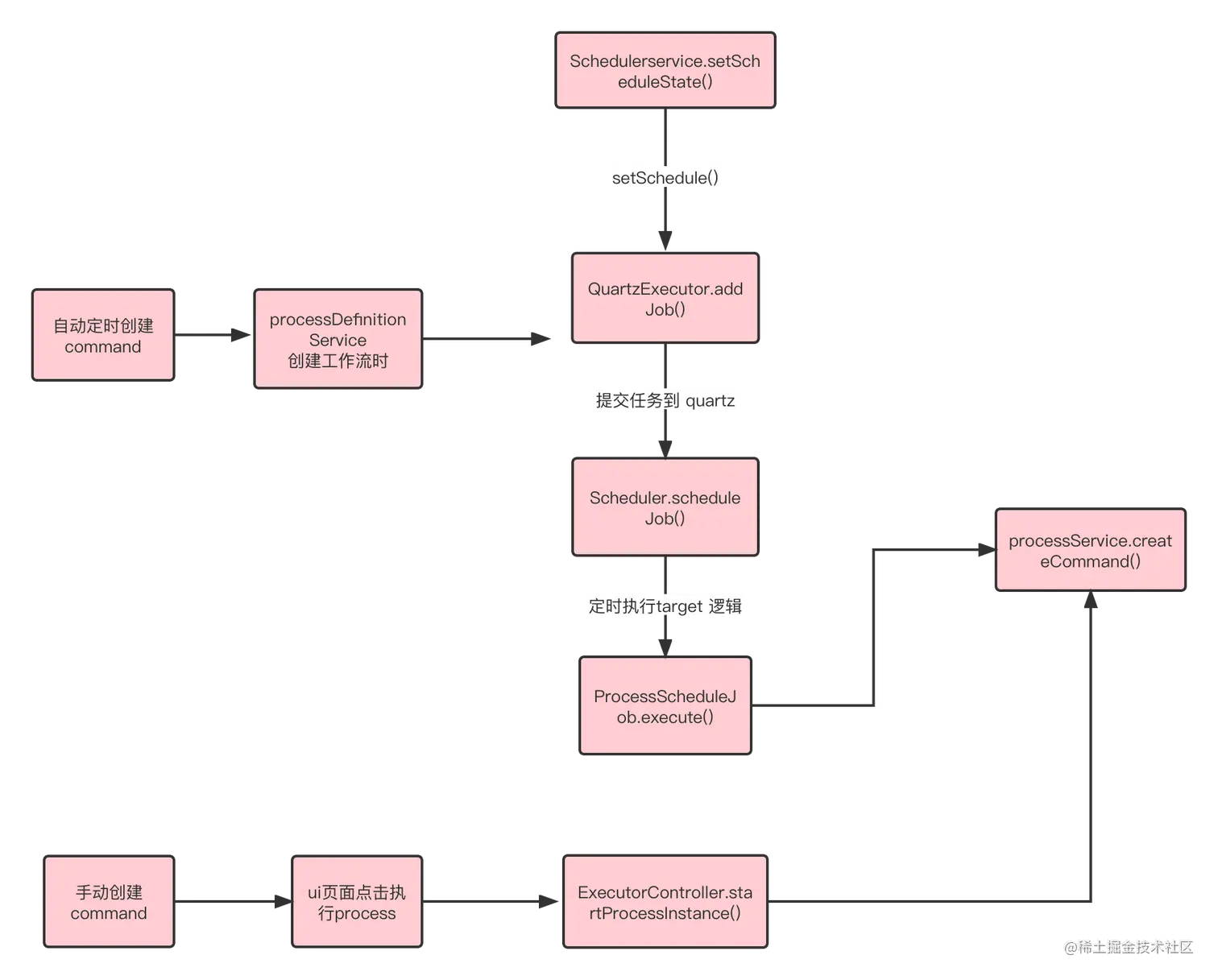

整体逻辑图为：

ProcessScheduleJob 放入 quartz 中，核心执行代码即是生成 command

   public class ProcessScheduleJob extends QuartzJobBean {
     private static final Logger logger = LoggerFactory.getLogger(ProcessScheduleJob.class);
     @Autowired
     private ProcessService processService;
     @Autowired
     private QuartzExecutor quartzExecutor;

     @Counted(value = "quartz_job_executed")
     @Timed(value = "quartz_job_execution", percentiles = {0.5, 0.75, 0.95, 0.99}, histogram = true)
     @Override
     protected void executeInternal(JobExecutionContext context) {
       JobDataMap dataMap = context.getJobDetail().getJobDataMap();
       int projectId = dataMap.getInt(Constants.PROJECT_ID);
       int scheduleId = dataMap.getInt(Constants.SCHEDULE_ID);
       Date scheduledFireTime = context.getScheduledFireTime();
       Date fireTime = context.getFireTime();
       logger.info("scheduled fire time :{}, fire time :{}, process id :{}", scheduledFireTime, fireTime, scheduleId);
       // query schedule
       Schedule schedule = processService.querySchedule(scheduleId);
       if (schedule == null || ReleaseState.OFFLINE == schedule.getReleaseState()) {
          logger.warn("process schedule does not exist in db or process schedule offline，delete schedule job in quartz, projectId:{}, scheduleId:{}", projectId, scheduleId); deleteJob(context, projectId, scheduleId); return; }
           ProcessDefinition processDefinition = processService.findProcessDefinitionByCode(schedule.getProcessDefinitionCode());
           // release state : online/offline
           ReleaseState releaseState = processDefinition.getReleaseState();
           if (releaseState == ReleaseState.OFFLINE) {
           logger.warn("process definition does not exist in db or offline，need not to create command, projectId:{}, processId:{}", projectId,         processDefinition.getId());
          return;
        }

      Command command = new Command();
      command.setCommandType(CommandType.SCHEDULER);
      command.setExecutorId(schedule.getUserId());
      command.setFailureStrategy(schedule.getFailureStrategy());
      command.setProcessDefinitionCode(schedule.getProcessDefinitionCode());
      command.setScheduleTime(scheduledFireTime); command.setStartTime(fireTime);
      command.setWarningGroupId(schedule.getWarningGroupId()); String workerGroup =
      StringUtils.isEmpty(schedule.getWorkerGroup()) ? Constants.DEFAULT_WORKER_GROUP : schedule.getWorkerGroup();
      command.setWorkerGroup(workerGroup);
      command.setWarningType(schedule.getWarningType());
      command.setProcessInstancePriority(schedule.getProcessInstancePriority());
      command.setProcessDefinitionVersion(processDefinition.getVersion());
      processService.createCommand(command);
   }
 }

master模块

通俗讲，负责发号施令，布置任务，接受成果

专业讲，负责 DAG 任务切分，任务提交监控，同时监控其他 master 和 worker的健康状态

采用分布式无中心的设计理念

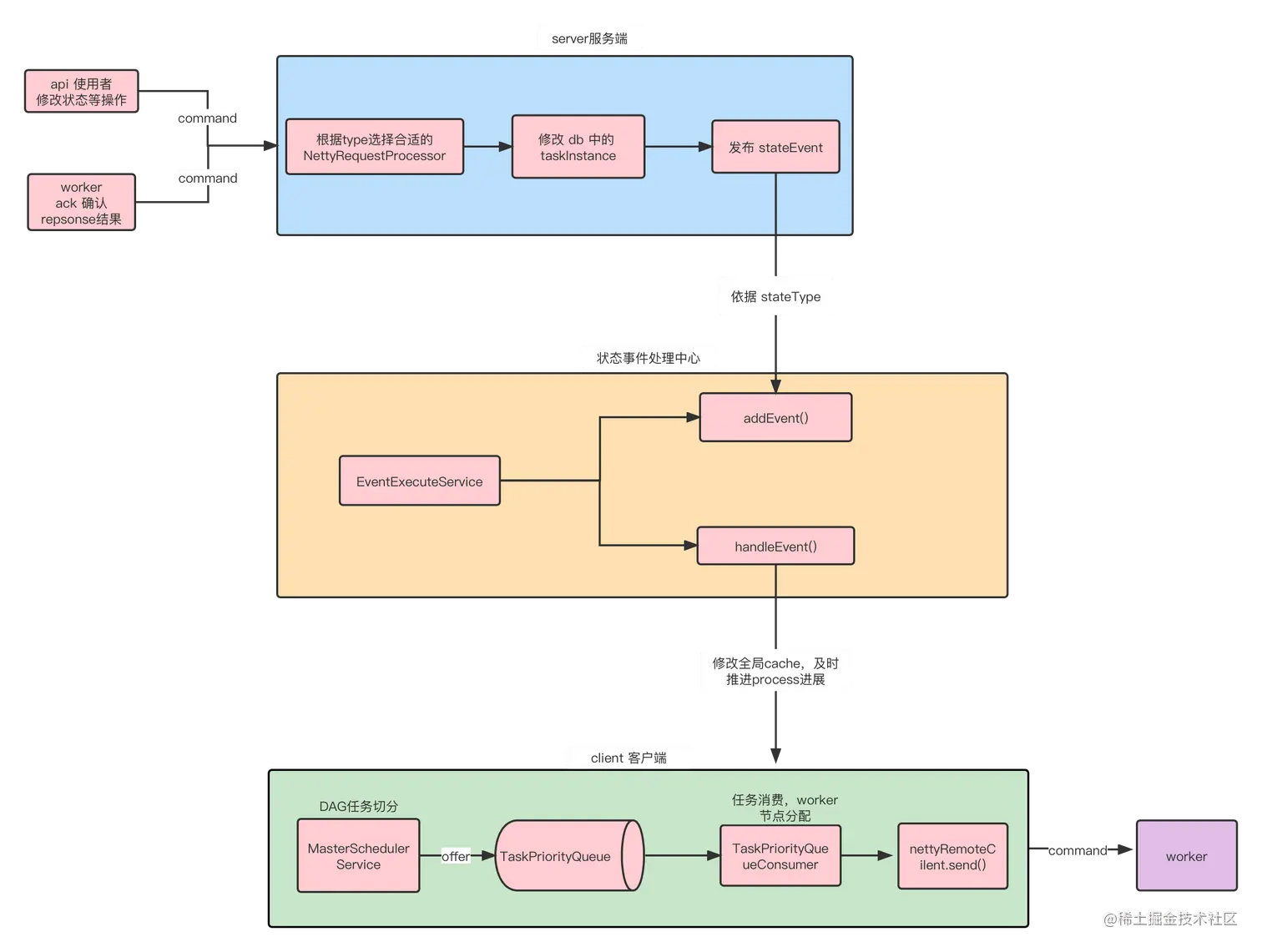

整体代码逻辑图：

从图中可知，整个 master 架构可分为三大模块，分别是核心定时任务处理客户端，接收请求服务端，stateEvent 处理中心。

一 client 客户端

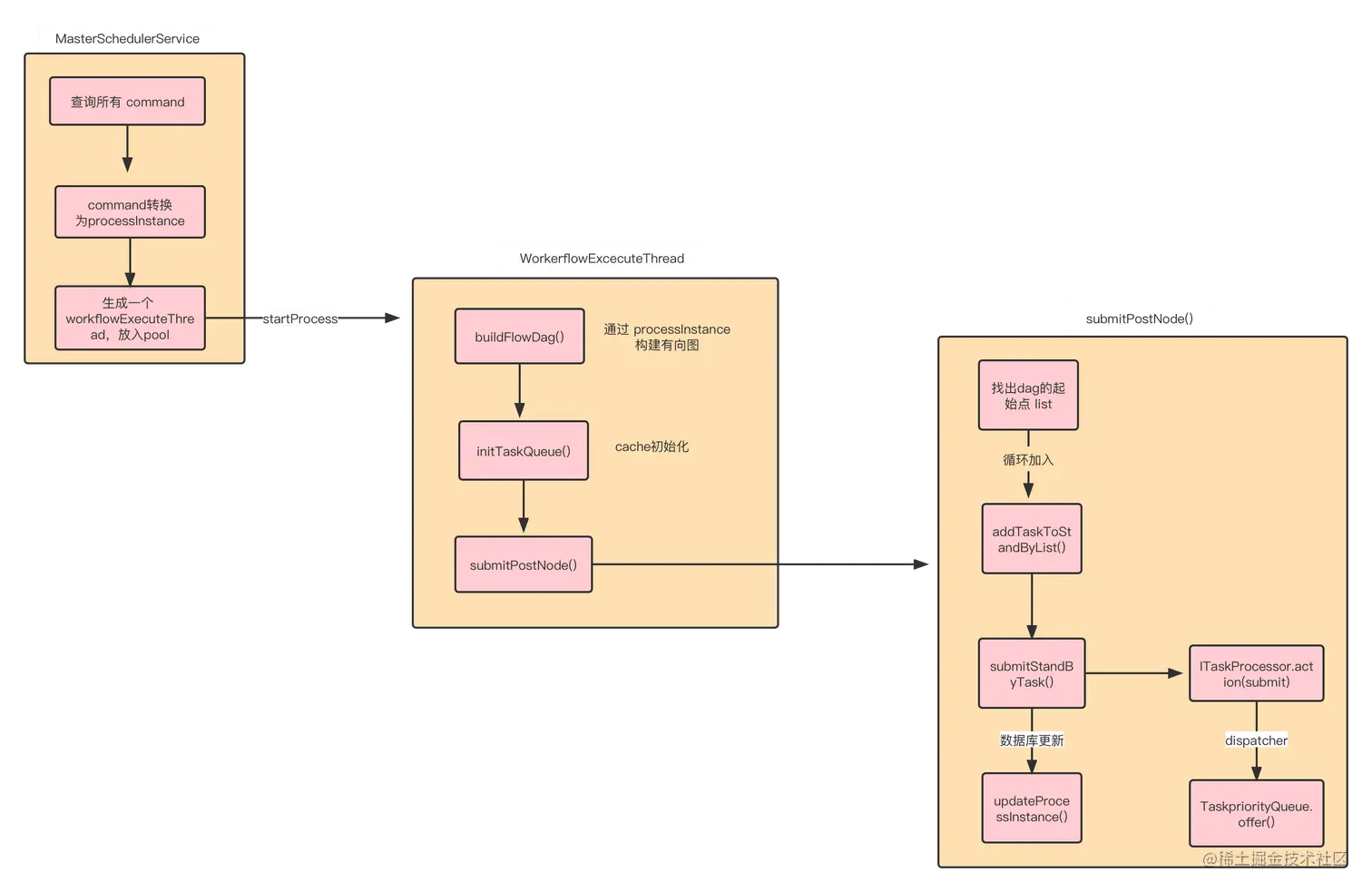

逻辑图：

核心类为 MasterSchedulerService，通过 slot 从数据库拉取 command，进行任务提交

WorkerflowExecuteThread 负责工作流的整个任务执行过程

ITaskProcessor 有多个实现类，不同类型的 Task，选用合适的 processor 进行task提交进 TaskPriorityQueue 队列中

如图：

二 server 服务端

核心处理对象为 TaskEvent

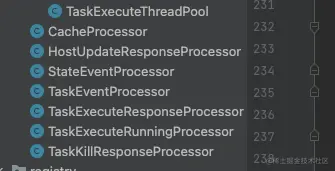

几大处理procesor，如图所示：

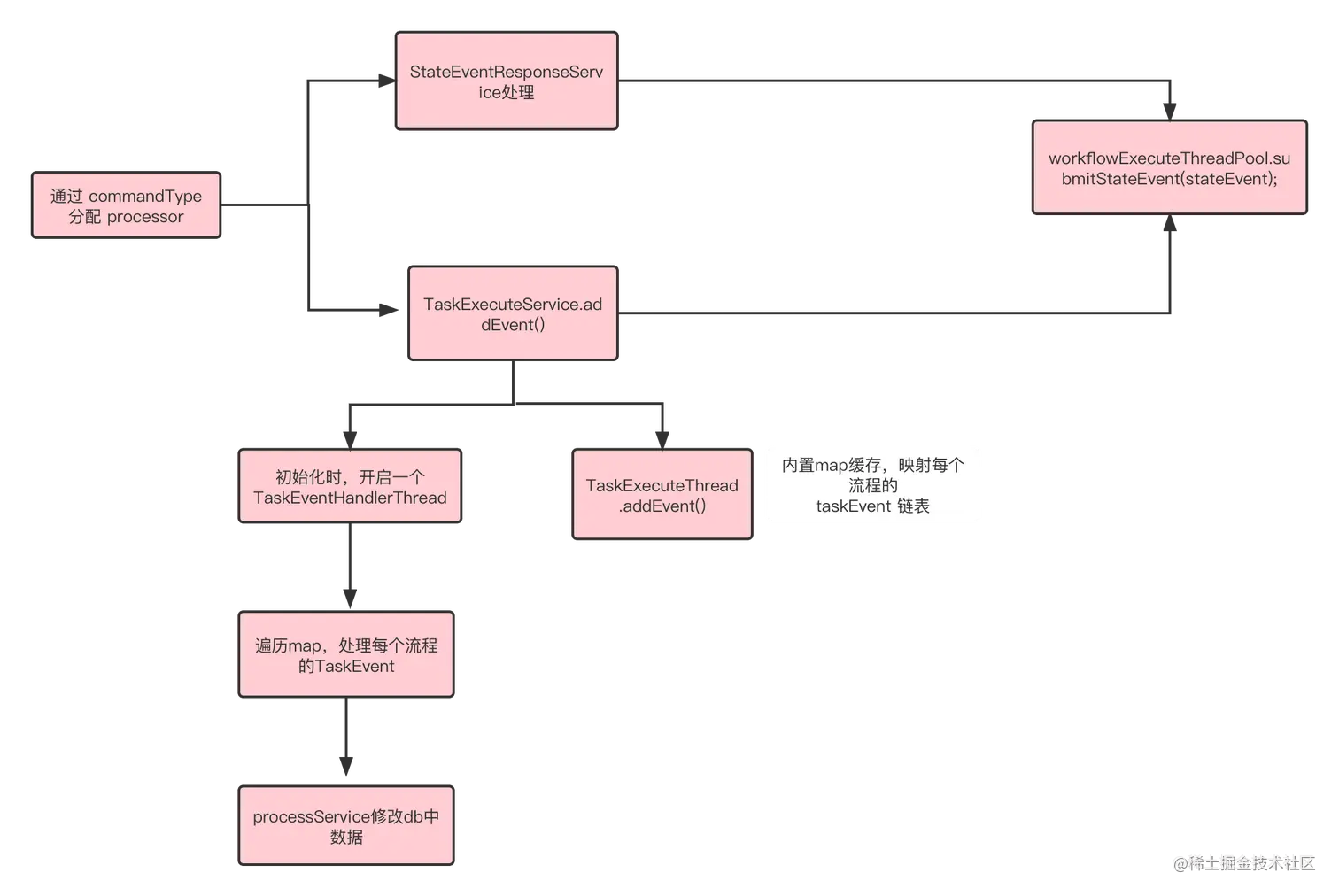

整体流程图如下：

TaksExecuteThread 中 TaskEvent 存储代码：

   public class TaskExecuteThread {

   private static final Logger logger = LoggerFactory.getLogger(TaskExecuteThread.class);

   private final int processInstanceId;

   private final ConcurrentLinkedQueue<TaskEvent> events = new ConcurrentLinkedQueue<>();
   }

WorkflowExecuteThread 中 StateEvent 存储代码逻辑：

   private ConcurrentLinkedQueue<StateEvent> stateEvents = new ConcurrentLinkedQueue<>();
   public void submitStateEvent(StateEvent stateEvent) {
   WorkflowExecuteThread workflowExecuteThread = processInstanceExecCacheManager.getByProcessInstanceId(stateEvent.getProcessInstanceId());
   if (workflowExecuteThread == null) {
   logger.warn("workflowExecuteThread is null, stateEvent:{}", stateEvent); return;
   }
   workflowExecuteThread.addStateEvent(stateEvent);
   }

三 stateEvent 处理中心

作用：及时更新全局中的缓存，推进 process

全局的缓存有：

核心代码在 EventExecuteService

   public class EventExecuteService extends Thread {
   @Autowired
   private ProcessInstanceExecCacheManager processInstanceExecCacheManager;
   /** * workflow exec service */
   @Autowired
   private WorkflowExecuteThreadPool workflowExecuteThreadPool;

   @Override
   public synchronized void start() {
   super.setName("EventServiceStarted");
   super.start();
   }

   @Override
   public void run() {
   logger.info("Event service started");
   while (Stopper.isRunning()) {
      try {
            eventHandler();
            TimeUnit.MILLISECONDS.sleep(Constants.SLEEP_TIME_MILLIS_SHORT);
          } catch (Exception e) {
          logger.error("Event service thread error", e);
          }
          }
        }

 private void eventHandler() {
      for (WorkflowExecuteThread workflowExecuteThread : this.processInstanceExecCacheManager.getAll()) {
      workflowExecuteThreadPool.executeEvent(workflowExecuteThread);
      }
     }
  }

WorkflowExecuteThread 依据 stateEvent 修改缓存，推进 process

   private boolean stateEventHandler(StateEvent stateEvent) {
   logger.info("process event: {}", stateEvent.toString());
   if (!checkProcessInstance(stateEvent)) {
       return false;
    }

    boolean result = false;
    switch (stateEvent.getType()) {
    case PROCESS_STATE_CHANGE:
        result = processStateChangeHandler(stateEvent);
        break;
    case TASK_STATE_CHANGE:
        // finish 的时候，开始后一个节点task
        result = taskStateChangeHandler(stateEvent);
        break;
    case PROCESS_TIMEOUT:
        result = processTimeout();
        break;
    case TASK_TIMEOUT:
        result = taskTimeout(stateEvent);
        break;
    case WAIT_TASK_GROUP:
        result = checkForceStartAndWakeUp(stateEvent);
        break;
    case TASK_RETRY:
        result = taskRetryEventHandler(stateEvent);
        break;
    case PROCESS_BLOCKED:
        result = processBlockHandler(stateEvent);
        break;
    default:
        break;
    }

    if (result) {
    this.stateEvents.remove(stateEvent);
    }
    return result;
  }

StateWheelExecuteThread 健康检查task，process状态

   public class StateWheelExecuteThread extends Thread {
   @Override
   public void run() {
    while (Stopper.isRunning()) {
      try {
      //检查task是否超时
      checkTask4Timeout();
      //检查 task 是否需要重试
      checkTask4Retry();
     //检查 task 是否需要更改state
     checkTask4State();
     //检查 process 是否超时
     checkProcess4Timeout();
     } catch (Exception e) {
     logger.error("state wheel thread check error:", e);
     }
     ThreadUtil.sleepAtLeastIgnoreInterrupts((long) masterConfig.getStateWheelInterval() * Constants.SLEEP_TIME_MILLIS); } }

worker 模块

通俗讲，负责真正干活

专业讲，主要负责任务的执行和提供日志服务。

注册服务于 ZK：workerRegistryClient 采用分布式无中心的设计理念

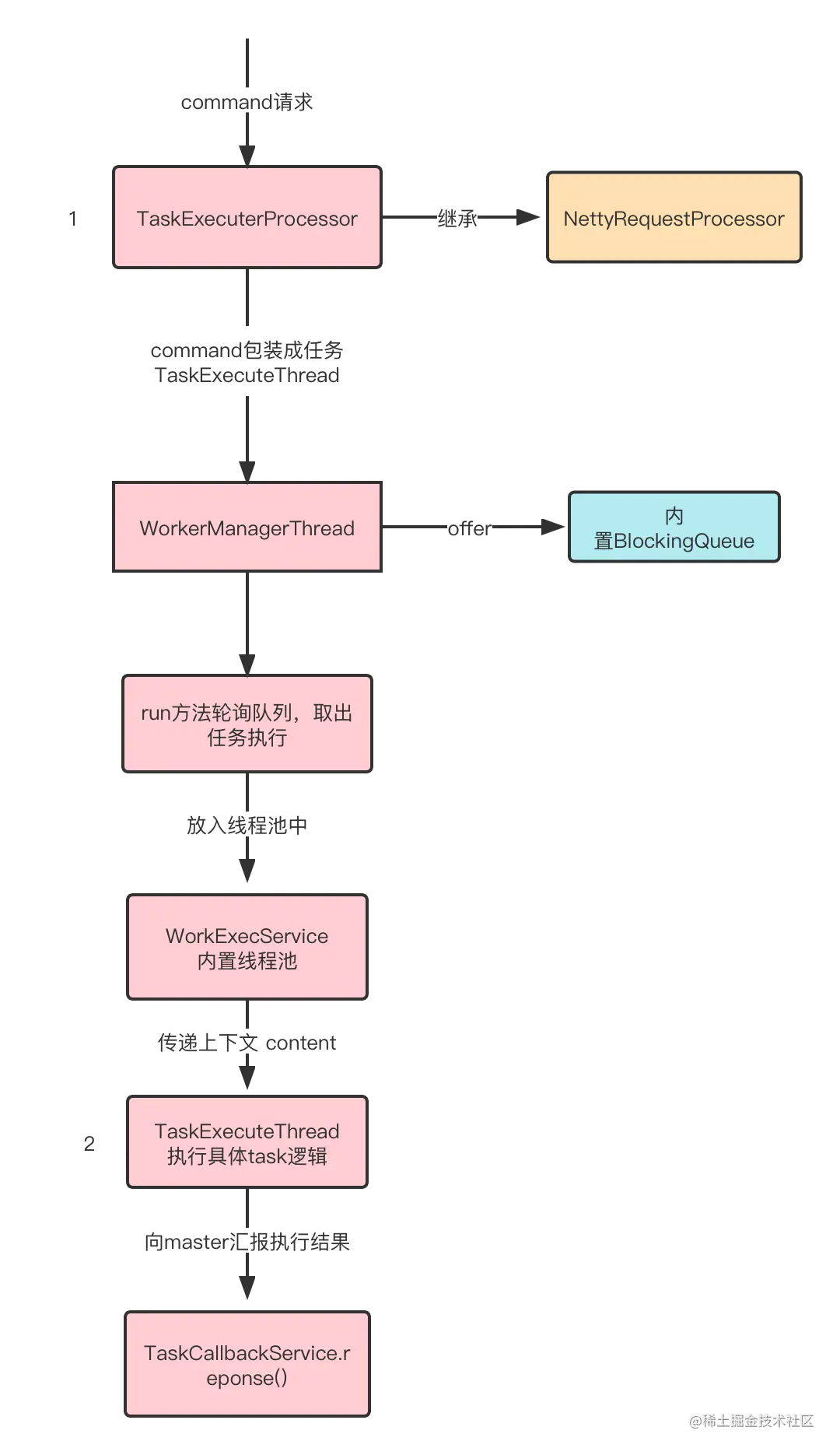

整体代码逻辑图：

1 master 根据 commandType 从 NettyClientHandler 中获取一个对应的 NettyRequeProcessor，从 zk 中获取该处理器的ip，请求发送过去

2 任务逻辑真正执行代码 TaskExecuteThread.run() --→ 创建 task -→ 执行 task.handle()

逻辑详解：

背景：

框架中，支持多种类型的 Task，例如 sql，python，shell 等等...

备注：AbstractTask 抽象接口，统一定义执行方法名称 handle()

AbstractTaskExecutor 负责打印日志，参数校验等

框架具体实现一个 AbstractTask ，从上下文变量 TaskExecutorContent 中取参数创建

//工厂模式 + 策略模式 //两层工厂
TaskChannel taskChannel = taskPluginManager.getTaskChannelMap().get(taskExecutionContext.getTaskType()); AbstractTask task = taskChannel.createTask(taskExecutionContext);
//task实际执行逻辑
this.task.handle();
//表示该任务执行成功，不修改状态，则默认失败
task.setExitStatusCode(0);

自定义插件分享

这里分享一个自定义插件，插入 dolphinscheduler使用的案例。

step 一

在 dolphinscheduler-task-plugin 下新建一个子插件模块

其中实现 TaskChannelFactory 和 TaskChannel

@AutoService(TaskChannelFactory.class)
public class XXXTaskChannelFactory implements TaskChannelFactory {
    @Override
    public String getName() {
        return "XXX";
    }

    @Override
    public List<PluginParams> getParams() {
        return null;
    }

    @Override
    public TaskChannel create() {
        return new XXXTaskChannel();
    }
}


public class XXXTaskChannel implements TaskChannel {
    @Override
    public void cancelApplication(boolean status) {

    }

    @Override
    public AbstractTask createTask(TaskExecutionContext taskRequest) {
        return new XXXTask(taskRequest);
    }

    @Override
    public AbstractParameters parseParameters(ParametersNode parametersNode) {
        return JSONUtils.parseObject(parametersNode.getTaskParams(), XXXParameters.class);
    }

    @Override
    public ResourceParametersHelper getResources(String parameters) {
        return null;
    }
}

step 二

实现 AbstractTask 具体执行核心的逻辑在重新实现 handle() 方法里

   public class XXXTask extends AbstractTaskExecutor {

     @Override
     public void init() {
     }


     //具体执行逻辑
     @Override
     public void handle() throws Exception {
        .......
     }

     @Override
     public AbstractParameters getParameters() {
          return this.XXXParameters;
     }

step 三

修改总插件 pom 依赖文件 dolphinscheduler-task-all

<dependency>
    <groupId>org.apache.dolphinscheduler</groupId>
    <artifactId>dolphinscheduler-task-XXX</artifactId>
    <version>${project.version}</version>
</dependency>

总结

总的来看，dolphinscheduler 的核心逻辑还是在 master 模块上，理解起来略微有些费劲。但是其中的一些设计方法还是值得好好学习的，例如用发布事件，异步推动工作流的进展等设计。

公司后期打算运用dolphinscheduler，统一公司的大部分项目接口的用法，下线现有的一些内部服务，全部改为从dolphinscheduler 入口执行。个人觉得自定义插件功能还是比较简单的。
