今天我们聊聊IO。
我们选择更好的算法，优化数据结构，可以提升程序的性能，降低时间复杂度，这是我们在写算法题目时的思路。对于任何真正投入使用，复杂的软件项目，只要涉及到优化性能，IO的优化总是最重要的一环。或许是要优化掉重复的REST接口调用，或许是SQL增加索引减少数据读取，或许是使用顺序IO替换随机IO。
当然，这并不代表算法与数据结构没有意义，只是IO相对于CPU与内存的速度，实在是太慢了(数据来自 Latency every programmer should know: 2020)：
| 操作 | ||
|---|---|---|
| L1 cache 读写 | 1 ns | |
| CPU指令分支预测错误 | 3 ns | |
| L2 cache 读写 | 4 ns | 4x L1 cache |
| Mutex 加锁/解锁 | 17 ns | |
| 内存读写 | 100 ns | 25x L2 cache, 100x L1 cache |
| 从内存顺序读取1MB数据 | 3,000 ns | |
| 通过1Gb/s的网络发送1M数据 | 100,000 ns | |
| 从SSD随机读 | 16,000 ns | |
| 同一个数据中心内RTT | 500,000 ns | |
| 从SSD顺序读1MB数据 | 49,000 ns | 10x memory |
| 机械硬盘寻址 | 2,000,000 ns | 4x datacenter roundtrip |
| 机械硬盘顺序读1MB数据 | 825,000 ns | 200x memory, 20X SSD |
| 数据包从加州到荷兰再回到加州 | 150,000,000 ns |
所以，为了优化IO大家做了哪些努力呢？我们从最底层的硬件开始，到操作系统，最后再看Java的优化。
硬件视角的IO
最初，发起IO请求与最后的数据拷贝都是CPU完成:
sequenceDiagram
软件（操作系统）->>CPU: IO请求
CPU->>硬盘: IO请求
硬盘->>CPU: IO完成中断
CPU->>内存: 从硬盘缓存拷贝数据到内存
CPU->>软件（操作系统）: IO请求完成中断
但是如果数据量比较大时，使用CPU完成拷贝比较浪费。于是人们决定使用专用硬件来处理这个简单的任务，释放CPU去做更复杂的任务：
sequenceDiagram
软件（操作系统）->>CPU: IO请求
CPU->>DMA: IO请求
DMA->>硬盘: IO请求
硬盘->>DMA: IO完成中断
DMA->>内存: 从硬盘缓存拷贝数据到内存
DMA->>CPU: 完成通知
CPU->>软件（操作系统）: IO请求完成中断
注：其实我们的流程图与真实的系统还是有许多差异，许多内容出于理解上便利的考虑，都被我们省略了（例如硬盘驱动，硬盘控制器等），如果想要深入，可以参考这篇博客。
操作系统（Linux）视角的IO
在硬件视角IO的流程图中，我们都是使用软件（操作系统）作为IO的直接发起者，这是因为所有的IO都不是应用程序直接发起的。普通用户触发IO（用户态），都是由操作系统操作的（内核态），用户态无法操作内核态的数据，反之可以。这种用户态、内核态的设计是为了保证操作系统的安全性，当然也会带来额外的负担。
下图展现了一次用户发起的IO的调用链：
sequenceDiagram
应用程序->>操作系统: read()系统调用
操作系统->>CPU: IO请求
CPU->>DMA: IO请求
DMA->>硬盘: IO请求
硬盘->>DMA: IO完成中断
DMA->>内存: 从硬盘缓存拷贝数据到内核缓冲区
DMA->>CPU: 完成通知
DMA->>内存: 从内核缓冲区拷贝数据到用户缓冲区
CPU->>操作系统: IO请求完成中断
操作系统->>应用程序: read()返回
其中我们可以看到，因为IO是由内核态完成，所以数据需要先拷贝到内核，再拷贝到应用程序：
+----------+ +------------------------+
+ 用户态 + + 应用程序缓冲区 +
+----------+ +------------------------+
^
------------------------|--------------------
|CPU拷贝
+----------+ +----------+
+ 内核态 + + 内核缓冲区 +
+----------+ +----------+
^
------------------------|--------------------
|DMA拷贝
+----------+ +----------+
+ 硬件 + + 硬盘 +
+----------+ +----------+
内存映射(mmap)
那么可不可以避免这种无谓的拷贝呢？人们设计了内存映射（Memory-Mapped）机制来解决这个问题：
+----------+ +------------------------+
+ 用户态 + + 映射共享 | 应用程序缓冲区 +
+----------+ +------------------------+
^
------------------------|--------------------
v
+----------+ +----------+
+ 内核态 + + 内核缓冲区 +
+----------+ +----------+
^
------------------------|--------------------
|DMA拷贝
+----------+ +----------+
+ 硬件 + + 硬盘 +
+----------+ +----------+
通过将内核缓冲区与应用程序缓冲区互相映射，避免了CPU的拷贝。内存映射的实现原理涉及到操作系统的虚拟内存管理，我们通过一个图简单看一下：
graph TD
进程A_0xC0000000 --> 进程A_映射表 --> 物理内存_0x1000
进程A_0xC0001000 --> 进程A_映射表 --> 物理内存_0x3000
进程B_0xC0000000 --> 进程B_映射表 --> 物理内存_0x2000
进程B_0xC0001000 --> 进程B_映射表 --> 物理内存_0x3000
平时应用程序进程操作的地址都是虚拟地址，都有着独立的地址空间，所以如果你尝试再不同进程中打印地址的话，可能会得到相同的地址。这些地址通过一个映射表（页表）映射到物理内存（内存条真正的地址）。
当没有内存映射时，各个进程都是操作的不同的物理内存；当操作系统做了内存映射之后，会在映射进程的页表中，将两个进程的虚拟地址都指向同一个物理地址，从而实现内存的映射、共享。
内存映射对于单个文件的读取、写入（写入同理，也减少了一次拷贝），都取得了不错优化。例如文件下载服务器（读操作+写操作）：
+----------+ +------------------------+
+ 用户态 + + 映射共享 | 文件服务器缓冲区 +
+----------+ +------------------------+
^
------------------------|-------------------
|-------------| CPU拷贝
v v
+----------+ +----------+ +-----------+
+ 内核态 + + 内核缓冲区 + +socket缓冲区+
+----------+ +----------+ +-----------+
^ |DMA拷贝
------------------------|-------------|------
|DMA拷贝 v
+----------+ +----------+ +----------+
+ 硬件 + + 硬盘 + + 网卡 +
+----------+ +----------+ +----------+
注意，socket的缓冲区也可以映射到用户的虚拟地址空间中，所以只需要3次拷贝：2次DMA拷贝，1次CPU拷贝（没有内存映射时，需要4次拷贝：2次DMA拷贝，2次CPU拷贝）。
sendfile()
还是文件下载（读操作+写操作）的场景，其实内存映射还不够好，因为
- 需要多次上下文切换（
context switch） - 还是用到CPU来拷贝了，大材小用
- 需要修改
页表（内存地址映射表）
所以人们提出了sendfile()系统调用。sendfile(out, in)可以简单理解为mmap(in)+writer(out)，只是减少了一次上下文切换。并且在Linux内核版本2.6.33之前（之后支持了普通文件），out只支持socekt，应用场景很受限。于是再次升级，变为sendfile+DMA：
+----------+ +------------------------+
+ 用户态 + + 文件服务器 +
+----------+ +------------------------+
|sendfile
------------------------|-------------------
|-------------| CPU拷贝buffer元信息
v v
+----------+ +----------+ +-----------+
+ 内核态 + + 内核缓冲区 + +socket缓冲区+
+----------+ +----------+ +-----------+
^ |-----------|DMA gather 拷贝
------------------------|--------------|------
|DMA拷贝 v
+----------+ +----------+ +----------+
+ 硬件 + + 硬盘 + + 网卡 +
+----------+ +----------+ +----------+
从示意图我们可以看出来，现在只有两次数据拷贝了（实际上还有一次缓冲区的元信息拷贝，但是相比于数据拷贝，可以忽略不计）！
splice
sendfile()+DMA已经取得了非常好的优化，但是也有一些局限：
- 需要硬件支持
- 输入文件目前必须支持
mmap操作（例如socket不可以）
The in_fd argument must correspond to a file which supports mmap(2)-like operations (i.e., it cannot be a socket).
这限制了sendfile()的使用场景。于是人们提出了splice()来补充一些应用场景。splice()使用起来会有点复杂：
int pfd[2];
//创建管道
pipe(pfd);
//从文件读取，写入管道：只是创建管道指针，并不会真的拷贝数据
ssize_t bytes = splice(file_fd, NULL, pfd[1], NULL, 4096, SPLICE_F_MOVE);
//从管道读取，写入socket：从管道指针读取，直接写到网卡
bytes = splice(pfd[0], NULL, socket_fd, NULL, bytes, SPLICE_F_MOVE | SPLICE_F_MORE);
通过三次系统调用，实现了仅有两次的拷贝：
+----------+ +----------------------------------------------+
+ 用户态 + + 文件服务器 +
+----------+ +----------------------------------------------+
|②splice() |①pipe() |③splice()
------------------------|----------------|-----------------|------
| | |
v v v
+----------+ +----------+ +-----------+ +-----------+
+ 内核态 + + 内核缓冲区 + --> + pipe + --> +socket缓冲区+
+----------+ +----------+ +-----------+ +-----------+
^ |DMA拷贝
------------------------|----------------------------------|------
|DMA拷贝 v
+----------+ +----------+ +----------+
+ 硬件 + + 硬盘 + + 网卡 +
+----------+ +----------+ +----------+
总结
| 一次文件下载 | CPU拷贝 | DMA拷贝 | 系统调用 | 上下文切换 | 限制 |
|---|---|---|---|---|---|
| 传统方法 | 2 | 2 | 2 | 2 | |
| 内存映射 | 1 | 2 | 2 | 2 | |
| sendfile() | 1 | 2 | 1 | 1 | 输入文件必须支持mmap，socket不支持 |
| sendfile()+DMA | 0 | 2 | 1 | 1 | 输入文件必须支持mmap，socket不支持 |
| splice() | 0 | 2 | 3 | 3 | 必须通过管道 |
JVM视角的IO
Java进程即JVM，其实就是操作系统中的一个普通应用程序，当JVM实现了操作系统的一种系统调用，便支持了一种IO方式：
| 一次文件下载 | Java实现 |
|---|---|
| 传统方法 | 初始版本IO；NIO中的DirectBuffer |
| 内存映射 | NIO中的MappedByteBuffer |
| sendfile() | NIO中的FileChannel.transferTo() |
| splice() | - |
初始版本IO额外开销

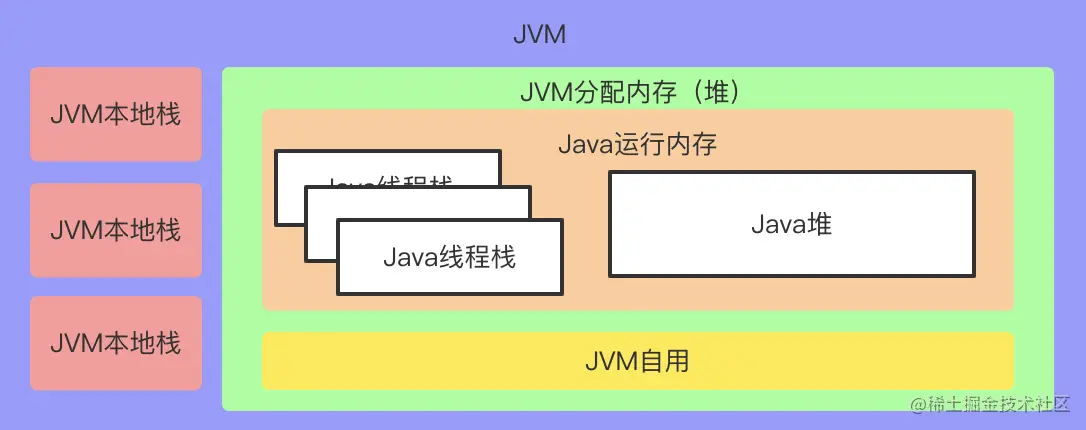

Java初始版本IO，除去我们之前聊到的内核态与用户态之间的拷贝，还需要JVM native内存（用户态，下图黄色区域）拷贝到JAVA堆（用户态，下图白色区域）中。为什么需要这样呢？为什么不能直接从内核拷贝到JVM堆上的一块内存中呢？ 因为Java的堆受到垃圾回收器的直接管理，如果IO发生在堆上，IO写入的过程中垃圾回收器可能会进行内存空间整理，这就可能导致IO写入的内存地址失效。所以，JNI（Java Native Inteface）在调用 IO 操作的 C 类库时，规定了写入时地址不能失效，这就导致了不能在 heap 上直接进行 IO 操作。当然，在IO操作的时候禁止 GC 也是一个选项，但是如果 IO 时间过长，那么则可能会引起堆空间溢出。
阅读JVM的源码 io_util.c的read_bytes方法 ，也可以验证我们的思考：
jint
readBytes(JNIEnv *env, jobject this, jbyteArray bytes,
jint off, jint len, jfieldID fid)
{
// 精简了代码，只保留了主要逻辑
char stackBuf[BUF_SIZE];
char *buf = NULL;
if (len == 0) {
return 0;
} else if (len > BUF_SIZE) {
buf = malloc(len);
if (buf == NULL) {
JNU_ThrowOutOfMemoryError(env, NULL);
return 0;
}
} else {
buf = stackBuf;
}
// buf 要么是JVM这个进程的native栈上的数组，要么是c程序通过malloc分配的，不是用户申请
...
if (fd == -1) {
...
} else {
nread = (jint)IO_Read(fd, buf, len);
if (nread > 0) {
// 从native`buf`拷贝数据到Java视角里的数组`bytes`
(*env)->SetByteArrayRegion(env, bytes, off, nread, (jbyte *)buf);
} else if (nread == JVM_IO_ERR) {
JNU_ThrowIOExceptionWithLastError(env, "Read error");
} else if (nread == JVM_IO_INTR) {
JNU_ThrowByName(env, "java/io/InterruptedIOException", NULL);
} else { /* EOF */
nread = -1;
}
}
/**
* 将buf数组中的值拷贝到jbyteArray数组中
* @param array: 拷贝数据目的地，java byte[] 类型
* @param start: jbyteArray数组的起始地址，从buf的首地址开始复制
* @param len: 要拷贝的数据长度
* @param buf: 拷贝数据源
*/
void (JNICALL *SetByteArrayRegion)(JNIEnv *env, jbyteArray array, jsize start, jsize len, jbyte *buf);
NIO
不出意外，早期版本的Java IO被人们吐槽，非常的慢（上文提到的额外的拷贝之外，IO缓存也存在问题）。于是Java迭代更新，提出了DirectBuffer便好理解了。DirectBuffer就是直接在JVM自用的内存区域（下图黄色区域）分配一块内存，相当于利用JNI直接malloc一块内存，不受垃圾回收器管理（1）。
更近一步地，MappedByteBuffer利用mmap实现了内存映射的DirectBuffer，支持了更多场景；FileChannel.transferTo()利用sendfile()实现了内核发送文件。
Java程序视角的IO
越是底层，IO的优化方式越是丰富，越是顶层，优化的范围越是局限，这是无法改变的事实。那么，Java程序除了尽量使用更高效的底层API，还可以做什么呢？我们来学习一些优秀开源项目的优化经验：
Flink shuffle 优化
Flink是一个分布式的流批一体的计算引擎（与Spark类似），shuffle操作作为常用的操作，可以简单理解为将进行数据分组(group by、repartition)。在批处理过程中，各个操作之间通过数据落盘来进行数据交换，涉及到大量的IO。为了优化这个过程的速度和稳定性（2），Flink做了如下工作：
- 压缩：将shuffle结果压缩，虽然增加了少量的CPU负担，但是可以减少硬盘与网络IO。
- 排序：原本Flink的shuffle基于hash的方式，将分组结果写入多个文件，既增加了写入时的随机IO，也增加了读取时的随机IO。Flink优化为基于排序的shuffle，将排序结果写入同一个文件（由于结果较大，可能是多段排序好的内容，并非全部有序），写入时只有顺序IO。读取时，通过IO调度，尽量减少随机IO。
- IO调度：将shuffle结果的读请求（同一个文件，不同的offset），按照offset排序，将随机IO尽量转化为顺序IO。
IO的未来

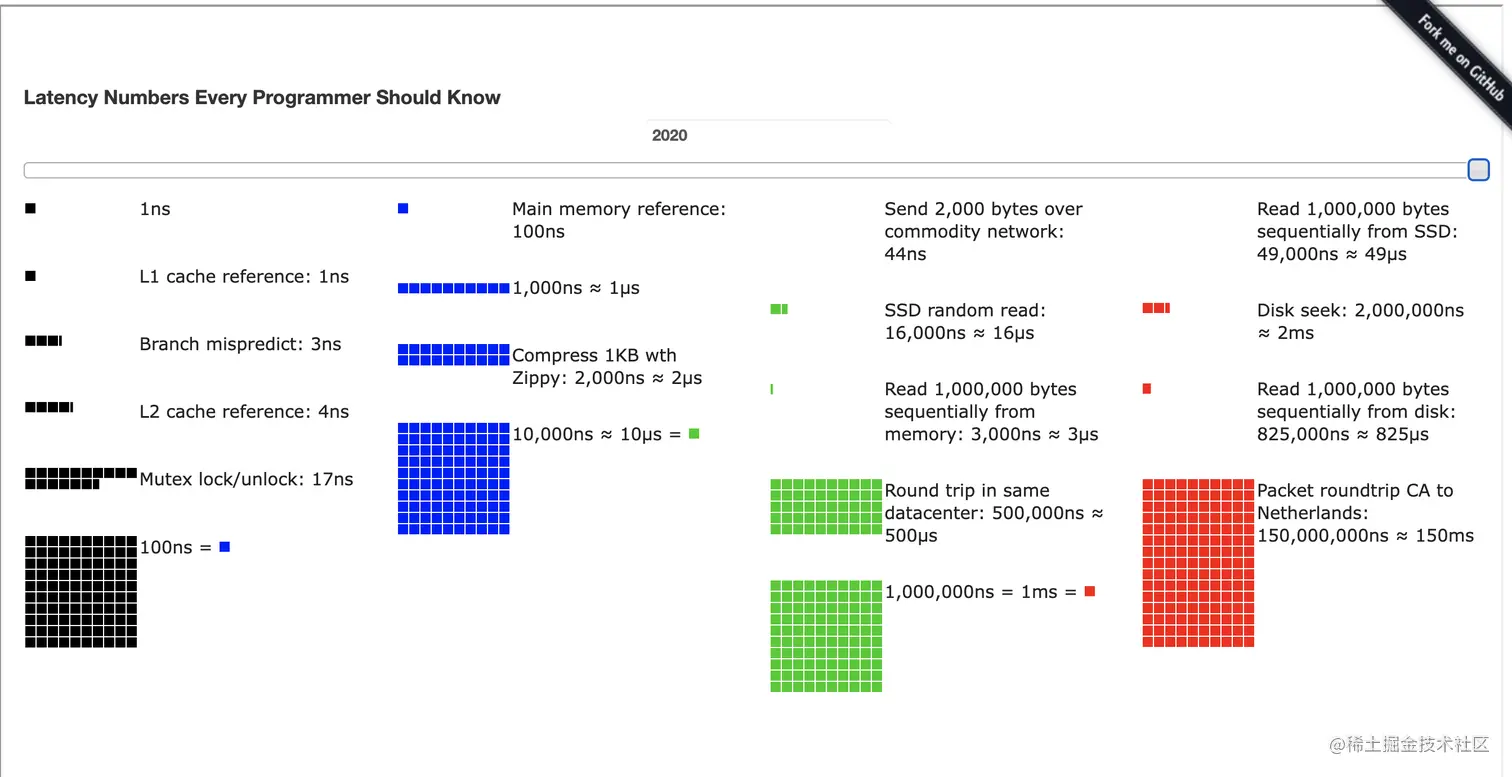

在肉眼可见的未来，IO速度跟CPU还是会有着数量级上的差异，但是各个IO设备之间的速度差距似乎在消失：
这是2020年的数据，通过回看历史，发现内网的网络速度逐渐变快，甚至赶上了硬盘的速度。这意味着计算与存储分离的硬件条件已经基本达到，这也是Spark、Flink推出
Remote Shuffle（”移动数据而非移动计算”）的原因。
