什么是装饰者模式

顾名思义，就是给某一个物体添加一些装饰物，让其变得更加丰富多彩。比如一块蛋糕，什么都不加，它就是一块平平无奇的蛋糕，如果加上一些草莓，它就变成一块可口的草莓蛋糕，再加上一些巧克力，抹上一点奶油，插上几根蜡烛，哎呦，美美的生日蛋糕就成型了。

当然，无论你是草莓蛋糕还是生日蛋糕，本质上仍旧是一块蛋糕，只不过加上这些装饰物之后，味道更好了，目的也更加明确了。

我们写代码跟做蛋糕也是一样的，首先定义一个蛋糕的对象，然后不断地添加功能，这个对象就更加纯粹了，我们就可以更有目的性的去调用它。

类似这样不断为对象添加装饰物的模式就是 Decorator 设计模式。文字表述可能不够具体，下面就用代码和类图来解析一下。

Decorator 模式中的角色

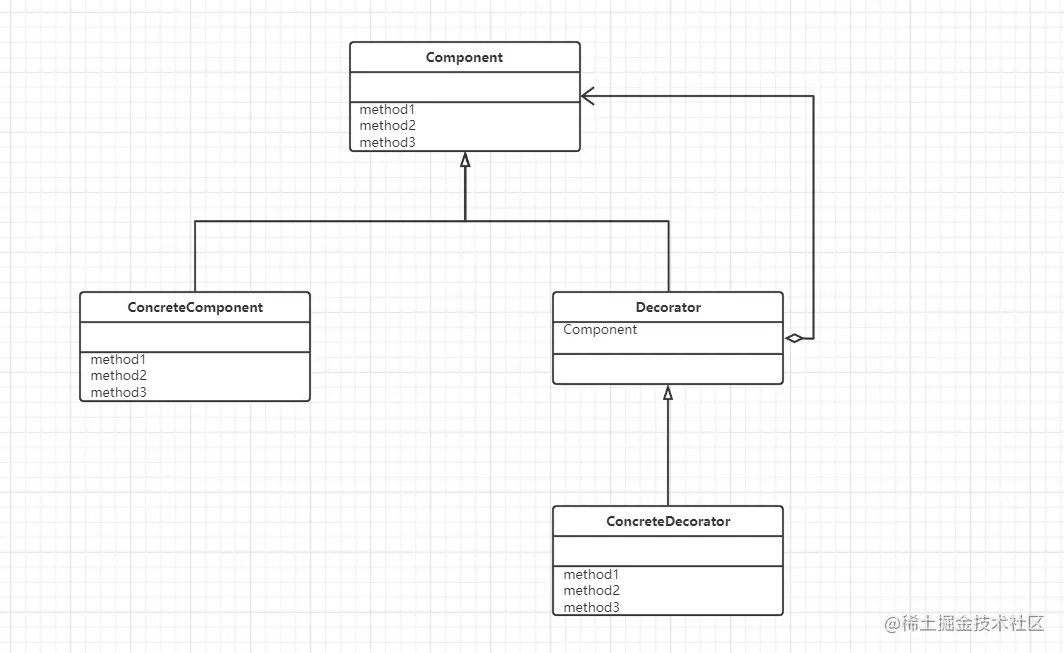

首先我们画一下 Decorator 模式的类图，对其有一个直观的了解。


    1. Component： 增加功能的核心角色，也就是我们上面所说的蛋糕，是整个设计模式的核心，定义了具体的 API 接口。
    1. ConcreteComponent：实现了 Component 角色所定义的接口 API 的具体蛋糕，接下来就要为这个具体的蛋糕来添加装饰物。
    1. Decorator： 装饰物，该角色具有与 Component 角色相同的 API，在它内部保存了被装饰对象 component。
    1. ConcreteDecorator： 具体的装饰物。

通过这个类图，我们要发现几个重点：

  • 装饰物与被装饰者具有一致性，也就是说这两者都是 Component 的子类，这就体现了它们之间的一致性，即使装饰之后，API 也不会隐藏起来，就保证了接口 API 的透明性。
  • 由于这种透明的结构，就会形成一个递归结构，也就是说，装饰物里面的被装饰物同时又是其他物体的装饰物。

下面我们来看一个实例程序

示例程序

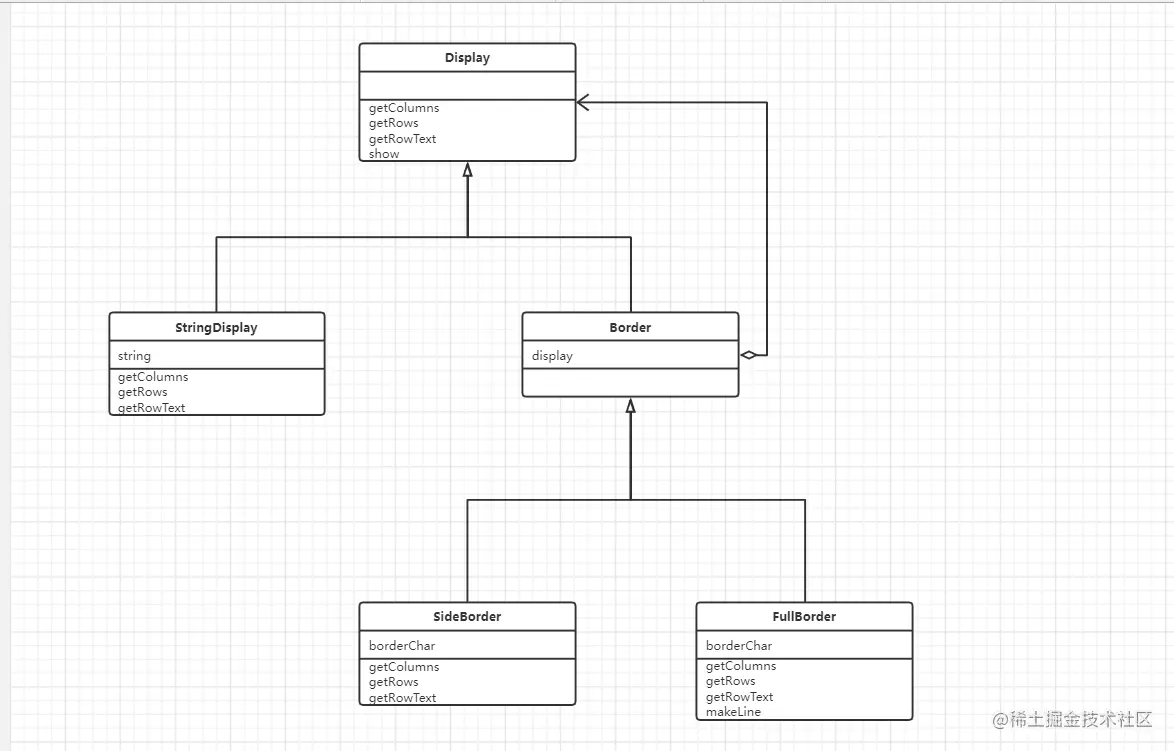

首先我们将实例程序的类图仿照 Decorator 的类图画出来，然后再一一解析各个类的作用

  • Display：可以显示多行字符串的抽象类，getColumns 方法和 getRows 方法分别用于获取横向字符数和纵向字符数，getRowText 方法用于获取指定某一行的字符串，这些都是抽象方法，需要子类实现。show 方法显示所有行的字符串，在 show 方法内部会调用 getRows 方法获取行数，getRowText 方法获取该行需要显示的字符串，最后通过循环语句显示所有的字符串信息。
public  abstract class Display {
	// 获取横向字符数
	public abstract int getColumns();
	// 获取行数
	public abstract int getRows();
	// 获取第row行的字符串
	public abstract String getRowText(int row);

	public final void show(){
		for(int i = 0;i<getRows();i++){
			System.out.println(getRowText(i));
		}
	}
}
  • StringDisplay：Display 的子类，用于显示单行字符串的类，也是接下来的被装饰者。
public class StringDisplay extends Display {

	private String str;

	public StringDisplay(String str) {
		this.str = str;
	}

	@Override
	public int getColumns() {
		return str.getBytes().length;
	}

	@Override
	public int getRows() {
		return 1;
	}

	@Override
	public String getRowText(int row) {
		if (row == 0) {
			return str;
		}
		return null;
	}
}
  • Border：装饰边框的抽象类，虽然这是边框类，但它也是 Display 的子类，通过继承，装饰边框与被装饰者具有相同的方法。我们在创建 Border 时，会将一个 Display 类型的字段传入，传入的字段就表示被装饰者。
public abstract class Border extends Display{
	protected Display display;
	// 通过构造函数传入 被装饰者
	protected Border(Display display) {
		this.display = display;
	}
}
  • SideBorder：具体的装饰者，Border 的子类，用指定的字符装饰字符串的左右两侧，可以给字符两侧添加 “|”。
public class SideBorder extends Border{
	// 两边的边框
	public char borderChar;
	protected SideBorder(Display display, char c) {
		super(display);
		borderChar = c;
	}

	// 字符数 = 字符串长度 + 左右两侧的边框
	@Override
	public int getColumns() {
		return 1 + display.getColumns() + 1;
	}

	// 同字符串行数
	@Override
	public int getRows() {
		return display.getRows();
	}

	// 输出 边框+字符串+边框
	@Override
	public String getRowText(int row) {
		return borderChar + display.getRowText(row) + borderChar;
	}

}
  • FullBorder:具体装饰者2号，具体实现同 SideBorder，不过功能有所不同，添加的是上下边框。
public class FullBorder extends Border{

	protected FullBorder(Display display) {
		super(display);
	}

	// 字符数 = 字符串长度 + 左右两侧的边框
	@Override
	public int getColumns() {
		return 1 + display.getColumns() + 1;
	}

	// 字符串行数 + 上下边框的数量
	@Override
	public int getRows() {
		return 1 + display.getRows() + 1;
	}

	// 输出 边框+字符串+边框
	@Override
	public String getRowText(int row) {
		if (row == 0) {
			// 下边框
			return "+" + makeLine(display.getColumns(), '-') + "+";
		} else if (row == display.getRows()+1) {
			// 上边框
			return "+" + makeLine(display.getColumns(), '-') + "+";
		}
		// 其他边框
		return "|" + display.getRowText(row-1) + "|";
	}

	// 构造边框
	public String makeLine(int count,char c){
		StringBuffer sBuffer = new StringBuffer();
		for(int i = 0;i<count;i++){
			sBuffer.append(c);
		}

		return sBuffer.toString();
	}
}
  • Main: 我们使用测试类来试验一下
public class Main {

	public static void main(String[] args) {
		Display b1 = new StringDisplay("hello 你好");
		Display b2 = new SideBorder(b1, '|');
		Display b3 = new FullBorder(b2);
		b1.show();
		b2.show();
		b3.show();

		System.out.println("====================================");

		Display b4 = new SideBorder(
				new FullBorder(
						new SideBorder(
								new FullBorder(
										new StringDisplay("hello world")), '|')
						), '/');
		b4.show();
	}

}

看一下打印情况

hello 你好
|hello 你好|
+------------+
||hello 你好||
+------------+
====================================
/+---------------+/
/||+-----------+||/
/|||hello world|||/
/||+-----------+||/
/+---------------+/

测试类中，我们通过定义 StringDisplay 被装饰者，然后不断为其添加边框，上下边框和所有边框，最终得到以上的打印。是不是非常方便呢？为了便于您的理解，最好还是要自己实现一遍才能加深理解。

IO 包与 Decorator

我曾经写过一篇关于 io 的文章：一文了解IO框架 ，有兴趣的可以看看。

其实 java 的 io 包中就使用了装饰者模式，想一想我们如果去读一个文件？ 我们可以像这样生成一个读取文件的实例：

Reader reader = new FileReader("path");

也可以像这样，读取文件时将文件添加到缓冲区：

Reader reader2 = new BufferedReader(new FileReader("path"));

或者像这样，管理行号：

Reader reader3 = new LineNumberReader(new BufferedReader(new FileReader("path")))

无论是 LineNumberReader 还是 BufferedReader 的构造函数，都会接收一个 Reader 类的实例，所以我们才可以想上面那样进行组合。

不同的 Reader 类，就像不同的装饰者一样，给最原始的 FileReader 类添加不同的功能添加剂，让其有更丰富的功能让我们使用，但是其本质仍然是一个 Reader 类。这就是装饰者的一个典型实现。

Context 与 Decorator

Android 开发者对于 Context 一定非常的熟悉， Android上下文Context的使用说明书 这里是一篇关于 Context 的文章，可以先了解一下。

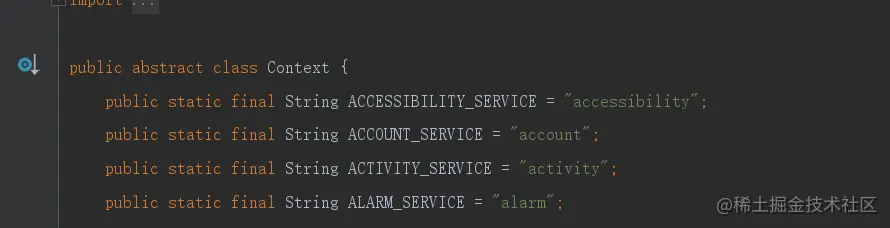

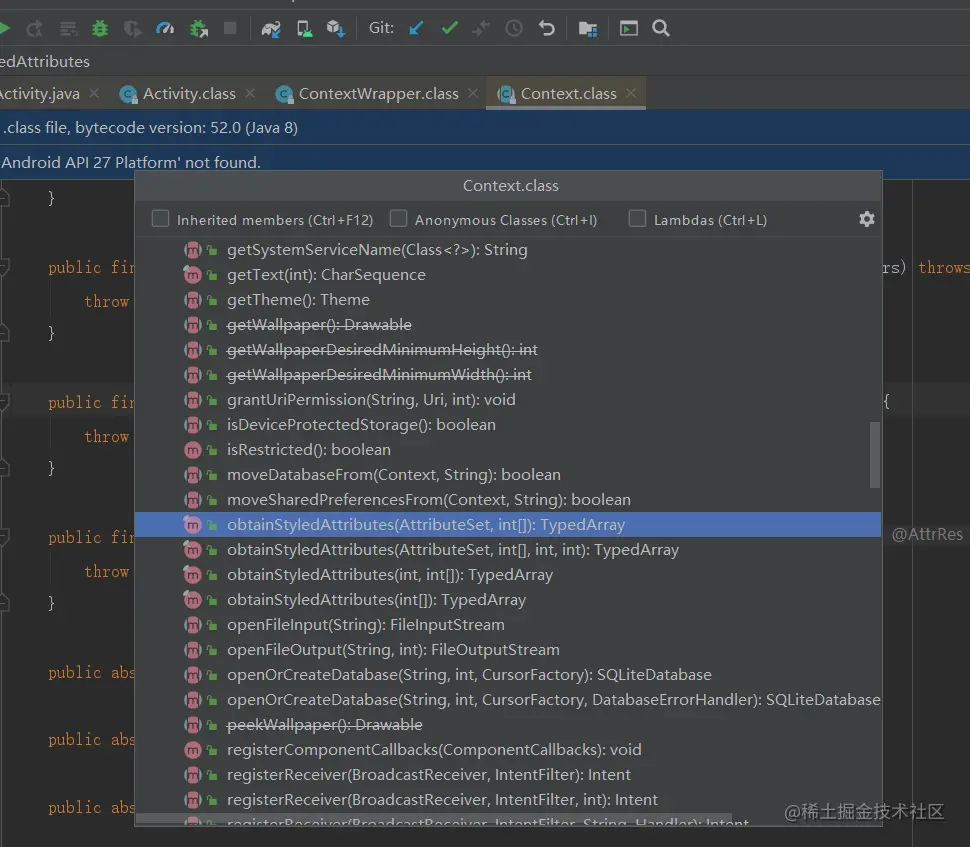

image.png Context 作为最基础的抽象类，其中定义了一些基础的接口 API，如图所示： image.png

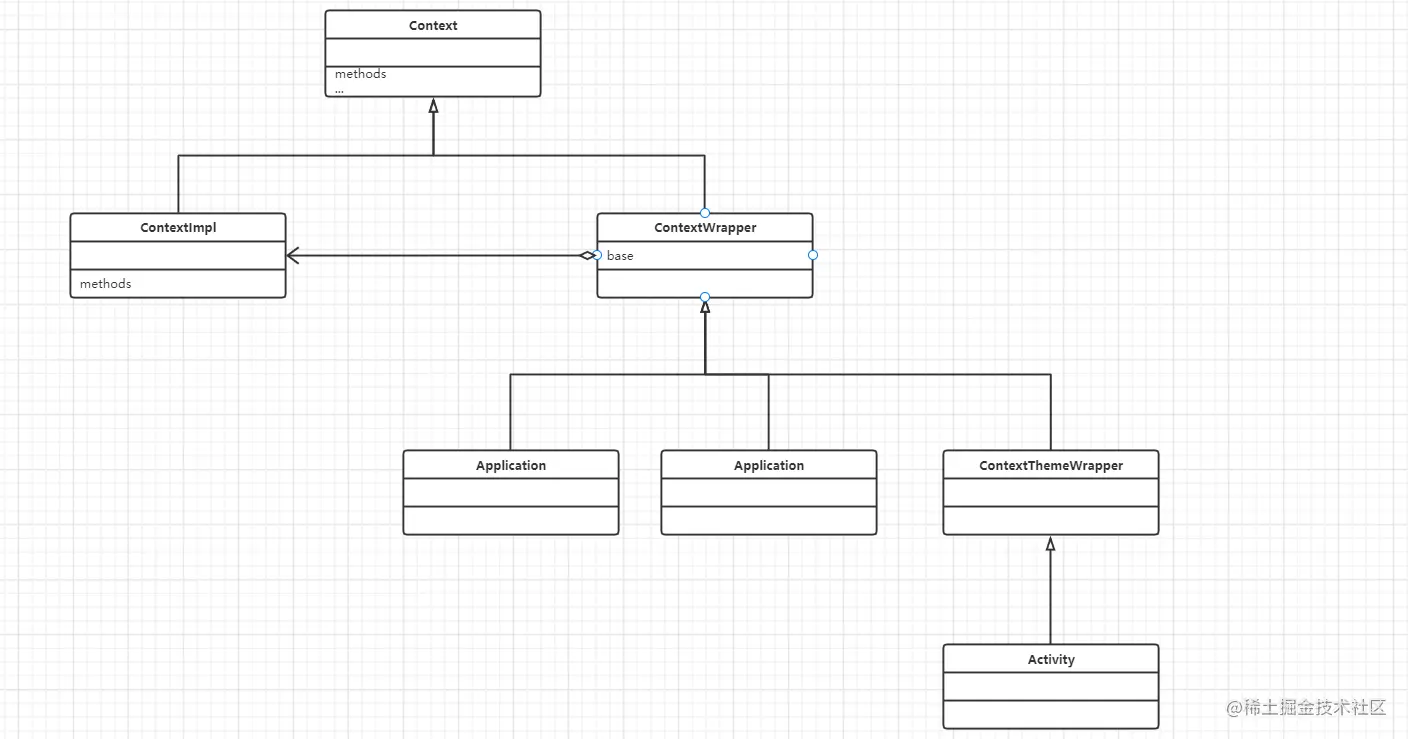

看一下 Context 的继承关系图：


跟 Decorator 的 UML 图对比一下，是不是非常的相似呢？

结语

  • 在不改变被装饰物的前提下增加功能：在 Decorator 模式中，装饰者与被装饰者拥有相同的接口 API，随着装饰物的增多，功能也就越多，但是其本质并不会发生改变，蛋糕还是那个蛋糕。
  • 使用委托：使用委托，将类之间的关系变为弱关联，可以在不更改框架代码的前提下，就可以生成一个与其他对象具有不同关系的心对象。
  • 功能抽离：我们可以准备多种装饰者，将功能进行抽离，只需要对被装饰者添加不同的装饰物，就可以达到我们的目的，无需重新创建一个品类。
  • 很多小类：为了添加不同的功能，我们会创建很多装饰者，这也就会创建很多特别小的类，当然他们是具有不同的功能的。

装饰者模式有这么多的优点，你在等什么？还不快快拿来使用？
