ST ARM高级定时器PWM输出模式

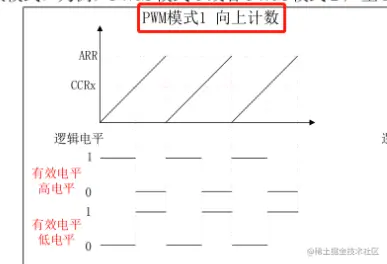

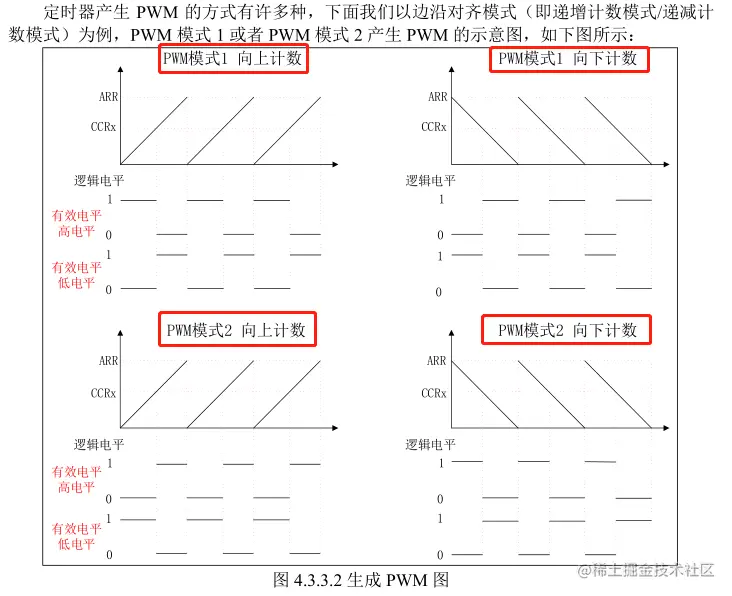

1 PWM 4种主要输出模式

2 PWM输出

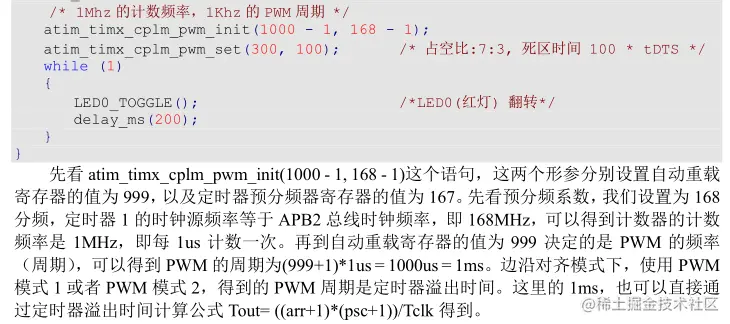

2.1 主函数

2.2 PWM输出模式实验

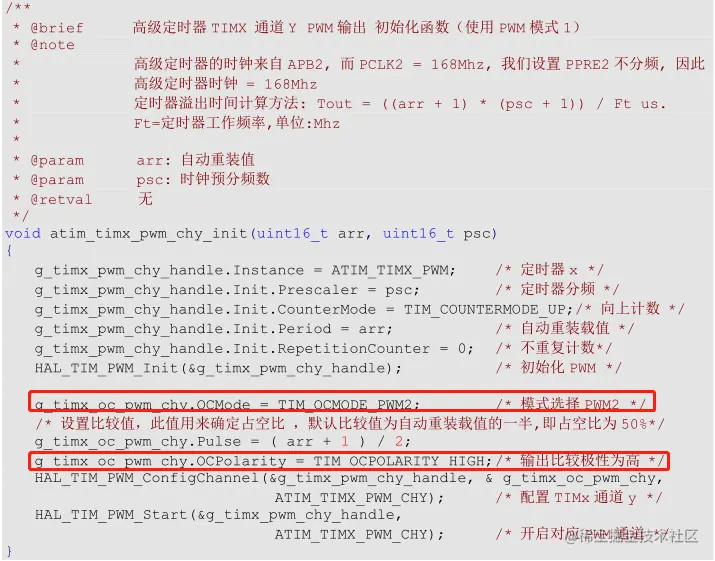

• PWM2 | OCPolarity ->TIM_OCPOLARITY_HIGH

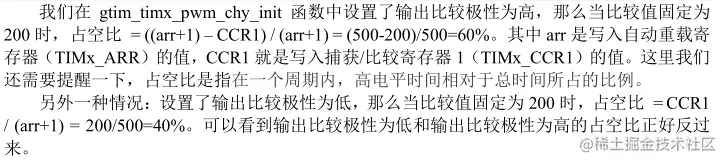

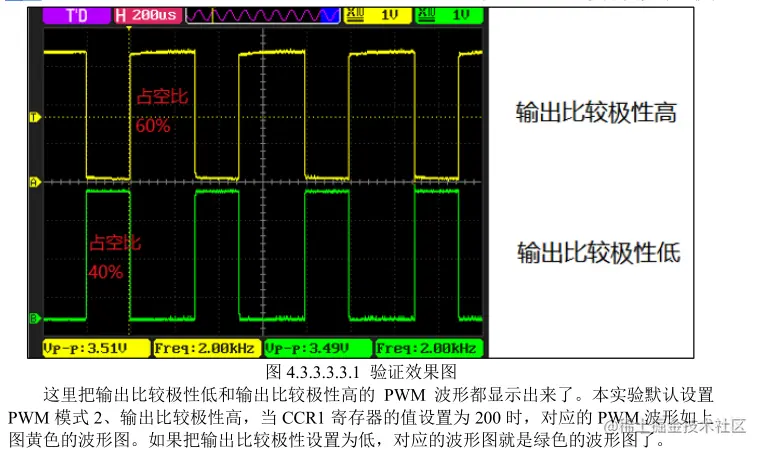

• 当比较值固定为200 时，高电平占空比 = ((arr+1) – CCR1) / (arr+1) = (500-200)/500=60%

3 互补PWM输出模式实验

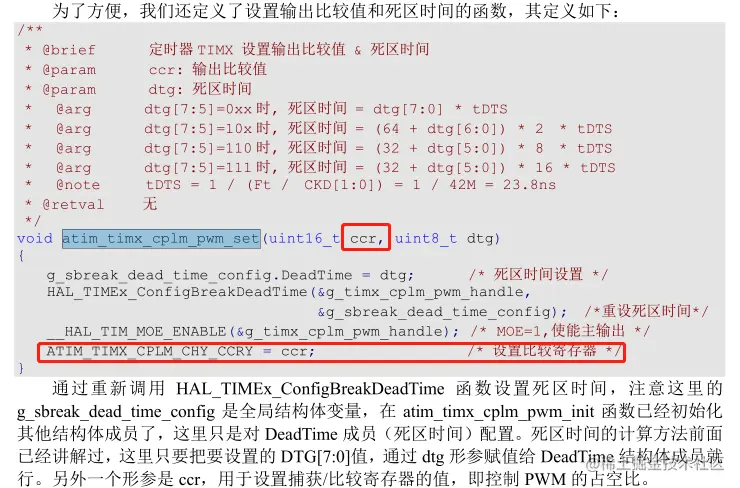

• 设置输出比较值和死区时间的函数

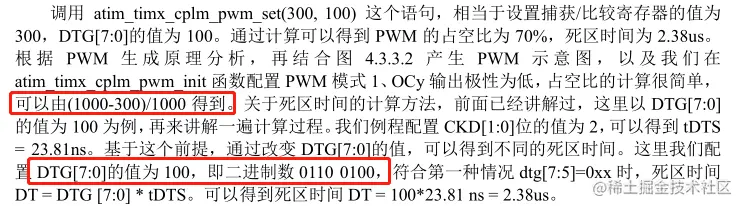

• atim_timx_cplm_pwm_set(300, 100) 这个语句，相当于设置捕获/比较寄存器的值为300，DTG[7:0]的值为 100。通过计算可以得到 PWM 的占空比为 70%，死区时间为 2.38us。

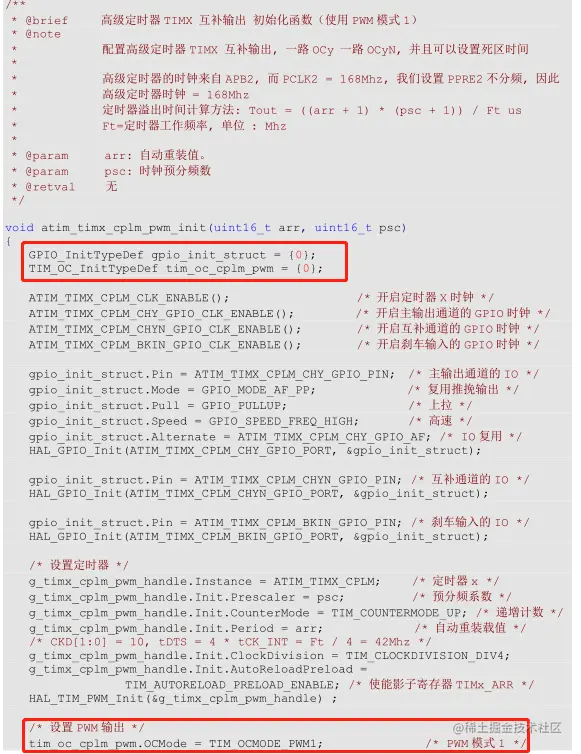

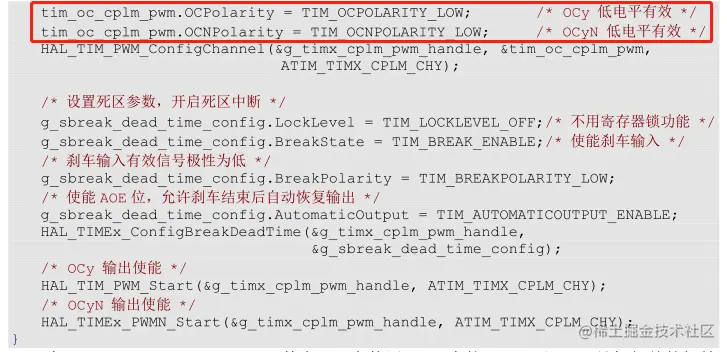

• PWM1 | OCPolarity ->TIM_OCPOLARITY_LOW | OCNPolarity->TIM_OCPOLARITY_LOW

3.1 实验分析

• PWM1 | OCPolarity ->TIM_OCPOLARITY_LOW | OCNPolarity->TIM_OCPOLARITY_LOW
• 占空比计算

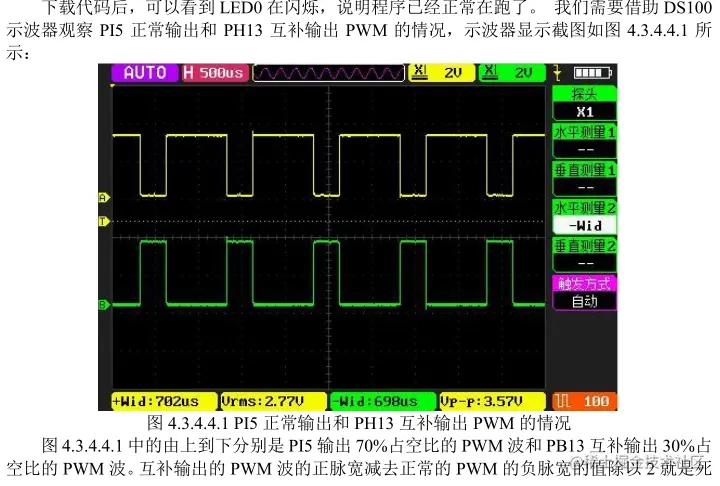

• 实验现象
