Flowable流程引擎简单使用一

平凡人笔记
541 阅读1分钟

安装flowable ui

docker run -p 8080:8080 flowable/flowable-ui

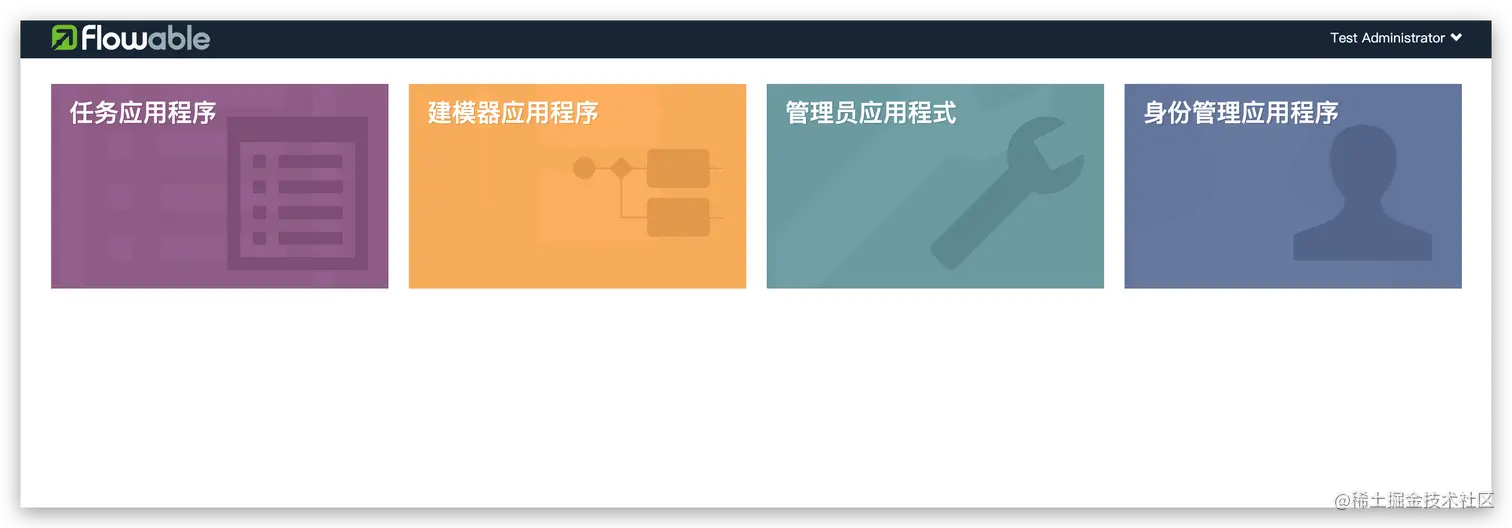

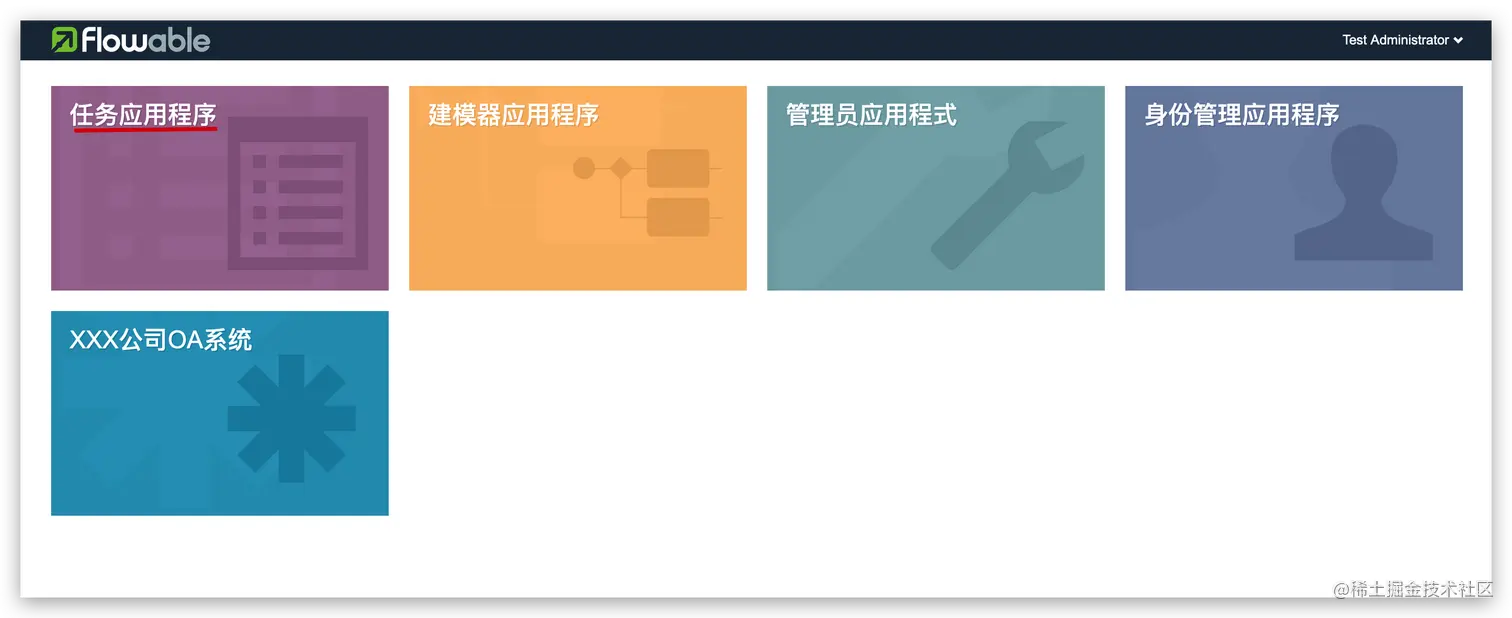

登录

http://localhost:8080/flowable-ui/idm/#/login
admin/test

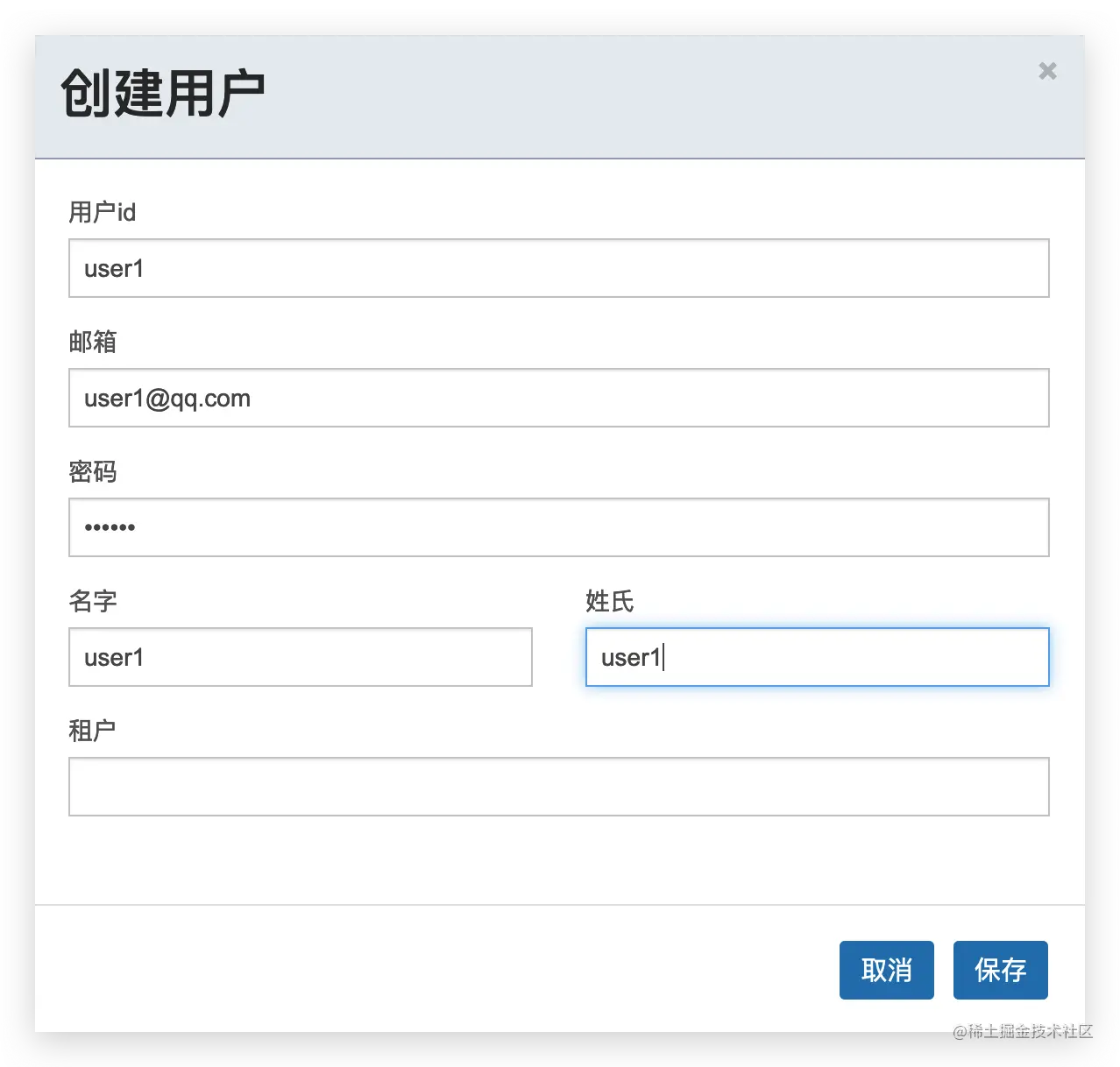

身份管理应用程序-创建2个用户



设置权限


创建一个流程

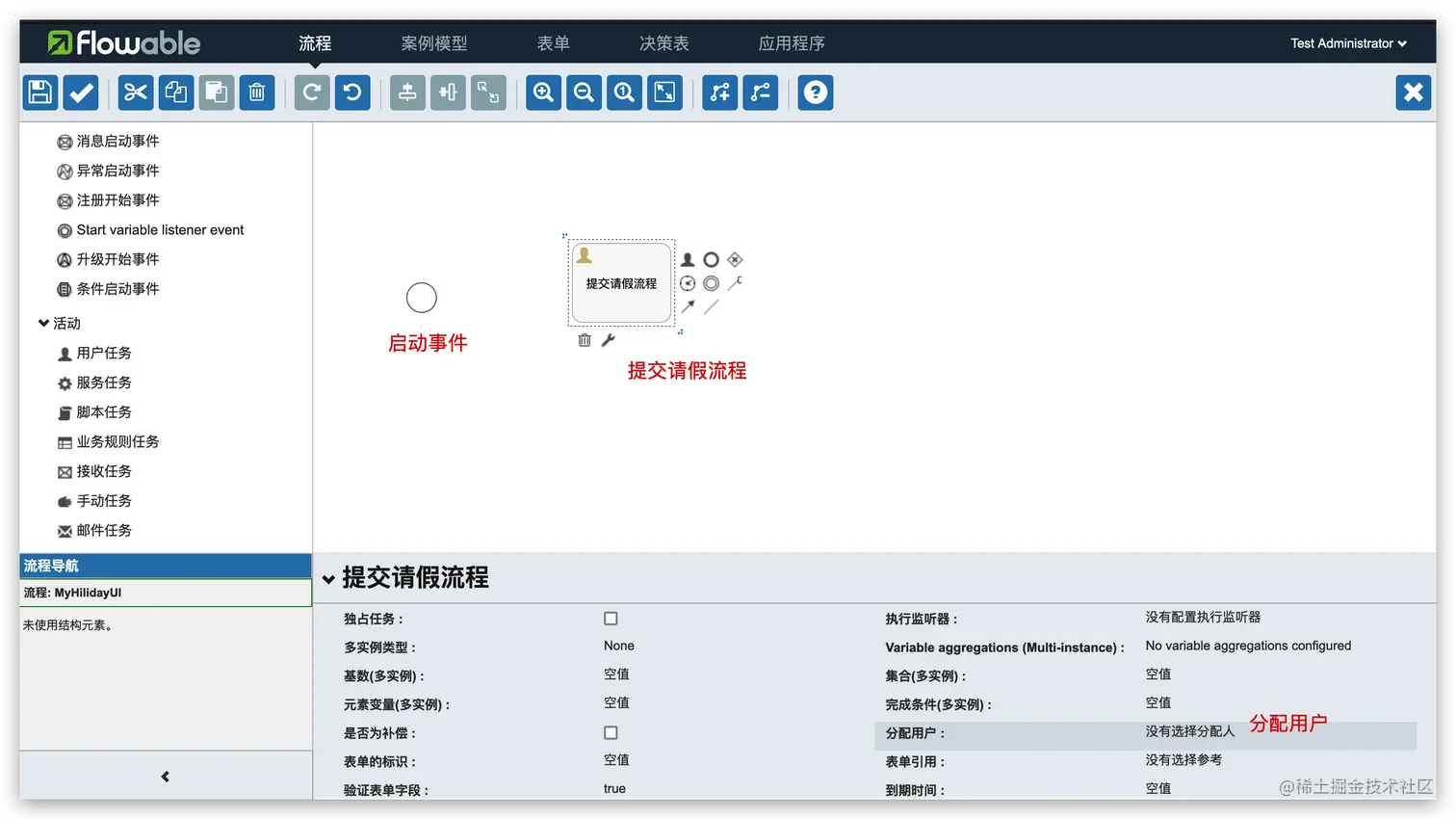

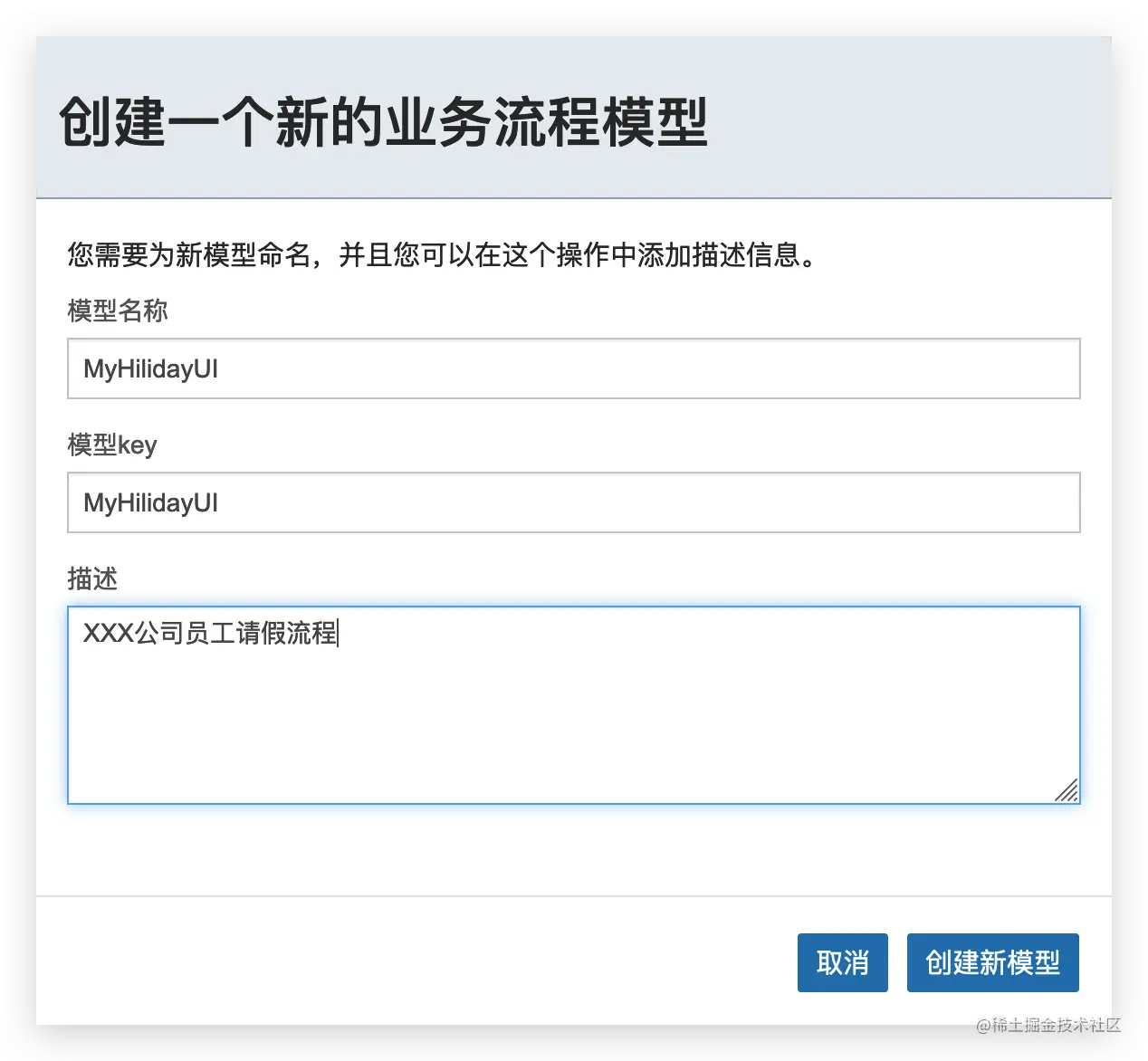

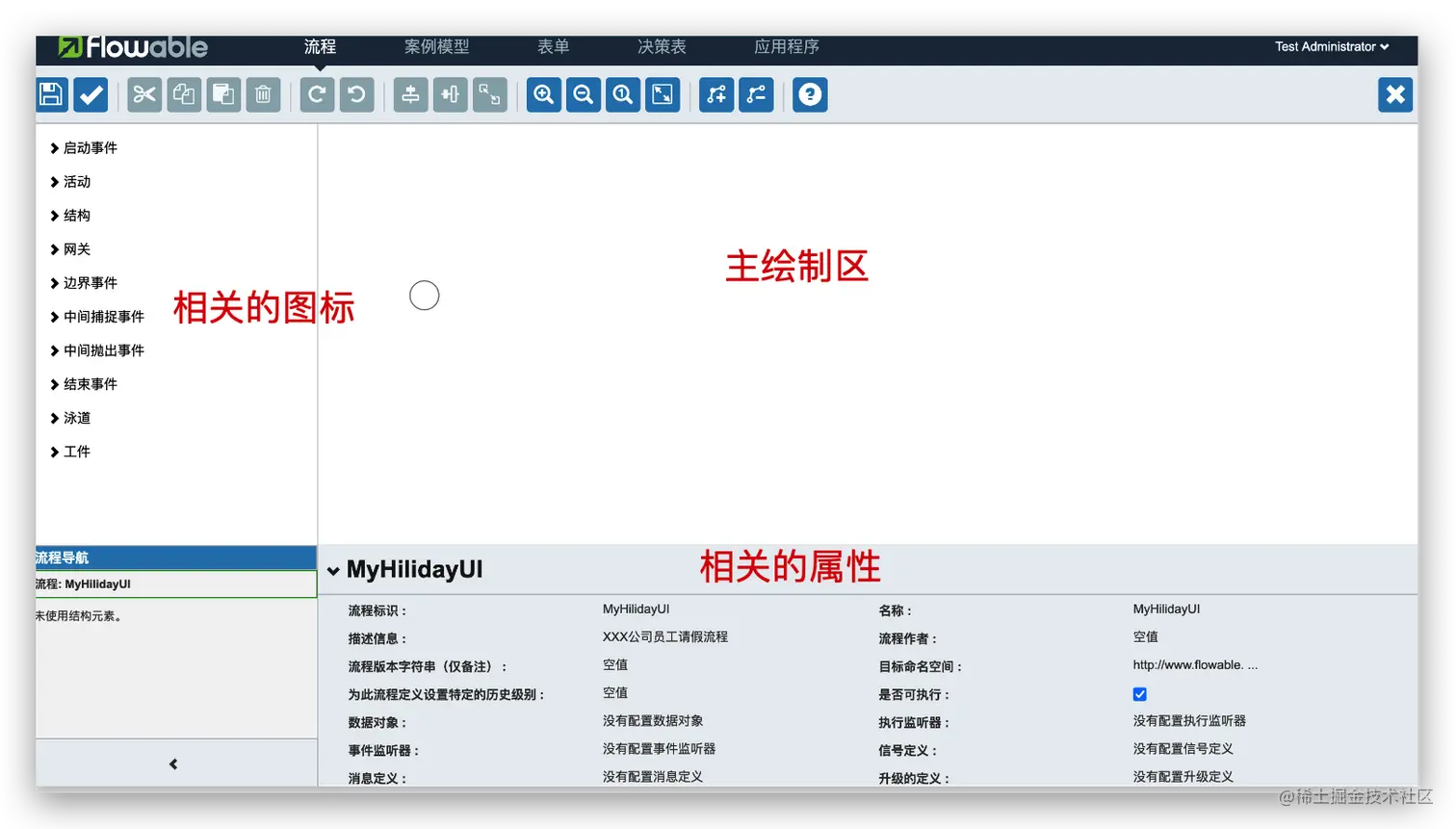

建模器应用流程-创建流程

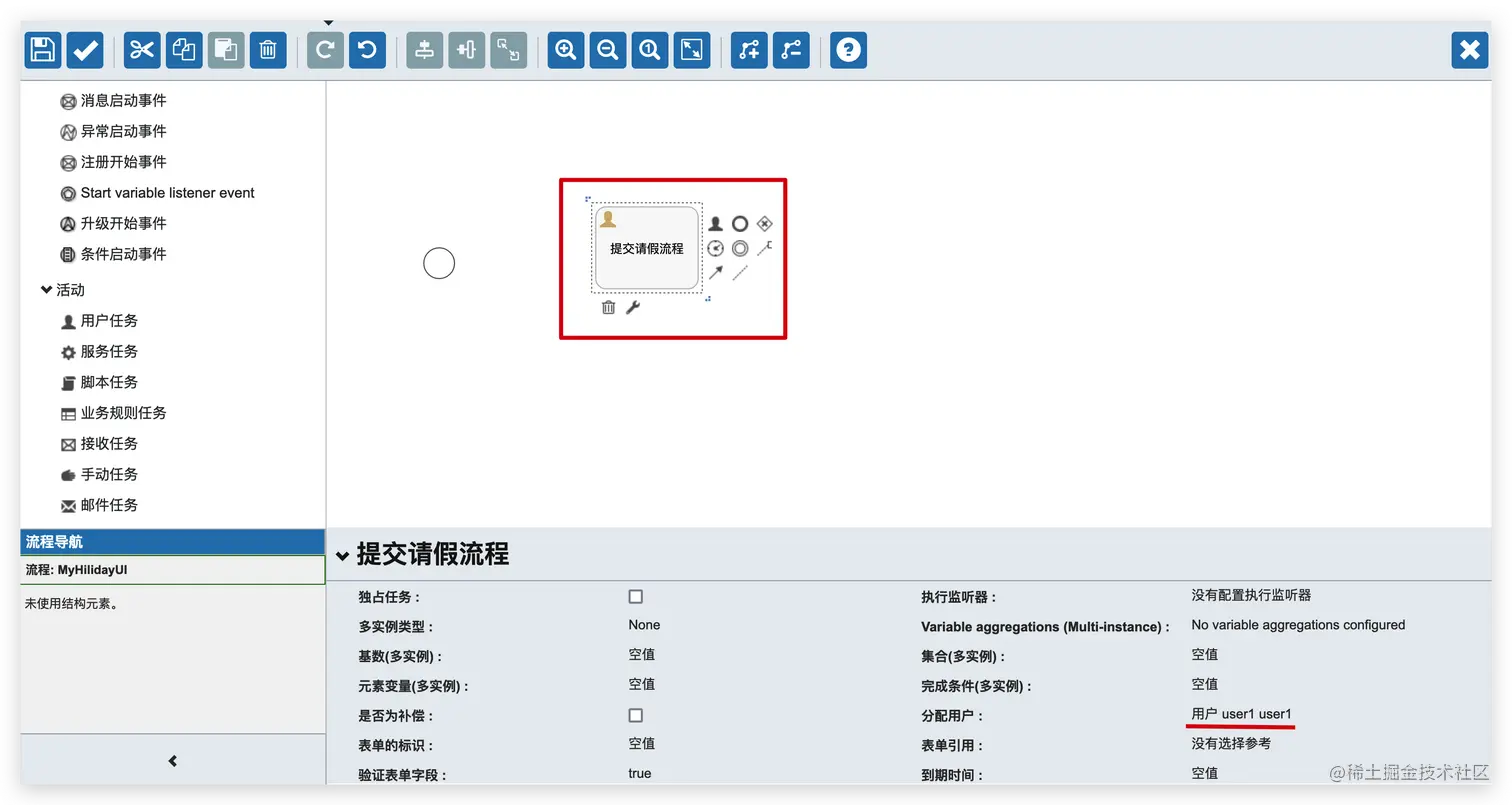

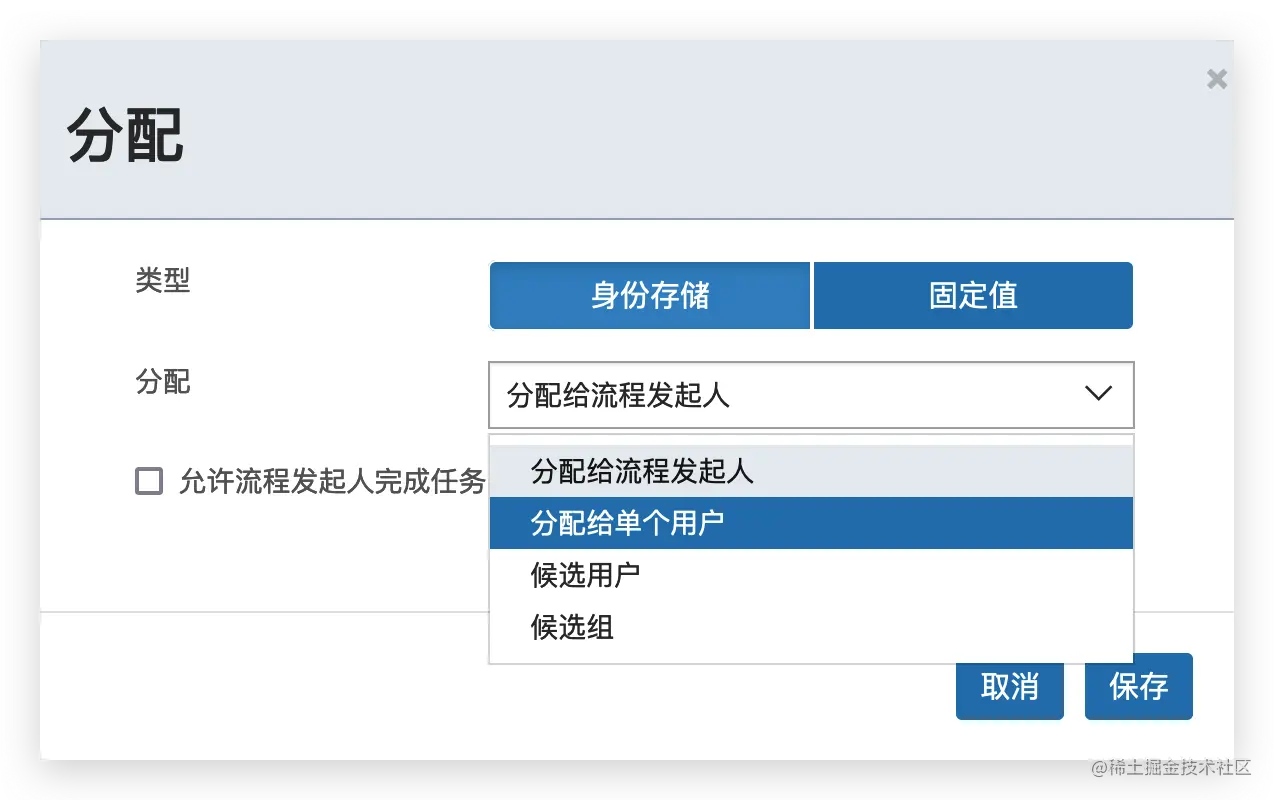

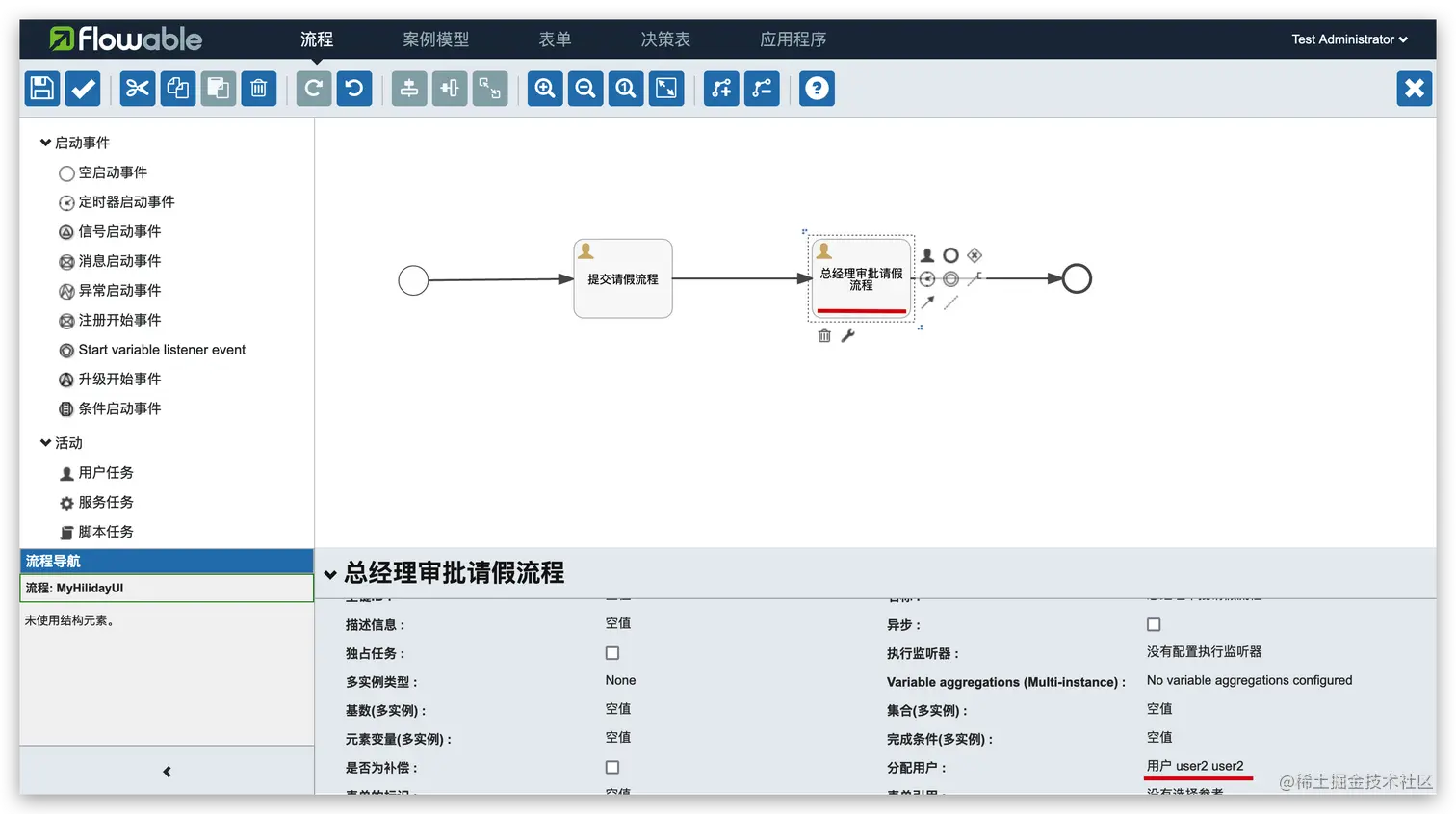

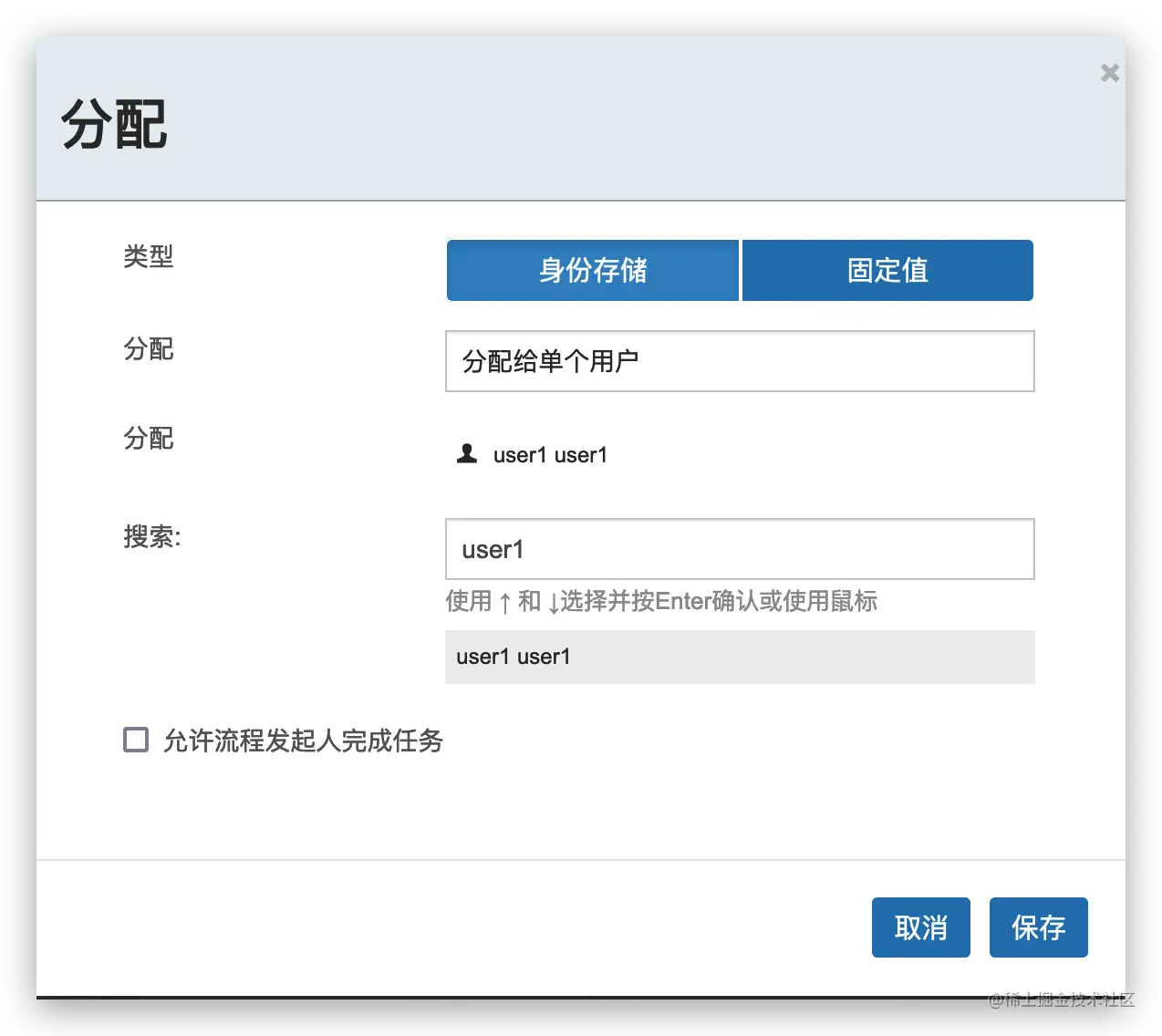

指定处理人





保存流程

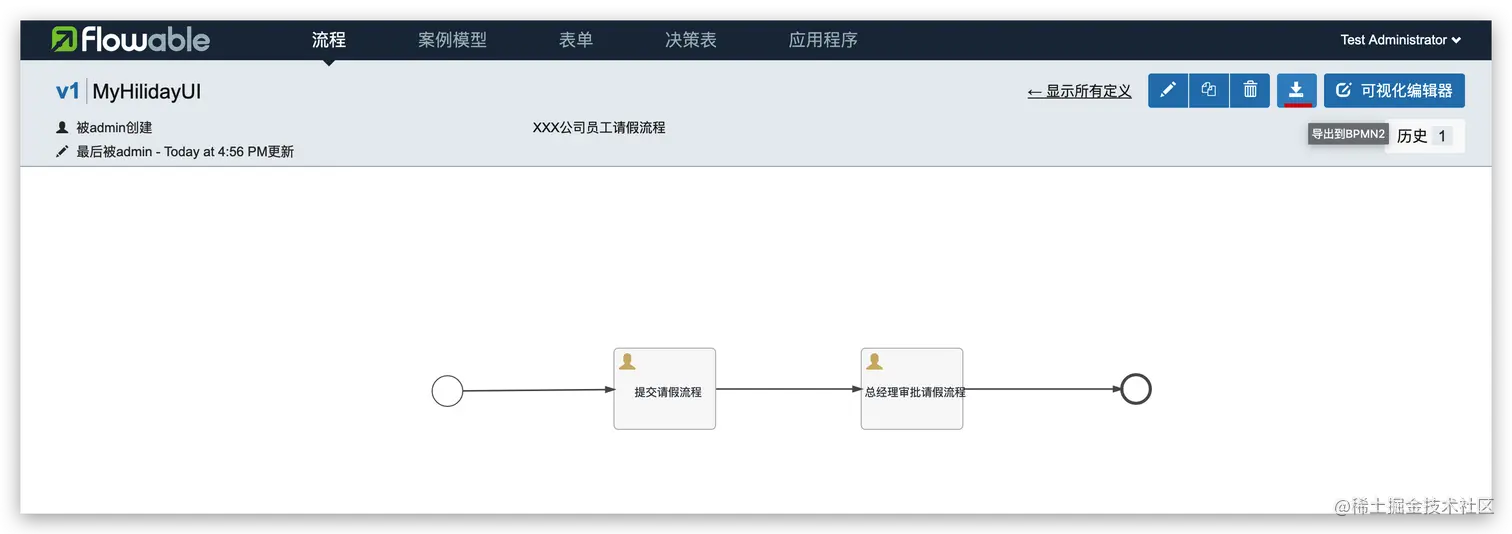

导出流程


将绘制好的流程一键导出，导出一个xml文件，然后可以通过java程序部署该流程，也可以通过web ui部署该流程

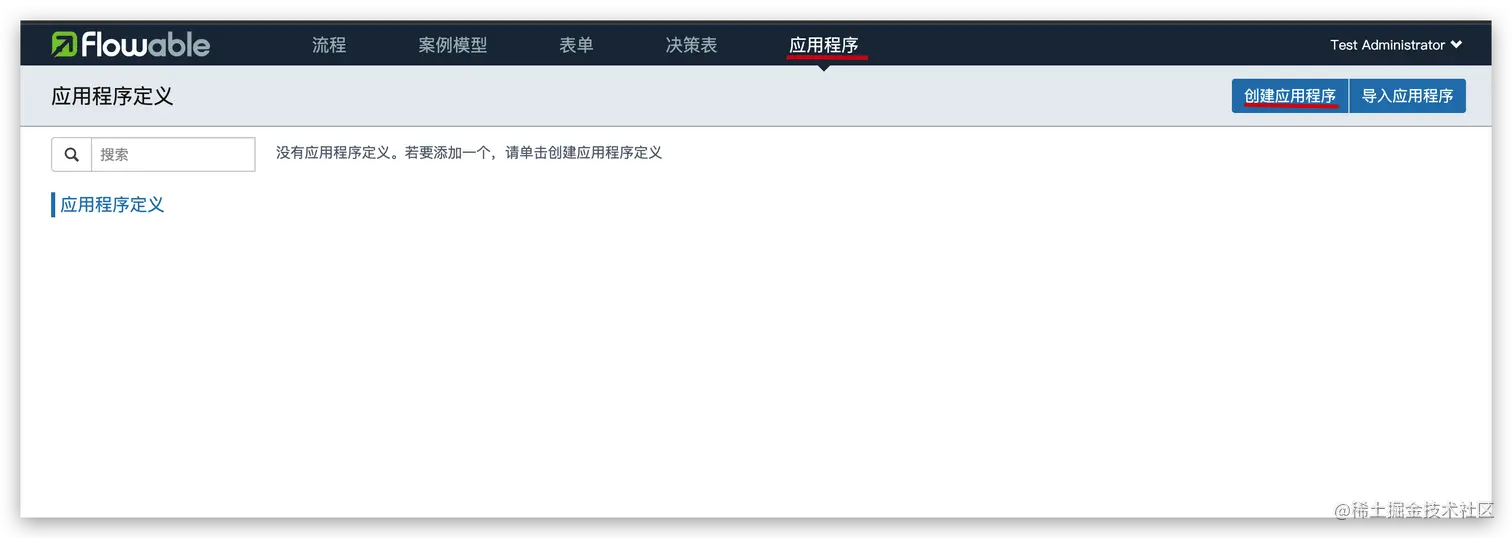

创建一个应用程序

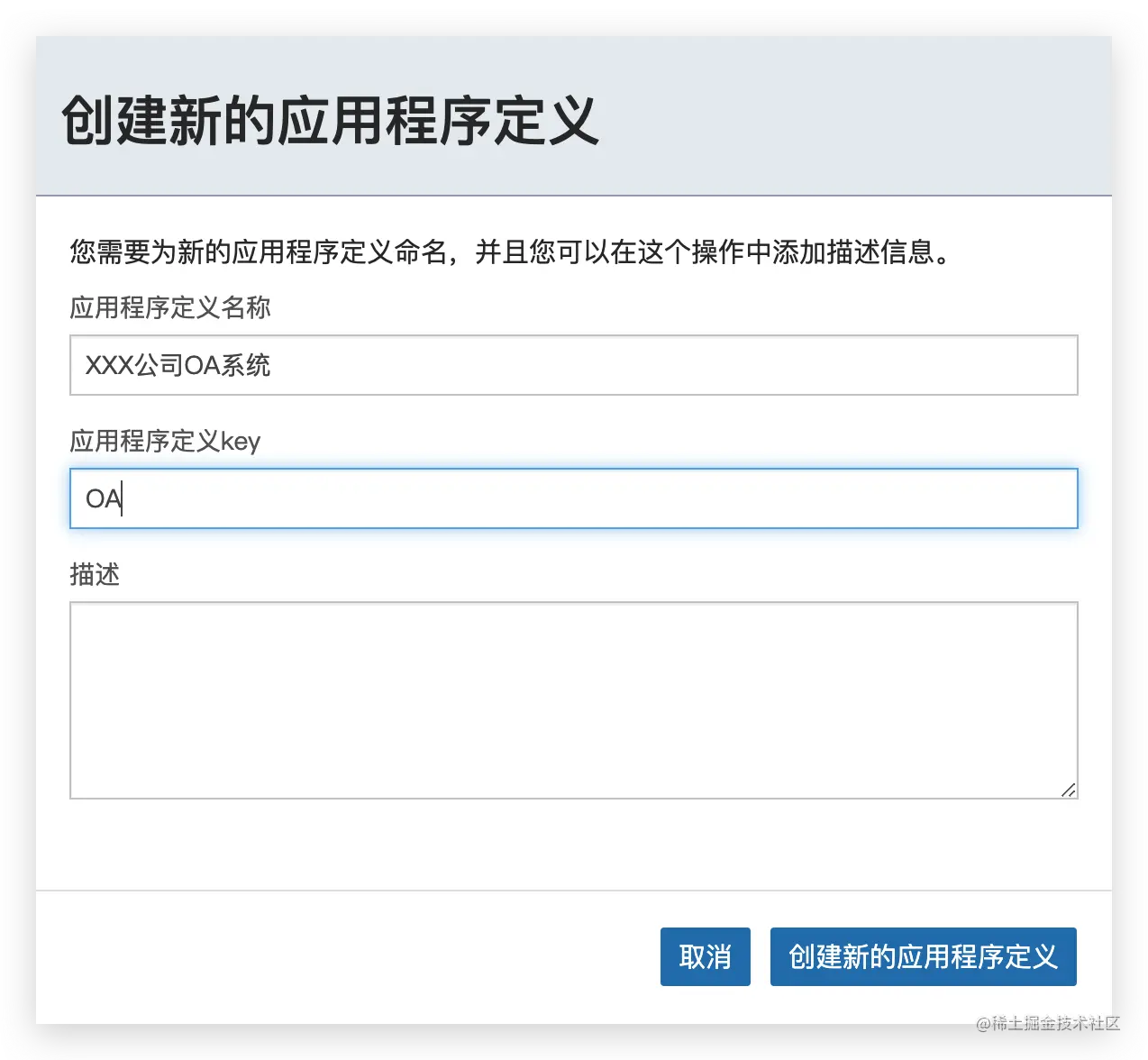

定义应用的相关信息

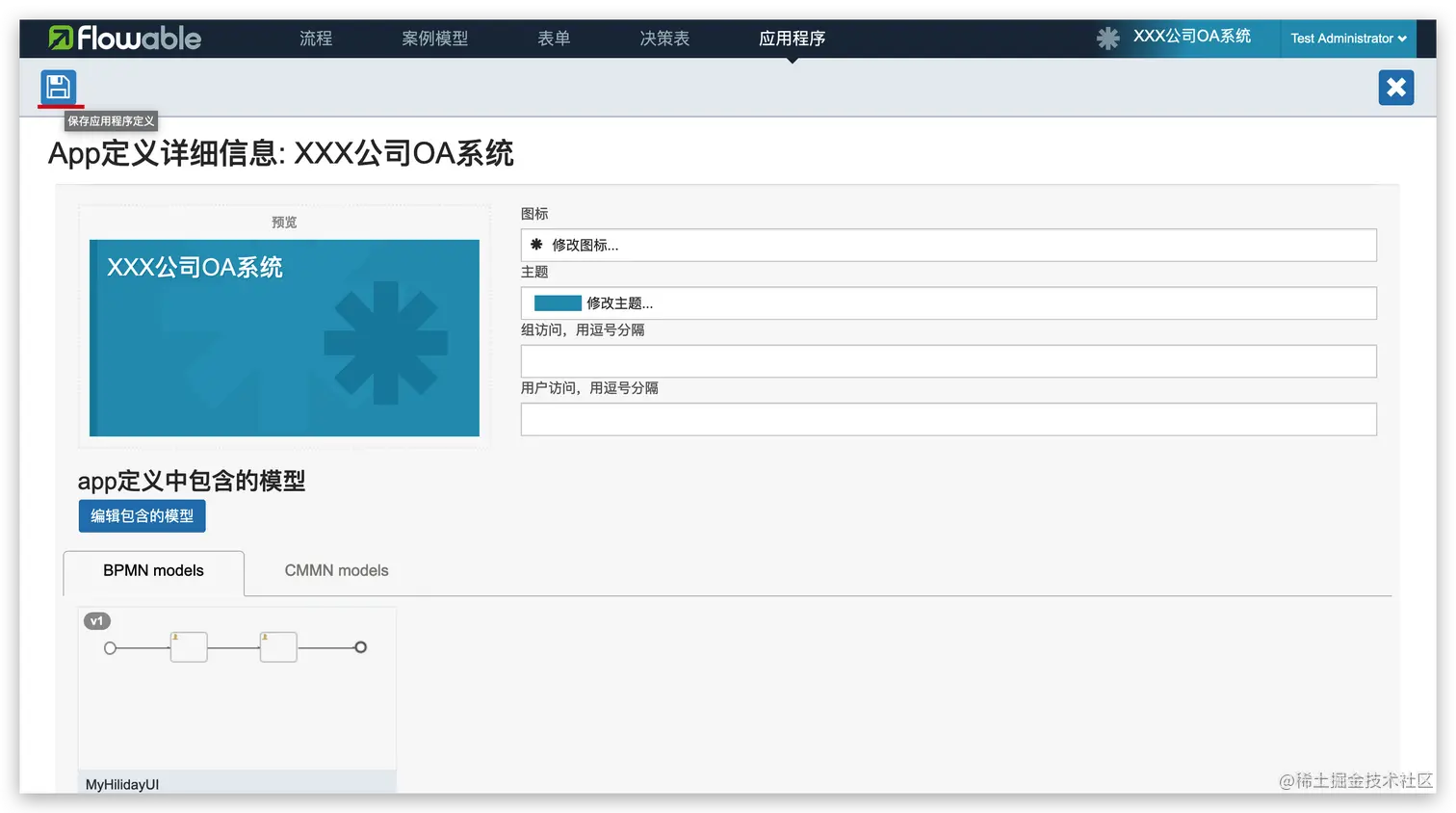

创建应用后，需要指定对应的流程图


点击保存

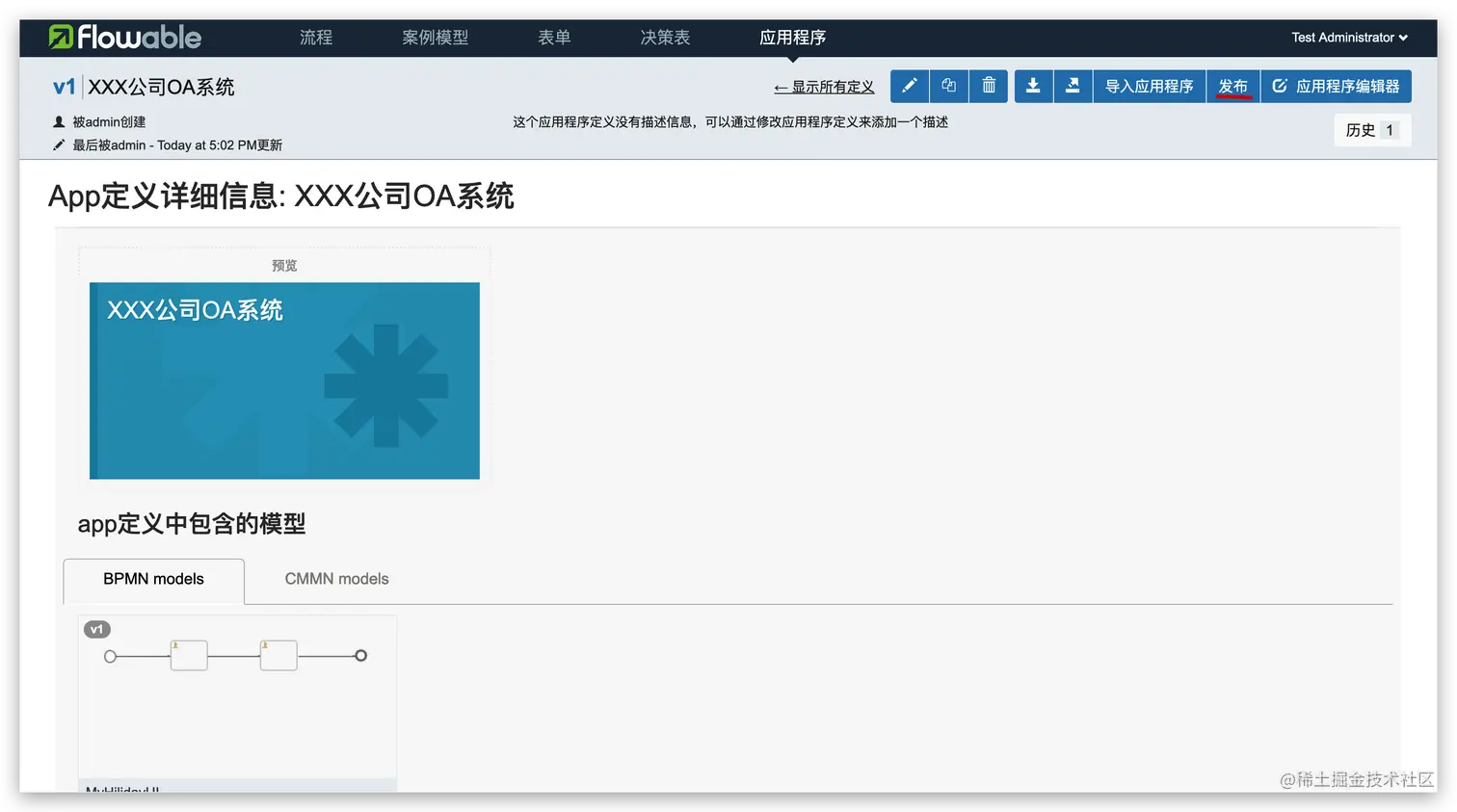

发布应用程序


启动流程

发布了应用程序后，就可以启动流程了

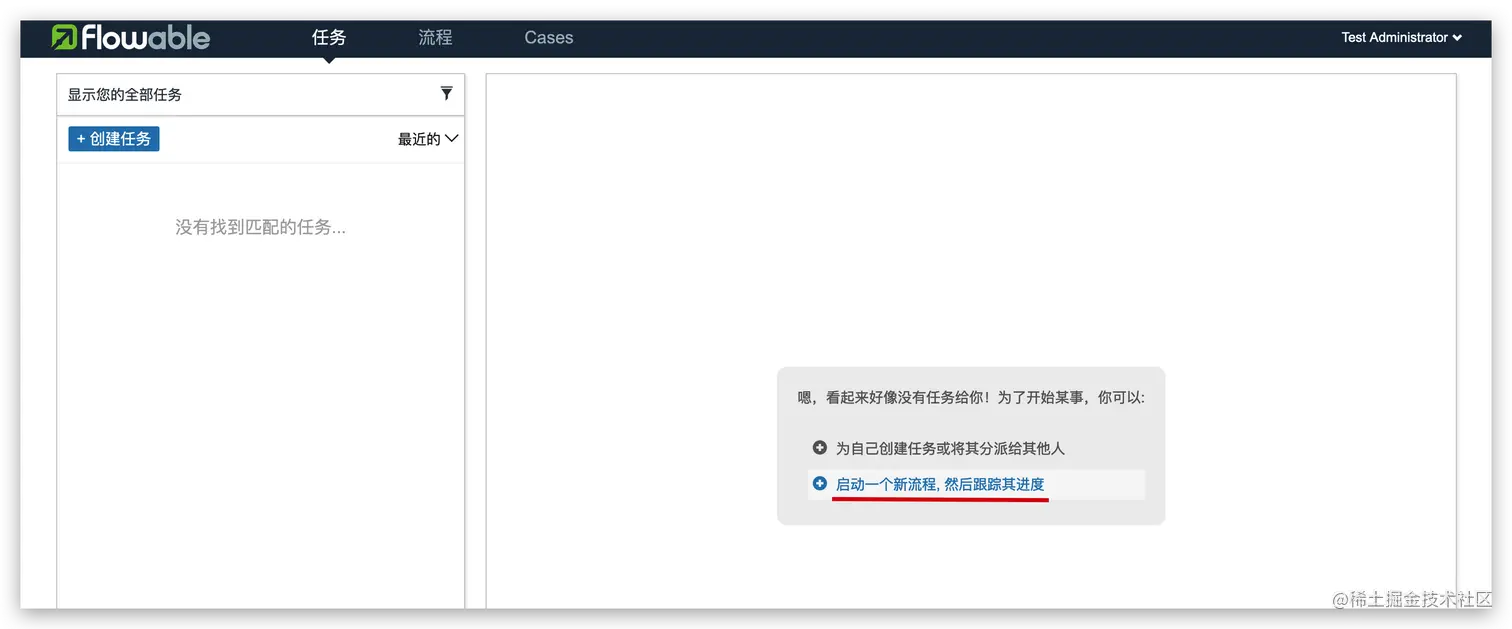

启动一个新流程

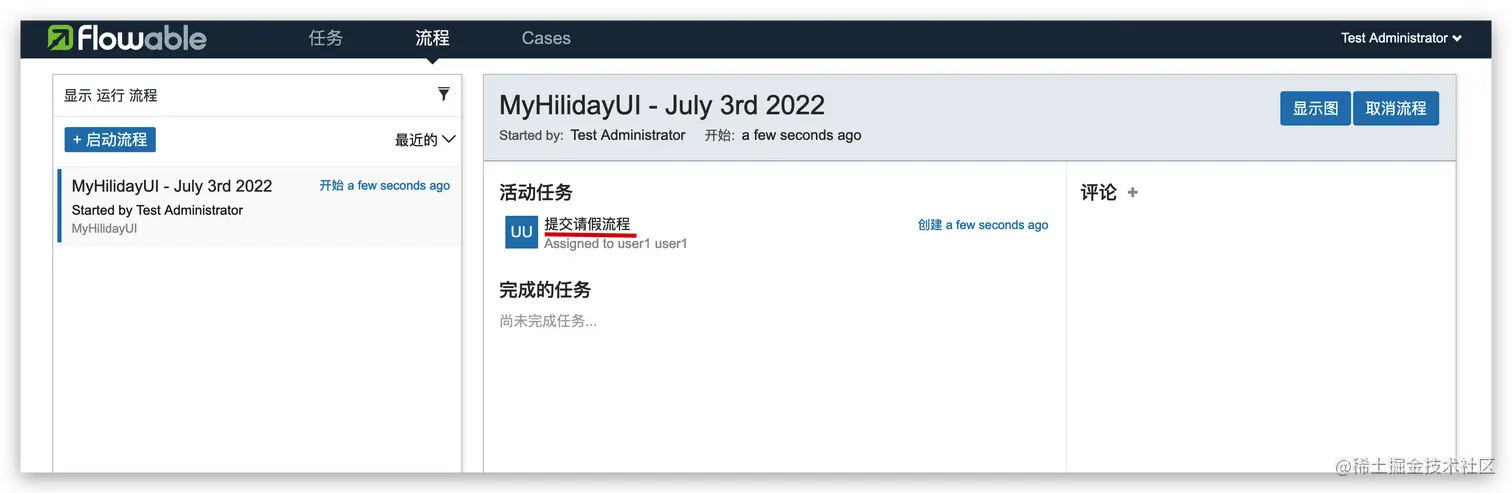

点击启动流程，就提交了一个请假流程

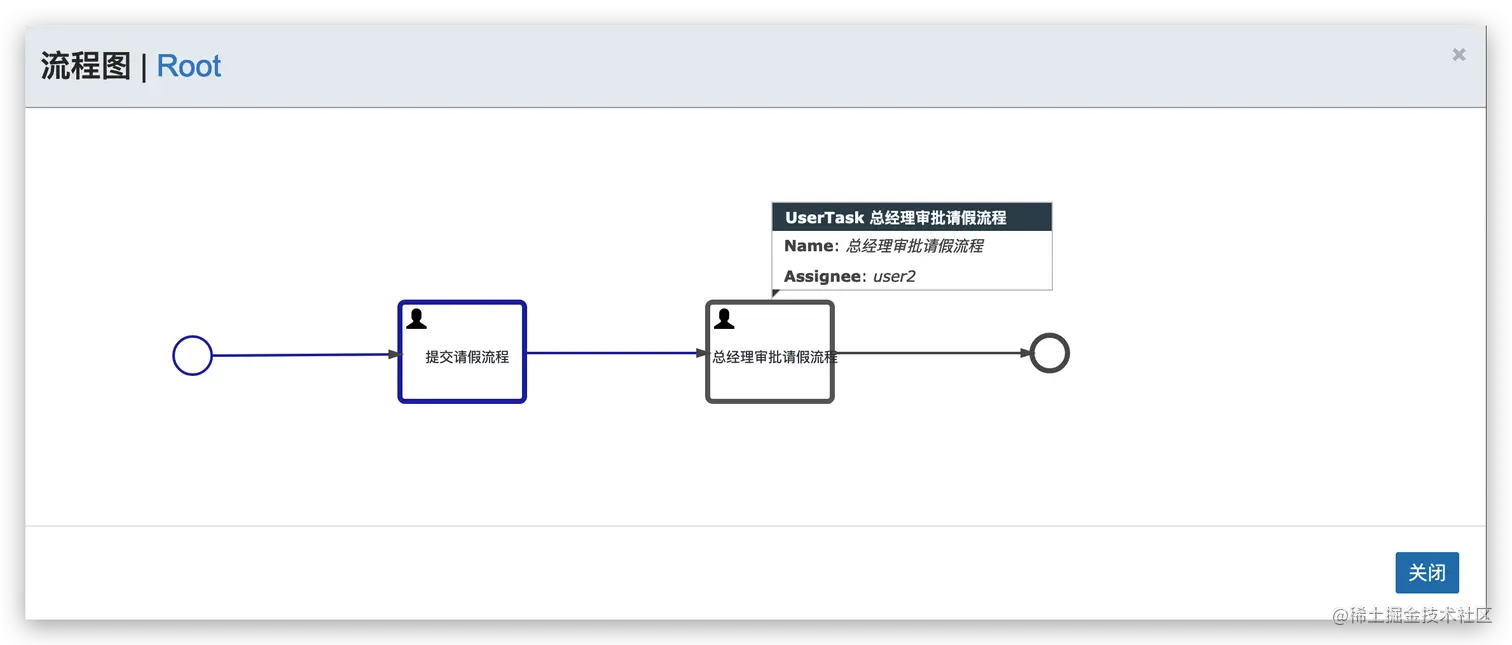

点击显示图


可以看到，流程到了user1了

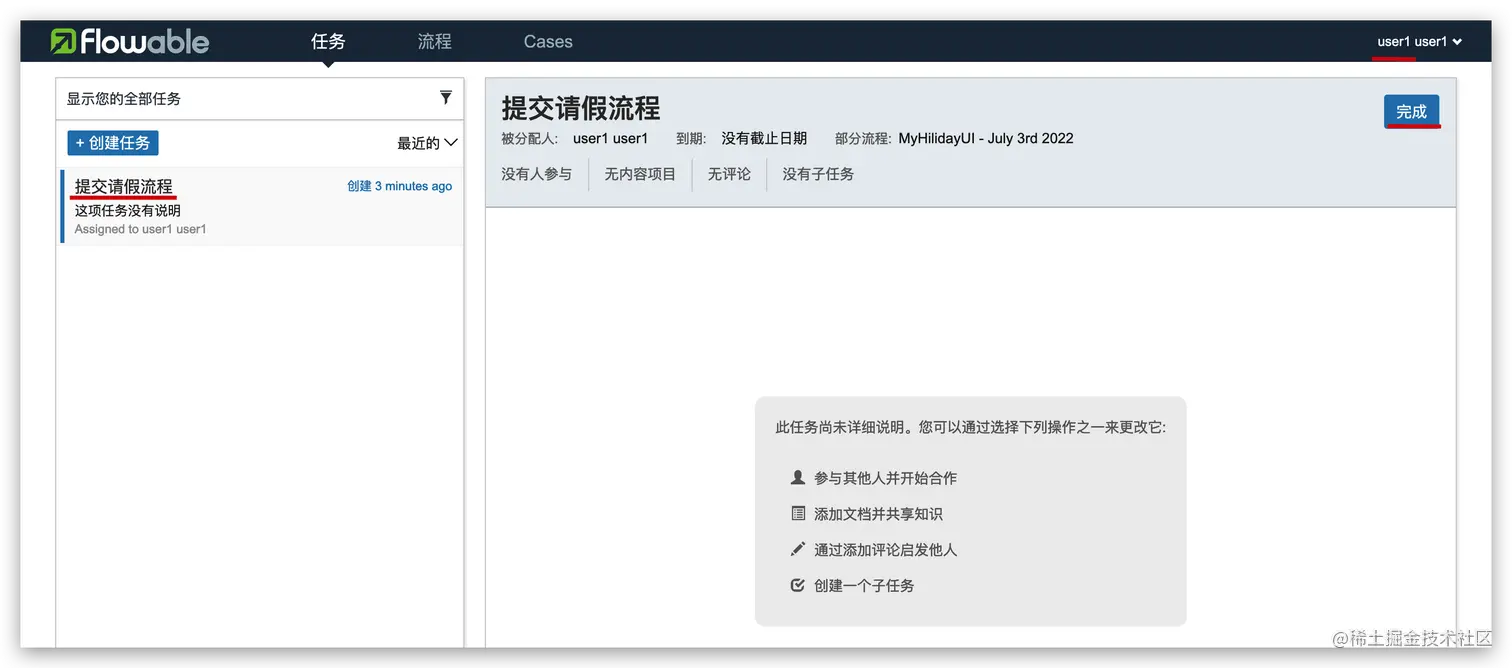

user1账号登录，可以看到一个待审批的流程，user1点击完成

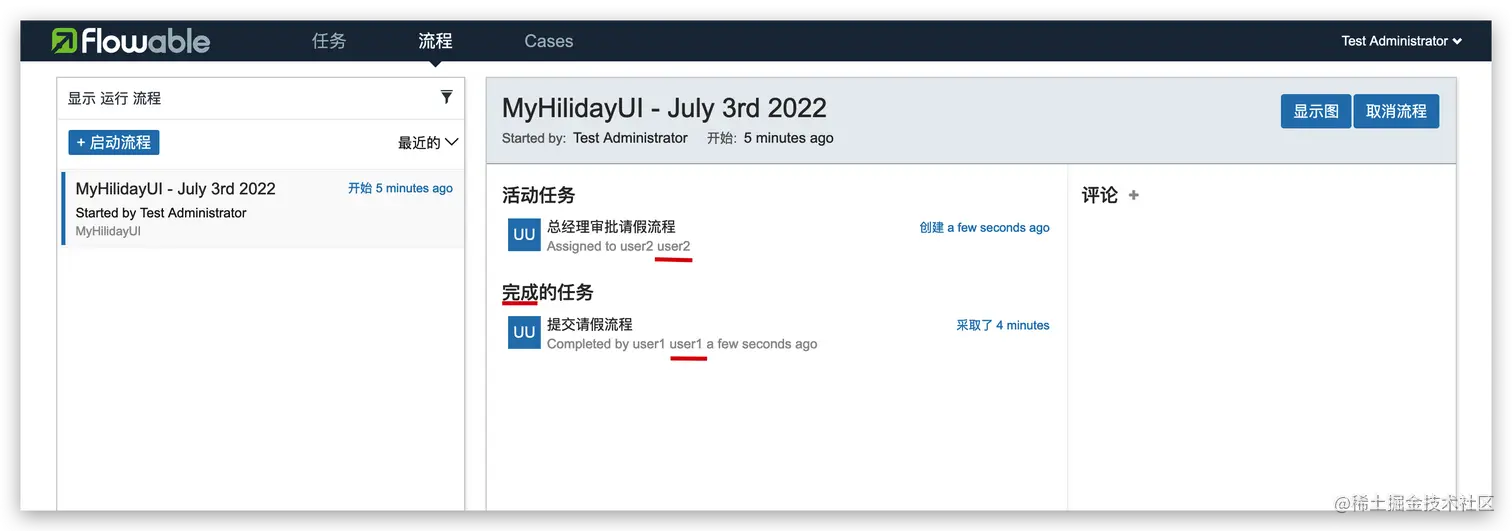

此时可以看到user1审批完成，流程来到了user2这里


登录user2


点击完成

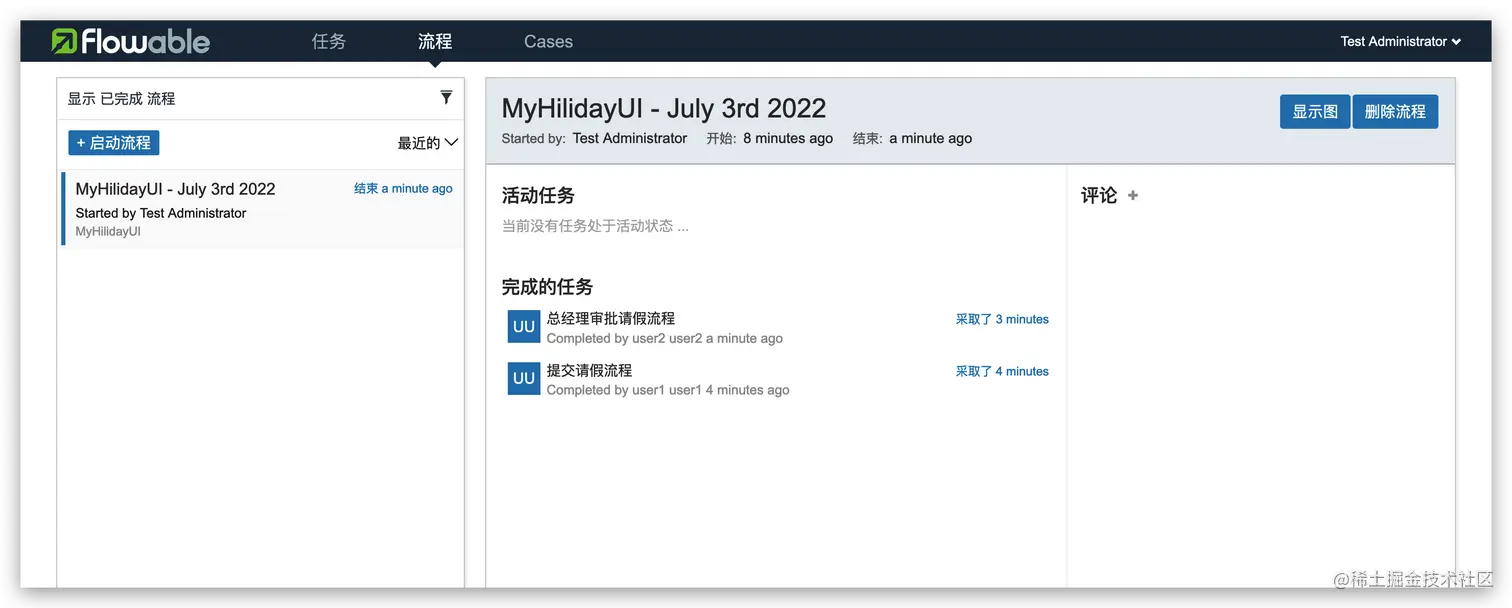

流程结束。
