前言：
为什么需要redo log?
为了取得更好的读写性能，InnoDB会将数据缓存在内存中（InnoDB Buffer Pool），对磁盘数据的修改也会落后于内存，这时如果进程或机器崩溃，会导致内存数据丢失， 为了保证数据库本身的一致性和持久性，InnoDB维护了一套redo log机制。修改页(Page)之前需要先将修改的内容记录到redo log中，并保证redo log 早于对应的页落盘，也就是常说的WAL（Write Ahead Log）。当故障发生导致内存数据丢失后，InnoDB会在重启时，通过重放redo log，将页恢复到奔溃前的状态。
那为什么不能直接在事务提交之前，把该事务所修改的所有页面都刷盘来做持久性保障呢？
- 刷新一个完整的数据页太浪费了
有时候我们仅仅是修改了某个页面中的一个字节，但是InnoDB 是以页为单位来进行磁盘IO的，也就是说我们仅仅修改了一个字节，我们都不得不将一个完整的页面(一般是16KB)从内存刷新到磁盘中。
- 随机IO效率太低
一个事务可能包含很多语句，即使是一条语句也有可能修改很多页面（如B+树分裂），而且这些页面可能都不相邻，这就意味着把事务修改的页面刷新到磁盘时，需要进行很多的随机IO，随机IO比顺序IO要慢，尤其是对传统的机械硬盘来说。
我们只是想让已经提交的事务对数据库中数据所做的修改永久生效，即使崩溃，再重启后我们也可以恢复出来。所以我们其实没必要把修改过的所有页面都刷新到磁盘，只需要把修改了哪些东西记录一下，在事务提交时把记录的修改刷新到磁盘中。并且事务执行过程中的修改记录是按产生的顺序写入磁盘的，也就是常说的顺序IO，效率比较高。
我们小结下使用redo log做故障恢复的好处
- redo log占用的空间非常小
- redo log顺序写入磁盘（速度快）
有点类似于Redis的持久化机制，也是只记录改动操作本身。
redo log 的定义与格式：
redo log是一种基于磁盘文件的数据类型，用于在宕机时恢复出不完整的事务更新数据。
InnoDB是带事务的存储引擎，其通过Force Log at Commit 机制实现事务的持久性，即当事务提交时，必须先将该事务的所有重做日志写入到重做日志文件进行持久化，该事务的COMMIT操作才算完成。
redo log本质上只是记录了一下事务对数据库做了哪些修改。 InnoDB针对事务对数据库的不同修改场景定义了多种类型的redo log，但是绝大部分类型的redo log都有下边这种通用的结构：
各个部分的详细释义如下：
- Type：该条redo日志的类型。在MySQL 5.7.21这个版本中，设计InnoDB的大叔一共为redolog设计了53种不同的类型。
- Space ID：表空间ID。
- Page number：页号。
- Data：该条redo log的具体内容。
redo log 的存储：

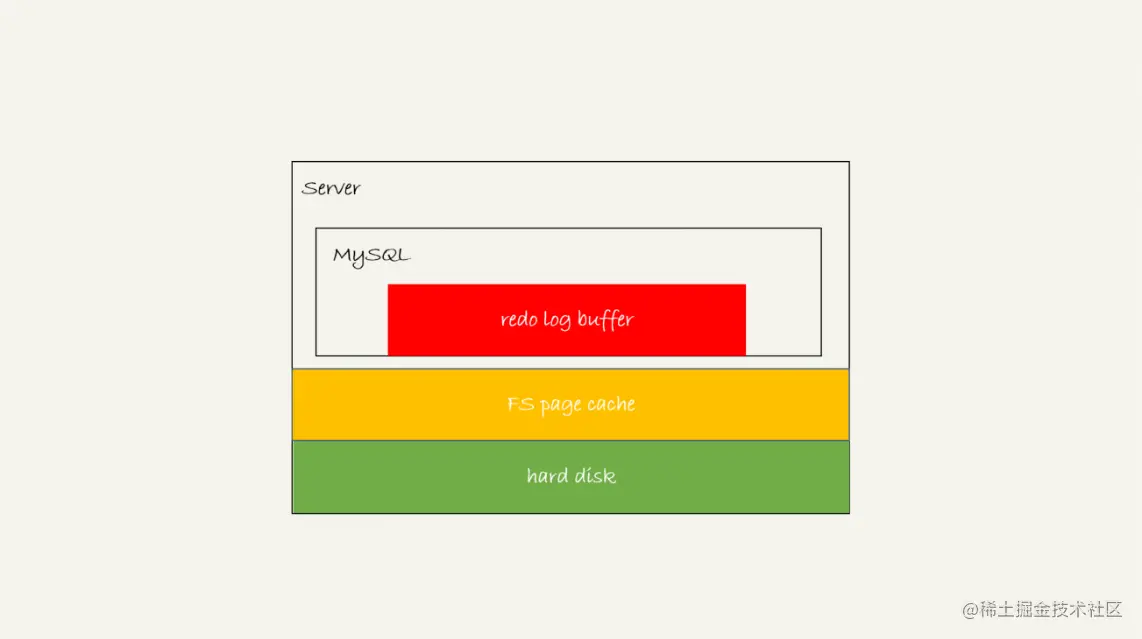

我们来看下MySQL中redo log的三种存储状态：
这三种状态分别是：
- 存在redo log buffer 中，物理上是在MySQL 进程的内存中，就是图中红色部分；
- 写到(write)文件系统缓存中，但是没有持久化（没有刷到磁盘fsync），物理上是在文件系统的page cache里面，也就是图中黄色的部分；
- 持久化到磁盘（fsync）, 对应的是hard disk, 也就是图中的绿色部分。（后文的刷盘指的都是持久化到磁盘）
redo log 写到redo log buffer是很快的，write 到page cache 也差不多，但是持久化fsync到磁盘的速度就慢多了。
redo log的刷新策略：
前面我们看到了redo log有三种不同的存储形态，前两种都是基于缓存，为了确保事务不丢失，redo log需要持久化到磁盘，但是这非常影响数据库的性能。所以InnoDB存储引擎允许用户通过参数innodb_flush_log_at_trx_commit手工设置redo log刷新磁盘的策略。
- 参数值为1(默认值): 表示事务提交时必须调用一次fsync操作。性能相对较差，但是强保证持久性。
- 参数值为0 : 表示事务提交时不进行写入redo log操作，把写入redo log的工作交给后台进程，但是如果事务提交后，后台线程没有来得及把redo log刷新磁盘，那事务的修改结果就会丢失。性能好，存在一定概率丢失事务结果。
- 参数值为2: 表示在事务操作时将redo log仅写入文件系统的缓存中，不进行fsync操作。这个设置下，当MySQL宕机而非操作系统宕机并不会导致事务的丢失，所以相比参数0，事务丢失概率更小一点，但是响应的性能稍差。

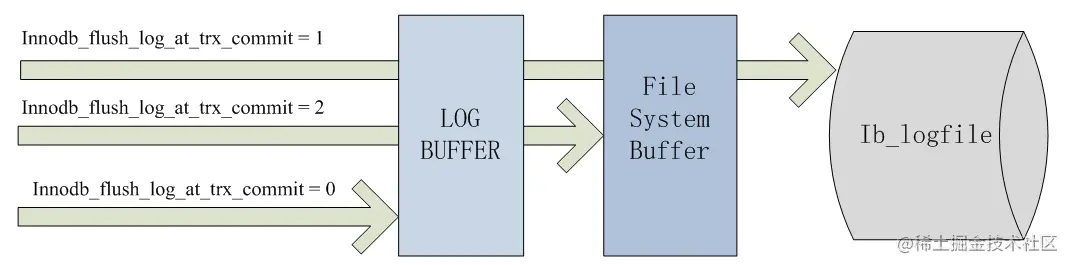

下图表示了不同配置值的持久化程度。
Mini-Transaction (redo log组)
我们知道事务在写入数据的时候会产生redo log，一次原子的操作可能会包含多条redo log，这些记录可能是访问同一个Page的不同位置，也可能是访问不同的Page（如Btree节点分裂）。Innodb有一套完整的机制来保证涉及一次原子操作的多条redo log的原子性，即恢复时要么全部重放，要么全部不重放，因此这些redo log记录必须连续。Innodb中通过mini_transaction实现，简称mtr，需要进行原子操作时，先生成一个mtr，接下来将这个原子操作所需要写的所有redo log都写到这个mtr中，当原子操作结束后，将这个mtr数据拷贝到redo log buffer中。

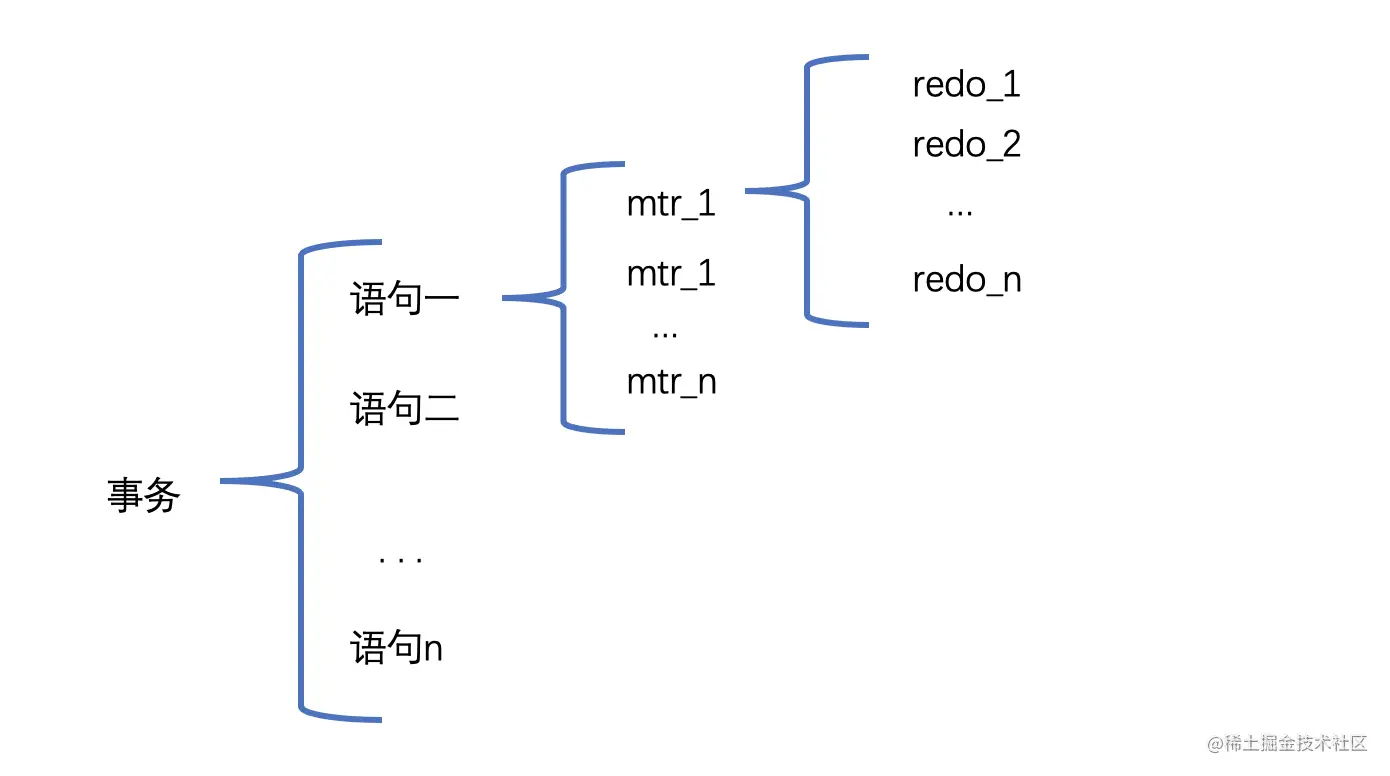

一个事务可以包含若干条语句，每一条语句其实是由若干个mtr组成，每一个mtr又可以包含若干条redo log，画个图表示它们的关系就是这样：
redo log buffer （重做日志缓存）
redo log buffer是一片连续的内存空间，被划分成了若干个512字节大小的block。redo log buffer 缓存了redo log的内容，由多个redo log首尾相连组成。
我们可以通过启动参数innodb_log_buffer_size来指定log buffer 的大小。
redo log block

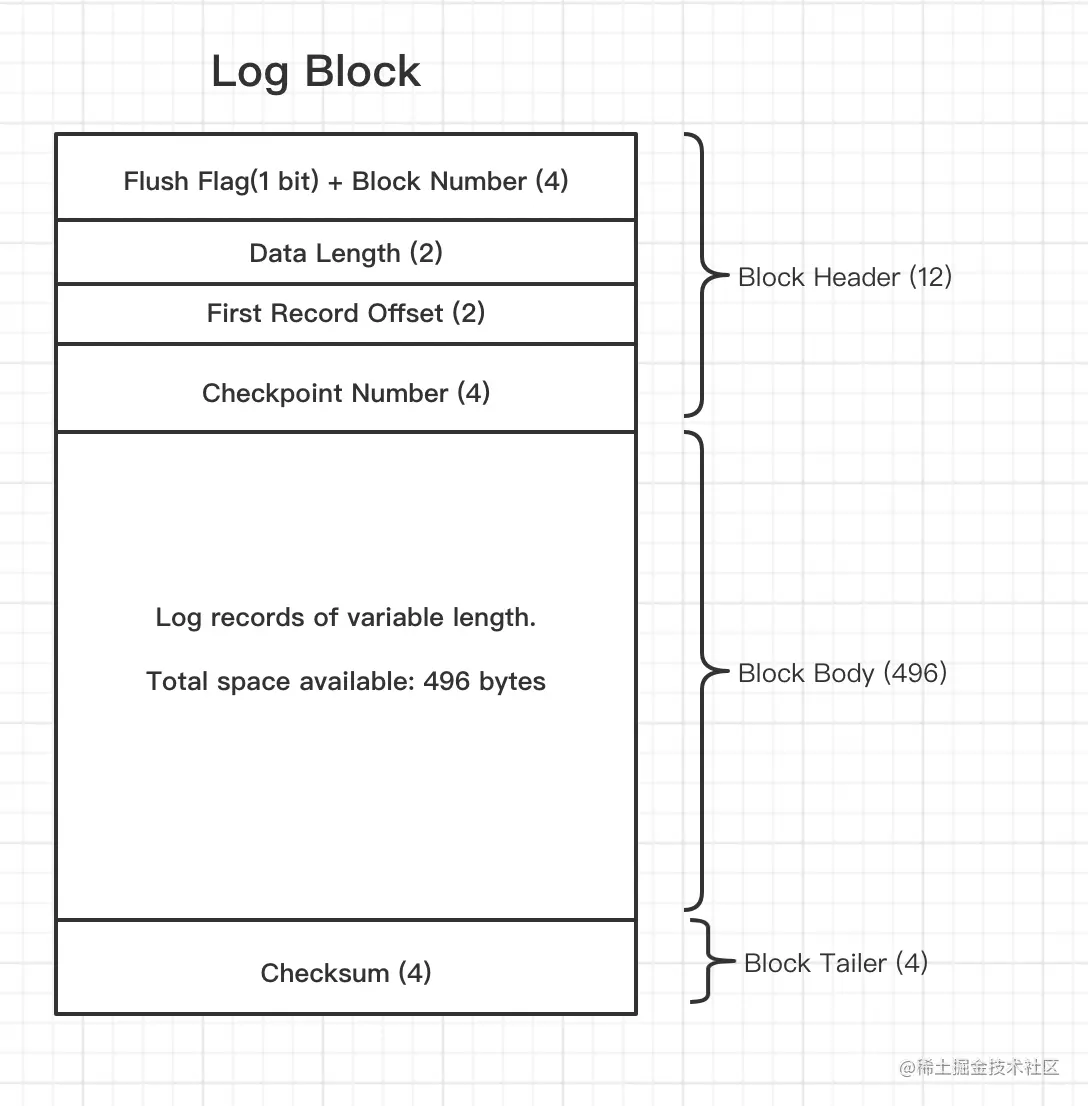

redo log buffer 以Block为单位，被划分为连续的多个块。每个Block大小(OS_FILE_LOG_BLOCK_SIZE)为521B 等于磁盘扇区的大小， 每次IO读写的最小单位都是一个Block。除了redo log的数据外，Block中还需要一些额外的信息，下图所示为一个redo log block的组成，包括12字节的log block header: 前4字节中Flush Flag占用最高位bit, 标示一次IO的第一个Block，剩下的31个bit是Block编号；之后是2字节的数据长度，取值[2, 508]；紧接着2字节的First Record Offset用来指向Block中第一个mtr组的开始，这个值的存在使得我们对任何一个Block都可以找到一条合法的redo log开始位置；最后的4字节Checkpoint Number记录写Block时的next_checkpoint_number，用来发现文件的循环使用，这个值会在redo log file小节详细讲解。Block末尾是4字节的Block Tailer，记录当前Block的Checksum，通过这个值，读取Log时可以明确Block数据是不是完整的。
Block中的Block Body用来存放真正的redo log 内容。由于Block内的空间固定，而一组redo log长度不定，因此可能一个Block中有多组redo log，也有可能一组redo log 被拆分到多个Block中。如下图所示，棕色和红色分别代表Block Header和Tailer，中间的一组redo log由于前一个Block剩余空间不足，而被拆分在连续的两个Block中。
同时我们前面讲过，一个事务可能包含多个mtr组，不同的事务是可以并发执行的，所以不同事务的mtr是有可能交替写入redo log buffer的。
redo log 刷盘时机：
我们前面讲到，redo log首先是保存在redo log buffer中，为了保证事务的数据数据不丢失，还需要进一步刷新到磁盘中，才能永久保留下来。刷新内存到磁盘中，是耗时的操作，Innodb作为一款高性能的数据库引擎，它的redo log 什么时候会刷新到磁盘呢？
- redo log buffer 空间不足时：当log buffer 中有一半的内存空间已经被使用时；
- 事务提交时；
- 系统做checkpoint时；
- 将脏页刷新到磁盘前：会保证先将该脏页对应的redo日志刷新到磁盘中。（redo log是顺序刷新的，所以在将某个脏页对应的redo日志从redo log buffer刷新到磁盘时，也会保证其之前产生的redo日志也刷新到磁盘中）
- 后台线程刷盘：后台有一个线程，大约每秒都会刷新一次log buffer中的redo log到磁盘；
- 正常关闭服务器时；
没有提交的事务的redo log 也有可能写入到磁盘中的三种场景：
- 后台线程每一秒的轮询刷盘操作
- redo log buffer 一半的空间被使用，会有后台线程主动写盘。注意，由于这个事务还没有提交，所以这个写盘动作只是write，而没有调用fsync, 也就是只留在了文件系统的page cache。
- 并行的事务提交时，顺带将这个事务的redo log buffer 持久化到磁盘。假设一个事务A执行到一半，已经写了一些redo log到buffer中，这时候有另外一个事务B提交，如果
innodb_flush_log_at_trx_commit设置的是1，那么事务B会把redo log buffer里的日志全部持久化到磁盘。这时候就会带上事务A在redo log buffer里的日志一起持久化到磁盘。
redo log file （redo log文件）
redo log文件组
redo log buffer中的redo log记录最终都会被写入到redo log file文件中，以ib_logfile0、ib_logfile1...命名，为了避免创建文件及初始化空间带来的开销，Innodb的redo log file会循环使用，多个文件首尾相连顺序写入REDO内容。
redo log文件格式

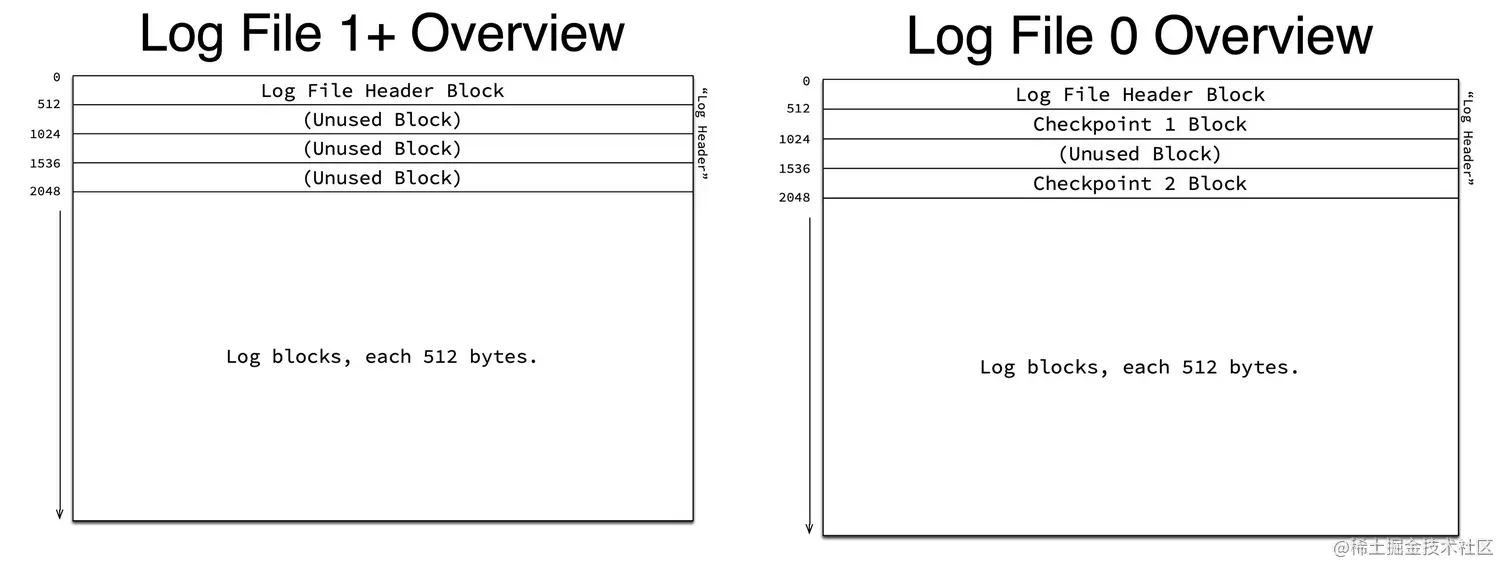

我们前边说过redo log buffer本质上是一片连续的内存空间，被划分成了若干个512字节大小的block。将log buffer中的redo日志刷新到磁盘的本质就是把block的镜像写入redo log文件中，所以redo log文件其实也是由若干个512字节大小的block组成。每个文件的开头固定预留4个Block来记录一些额外的信息，其中第一个Block称为Header Block,之后的3个Block在0号文件上用来存储Checkpoint信息，而在其它文件上留空：

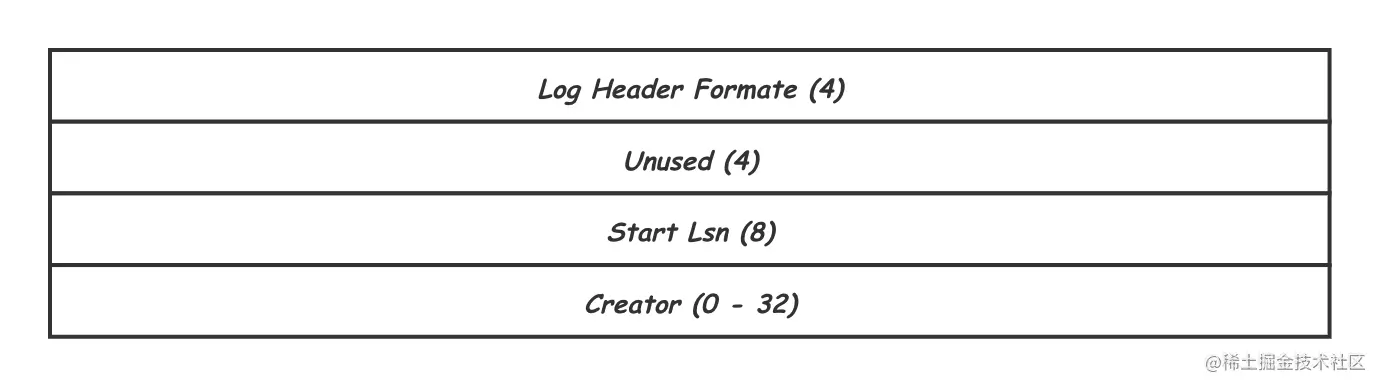

其中第一个Header Block的数据区域记录了一些文件信息，如下图所示，4字节的Format字段记录redo log的版本，不同版本的LOG，会有REDO类型的增减，这个信息是8.0开始加入的；8字节的Start LSN表示当前文件开始对应的LSN(是该文件偏移量为2048字节对应的LSN值)，通过这个信息可以将文件的offset与对应的LSN对应起来；最后是最长32位的Creator信息，正常情况下会记录MySQL的版本。

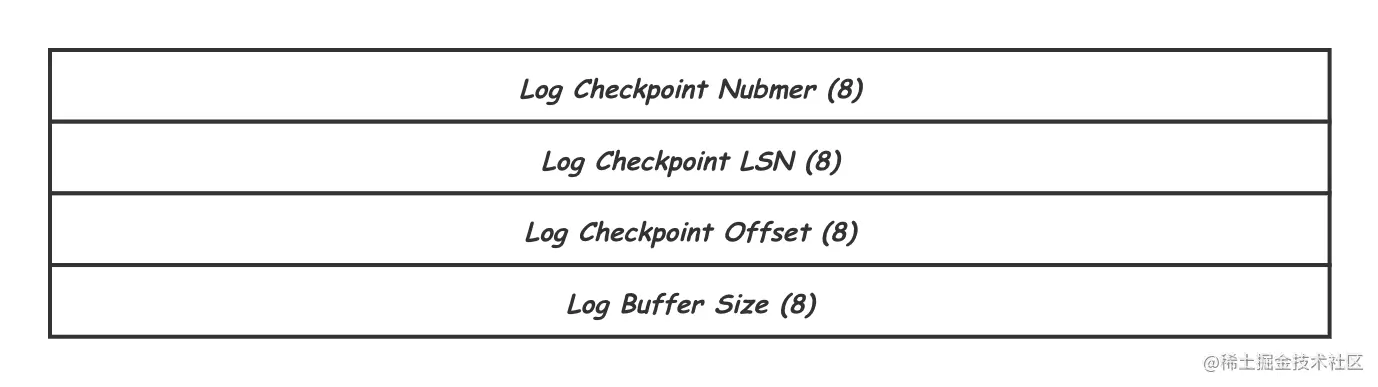

预留的两个Checkpoint Block会在打Checkpoint的时候交替使用，这样来避免写Checkpoint过程中的崩溃导致没有可用的Checkpoint。Checkpoint Block中的内容如下：
首先8个字节的Checkpoint Number，通过比较这个值可以判断哪个是最新的Checkpoint记录，之后8字节的Checkpoint LSN 为系统做checkpoint结束时对应的LSN值，恢复时会从这个位置开始重放后面的redo log。之后的8个字节的Checkpoint Offset，是Checkpoint LSN在redo log文件组中的偏移量，将Checkpoint LSN与文件空间的偏移对应起来。最后8字节是前面提到的Log Buffer的长度，这个值目前在恢复过程中并没有使用。\

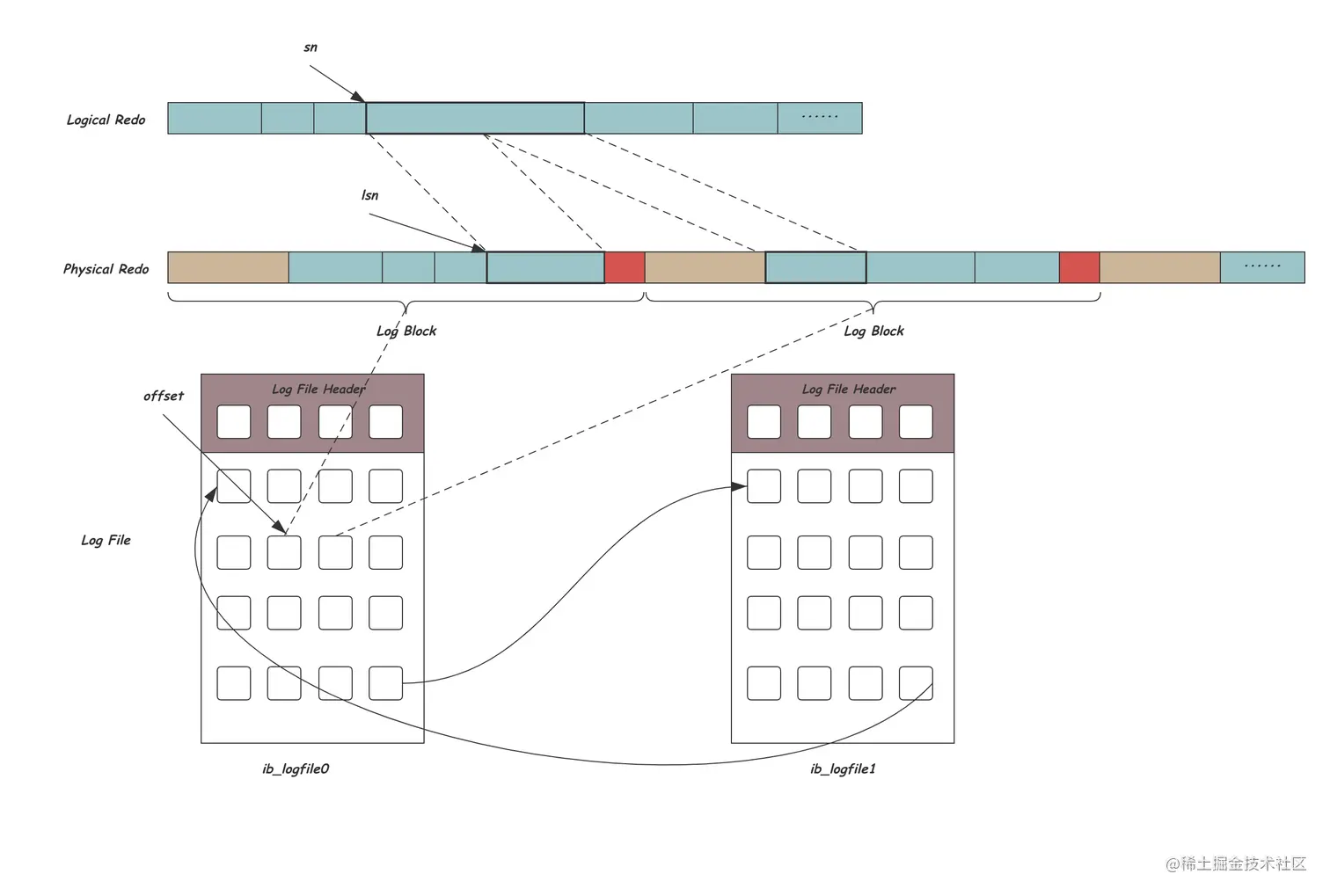

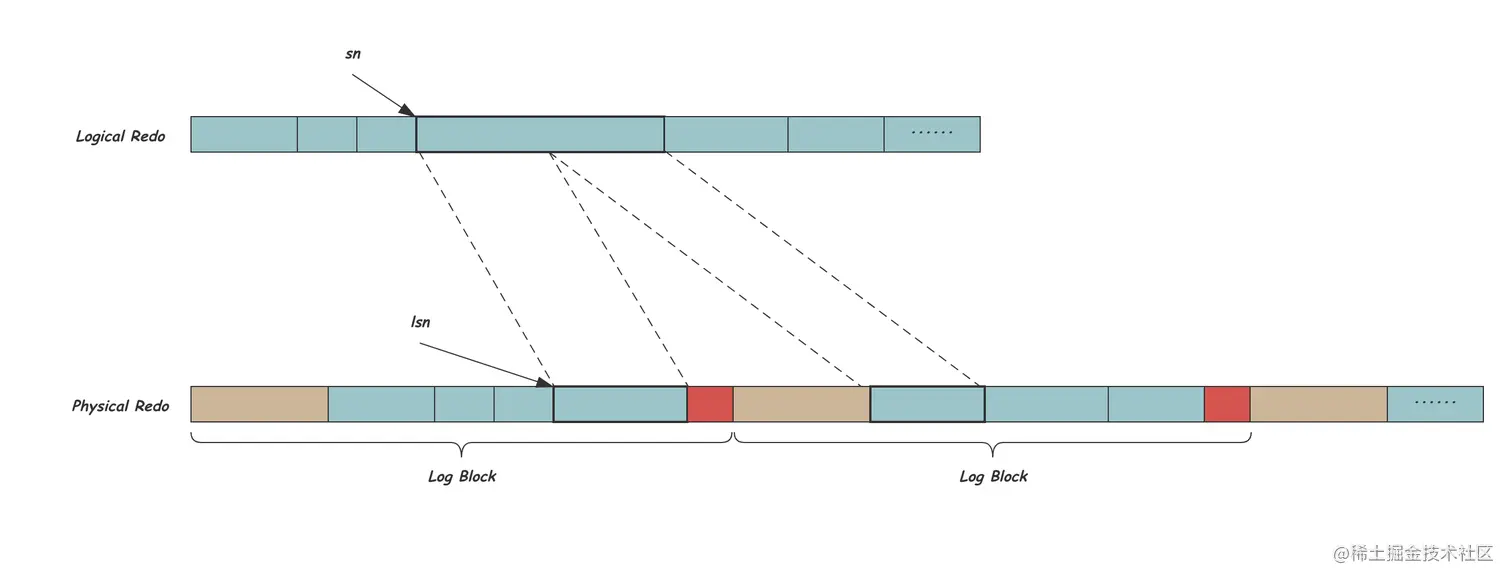

现在我们将redo log放到文件空间中，如下图所示，Logical REDO是真正需要的数据，用SN索引，Logical REDO按固定大小的Block组织，并添加Block的头尾信息形成Physical REDO，用LSN索引，这些Block又会放到循环使用的文件空间中的某一个位置，文件中用offset索引：
使用SHOW VARIABLES LIKE 'datadir'，我们就可以看到redo文件组。如果我们对前面默认的redo日志文件不满意，可以通过下边几个启动参数来调节：
- innodb_log_group_home_dir该参数指定了redo日志文件所在的目录，默认值就是当前的数据目录。
- innodb_log_file_size该参数指定了每个redo日志文件的大小，在MySQL 5.7.21这个版本中的默认值为48MB，
- innodb_log_files_in_group该参数指定redo日志文件的个数，默认值为2，最大值为100。
LSN (Log Sequence Number)
lsn是一个8字节无符号整形数字，存储在log_sys对象中的全局变量，表示事务写入redo log的字节的总量。可以简单理解LSN就是从开始到现在已经产生了多少字节的redo log记录，LSN越小，说明redo 日志产生的越早。

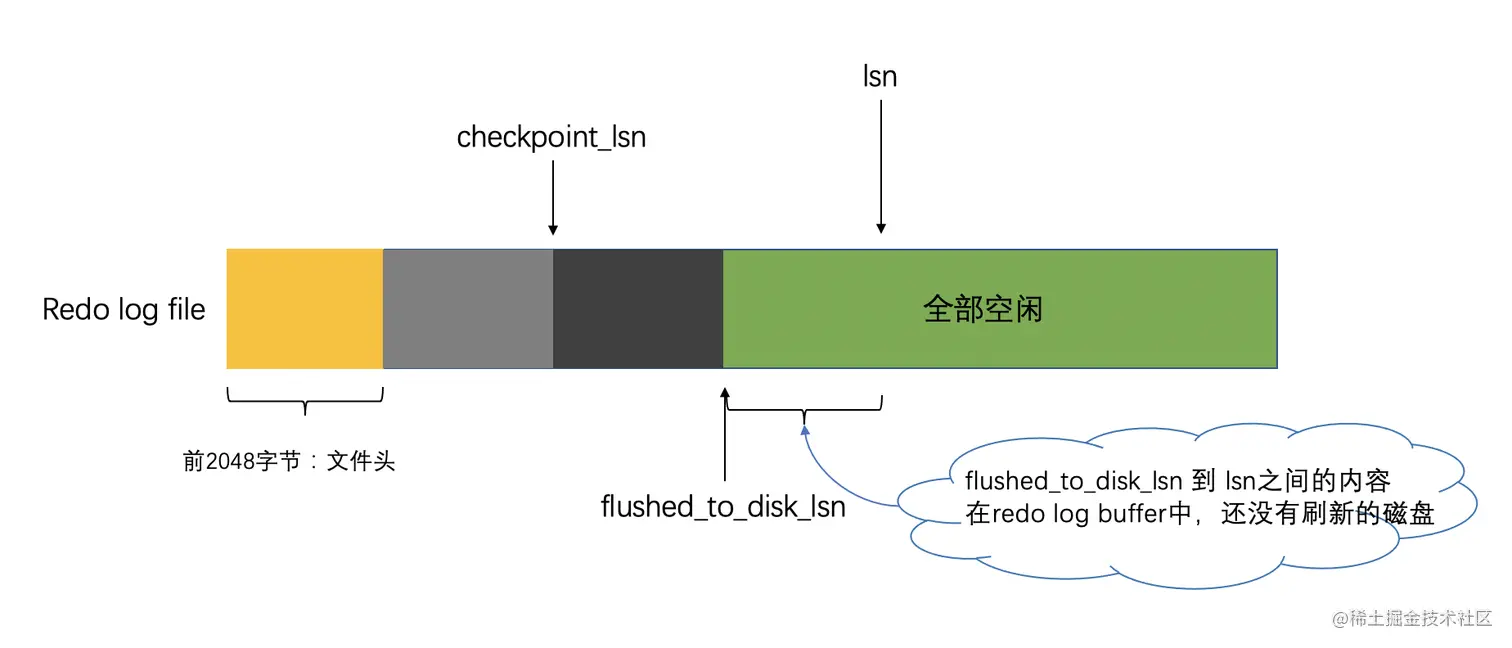

flushed_to_disk_lsn 是一个表示刷新到磁盘中的redo log总量的全局变量。当有新的redo日写入到log buffer时，首先lsn会增长，但是flushed_to_disk_lsn不变，然后随着不断有log buffer中的日志被刷新到磁盘上（fsync），flushed_to_disk_lsn的值也跟着增长。如果两者的值相同时，说明log buffer的所有日志都已经刷新到磁盘中了。用一张图来表示各个变量，会很有体感。
我们可以使用SHOW ENGINE INNODB STATUS 命令查看当前InnoDB存储引擎中的各种LSN值的情况：
mysql> SHOW ENGINE INNODB STATUS\G
(...省略前边的许多状态)
LOG
---
Log sequence number 124476971
Log flushed up to 124099769
Pages flushed up to 124052503
Last checkpoint at 124052494
0 pending log flushes, 0 pending chkp writes
24 log i/o's done, 2.00 log i/o's/second
----------------------
(...省略后边的许多状态)
Log sequence number
表示当前系统的lsn值，也就是当前系统已经写入的redo 日志量，包括写入log buffer 但是没有刷新到磁盘的redo log。
Log flushed up to
redo 日志是首先写到log buffer中，之后才会被刷新到磁盘上的redo日志文件。Log flushed up to
表示刷新到磁盘的redo日志文件的lsn，也就是flushed_to_disk_lsn。
Pages flushed up to
代表flush链表中被最早修改的那个页面对应的oldest_modification属性值
Last checkpoint at
当前系统的checkpoint_lsn 值，redo log file中，小于该值的文件都可以被覆盖掉。关于该值的详细作用，参考Checkpoint小节。
lsn值与redo日志文件偏移量的对应关系

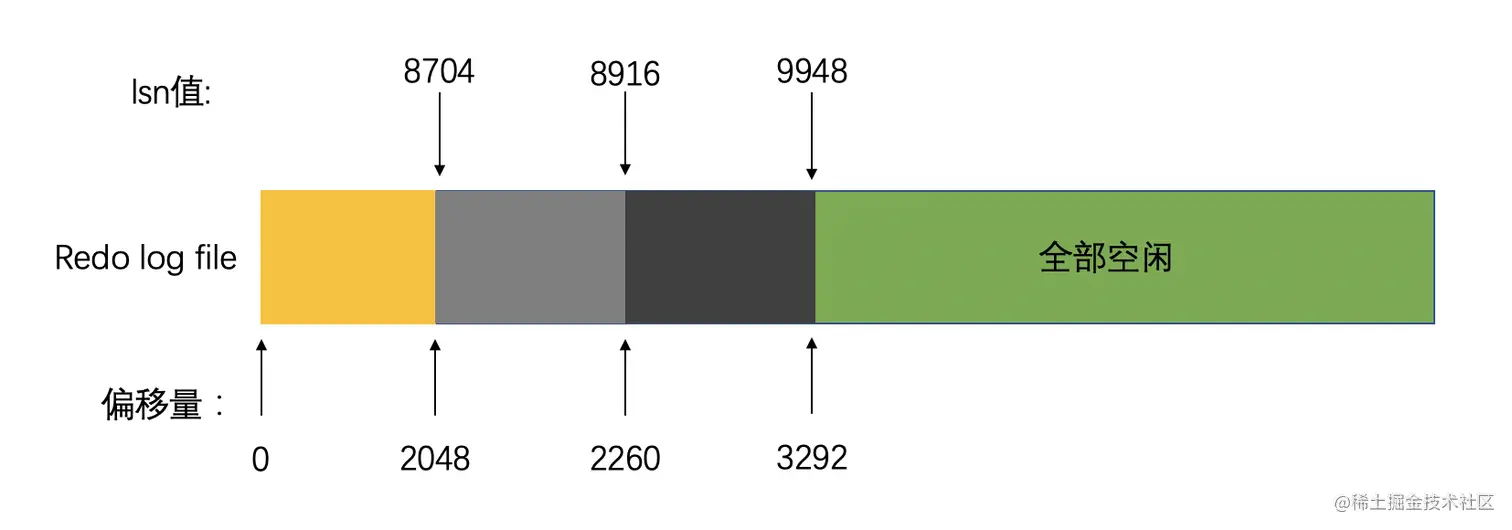

因为lsn的值是代表系统写入redo日志量的一个总和，一次产生多少redo 日志，lsn的值就增加多少（当然有时候要加上log block header 和log block tailer的大小），这样redo 日志写到磁盘中时，就很容易计算某一个lsn值在redo日志文件组中的偏移量，如图：
Checkpoint
redo log file文件组中的文件大小是有限的，会循环使用，势必会存在需要覆盖之前的redo log file文件。那么我们如何判断文件是否可以被覆盖呢？联系到redo log的目的是为了避免只写了内存的数据由于故障丢失，只要保证打checkpoint的位置之前的所有redo log对应的内存脏页都已经刷盘。也就是说：判断redo log占用的redo log file是否可以被覆写的依据是它对应的脏页是否已经刷新到磁盘。
checkpoint_lsn代表当前系统中可以被覆盖的redo log的总量是多少。
系统在做checkpoint时，会计算当前可以被覆盖的redo日志对应的lsn值最大是多少。在当前Buffer Pool中最早修改的脏页之前生成的redo 日志都可以被覆盖（因为之前产生的脏页都被刷新到了磁盘，可以保证数据不会丢失，也就用不到redo 日志了），因此当前系统可以被覆盖的最大lsn值是该最早修改的脏页开始加入Buffer Pool时对应的lsn值（对应前小节中的Pages flushed up to），我们可以把该值赋给checkpoint_lsn。
接着我们把checkpoint_lsn和对应的redo日志文件组偏移量checkpoint_offset以及此次checkpoint的编号写到日志文件的管理信息中（对应Checkpoint block）。checkpoint的编号（checkpoint_no）是递增的，每做一次checkpoint，该变量的值就加1，checkpoint_no为偶数时，就写到checkpoint1中，是奇数时，就写到checkpoint2中。我们前面说过计算一个lsn值对应的redo日志文件组偏移量是很容易的，所以也可以方便的得到改checkpoint_lsn对应的checkpoint_offset。
崩溃恢复
我们前面说过，checkpoint_lsn之前的redo日志都可以被覆盖，也就是说这些redo日志对应的脏页都已经被刷新到磁盘中了，既然被刷盘，我们就没必要恢复它们了。对于checkpoint_lsn之后的redo日志，他们对应的脏页可能没有被刷盘，也可能被刷盘，不能确定，所以需要从checkpoint_lsn开始读区redo日志来恢复页面。
确定恢复的起点
redo日志文件组的第一个文件的管理信息中有两个block都存储了checkpoint_lsn的信息，我们只需要把checkpoint_no最大的对应的checkpoint_lsn和checkpoint_offset取出即可。
确定恢复的终点
普通block的log block header部分有一个称之为LOG_BLOCK_HDR_DATA_LEN的属性，该属性值记录了当前block里使用了多少字节的空间。对于被填满的block来说，该值永远为512。如果该属性的值不为512，那么就是它了，它就是此次崩溃恢复中需要扫描的最后一个block。
小结几个参数的作用
| 参数 | 来源 | 作用 |
|---|---|---|
| lsn | 系统全局变量 | 记录从MySQL启动到现在已经产生了多少字节的redo log记录，取值>=flushed_to_disk_lsn |
| flushed_to_disk_lsn | 系统全局变量 | 记录了刷新到磁盘(fsync)的redo log记录的总量，取值 checkpoint_lsn<=flushed_to_disk_lsn<=lsn |
| checkpoint_lsn | 系统全局变量，会记录到redo log file的Log File Header的Checkpoint Blocker中 | 记录了当前系统中可以被覆盖的redo log记录的总量时多少，取值：checkpoint_lsn<=flushed_to_disk_lsn |
