关于ConstraintLayout，官方给出了使用指南文档使用ConstraintLayout 构建自适应界面，一直太懒，不愿动笔，下面记录一下阅读指南的心得体会，并持续记录更新。
1 关于创建布局
- 约束：要在 ConstraintLayout 中定义某个视图的位置，您必须为该视图添加至少一个水平约束条件和一个垂直约束条件。
- 转换布局：在 Component Tree 窗口中，右键点击该布局，然后点击 Convert layout to ConstraintLayout。
- 创建布局：layout>New>Layout Resource File
- Resource Manager：选择Layout标签创建布局
2 关于属性
2.1 Relative Positioning 相对定位
| 属性 | 含义 |
|---|---|
| layout_constraintStart_toStartOf | 约束左边与谁的左边对齐 |
| layout_constraintStart_toEndOf | 约束左边在谁的右边 |
| layout_constraintEnd_toStartOf | 约束右边在谁的左边 |
| layout_constraintEnd_toEndOf | 约束右边与谁对齐 |
| layout_constraintTop_toTopOf | 约束顶部与谁对齐 |
| layout_constraintTop_toBottomOf | 约束顶部在谁的底部 |
| layout_constraintBottom_toTopOf | 约束底部在谁的顶部 |
| layout_constraintBottom_toBottomOf | 约束底部与谁对齐 |
| layout_constraintBaseline_toBaselineOf | 约束基线与谁对齐 |
- 居中：如果左右都约束，则相对于横向剩余空间居中显示

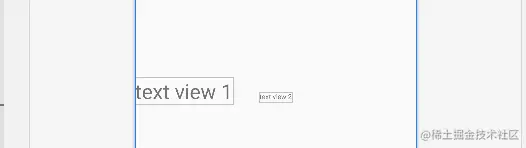

- 基线对齐：基线对齐取下基线对齐，如下图1所示 layout_constraintBaseline_toBaselineOf 受文字的gravity属性影响
2.2 Margins 边距
如果设置了边距，将边距强制为目标端与源端之间的空间
| 边距 | 设置 |
|---|---|
| android:layout_marginStart | 左边距 |
| android:layout_marginTop | 上边距 |
2.3 Centering positioning and bias 居中偏移
说明：文章中的居中都是广义的居中，即在剩余空间中居中 即在剩余空间中按比例显示
| 偏移 | 设置 |
|---|---|
| layout_constraintHorizontal_bias | 水平方向居中时左右边距的比例：取值范围是0-1 |
| layout_constraintVertical_bias | 垂直方向居中时左右边距的比例：取值范围是0-1 |
2.4 Circle positioning 角度定位
| 角度定位 | 设置 |
|---|---|
| app:layout_constraintCircle | 约束以谁为圆点 |
| app:layout_constraintCircleRadius | 约束角度的距离 |
| app:layout_constraintCircleAngle | 约束的角度 |
2.5 目标view被隐藏时，当前view的边距
| 边距 | 设置 |
|---|---|
| layout_goneMarginStart | 水平方向参照view设置为gone时左边距，取值dimens |
| layout_goneMarginEnd | 水平方向参照view设置为gone时右边距 |
| layout_goneMarginTop | 垂直方向参照view设置为gone时上边距 |
| layout_goneMaginBottom | 垂直方向参照view设置为gone时下边距 |
2.6 尺寸
| 尺寸 | 设置 |
|---|---|
| app:layout_constraintWidth_min="200dp" | 约束最小宽度 |
| layout_constraintVertical_weight | 纵向高度所占的比重 |
| layout_constraintHorizontal_weight | 横向宽度所占的比重 |
| layout_constraintDimensionRatio | 宽高的比例，设置宽/高百分比时，必须将对应的宽 /高设置为 "0dp"，取值范围为0-1 |
2.7 链
链是一组视图，这些视图通过双向位置约束条件相互链接到一起。链中的视图可以垂直或水平分布。
当需要实现与LinearLayout中weight中的效果时，考虑使用链。
链可以采用以下几种样式之一：
- Spread：视图是均匀分布的（在考虑外边距之后）。这是默认值。
- Spread inside：第一个和最后一个视图固定在链两端的约束边界上，其余视图均匀分布。
- Weighted：当链设置为 spread 或 spread inside 时，您可以通过将一个或多个视图设置为“match constraints”(
0dp) 来填充剩余空间。默认情况下，设置为“match constraints”的每个视图之间的空间均匀分布，但您可以使用layout_constraintHorizontal_weight和layout_constraintVertical_weight属性为每个视图分配重要性权重。如果您熟悉线性布局中的layout_weight的话，就会知道该样式与它的原理是相同的。因此，权重值最高的视图获得的空间最大；相同权重的视图获得同样大小的空间。 - Packed：视图打包在一起（在考虑外边距之后）。 然后，您可以通过更改链的头视图偏差调整整条链的偏差（左/右或上/下）。
每种链样式的示例
- 链对当前方向上进行了约束，但对另一个方向无效，两个方向约束独立
- 链提供了分组功能，其包含了多个组件，这些组件共享方向上的空间
| 链 | 设置 |
|---|---|
| layout_constraintHorizontal_chainStyle | 取值为string |
| layout_constraintVertical_chainStyle | 垂直链约束的模式，取值为Spread、Spread inside、Weighted、Packed |
3 绘制
ConstraintLayout是按照从上到下一层一层的顺序绘制的
