OC 底层原理 03：OC对象本质与 isa

juejin_yyj
1,055 阅读7分钟

一.对象的本质

在探索oc对象本质前，我们需要先了解一下 clang 编译器。 clang是一个由Apple主导编写，基于LLVM的C/C++/OC的编译器。主要是用于底层编译，将一些 OC原文件输出c++文件，例如main.m 输出成main.cpp，其目的是为了更好的观察底层的一些结构 及 实现的逻辑，方便理解底层原理。

1.1 使用 clang 生成 cpp 文件

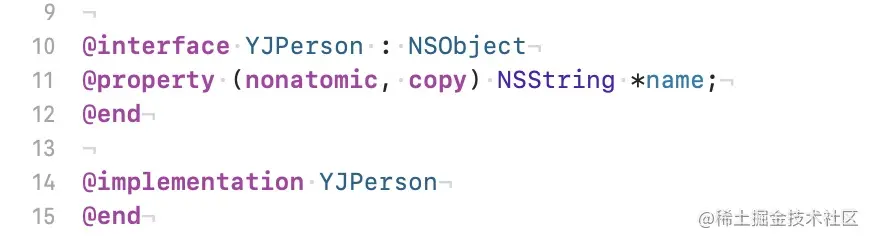

  • 在main中自定义一个类YJPerson，有一个属性name 1656489636938.jpg

  • 通过终端，利用clang将main.m 编译成 `main.cpp

// 将 main.m 编译成 main.cpp
clang -rewrite-objc main.m -o main.cpp

这样我们就生成了 main.cpp 文件

1.2 main.cpp 解读

  • 打开编译好的main.cpp，找到YJPerson的定义，发现YJPerson在底层会被编译成 struct 结构体
1.2.1 YJPersion
// YJPersion 结构体声明
typedef struct objc_object YJPerson;
typedef struct {} _objc_exc_YJPerson;

// YJPersion 结构体实现
struct YJPerson_IMPL {
    struct NSObject_IMPL NSObject_IVARS;
    NSString *_name;
};

代码解读：

  1. 定义了一个别名YJPerson，该别名指向struct objc_object类型；
  2. 在结构体实现YJPerson_IMPL中，有一个成员变量NSObject_IVARS，也就是isa；另一个成员变量是_name，也就是YJPerson的属性，和OC层面定义是一致的。
1.2.2 NSObject
// NSObject结构体声明
typedef struct objc_object NSObject;
typedef struct {} _objc_exc_NSObject;

// NSObject实现-对象
struct NSObject_IMPL {
    Class isa;
};

代码解读:

  1. 定义别名NSObject，同样指向struct objc_object类型。
  2. 在NSObject_IMPL结构体实现中，有一个Class类型的成员变量isa；
1.2.3 底层结构关系

Class 的定义：

typedef struct objc_class *Class;

objc_object 定义-根类定义:

struct objc_object {
     Class _Nonnull isa __attribute__ ((deprecated));
};

id 的定义指向 objc_object的指针:

typedef struct objc_object *id;

SEL 方法编号，方法选择器指针

typedef struct objc_selector *SEL;

解读代码:

  1. OC层面的NSObject，在底层对应objc_object结构体；
  2. 子类的isa均继承自NSObject，也就是来自objc_object结构体；
  3. OC中NSObject是大多数类的根类，而objc_object可以理解为就是c\c++层面的根类。
  4. isa的类型为Class，被定义为指向objc_class的指针。
  5. 在开发中可以用id来表示任意对象，根本原因就是id被定义为指向objc_object的指针，也就指向NSObject的指针。
  6. SEL方法选择器指针，方法编号。

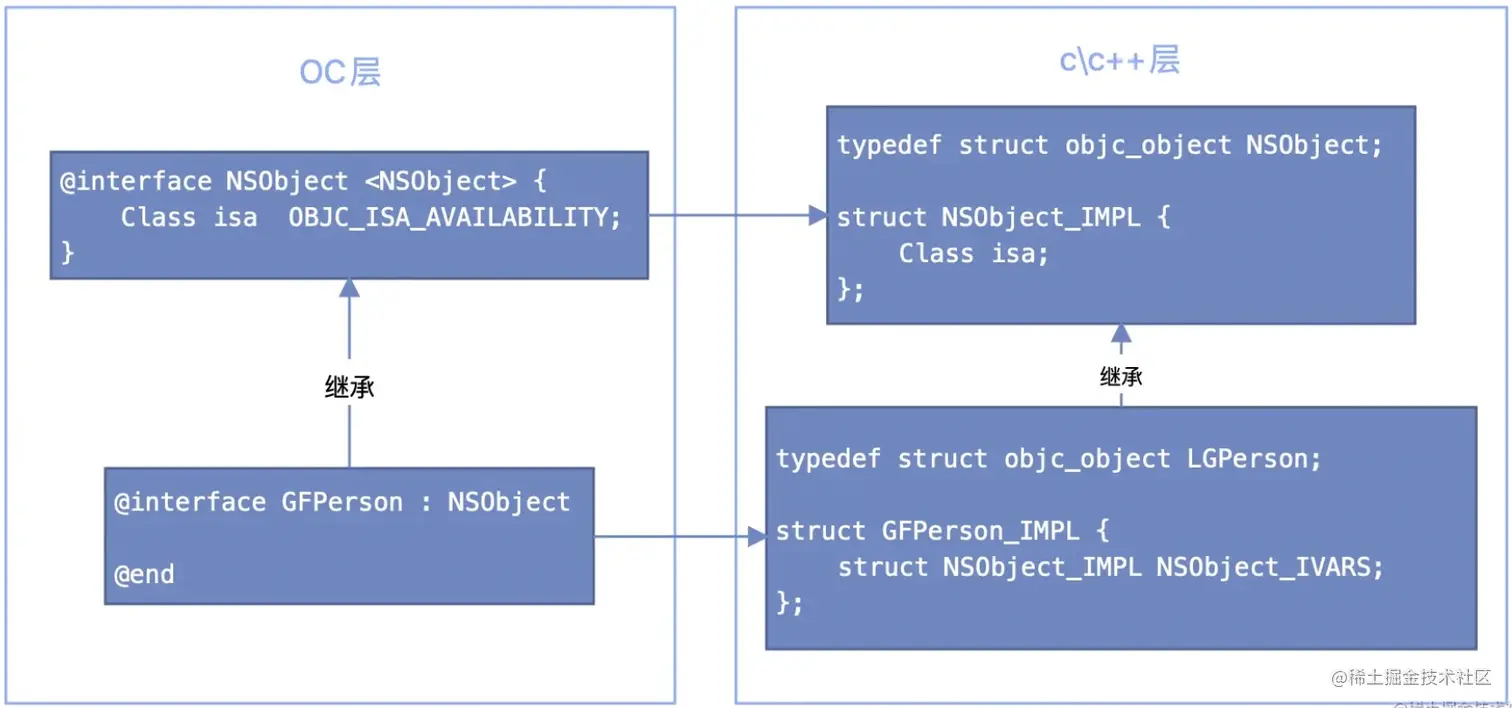

结构关系总结： 1656570861929.jpg

1.2.4 get\set方法

YJPerson类的属性，自动添加get\set方法。见下面代码：

static NSString * _I_YJPerson_name(YJPerson * self, SEL _cmd) {
    return (*(NSString **)((char *)self + OBJC_IVAR_$_YJPerson$_name));
}

extern "C" __declspec(dllimport) void objc_setProperty (id, SEL, long id, bool bool);

static void _I_YJPerson_setName_(YJPerson * self, SEL _cmd, NSString *name) {
    objc_setProperty (self, _cmd, __OFFSETOFIVAR__(structYJPerson, _name), (id)name, 0, 1);
}

通过以上代码可以发现，无论是get方法还是set方法，都会有两个隐藏参数，self和_cmd，也就是方法接收者和方法编号。在获取属性时，采用指针偏移的方式，获取成员变量所在地址，转换后返回对应的类型。

objc_setProperty：

objc_setProperty，在对实例变量进行设置时，会自动调用objc_setProperty方法。该方法可以理解为set方法的底层适配器，通过统一的封装，实现set方法的统一入口。

在runtime源码中，搜索objc_setProperty，可以找到最终实现方法，见下段代码：

static inline void reallySetProperty(id self, SEL _cmd, id newValue, ptrdiff_t offset, bool atomic, bool copy, bool mutableCopy) {
    if (offset == 0) {
        object_setClass(self, newValue);
        return;
    }
    id oldValue;
    id *slot = (id*) ((char*)self + offset);

    if (copy) {
        newValue = [newValue copyWithZone:nil];
    } else if (mutableCopy) {
        newValue = [newValue mutableCopyWithZone:nil];
    } else {
        if (*slot == newValue) return;
        newValue = objc_retain(newValue); // retain新值
    }

    if (!atomic) {
        oldValue = *slot;
        *slot = newValue;
    } else {
        spinlock_t& slotlock = PropertyLocks[slot];
        slotlock.lock();
        oldValue = *slot;
        *slot = newValue;
        slotlock.unlock();
    }
    // 释放旧值
    objc_release(oldValue);
}

本质是通过指针平移找到成员变量位置，然后进行新值的retain，旧值的release。

1.3 对象本质总结

通过工具clang，编译生成的cpp文件，我们可以发现，对象实质是一个结构体。在OC层，NSObject是大多数类的根类，而objc_object可以理解为就是c\c++层面的根类。NSObject仅有一个实例变量Class isa，Class实质上是指向objc_class的指针。objc_class的定义见下面的代码：

struct objc_class : objc_object {
    // Class ISA;
    Class superclass;
    cache_t cache; // formerly cache pointer and vtable
    class_data_bits_t bits; // class_rw_t * plus custom rr/alloc flags

    class_rw_t *data() const {
        return bits.data();
    }
    void setData(class_rw_t *newData) {
        bits.setData(newData);
    }
    …… 省略
}

`objc_class`继承自`objc_object`，所以万物皆对象！

二. 结构体/联合体/位域

2.1 结构体

结构体(struct)是一种存储结构，特点是所有成员变量是“共存”的，优点是“有容乃⼤”，信息更全⾯；缺点是struct内存空间的分配是粗放的，不管⽤不⽤，全部分配，不够精细；

2.2 联合体(又称：共用体)

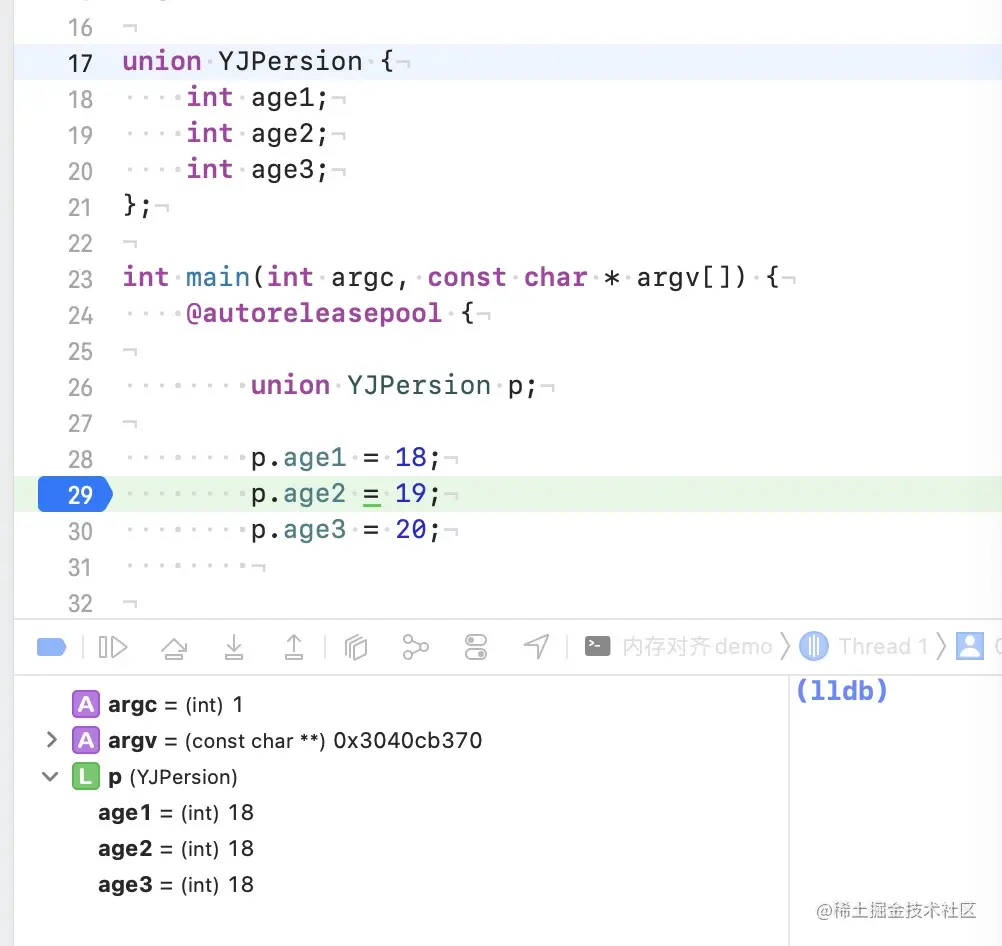

联合体(union)也是一种存储结构，特点是各成员变量共用同一块内存。因为共用同一块内存，所以给其中一个成员变量赋值后，其它成员变量会同步该成员变量的值，如下图： 1656599852463.jpg

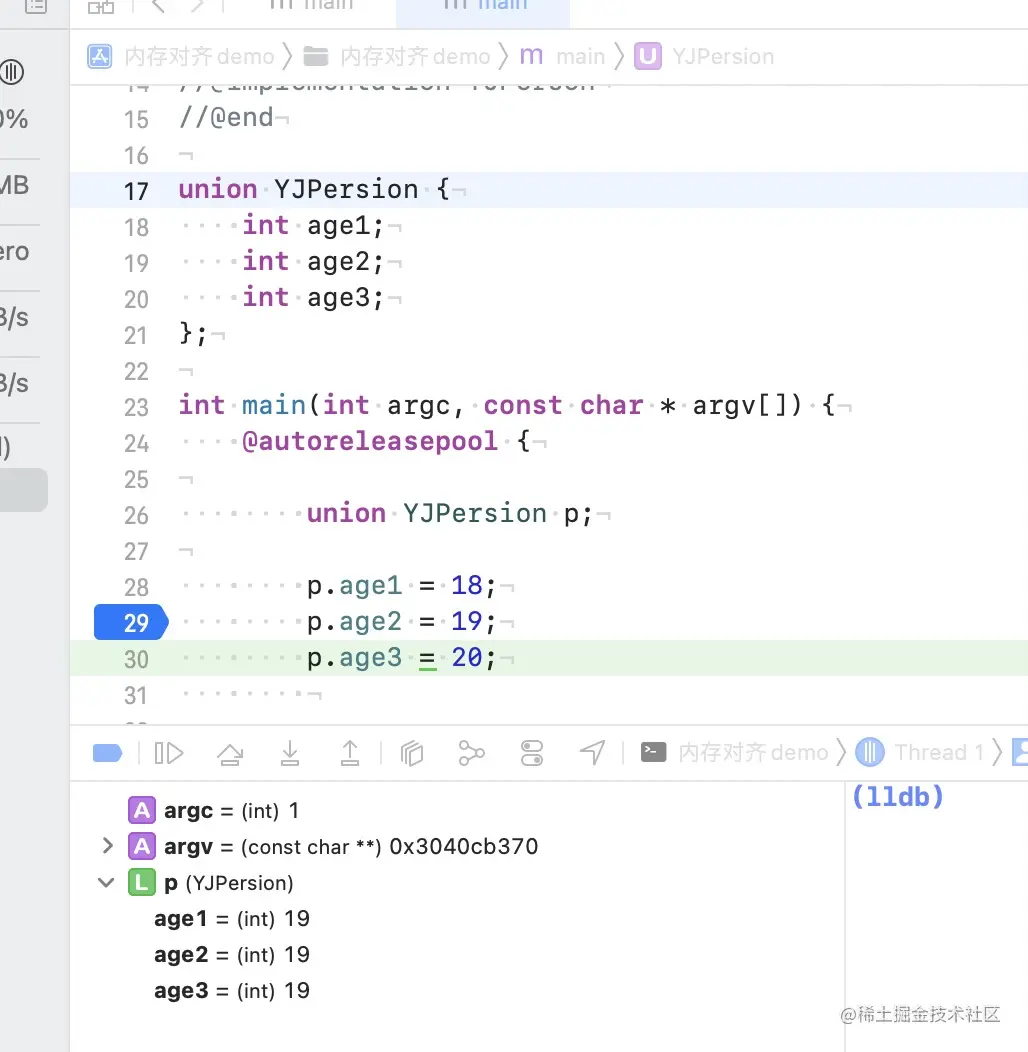

赋值 age2，age1 和 age3 也同步了age2 的值 1656600004195.jpg

2.3 位域（又称：位段/位字段）

  • 位域是一种常用于结构体中的存储技术，一般情况下结构体信息的存取以字节为单位，实际上有时存储信息只用一个字节中的几个byte位即可，这种情况下可以使用位域存储技术。

三. isa 探索

3.1 isa_t联合体

通过上面的说明，认识到了联合体与结构体的区别，同时了解到位域在节省内存方面的优势。而isa，就是采用联合体结合位域，对数据进行了封装。见下面源码：

// isa 联合体
union isa_t {
    // 构造方法
    isa_t() { }
    // 带参数构造方法
    isa_t(uintptr_t value) : bits(value) { }

    // bits
    uintptr_t bits;
    // class
    Class cls;

#if defined(ISA_BITFIELD)
    // 位域
    struct {
        ISA_BITFIELD;  // defined in isa.h
    };
    ... 无关内容，省略...
#endif
};

isa_t是一个联合体，有三个成员: uintptr_t bits;、Class cls;、结构体位域：struct { ISA_BITFIELD; };，三个成员共用一份内存，占用8个字节内存空间。

  • Class cls; 非nonpointer isa时，没有对指针进行优化，直接指向类，typedef struct objc_class *Class;
  • uintptr_t bits; nonpointer isa时，使用了结构体位域，针对arm64架构和x86架构提供了不同的位域设置规则。

ISA_BITFIELD 定义：

#if SUPPORT_PACKED_ISA

# if __arm64__

// ARM64 simulators have a larger address space, so use the ARM64e
// scheme even when simulators build for ARM64-not-e.
// arm64 模拟器
#   if __has_feature(ptrauth_calls) || TARGET_OS_SIMULATOR
#     define ISA_MASK        0x007ffffffffffff8ULL
#     define ISA_MAGIC_MASK  0x0000000000000001ULL
#     define ISA_MAGIC_VALUE 0x0000000000000001ULL
#     define ISA_HAS_CXX_DTOR_BIT 0
#     define ISA_BITFIELD
        uintptr_t nonpointer        : 1;
        uintptr_t has_assoc         : 1;
        uintptr_t weakly_referenced : 1;
        uintptr_t shiftcls_and_sig  : 52;
        uintptr_t has_sidetable_rc  : 1;
        uintptr_t extra_rc          : 8
#     define RC_ONE   (1ULL<<56)
#     define RC_HALF  (1ULL<<7)
#   else // arm64 真机
#     define ISA_MASK        0x0000000ffffffff8ULL
#     define ISA_MAGIC_MASK  0x000003f000000001ULL
#     define ISA_MAGIC_VALUE 0x000001a000000001ULL
#     define ISA_HAS_CXX_DTOR_BIT 1
#     define ISA_BITFIELD
        uintptr_t nonpointer        : 1;
        uintptr_t has_assoc         : 1;
        uintptr_t has_cxx_dtor      : 1;
        uintptr_t shiftcls          : 33; /*MACH_VM_MAX_ADDRESS 0x1000000000*/
        uintptr_t magic             : 6;
        uintptr_t weakly_referenced : 1;
        uintptr_t unused            : 1;
        uintptr_t has_sidetable_rc  : 1;
        uintptr_t extra_rc          : 19
#     define RC_ONE   (1ULL<<45)
#     define RC_HALF  (1ULL<<18)
#   endif
# elif __x86_64__
#   define ISA_MASK        0x00007ffffffffff8ULL
#   define ISA_MAGIC_MASK  0x001f800000000001ULL
#   define ISA_MAGIC_VALUE 0x001d800000000001ULL
#   define ISA_HAS_CXX_DTOR_BIT 1
#   define ISA_BITFIELD
      uintptr_t nonpointer        : 1;
      uintptr_t has_assoc         : 1;
      uintptr_t has_cxx_dtor      : 1;
      uintptr_t shiftcls          : 44; /*MACH_VM_MAX_ADDRESS 0x7fffffe00000*/
      uintptr_t magic             : 6;
      uintptr_t weakly_referenced : 1;
      uintptr_t unused            : 1;
      uintptr_t has_sidetable_rc  : 1;
      uintptr_t extra_rc          : 8
#   define RC_ONE   (1ULL<<56)
#   define RC_HALF  (1ULL<<7)

# else
#   error unknown architecture for packed isa
# endif
// SUPPORT_PACKED_ISA
#endif

ISA_BITFIELD解读:

  • nonpointer表示自定义的类，占1位

    • 0：纯isa指针
    • 1：不只是类对象地址，isa中包含了类信息、对象的引用计数等

  • has_assoc表示关联对象标志位，占1位

    • 0：没有关联对象
    • 1：存在关联对象

  • has_cxx_dtor 表示该对象是否有C++/OC的析构器（类似于dealloc），占1位

    • 如果有析构函数，则需要做析构逻辑
    • 如果没有，则可以更快的释放对象

  • shiftcls表示存储类的指针的值（类的地址）， 即类信息

    • arm64中占 33位，开启指针优化的情况下，在arm64架构中有33位用来存储类指针
    • x86_64中占 44位

  • magic 用于调试器判断当前对象是真的对象 还是 没有初始化的空间，占6位

  • weakly_refrenced是 指对象是否被指向 或者 曾经指向一个ARC的弱变量

    • 没有弱引用的对象可以更快释放

  • deallocating 标志对象是是否正在释放内存

  • has_sidetable_rc表示 当对象引用计数大于10时，则需要借用该变量存储进位

  • extra_rc（额外的引用计数） ,表示该对象的引用计数值，实际上是引用计数值减1

    • 如果对象的引用计数为10，那么extra_rc为9（这个仅为举例说明），实际上iPhone 真机上的 extra_rc 是使用 19位来存储引用计数的

3.2 nonpointer isa初始化

在对象进行初始化过程中，_class_createInstanceFromZone中三个重要的初始化流程：

  1. cls->instanceSize，计算要开辟的内存大小，16字节对齐原则；
  2. obj = (id)calloc(1, size);，内存空间开辟；
  3. obj->initInstanceIsa，isa初始化过程。
  • 重点nonpointer isa的初始化流程！

设置断点，运行程序，过滤出我们所需要研究的GFPerson类的初始化流程。见下图所示： 1656602058135.jpg

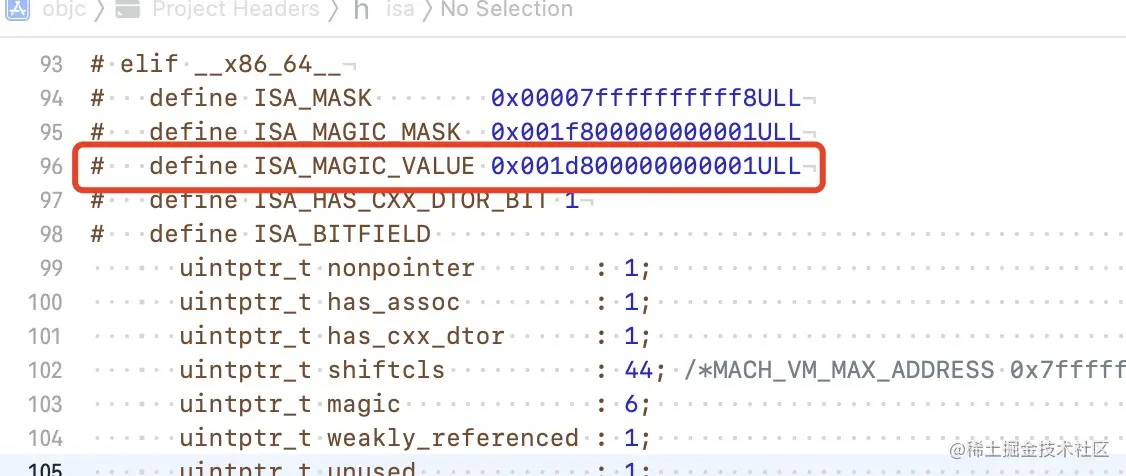

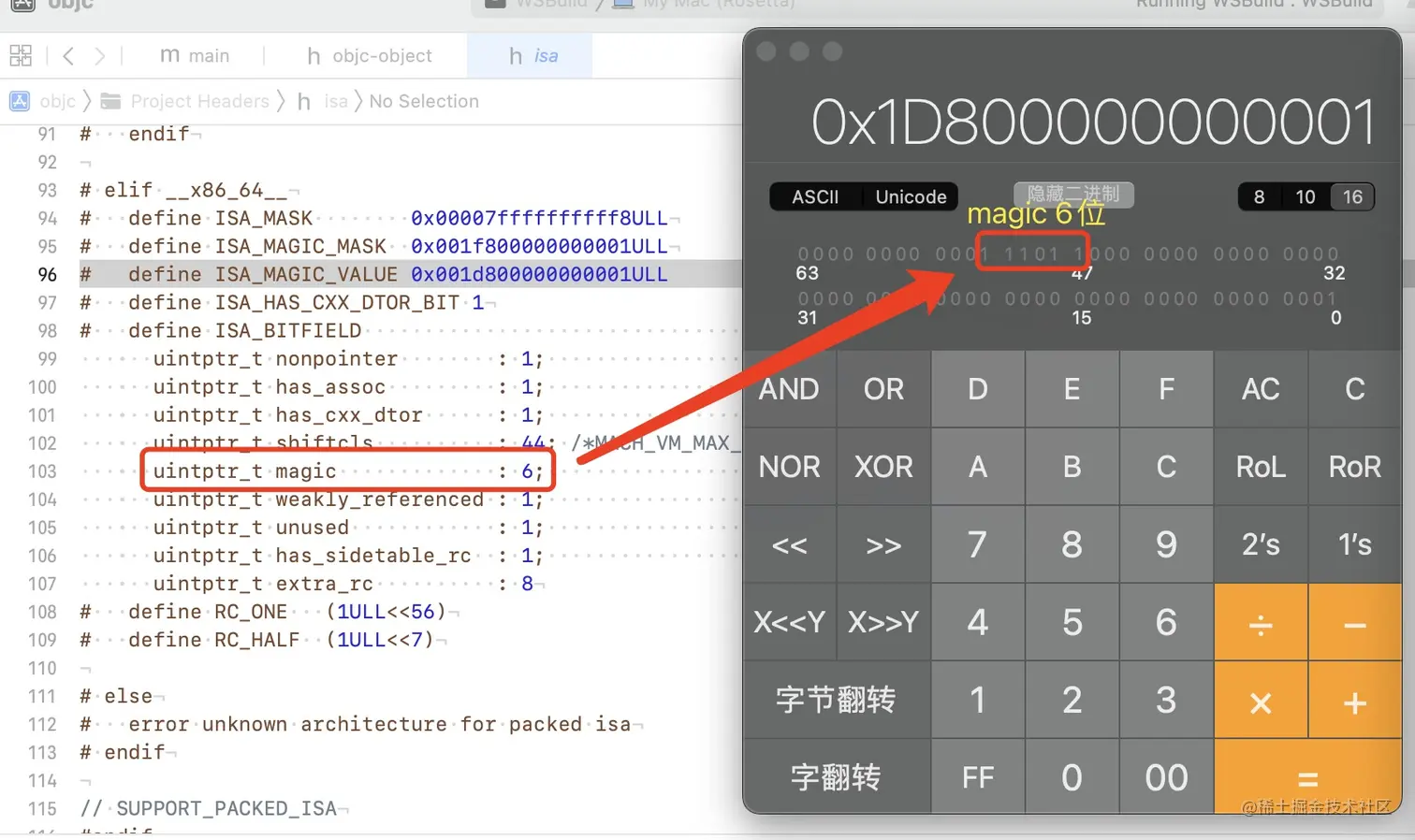

ISA_MAGIC_VALUE 的定义（这里用的是电脑，所以是 x86_64）： 1656602444475.jpg

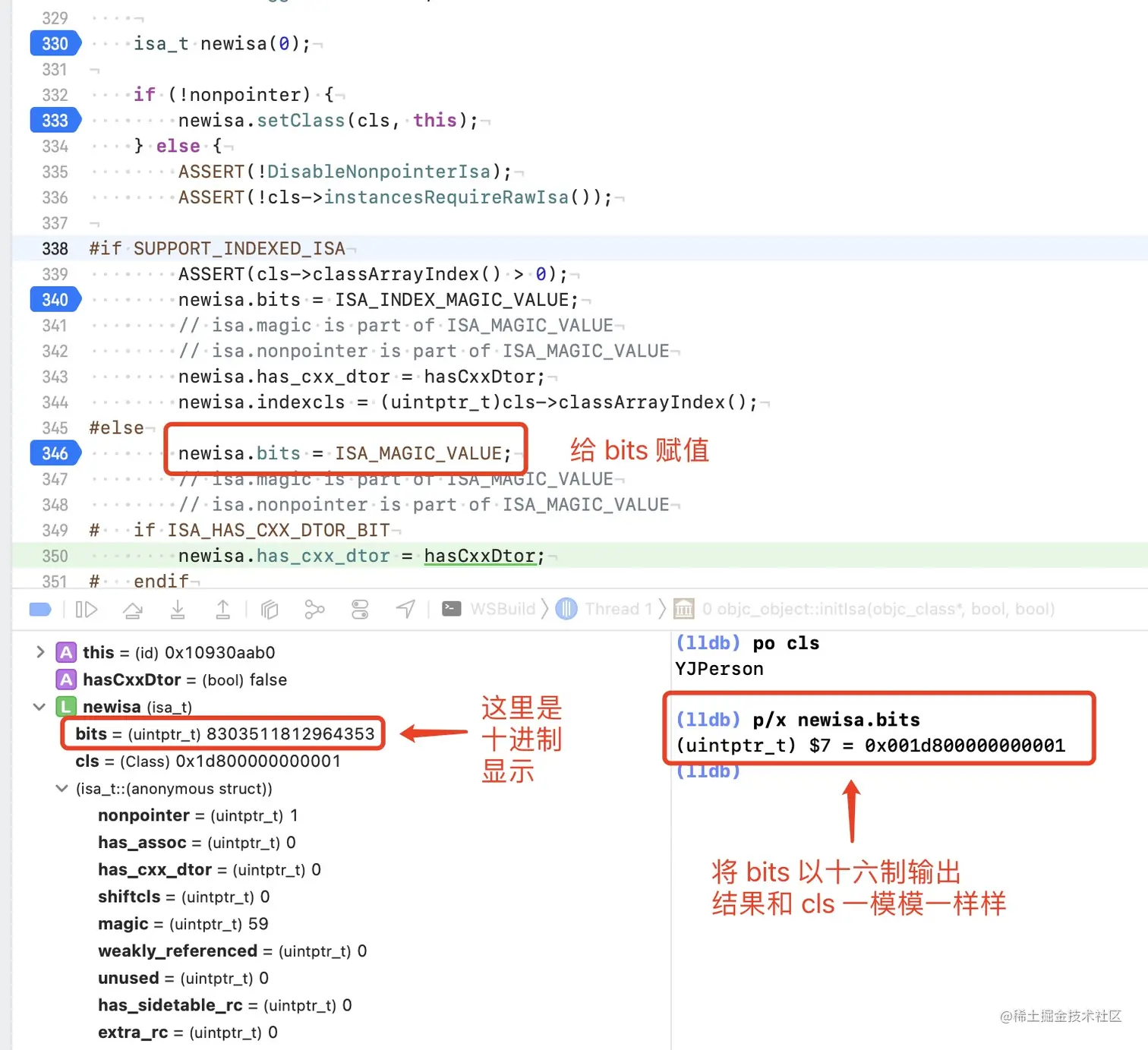

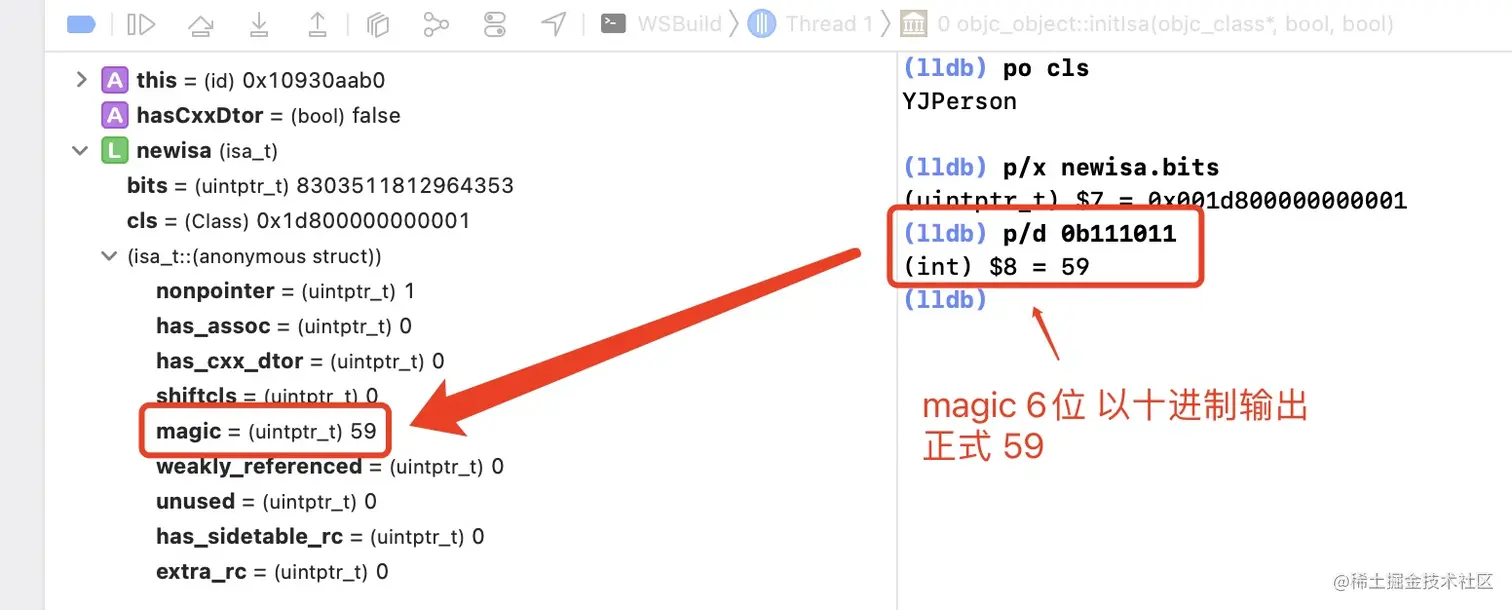

继续运行代码，bits赋值ISA_MAGIC_VALUE，赋值后，联合体 newisa 各成员的值见下图：


联合体共用一块内存，所以 bits 和 cls 值一样，那么结构体位域呢?

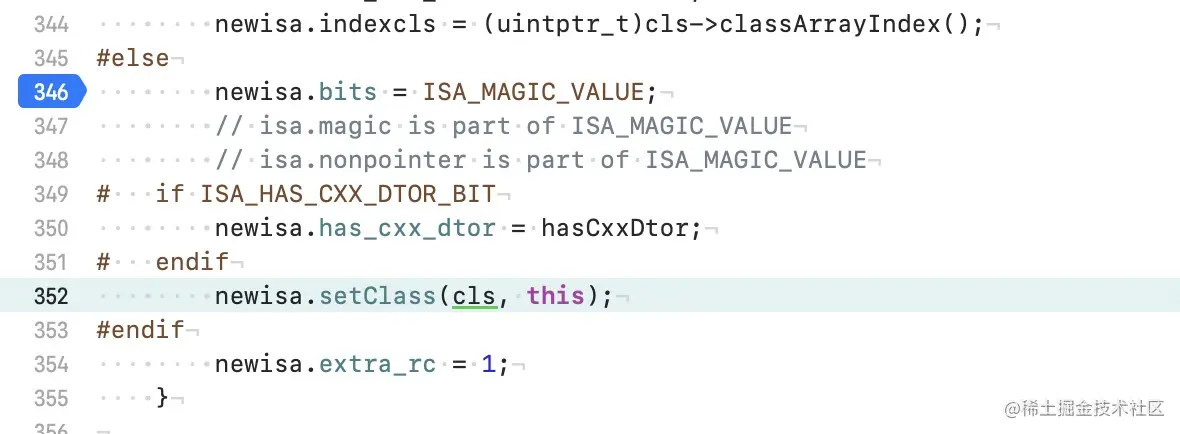

继续运行代码，走到了 setClass:

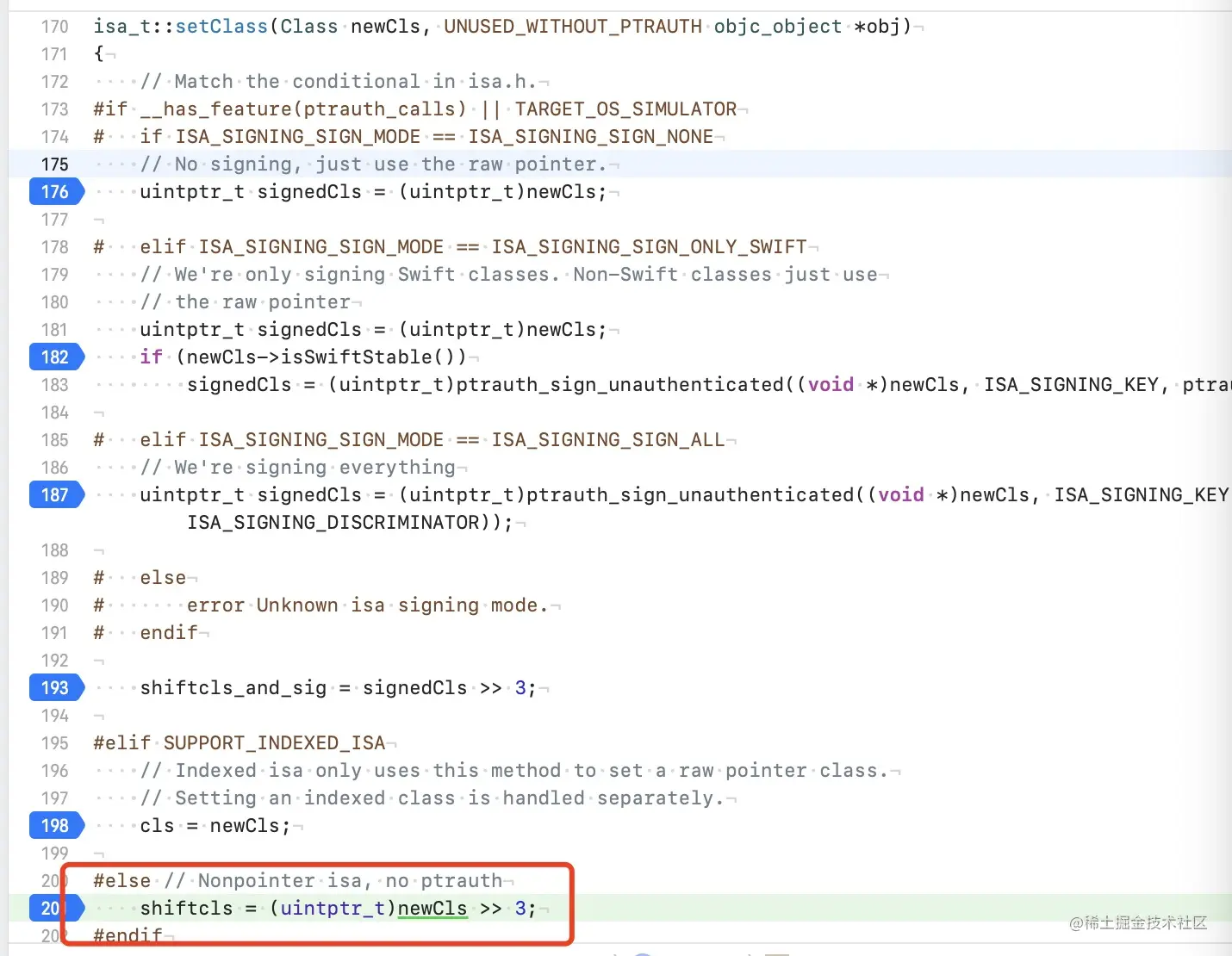

进入 setClass:

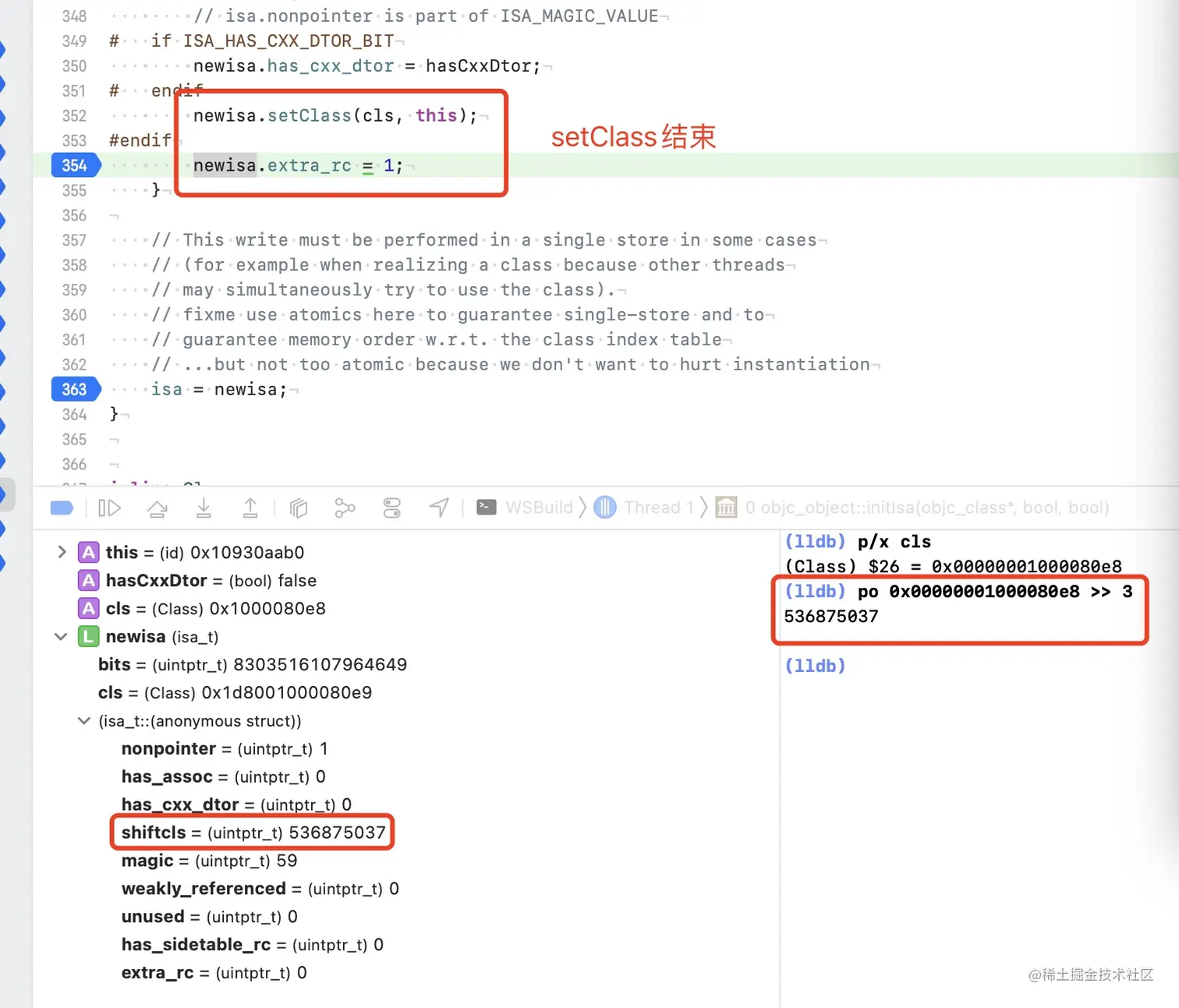

1656604137537.jpg setCalls 中将类的地址右移3位 赋值给了 shiftcls，为何要右移三位呢？因为shiftcls前面还有3位存储着nonpointer、has_assoc、has_cxx_dtor。


到这里 isa初始化流程结束。

3.3 通过person实例反推isa指向


3.4 获取对象所属类

平常获取对象的类会直接调用class方法，那么class方法内部实现是怎样的？见下面源码：

- (Class)class {
    return object_getClass(self);
}

Class object_getClass(id obj)
{
    if (obj) return obj->getIsa();
    else return Nil
}

inline Class
objc_object::getIsa()
{
    // 当前不是taggedPointer，而是nonpointor isa， 直接返回ISA()
    if (fastpath(!isTaggedPointer())) return ISA(/*authenticated*/true);

    extern objc_class OBJC_CLASS_$___NSUnrecognizedTaggedPointer;
    uintptr_t slot, ptr = (uintptr_t)this;
    Class cls;

    slot = (ptr >> _OBJC_TAG_SLOT_SHIFT) & _OBJC_TAG_SLOT_MASK;
    cls = objc_tag_classes[slot];
    if (slowpath(cls == (Class)&OBJC_CLASS_$___NSUnrecognizedTaggedPointer)) {
        slot = (ptr >> _OBJC_TAG_EXT_SLOT_SHIFT) & _OBJC_TAG_EXT_SLOT_MASK;
        cls = objc_tag_ext_classes[slot];
    }
    return cls;
}

// ISA——返回：return (Class)(isa.bits & ISA_MASK);
inline Class
objc_object::ISA()
{
    ASSERT(!isTaggedPointer());
#if SUPPORT_INDEXED_ISA
    if (isa.nonpointer) {
        uintptr_t slot = isa.indexcls;
        return classForIndex((unsigned)slot);
    }
    return (Class)isa.bits;
#else
    return (Class)(isa.bits & ISA_MASK);
#endif
}

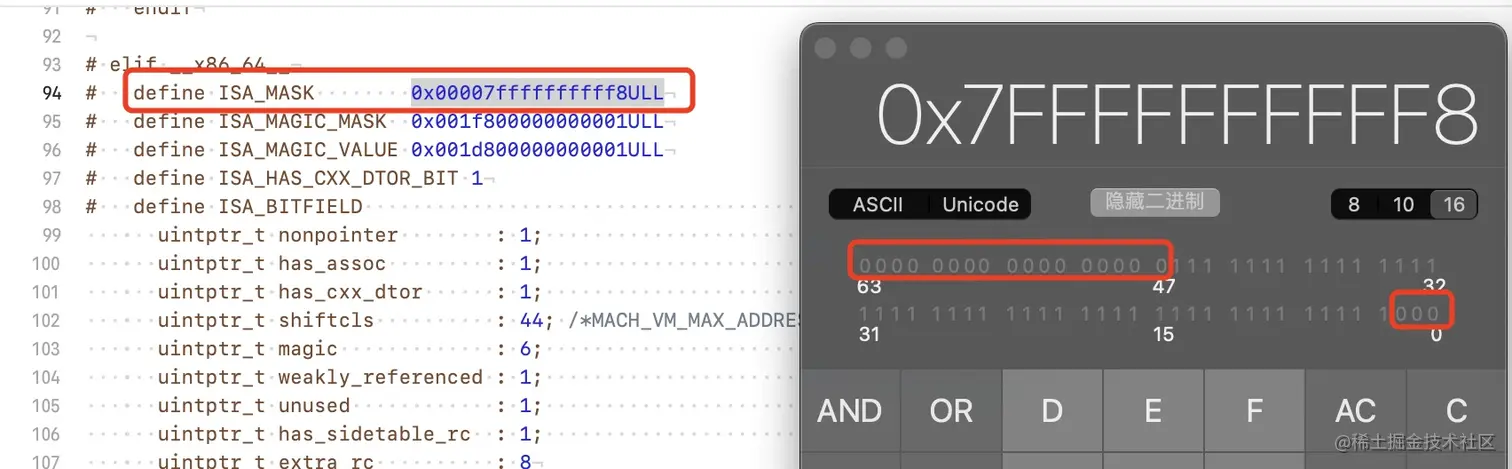

通过解读上面的代码，发现获取对象的类，最终是实现代码是(Class)(isa.bits & ISA_MASK);，是通过对象isa & ISA_MASK。ISA_MASK是什么呢？见下图：

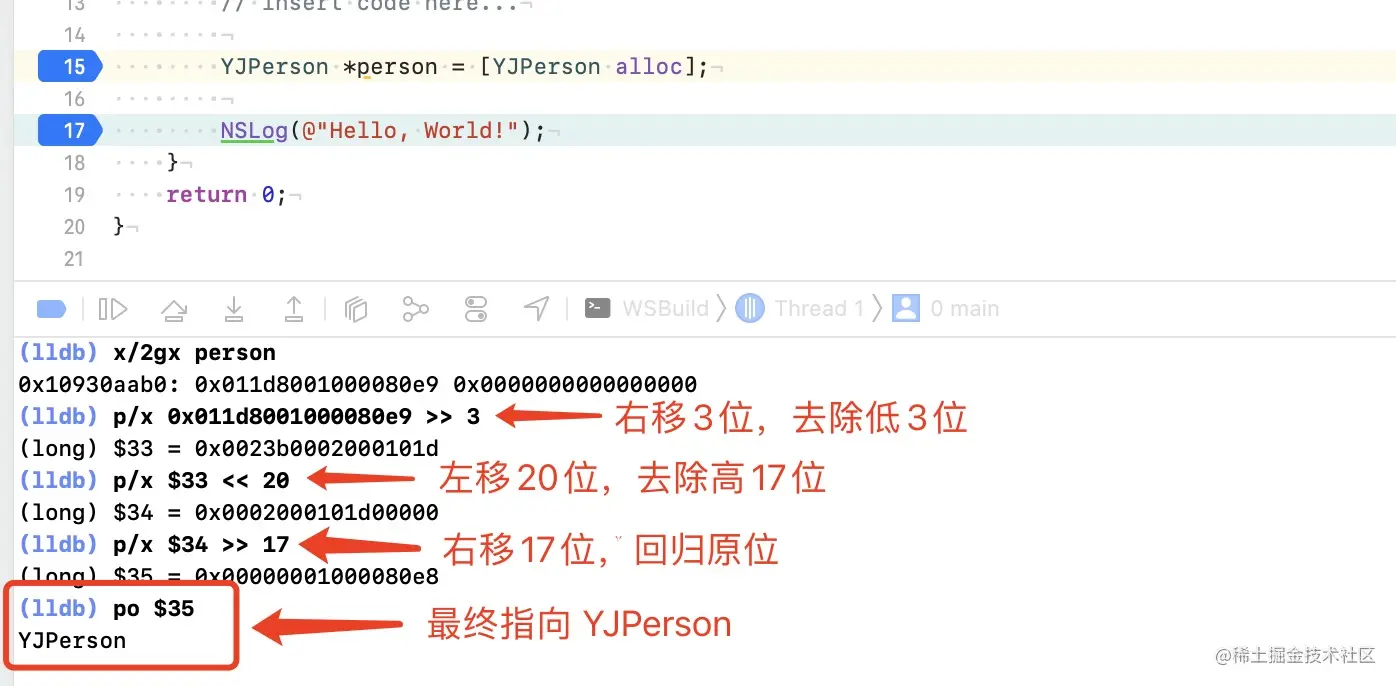

在计算器中可以发现，该掩码低3位和高17位全部是0，通过对象isa & ISA_MASK运算，会将对象isa的低3位和高17位全部抹零，等价于上面的右移3位，左移20位，再右移17位操作流程。 验证一下：

1656607181880.jpg 两种方式结果 一模模一样样
