1 说明

关于PlantUML的背景知识已经在程序员画图的正确姿势 | PlantUML(一)文章做了说明，这一篇主要讲解PlantUML的语法部分。语法部分会分为两篇文章来介绍，本篇文章会介绍序列图 (Sequence Diagram)、用例图 (Use Case Diagram)、类图 (Class Diagram)、活动图 (Activity Diagram)、组件图 (Component Diagram) 等图表的画法，其它的图表画法会在下一篇文章介绍。

2 PlantUML语法

如背景一章所述，PlantUML所支持的图表非常丰富，语法种类也挺多。为了叙述方便，PlantUML语法将以图表种类为单位进行讲解。分一个图表，一个小章节来叙述。叙述的方式是，直接先显示一张完整的图表出来，然后再讲解这张图片的完整画法，增强实战性，在实战中学习PlantUML语法。

在PlantUML工具绘图中，所有的描述语言都是用@startuml和@enduml分别作为开始和结尾。在@startuml后面紧接着加上标记语法!theme amiga，可以更改导出图片的渲染主题，其中amiga为主题名。总共默认的主题有amiga、aws-orange、black-knight、bluegray、blueprint、cerulean-outline、cerulean、crt-amber、crt-green、cyborg-outline、cyborg、hacker、lightgray、mars、materia-outline、materia、metal、mimeograph、minty、plain、sandstone、silver、sketchy-outline、sketchy、spacelab、superhero-outline、superhero、toy、united、vibrant。这么多主题，总有一款适合你，并且github上面还有其它开源主题。PlantUML工具描述语言的一般范式如下：

@startuml
!theme amiga

'具体图片的描述语言'

@enduml

注意: 上面所述的每一种PlantUML支持的图形其描述语言都不相同(不要被吓到，都很相似，触类旁通)。所以到了哪一种图形就用哪一种描述语言，不要弄“串”了。

2.1 序列图 (Sequence Diagram)

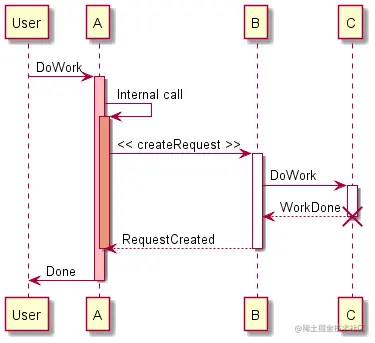

序列图主要用于按照交互发生的一系列顺序，显示对象(例如线程、进程)之间的这些交互行为。序列图是由对象（Object）、生命线（Lifeline）、激活（Activation）、消息（Messages）、分支与从属流等元素构成。一个典型的序列图和其对应的描述语言如下所示：

@startuml
participant User

User -> A: DoWork
activate A#FFBBBB

A -> A: Internal call
activate A #DarkSalmon

A -> B: << createRequest >>
activate B

B -> C: DoWork
activate C
C --> B: WorkDone
destroy C

B --> A: RequestCreated
deactivate B
deactivate A

A -> User: Done
deactivate A
@enduml
  • 用->来绘制对象(例如线程、进程)之间传递的消息。使用-->绘制一个虚线箭头；
  • 在一组->指向的后面跟一个冒号:，冒号后面写一些对消息的具体描述，如DoWork(冒号后面空一格再写描述)；
  • 关键字activate和deactivate用来表示对象的生命活动；
  • destroy表示一个参与者的生命线(垂直的虚线)的结束，如destroy C将对象C打上大红叉，表示结束；
  • 在激活一个对象的时候，可以在后面加上颜色属性，如activate A#FFBBBB，激活对象A时变成红色，达到醒目效果；
  • 可以使用嵌套的生命线，如A -> A: Internal call，在激活后，也可以修改颜色如activate A #DarkSalmon。

2.2 用例图 (Use Case Diagram)

用例图 是指从用例的角度描述系统的功能需求，它是系统预期功能（用例）及其环境（参与者）的模型。用例能够将系统需要与系统如何满足这些需求相关联。用例图是由 参与者（Actor）、用例（Use Case） 以及它们之间的关系构成。它是一个非常强大的计划工具，所以团队成员通常在开发周期的所有阶段都使用用例模型。一个典型的用例图及其描述语言如下所示：

@startuml
@startuml
left to right direction
actor 消费者
:收银员:
rectangle 结算用例 {
  消费者 -- (结算)
  (结算) .> (支付) : <<include>>
  (帮助) .> (结算) : <<extends>>
  (结算) -- 收银员
}
@enduml
  • --表示横线，..表示虚线；
  • 用actor关键字来定义参与者，如：actor 消费者；
  • 也可以用两个冒号包裹起来定义参与者，如：:收银员:；
  • 用圆括号括起来表示用例，如：(结算)；
  • 使用rectangle或package关键字，可以对参与者或用例进行分组，如：rectangle 结算用例，包含结算、支付、帮助三个用例；
  • 带<<include>>的描述表示用例的包含关系。包含关系指用例可以简单地包含其他用例具有的行为，并把它所包含的用例行为作为自身行为的一部分。如(结算) .> (支付) : <<include>>，结算用例包含支付用例的行为；
  • 带<<extends>>的描述表示用例的扩展关系。就是把新的行为加入到已有的用例中，如(帮助) .> (结算) : <<extends>>，在结算用例中新扩展了帮助用例的行为；
  • left to right direction命令改变图示方向，也可以用top to bottom direction。

3.3 类图 (Class Diagram)

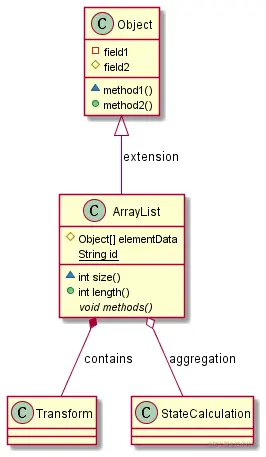

类图是一切面向对象方法的核心建模工具。该图描述了系统中对象的类型以及它们之间存在的各种静态关系。它既用于应用程序的系统分类的一般概念建模，也用于详细建模，将模型转换成编程代码。

@startuml

Object <|-- ArrayList : extension
ArrayList *-- Transform  : contains
ArrayList o-- StateCalculation : aggregation

class Object {
-field1
#field2
~method1()
+method2()
}

class ArrayList {
#Object[] elementData
~int size()
+int length()
{static} String id
{abstract} void methods()
}

class Transform {

}

class StateCalculation {

}

@enduml
  • 使用关键字class申明一个类，如：class Object、class ArrayList；
  • 类之间的Extension（扩展）、Composition（组合）、Aggregation（聚合）关系，分别用<|--、*--、o--来进行标记，如：Object <|-- ArrayList : extension标记两个类之间的扩展关系。在渲染出来的图片中可以看出都有特别的形状对它们进行区分；
  • 在关系之间使用标签来说明时, 使用冒号:后接标签文字，如：ArrayList *-- Transform : contains；
  • 声明字段 (对象属性）或者方法。可以使用 {}把字段或者方法括起来。
  • 定义可访问性。private、protected、package private、public这些可访问性质用-、#、~、+来标记。在渲染出来的图片中可以看出都有特别的形状对它们进行区分；
  • 抽象与静态。通过修饰符{static}或者{abstract}，可以定义静态或者抽象的方法或者属性。如：{static} String id、{abstract} void methods()。

2.4 活动图 (Activity Diagram)

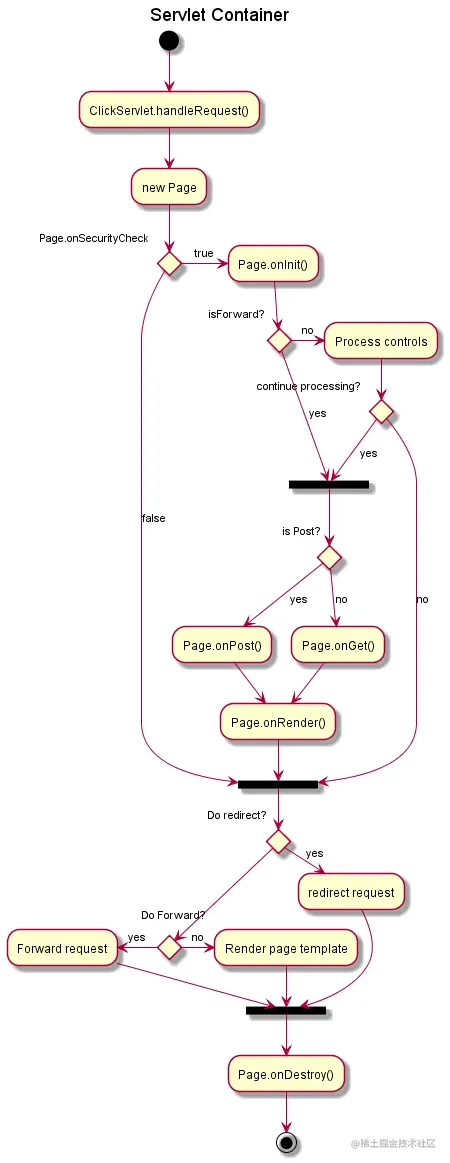

活动图是工作流的图形化表示。活动图主要由活动和动作构成，也可以支持分支选择、迭代、并行。活动图主要用于为计算性和组织性过程（即工作流）建模。活动图主要是用来说明控制流。典型的活动图和其描述语言如下：

@startuml
title Servlet Container

(*) --> "ClickServlet.handleRequest()"
--> "new Page"

if "Page.onSecurityCheck" then
  ->[true] "Page.onInit()"

  if "isForward?" then
   ->[no] "Process controls"

   if "continue processing?" then
     -->[yes] ===RENDERING===
   else
     -->[no] ===REDIRECT_CHECK===
   endif

  else
   -->[yes] ===RENDERING===
  endif

  if "is Post?" then
    -->[yes] "Page.onPost()"
    --> "Page.onRender()" as render
    --> ===REDIRECT_CHECK===
  else
    -->[no] "Page.onGet()"
    --> render
  endif

else
  -->[false] ===REDIRECT_CHECK===
endif

if "Do redirect?" then
 ->[yes] "redirect request"
 --> ==BEFORE_DESTROY===
else
 if "Do Forward?" then
  -left->[yes] "Forward request"
  --> ==BEFORE_DESTROY===
 else
  -right->[no] "Render page template"
  --> ==BEFORE_DESTROY===
 endif
endif

--> "Page.onDestroy()"
-->(*)

@enduml
  • 使用(*)作为活动图的开始点和结束点，用-->绘制箭头。如：(*) --> "ClickServlet.handleRequest()"和-->(*)，分别作为上面活动图的开始和结束；
  • 关键字title标识活动图的标题，如：title Servlet Container标记上面活动图的标题；
  • 使用关键字if/then/else创建分支。和编程语言中的if else逻辑一样，可以嵌套使用。
  • 可以使用 == code == 来显示同步条(就是水平粗线，将一条转移分为多个并发执行的分支,或将多个转移合为一条转移)。如：-->[yes] 。===RENDERING===

2.5 组件图 (Component Diagram)

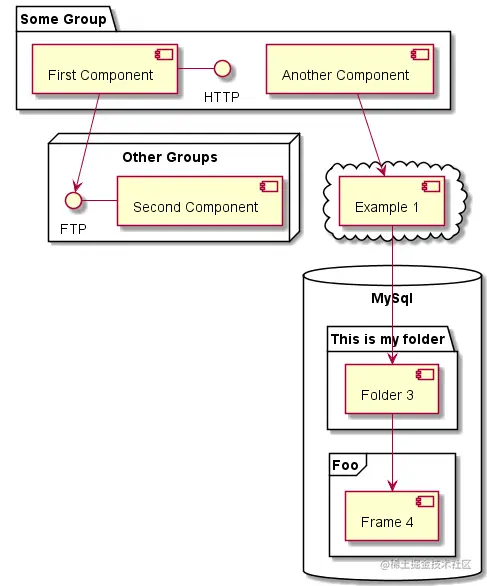

组件图描绘了组件如何连接在一起以形成更大的组件或软件系统。它展示了软件组件的体系结构以及它们之间的依赖关系。组件图中通常包括组件、接口，以及各种关系。如下为组件图的一个样例和其描述语言。

@startuml
package "Some Group" {
  () "HTTP" as HTTP
  HTTP - [First Component]
  [Another Component]
}

node "Other Groups" {
  () "FTP" as FTP
  FTP - [Second Component]
  [First Component] --> FTP
}

cloud {
 [Example 1]
}

database "MySql" {
  folder "This is my folder" {
    [Folder 3]
  }
  frame "Foo" {
    [Frame 4]
  }
}

[Another Component] --> [Example 1]
[Example 1] --> [Folder 3]
[Folder 3] --> [Frame 4]
@enduml
  • 使用关键字component或是中括号[]定义一个组件，如：[First Component]；
  • 使用关键字interface或是圆括号()定义一个接口，如：() "HTTP" as HTTP；
  • 各元素(如接口、组件)之间使用虚线..、直线--、箭头-->进行连接。如：[Another Component] --> [Example 1]；
  • 使用关键字package，node，folder，frame，cloud，database将多个组件和接口组合在一起。

3 小结

本篇文章主要介绍了序列图 (Sequence Diagram)、用例图 (Use Case Diagram)、类图 (Class Diagram)、活动图 (Activity Diagram)、组件图 (Component Diagram) 等图表的画法，其它的图表画法会在下一篇文章介绍，敬请期待！
