堆外内存、DMA、mmap、零拷贝的理解

Mark_Zoe
499 阅读5分钟

持续创作，加速成长！这是我参与「掘金日新计划 · 6 月更文挑战」的第30天，点击查看活动详情

一、堆外内存的理解和堆外内存的优势

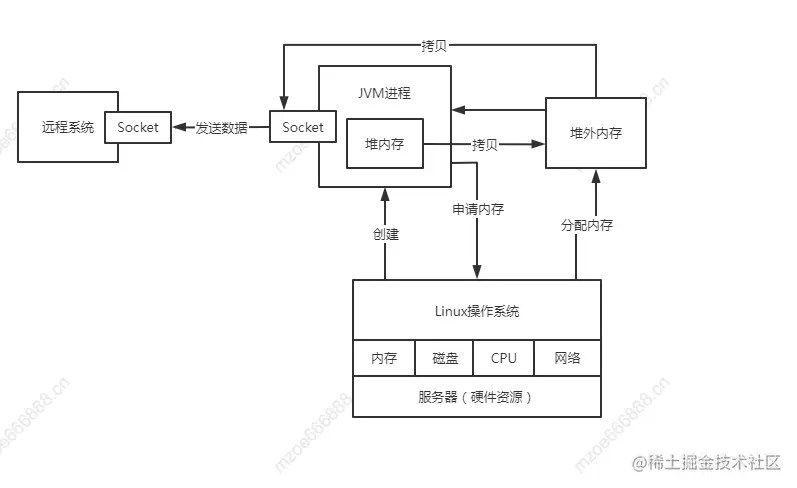

堆内和堆外的概念

如何用堆外内存？

ByteBuffer buffer = ByteBuffer.allocateDirect(1024);
  • 传入的是你要申请的堆外内存的大小
  • 你可以直接把你的数据写入到堆外内存，DirectByteBuffer 里去
  • 把这块数据通过Socket发送，就是直接发送就可以了，不需要走一个拷贝过程

读写文件也是同理的，都可以节约数据拷贝次数。


二、JDK是如何对堆外内存进行分配和回收的？会发生堆外内存溢出么？

-XX:MaxDirectMemorySize：通过 JVM 参数是可以设置你最大可以使用的堆外内存的大小的，比如说设置堆外内存最大可以使用 1GB，此时已经使用了 950MB 空间了，然后呢，你此时要申请一块 80MB 的堆外内存，会发现说，堆外内存已经不够了，此时不能直接分配堆外内存了。

DirectByteBuffer，这个对象是 JVM 堆内存里的一个对象，但是这个 DirectByteBuffer 里面包含指针，引用了一块堆外的内存。

  • 如果堆外内存足够，就直接预留一部分内存
  • 如果堆外内存不足，则将已经被 JVM 垃圾回收的 DirectBuffer 对象的堆外内存释放
  • 如果进行一次堆外内存资源回收后，还不够进行本次堆外内存分配的话，则进行 System.gc()
  • 如果9次尝试后依旧没有足够的可用堆外内存，则抛异常
  • 实际分配内存

DirectByteBuffer 回收，就会回收关联的堆外内存，或者走内部有一个 cleanr 对象，可以用反射获取它，然后调用它的 clean 方法来主动释放内存。

如果依靠 jvm gc 机制，可能 DirectByteBuffer 躲过 N 次 minor gc 进入了老年代，然后老年代迟迟没有放满，因此迟迟没有回收，此时可能会导致 DirectByteBuffer 对象一直在引用堆外内存。

这样当你要分配更多的堆外内存时，无法腾出来更多的内存，就会有堆外内存溢出了。

三、如果不使用零拷贝技术，普通的IO操作在OS层面是如何执行的？

File file = new File("xxx.txt");

RandomAccessFile raf = new RandomAccessFile(file,"rw");
byte[] arr = new byte[(int)file.length()];
raf.read(arr);

Socket socket = new ServerSocket(8080).accept();
socket.getOutputStream().write(arr);

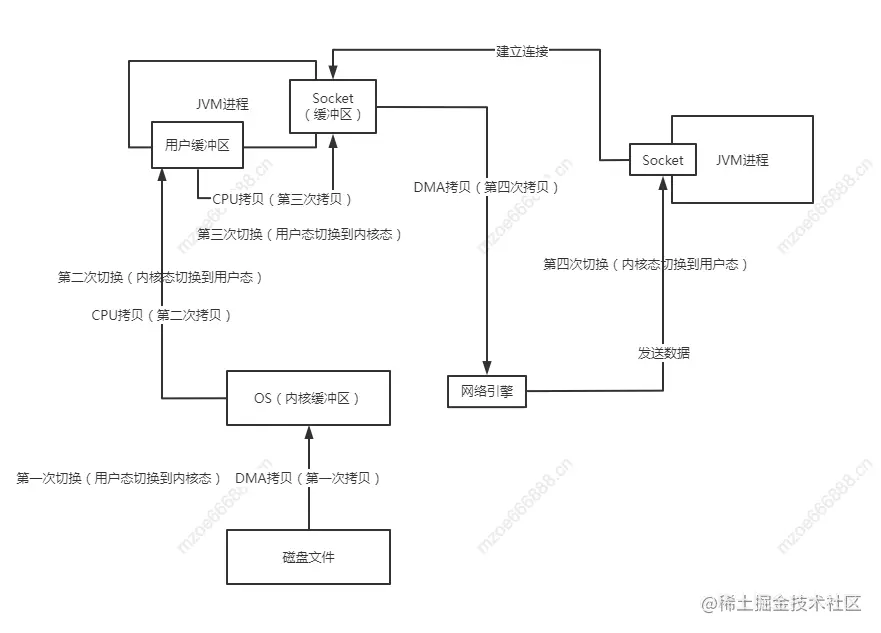

使用 read 读取数据的时候，会有一次用户态到内核态的切换，也就是说从用户角度切换到内核角度去执行，这个时候基于 DMA 引擎把磁盘上的数据拷贝到内核缓冲里去；接着会从内核态切换到用户态，基于 CPU 把内核缓冲里的数据拷贝到用户缓冲区里去。

接着我们调用了 Socket 的输出流的 write 方法，此时会从用户态切换到内核态，同时基于 CPU 把用户缓冲区里的数据拷贝到 Socket 缓冲区里去，接着会有一个异步化的过程，基于 DMA 引擎从 Socket 缓冲区里把数据拷贝到网络协议引擎里发送出去。

都完了之后，从内核态切换到用户态

所以说，从本地磁盘读取数据，到通过网络发送出去，用户态和内核态之间，要发生4次切换，这是其一；其二，数据从磁盘拿出来过后，一共要经过4次拷贝；所以说这4次切换和4次拷贝，让普通的IO操作都性能较低。


四、听说过mmap吗？内存映射技术为什么可以提升IO性能？

把一个磁盘文件映射到内存里来，然后把映射

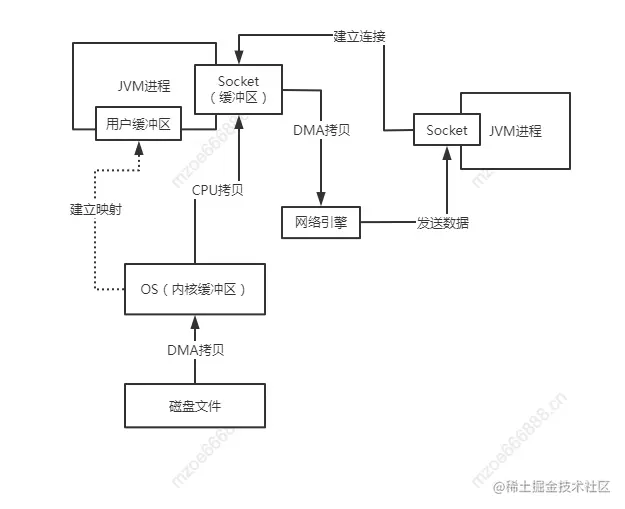

有一种 mmap 技术，也就是内存映射，直接将磁盘文件数据映射到内核缓冲区，这个映射的过程是基于 DMA 引擎拷贝的，同时用户缓冲区是跟内核缓冲区共享一块映射数据的，建立共享映射之后，就不需要从内核缓冲区拷贝到用户缓冲区了。

光是这一点，就可以避免一次拷贝了，但是这个过程中还是会用户态切换到内核态去进行映射拷贝，接着再次从内核态切换到用户态，建立用户缓冲区和内核缓冲区的映射。

接着把数据通过 socket 发送出去，还是要再次切换到内核态。

接着直接把内核缓冲区里的数据拷贝到 socket 缓冲区里去，然后再拷贝到网络协议引擎里，发送出去就可以了，最后切换回用户态。

减少一次拷贝，但是并不减少切换次数，一共是4次切换，3次拷贝。

mmap 技术主要在 RocketMQ 里来使用的。


五、零拷贝技术到底是什么？它是如何提升IO性能的？

linux 提供了 sendfile，也就是零拷贝技术

在你的代码里面，如果说你基于零拷贝技术来读取磁盘文件，同时把读取到的数据通过 socket 发送出去的话，流程如下，kafka源码，transferFrom 和 transferTo 两个方法，从磁盘上读取文件，把数据通过网络发送出去。

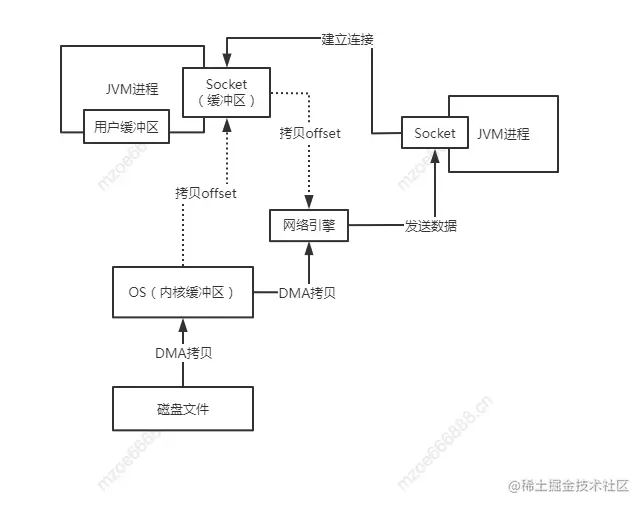

这个零拷贝技术，就是先从用户态切换到内核态，在内核态的状态下，把磁盘上的数据拷贝到内核缓冲区，同时从内核缓冲区拷贝一些 offset 和 length 到 socket 缓冲区；接着从内核态切换到用户态，从内核缓冲区直接把数据拷贝到网络协议引擎里去。

同时从 Socket 缓冲区里拷贝一些 offset 和 length 到网络协议引擎里去，但是这个 offset 和 length 的量很少，几乎可以忽略。

只要2次切换，2次拷贝，就可以了。

kafka、tomcat、都是用的零拷贝技术，rocketmq 用的是 mmap技术，mmap 还是要多2次切换和1次拷贝的，在java代码中如何进行mmap和零拷贝，可以去网上看一些资料。

用户态（用户进程）和内核态（os 进程）、用户空间（用户缓冲区）和内核空间（内核缓冲区）
