前言

Wow64子系统是微软为了让64位系统上能正常运行32位程序所创建的子系统

Wow64子系统

Wow64（64位Windows上的Win32仿真）是指允许在64位Windows上执行32位x86应用程序的软件。

它的实现方式是一组用户模式DLL，外加一些来自内核的支持，此内核支持是为了创建32位版本的数据结构，比如进程环境块（PEB）和线程环境块（TEB），这些数据结构正常情况下只有64位版本。通过Get/SetThreadContext来改变Wow64环境也是由内核实现的。

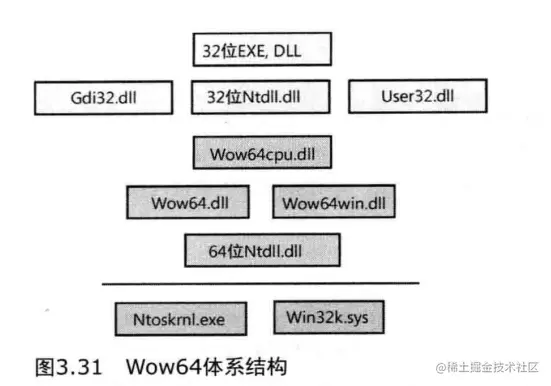

下面是负责Wow64的用户模式DLL：

• Wow64.dll：管理进程和线程的创建、钩住异常分发和Ntoskrnl..exe导出的基本系统调用。它也实现了文件系统重定向，以及注册表重定向。
• Wow64Cpu.dll：为每个正在Wow64内部运行的线程，管理它们的32位CPU环境：针对从32位到64位或者从64位到32位的CPU模式切换，提供了与处理器体系结构相关的支持。
• Wow64Win.dll：截取了Win32k.sys导出的GUI系统调用。
• IA64系统上的IA32Exec.bin和Wowia32x.dll：包含IA-32软件仿真器和它的接口库。因为Itanium处理器不能以原生方式高效地执行x86的32位指令（性能差于30%），所以有必要通过这两个额外的组件来实现软件仿真（通过二进制翻译）。

WOW64作用

• 钩住所有32转64代码和64转32位代码：Wow64钩住了所有从32位代码转变至原生64位系统的代码路径，也钩住了64位原生系统需要调用至32位用户模式代码的所有代码路径。

• 映射64/32位dll到内存：在进程创建的过程中，进程管理器（process manager）将原生的64位Ntdl.dl和针对Wow64进程的32位Ntdll.dll映射到进程地址空间中。

• 切换CPU环境到32位 并初始化：当加载器的初始化过程被调用时，它调用Wow64.dll内部的Wow64初始化代码。然后Wow64建立起32位Ntdl所要求的启动环境，将CPU模式切换到32位下，并开始执行32位加载器。从这个点开始，执行过程继续进行，就如同该进程运行在原生的32位系统上一样。

• 重定向：将所有使用32位系统功能的转为64位环境 例如钩住所有system32文件夹路径 转为使用system64文件夹

Ntdll.dll、User32.dll和Gdi32.dll的特殊32位版本位于\Windows\Syswow64文件夹下（也有一些特定的执行跨进程通信的其他DLL，比如Rpcrt44.dl）。它们调用到Wow64中，而不是发出原生的32位系统调用指令。Wow64转变到原生的64位模式下，捕获到与系统调用有关的参数（将32位指针转换为64位指针），并且发出对应的原生64位系统调用。当原生的系统调用返回时，Wow64把任何输出参数，如果有必要的话，在返回至32位模式之前从64位转换成32位格式。

WOW常见作用方向

系统文件重定向

为了维护应用程序的兼容性，以及降低从Win32到64位Windows的应用程序移植代价，系统目录名称仍然保持不变。因此，Windows\System32文件夹包含了原生的64位映像文件。因为Wow64钩住了所有的系统调用，所以，它会解释所有与路径相关的API，将Windows\System32文件夹的路径名替换为Windows\Syswow64

Wow64也将\Windows\LastGood\重定向到\Windows\LastGood\syswow64，将\Windows\Regedit.exe重定向到Windows\syswow64 Regedit.exe。通过使用系统环境变量，%PROGRAMFILES%环境变量对于32位应用程序被设置为Program Files（x86），而对于64位应用程序被设置为Program Files文件夹。CommonProgramFilesi和CommonProgramFilest（x86）环境变量也存在，它们总是指向32位的位置，而ProgramW6432和CommonProgram WP6432则无条件地指向64位位置。

注： 因为有些特定的32位应用程序可能真的需要知晓或者能够处理64位映像文件，所以，有一个虚拟的目录，\Windows\Sysnative，使得任何从32位应用程序发出的针对此目录的l/O，都免于被文件重定向。这个目录实际上并不存在，它只是一个允许访问到真正的System32目录的虚拟路径而已，即使运行在WoW64下的应用程序也不例外。

Windows\System32中有一些子目录，出于兼容性的原因，这些子目录没有被重定向，所以32位应用程序在访问这些目录时实际上是在访问真正的目录。这些目录包括：

• %windir%\system32\drivers\etc
• %windir%\system32\spool
• %windir%\system32\catrootwindir%system32\catroot2
• %windir%\system32\logfiles
• %windir%\system32\driverstore

注意： Wow64提供了一种机制来控制Wow64中内置的文件系统重定向功能，这种机制是以每个线程为基础的，通过Wow64 DisableWow64FsRedirection和Wow64RevertWow64FsRedirection函数来实施控制。该机制对于延迟加载的DLL、通过公共文件对话框来打开文件，甚至国际化方面，都存在一些问题一一因为一旦重定向被关闭，系统要么在内部加载过程中不再使用重定向，要么有些特定的只有64位的文件便无法再找到。使用c：\windows\sysnative路径或者前面介绍的其他的一致路径通常是一种更为安全的方法，可以供开发人员使用。

System32文件夹

今天反编译svchost.exe， 发现sysWow64下面的svchost是32位的，System32下的svchost是64位的。

在32位操作系统的Windows文件夹中，SYSTEM和SYSTEM32两个文件夹，分别用来存放16位和32位的DLL文件。如果按照这个规律，存放64位系统的DLL文件的文件夹应该叫：System64，但实际上存放64位DLL的文件夹依然叫：System32，同时又多了一个SysWow64文件夹现在的软件大多是32位软件，所以默认会将DLL文件放到System32文件夹中，而微软为了保障兼容性，所以无论是32位还是64位的DLL文件都是放到了System32文件夹中。

SysWow64文件夹

WoW64( windows on windows 64)

SysWow64文件夹，是64位Windows，用来存放32位Windows系统文件的地方。

这是因为32位软件并不能在64位系统中直接运行，所以微软设计了WoW64（Windows-on-Windows 64-bit），通过Wow64.dll、Wow64win.dll、Wow64cpu.dl三个DLL文件进行32位和64位系统的切换来运行32位软件。所以在64位系统中，DLL复制到System32文件夹中即可。

禁止Wow64和32的重定向

出自Windows黑客编程

程序编译的是32位程序，而测试环境运行在64位Windows10系统上。当32位程序访问64位的System32文件目录的时候，会出现文件重定向，调用Wow64DisableWow64FsRedirection和Wow64RevertWow64FsRedirection函数来关闭和恢复文件重定向。

而且，32位程序在操作64位系统注册表的时候，也会出现注册表重定向的情况，可以在调用RegCreateKeyEx函数打开注册表的时候，设置KEY_WOW64_64KEY的注册表访问权限，以确保能正确访问64位下的注册表，不被注册表重定向。
