STM32-F1学习系列(2)：STLink

本文已参与「新人创作礼」活动，一起开启掘金创作之路。

介绍

参考

• ST-LINK是为STM8和STM32微控制器家族设计的在线调试器和编程器
• ST-LINK根据不同的ST-LINK硬件版本和固件版本支持不同的协议
  • SWIM: 为STM8的协议
  • SWD/JTAG:为STM32的协议
• ST-LINK有多种接口
  • UART
  • I2C
  • SPI
  • CAN
  • GPIO

ST-LINK硬件版本

参考

• ST-LINK/V1[1]：已经淘汰
• ST-LINK/V2[2],
• ST-LINK/V2-A,
• ST-LINK/V2-B,
• ST-LINK/V2-1
• STLINK-V3SET[3].

对于上述不同版本

• ST-LINK/V1和ST-LINK/V2上电后，板子会进入固件升级状态(DFU)，
• ST-LINK/V2-1, ST-LINK/V2-A, 和ST-LINK/V2-B 处理 ST调试接口还有 mass storage和Virtual COM端口。上电后直接运行固件，通过ST-LINK升级程序进入DFU状态。

ST-LINK固件版本命名

参考

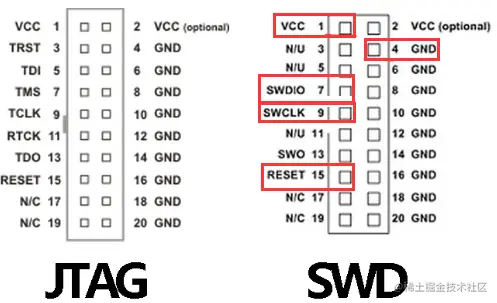

ST-LINK和JLink对应管脚

淘宝上可以买到开源的ST-LINK，安装完驱动后，设备管理器在通用串口管理中会显示STLINK

连接的时候如果外接了电源，那么只需要安装两根线 SWCLK SWDIO即可。

STM32	ST-LINK
SWCLK/TCK	SWCLK
SWDIO/TMS	SWDIO
GND	GND
VCC	VCC
