神经网络模型中消失和爆炸的梯度（调试、监测和修复）

神经网络模型是通过梯度下降的优化算法来训练的。输入的训练数据帮助这些模型学习，而损失函数则衡量每次迭代的参数得到更新后的预测性能的准确性。随着训练的进行，目标是通过迭代调整参数来减少损失函数/预测误差。具体来说，梯度下降算法有一个前向步骤和一个后向步骤，这使它能够做到这一点。

• 在前向传播中，输入向量/数据通过网络向前移动，使用一个公式来计算下一层的每个神经元。该公式由输入/输出、激活函数f、权重W和偏置b组成。

这种计算一直向前迭代，直到达到一个输出或预测。然后，我们计算由损失函数定义的差异，例如，平均平方误差MSE，目标变量y（在输出层）和每个预测，y cap之间。

• 有了这个初始评估，我们通过一个后向通道（又称反向传播）来调整每一层中每个神经元的权重和偏置。为了更新我们的神经网络，我们首先计算梯度，这只不过是损失函数对权重和偏差的导数。然后，我们促使我们的算法采取梯度下降的步骤，使损失函数最小化（其中α是学习率）。

在这种情况下，可能会发生两种相反的情况：导数项变得极小，即接近于零；而这个项变得极大，并溢出。这些问题分别被称为 "消失 "和 "爆炸 "梯度。

当你训练你的模型一段时间后，性能似乎没有得到改善，你的模型很有可能受到消失梯度或爆炸梯度的困扰。

这篇文章就是针对这些问题的，具体来说，我们将涵盖。

• 消失和爆炸梯度问题背后的直觉
• 为什么会发生这些梯度问题
• 如何在模型训练过程中识别梯度问题
• 解决梯度消失和爆炸的案例演示和解决方案
  • 消失的梯度
    • ReLU作为激活函数
    • 降低模型的复杂性
    • 带方差的权重初始化器
    • 更好的优化器，具有良好的学习速率
  • 爆炸的梯度
    • 梯度剪裁
    • 适当的权重初始化器
    • L2规范化

消失或爆炸的梯度--问题背后的直觉

消失

在反向传播过程中， 权重更新公式中的（部分）导数/梯度 的计算遵循链式规则，其中前面各层的梯度是后面各层梯度的乘法。

其中

由于梯度经常变小，直到接近零，新的模型权重（初始层的）将与没有任何更新的旧权重几乎相同。因此，梯度下降算法永远不会收敛到最优解。这就是所谓的梯度消失问题，它是神经网络不稳定行为的一个例子。

爆炸

相反，如果随着反向传播的进行，梯度越来越大，甚至是NaN，我们就会出现爆炸性梯度，有大的权重更新，导致梯度下降算法的分歧。

为什么会发生梯度消失或爆炸的问题？

有了对什么是消失/爆炸梯度的直观理解，你一定想知道--为什么梯度首先会消失或爆炸，也就是说，为什么这些梯度值在回传网络的过程中会减弱或爆炸？

消失

简单地说，当我们在隐藏层中使用Sigmoid 或Tanh 激活函数时，就会出现梯度消失的问题；这些函数将一个大的输入空间压缩成一个小的空间。以Sigmoid为例，我们有以下p.d.f。

对参数x取导数，我们得到。

如果我们把Sigmoid函数和它的导数形象化。

Sigmoid函数及其导数 | 来源：中国社会科学网作者

我们可以看到，Sigmoid函数将我们的输入空间挤压到[0,1]之间，当输入变得相当小或相当大时，这个函数 饱和度 在0或1处。这些区域被称为 "饱和区域"，其导数变得极其接近于零。这同样适用于Tanh函数，它 饱和 在-1和1处。

假设我们的输入位于任何一个饱和区域，我们基本上就没有梯度值可以传播回来，导致早期层权重的更新为零。通常，对于只有几层的浅层网络来说，这并不是什么大问题，然而，当我们增加更多的层时，初始层的梯度消失将导致模型训练或收敛失败。

这是由于在n层网络中，计算早期层的梯度时要乘以n个这些小数字的影响，这意味着梯度会随着n的增加而呈指数级下降，而早期层的训练速度非常慢，因此整个网络的性能会下降。

爆炸式

接着是爆炸性梯度，简而言之，这个问题是由于分配给神经网络的 初始权重 造成了巨大的损失。大的梯度值可以积累到观察到大的参数更新的地步，导致梯度下降震荡而不至于达到全局最小值。

更糟糕的是，这些参数可能大到溢出并返回无法再更新的NaN值。

如何识别梯度消失或爆炸的问题？

承认梯度问题是我们需要避免的，或者当它们发生时需要修复，那么我们应该如何知道一个模型正在遭受梯度消失或爆炸的问题？以下是一些迹象。

消失

• 后面几层的参数有很大的变化，而前面几层的参数变化很小或保持不变
• 在某些情况下，随着训练的进行，早期层的权重可能变成0。
• 模型的学习速度很慢，很多时候，训练在几次迭代后就停止了。
• 模型性能很差

爆发式

• 与消失的情况相反，爆炸梯度表现为不稳定的，从一批/迭代到另一批/迭代的大量参数变化。
• 模型的权重会很快变成NaN
• 模型损失也会变成NaN

解决消失或爆炸梯度问题的方法

考虑到梯度问题的这些指标，让我们来探讨解决这些问题的潜在补救措施。

• 首先，我们将专注于消失的情况：模拟一个受到这个问题困扰的二元分类网络模型，然后展示各种解决方案来修复它
• 同样的道理，我们稍后将用一个回归 网络模型来解决爆炸的情况

通过解决不同类型的深度学习任务，我的目标是展示不同的场景，供大家参考。还请注意，本文致力于为你提供实用的方法和技巧，所以我们只讨论每种方法背后的一些直觉，而跳过数学或理论上的证明。

由于观察是确定上述这些问题的关键部分，我们将使用Neptune.ai来跟踪我们的建模管道。

import neptune.new as neptune
import os
myProject = 'YourUserName/YourProjectName'
project = neptune.init(api_token=os.getenv('NEPTUNE_API_TOKEN'),
                        project=myProject)
project.stop()

梯度消失时的解决方案

首先，让我们在Neptune.ai中定义几个辅助函数来训练和记录我们的模型。

• 记录梯度和权重。

def getBatchGradWgts(grads, wgts, lossVal,
                      gradHist, lossHist, wgtsHist,
                      recordWeight=True, npt_exp=None):
    dataGrad, dataWeight = {}, {}
    ## batch update 'weights'
    for wgt, grad in zip(wgts, grads):
        if '/kernel:' not in wgt.name:
            continue
        layerName = wgt.name.split("/")[0]
        dataGrad[layerName] = grad.numpy()
        dataWeight[layerName] = wgt.numpy()
        ## Log in Neptune
        if npt_exp:

npt_exp[f'MeanGrads{layerName.upper()}'].log(np.mean(grad.numpy()))
 npt_exp[f'MeanWgtBatch{layerName.upper()}'].log(np.mean(wgt.numpy()))


  gradHist.append(dataGrad)
  lossHist.append(lossVal.numpy())
  if recordWeight:
      wgtsHist.append(dataWeight)

• 训练模型并使用`tensorflow.GradientTape`来跟踪和计算梯度。

def fitModel(X, y, model, optimizer,
              n_epochs=n_epochs, curBatch_size=batch_size, npt_exp=None):

    lossFunc = tf.keras.losses.BinaryCrossentropy()
    subData = tf.data.Dataset.from_tensor_slices((X, y))
    subData = subData.shuffle(buffer_size=42).batch(curBatch_size)

    gradHist, lossHist, wgtsHist = [], [], []

    for epoch in range(n_epochs):
        print(f'== Starting epoch {epoch} ==')
        for step, (x_batch, y_batch) in enumerate(subData):
            with tf.GradientTape() as tape:
                ## Predict with the model and calculate loss
                yPred = model(x_batch, training=True)
                lossVal = lossFunc(y_batch, yPred)

            ## Calculate gradients using tape and update the weights
            grads = tape.gradient(lossVal, model.trainable_weights)
            wgts = model.trainable_weights
            optimizer.apply_gradients(zip(grads, model.trainable_weights))

            ## Save the Interaction#5 from each epoch
            if step == 5:
                getBatchGradWgts(gradHist=gradHist, lossHist=lossHist, wgtsHist=wgtsHist,
                                 grads=grads, wgts=wgts, lossVal=lossVal, npt_exp=npt_exp)
                if npt_exp:
                    npt_exp['BatchLoss'].log(lossVal)

    getBatchGradWgts(gradHist=gradHist, lossHist=lossHist, wgtsHist=wgtsHist,
                     grads=grads, wgts=wgts, lossVal=lossVal, npt_exp=npt_exp)
    return gradHist, lossHist, wgtsHist

• 将每一层的平均梯度可视化。

def gradientsVis(curGradHist, curLossHist, modelName):
    fig, ax = plt.subplots(1, 1, sharex=True, constrained_layout=True, figsize=(7,5))
    ax.set_title(f"Mean gradient {modelName}")
    for layer in curGradHist[0]:
        ax.plot(range(len(curGradHist)), [gradList[layer].mean() for gradList in curGradHist], label=f'Layer_{layer.upper()}')
    ax.legend()
    return fig

梯度消失的模型

现在，我们将模拟一个数据集并建立我们的基线二元 分类神经网络。

## Input data simulation
X, y = make_moons(n_samples=3000, shuffle=True , noise=0.25, random_state=1234)

batch_size, n_epochs = 32, 100

npt_exp = neptune.init(
        api_token=os.getenv('NEPTUNE_API_TOKEN'),
        project=myProject,
        name='VanishingGradSigmoid',
        description='Vanishing Gradients with Sigmoid Activation Function',
        tags=['vanishingGradients', 'sigmoid', 'neptune'])

    ## Define Neptune callback
    neptune_cbk = NeptuneCallback(run=npt_exp, base_namespace='metrics')
    def binaryModel(curName, curInitializer, curActivation, x_tr=None):
        model = Sequential()
        model.add(InputLayer(input_shape=(2, ), name=curName+"0"))
        model.add(Dense(10, kernel_initializer=curInitializer, activation=curActivation, name=curName+"1"))
        model.add(Dense(10, kernel_initializer=curInitializer, activation=curActivation, name=curName+"2"))
        model.add(Dense(5, kernel_initializer=curInitializer, activation=curActivation,  name=curName+"3"))
        model.add(Dense(1, kernel_initializer=curInitializer, activation='sigmoid', name=curName+"4"))
        return model

    curOptimizer = tf.keras.optimizers.RMSprop()
    optimizer = curOptimizer
    curInitializer = RandomUniform(-1, 1)
    ## Compile the model
    model = binaryModel(curName="SIGMOID", curInitializer=curInitializer, curActivation="sigmoid")
    model.compile(optimizer=curOptimizer, loss='binary_crossentropy', metrics=['accuracy'])
    ## Train and Log in Neptune
    curGradHist, curLossHist, curWgtHist = fitModel(X, y, model, optimizer=curOptimizer, npt_exp=npt_exp)
    ## log in the plot comparing all layers
    npt_exp['Comparing All Layers'].upload(neptune.types.File.as_image(gradientsVis(curGradHist, curLossHist, modelName='Sigmoid_Raw')))
    npt_exp.stop()

有几个注意事项。

• 我们目前的vanilla/baseline模型由3个隐藏层组成，每个隐藏层都有一个sigmoid激活。
• 我们使用RMSprop作为优化器，使用Uniform [-1, 1] 作为权重初始化器。

运行这个模型会返回Neptune.ai中所有历时中每个层的（平均）梯度，下面是第1层和第4层之间的比较。

使用Neptune.ai生成的基线Sigmoid模型的第1层和第4层之间的比较 | 来源

对于第4层，我们看到随着训练的进行，平均梯度有明显的波动，然而对于第1层，梯度几乎为零，也就是说，数值大约小于0.006。消失的梯度发生了!现在我们来谈谈如何解决这个问题。

使用ReLU作为激活函数

如前所述，梯度消失问题是由于Sigmoid或Tanh函数的饱和性质造成的。因此，一个有效的补救措施是改用其他导数不饱和的激活函数，例如ReLU（整流线性单元）。

ReLU作为激活函数|来源

如该图所示，ReLU对于正的输入x不会饱和。当x<=0时，ReLU的导数/梯度=0，而当x>0时，导数/梯度=1。因此，将ReLU导数相乘，要么返回0，要么返回1；因此，不会出现梯度消失的情况。

为了实现ReLU激活，我们可以简单地在我们的模型函数中指定`relu`，如下图。

## Compile the model
model = binaryModel(curName="Relu", curInitializer=curInitializer, curActivation="relu")

model.compile(optimizer=curOptimizer, loss='binary_crossentropy', metrics=['accuracy'])

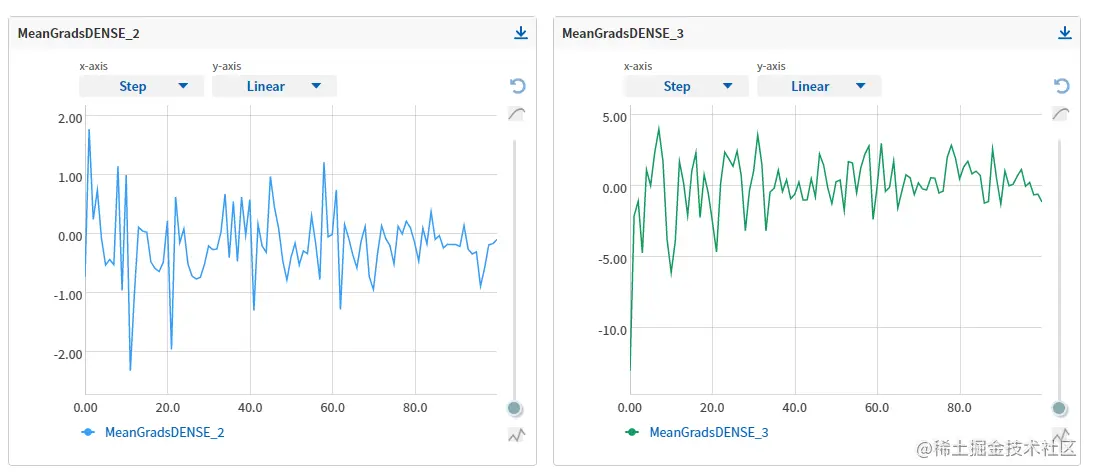

运行这个模型并比较从这个模型计算出来的梯度，我们观察到梯度在不同的历时中的变化，即使是第一层标记为RELU1。

使用Neptune.ai生成的ReLu模型的第1层和第4层的比较 。

在大多数情况下，类似ReLU的激活函数本身应该足以处理梯度消失的问题。然而，这是否意味着我们应该总是使用ReLU而完全抛弃Sigmoid？那么，梯度消失的事实不应该阻止你使用Sigmoid，它有许多理想的特性，如单调性和易微分性。即使使用Sigmoid激活函数，也有一些方法可以绕过这个问题，这些方法就是我们在下面的课程中要实验的。

降低模型的复杂性

由于梯度消失的根本原因在于一堆小梯度的相乘，从直觉上讲，通过减少梯度的数量来解决这个问题是合理的，也就是减少网络中的层数。例如，与其在我们的基线模型中指定3个隐藏层，我们可以只保留1个隐藏层，以使我们的模型更简单。

def binaryModel(curName, curInitializer, curActivation, x_tr=None):
        model = Sequential()
        model.add(InputLayer(input_shape=(2, ), name=curName+"0"))
        model.add(Dense(3, kernel_initializer=curInitializer, activation=curActivation,  name=curName+"3"))
        model.add(Dense(1, kernel_initializer=curInitializer, activation='sigmoid', name=curName+"4"))
        return model

这个模型给了我们清晰的梯度更新，显示在这个图中。

使用Neptune.ai生成的缩小的Sigmoid模型的第1层和第4层的比较。 来源

这种方法的一个注意事项是，我们的模型性能可能不如更复杂的模型（有更多隐藏层）。

使用带方差的权重初始化器

当我们的初始权重设置得太小或缺乏方差时，往往会导致梯度消失。回顾一下，在我们的基线模型中，我们将权重初始化为均匀的[-1, 1]分布，这可能会落入一个陷阱，即这些权重太小了

在2010年的论文中，Xavier Glorot和Yoshua Bengio提供了理论上的理由，即从一定方差的均匀分布或正态分布中抽出初始权重，并保持所有层的激活方差相同。

在 Keras/Tensorflow中，这种方法被实现为Glorot Normal `glorot_normal`和Glorot Uniform `glorot_uniform`，正如其名称所示，它们分别从（截断的）正态分布和均匀分布中采样初始权重。两者都考虑到了输入和输出单元的数量。

对于我们的模型，让我们用glorot_uniform来做实验，根据Keras的文档，它可以。

回到有3个隐藏层的原始模型，我们将模型权重初始化为glorot_uniform。

def binaryModel(curName, curInitializer, curActivation, x_tr=None):
        model = Sequential()
        model.add(InputLayer(input_shape=(2, ), name=curName+"0"))
        model.add(Dense(10, kernel_initializer=curInitializer, activation=curActivation, name=curName+"1"))
        model.add(Dense(10, kernel_initializer=curInitializer, activation=curActivation, name=curName+"2"))
        model.add(Dense(5, kernel_initializer=curInitializer, activation=curActivation,  name=curName+"3"))
        model.add(Dense(1, kernel_initializer=curInitializer, activation='sigmoid', name=curName+"4"))
        return model

    curOptimizer = tf.keras.optimizers.RMSprop()
    optimizer = curOptimizer
    ### Weight needs variance
    curInitializer = 'glorot_uniform'
    ## log in the plot comparing all layers
    npt_exp['Comparing All Layers'].upload(neptune.types.File.as_image(gradientsVis(curGradHist, curLossHist,
                                                                                    modelName='Sigmoid_NormalWeightInit')))
    npt_exp.stop()

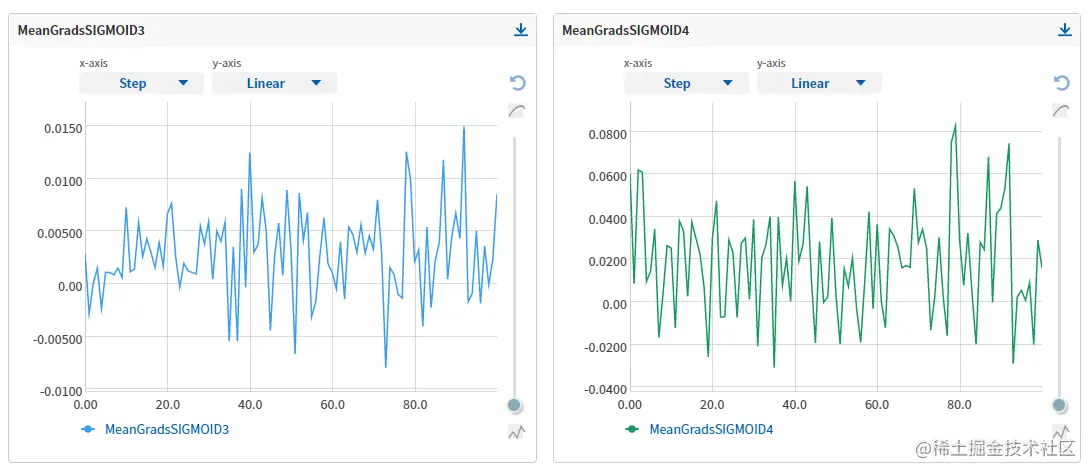

检查我们的Neptune.ai追踪器，我们看到梯度随着这个权重初始化而变化，尽管第1层（在左边）与最后一层相比显示出较少的波动。 neptune.ai/blog/vanish…

使用Neptune.ai生成的Glorot权重初始化模型的第1层和第4层的比较 | 来源

选择更好的优化器并调整学习率

现在，我们已经解决了导数和初始权重的选择问题，公式中的最后一块是学习率。随着梯度接近零，优化器会被困在次优的局部最小值或鞍点中。为了克服这一挑战，我们可以采用一个具有动量的优化器，将以前积累的梯度作为因素。例如， Adam有一个动量项，计算为过去梯度的指数衰减平均值。

此外，作为一个高效的优化器，Adam可以快速收敛或发散。因此，稍微降低学习率将有助于防止你的网络太容易发散，从而减少梯度接近零的可能性。要使用亚当优化器，我们需要修改的是`curOptimizer`参数。

curOptimizer = keras.optimizers.Adam(learning_rate=0.008) ## reduce the learning rate with Adam

curInitializer = RandomUniform(-1, 1)
## Compile the model
model = binaryModel(curName="SIGMOID", curInitializer=curInitializer, curActivation="sigmoid")
model.compile(optimizer=curOptimizer, loss='binary_crossentropy', metrics=['accuracy'])

在上面的代码中，我们指定Adam为模型优化器，同时指定了相对较小的学习率0.008，激活函数设置为sigmoid。下面是第1层和第4层梯度的比较。

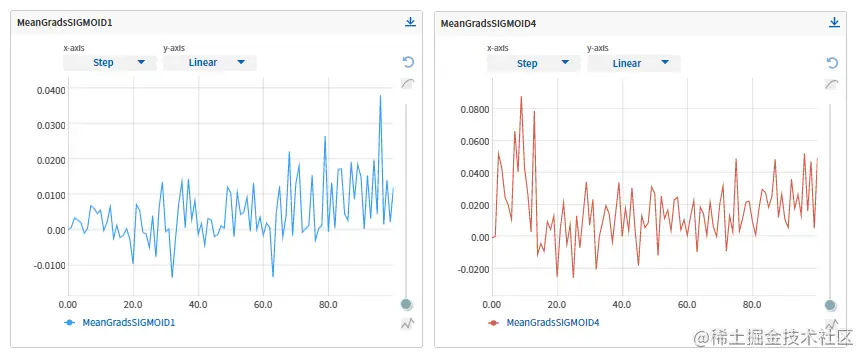

使用Neptune.ai生成的亚当模型的第1层和第4层的比较 | 来源

正如我们所看到的，使用Adam和调整好的小的学习率，我们看到梯度的变化从零开始，我们的模型也会根据下面的损失图收敛到局部最小值。

选择更好的优化器并调整学习率 | 来源

到此为止，我们已经了解了梯度消失的解决方案，接下来让我们来看看梯度爆炸的问题。

梯度爆炸时的解决方案

对于梯度爆炸的问题，我们来看看这个回归模型。

# Generate regression dataset
nfeatures = 15
X, y = make_regression(n_samples=1500, n_features=nfeatures, noise=0.2, random_state=42)

# Define the regression model
def regressionModel(X, y, curInitializer, USE_L2REG, secondLayerAct='relu'):
    ## Construct the neural nets
    inp = Input(shape = (X.shape[1],))
    if USE_L2REG:
        ## need to change activation function as well
        x = Dense(35, activation='tanh', kernel_initializer=curInitializer,
                  kernel_regularizer=regularizers.l2(0.01),
                  activity_regularizer=regularizers.l2(0.01))(inp)
    else:
        x = Dense(35, activation=secondLayerAct, kernel_initializer=curInitializer)(inp)

    out = Dense(1, activation='linear')(x)
    model = Model(inp, out)
    return model

为了编译这个模型，我们将使用Uniform [4, 5] 权重初始化器和ReLu激活，目的是为了创造一个爆炸性梯度的情况。

sgd = tf.keras.optimizers.SGD()
curOptimizer = sgd

#### Uniform init
curInitializer = RandomUniform(4,5)

model = regressionModel(X, y, curInitializer, USE_L2REG=False)
model.compile(loss='mean_squared_error', optimizer=curOptimizer, metrics=['mse'])

curModelName = 'Relu_Raw'

## Train and Log in Neptune
curGradHist, curLossHist, curWgtHist = fitModel(X, y, model, optimizer=curOptimizer,                                                modelType = 'regression',                                                npt_exp=npt_exp)

npt_exp['Comparing All Layers'].upload(neptune.types.File.as_image(gradientsVis(curGradHist, curLossHist,
                                                                                modelName=curModelName)))
npt_exp.stop()

有了这么大的权重初始化，随着训练的进行，以下错误信息出现在我们的Neptune.ai追踪器中就不足为奇了，正如之前讨论的，这清楚地表明我们的梯度爆炸了。

Neptune.ai中的错误信息 | 来源

梯度的剪裁

为了防止梯度爆炸，最有效的方法之一就是梯度剪裁。简而言之，梯度剪裁将导数限定在一个阈值，并使用限定的梯度来更新整个权重。如果你对这种方法的详细解释感兴趣，请参考这篇文章 "了解梯度剪裁（以及它如何解决爆炸性梯度问题）"。

梯度的上限可以通过`clipvalue`参数来指定，如下图所示。

### Gradients clipping
sgd = tf.keras.optimizers.SGD(clipvalue=50)
curOptimizer = sgd
curInitializer = 'glorot_normal'

model = regressionModel(X, y, curInitializer, USE_L2REG=False)
model.compile(loss='mean_squared_error', optimizer=curOptimizer, metrics=['mse'])
curModelName = 'GradClipping'

在运行这个模型时，我们可以将梯度保持在定义的范围内。

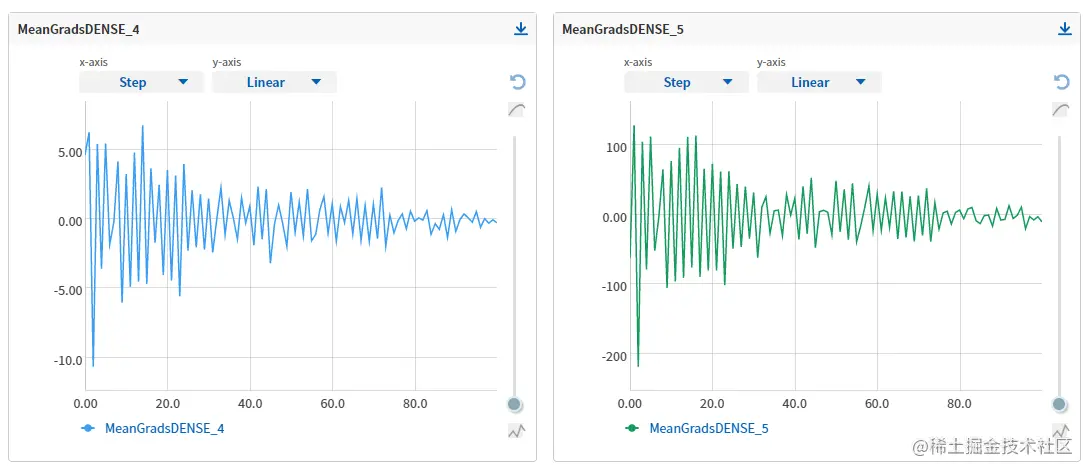

使用Neptune.ai生成的梯度剪裁模型的层梯度。 来源

正确的权重初始化器

如前所述，梯度爆炸的一个主要原因在于权重初始化和更新过大，这就是我们回归模型中梯度爆炸的原因。因此，正确初始化模型权重是解决梯度爆炸问题的关键。

与消失的梯度一样，我们将用正态分布实现Glorot初始化。

由于Glorot初始化在Tanh或Sigmoid下效果最好，我们将在本实验中指定Tanh作为激活函数。

curOptimizer = tf.keras.optimizers.SGD()
## Glorot init
curInitializer = 'glorot_normal'

## Tanh as the activation function
model = regressionModel(X, y, curInitializer, USE_L2REG=False, secondLayerAct='tanh')

model.compile(loss='mean_squared_error', optimizer=curOptimizer, metrics=['mse'])

curModelName = 'GlorotInit'

下面是这个模型的梯度图，它解决了梯度爆炸的问题。

使用Neptune.ai生成的Glorot初始化模型的层梯度。 来源

L2规范化

除了权重初始化，另一个很好的方法是采用L2规范化，它通过对损失函数施加模型权重的平方项来惩罚大权重值。

添加L2准则通常会使整个网络的权重更新更小，在Keras中实现这种正则化是相当直接的，参数为`kernal_regularizer`和`activity_regularizer`。

curInitializer = 'glorot_normal'
x = Dense(35, activation='tanh', kernel_initializer=curInitializer,
          kernel_regularizer=regularizers.l2(0.01),
          activity_regularizer=regularizers.l2(0.01))(inp)

### Using the regressionModel function
curInitializer = 'glorot_normal'
model = regressionModel(X, y, curInitializer, USE_L2REG=True)
model.compile(loss='mean_squared_error', optimizer=curOptimizer, metrics=['mse'])

curModelName = 'L2Reg'

我们将这个模型的初始权重设置为glorot normal，遵循2013年Razvan等人的建议，将参数初始化为小值和方差。这里显示了各层的损失曲线和梯度。

使用Neptune.ai生成的L2正则化模型的层梯度。 来源

同样，梯度在所有的历时中被控制在一个合理的范围内，并且模型逐渐收敛。

最后的话

除了我们在本文中讨论的主要技术外，其他值得尝试的避免/修复梯度的方法包括 批量归一化和 缩放输入数据.这两种方法都可以使你的网络更加健壮。直观的说，在backprop过程中，我们每一层的输入数据都会有巨大的变化（因为前一层的输出）。使用批处理归一化可以让我们固定每层输入数据的平均值和方差，从而防止其变化太大。有了一个更健壮的网络，就不容易遇到两个梯度的问题了。

在这篇文章中，我们讨论了与神经网络训练有关的两个主要问题--梯度消失和梯度爆炸问题。我们解释了它们的原因和后果。我们还介绍了解决这两个问题的各种方法。

希望你觉得这篇文章很有用，并学到了实用的技术，用于训练你自己的神经网络模型。为了供你参考，完整的代码可以在我的GitHub repo中找到，Neptune项目可以在这里找到。
