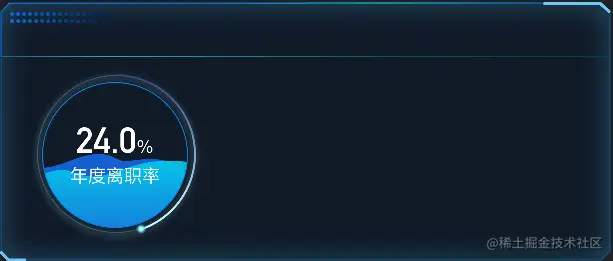

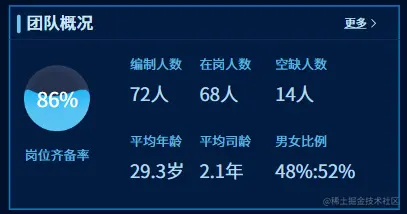

前些天第一次做大屏，要搞个像下面这样的水球图，有两种实现方式，第一种就是使用CSS3中的animation，第二种就是使用Echarts的 echarts-liquidfill 插件。

CSS3 animation

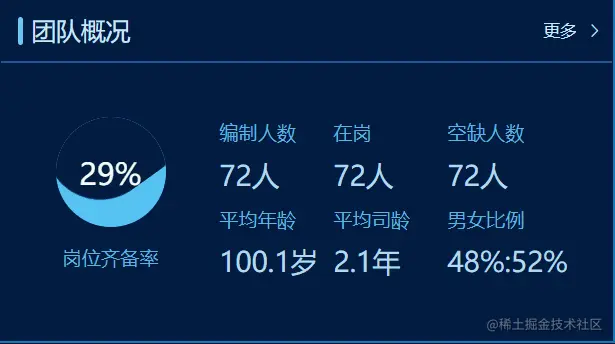

先看看使用CSS实现的效果

可以看到整体实现效果差强人意，下面是实现的思路。 首先，在结构上，其实是外部div.outter包含一个内部div.inner，然后通过将outter设为相对定位relative，inner设为绝对定位absolute，使得inner的一半位于outter的上方。

接着，实现效果使用的是animation，通过给inner添加旋转动画，使得inner动起来，最后给outter设置overflow为hidden，将inner溢出的部分隐藏起来，就完成了。

上面是实现的思路，接着我们根据思路来实现需求。

<div class="outter">
  <div class="inner"></div>
</div>

@keyframes toRotate {
  50% {
    transform: rotate(180deg);
  }
  100% {
    transform: rotate(360deg);
  }
}
.outter {
  background-color: rgb(231, 101, 101);
  width: 200px;
  height: 200px;
  border-radius: 50%;
  position: relative;
  overflow: hidden;
}
.inner {
  width: 250px;
  height: 250px;
  background-color: #021b41;
  position: absolute;
  border-radius: 40% 35% 40% 45%;
  top: -120px;
  animation: toRotate 10s linear -5s infinite;
}

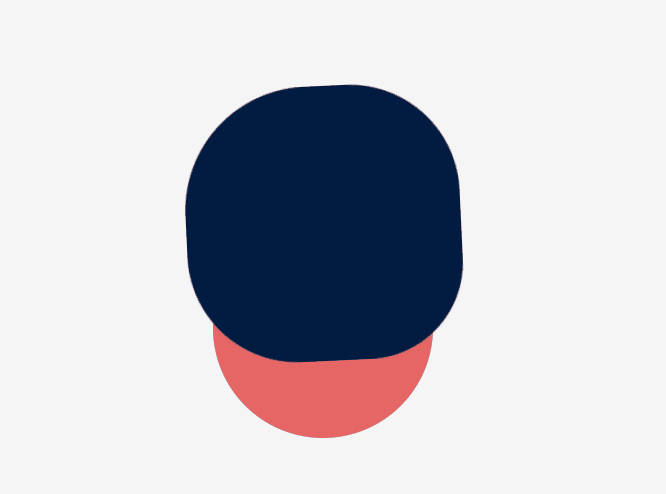

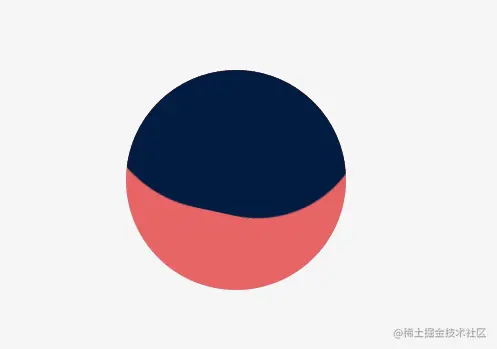

通过上面的代码，我们可以实现下面的效果

我们只需要将inner的背景色调的和后面的背景色一样，就算是基本完成了。接下来是实现过程中所用到的一些知识点。

animation

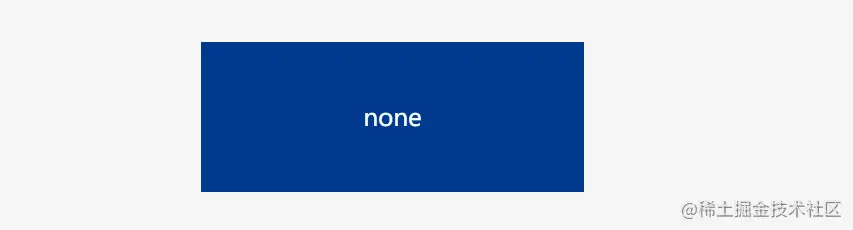

如上图，animation有8个子属性，其中我们比较常用的有 animation-delay,animation-direction,animation-duration,animation-iteration-count,animation-name,animation-timing-function 这5个。

keyframes

使用animation定义完动画时间后，我们要先使用keyframes来定义动画序列。就是我们要使用 @keyframe 动画序列名称 来建立两个或者两个以上关键帧来实现。

每一个关键帧都描述了动画元素在给定的时间点上应该如何渲染。

比如说，我们给一个正方形div定义了一个10s的旋转动画，那么我们要通过@keyframes来定义，第一秒的时候，这个div要旋转多少度，第二秒要旋转多少度，当然，并不需要每一秒都详细写出来。 关键帧关键帧，我们只需要写整个动画中关键的那几帧就可以了，比如说，整个动画10s，那你第五秒可能要旋转个180度了才合理吧。

关键帧并不是通过直接写1s，2s这样来描述时间，而是通过百分比来指定动画发生的时间点。 0%表示动画发生的第一刻，100%则表示动画的最后一刻。因为0%和100%是两个比较特殊的时刻，因此它们还有别名：0%的别名是from，100%的别名是to。

@keyframes myAnimaion {
  0% {
    background-color: red;
  }
  100% {
    background-color: black;
  }
}
/* 上下两种写法等价 */
@keyframes myAnimaion {
  from {
    background-color: red;
  }
  to {
    background-color: black;
  }
}

除了上述的两个关键帧之外，也可包含额外可选的关键帧，描述动画开始和结束之间的状态。

@keyframes myAnimaion {
  0% {
    background-color: red;
  }
  30% {
    background-color: yello;
  }
  70% {
    background-color: green;
    width:100px
  }
  100% {
    background-color: black;
  }
}

animation-delay

单位

该属性的单位是秒s或者毫秒ms，在定义的时候，一定要带上单位，否则定义无效。

默认值

该属性的默认值是0s，也就是说立即开始执行动画。

除了0s，定一个负值也会让动画立即执行，不同的是，动画会从动画序列中的某个位置开始执行，比如说-1s，则会从动画序列的第1s开始执行。

animation-direction

这个属性定义了动画结束后是否反向播放，一共有4个可选值

值	含义
normal(默认值)	每个循环内动画向前循环，换言之，每个动画循环结束，动画重置到起点重新开始

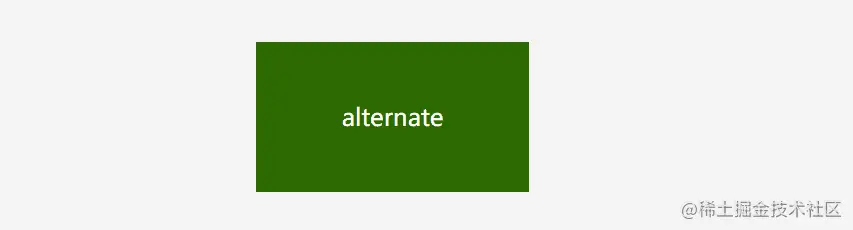

alternate	动画交替反向运行，反向运行时，动画按步后退，同时，带时间功能的函数也反向，比如，ease-in 在反向时成为 ease-out。计数取决于开始时是奇数迭代还是偶数迭代

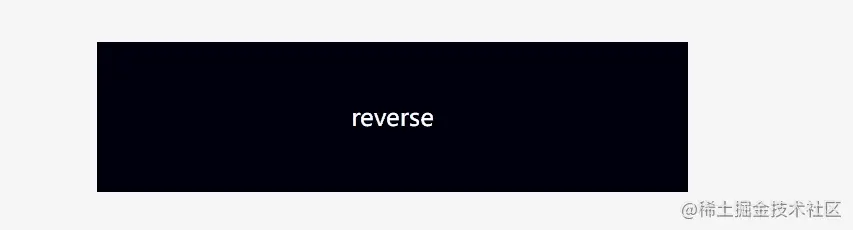

reverse	反向运行动画，每周期结束动画由尾到头运行。
alternate-reverse	反向交替，反向开始交替。动画第一次运行时是反向的，然后下一次是正向，后面依次循环。决定奇数次或偶数次的计数从 1 开始。

animation-duration

一个动画的周期时长。

单位

该属性的单位是秒s或者毫秒ms，不带单位无效。

默认值

该属性的默认值是0s，表示无动画。

负值也会无效，不过早期的一些浏览器会将负值当作0s。

animation-iteration-count

定义动画在结束前运行的次数。
如果指定了多个值，每次播放动画时，将使用列表中的下一个值，在使用最后一个值后循环回第一个值。

如果值为infinite，则为无限循环播放。

如果值为Number，则循环播放对应次数，默认值为1。值可以是小数， 比如说0.5，表示播放到动画周期的一半。

值不可以是负值。

animation-name

animation-name属性指定应用的一系列动画，每个名称代表一个由 @keyframes 定义的动画序列。这里说的是一系列，也就是说可以是多个值。

@keyframes myBox_length {
  from {
    width: 100px;
  }
  25% {
    width: 200px;
  }
  75% {
    width: 300px;
  }
  to {
    width: 400px;
  }
}

@keyframes myBox_color {
  from {
    background-color: red;
  }
  25% {
    background-color: green;
  }
  75% {
    background-color: blue;
  }
  to {
    background-color: black;
  }
}

比如我上面定义了两个动画序列，分别控制背景色和长度，可以通过animation-name来指定动画元素使用这两个动画序列，被指定的动画序列是同时执行的。

animation-name: myBox_length,myBox_color ;

transform

transform允许我们旋转、倾斜或平移给定元素。它只能转换由盒模型定位的元素，即 display:block 的元素。

transform的值可以是一个或者多个CSS变换函数，变换函数按从左到右的顺序相乘，这意味着复合变换按从右到左的顺序有效地应用。比如我们这里用到的变换函数rotate。

transform变换函数贼多，这里不展开了。

rotate(a)

这个函数可以在元素不变形的情况下，旋转元素，如果参数值a是整数，则顺时针旋转，如果是负数，则逆时针旋转。

单位可以是deg。

上面这些就是通过CSS实现水球图的知识点了，如果都理解了相信应该也能自己实现水球图了。这种实现方式的一个缺点就是，top属性的值和百分比的关系比较难对应，就是说，我们通过改变top属性的值，来改变水球中水的量多少，但是我们不同情况下水球的宽高又不固定，很难知道top应该变成多少才能代表50%这样。

Echarts-liquidfill

后来，需求改了，说昨天做的大屏作废，给了个新的原型图，还是有水球图（下图），但是更加复杂了，只好借别人的轮子来用了（主要是累了，不想努力了）。

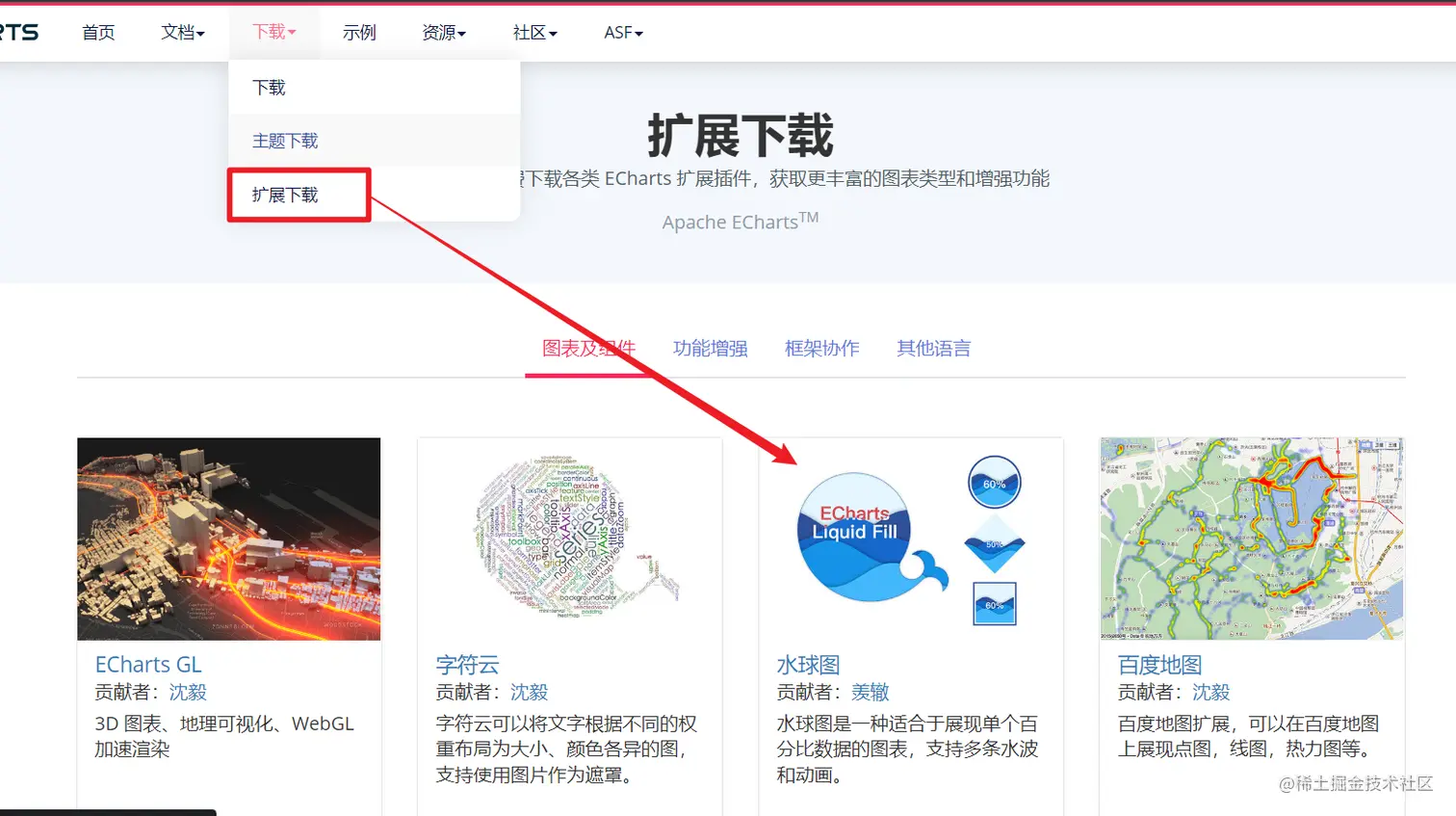

水球图这东西，Echarts中有，但是它不在实例中，而是在插件中。

安装依赖

首先在Vue项目中安装以下两个依赖

npm install echarts --save
npm install echarts-liquidfill --save

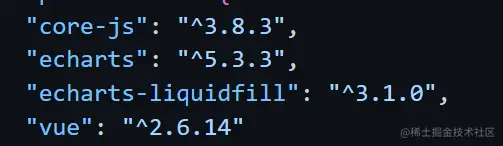

这里要注意上面两个依赖的版本，我的是Echarts5和对应的EchartsLiquidFill3，不同版本的引入方法会有些区别。

我们来到要引入水球图的组件中，写下如下两行代码：

import * as echarts from "echarts";
import "echarts-liquidfill";

然后在 template 中写好DOM结构

<template>
  <div id="app">
    <div id="liquidFill">
      <!-- 水球图容器 -->
    </div>
  </div>
</template>

记得给水球图的容器设置宽高，我这里是将宽高写在了style标签里面。

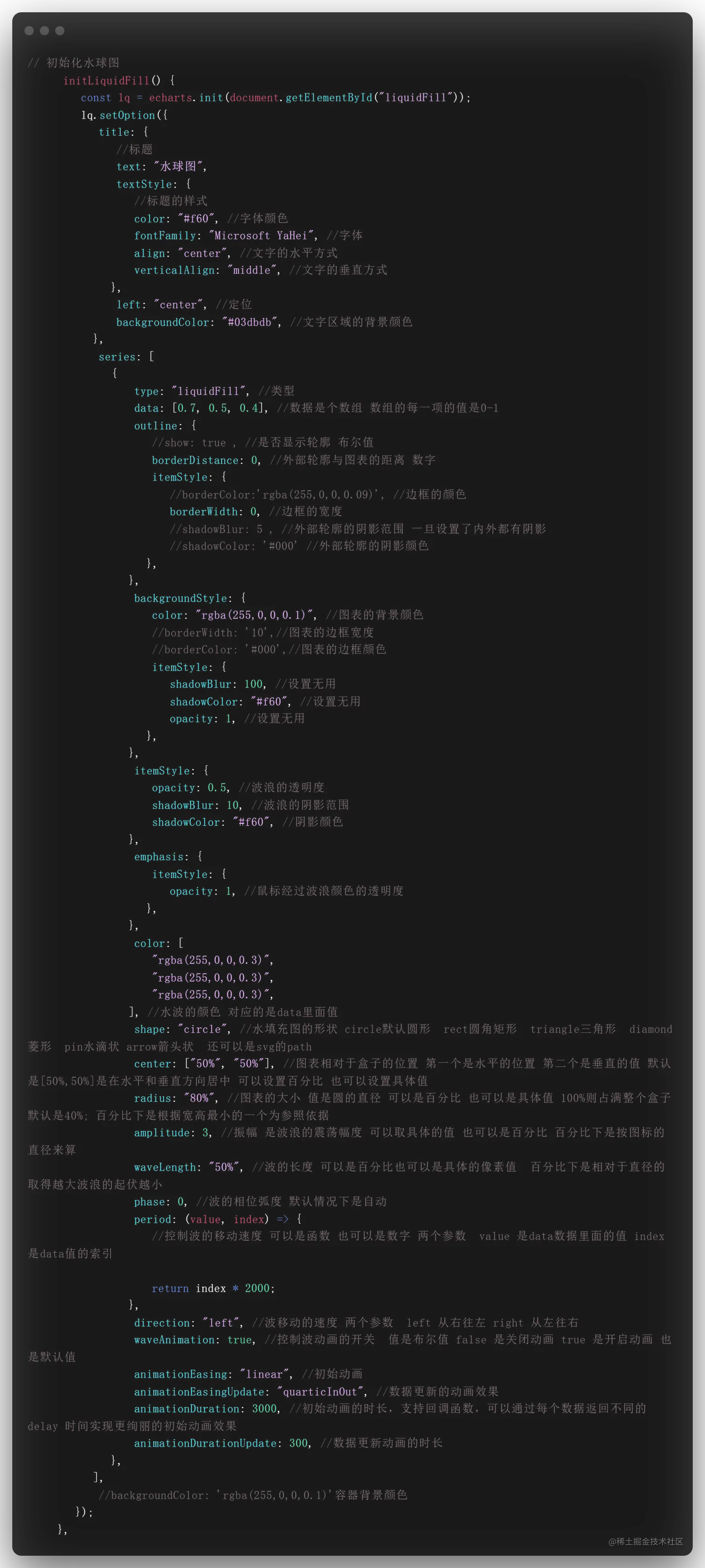

然后开始初始化，完整代码如下：

代码来自于CSDN的这位大哥：岁末Zzz

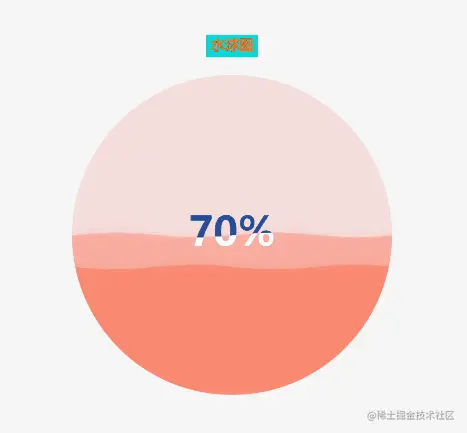

下面是效果图

还得是别人的轮子用着舒服啊。
