1.前言

老生常谈的架构实践，借鉴了很多前辈的东西，应该是没什么新东西吧，算是个人实践瞎搞 😂。

有兴趣就看看，文章共分理论与实践两部分，理论部分根据下面的层次架构图，分析每一层每一个组件的作用。

实践部分使用WanAndroidApi 搞了个组件化项目，分析组件化项目的结构并叙述每个组件存在的理由。

结合理论写了三个小功能，登录，注册，首页列表，每个功能的写法稍微有点点不同，讨论页面复杂时如何拆分代码。

项目地址 android-architecture(gitee.com)

2.理论

2.1应用架构层次图

参考Google最新的架构层次图，做了一点小小的改动。下文将会每层每个组件逐个分析

2.2 展示层

2.2.1 Activity

做应用架构核心思想就是“拆”，

在没有任何架构之前，完成一个功能所有的代码都在Activity中，随着业务越来越复杂，代码也越来越多，催生出做应用架构的需求，对Activity中大量庞杂的代码进行差分。

拆代码有一些可以拆，有些不可以拆。Activity很难复用，做Android又离不开Activity，页面加载的入口，contentApi的使用等等由于平台特性Activity必须存在。

以往Activity的任务很重，数据加载，逻辑处理，数据绑定，UI加载等等工作他都要负责。

给Activity减负，首先对Activity的定位要改变一下，不把它当作页面看，当作一个场景，功能组装者，把上述功能交给不同的组件完成。

页面是View ，ViewGroup 它们才是真正展示数据的角色。

Activity也不持有数据，数据管理交给ViewModel。

2.2.2 View(可选)

以往的习惯，当前页面内所有的View初始化，数据绑定，设置监听等工作都在Activity内完成，比如：十多个组件，在onCreate() 中 findViewById。在网络回调中设置数据。

可以使用自定义view进行优化，自定义ViewGroup，只是用来业务处理，将Activity中view的初始化，数据绑定转移到View中。对外开发必要的方法用来绑定数据和通信。

Activity持有ViewModel 和自定义view的引用，负责连接两个组件通信，Activity只剩一些通信接口。

2.2.3 ViewModel

关于ViewModel需要强调的一点是，它并不是MVVM架构中的VM，虽然VM很像ViewModel的缩写。可能这仅仅是我的一家之言，但是根据Google的官方文档，如果我没有看错的话，没有任何一处指明ViewModel是用来完成MVVM结构。

根据文档，它的作用应该是：

不跟随Activity因配置变化而重建，替代Activity持有View使用的数据，当Activity配置变化重建时数据依然存在于内存中
多个fragment间，在Activity范围内共享数据
配合liveData使用
配合kotlin 协程使用
配合SavedStateHandle 实现Activity重建状态保存

文档提出上述几点ViewModel的使用，没有明确指定它是用来写MVVM的。

ViewModel应该将它理解Activity的数据管理者，ViewModel替Activity持有数据相关的对象，提供LiveData 或 kotlin Flow 使Activity订阅数据。

同时可以进行少量，不复杂的数据逻辑操作。如果ViewModel中代码量过多或存在可复用逻辑应该将逻辑取出放到单独的类中实现。

在层次中ViewModel属于展示层，可以把它当作Activity的影子或分身，Activity负责UI，ViewModel负责UI需要的数据。所以ViewModel应该也该和Activity一样的待遇，尽量保持干净简单，不适合做复杂的数据逻辑。

2.3 数据层

2.3.1 DataSource

移动端可能出现的数据源大概有：网络，本地数据库，kv缓存，文件，内存。其中网络是最常见的情况，但是其他数据源也有可能出现。

dataSource 不包含任何业务相关的东西，单纯提供能力，提供访问网络，数据库的能力，在三方组件的基础上进行一定程度的抽象和封装。

目的在于屏蔽实现细节和刚简单的使用，比如：kv缓存，可选的技术有，sharedpreferences，腾讯的MMKV，jetpack中的dataStore。

如果直接调用上述组件的api，日常使用和替换组件的时候都会非常麻烦。封装之后，内部实现可以随意替换，外部组件不受影响

2.3.2 Repository

作用：公开数据操作方式
1. 所有的数据方式都在repository中进行，不仅仅是访问网络。常见的一种情况是，在登录成功在Activity的成功回调中缓存用户信息，token等
2. 如果在Activity中进行缓存操作，那么就相当于Activity与DataSource直接对话。可以这样做，但是不符合规范，我相信任何有点规模的框架，在Activity与DataSource之间肯定存在中间层
3. 所以除了访问网络外，缓存，数据库等操作也要在Repository中管理
作用：屏蔽数据源
1. 对于Repository的上层组件，不需要知道具体的数据源，只要调用方法即可
2. 比如：UserPository 公开方法 getToken() ，对于上层组件，不需要知道getToken()方法是从哪里获取的数据，只需要接受结果即可
作用：处理一定的业务逻辑
1. 比如：某列表请求成功后，要求缓存到数据库中。缓存逻辑就要放到Repository中处理，对于上层组件来说，它们不需要知道缓存相关的内容，只要拿到返回的List。
注意：不要对数据进行变换
1. 某些情况下，从网络获取的数据不能直接使用，要对数据进行二次变换 UI才可以使用。这种情况就不适合放到Repository中
2. 比如：获取课程列表，针对场景A进行一定程度的数据变换，如果直接在Repository中处理。那么方法返回的将会是变换后的数据，只有场景A适用。如果场景B可能也需要展示课程列表，使用针对场景A处理的数据就会不适用
3. 所以类似这种情况，要在Repository之外处理，Repository返回的应该是无关业务的纯粹数据

2.4 网域层

2.4.1 UseCase(可选)

在Repository 和 ViewModel中都提到过，不适合处理的一些情况需要拆分，这部分谁都不适合处理的逻辑就交给UseCase实现。

为什么说它是可选的呢，移动端大部分场景功能比较简单，没有复杂的逻辑，在固定层次中已经拆分的很好，如果把UseCase也当作固定层次，每个类中都代码不多，没有必要。

UseCase可以用作：

承担拆分出代码，避免出现大型类
数据变换，合并
提取公共逻辑

2.4.2 DataMapper(可选)

后端比较常见，后端一般会定义三种数据模型

xxxEntity 用于数据库模型，与数据库字段一一对应
xxxDTO 用于接口接收参数
xxxVO 用于接口返回数据模型

前端也可以适当引入本地模型，本地模型与设计图一一对应，进行一次隔离后，UI与本地模型的关系是非常稳定的，而且还可以屏蔽逻辑处理。

模拟场景新闻列表场景

前端需要展示标题，服务端返回的数据是主标题，副标题，根据逻辑主副标题合起来才是前端展示的标题。

不引入本地模型

服务端返回的主副标题是两个字段，一般的做法是在Activity的数据回调中，完成主副标题的拼接，设置到UI
当业务变动，标题的展示逻辑修改，改动UI的代码
多处UI都使用了同样的标题逻辑，那么每一处UI代码都要变化
服务返回的新闻字段可能有10个，但是新闻列表中，只需要用到3个字段，其他字段对于当前场景是无用的
另一种方式，在数据实体中新增一个 getMergeTitle()，在方法内部实现主副标题的拼接，这样可以决解问题，我个人也用过这方式，还是有点不足。
1. 代码结构混乱，在Android中对数据Bean的定位，大多数情况仅仅用于承载数据，因为某个重要类的业务复杂，而在数据Bean添加逻辑，只做这件事的程序员才会知道，之前在Bean中添加了逻辑，用的时候去找找，其他人肯定是不会知道的，其他同事遇到同样的逻辑，除非他去翻代码，不然肯定会重新实现一遍
2. 系统中核心功能，比如：课程，套餐。类似的小逻辑点很多，现有架构没有一个很好的位置去处理类似逻辑，A习惯在Repository中处理，B习惯在ViewModel中处理，C习惯在Activity处理，写着写着代码就乱了
3. 人是会忘的，时间长了自己也不知道上次是在哪里实现的，于是系统中可能又多了一段冗余代码

引入本地模型后

UI 与本地模型的关系稳定，除非设计图修改本地模型不会修改
设计图中，列表元素有标题，摘要，封面图。那本地模型中的属性就只有标题，摘要封面图，UI与数据绑定非常简单，直接设置数据就好
具体的业务逻辑在网络模型与本地模型转换时就处理了，UI无需知道这个过程，UI只加载标题，却不知道标题是由主副标题合成的
即便是逻辑更改了，UI也不受影响
整个展示层(ViewModel，Activity，View) 代码将会非常的干净，因为大部逻辑在网络模型与本地模型转换之前处理掉了，展示层只绑定数据就好
不仅仅是数据字段，颜色，字体大小，图片资源等等都可以放在本地模型

3.实践

组件化编码和单体项目是一致的，单体项目使用什么结构组件化项目也是一样的。个人感觉组件化难在项目配置，模块间通信，模块划分等问题。

3.1组件化分析

3.1.1 组件化结构划分

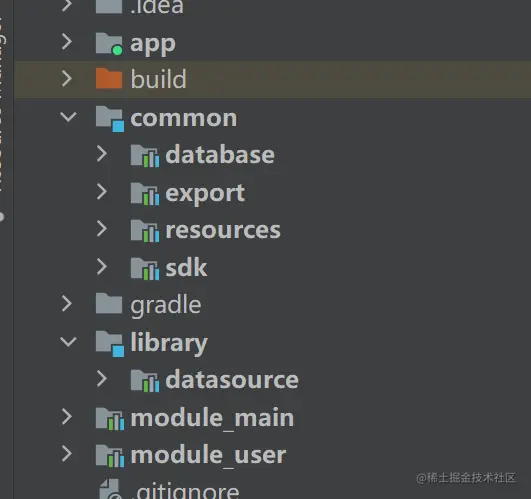

项目结构如图，接下来逐个解析

Untitled 1.png

3.1.2 App壳工程

可以没有任何一行代码，主要也是唯一的工作是用来打包。

Demo项目中App壳工程中有三个文件：

Application() 实现类
AndroidManifest.xml
build.gradle

其中Application实现类可以不在App壳工程中实现， AndroidManifest.xml 文件可以不写任何内容。只有build.gradle 是必须配置的

为什么这么说呢？

在多模块开发模式中，打包时有一个AndroidManifest.xml文件合并的步骤。也很好理解，虽然开发是分开多个模块，但最终仍然是一个应用，只会有一个AndroidManifest文件，其中包含了每个模块在各自的AndroidManifest文件中声明的所有四大组件。

比如：

模块A的AndroidManifest 声明了 Activity-A-1 ， Activity-A-2

模块B的AndroidManifest 声明了 Activity-B-3 ， Activity-B-4

打包完成后，模块A，B的AndroidManifest 都不见了，应用只会存在一个AndroidManifest 文件其中包含内容： Activity-A-1 ， Activity-A-2，Activity-B-3 ， Activity-B-4。

因为存在合并机制：

App壳工程中可以不配置任何组件
Application() 实现类也可以不在壳工程中声明，在子模块声明也可，但是要记住只能在一个子模块中声明，多了会冲突。为了方便和开发习惯也可以在App工程配置

build.gradle不可缺少

App壳工程只用来打包，在build.gradle文件中引用需要的子模块，设置打包配置就可。

3.1.3 子模块独立运行

在各种组件化文章中，都会有这样一个步骤，切换配置子模块由com.android.library 变为可独立运行的com.android.application 工程。用于开发时加载了过多没有必要的业务模块，缩减开发编译时间。

个人实践下来这个配置有点点鸡肋，项目运行至少要有两个模块：登录模块+目标业务模块，不然业务逻辑跑不通呀。

解决办法也很简单：修改app壳工程的build.gradle，只引用的需要的模块即可，同时修改AndroidManifest文件更换一下启动页。

开关也有用可以替换AndroidManifest，变量定义在项目根目录的 gradle.properties 中

sourceSets {
        main {
            jniLibs.srcDirs = ['libs']
            if (mainRunAlone.toBoolean()) {
                //独立运行
                manifest.srcFile 'src/main/manifest/AndroidManifest.xml'
            } else {
                //合并到宿主
                manifest.srcFile 'src/main/AndroidManifest.xml'
                resources {
                    //正式版本时，排除manifest文件夹下的文件
                    exclude 'src/main/manifest/*'
                }
            }
        }
    }

---
gradle.properties：

   userRunAlone=false
   mainRunAlone=false

3.1.4 子模块配置

项目根目录新建module.build.gradle 子模块通用配置文件，

apply plugin: 'com.android.library'

apply plugin: 'org.jetbrains.kotlin.android'
apply plugin: 'kotlin-kapt'

android {
    compileSdkVersion rootProject.android.compileSdkVersion

    defaultConfig {
        minSdk rootProject.android.minSdkVersion
        targetSdk rootProject.android.targetSdkVersion
        versionCode rootProject.android.versionCode
        versionName rootProject.android.versionName

        testInstrumentationRunner "androidx.test.runner.AndroidJUnitRunner"
        consumerProguardFiles "consumer-rules.pro"
    }

    buildTypes {
        release {
            minifyEnabled false
            proguardFiles getDefaultProguardFile('proguard-android-optimize.txt'), 'proguard-rules.pro'
        }
    }
    compileOptions {
        sourceCompatibility JavaVersion.VERSION_1_8
        targetCompatibility JavaVersion.VERSION_1_8
    }
    kotlinOptions {
        jvmTarget = '1.8'
    }

    viewBinding {
        enabled = true
    }

}

dependencies {
    implementation rootProject.ext.moduleDepend.common_sdk

在子模块的build.gradle文件中只需要定义特殊配置即可，毕竟重要的是resourcePrefix，设置资源前缀。

之前提到过AndroidManifest 文件会合并，其实打包时所有的资源都会合并，设置资源前缀后，模块内所有图片，颜色，布局等资源在声明的时候都会要求添加指定前缀。

防止资源重名导致打包失败

android {
    //统一资源前缀，规范资源引用，会让编译器自动提示你不规范的命名
    resourcePrefix "user_"

    sourceSets {
        main {
            jniLibs.srcDirs = ['libs']
            if (userRunAlone.toBoolean()) {
                //独立运行
                manifest.srcFile 'src/main/manifest/AndroidManifest.xml'
            } else {
                //合并到宿主
                manifest.srcFile 'src/main/AndroidManifest.xml'
                resources {
                    //正式版本时，排除manifest文件夹下的文件
                    exclude 'src/main/manifest/*'
                }
            }
        }
    }
}

dependencies {
    implementation rootProject.ext.moduleDepend.common_database
}

3.1.5 模块初始化

模块初始化任务，需要评估项目复杂度酌情而定。大部分应用没有大厂应用那么复杂，不需要设计应用启动框架可能就几个启动组件，没有依赖关系，放在主线程，子线程都可。按照简单情况，利用路由组件设计通信接口IAppStartup ，只有路由组件需要提前初始化，其他初始化任务放在路由后进行。路由支持service 设置优先级，也可以简单的设置任务执行顺序如果组件非常多，那就要考虑引入，启动任务框架了。

如果为了规避应用合规审查的问题，可以把代码挪到提示弹窗确认后运行

class App : Application() {

    override fun onCreate() {
        super.onCreate()
        Thread {
               //初始化路由
              DRouter.init(this)
            val list = DRouter.build(IAppStartup::class.java).getAllService()
            for (service: IAppStartup in list) {
                service.doWork(this)
            }
        }.start()
    }
}

3.1.6 数据库-common-database

数据库模块我考虑过两种方案

数据库独立模块，组件下沉，所有业务模块都可以引用
每个业务模块，各自维护数据库业务，没有公共的数据库模块，业务模块需要调用其他模块的数据库业务通过路由通信即可

我个人比较倾向方案2，更符合组件化的思想。但是有两个问题：

如果分开维护数据业务，一个项目中就可能存在多个数据库实例，白白浪费内存。如果把数据库实例下放到某个基础组件，那就又变成了方案1
数据Bean也不好办，比如：UserBean的逻辑在user模块中，其他模块用到UserBean的相关逻辑，但又拿不到UserBean的类引用，也很麻烦

所以想想还是数据库弄成一个公共组件比较方便。

需要注意的是要在数据库组件中额外做一次封装：

数据封装，定义数据库专用的数据类，
1. 比如：DBUser，其他模块在存取的时候都要一次转换
2. 虽然多了一次转换，有点麻烦，但是数据隔离还是很又必要的，数据库层面变动不会对业务代码进行影响
接口封装
1. 不要直接暴露三方数据库生成的 Dao类，提供一层接口封装，如果修改三方数据库，由于存在接口隔离业务不会受影响

3.1.7 资源模块-common-resources

存放启动图标，主色，项目名等公共资源。为什么存在资源模块呢？理由很简单，应用内的主色需要统一，不可能每一个业务模块内都维护一份颜色，启动图等资源。

那么为什么不放在sdk 或 base模块呢，从功能上看大多数sdk 或base模块会存放一些通用的封装或工具类，供业务模块使用。

项目中不仅仅存在业务模块，还存在功能模块，比如：轮播图，播放器等等。这些功能模块也需要图片，颜色等资源。

所以单独抽取出一个模块比较恰当。

3.1.8 通信模块-common-export

模块间通信，无论使用哪一个路由框架或是自定义路由都会涉及到接口下沉的情况，export就是存放通信接口的。

使用路由组件跳转的时候一般都会定义一个地址 @Route(path = "/module1/Module1Activity") 。可以把项目内所有用到的路由地址声明为常量放在export模块中统一管理。

模块间通信用到的数据bean 也可以放到export模块中，通过分包管理代码。

小结：export模块中存放通信接口，路由地址，数据bean

如果项目复杂模块间通信内容非常多，也可以把export模块进一步拆分，为每一个业务模块都设置一个对应的export模块，存放通讯代码。

比如：module_user 和 export_user，module_shop 和 export_shop

3.1.9 统一封装-common-sdk

一层功能封装，它的存在使得业务模块无需过多的封装，开箱即用。比如：baseActivity，baseFragment之类的，引用必要的三方组件。

3.1.10 Library 功能组件

通用功能被定义为library，比如：播放器，轮播图，网络请求等等。无关业务，即插即用，任何模块任何项目都可以直接使用。

Demo提供了datasource 数据源组件，内部封装了网络请求和 key-value缓存，它们符合无关业务，即插即用的定义。具体如下：

网络请求封装

RemoteDataSource 基于retrofit，抽象类

abstract class RemoteDataSource protected constructor(iNetworkSetting: IRemoteSetting) {
    private val iNetworkSetting: IRemoteSetting

    init {
        this.iNetworkSetting = iNetworkSetting
    }

    companion object {
        private val cacheMap: MutableMap<String, Retrofit?> = ArrayMap<String, Retrofit?>()
    }

/**
     *创建 网络请求接口
*/
fun <T> createService(clazz: Class<T>): T {
        val retrofit: Retrofit = cacheMap[iNetworkSetting.baseUrl] ?: getRetrofitBuilder().build()
        cacheMap[iNetworkSetting.baseUrl] = retrofit
        return retrofit.create<T>(clazz)
    }

/**
     *获取 retrofit
     */
protected open fun getRetrofitBuilder(): Retrofit.Builder {
        return Retrofit.Builder()
            .baseUrl(iNetworkSetting.baseUrl)
            .client(getOkhttpClient())
            .addConverterFactory(GsonConverterFactory.create())
    }

/**
     *获取 okhttp
     */
protected open fun getOkhttpClient(): OkHttpClient {
        val builder: OkHttpClient.Builder = OkHttpClient.Builder()
        val interceptorList: List<Interceptor> = getInterceptorList()
        if (interceptorList.isNotEmpty()) {
            for (item in interceptorList) {
                builder.addInterceptor(item)
            }
        }
        val isDebug = iNetworkSetting.isDebug
        if (isDebug) {
            val interceptor = HttpLoggingInterceptor()
            interceptor.level= HttpLoggingInterceptor.Level.BODY
builder.addInterceptor(interceptor)
        }
        return builder.build()
    }

/**
     *获取拦截器
*/
protected open fun getInterceptorList(): List<Interceptor> {
        returnlistOf()
    }
}

IRemoteSetting 网络请求配置接口（可根据需要自行扩展）


interface IRemoteSetting {
    val isDebug: Boolean

    val baseUrl:String
}

sdk模块中的具体实现 wanAndroid客户端

object WanAndroidRemote : RemoteDataSource(WanAndroidSetting()) {
    private val service: ApiService bylazy{
createService(ApiService::class.java)
}

//省略部分瞎封装的代码
}

class WanAndroidSetting : IRemoteSetting {
    override val isDebug: Boolean
        get() = BuildConfig.DEBUG
    override val baseUrl: String
        get() = "https://www.wanandroid.com/"
}

抽象类RemoteDataSource 提供网络请求能力，一个项目中可能请求好几个服务器，继承RemoteDataSource 可以随意实现网络请求客户端。

Demo中只需要请求玩Android 则创建WanAndroidRemote ，有一天新出来个玩iOS，网络请求的基本模型不会被破坏，新创建WaniOSRemote 即可。

而且在WanAndroidRemote 中，根据业务需要可以随意二次封装。

但是需要注意WanAndroidRemote 属于业务并不通用，需要存在在某个业务模块中或 sdk模块。而不能存放在datasource 组件中。

key-value缓存封装

使用腾讯的MMKV 组件，并没有对外部直接暴露MMKV的方法，也是进行一次接口隔离，可以随时替换内部实现，业务组件不受影响。

3.2 功能分析

3.2.1 登录

逻辑：

账号密码登录
登录成功跳转首页
登录成功把用户信息保存到数据库，账号密码存储到kv缓存，下次进入应用自动填写账号密码

实现涉及组件：

repository
viewModel
Activity

登录是想要表达数据逻辑编写的克制

登录的核心逻辑有两个，保存用户信息到数据库，账号密码存储到kv缓存。都是数据相关的操作也是很常见的需求。

经常见的写法是，在Activity的成功回调中，使用sharedpreferences 或其他kv组件保存账号密码。这样做很方便，符合开发和思维习惯，。

面对这个需求自然而然的会想到：哦~ 登录后要做xxx，在Activity登录监听中完成xxx。

这样做可以但是不合符规范，需要克制。

原因：Activity不做逻辑操作，更何况是明晃晃的数据存储，直接引用sharedpreferences 工具类进行存储

提起理论大家都知道，但是开发的时候就怎么方便怎么来了，所以说需要克制。

数据操作应该在Reposiretory中处理，判断登录接口成功之后，进行数据库存储，KV缓存。

同时Reposiretory 提供读取账号密码的方法供外部调用，数据与UI完全隔离。Activity中的代码非常干净，简单明了。

class LoginRepository : ILoginApi {
    companion object {
        private const val TAG = "LoginRepository"
        private const val CACHE_USERNAME = "cache_username"
        private const val CACHE_PASSWORD = "cache_password"
    }

    private val remoteDataSource = WanAndroidRemote
    private val userDao = UserDaoImpl()
    private val cacheDataSource = CacheDataSource
    override suspend fun login(userName: String, password: String): Flow<UIResult<UserEntity>> {
            //省略代码
        returnflowWrapObject{
//网络请求
            val uiResult = remoteDataSource.requestObject(parameterCollector)
            if (uiResult.status == UIResult.Status.Success) {
                val userEntity = uiResult.data
                //数据库存储
                userEntity?.let{
val dbUser = DBUser(it.id,it.name)
                    userDao.add(dbUser)
                    Log.d(TAG, "保存到数据库成功")
                    val user = userDao.getOne(it.id)
                    Log.d(TAG, "数据库里的用户信息：${user}")
}
// KV 缓存
                cacheDataSource.putString(CACHE_USERNAME, userName)
                cacheDataSource.putString(CACHE_PASSWORD, password)

            }
            return@flowWrapObject uiResult
}
}

    override fun getCacheUserName(): String {
        return cacheDataSource.getString(CACHE_USERNAME)
    }

    override fun getCachePassword(): String {
        return cacheDataSource.getString(CACHE_PASSWORD)
    }

class LoginActivity {

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)

            //...省略部分代码
        modelLogin.onLoginResult.observerWithResult(this, this, true, onSuccess ={
                  toast("登录成功")
            DRouter.build("/main/home").start()
})

        mBinding.etUserName.setText(modelLogin.getCacheUserName())
        mBinding.etPassword.setText(modelLogin.getCachePassword())
    }

}

3.2.2 注册

逻辑：

输入账号，密码，重复密码进行注册

实现涉及组件：

repository
viewModel
Activity
RegisterView
user_activity_register.xml
user_sub_register_view.xml

注册想要讨论当页面元素复杂时一种拆分方式

登录中 Activity 是常见方式的编写，view管理，数据绑定都在Activity中进行。

注册把 Activity内所有的view全部交给自定义view RegisterView 管理。

user_activity_register.xml 只声明 RegisterView

<?xml version="1.0" encoding="utf-8"?>
<com.example.module.user.register.view.RegisterView
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    android:paddingStart="16dp"
    android:paddingEnd="16dp"
    >

<!--    <include layout="@layout/user_sub_register_view"/>-->

</com.example.module.user.register.view.RegisterView>

其他子元素如：输入框，按钮等拆分到user_sub_register_view.xml 。使用merge标签不会增加层及。

<?xml version="1.0" encoding="utf-8"?>
<!--LinearLayoutCompat-->
<merge
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <androidx.appcompat.widget.AppCompatEditText
        android:id="@+id/et_user_name"
        style="@style/user_style_edit"
        android:hint="请输入用户名"
        android:inputType="text"
        android:text="shifu"
        />

    <androidx.appcompat.widget.AppCompatEditText
        android:id="@+id/et_password"
        style="@style/user_style_edit"
        android:hint="请输入密码"
        android:inputType="textPassword"
        android:text="123456"
        />

    <androidx.appcompat.widget.AppCompatEditText
        android:id="@+id/et_re_password"
        style="@style/user_style_edit"
        android:hint="请再次输入密码"
        android:inputType="textPassword"
        android:text="123456"
        />

    <com.google.android.material.button.MaterialButton
        android:id="@+id/btn_register"
        android:layout_width="match_parent"
        android:layout_height="48dp"
        android:layout_marginTop="80dp"
        android:text="注册" />

</merge>

在RegisterView 的java 或 kotlin代码中实现逻辑。分成两个xml文件是因为项目中使用viewBinding的不得已。

如果不用viewBinding 正常定义xml即可，在RegisterView 的onFinishInflate()中 **findViewById()** 绑定子view。

class RegisterView @JvmOverloads constructor(
    context: Context, attrs: AttributeSet? = null
) : LinearLayoutCompat(context, attrs) {
    private lateinit var mBinding: UserSubRegisterViewBinding
    var eventListener: RegisterViewEventListener? = null

    override fun onFinishInflate() {
        super.onFinishInflate()
        mBinding = UserSubRegisterViewBinding.inflate(LayoutInflater.from(context), this)
        mBinding.btnRegister.setOnClickListener{
                  val userName = mBinding.etUserName.text.toString().trim()
            val password = mBinding.etPassword.text.toString().trim()
            val rePassword = mBinding.etRePassword.text.toString().trim()
            eventListener?.onSendRegisterEvent(userName, password, rePassword)

            }
}

    interface RegisterViewEventListener {
        fun onSendRegisterEvent(userName: String, password: String, rePassword: String)
    }
}

因为view代码从activity中拆分出去，产生了通信问题，根据需要定义通信接口。在注册情况下只有触发登录事件时需要通信。

拆分后的Activity内部只需要持有，viewModel 和 view 对象以及各种监听，连接UI与数据。

class RegisterActivity : BaseActivity(), RegisterView.RegisterViewEventListener {

    private lateinit var mBinding: UserActivityRegisterBinding
    private lateinit var registerModel: RegisterViewModel

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)

        mBinding = UserActivityRegisterBinding.inflate(layoutInflater)
        setContentView(mBinding.root)
        mBinding.root.eventListener = this

        registerModel = ViewModelProvider(this)[RegisterViewModel::class.java]
        registerModel.onRegisterResult.observerWithResult(this, this, true, onSuccess = {
            toast("注册成功")
            finish()
        })
    }

    override fun onSendRegisterEvent(userName: String, password: String, rePassword: String) {
        registerModel.register(userName, password, rePassword)
    }
}

3.2.3 首页列表

逻辑：

登录后进入首页，展示分页列表

实现涉及组件：

repository
useCase
dataMapper
viewModel
Activity
HomeArticleList

首页列表也是当页面元素复杂时的一种拆分方式和注册不同的是，注册是整个页面全部拆出去，首页列表是把页面再次划分为一个个小功能

Demo中的首页很简单只有一个分页列表的功能，自定义RecyclerView HomeArticleList ，其内部实现：

recyclerView的初始化
加载更多
分页逻辑处理
使用接口与外部通信

代码如下：

class HomeArticleList @JvmOverloads constructor(
    context: Context, attrs: AttributeSet? = null
) : RecyclerView(context, attrs) {

    private var pageIndex = 0
    private val mAdapter by lazy { HomeArticleAdapter() }
    var onEventListener: OnArticleListEventListener? = null
    override fun onFinishInflate() {
        super.onFinishInflate()
        adapter = mAdapter
        //设置 layoutManager
        layoutManager = LinearLayoutManager(context)
        //设置分割线
        val itemDecoration =DividerItemDecoration(context, DividerItemDecoration.VERTICAL)
        itemDecoration.setDrawable(ColorDrawable(ContextCompat.getColor(context, R.color.main_color_home_article_list_divider)))
        addItemDecoration(itemDecoration)
        // 设置加载更多监听事件
        mAdapter.loadMoreModule.setOnLoadMoreListener {
            loadData()
        }
    }

    override fun onAttachedToWindow() {
        super.onAttachedToWindow()
        //加载第一页数据
        loadData()
    }

    private fun loadData() {
        pageIndex = pageIndex.plus(1)
        onEventListener?.onLoadMoreEvent(pageIndex)
    }

    /**
     * 绑定网络数据，处理分页逻辑
     */
    fun bindData(page: PageEntity<ArticleMapper>?) {
        page?.run {
            if (pageIndex == 0) {
                if (list.isEmpty()) {
                    // TODO: 展示空布局
                } else {
                    mAdapter.setNewInstance(list)
                }
            } else {
                mAdapter.addData(list)
                if (pageIndex > pageCount) {
                    //没有更多数据了
                    mAdapter.loadMoreModule.loadMoreEnd()
                } else {
                    //有下一页数据
                    mAdapter.loadMoreModule.loadMoreComplete()
                }
            }
        }
    }

    /**
     * 加载更多失败
     */
    fun loadMoreFail() {
        mAdapter.loadMoreModule.loadMoreFail()
    }

    /**
     * 通信接口
     */
    interface OnArticleListEventListener {
        fun onLoadMoreEvent(currPage: Int)
    }
}

分页列表逻辑拆分到自定义view后，activity中只有数据与UI通信的接口，都是胶水代码，如下：

class HomeActivity : BaseActivity(), HomeArticleList.OnArticleListEventListener {
    private lateinit var mBinding: MainActivityHomeBinding
    private lateinit var modelHome: HomeViewModel

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)

        mBinding = MainActivityHomeBinding.inflate(layoutInflater)
        setContentView(mBinding.root)
        mBinding.rvList.onEventListener = this

        modelHome = ViewModelProvider(this)[HomeViewModel::class.java]
        //网络请求回调
        modelHome.onQueryArticleListResult.observerWithResult(this, this,
            onSuccess = {
                mBinding.rvList.bindData(page = it)
            }, onError = { code: Int, msg: String ->
                toast(msg)
                mBinding.rvList.loadMoreFail()
            })
    }

    /**
     * 列表加载数据
     */
    override fun onLoadDataEvent(currPage: Int) {
        modelHome.queryArticleList(currPage)
    }
}

—手动分隔线—

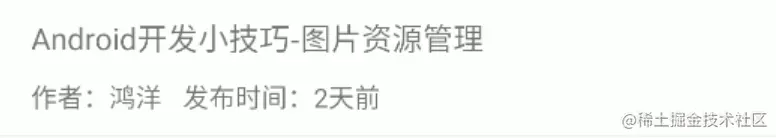

Demo中列表UI如下：很简单标题 + 摘要， UI 定义两个TextView实现

Untitled 2.png

标题可以使用网络数据返回的title 直接展示到UI上，但是摘要并不能直接使用，它是由作者和发布时间两个属性构成。同时作者还存在：直接作者和分享者 两种情况

因为UI使用两个TextView实现，所以摘要存在判断和字符串拼接的数据逻辑。有的同学会说我不拼接，就用多个TextView实现，这样会导致UI层级变的复杂，同时要控制TextView的展示隐藏，依然存在逻辑处理。

按照Repository - viewmodel - Activity - view 的层级谁去处理这个逻辑判断呢？ (🐶俺一直都是 )一般情况直接在RecyclerView.Adapter 中处理了。可以，但是不合适

RecyclerView 属于UI层，逻辑不应该放在UI处理。在有点吹毛求疵的性能说法，RecyclerView每次绑定数据的时候都要进行逻辑判断不是浪费性能么

当数据交给RecyclerView时，应该是处理好的，RecyclerView直接展示就好。

那么谁去处理列表数据呢？

Repository
1. 不太合适，我对Repository 的定义，不允许它做数据变换。因为数据变换和UI是关联的，可能只适应一处UI，同样的文章列表，换个地儿就需要另一种样式了，比如：
2. Repository 定义 queryArticleList() 获取文章列表
3. 在首页使用直接修改 queryArticleList() 处理首页UI逻辑
4. 之后在B页面也需要文章列表与首页UI逻辑不一样。原本的情况是直接调用 queryArticleList() 就能满足，由于它已经针对首页进行了一次数据变换，其中的逻辑对于B页面是多余的。
5. 所以应该保持数据的纯净，不耦合UI逻辑
viewmodel
1. 如果UI逻辑简单，可以在ViewModel 中处理，但是逻辑复杂和有重用需求的时候就不合适了
Activity 和 view 就不用说了不能处理逻辑

网络模型与UI模型的冲突

UI有摘要的概念
网络模型中并没有摘要的概念
UI展示的摘要是有网络模型中多个属性拼接而成的。
因为预先处理逻辑，那么拼接后形成的摘要肯定要对应一个 summary变量。原本的网络模型中是没有summary变量的。
在网络模型中所以定义UI需要的属性也是不好的，别人接手你的代码不去看逻辑是不知道这个属性的作用的，时间长了自己也会忘

经过以上的讨论，发现原有项目结构无法很好的处理现有问题，那就需要引入新成员：usecase 和 datamapper （mmp 铺垫了一堆终于写出主角了）

// usecase的核心逻辑

val mapperList =mutableListOf<ArticleMapper>()
for (item: ArticleEntity in list) {
    val author = if (item.author == "") item.shareUser else item.author
    val summary = "作者：${author}\t 发布时间：${item.niceShareDate}"
    val mapper = ArticleMapper(item.id, item.title, summary, item.link)
    mapperList.add(mapper)
}
mapperPage.list = mapperList

// adapter
class HomeArticleAdapter :
    BaseQuickAdapter<ArticleMapper, BaseViewHolder>(R.layout.main_item_home_article),LoadMoreModule {

    override fun convert(holder: BaseViewHolder, item: ArticleMapper) {
        holder
            .setText(R.id.item_tv_title, item.title)
            .setText(R.id.item_tv_summary, item.summary)
    }
}

看代码和理论预期的效果一直，adapter直接设置数据即可。

DataMapper 真的很好用！真的很好用！！

网络模型从服务端来，本地模型从 UI模型来。前端开发应该经常见网络模型与UI模型有出入的情况或者需要维护 UI状态，因为没有位置存放 UI状态不得不放在网络模型中，比如：列表的选中状态。

有了DataMapper 后 UI相关的数据都可以扔到DataMapper中

3.2.4 小结

数据逻辑和 UI逻辑从Activity拆分后，Activity就不能当作页面看了，它并不承担实现代码，只有由于平台特性，实现一个页面离不开Activity而已。

一个Activity代表一个场景，这个场景下有N个View元素，需要对应的N中数据。Activity仅仅作为中间人或管理者连接View 与数据。

用MVC模型解释，当view 和数据拆分出去后，Activity才是一个干净的C。

4.参考

应用架构指南 | Android 开发者 | Android Developers (google.cn)

被误解的 MVC 和被神化的 MVVM - 掘金 (juejin.cn)

关于Android架构，你是否还在生搬硬套？ - 掘金 (juejin.cn)

神奇宝贝眼前一亮的 Jetpack + MVVM 极简实战 - 掘金 (juejin.cn)

我从 Android 官方 App 中学到了什么？ - 掘金 (juejin.cn)

【Jetpack篇】协程+Retrofit网络请求状态封装实战 - 掘金 (juejin.cn)

玩Android的各种版本，包括单体版（kotlin+协程+jetpack+MVVM）、组件化版、Compose版...-玩Android - wanandroid.com

Android-架构实践

1.前言

2.理论

2.1应用架构层次图

2.2 展示层

2.2.1 Activity

2.2.2 View(可选)

2.2.3 ViewModel

2.3 数据层

2.3.1 DataSource

2.3.2 Repository

2.4 网域层

2.4.1 UseCase(可选)

2.4.2 DataMapper(可选)

3.实践

3.1组件化分析

3.1.1 组件化结构划分

3.1.2 App壳工程

3.1.3 子模块独立运行

3.1.4 子模块配置

3.1.5 模块初始化

3.1.6 数据库-common-database

3.1.7 资源模块-common-resources

3.1.8 通信模块-common-export

3.1.9 统一封装-common-sdk

3.1.10 Library 功能组件

3.2 功能分析

3.2.1 登录

3.2.2 注册

3.2.3 首页列表

3.2.4 小结

4.参考
